Lista de corte, cómputo, DXF e IFC

Cuatro salidas, un modelo

Todo lo que muestra esta página sale de las mismas barras del 3D. Ninguna salida guarda un número propio: la lista de corte se rehace cada vez que abres la hoja, el cómputo suma las barras en el momento, y el DXF y el IFC traducen el dibujo que está en pantalla.

Cada salida tiene un lector distinto. La lista de corte es del taller y del montador. El cómputo es de quien compra y presupuesta. El DXF es de quien sigue el dibujo en un CAD. El IFC es de quien coordina con la arquitectura y las instalaciones en un programa BIM.

Por eso cada una cuenta a su manera, y saber qué cuenta cada una es la mitad del trabajo.

• 188 perfiles: en la lista de corte de los seis muros, 524,3 kg, en una hoja A3

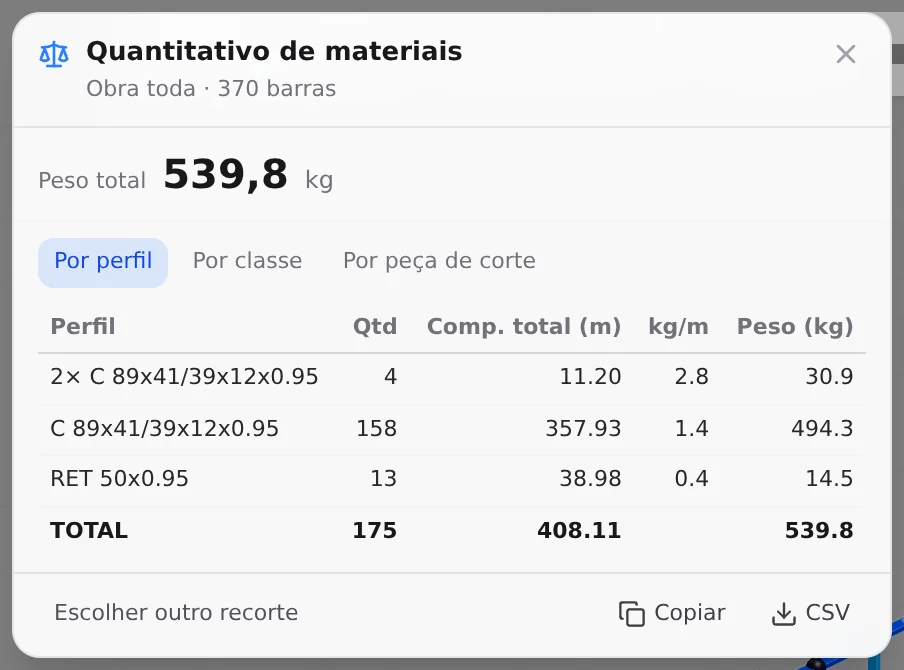

• 539,8 kg: en el cómputo de los mismos muros, que suma las barras de cada pieza

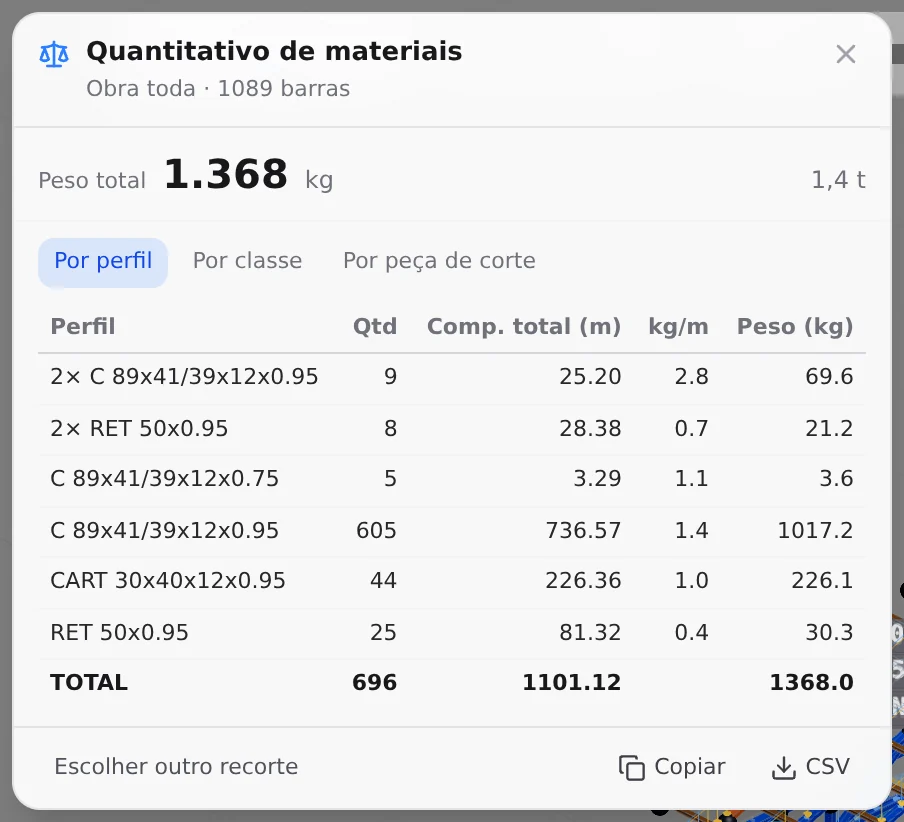

• 1,4 t: en el cómputo después de la cubierta a dos aguas (1.368,0 kg)
• 370 piezas: en el IFC 2x3 de los muros, una entidad por barra del modelo

Las capturas de esta página son de la app, sobre la casa 9x7 con perfiladora (FRAMECAD F325iT, C 89x41 de 0,95), primero solo con los muros y después con la cubierta.

Quién lee cada salida, y dónde vive

El archivo de la máquina es otro

El CSV que va a la perfiladora, con perforaciones, estampados y orden de corte, está en Archivo de la perfiladora. Aquí no se repite: la lista de esta página es para leer, revisar y comprar, no para la máquina.

Lo que ninguna salida suma

Placas (OSB, yeso, fibrocemento), tornillos, cinta de sellado y anclajes. El cómputo es solo acero de barra, y la lista trae el tornillo como nota de separación, sin conteo.

Lo que pide la norma, y lo que es práctica

Ninguna norma brasileña de LSF pide lista de corte, cómputo o IFC con ese nombre. Lo que pide es la identificación de las piezas, igual en todo documento, y los planos que la obra necesita. La lista y el cómputo son la forma de cumplirlo en la fábrica y en la compra. Aquí solo los números de los ítems; lee el texto en la norma.

Modelo cerrado, lista primero, archivo al final

Todas las salidas leen el modelo del momento en que las abres. Generar temprano no estropea nada, pero el número cambia con cada muro y cada cubierta. El orden que evita revisar dos veces:

1. Cierra muros, vanos, arriostramientos y cubierta

La lista de la obra cuenta los muros y la cubierta. Jamba, dintel de celosía, fleje y bloqueador entran cuando están en el modelo; el entrepiso queda fuera de la lista.

2. Lista de la obra para el taller

Revisa cada panel por la marca y por la longitud. Es la salida que cuenta perfil por perfil, incluso en la pieza doble.

3. Cómputo para la compra

Es la única salida que suma el acero de toda la obra, entrepiso incluido. Expórtalo en CSV y suma el desperdicio de corte en la planilla.

4. IFC para la coordinación, DXF para el CAD

El IFC va al programa BIM de quien compatibiliza. El DXF de la hoja va a quien sigue el dibujo; el DXF 3D, a quien necesita el volumen en un CAD sin IFC.

Cuánto acero lleva la casa

• 524,3 kg: lista de corte, solo muros
• 539,8 kg: cómputo, solo muros
• 1.368,0 kg: cómputo con cubierta

La casa tiene 63 m² de planta. Los muros dan cerca de 8,6 kg de acero por m² y la obra con cubierta cerca de 22 kg/m², sin desperdicio de corte.

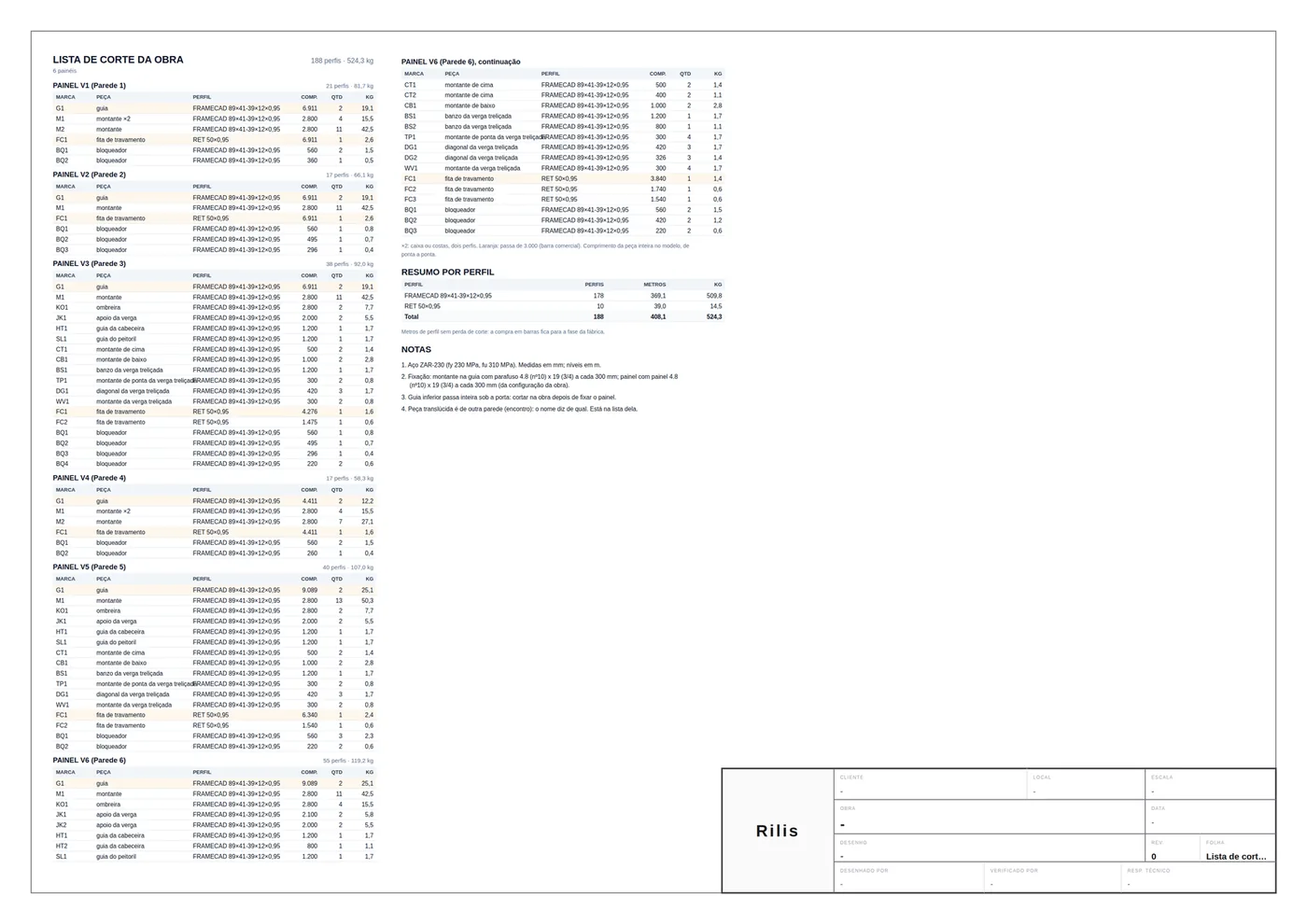

La hoja de la lista de corte de la obra

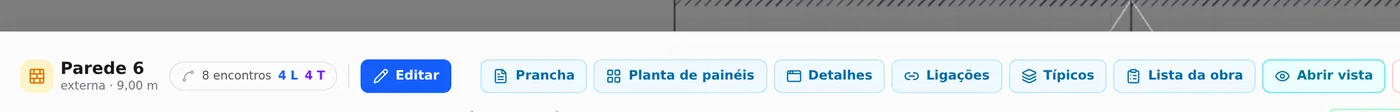

1. Selecciona un muro y haz clic en Lista de corte de la obra

Cualquier muro sirve: la lista es de la obra. La app crea la hoja A3 "Lista de corte da obra" (lista de corte de la obra) y abre Impresiones con ella.

2. Lee panel por panel

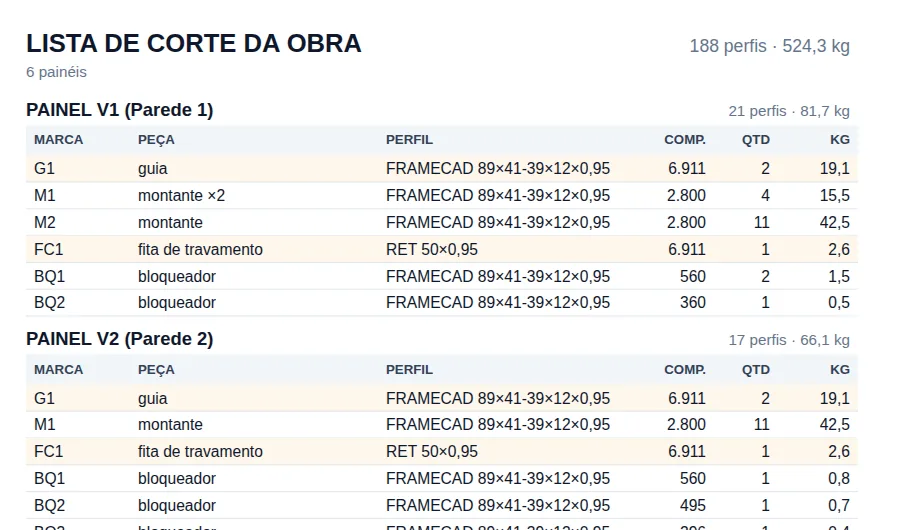

Cada muro es un panel (V1 a V6), con el total de perfiles y kg en el título. Con la cubierta en el modelo, la lista gana un bloque por tipo de cercha ("TELHADO TL1, TESOURA ...", con cordón TB, montante TM y diagonal TD) y un bloque de correas, cabios y arriostramientos, y lo alto de la hoja dice "6 painéis e o telhado" (6 paneles y la cubierta). Si la obra pasa de una hoja, la lista sigue en la siguiente, y el segundo clic crea solo las hojas que faltan.

3. Exporta la hoja

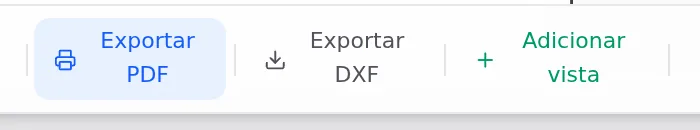

Los botones de la hoja son los de Láminas del LSF: Exportar PDF (impresión del navegador) y Exportar DXF.

Leer una línea de la lista

Dos piezas tienen la misma marca cuando tienen el mismo código, el mismo perfil, la misma longitud al milímetro y el mismo doblado. Por eso el V1 tiene dos montantes: M1 doble y M2 simple, ambos de 2.800.

El resumen por perfil, revisado a mano

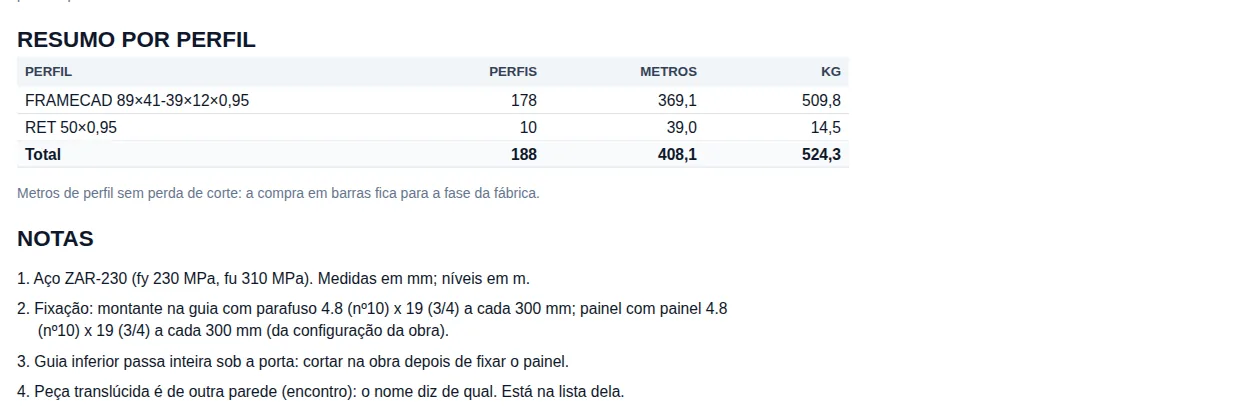

El resumen suma las líneas de todos los paneles por perfil, del más pesado al más liviano. En la casa solo con los muros: C 89x41-39x12x0,95, 178 perfiles, 369,1 m, 509,8 kg y RET 50x0,95, 10, 39,0 m, 14,5 kg. La nota de abajo avisa: son metros sin desperdicio de corte.

Cuenta 1: los montantes del Muro 1

Cuenta 2: el kg/m del C 89x41-39x12x0,95

Por el desarrollo exterior de la chapa, 89 + 41 + 39 + 2 × 12 = 193 mm; × 0,95 = 183,4 mm²; × 7,85 = 1,44 kg/m. Por la línea media, 189,2 mm, 1,41 kg/m; descontando las cuatro esquinas dobladas, cerca de 1,39. El catálogo usa 1,381 kg/m, menos del 1% por debajo de la cuenta más fina. Sin peso en el catálogo, la app hace la cuenta exterior.

El cómputo de materiales

1. Abre la tarjeta después del cálculo

En el LSF, la tarjeta "Cuantificación de materiales" se abre desde la tarjeta de diagramas, que solo aparece con resultado. La suma no depende del cálculo; el botón, sí.

2. Toda la obra o selección

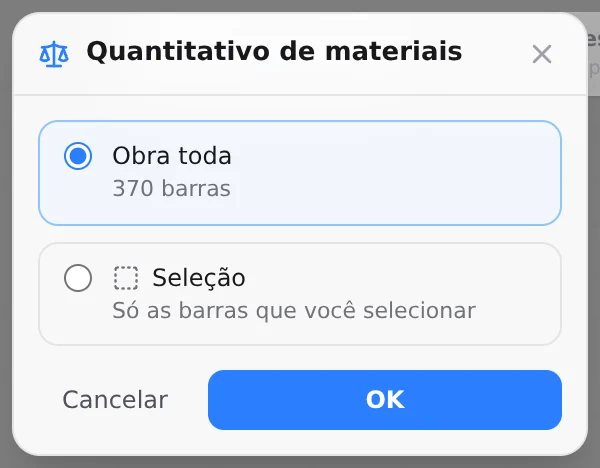

"Toda la obra" suma todas las barras; "Selección" suma solo las seleccionadas, útil para un panel o solo la cubierta.

3. Elige la vista

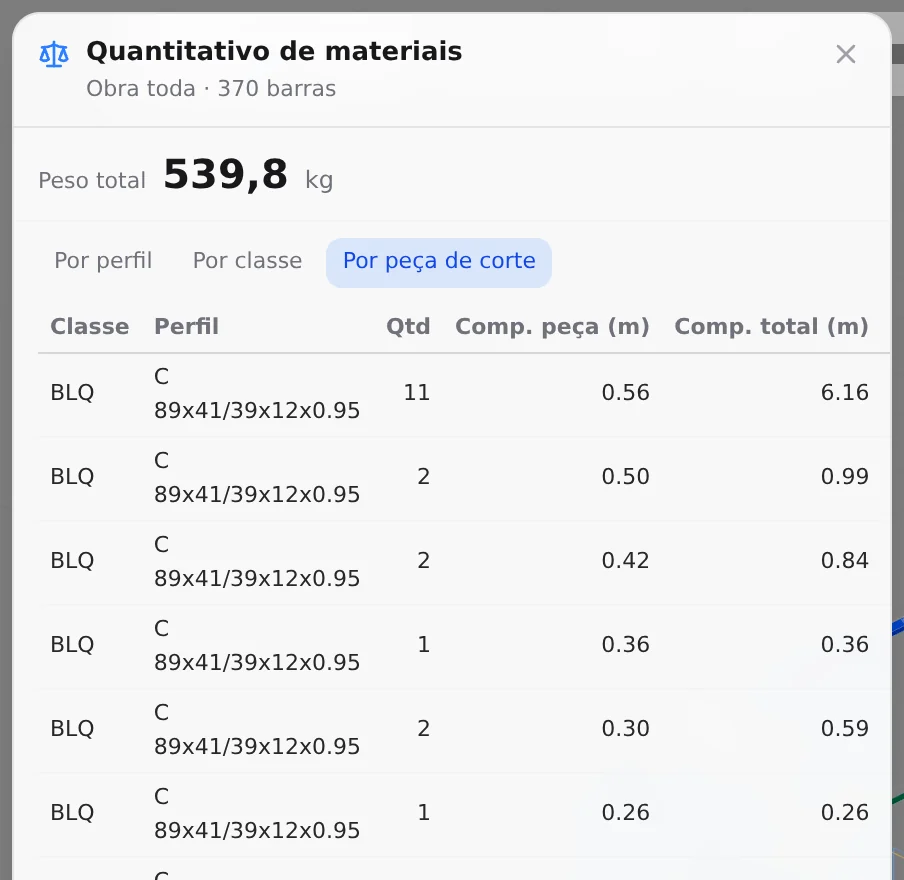

"Por perfil" y "Por pieza de corte" juntan las barras colineales en una pieza de taller; "Por clase" cuenta la barra del modelo, por eso la solera aparece en 217 tramos.

En la obra armada en obra, la pieza de taller más larga que la barra de la configuración se divide en barras para la compra. En la obra con perfiladora, la máquina corta la pieza entera de la bobina, y el cómputo la cuenta entera, como la lista y el archivo de la máquina.

Pieza de corte, cubierta y CSV

4. Copia o descarga el CSV

"Copiar" pone la tabla en el portapapeles, separada por tabulaciones, lista para pegar en Excel. "CSV" descarga quantitativo_obra.csv (o quantitativo_selecao.csv), con punto y coma y coma decimal, que Excel abre directo cuando la configuración regional usa coma decimal.

La lista y el cómputo, lado a lado

DXF: la hoja 2D y el modelo 3D

Son dos archivos distintos, en dos lugares. El de la hoja lleva el dibujo de la lámina; el de arriba lleva el volumen de las barras.

DXF de la hoja

Haz clic en Exportar DXF. La app convierte la hoja como está en pantalla, con vistas, cotas, cuadros y cajetín, y el archivo .dxf se descarga.

DXF 3D desde arriba

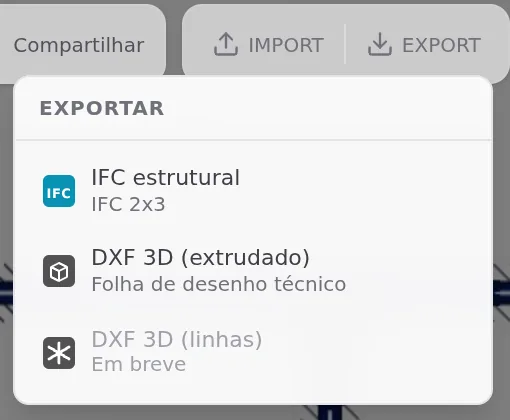

En el botón Export de arriba, DXF 3D (extruido) traduce las mallas del 3D de la Estructura: cada barra recta se vuelve un sólido extruido por la sección, y las demás se vuelven malla. El archivo se descarga como CalcSteel_Project.dxf y cuenta en el límite de exportaciones del plan.

IFC: el modelo para el BIM

1. Export, IFC estructural

Es de plan de pago: para quien no paga, la línea dice "Pro" en lugar de "IFC 2x3". La app revisa el plan, arma el archivo en el navegador y descarga <obra>.ifc.

2. Ábrelo en un programa BIM

El esquema es IFC 2x3, que abren Revit, Archicad, Tekla, BIMcollab Zoom y BIMvision. En Revit, con "Abrir IFC" o vinculado al modelo de arquitectura.

3. Filtra por la entidad y por la descripción

Montante, solera, fleje, bloqueador, diagonal, cordón, correa y cabio salen como IfcMember; el cordón del pilar, como IfcColumn; el dintel, como IfcBeam. Cada barra lleva el rótulo como nombre (M1042) y la clase como descripción (MNT, GUI, BLQ, CIN): así separas montante de solera en el visor.

Lo que cambia los números

Los números de la casa, por panel

Cuando la salida no sale, o sale distinta

1. "La obra no tiene muro de LSF." La lista de la obra necesita al menos un muro: cubierta y entrepiso solos no abren la hoja.
2. folha 1 de 2: crie as outras em "Lista da obra" (hoja 1 de 2: crea las demás desde la lista de la obra). En rojo arriba, cuando la obra creció y la lista pasó de las hojas que existen. Haz clic de nuevo: la app crea solo las que faltan.
3. No hay botón de cómputo. En el LSF está en la tarjeta de diagramas, que solo aparece después del cálculo. Calcula la obra, o usa la lista de la obra hasta entonces.
4. El IFC pide plan de pago. La línea del menú dice "Pro", y la app revisa el plan antes de generar. El DXF de la hoja y el DXF 3D cuentan en el límite de exportaciones del plan.
5. Faltó material al comprar por la lista. La lista es de los muros y de la cubierta: el entrepiso y el desperdicio de corte quedan fuera. Compra por el cómputo de toda la obra y suma el desperdicio.

Una fuente, cuatro lectores

La lista de corte lee las piezas igual que el alzado del panel: lo que está en el plano del muro, con la pieza de otro muro translúcida y fuera de su cuenta. El cómputo suma las barras. El IFC y el DXF 3D traducen el dibujo. Las cuatro salidas son cuentas de geometría y peso; la resistencia de cada barra es la que el motor verifica en el cálculo (Leer el resultado).

Lo que queda con el proyectista

1. El desperdicio de corte y la compra en barras. Ninguna salida suma desperdicio; entra en la planilla del CSV, con la barra que vende el proveedor.
2. El conteo de tornillos. La lista da el calibre y la separación por nota. El número de tornillos que pide el ítem 4.8 f) de la NBR 16970-2 se cuenta en el proyecto.
3. Placas, cinta de sellado y anclajes. Quedan fuera del cómputo, que es solo acero de barra, y se cuantifican con el proyecto de cerramiento y de fundación.
4. La fijación en el modelo BIM. Tornillos y anclajes del LSF no son piezas del 3D y no van en el IFC ni en el DXF 3D. La compatibilización con la arquitectura y las instalaciones es de quien coordina.

El camino, en una línea

Cierra muros y cubierta, genera la Lista de corte de la obra para el taller, compra por la Cuantificación de materiales de toda la obra con el desperdicio sumado en la planilla, y manda el IFC a la coordinación y el DXF al CAD.
