LSF (Light Steel Framing)
Muros exteriores
Cuatro clics y tres números: es lo que separa un terreno vacío del perímetro completo de una casa de acero, con montantes, soleras y arriostramiento en su lugar. Aquí levantas los muros exteriores de una casa de una planta de 9 x 7 m y entiendes qué pide la norma de cada uno.
Visión general
La casa del ejemplo
Los artículos de LSF siguen un único ejemplo: una casa de una planta de 9 x 7 m, con 2,80 m de altura libre y cubierta a dos aguas. Cada herramienta le suma una capa, hasta la obra completa, calculada y dibujada en láminas.
Todo empieza por los muros exteriores. Son los que reciben la cubierta, llevan la carga hasta la cimentación y resisten el viento en la fachada. El resto de la casa se apoya en ellos, por eso la obra empieza aquí.
Armado en obra o con perfiladora. Las pantallas de esta página muestran una obra armada en obra, con los perfiles comerciales del mercado Brasil: montante Ue 90x40x12x0,95 y solera U 92x38x0,95. La obra nueva nace con perfiladora, en la FRAMECAD F325iT, y entonces montante y solera salen del C 89x41 de 0,95 mm que forma la máquina. El dibujo de los muros es igual en los dos casos; la elección está en el encabezado de la configuración de la obra (ver Asistente de obra nueva).
Para qué sirve
Un muro que es la estructura
En el Light Steel Framing el muro no es un relleno colgado de un pórtico: es la estructura. Cada panel es un bastidor de perfiles delgados de acero galvanizado: montantes en pie cada 400 o 600 mm, sujetos arriba y abajo por soleras horizontales. Las placas cierran las dos caras. El conjunto lleva la carga de la cubierta hasta la cimentación y resiste el viento en la fachada.
La herramienta Muro exterior dibuja todo ese bastidor a partir de una sola línea. Haces clic en las esquinas de la casa en planta, escribes las longitudes y la app genera las soleras, los montantes con el paso de la obra, el encuentro de esquina y una línea de bloqueador y fleje a media altura. Un muro de 9 m sale con decenas de piezas, cada una con su perfil, su material y su función definidos.
¿Exterior o interior?
La diferencia no está en el perfil, sino en lo que el muro enfrenta. El muro exterior cierra el contorno de la casa: recibe viento en la cara, lleva cierre exterior y acabado de fachada, y gana un panel de presión en el cálculo del viento. El muro interior (Captura y muros interiores) divide los ambientes y queda fuera del viento.
¿Por qué empezar por el perímetro?
Porque todo lo demás se apoya en él. La cubierta busca los muros exteriores, los interiores se dibujan contra ellos y los vanos se abren dentro de ellos. Cerrar primero el perímetro resuelve todos los encuentros de esquina de una vez.
Qué pide la norma
NBR 16970-2: las reglas del muro
En Brasil, el proyecto estructural de LSF sigue la ABNT NBR 16970-2:2022, la norma brasileña de light steel framing. Ella define el sistema y exige que cada perfil se verifique según la NBR 14762 (perfiles de acero conformados en frío); los perfiles siguen la NBR 15253. Las cargas vienen de la NBR 6120 y el viento de la NBR 6123. Para el muro, cinco ítems importan desde el momento en que lo colocas:
| Ítem | Qué pide | Cómo ayuda CalcSteel |
|---|---|---|
| 4.1 · estructura alineada | Montantes de una planta alineados con los de la planta de abajo, con las vigas del piso y con la estructura de la cubierta. La carga baja en línea recta. | Los montantes nacen con el paso de la obra, y el mismo paso vale para piso y cubierta. |
| 4.2 · excentricidad | Tolerancia de montaje: hasta 20 mm entre el eje del alma de la viga y el del alma del montante; con rigidizador externo, también hasta 3 mm entre el alma de la viga y el montante. | El sello Alma ⊥ muro ok revisa la orientación de cada montante. |
| 5.2 · acero y espesor | Aceros ZAR 230 a ZAR 400 (Tabla 1). Espesor nominal mínimo de 0,80 mm para perfiles estructurales; 0,65 mm solo para listones. | El valor por defecto del mercado brasileño es ZAR-230 con montante Ue 90x40x12x0,95. |
| 7.2 · montantes | Arriostramiento intermedio con fuerza Fbr = 0,004·NSd y rigidez Sbr = 2·γr·NSd / Lbc, con γr = 1,35. | La línea de fleje y bloqueador ya viene lista y el motor verifica los dos valores. |
| Tabla 3 · desplazamientos | Parte superior del panel respecto a la base: H/400. Entre pisos: h/500. Centro del panel respecto a los extremos: h/300. | El motor verifica los tres en las barras del muro. |
La norma es una variable.
Los ejemplos usan la norma brasileña. El mercado de la obra (el chip Brasil · NBR 14762 del asistente) define el catálogo, el acero y las reglas. En otro país, la misma herramienta lee los valores por defecto de ese mercado, y el razonamiento de esta página sigue valiendo.
Los ítems de arriba resumen la NBR 16970-2:2022 por número. Los dibujos de esta página son nuestros: la norma completa la publica la ABNT y debe consultarse en el texto oficial.
Recomendación de proyecto
Los números de partida de la casa
Antes de hacer clic, decide cuatro números. Valen para toda la obra y son los que pide el asistente. Para la casa del ejemplo mantuvimos los valores por defecto del mercado brasileño, que cubren la mayoría de las casas de una planta:
- 600 mm: paso de los montantes (lo habitual es 400 o 600)
- 2,80 m: altura libre de la planta baja
- 0,95 mm: montante Ue 90x40x12, acero ZAR-230
- 6,00 m: longitud máxima de barra: por encima de eso la pieza lleva empalme
El paso viene de la placa
La NBR 16970-2 describe el LSF como perfiles dispuestos en un módulo que divide de forma exacta las placas de cierre. Una placa de 1,20 m pide paso de 400 o 600 mm: así cada junta de placa cae sobre un montante, donde se puede atornillar. Un paso de 500 mm dejaría la junta en el aire.
¿400 o 600?
600 mm ahorra acero y tornillos y sirve para una casa de una planta con cubierta ligera. 400 mm entra cuando la carga por montante se ajusta (casa de dos plantas, teja pesada, tanque de agua sobre el muro) o cuando el cierre pide apoyo más cercano. Cambiarlo después es un campo de la tarjeta, así que empieza con 600 y deja que el cálculo decida.
Dibuja por el contorno, en orden
Empieza en una esquina y recorre el perímetro en un solo sentido, escribiendo cada lado. Cerrar en el primer punto hace que la app cree el cuarto encuentro de esquina. Las medidas vienen de la arquitectura: antes de escribir, comprueba en la planta del arquitecto si la cota es al eje, a la cara exterior o a la cara terminada.
Paso a paso
1. Abre la obra y el asistente

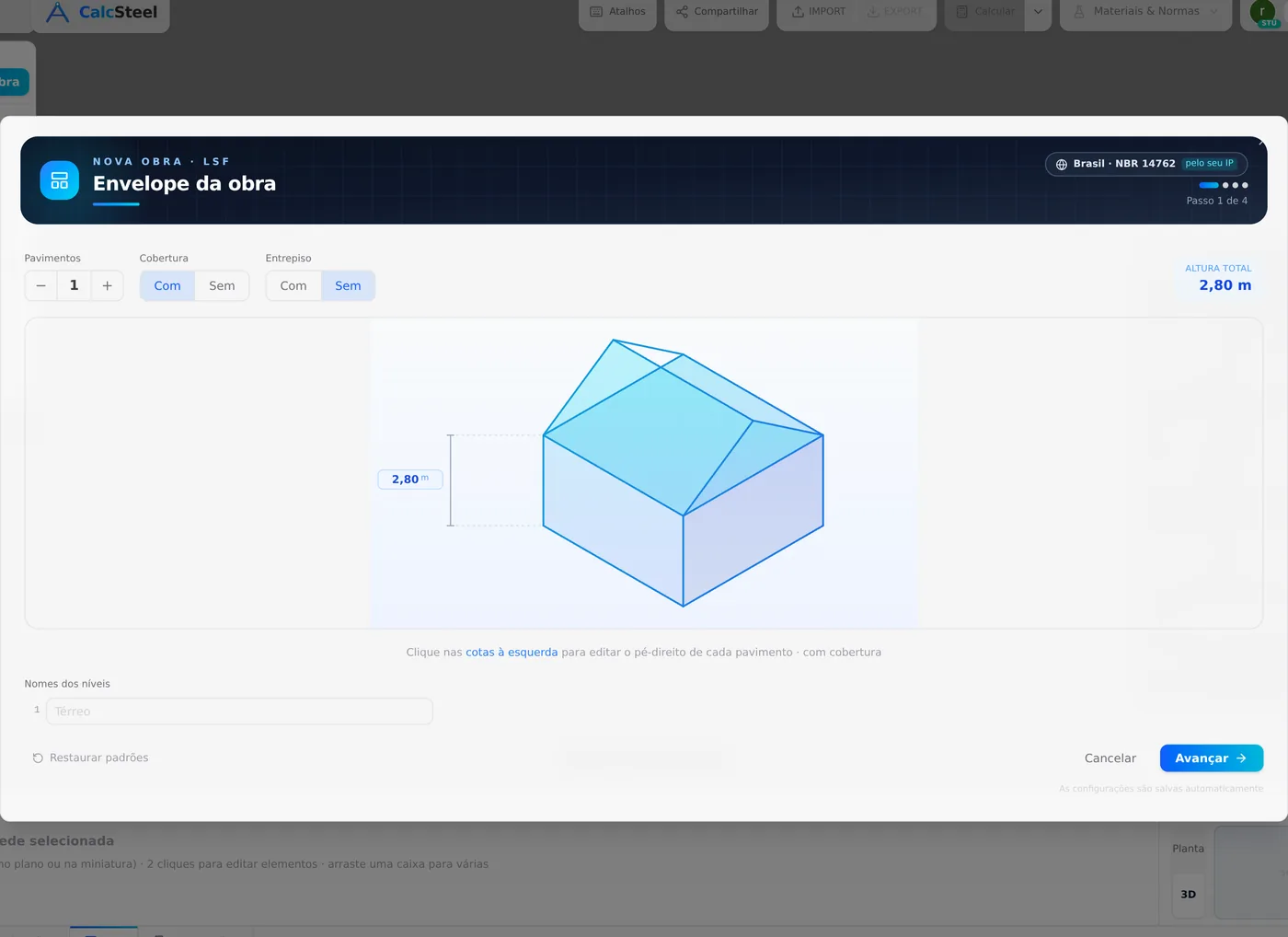

En el editor, elige Obra nueva en blanco, ve a la pestaña LSF y haz clic en Configuración de la obra. El asistente se abre en Envolvente de la obra: una planta, con cubierta, sin piso intermedio, altura total de 2,80 m. Arriba, el chip Brasil · NBR 14762 indica de qué mercado vienen los valores por defecto (la app sugiere uno por tu IP; haz clic para cambiarlo).
2. Revisa los perfiles y el paso

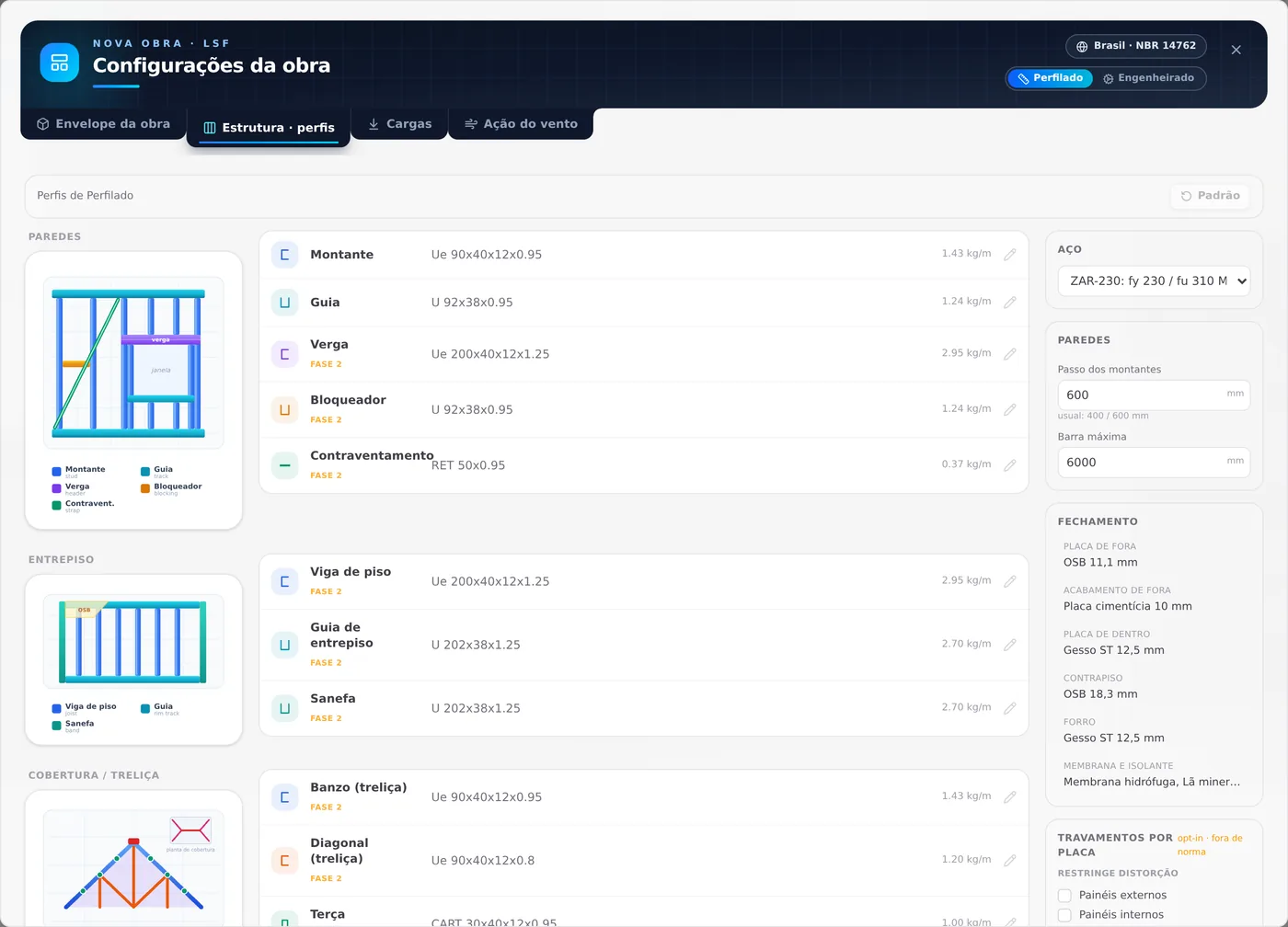

Con Avanzar, la pantalla Estructura · perfiles muestra cada función con su perfil del catálogo: montante Ue 90x40x12x0,95, solera U 92x38x0,95, acero ZAR-230, paso de 600 mm y barra máxima de 6000 mm. Sigue con Avanzar por Cargas y Viento (ver Acciones) y termina en Terminar.
3. Pasa a la planta y elige Muro exterior

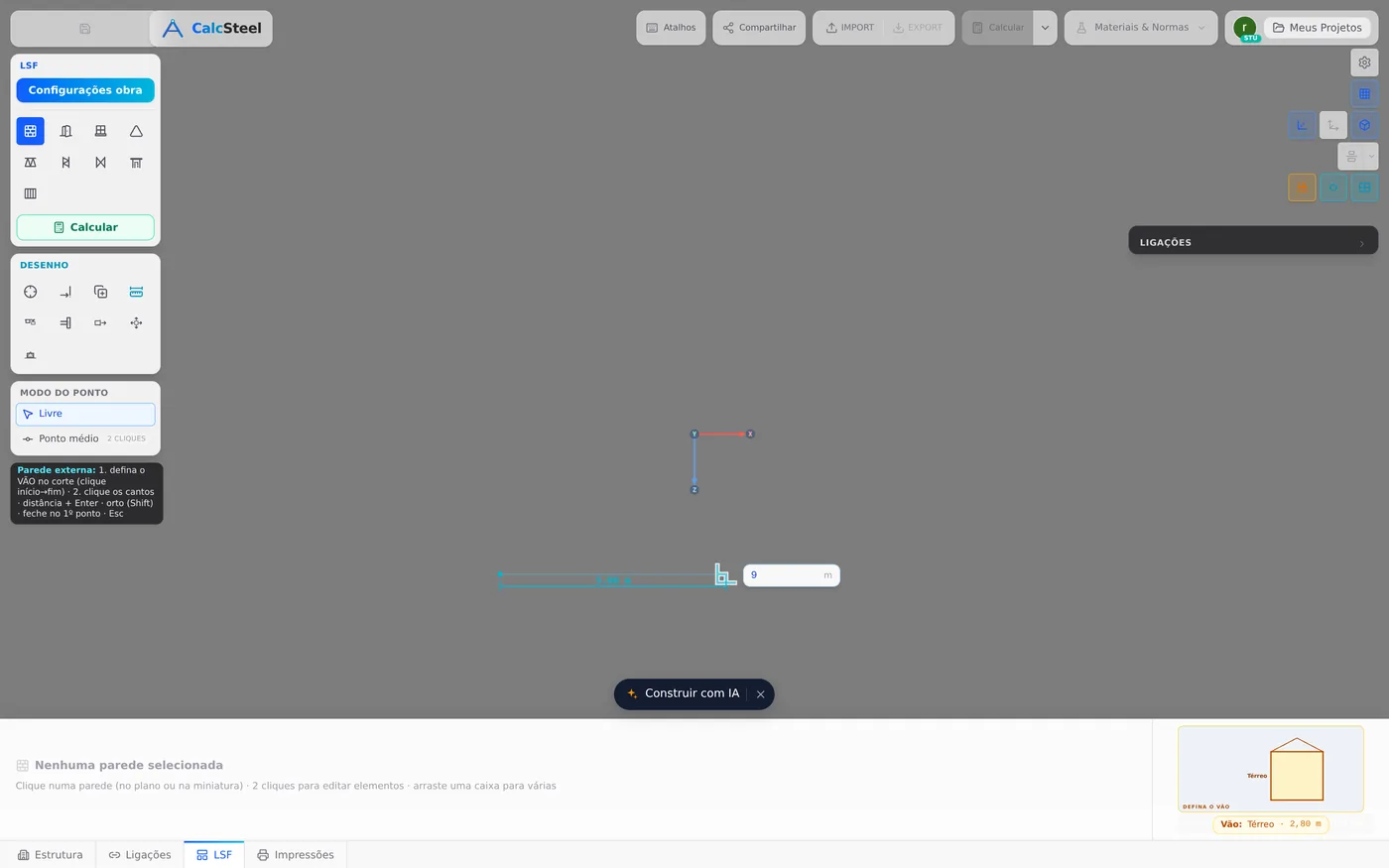

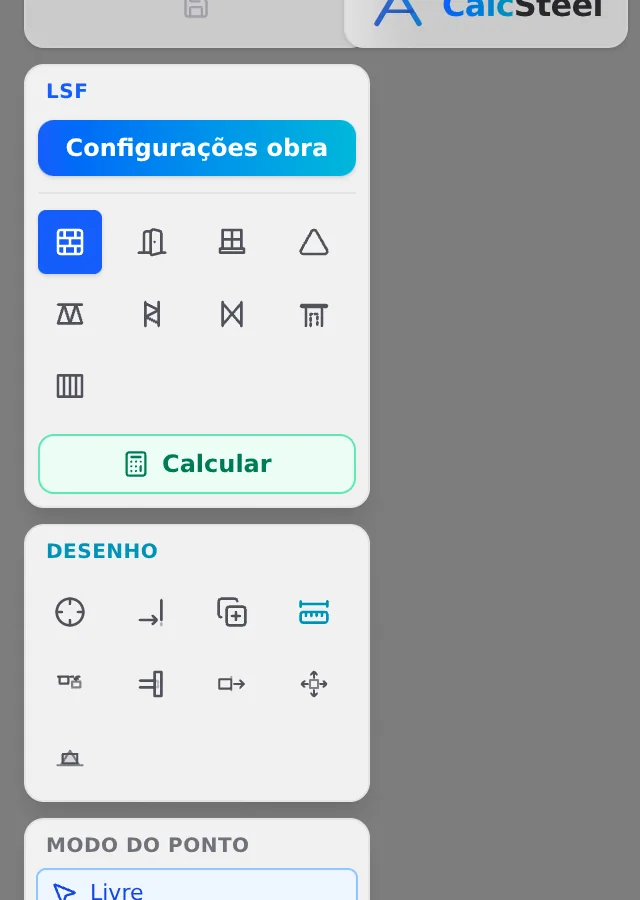

Cambia la vista a Planta (esquina inferior derecha) y haz clic en el primer icono del grupo LSF, Muro exterior. La herramienta se resalta en azul y queda activa hasta que pulses Esc.
Atajos de la herramienta. Haz clic en las esquinas; escribe la distancia y Enter; mantén Shift para fijar 0° y 90° (orto); cierra haciendo clic en el 1.er punto; Esc termina.
En planta, el muro se dibuja por el eje. La app conoce el perfil de la solera, así que el espesor físico aparece solo en el 3D y en la vista del muro.
4. Primera esquina, luego escribe 9

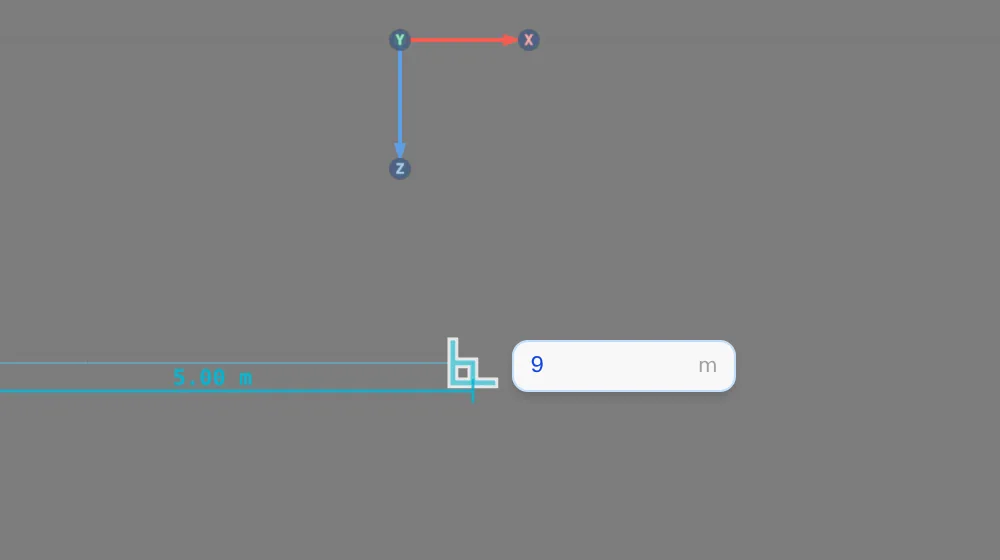

Haz clic en el punto del terreno donde va la esquina inferior izquierda de la casa. Mueve el ratón hacia la derecha: la app abre el cuadro de medida junto al cursor. Escribe 9 y confirma con Enter. La unidad es el metro.

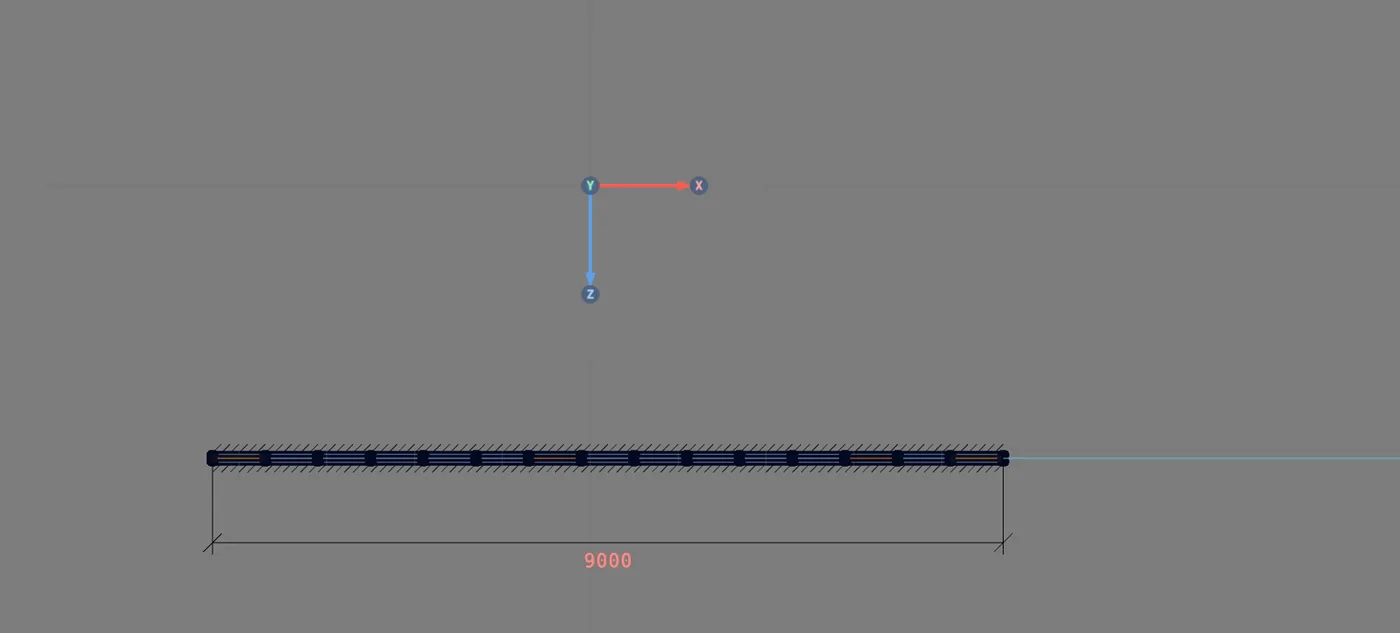

5. Mira lo que creó un solo Enter
Con Enter, el muro de 9,00 m aparece completo: soleras, montantes con paso de 600 mm y la línea de arriostramiento. En esta captura la obra pasó de cero a 51 barras con un solo muro. La herramienta sigue activa, ya saliendo del extremo del muro recién creado.
6. Sube 7, vuelve 9

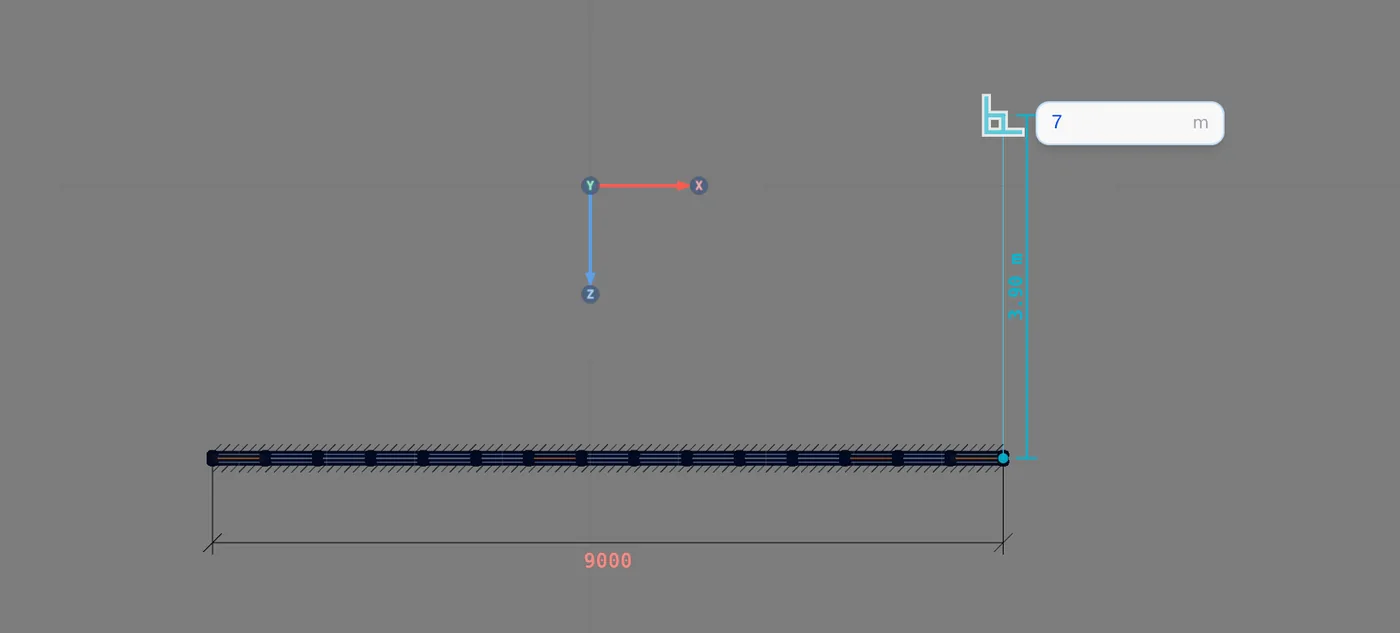

Mueve el ratón hacia arriba, escribe 7 y Enter. Luego hacia la izquierda, 9 y Enter. La dirección la da el ratón, la longitud el teclado. Si la línea sale torcida, mantén Shift para fijarla en orto.

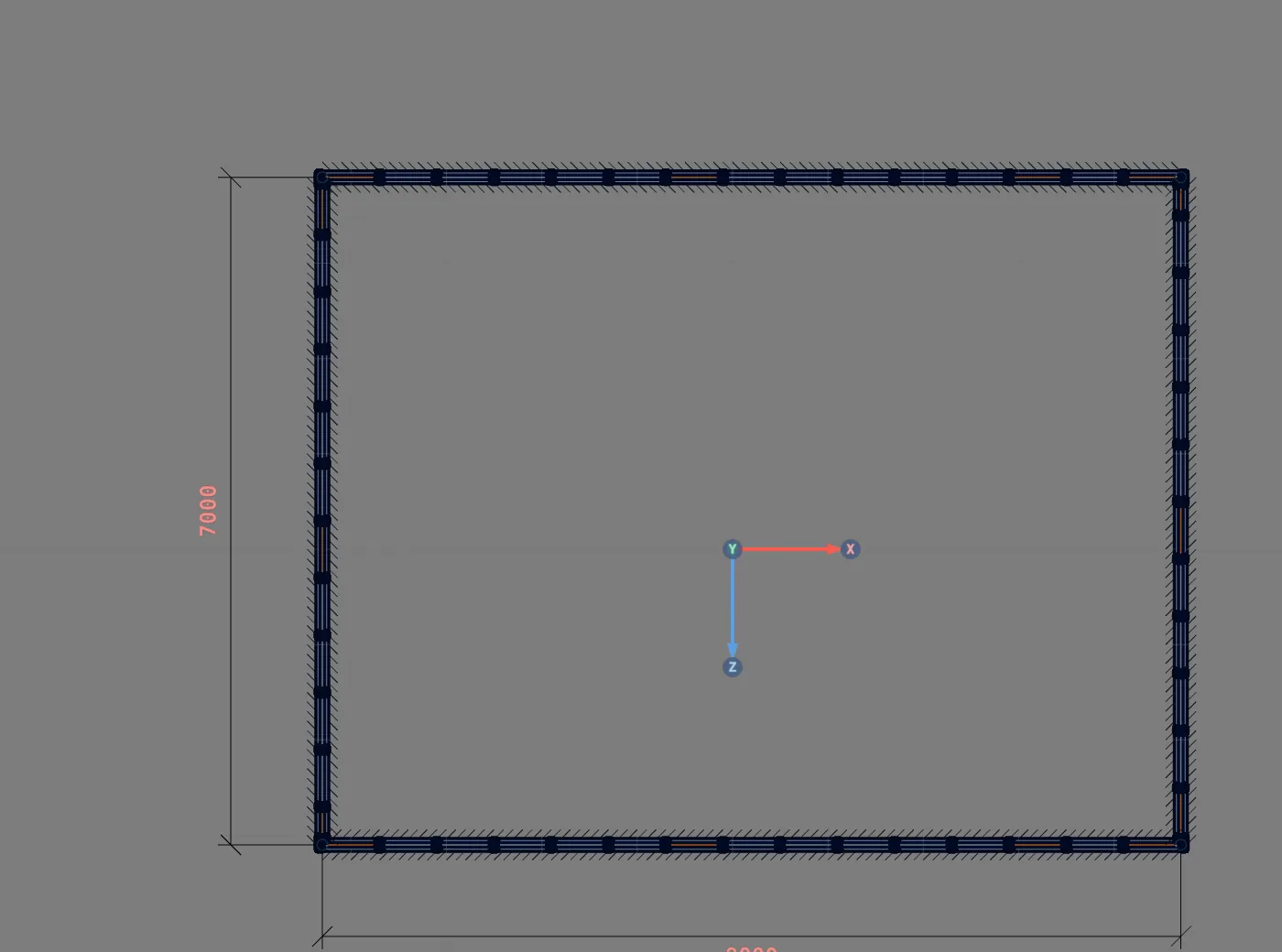

7. Cierra en la primera esquina
El último lado no hace falta escribirlo: haz clic sobre la primera esquina (la app acepta un clic a menos de 40 cm de ella). La app cierra el perímetro y crea el cuarto encuentro de esquina. Pulsa Esc para salir de la herramienta. La casa ya tiene 4 muros y 196 barras.
8. Selecciona un muro

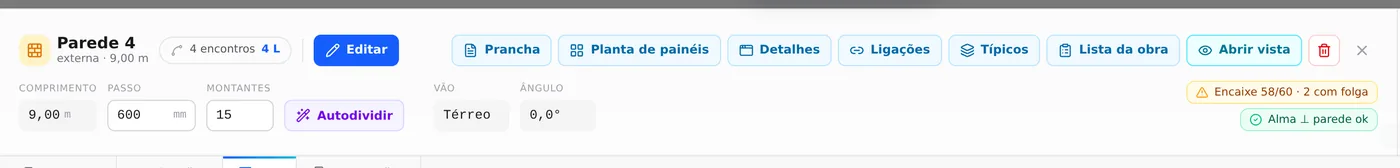

Haz clic en el centro del muro de 9 m. La tarjeta del muro se abre en el pie de la pantalla con el nombre (Muro 4, exterior, 9,00 m), sus encuentros y los campos que puedes cambiar. Cada uno se explica en Parámetros de la tarjeta.

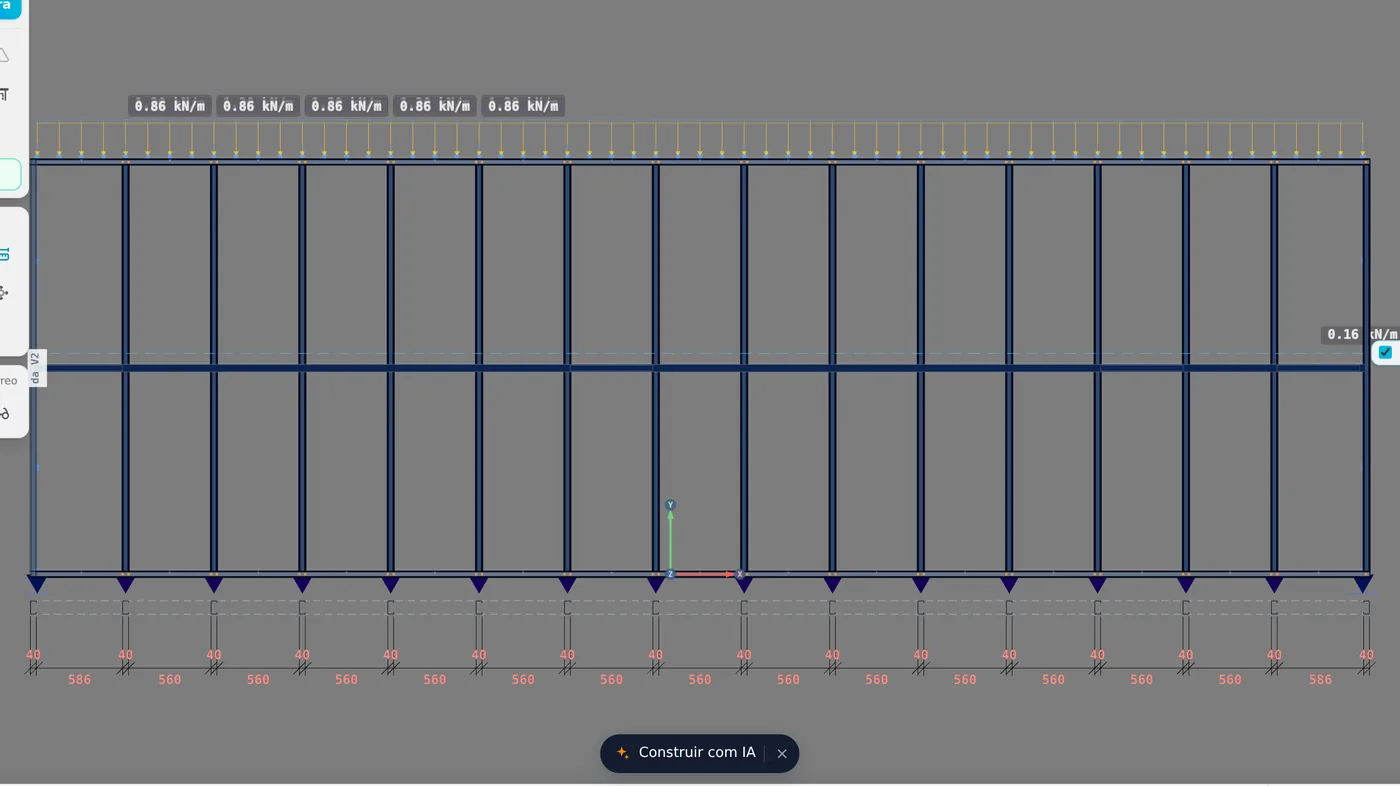

9. Abre la vista del muro
En la tarjeta, Abrir vista muestra el muro de frente, como lo verá el montador. Las cotas de abajo dan la luz libre entre montantes (560 mm, que con los 40 mm del ala forman el paso de 600) y la franja a media altura es la línea de arriostramiento. Arriba está la carga distribuida que la app ya aplica a partir de las cargas por defecto del asistente (0,86 kN/m en este ejemplo). Es aquí donde entran las puertas y ventanas.
10. Compruébalo en 3D

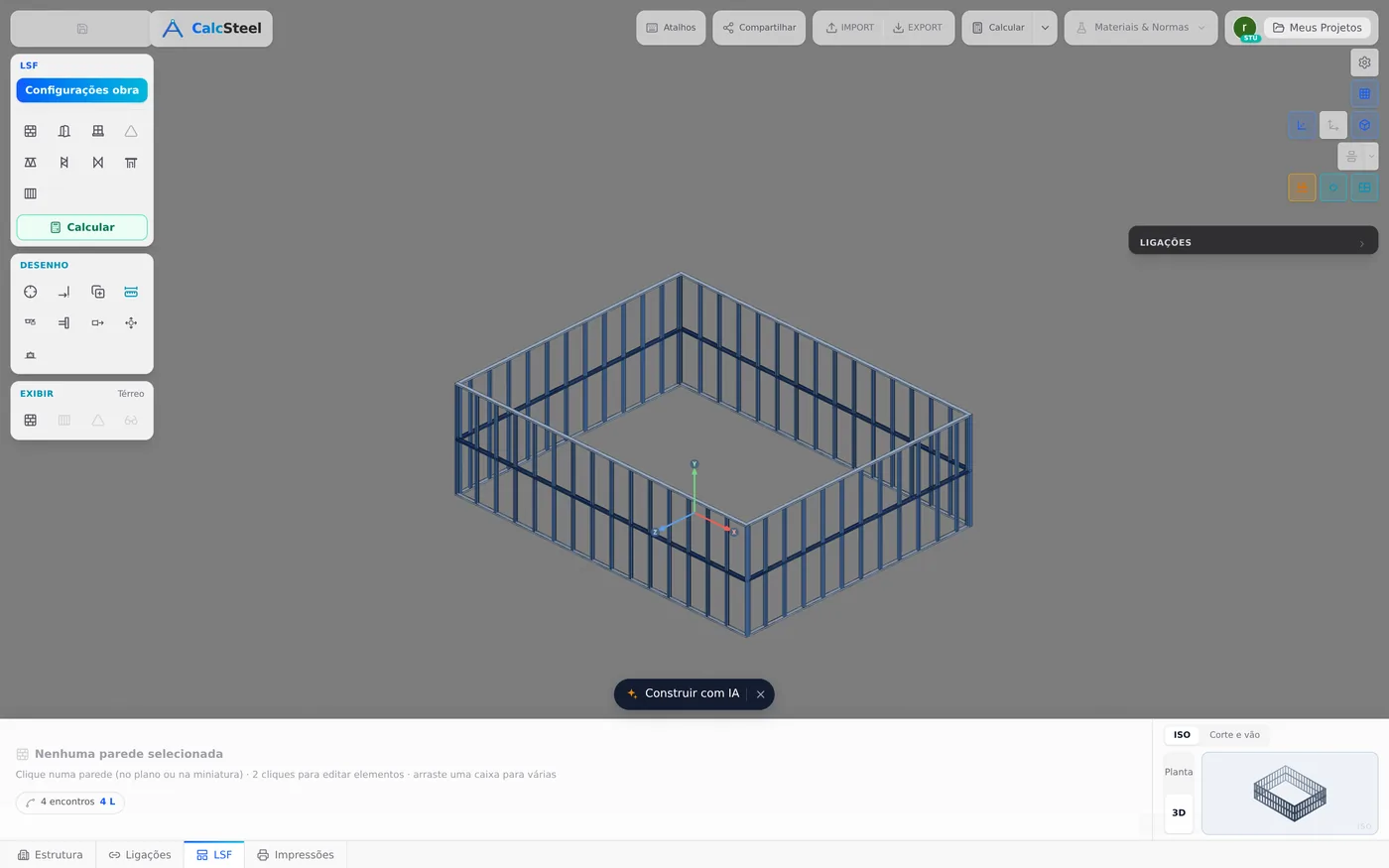

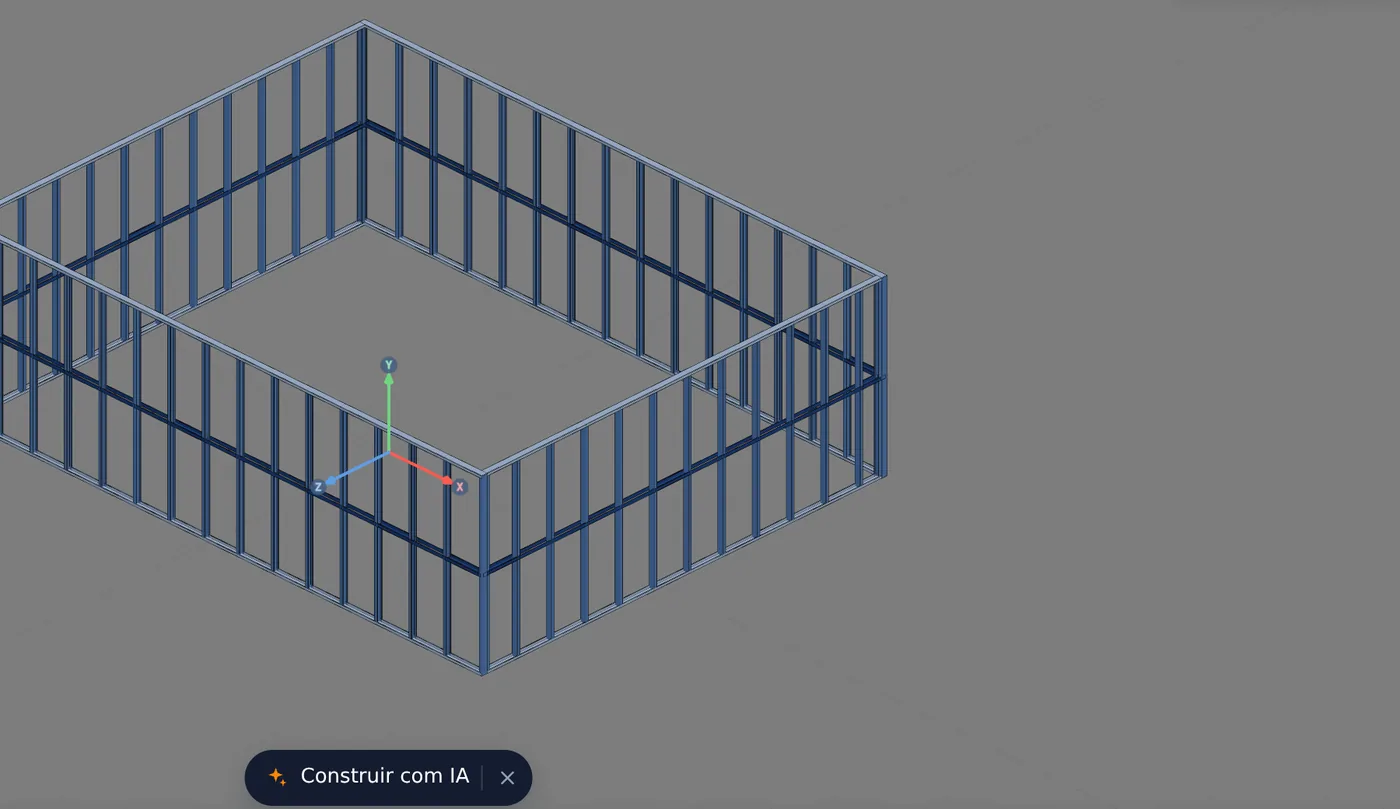

Vuelve a la planta, cierra la tarjeta y cambia a 3D. Es la misma obra: todo lo que cambias en una vista aparece en las otras. Gira alrededor de la casa y revisa las cuatro esquinas cerradas.
Atajos
- W↵
Muro exterior
Dibuja el muro punto a punto. Escribe la distancia y Enter.
- PL↵
Ver la planta
Pasa a la planta. Con la vista del muro abierta, la cierra y deja el muro seleccionado.
- Home
Ver en 3D
Pasa al 3D en la última posición de la cámara. Con la vista del muro abierta, la cierra.
- AV↵
Vista del muro
Abre la elevación del muro seleccionado, vista desde fuera. De nuevo, vuelve.
con un muro seleccionado
Parámetros de la tarjeta
Qué hace cada campo del muro
| Campo | Qué es, y cuándo cambiarlo |
|---|---|
| Longitud | Solo lectura, en metros. Para cambiarla, edita la geometría (Herramientas de edición), no este campo. |
| Paso | Distancia entre montantes, en mm, de 50 en 50. Cambiarlo aquí rehace los montantes solo de este muro; el paso de la obra sigue en el asistente. |
| Montantes | Cuántos montantes tiene el muro (mínimo 2). Escribir un número redistribuye el muro con esa cantidad. |
| Autodividir | Redistribuye los montantes de forma uniforme, sin panel corto al final. Con un vano en el muro queda desactivado, porque el vano rompe la división: abre la vista, selecciona dos o más montantes y pasa a ser Dividir tramo, solo entre ellos. |
| Tramo | En qué planta está el muro (aquí, Planta baja). En una obra de varias plantas, define de qué nivel a qué nivel va el muro. |
| Ángulo | Dirección del muro en planta, en grados. Solo lectura. |
| Encaje | Pares de montante y solera que se tocan, sobre el total (tolerancia de 0,5 mm). Encaje 60/60 es todo en contacto; 2 con holgura pide una mirada a la vista del muro antes de seguir. |
| Alma ⊥ muro | Revisa que el alma de cada montante sea perpendicular al muro (tolerancia de 5°), condición para la alineación del ítem 4.2 de la norma. |
| Botones | Editar abre el muro para trabajarlo pieza por pieza. Lámina, Planta de paneles, Detalles, Típicos y Lista de corte de la obra llevan a las salidas (Láminas del LSF, Detalles típicos y Lista de corte). Conexiones abre el Panel de conexiones. Abrir vista es el paso 9. La papelera borra el muro. |
En el ejemplo. El Muro 4 mostró Encaje 58/60 · 2 con holgura justo después de colocarlo. Antes de pasar al cálculo, abre la vista y mira dónde están los dos pares: es el tipo de revisión que cuesta un minuto ahora y evita una conexión mal hecha en la fábrica.
Atajos
- AD↵
Autodividir
Redistribuye los montantes de forma uniforme. Con montantes seleccionados en la vista, solo ese tramo.
con un muro seleccionado
- ED↵
Editar el muro
Edita los elementos del muro seleccionado. De nuevo, termina.
con un muro seleccionado
- AV↵
Vista del muro
Abre la elevación del muro seleccionado, vista desde fuera. De nuevo, vuelve.
con un muro seleccionado
Errores comunes y el aviso de la app
Dónde suele tropezar quien empieza
- Cerrar lejos de la primera esquina. La app cierra el perímetro cuando el clic cae a menos de 40 cm de la primera esquina. Más lejos, entiende que quieres otro muro, y aparece un quinto muro corto con la esquina abierta. Acerca el zoom a la esquina antes del último clic y revisa en planta: cuatro muros, cuatro encuentros.
- Escribir en centímetros. El cuadro de medida está en metros. Escribir 900 pide un muro de 900 m, y la vista salta lejos. Deshaz con Ctrl+Z y escribe 9.
- Cota de cara tomada como cota de eje. Las plantas de arquitectura suelen acotar la cara terminada. Si escribes ese número en el eje, la casa crece el espesor del muro en cada lado. Decide la referencia antes del primer clic y mantén la misma en todos los lados.
- Paso que no coincide con la placa. Un paso de 500 mm con placa de 1,20 m deja juntas sin montante detrás. La app acepta cualquier paso de 50 en 50 mm, porque hay casos legítimos; la elección es del proyecto (ver Recomendación de proyecto).
- Olvidar que la herramienta sigue activa. Mientras Muro exterior está activa, cada clic en la planta empieza un muro nuevo. Pulsa Esc al terminar. Si un muro nuevo cruza uno existente, la app divide el muro más nuevo en el cruce cuando las dos partes miden más de 0,6 m, y el existente queda entero.
- Marcar el arriostramiento por placa sin cierre estructural. En el asistente, las opciones de arriostramiento por placa vienen desmarcadas y con el sello opcional, fuera de norma. La NBR 16970-2 reconoce el fleje y el bloqueador como arriostramiento del montante. Marcar la placa acorta la longitud de pandeo en el cálculo y traslada la responsabilidad a quien la marcó.
- Ignorar los sellos de la tarjeta.
con holguraodesalineadono reprueban nada en el cálculo, pero señalan una pieza fuera de lugar. En la fábrica, un montante que no toca la solera se convierte en un tornillo sin agarre.
Qué hace el motor con esto
El muro en el motor
Cuando haces clic en Calcular, el muro no se convierte en un pórtico rígido. El motor de LSF modela cada montante como lo proyecta la industria del LSF: barra por barra, con apoyos definidos. Esto es lo que hace con el muro que acabas de colocar:
| Pieza | Hipótesis del motor |
|---|---|
| Montante | Articulado en las dos soleras respecto al eje fuerte. Lx = altura del montante. Ly, Lt y Lb = el mayor tramo entre líneas de fleje o bloqueador. En la casa: 2,80 m y 1,40 m. |
| Viento | Cada muro exterior recibe un panel de presión de la NBR 6123 con los datos del paso Viento del asistente. Los montantes toman su franja de influencia y se verifican a flexocompresión. Los muros interiores quedan fuera del viento. |
| Sección | Resistencia según la NBR 14762, con el acero de la obra (ZAR-230). |
| Fleje y bloqueador | Verificados como barras según el ítem 7.2 de la 16970-2: fuerza del 0,4% del NSd y rigidez mínima, sumadas a lo largo de la línea hasta el anclaje. |
| Aplastamiento del alma | Donde la carga entra en el perfil como fuerza concentrada, según la NBR 14762, Anexo D. |
| Solera | El límite b/t del alma pasa a ser aviso, porque el alma se apoya en la cimentación o en el piso; el límite del ala sigue reprobando. |
| Desplazamientos | Montante en el centro del panel: h/300. Parte superior del panel: H/400. Entre pisos: h/500. Tabla 3 de la 16970-2. |
El número de la tarjeta es el que usa el cálculo. Selecciona un montante y la tarjeta de la barra muestra la longitud de pandeo que está usando el motor, con el motivo (arriostramiento, placa o altura completa). Si Ly aparece como 2,80 m, a ese muro le falta la línea de arriostramiento.
La misma obra calcula igual en cualquier pestaña y en cualquier orden. Una obra creada con una versión anterior del motor se queda en ella: CalcSteel versiona el cálculo, y el resultado de una obra antigua no cambia solo.
Atajos
- Ctrl+Enter
Calcular la obra
Envía la obra al motor, como el botón Calcular.
Resumen
El camino, en una línea
Obra nueva en blanco → pestaña LSF → Configuración de la obra (mercado, perfiles, paso) → Terminar → Planta → Muro exterior → 1.ª esquina → 9 Enter → 7 Enter → 9 Enter → clic en la 1.ª esquina → Esc.
El ejemplo hasta aquí
- 4: muros exteriores
- 196: barras generadas
- 9 x 7 m: perímetro
- 0: piezas dibujadas a mano
