Celosías

Una viga de celosía dentro del muro

La Celosía tiene botón propio en la tarjeta LSF. Nace de una solera del muro, la superior o la inferior, y crece hacia arriba o hacia abajo. La solera pasa a ser uno de los cordones; la herramienta agrega el otro cordón, las diagonales y, según el modelo, los montantes. Por dentro del muro, los montantes que cruzan su franja se cortan en el cordón nuevo.

No es la cercha (ver Cerchas), que salva el techo de muro a muro, ni el dintel en celosía (ver Dinteles), que va en la cabeza de un solo vano. La celosía de muro sigue la solera, entera o en un tramo, y pasa por encima de vanos, pilares y montantes.

En la casa del ejemplo: T1, entera, bajo la solera superior del muro del fondo, de 600 mm de altura, en el modelo zigzag con montantes. Su cordón queda a 2,20 m, justo en la parte superior del dintel de la J3. La recomendación de proyecto explica por qué en el fondo y no en el frente.

Una viga en el plano del muro

El muro LSF baja la carga por los montantes, uno cada 60 cm. Donde falta montante (sobre un vano ancho, sobre un pilar que termina antes de la parte superior, en un tramo que tiene que quedar libre), la solera sola no salva el hueco. La celosía lo resuelve en el plano del muro: dos cordones paralelos, unidos por diagonales y montantes, forman una viga de la altura que elijas, y la carga recorre las barras como esfuerzo axial hasta los montantes enteros.

La posición se lee en dos palabras: la solera (superior o inferior) y el sentido (hacia arriba o hacia abajo). Solera superior hacia abajo y solera inferior hacia arriba quedan por dentro del muro: el cordón nuevo es un I, dos soleras espalda con espalda, y los montantes que cruzan la franja se cortan en él. Las otras dos quedan por fuera: la celosía sube por encima de la parte superior, o baja por debajo de la base, el cordón nuevo es una solera simple, y es la solera del muro la que se vuelve I en el tramo.

Por dentro (izquierda), el trozo de montante dentro de la franja sale, y lo que queda abajo es el TC. Por fuera (derecha), los montantes siguen enteros y la celosía queda sobre el muro. Dibujo nuestro, sin escala.

Tres celosías en el LSF de CalcSteel

Cuatro modelos, cuatro piezas

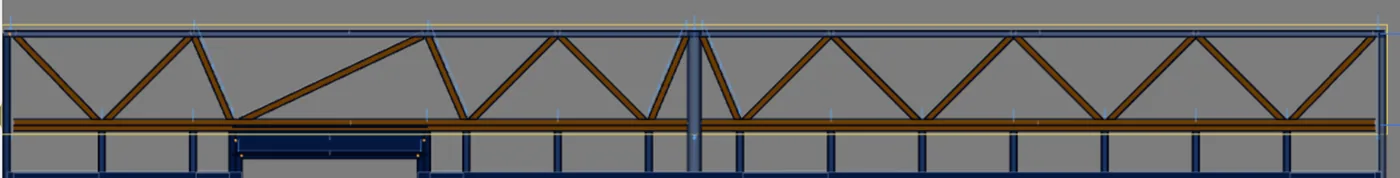

La caja ofrece cuatro modelos. El Zigzag tiene solo diagonales, alternando de un cordón al otro, con montante de la celosía solo en los bordes libres. El Zigzag con montantes agrega un montante en cada nudo. Pratt y Howe también tienen montante en cada nudo y difieren en el sentido de las diagonales: en la Pratt bajan del cordón superior hacia el centro; en la Howe, suben. En el mercado de Brasil, el predeterminado es el zigzag con montantes.

Los cuatro modelos por dentro del muro, bajo la solera superior, con los nudos sobre los montantes del muro. Dibujo nuestro, sin escala.

Lo que la celosía graba en el muro

La solera del muro no gana etiqueta nueva: es el otro cordón. Por dentro, donde hay un montante entero del muro en el nudo (el de la punta, el de encuentro, el que marca el borde del tramo), no entra TM: el montante del muro ya es el poste de ese nudo.

Arriostramiento, alineación y flecha

La NBR 16970-2, la norma brasileña de LSF, no tiene un apartado propio para la celosía de muro. Aparece en cuatro puntos, y cada barra se dimensiona por la NBR 14762, la norma brasileña de perfiles conformados en frío.

Lo que la norma no dice

Dónde entra la celosía en la casa del ejemplo

La casa del ejemplo, de 9 x 7 m, no necesita celosía para quedar en pie: todo vano tiene dintel, y las cerchas (ver Cerchas) apoyan en montantes. La pregunta es otra: si el proyecto pide una viga de celosía en la parte superior de un muro, ¿qué muro la recibe sin deshacer lo que ya está colocado? La herramienta responde con las recusas y con lo que cambia al grabar.

Los dos muros largos vistos desde fuera, con las alturas medidas en la captura. Dibujo nuestro, sin escala.

Fondo, entera: entra

1. El dintel de la J3 llega a 2,20 m, donde queda el cordón de una celosía de 600 mm: el marco del vano termina en él y la celosía pasa por encima entera.
2. No hay pilar que acortar, ni montante corto que sobre.
3. Los TM caen sobre los TC, y las cerchas, a 0,60 y 1,20 m de la esquina, apoyan en dos de ellos.
4. Es la colocación que hace la IA en automático: solera superior, hacia abajo, 600 mm.

Frente: deshace trabajo

1. Con 600 mm el cordón queda a 2,20 m, debajo del dintel de la P1, que llega a 2,30 m: rechazada.
2. Con 500 mm entra, pero el PL1 termina en el cordón y pierde una diagonal y un puntal.

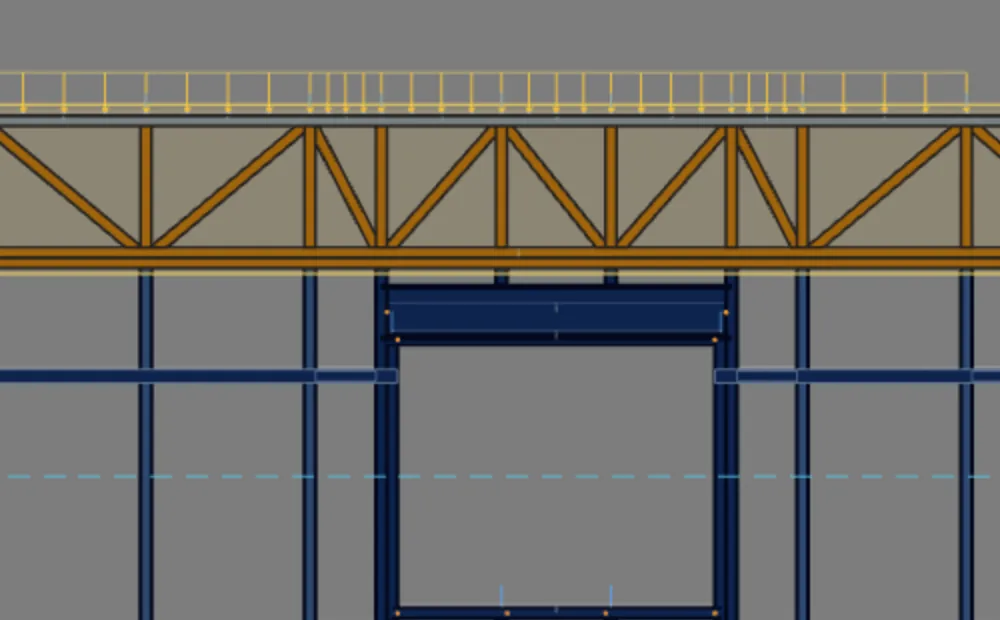

3. Sobre la J1, cuyo dintel llega a 2,20 m, quedan dos montantes de 10 cm hasta el cordón.
4. La parcial, a la derecha de la puerta, también entra, y el PL1 se acorta igual.

Las capturas parten de la casa del ejemplo como quedó en Arriostramiento: perímetro, muros interiores, vanos, dinteles, PL1, F1 y arriostramiento. Las cerchas (ver Cerchas) quedan fuera de las imágenes y no cambian nada aquí: la celosía queda debajo de la solera superior, y las cerchas, encima de ella.

1. Abre la vista del fondo

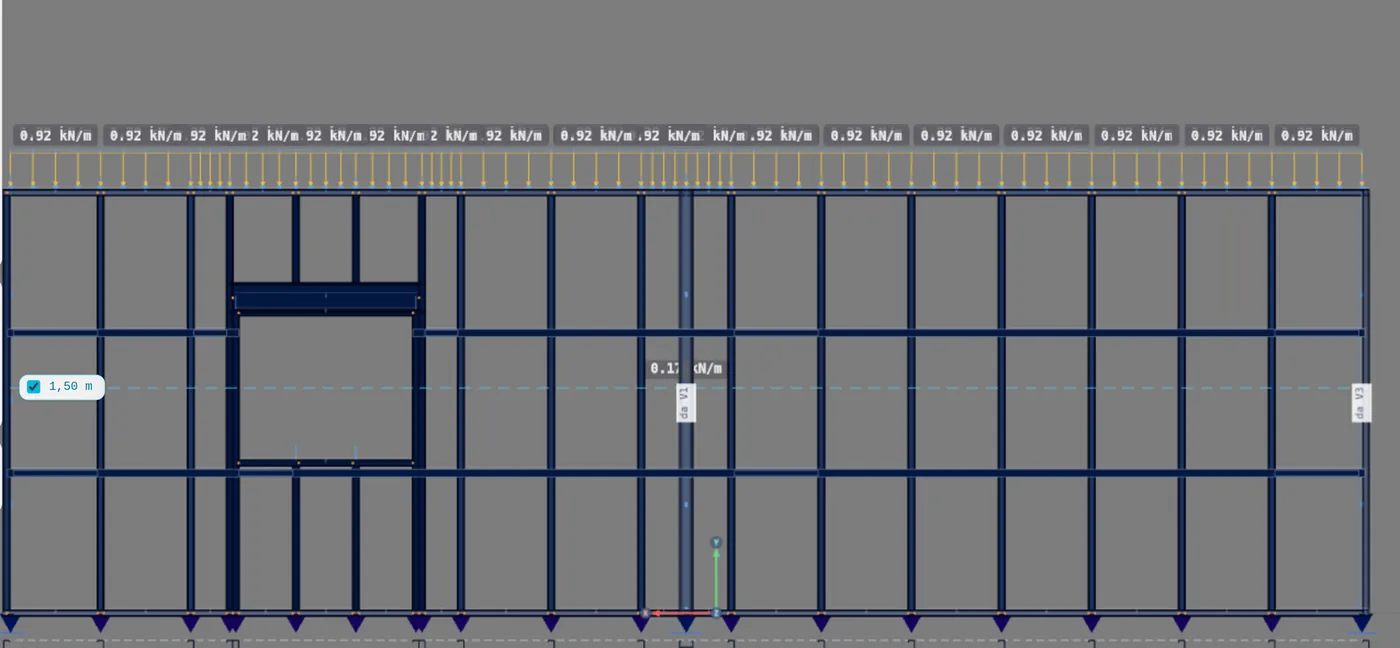

En la planta, selecciona el muro del fondo y haz clic en Abrir vista en su tarjeta, en el pie. La vista muestra el Muro 5 desde fuera: la J3 a la izquierda, el muro interior en el medio, donde el montante de encuentro queda entero.

2. Arma la Celosía

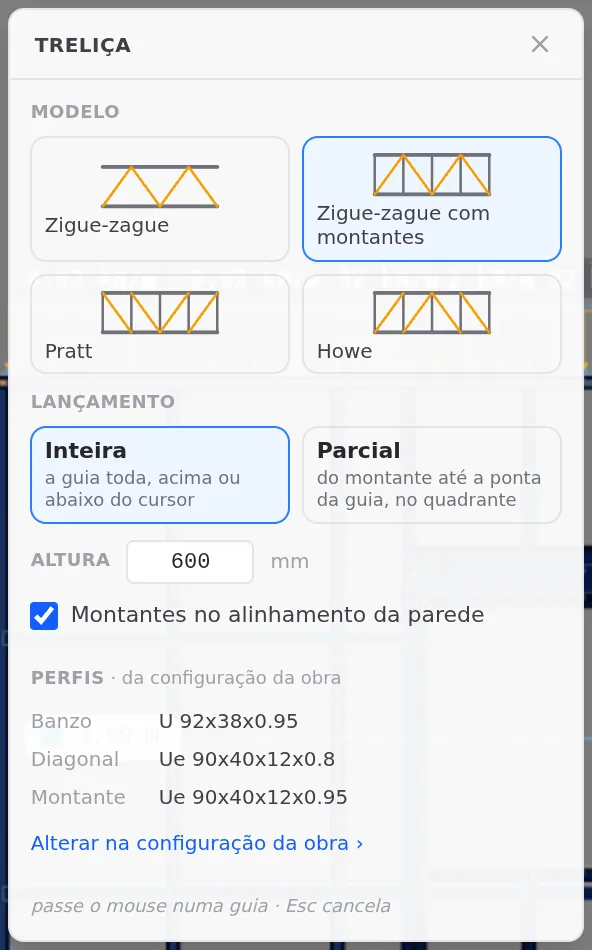

En la tarjeta LSF, haz clic en Celosía. La caja abre con el modelo del mercado, Entera, 600 mm y la alineación marcada. Su pie dice el paso: pasa el mouse por una solera · Esc cancela.

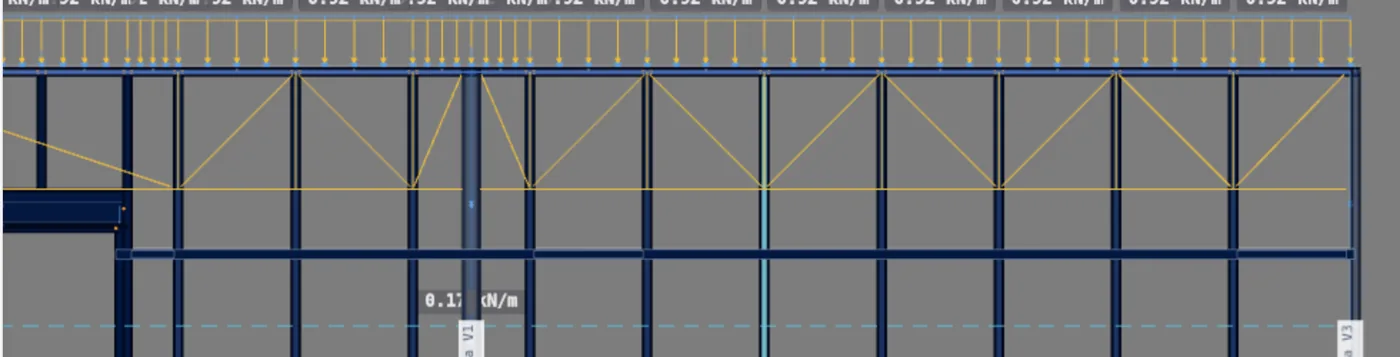

3. Pasa el mouse por la solera: el lado del cursor es el sentido

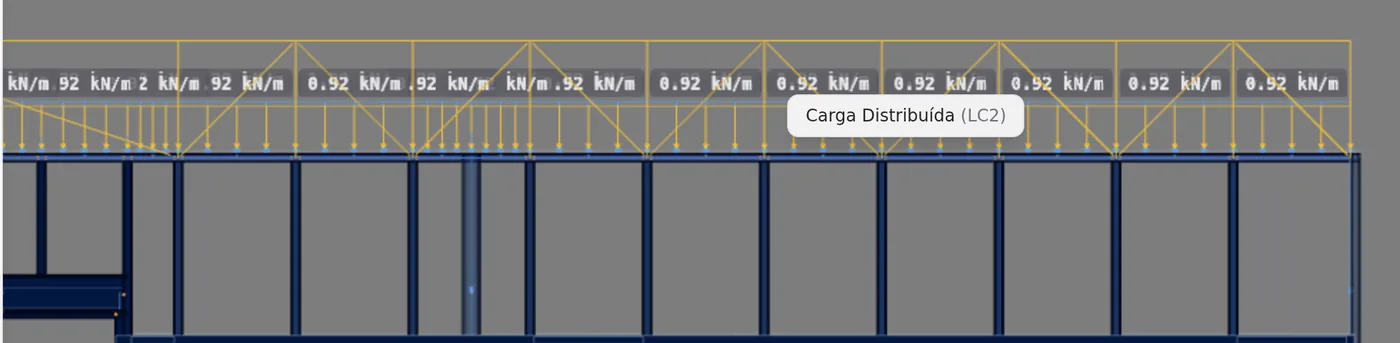

Con el cursor justo debajo de la solera superior, el fantasma naranja aparece por dentro, hacia abajo. Justo encima, aparece por fuera, hacia arriba. La caja no cambia: decide el lado del cursor.

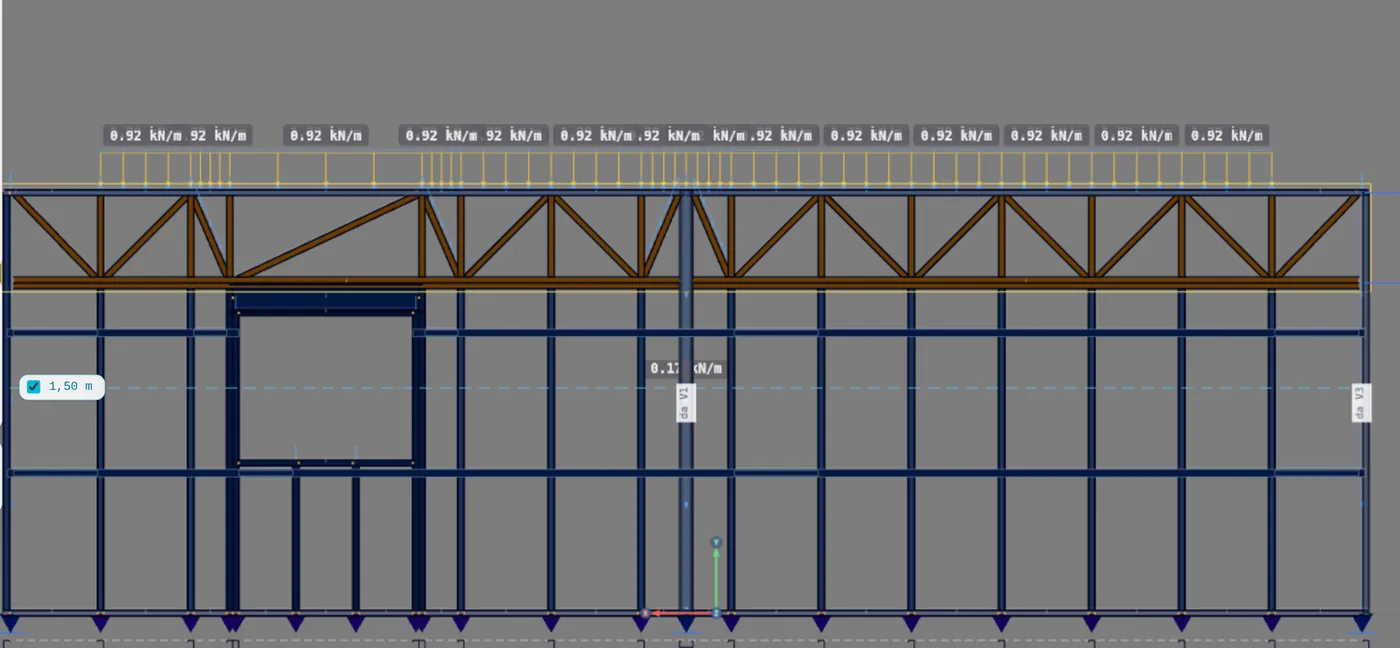

4. Clic: la T1 se graba

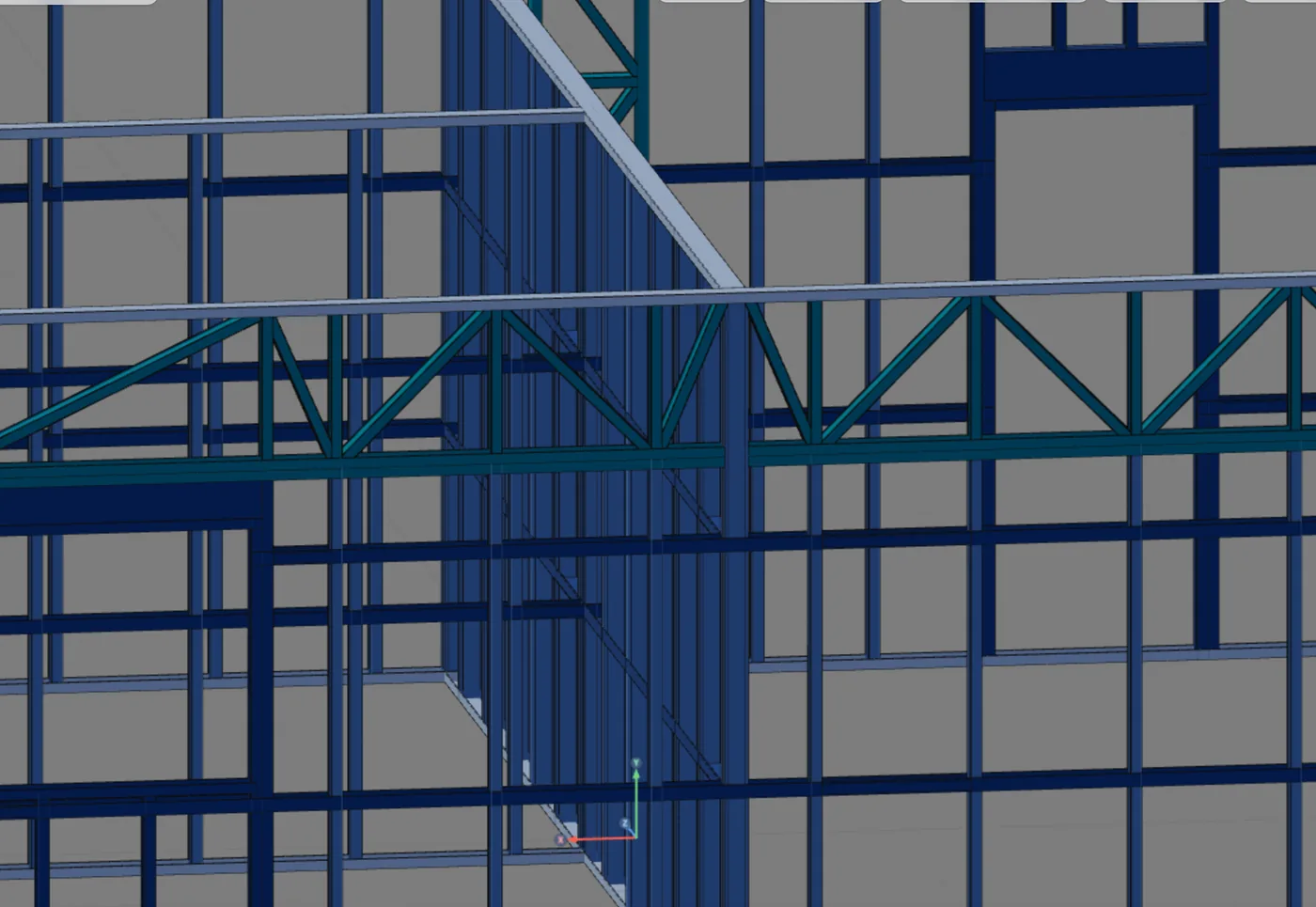

El clic graba la celosía en un solo paso del deshacer, selecciona la celosía nueva y desarma la herramienta. En el fondo, con 600 mm, graba 12 TC, 2 TB, 14 TM y 16 TD. El TB sale en dos piezas porque termina en la cara del montante del muro interior, que queda entero.

5. Revisa la J3

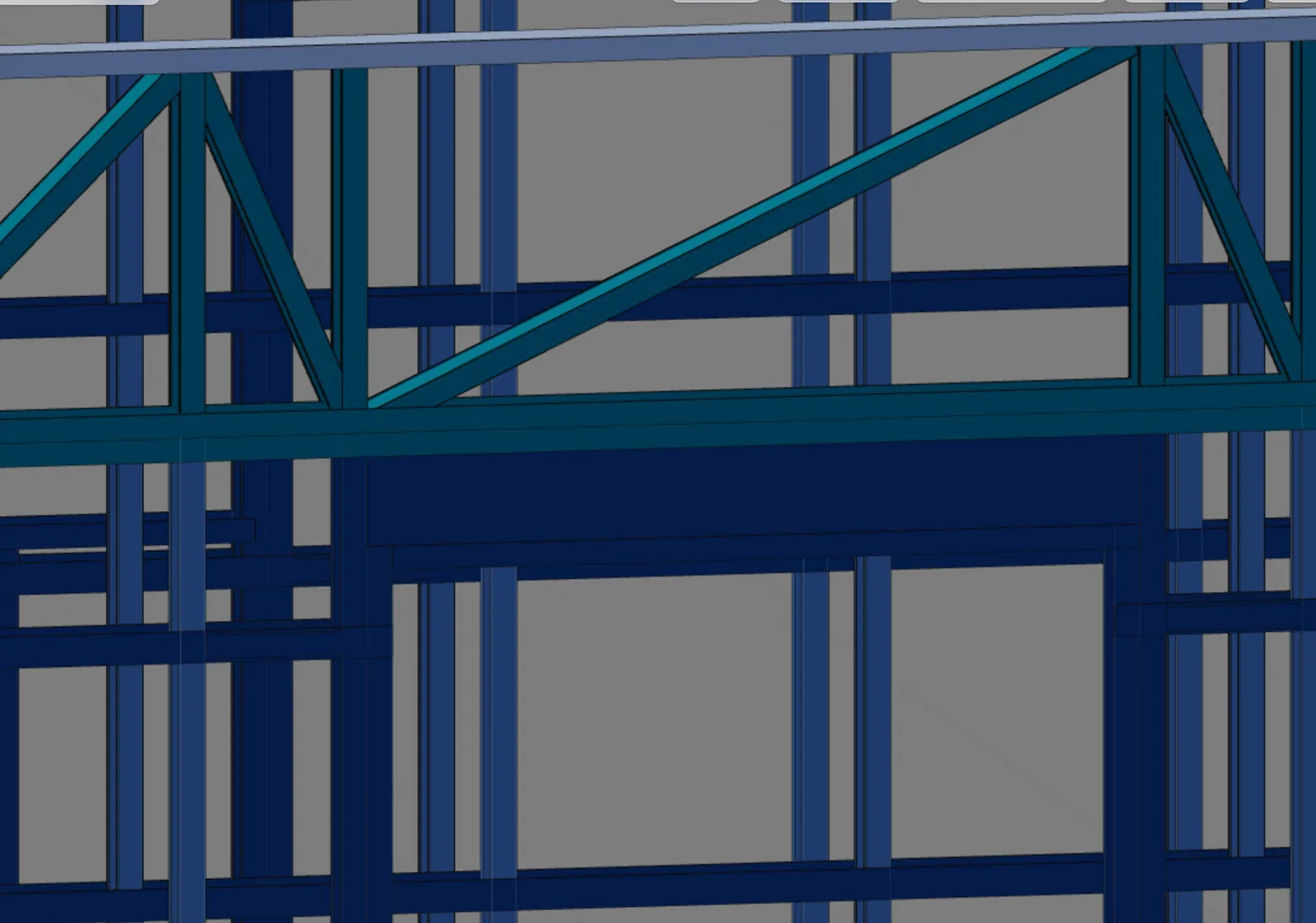

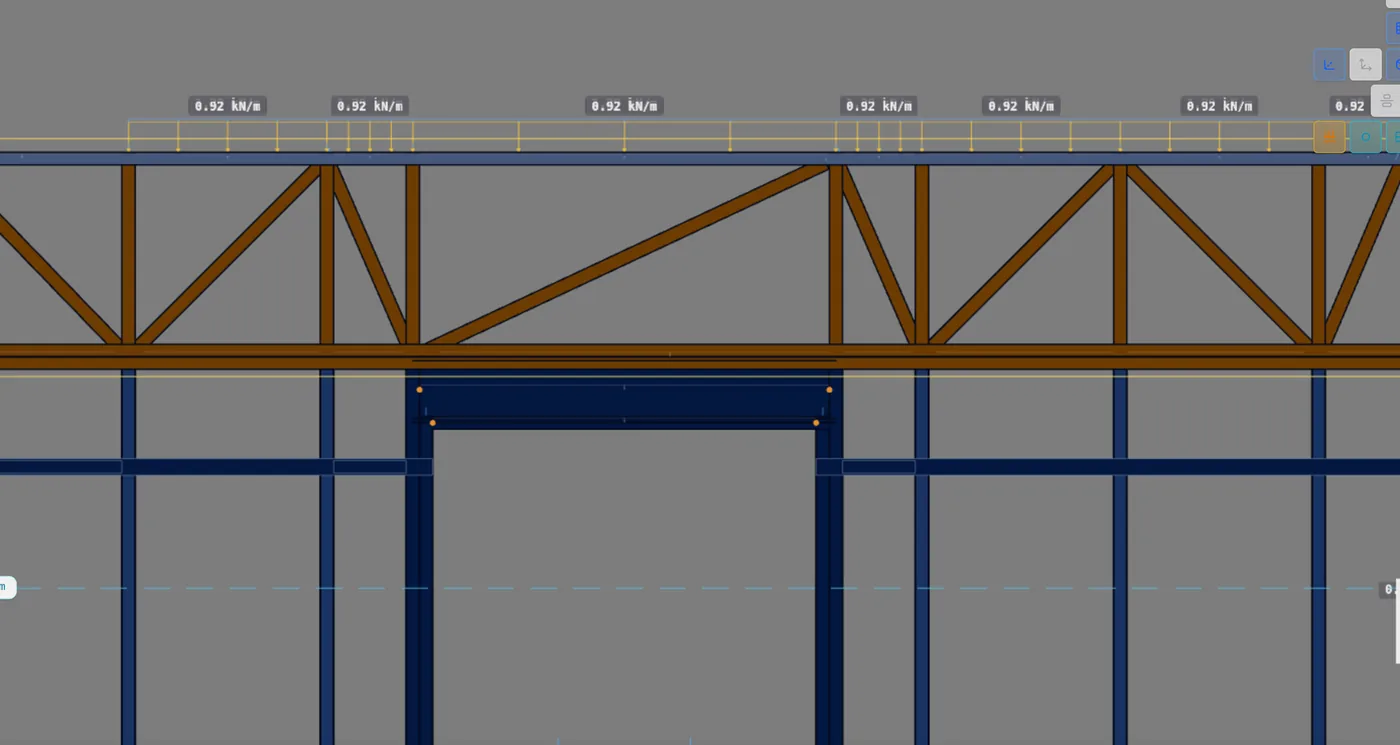

El dintel de la J3 llega a 2,20 m, el nivel del cordón. Su marco termina ahí: el montante de la jamba va del piso al cordón, y encima sube un TM hasta la solera. No hay montante sobre el vano, así que la celosía hace un panel largo, con una sola diagonal.

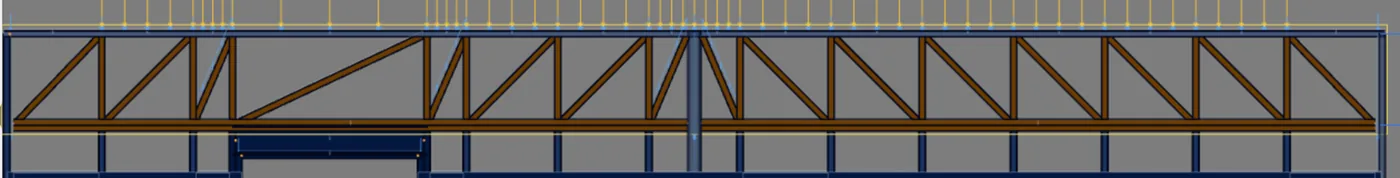

6. Cambia el modelo, y la alineación

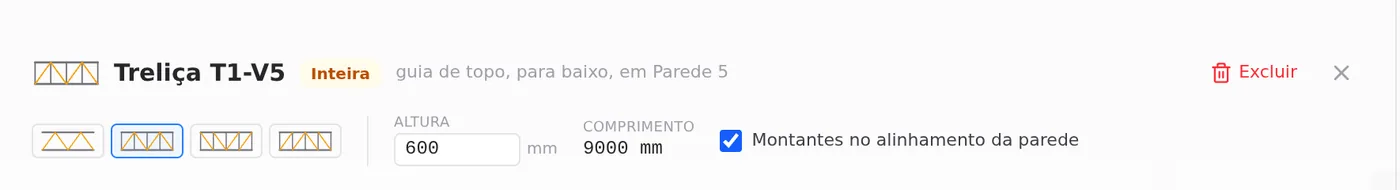

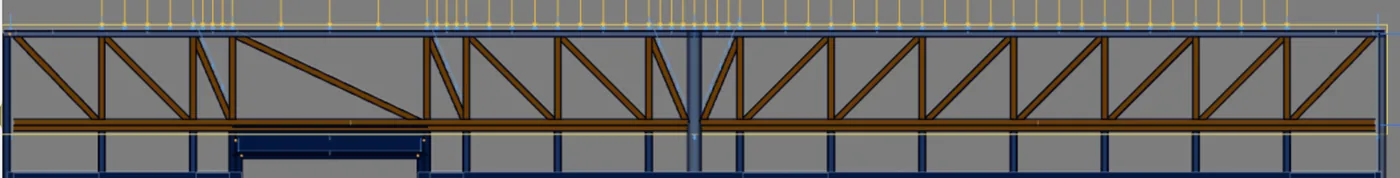

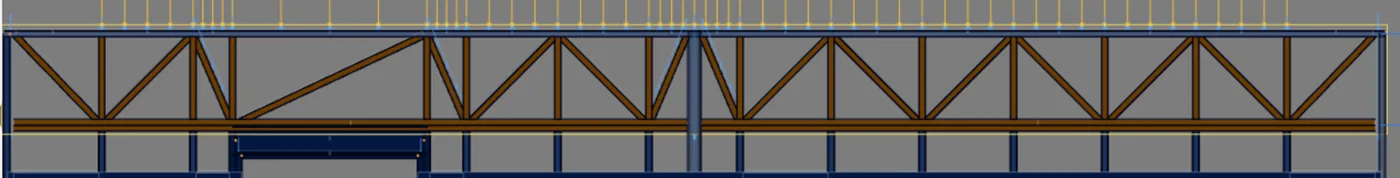

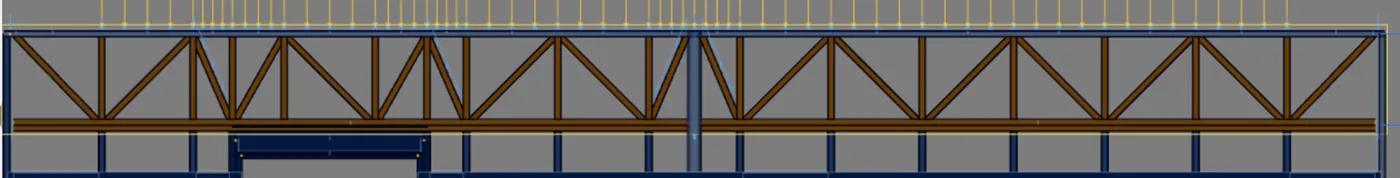

Con la T1 seleccionada, los cuatro botones del inspector cambian el modelo sin volver a colocar. El corte en el muro no depende del modelo: TB y TC siguen en 2 y 12. Cambian los montantes y las diagonales.

7. Prueba el frente, y deshaz

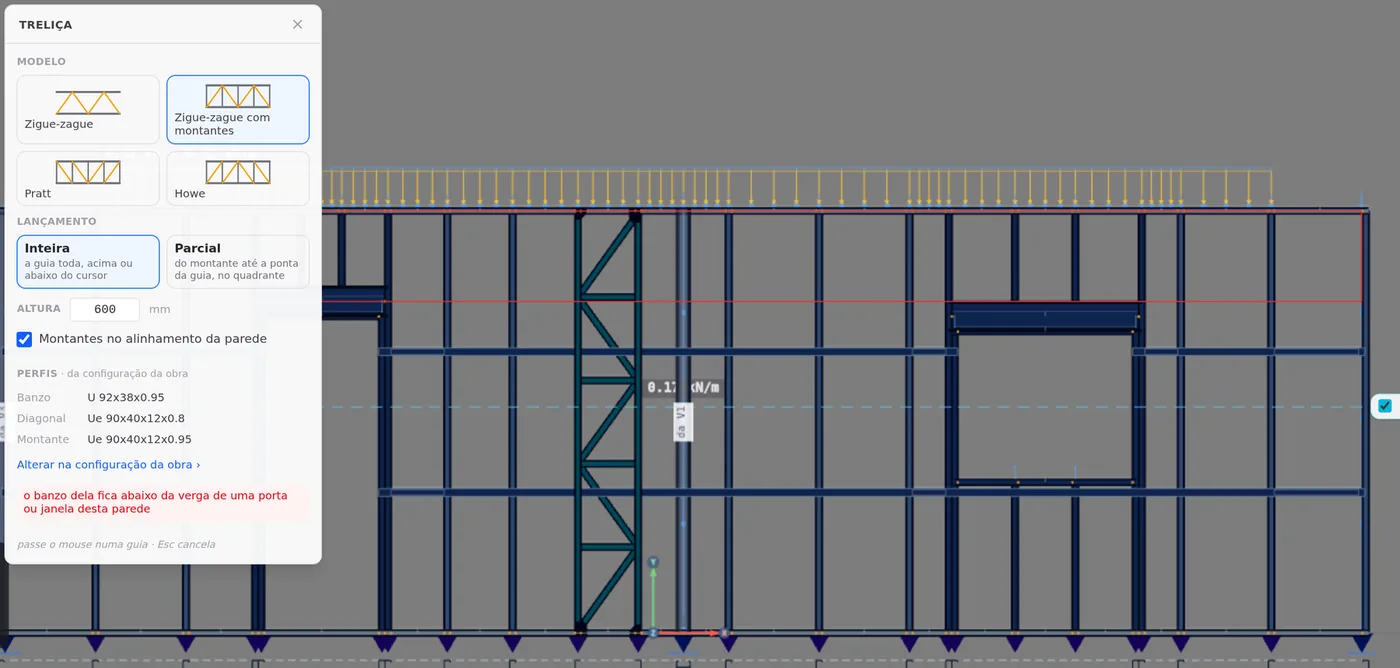

En la vista del muro del frente, la misma celosía de 600 mm se pone roja, y la caja dice: su cordón queda debajo del dintel de una puerta o ventana de este muro. El dintel de la P1 llega a 2,30 m; el cordón quedaría a 2,20.

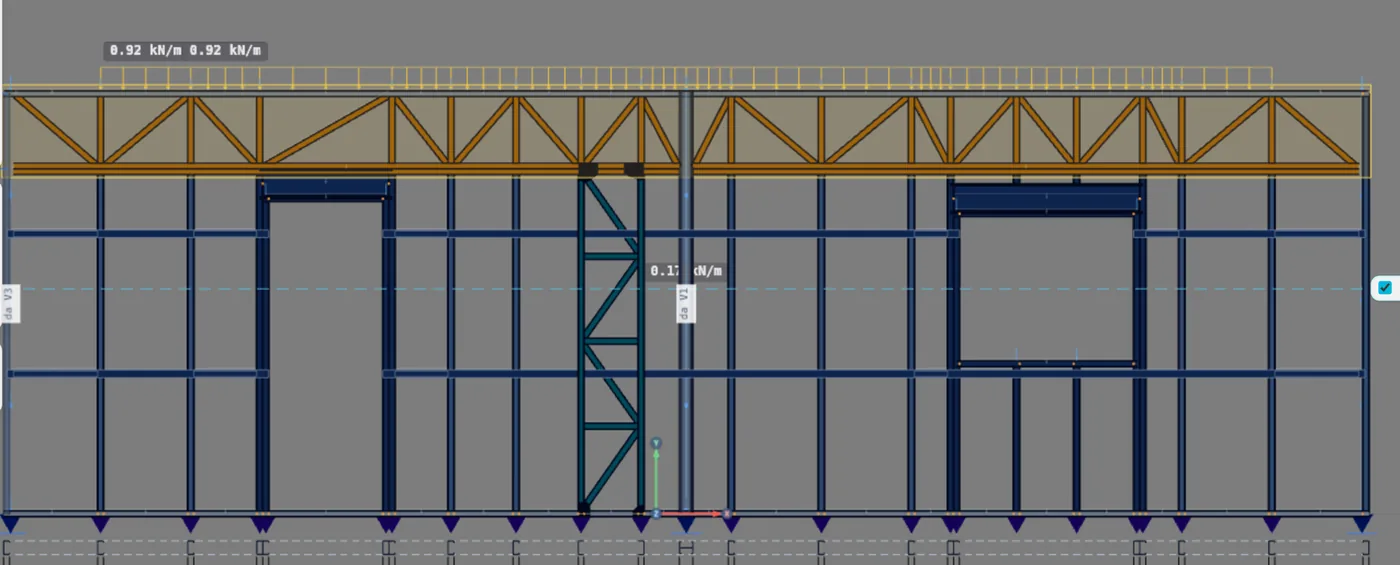

Con 500 mm el cordón sube a 2,30 m, la parte superior del dintel de la P1, y la celosía entra. Al grabar, el muro se rehace donde la celosía lo cruza: el PL1 termina en el cordón, y salen la diagonal y el puntal que estaban encima; sobre la J1, cuyo dintel llega a 2,20 m, quedan dos montantes de 10 cm.

8. Parcial: solera, montante y cuadrante

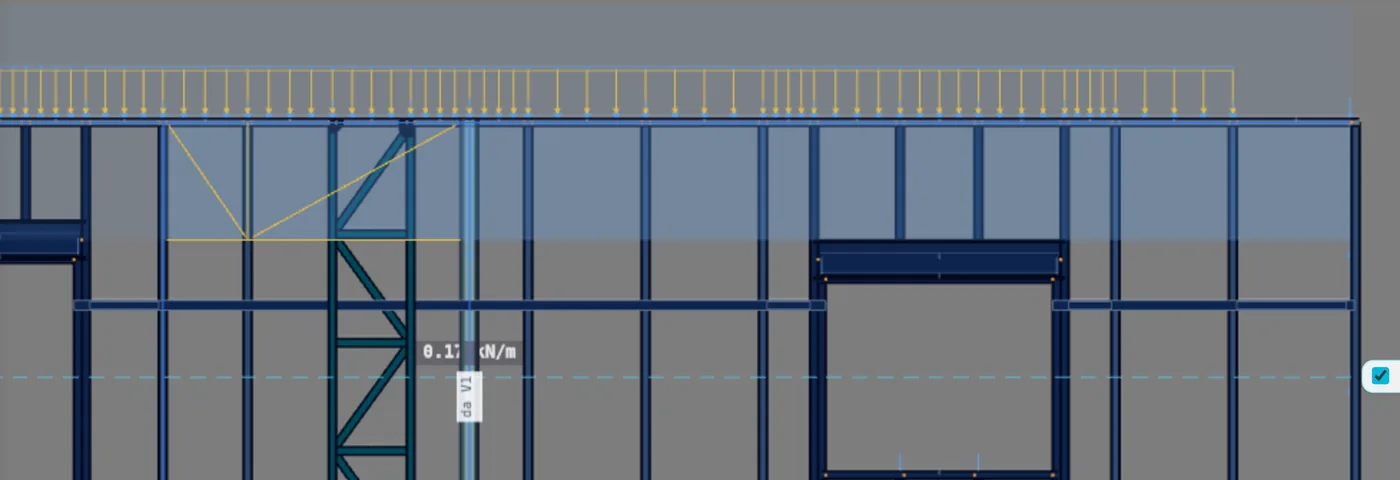

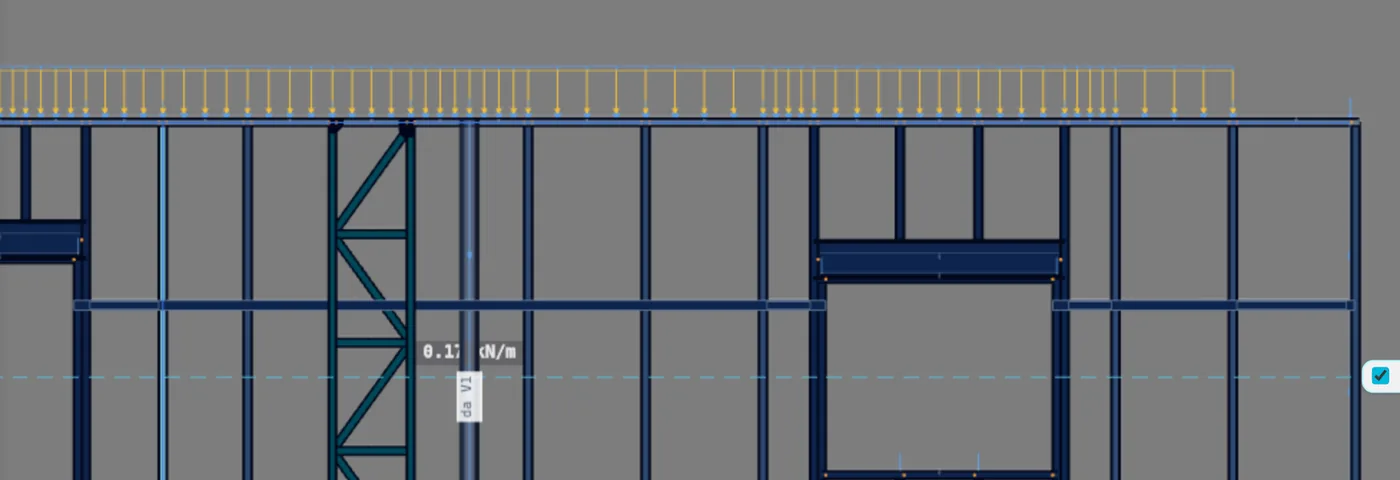

En Parcial, la celosía nace en un montante y va hasta otro montante o hasta la punta de la solera. Son tres clics, y el pie de la caja acompaña cada uno: haz clic en la solera, haz clic en el montante de donde nace, haz clic en el cuadrante. El cuadrante da los dos lados a la vez: izquierda o derecha del montante, encima o debajo de la solera. Dentro de él, el montante (o el cordón de pilar) más cerca del cursor es el fin; cerca de la punta del muro, la celosía corre hasta la punta. Esc vuelve un paso.

Los cuatro cuadrantes alrededor del montante elegido. Dibujo nuestro, sin escala.

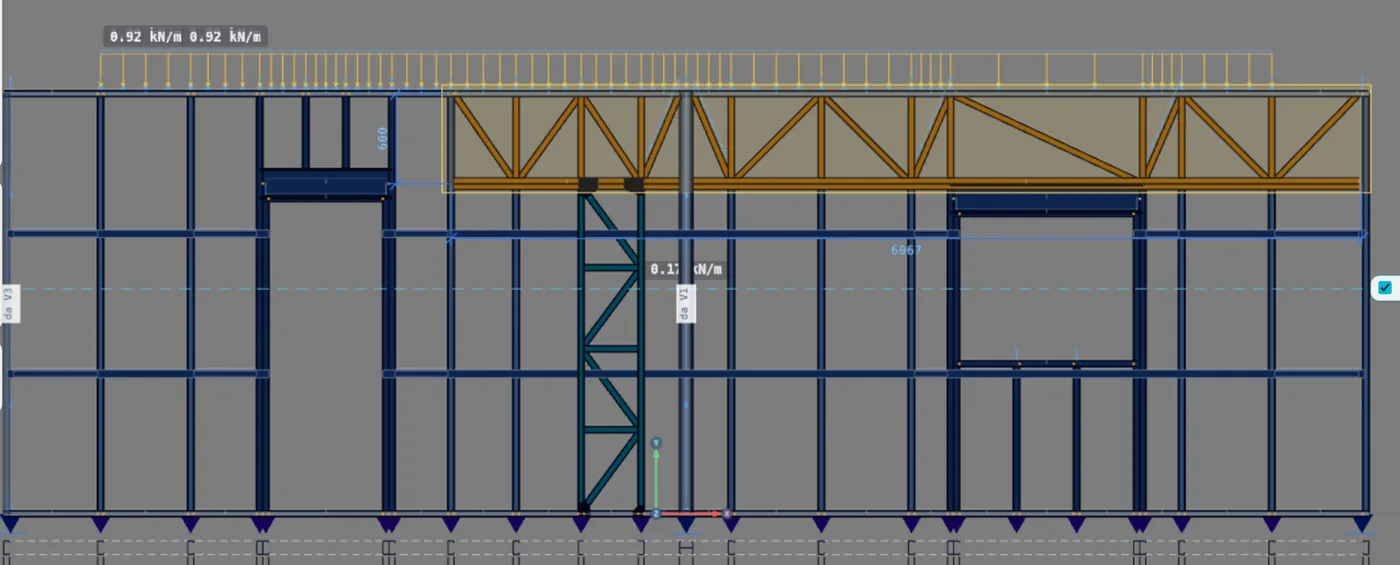

En el frente, la parcial de 600 mm que nace a la derecha de la puerta y corre hasta la punta de la solera entra, porque la P1 queda fuera del tramo. Graba 6 TC, 10 TM y 12 TD, y de nuevo el TB en dos piezas, partido en el muro interior. El PL1 también se acorta, ahora a 2,20 m. La colocación elegida queda en la caja: la próxima celosía ya nace en Parcial.

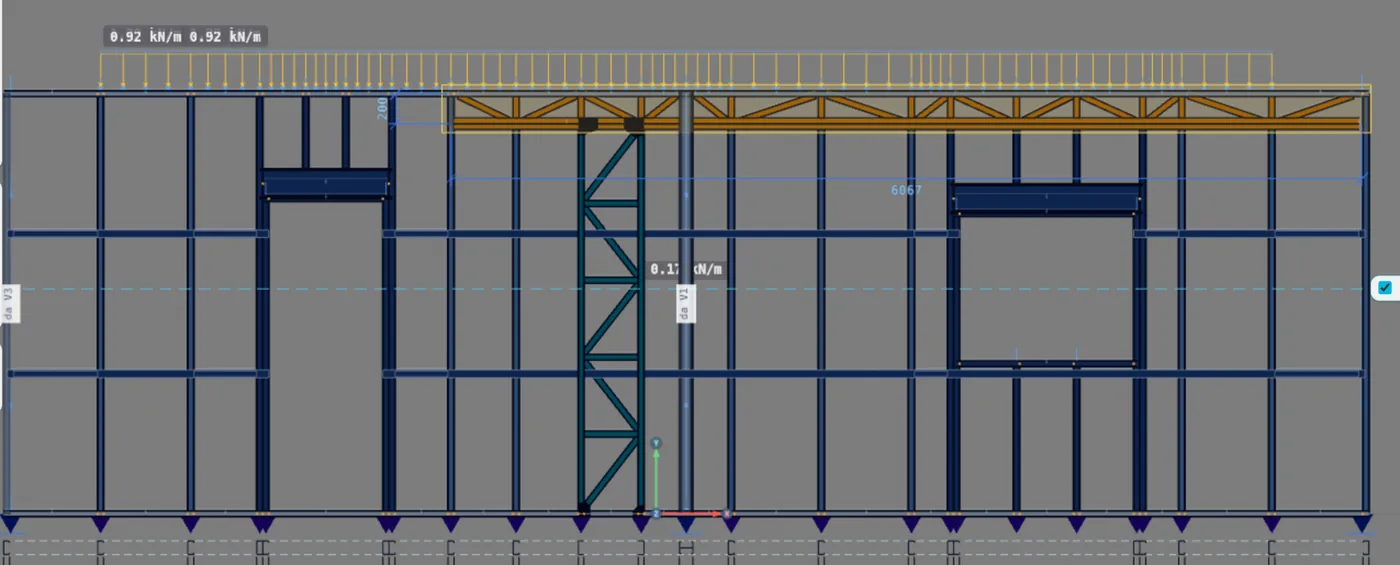

9. Cambia la altura en la cota

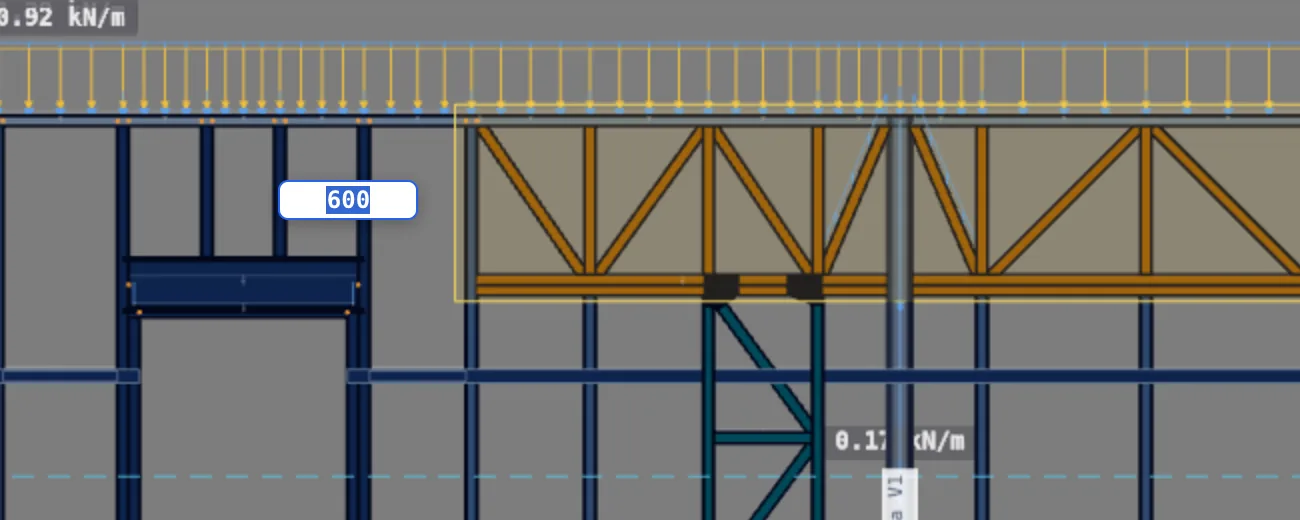

Con la celosía seleccionada, la vista muestra la cota de la altura (y, en la parcial, la de la longitud). Haz clic en el número: se vuelve un campo. Enter graba y Esc cancela. Lo que no entra se rechaza ahí mismo: el campo se pone rojo, y el motivo aparece al pasar el mouse.

10. Revisa en el 3D

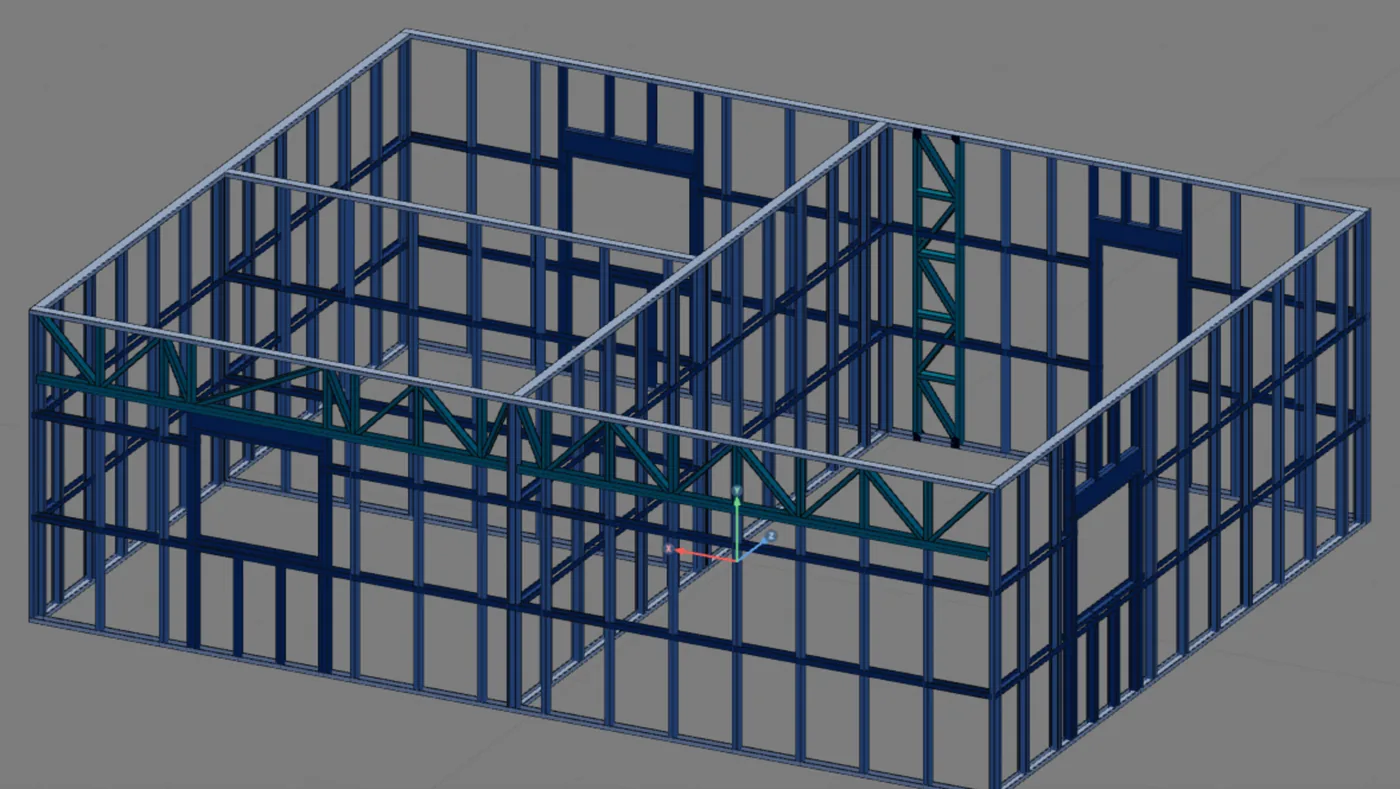

Vuelve al 3D. La T1 queda en el plano del muro del fondo, justo debajo de la solera superior. Es la solera en la que apoyan las cerchas (ver Cerchas): las dos nunca se tocan, y cada una tiene su nivel.

La caja, el inspector y las cotas

La caja de la Celosía

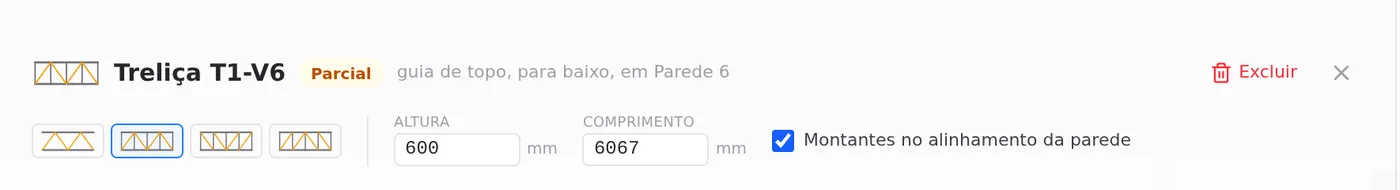

El inspector

Los números que no están en la caja

• 150 mm: altura mínima
• 30 cm: tramo mínimo de celosía
• 30 cm: de montante que queda por dentro del muro
• 5 cm: panel más angosto que esto no recibe diagonal

Ocho motivos, con el texto de la pantalla

El rechazo aparece en rojo en la caja, con el fantasma en rojo, y el clic no graba nada. Por la cota, el campo se pone rojo con el mismo texto; por el inspector, el texto aparece como aviso.

1. "Tramo demasiado corto para una celosía (mínimo 30 cm)". La parcial nació de un montante demasiado cerca de la punta, o la longitud escrita es corta. Solución: otro montante, o una longitud mayor.
2. "Altura por debajo del mínimo (150 mm)". Solo por la cota o por el inspector: la caja ya devuelve 150 cuando escribes menos. Solución: 150 mm o más.

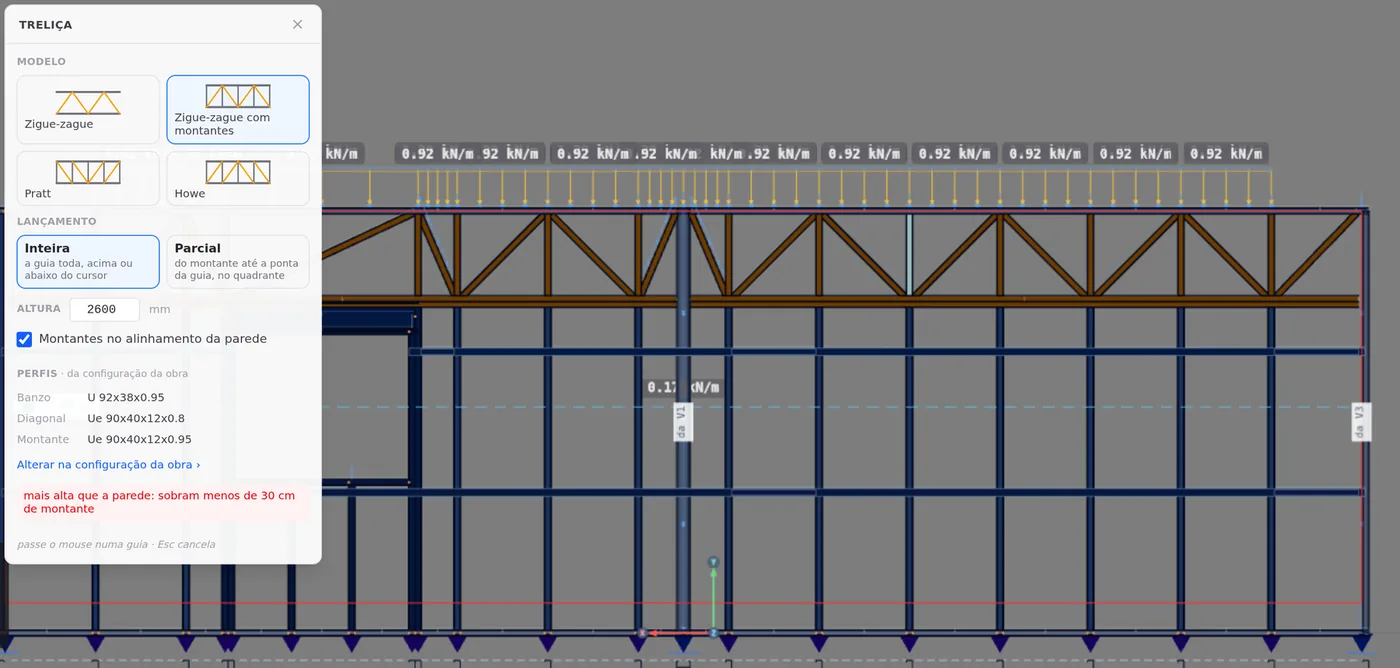

3. "Más alta que el muro: quedan menos de 30 cm de montante". Por dentro, la altura pasa de la altura del muro menos 30 cm: en la casa del ejemplo, 2,50 m. La captura pidió 2.600 mm. Solución: una celosía más baja, o por fuera.

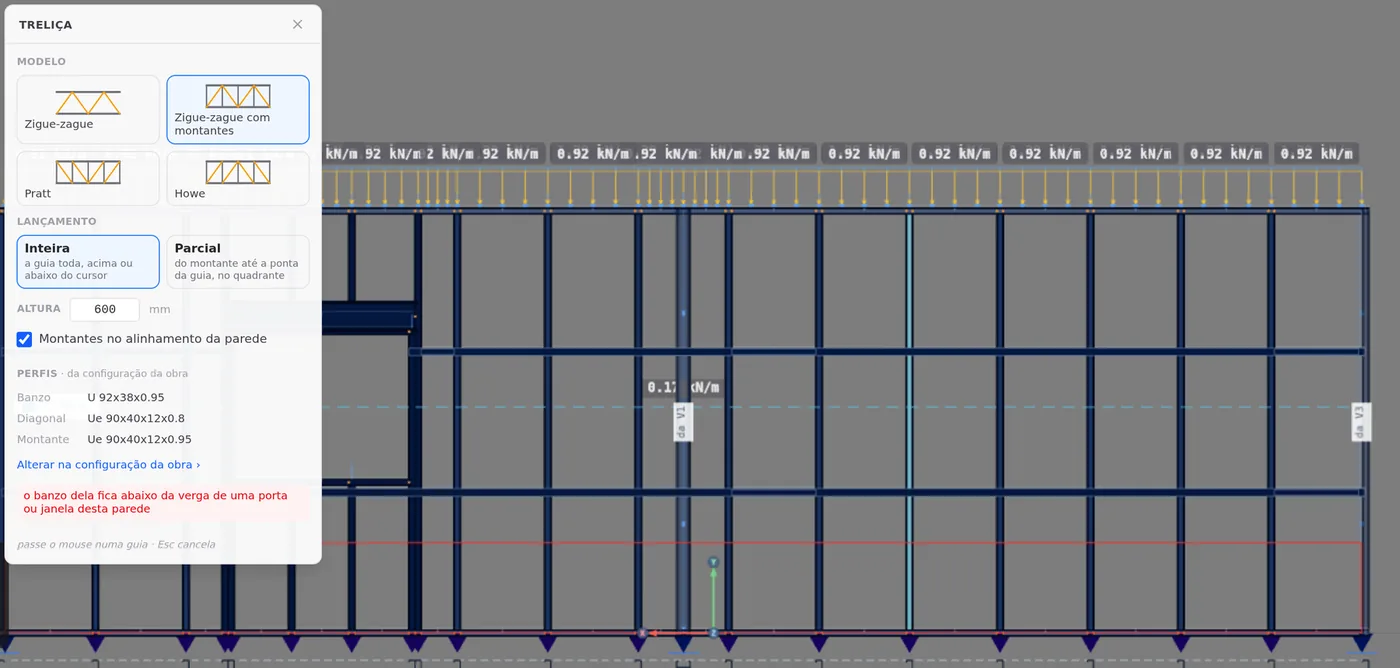

4. "Su cordón queda debajo del dintel de una puerta o ventana de este muro". Por dentro, un vano cruza el tramo y su dintel pasa del cordón. En la solera inferior, hacia arriba, cualquier vano que cruce el tramo rechaza, incluso una ventana con antepecho por encima de la celosía. Solución: una altura menor, una parcial fuera del vano, o por fuera.

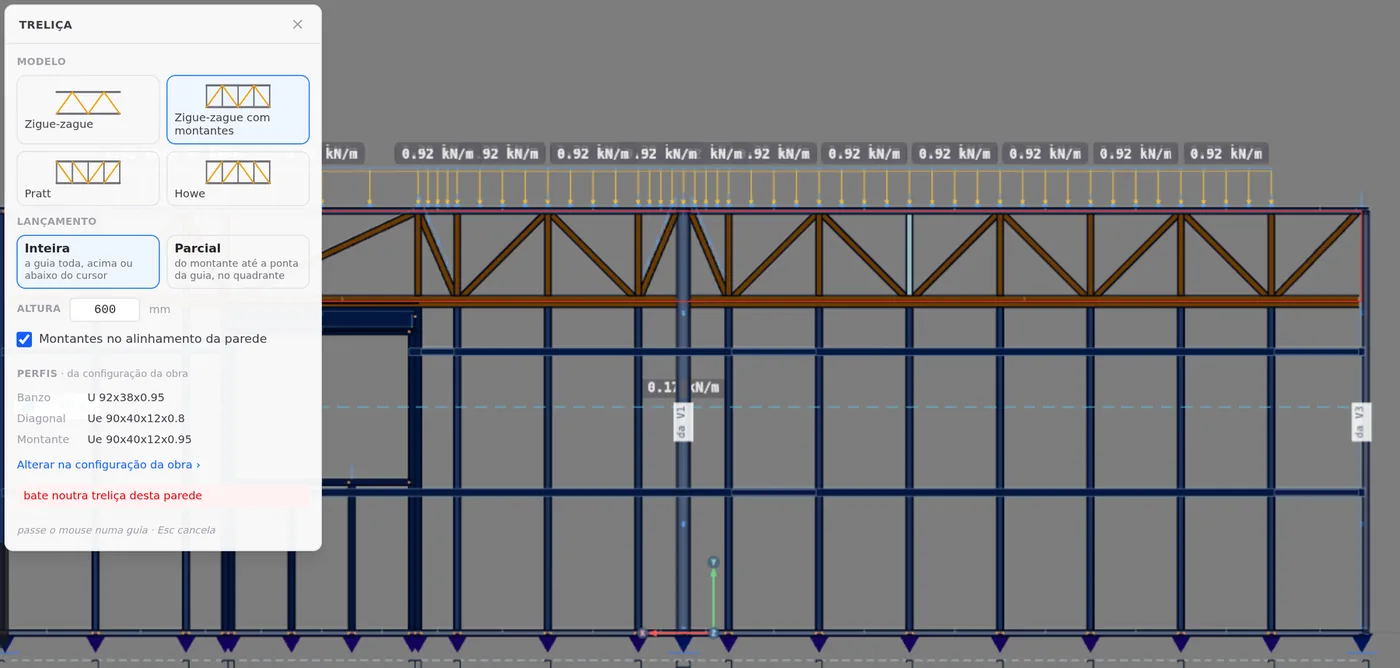

5. "Choca con otra celosía de este muro". Las franjas de dos celosías se superponen en longitud y en altura. Solución: cambia la altura, el tramo, o borra la otra.
6. "El pilar de abajo se encogería hasta su cordón y la diagonal saldría del ángulo del mercado (30° a 60°): cambia la altura de la celosía". Un pilar en celosía bajo la franja quedaría demasiado corto para la regla del pilar. Solución: lo que dice el texto, o una parcial fuera del pilar.
7. "Entra en otro muro (el de arriba o el de abajo)". Por fuera, la franja entra en un muro de la misma línea, en el piso de arriba o en el de abajo. Solución: por dentro, o más baja.
8. "Bajaría por debajo del suelo". Solera inferior, hacia abajo, en la planta baja. Solución: hacia arriba, por dentro.

Barra a barra, y la celosía entera

Las barras de la celosía entran en el modelo del motor como las demás barras del muro, con hipótesis propias para cada una. Valen para toda celosía de muro, colocada a mano o por la IA.

La celosía entera

Además de la flecha de cada barra, el motor verifica la celosía como una viga que soporta panel de muro: el mayor desvío de los nudos del TB respecto de la recta entre sus puntas, en las combinaciones de servicio, contra L/500, con L la longitud del TB (Tabla 3 de la NBR 16970-2). Por encima del límite, el análisis señala el exceso.

Arriostramiento

La verificación de la obra avisa, por dirección de la planta, cuando falta arriostramiento. La diagonal de una celosía que va de solera a solera cuenta, como el fleje en X. Una celosía de franja, entre la solera y el cordón nuevo, como la T1, trabaja como viga y no entra en esa cuenta. Es verificación de presencia; el efecto lo mide el análisis.

Pilar y vano bajo el cordón

Un pilar en celosía bajo una celosía por dentro del muro termina en el cordón, y el cordón pasa a ser su apoyo. El marco de un vano que termina en el cordón se detiene ahí, y la celosía pasa por encima entera.

Las hipótesis de esta sección son las de una obra nueva: CalcSteel versiona el cálculo, y el resultado de una obra antigua no cambia solo.

Lo que queda con el proyectista

1. El aplastamiento del alma (NBR 14762, Anexo D) en los nudos de la celosía: el TC bajo el cordón nuevo y el TM en el cordón o en la solera. El motor aplica el Anexo D al dintel sobre el montante de apoyo, al pie y a la cabeza del montante en la solera del muro (el pie del TC entra aquí) y a la viga de borde y la vigueta de piso.
2. El ángulo de las diagonales, sobre todo en los paneles sobre vanos.
3. Las conexiones de los nudos (ver Panel de conexiones).

El camino, en una línea

Planta → muro → Abrir vista → tarjeta LSF → Celosía → modelo, colocación y altura → cursor debajo o encima de la solera → clic → inspector: modelo y alineación → cota de la altura → 3D.

El ejemplo hasta aquí

• 1: celosía, la T1, en el fondo
• 600 mm: de altura, con montantes
• 2,20 m: el cordón, en la parte superior del dintel de la J3
• 44: barras: 12 TC, 2 TB, 14 TM y 16 TD
