Mover en la sección

Cuatro flechas, dos ejes

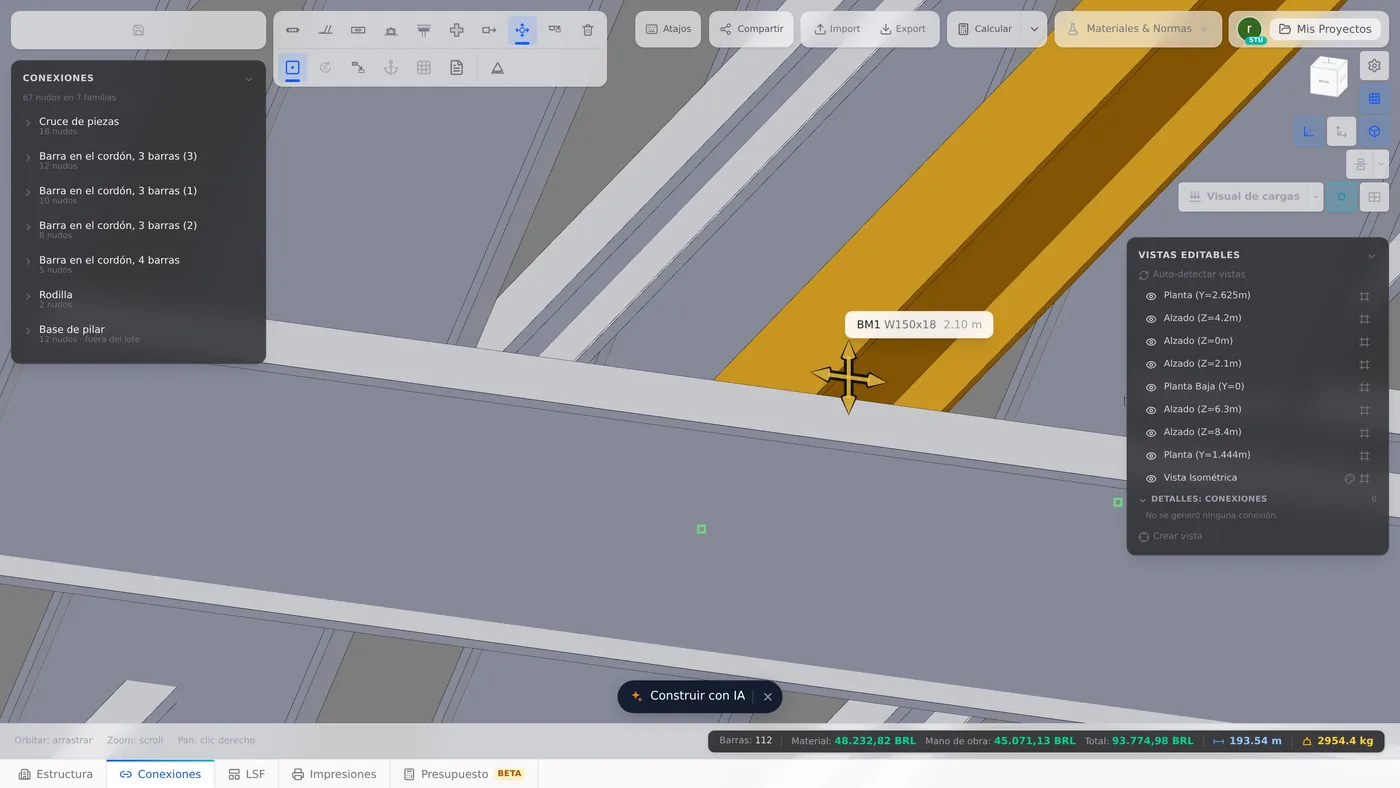

Haga clic en la pieza, y aparecen cuatro flechas cerca del extremo donde hizo clic. Las de arriba y abajo se mueven en Y, por el canto de la sección. Las de los lados se mueven en Z, por el ancho. Arrastrar una desplaza todo el perfil, sin quitar ni poner acero.

La herramienta está en la barra de herramientas de la obra, en la pestaña Conexiones, y también en el editor del nudo. El atajo es M.

Mover no es Extruir: Extruir extremo avanza a lo largo del eje y cambia la longitud. Mover trabaja en la sección y cambia la posición.

1. Active la herramienta

En la barra de herramientas de la obra, haga clic en Mover en la sección, o pulse M.

2. Haga clic en la pieza

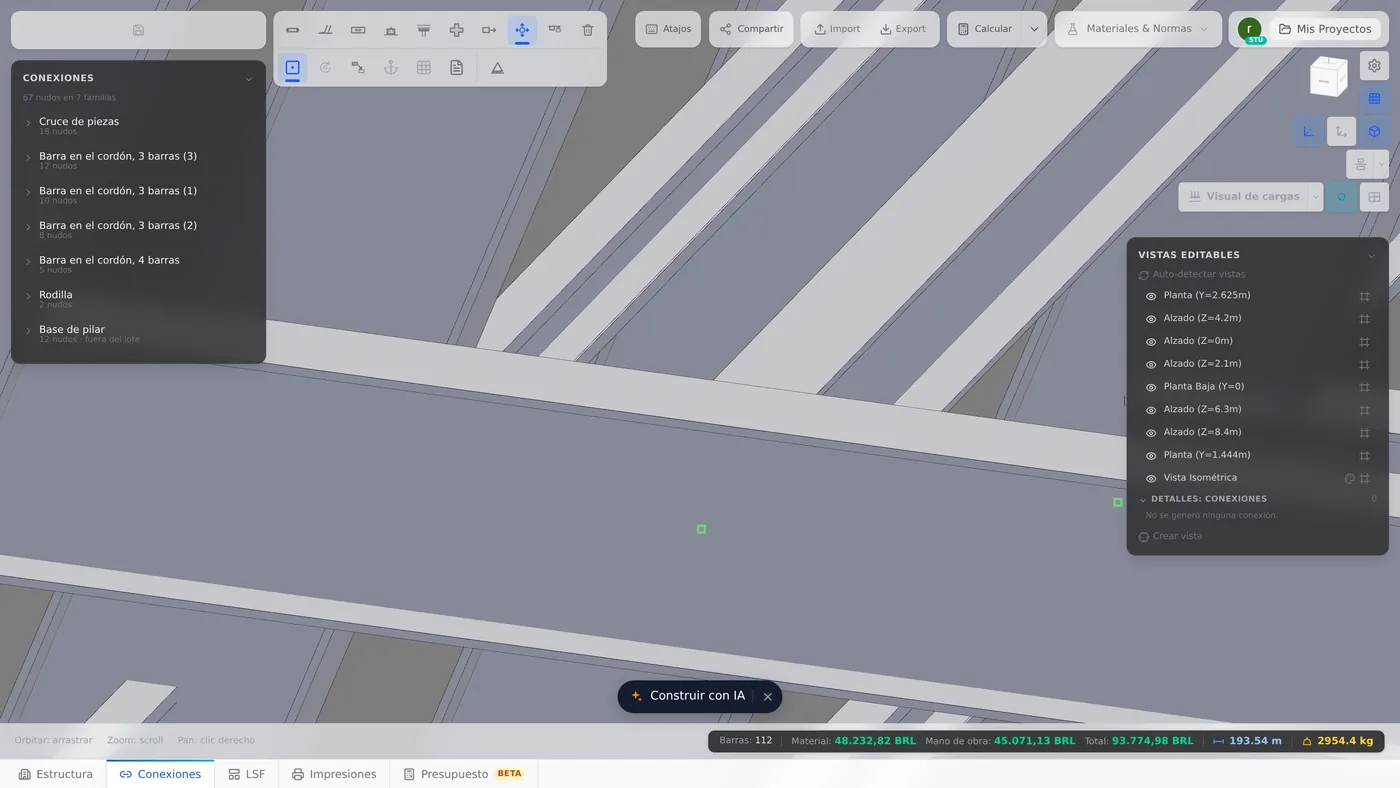

Aquí, la vigueta BM1, cerca de la viga. Aparecen las cuatro flechas.

3. Arrastre la flecha

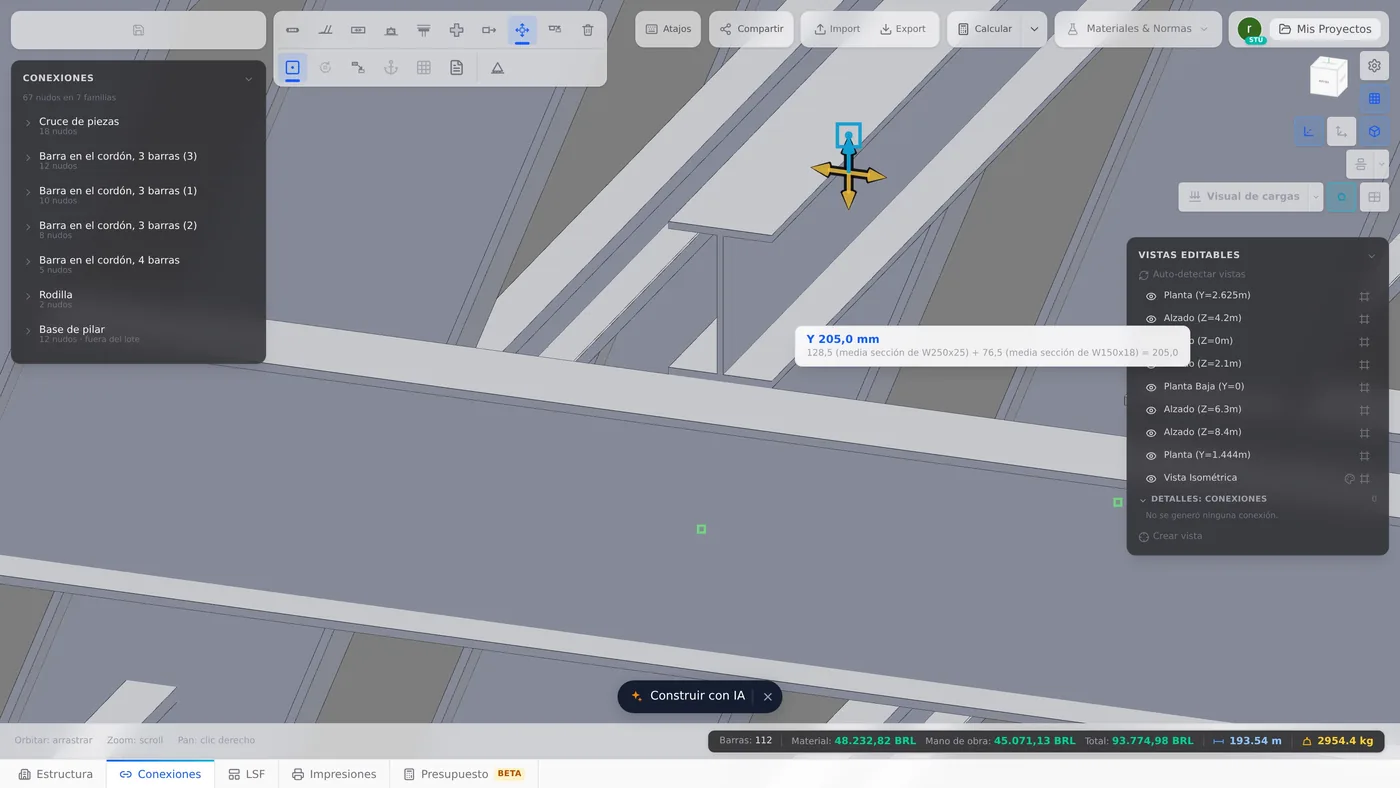

Tire de la flecha de arriba. Mientras arrastra, el globo muestra el valor y dice "Desplazamiento libre. Cerca de una cara se ajusta." Cerca de la cara de la viga, la flecha se pone azul y se ajusta. El globo muestra Y 205 mm y la cuenta del apoyo: 128,5 mm de media sección de W250x25, más 76,5 mm de media sección de W150x18.

4. Suelte

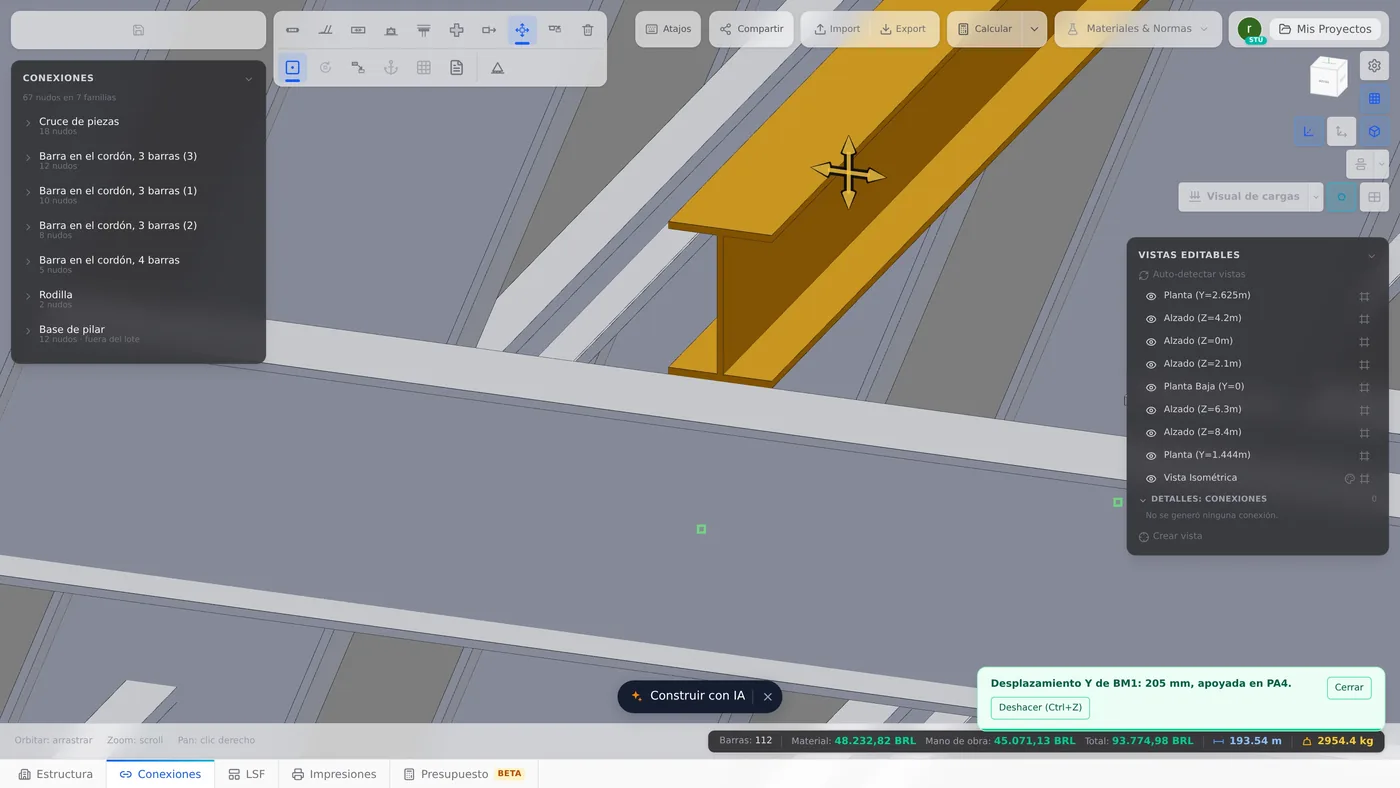

Al soltar, el aviso confirma: "Desplazamiento Y de BM1: 205 mm, apoyada en PA4." La vigueta ahora apoya sobre la viga, con la misma longitud y en los mismos nudos.

Esc sale de la herramienta. Esc en medio del arrastre devuelve la pieza a donde estaba. Ctrl+Z deshace el desplazamiento.

En el editor del nudo, Mover pone las cuatro flechas en el medio del tramo dibujado, y el ajuste es el mismo. El número es el de los campos despl. Y y despl. Z de la tarjeta Disposición, y queda en la conexión de ese nudo hasta que pulse Aplicar, que lleva el desplazamiento al lienzo.

Dos casos en que el editor rechaza el arrastre, con aviso:

• el eje apunta hacia usted en esta vista: gire la vista, o escriba el valor en los campos de la tarjeta Disposición;
• la pieza está asentada por la cartela: su posición se mide en el pórtico, y no se desplaza a mano.

Mover guarda el desplazamiento de la sección de la pieza, los mismos campos que guarda Alinear por cara. El motor calcula cada barra de nudo a nudo, en el eje, y ese desplazamiento queda fuera de la cuenta: no entra excentricidad. Lo que cambia es el dibujo: el 3D y las salidas de dibujo muestran la pieza en su nuevo lugar.

Cuando el nudo tiene una conexión del catálogo, la tarjeta del nudo comprueba si la pieza desplazada aún cabe en el modelo de la conexión, y avisa cuando sale de la cara en la que apoya la conexión. Es un aviso, no un bloqueo: el dibujo sigue lo que usted indicó.

Mover en LSF es el mismo gesto, en la tarjeta Dibujo de LSF: vea Herramientas de edición de LSF.
