LSF (Light Steel Framing)

Anatomia de uma parede

Tire a placa de uma parede de LSF e sobra uma grade de aço em que cada peça tem nome, papel e perfil. Esta página abre a parede peça por peça, da guia à placa, e mostra o que leva carga, o que trava, o que só fecha e o que o motor confere em cada uma.

Visão geral

Uma parede é uma grade, e cada barra tem um nome

Tire a placa de uma parede de LSF e sobra uma grade de aço: duas guias deitadas, uma no piso e outra no topo, e entre elas montantes em pé, a cada 600 mm. Onde há porta ou janela, a grade se reorganiza em volta do vão. No meio da altura, uma linha de bloqueadores e uma cinta segura os montantes de lado. E, em algum trecho, uma fita em X impede o painel de virar um paralelogramo.

Cada uma dessas peças tem um papel, e o papel decide três coisas: o perfil, a forma como ela se liga às vizinhas e o que o motor verifica nela. Saber o nome de cada peça é o que permite ler a lista de materiais, a prancha e a tabela de verificação do CalcSteel sem tropeçar.

O exemplo é a casa térrea que acompanha os artigos de LSF: 9 x 7 m, pé-direito de 2,80 m, obra engenheirada na FRAMECAD F325iT. A parede da frente tem uma porta P1 de 0,80 x 2,10 m e uma janela J1 de 1,20 x 1,00 m com peitoril a 1,00 m.

  • 600 mm: passo dos montantes, metade da placa de 1,20 m
  • 2,80 m: pé-direito da casa do exemplo
  • 1,381 kg/m: o C 89x41/39x12x0.95 de toda peça em C da parede
  • 1,40 m: comprimento destravado do montante com a linha na meia altura

Uma seção só. Na FRAMECAD F325iT a perfiladeira forma uma seção: o C 89x41/39x12 de 0,95 mm. Guia, montante, ombreira, cabeceira, peitoril, bloqueador e as barras da verga treliçada saem todos dele, cada um com um código e com as operações da máquina nas pontas.

A parede inteira

A parede da frente, peça por peça

A figura abaixo é a parede da frente da casa no 3D do CalcSteel, sem placa, vista de fora. A porta está à esquerda, a janela à direita, e as cores são as que o 3D dá a cada papel: azul claro na guia, azul médio no montante, azul escuro nas peças da abertura, azul petróleo na treliça da verga e verde no travamento.

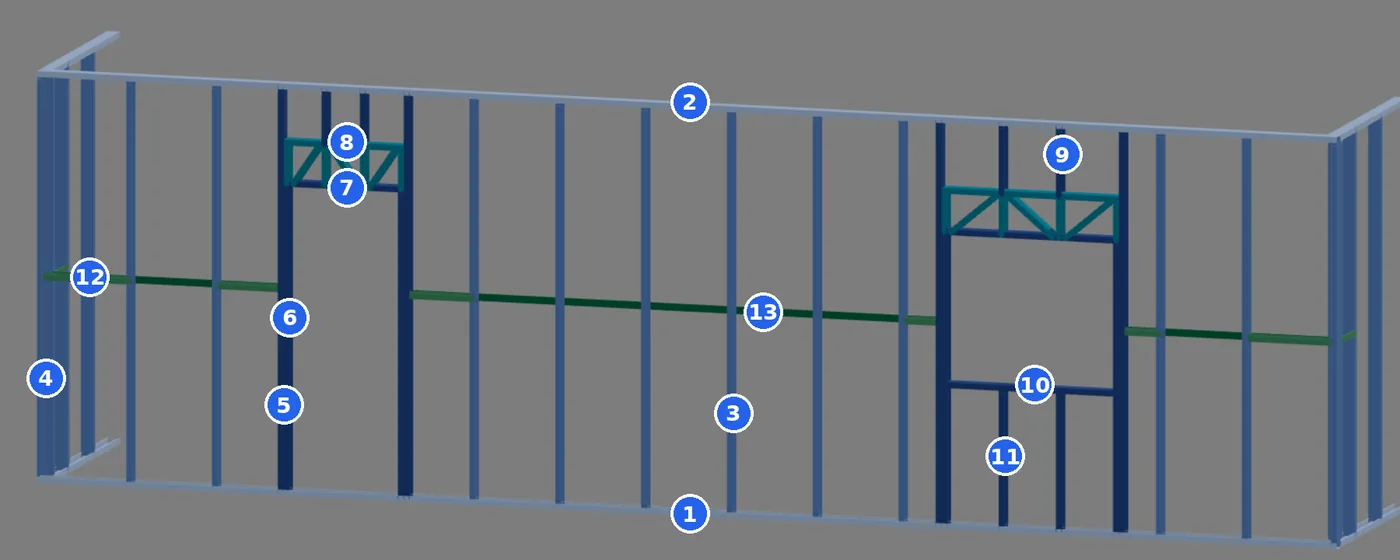

Parede da frente no 3D, sem placa, com a porta à esquerda, a janela à direita e as peças numeradas de 1 a 13
A parede da frente, 9,00 m por 2,80 m, com a porta P1 e a janela J1, no 3D do CalcSteel. As placas não aparecem nesta vista.
  1. Guia inferior, presa ao piso
  2. Guia superior, que fecha o topo
  3. Montante, no passo de 600 mm
  4. Montante da quina, onde a parede encontra a do lado
  5. Ombreira, a peça inteira ao lado do vão
  6. Montante de apoio, que sustenta a cabeceira
  7. Cabeceira, a guia deitada sobre o vão
  8. Verga treliçada, que leva a carga por cima do vão
  9. Montante sobre o vão, curto, da verga à guia
  10. Peitoril, a soleira da janela
  11. Montante sob a soleira, curto, da guia ao peitoril
  12. Bloqueador, entre dois montantes
  13. Cinta, a fita horizontal na meia altura

Faltam duas peças na foto, e as duas aparecem mais adiante: a fita em X, que se lança com a ferramenta Fita e bloqueador (veja Travamento e contraventamento), e a placa, que fecha as duas faces (veja O que leva carga e o que só fecha). A palavra inglesa cripple, comum em manual estrangeiro, é o que o app chama de montante curto, os de número 9 e 11.

Nome, rótulo, cor, classe e perfil

Toda barra da parede nasce com um rótulo. Nas peças da abertura, da verga e do travamento ele começa pelo código do papel: KO, JK, HT, BQ. Montantes e trechos de guia levam M ou G e um número, e o app os nomeia pela parede e pela posição, como "montante 3" ou "guia inferior". A classe agrupa as barras de mesmo perfil, e é por ela que se troca o perfil de muitas peças de uma vez.

PeçaRótuloCor no 3DClassePerfil padrãoNa F325iT
Guia inferior e superiorG ou M, numeradoguiaGUIC 89x41/39x12x0.95BOTTOMPLATE, TOPPLATE
Montante e montante da quinaM numerado; QNmontanteMNTC 89x41/39x12x0.95STUD (M)
Ombreira (king)KOaberturaMNTC 89x41/39x12x0.95STUD
Montante de apoio (jack)JKaberturaMNTC 89x41/39x12x0.95TRIMSTUD
Montante sobre o vão e sob a soleiraCT, CBaberturaMNTC 89x41/39x12x0.95STUD
Cabeceira, a guia de vergaHTaberturaGUIC 89x41/39x12x0.95HEADPLATE
Peitoril (soleira)SLaberturaGUIC 89x41/39x12x0.95SILL
Verga treliçada: banzo, diagonal, vertical e montante de pontaBS, DG, WV, TPtreliçaGUI, MNTC 89x41/39x12x0.95TOPCHORD, WEB
BloqueadorBQbloqueadorBLQC 89x41/39x12x0.95NOG
Cinta (fita horizontal)FCfitaCINRET 50x0.95fora da máquina
Fita em XFXfitaFITRET 50x0.95fora da máquina

Por que tudo sai em 0,95

A obra engenheirada na F325iT tem seção fixa pela máquina: toda peça em C sai com o perfil do montante. Por isso a verga treliçada, a cabeceira e o peitoril também são C 89 de 0,95 mm, 1,381 kg/m. O 1,15 mm que Aço e perfis mostra na linha Verga da aba Estrutura vale para a verga maciça, a feita de perfis inteiros, que a abertura também aceita.

A fita não passa na perfiladeira

A cinta e a fita em X são tiras planas de aço, o RET 50x0.95 do catálogo, 0,373 kg/m. Não são formadas na F325iT e não levam operação de máquina: são cortadas no comprimento e aparafusadas na face dos montantes. A classe delas é de tirante, e isso tem consequência no cálculo (veja O que o motor verifica).

Cores do modo "por papel" do 3D, o padrão. Perfis e pesos do catálogo do CalcSteel, outubro de 2026. Códigos de arquivo do modelo de conexões FRAMECAD do app.

Atalhos

  • W↵

    Parede externa

    Desenha a parede ponto a ponto. Digite a distância e Enter.

  • Home

    Ver em 3D

    Passa ao 3D na última pose da câmera. Com a vista da parede aberta, fecha a vista.

As normas

Três normas dão nome e regra às peças

A NBR 16970-2 é a parte do projeto estrutural do LSF: ela define as peças e diz como o painel trabalha. A NBR 16970-3 trata das interfaces, e é ela que fala do vão da esquadria e de onde se pode fixar um armário. A NBR 14762 é a norma do perfil formado a frio, de onde vêm as contas de cada barra. Os itens abaixo são os que esta página usa.

ItemO que dizPeça
16970-2, 3.5guia: perfil aplicado na base e no topo de painéisG
16970-2, 3.6montante: perfil vertical sujeito a esforços gravitacionais, de vento e de sismoM, QN, KO, JK
16970-2, 3.8verga: viga de transição de forças na parte superior de aberturaverga, HT
16970-2, 3.3 e 3.9bloqueador e fita: contenção lateral dos perfisBQ, FC
16970-2, 3.12contenção lateral do painel, contra deslocamento e distorção, por fita ou treliça verticalFX
16970-2, 4.1perfis em modulação submúltipla das placas; montantes alinhados de andar a andar (in-line framing)passo
16970-2, 4.2perfis da mesma prumada sem desalinhamento e orientados para o mesmo ladoM
16970-2, 7.1 e 7.2contenção efetiva: o comprimento destravado é a distância entre contenções; força e rigidez mínimasBQ, FC
16970-2, 8.2Tabela 3, deslocamentos máximos por tipo de peçatodas
16970-3, 4.2.1vão da esquadria: esquadria mais revestimentos e chapas do requadro; peitoril com 5% de caimentoabertura
16970-3, 5.3.2 e 5.3.3fixação de objetos em montantes simples ou duplos; reforço previsto antes do chapeamentoM
14762, 9.7 a 9.9compressão, flexão e flexão composta da barra; 9.7.4 limita a esbeltez a 200peças em pé
14762, 9.6traçãoFC, FX
14762, Anexo Dforça concentrada sobre a alma, sem enrijecedorapoios
14762, 10.5ligação por parafuso auto-atarraxanteligações

Contenção que conta.

Pelo item 7.1 da 16970-2, só a contenção posta perpendicular ao montante, com força e rigidez suficientes, encurta o comprimento destravado. É por isso que bloqueador e cinta são peças de projeto, e não acabamento.

A placa e a norma brasileira.

A 16970-2 conta a contenção do painel por fita ou treliça vertical (3.12). O que a placa acrescenta como travamento fica a critério do projetista, e no CalcSteel é uma escolha explícita (veja O que leva carga e o que só fecha).

Guia, montante e o passo

O montante entra na guia, e o passo vem da placa

Corte do montante encaixado na guia: seção em C de 89 mm, a guia igual por fora e o parafuso pela mesa
O montante na guia, em corte, fora de escala na espessura da chapa.

O encaixe, a ligação mais repetida da casa

O montante desce entre as abas da guia. Na F325iT, quando a ponta dele não cabe, a máquina a esmaga (o estampo, swage), o enrijecedor da guia é cortado na faixa do montante e as duas peças saem com o furo rebaixado (dimple) onde vai o parafuso. É o encaixe do modelo FRAMECAD, o mesmo em cima e embaixo.

A regra de fixação do mercado brasileiro no app põe 2 parafusos cabeça lentilha 4,2x19 por ponta, pela mesa. A guia trabalha deitada, presa ao piso ou à guia do andar de baixo, e transmite ao apoio o que cada montante traz.

No painel da parede, o selo Encaixe conta os encontros que encostam sem folga, e Alma ⊥ parede confirma que cada perfil está com a alma atravessando a espessura da parede.

Parede de 9,00 m com 15 vãos de 600 mm e as juntas das placas de 1200 mm caindo nos montantes
A parede da frente sem as aberturas: as juntas das placas de 1200 mm (linhas fortes) caem sempre num montante.

O passo de 600 mm é metade da placa de 1,20 m, e é isso que a 16970-2 pede no item 4.1: modulação submúltipla da placa, para que toda junta tenha um montante atrás. O mercado brasileiro do app oferece 400 e 600 mm, com 600 marcado. O app conta a grade sempre a partir do mesmo canto da obra, e não do começo de cada parede, para que paredes paralelas e andares sobrepostos tenham os montantes na mesma linha. Toda parede fecha com um montante em cada ponta, mesmo que o último vão saia menor que o passo.

Na quina ficam dois montantes, um de cada parede

Quina em L vista em planta: o montante da parede da frente e o da parede do lado, cada um no seu plano
A quina em planta: um montante de cada parede, cada um no plano dela.

Onde duas paredes se encontram em L, cada uma tem o próprio montante no canto, com a alma atravessando a própria espessura. A parede que segue até o canto fecha com o montante de ponta dela; a que encosta ganha um montante próprio, o montante da quina, rótulo QN, orientado no plano dela. No modelo FRAMECAD a quina é isso: dois montantes, um de cada parede, aparafusados entre si, sem caixa fechada nem presilha. O mesmo vale para o encontro em T.

É na quina que o manual estrangeiro fala em montante duplo: na parede pronta, são duas peças lado a lado. A regra de fixação do mercado põe parafuso sextavado 4,8x19 em zigue-zague, a cada 200 mm, na quina, no T e no X.

A casa do exemplo tem quatro quinas em L, e o painel de cada parede mostra isso no selo 4 encontros · 4 L.

Como as peças da parede se encontram

O modelo de conexões FRAMECAD do app tem quatro formas de encontro. No encaixe, a ponta entra entre as abas da outra peça. Na sobreposição, a peça passa por cima das abas da outra, com a alma entalhada. No apoio, ela só encosta. E no cruzamento no vão, duas peças se cruzam fora das pontas. Quando quem recebe mostra a boca, é encaixe; quando mostra a alma, é sobreposição.

Quem chegaEm quemForma
tudo o que fica em pé: M, KO, JK, CT, CBguia, cabeceira, peitoril, banzo da vergaencaixe
bloqueador, cabeceira, peitorilas peças em pésobreposição
diagonal e vertical da verga treliçadabanzo e cabeceiraencaixe, inclinado na diagonal
verga maciçaombreira e montante de apoioapoio
montante de apoio, montante sobre o vão, ombreiraverga maciçaapoio
cinta e fita em Xface dos montantesfora da máquina, só parafuso

A abertura

A janela: o vão interrompe montantes, e alguém tem de levar a carga deles

A janela J1 tem 1,20 m de largura. No passo de 600 mm, dois montantes cairiam dentro do vão. Eles não somem: a carga que desceria por eles passa a ser levada pela verga, que a entrega de lado aos montantes do requadro. Por isso a abertura é a região da parede com mais peças por metro.

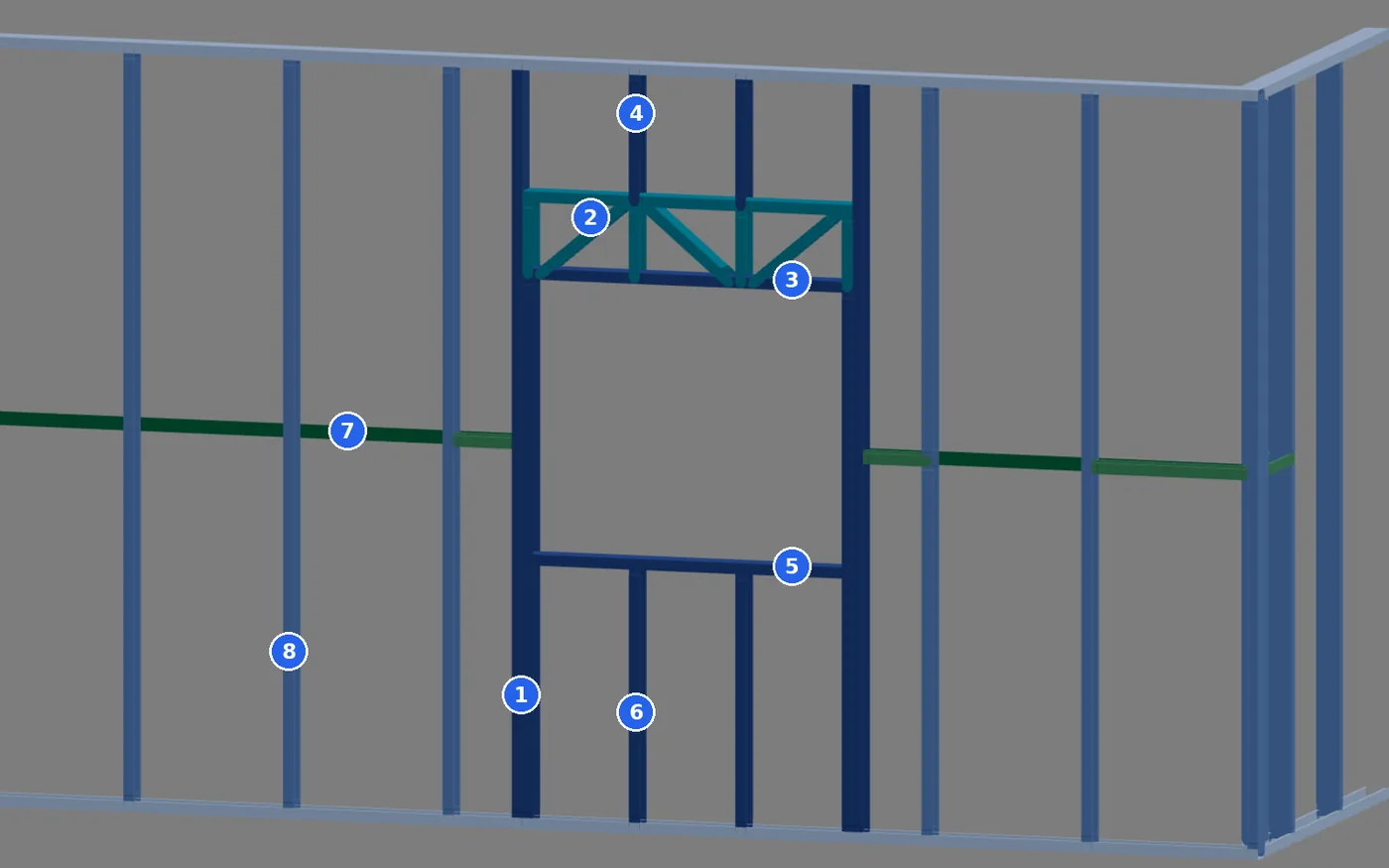

Janela J1 no 3D, com as peças da abertura numeradas
A janela J1, 1,20 x 1,00 m com peitoril a 1,00 m, no 3D. 1 ombreira e montante de apoio, lado a lado; 2 verga treliçada; 3 cabeceira; 4 montante sobre o vão; 5 peitoril; 6 montante sob a soleira; 7 cinta; 8 montante do passo.

Ombreira (KO). Inteira, da guia de baixo à de cima, de cada lado do vão. É ela que segura a parede ao lado da janela contra o vento.

Montante de apoio (JK). Encostado na ombreira, sobe até a cabeceira e a sustenta. A casa usa a opção Simples do diálogo da abertura, um montante de apoio por lado.

Cabeceira (HT). A guia deitada sobre o vão, no topo da janela, a 2,00 m. As peças de cima pousam nela.

Verga. Aqui, treliçada: um banzo em cima, a cabeceira embaixo e verticais e diagonais entre os dois, com 300 mm de altura, o padrão do diálogo da abertura.

Montantes curtos (CT e CB). Os de cima vão da verga à guia superior; os de baixo, da guia inferior ao peitoril.

Peitoril (SL). A soleira da janela, montada de boca para baixo: o montante curto de baixo entra pela boca dela, em encaixe.

NBR 16970-3, 4.2.1.

O vão estrutural é maior que a esquadria: soma-se a ela a espessura dos revestimentos e das chapas do requadro, e o peitoril pede caimento mínimo de 5%.

A porta, com as medidas, e a ombreira de costas

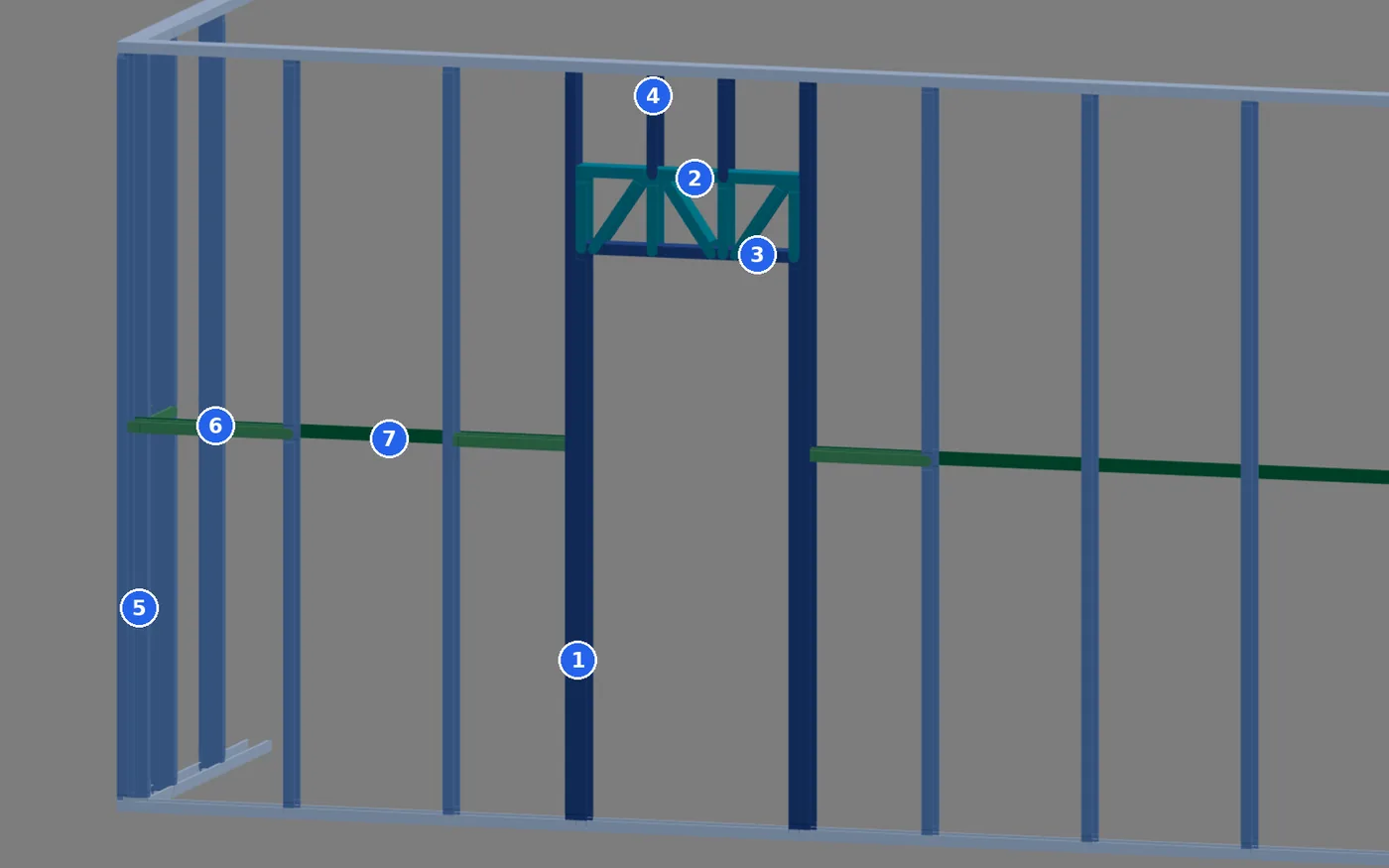

Porta P1 no 3D, com as peças da abertura numeradas
A porta P1 no 3D. 1 ombreira e montante de apoio; 2 verga treliçada; 3 cabeceira; 4 montante sobre o vão; 5 quina; 6 bloqueador; 7 cinta.
Porta P1 em vista com as medidas: vão de 0,80 m, cabeceira a 2,10 m e verga treliçada de 0,30 m
A porta P1 em vista, medidas em metros, nas cores do 3D.

A porta repete a janela sem o peitoril: ombreira inteira dos dois lados, montante de apoio até a cabeceira a 2,10 m, a verga treliçada de 0,30 m por cima e, dela à guia superior, dois montantes curtos. A porta tem 0,80 m de vão e a verga vence esse vão inteiro.

Ombreira e montante de apoio em planta, costas com costas: a ombreira com a boca para fora do vão
A ombreira de costas, em planta.

Costas com costas

No modelo FRAMECAD a ombreira fica de costas para o montante de apoio, como o par de colchetes ][: a ombreira com a boca virada para fora do vão, o montante de apoio e o montante de ponta da verga com a boca para o vão. As duas almas se encostam e são aparafusadas pela alma, com sextavado 4,8x19 a cada 600 mm, no mínimo dois, pela regra do mercado.

Treliçada ou maciça

O diálogo da abertura oferece verga treliçada, a desta casa, ou de perfil. A verga de perfil é maciça: Caixão (dois perfis de boca a boca), I (dois perfis encostados pela alma) ou Simples, e pousa no montante de apoio. É ela que usa o perfil da linha Verga da aba Estrutura, o C de 1,15 mm, e ela está detalhada em Vergas.

Atalhos

  • D↵

    Adicionar porta

    Abre o painel da porta; depois clique na parede. Armada, desarma.

  • J↵

    Adicionar janela

    Abre o painel da janela; depois clique na parede. Armada, desarma.

  • G↵

    Verga

    Clique numa verga para abrir a abertura dela no rodapé.

Travamento e contraventamento

Bloqueador e cinta: a linha que corta o montante ao meio

Um montante de 2,80 m comprimido, sozinho, flamba de lado numa onda só, do piso ao teto. Se uma peça o segura no meio, a onda precisa caber em 1,40 m, e a força que ele aguenta sobe muito, porque a carga crítica cai com o quadrado do comprimento. Essa peça é a linha de travamento: uma cinta, a fita horizontal aparafusada na face dos montantes, e bloqueadores, pedaços de perfil deitados entre dois montantes, que dão à linha onde se apoiar.

Linha de bloqueador e cinta na meia altura e a flambagem do montante: uma onda de 2,80 m sem a linha, duas de 1,40 m com ela
À esquerda, a linha de travamento numa parede; à direita, a forma de flambagem do montante sem e com ela, exagerada.

A parede já nasce travada

Toda parede nova de LSF no CalcSteel nasce com uma linha na meia altura: no pé-direito de 2,80 m, o montante fica com 1,40 m destravado. A cinta vai numa face e para nos vãos de porta e janela; em cada trecho contínuo dela, o bloqueador entra no primeiro e no último vão entre montantes, para a linha ter onde se ancorar nas duas pontas, e a cada 3,60 m, pela regra do mercado. É a mesma peça da ferramenta Fita e bloqueador: dá para tirar, mudar ou acrescentar linhas por ela.

A regra do mercado, na ferramenta

Quando você lança o travamento pela ferramenta, a regra do mercado brasileiro do app divide a altura em partes iguais de no máximo 1,25 m, contando as guias. Num pé-direito de 2,80 m isso dá duas linhas, a 0,93 m e a 1,87 m, e o montante fica com 0,93 m destravado.

No encontro com outra parede, a cinta da parede que encosta para na face da contínua, sem atravessá-la; a da contínua segue até a ponta. O bloqueador passa por cima das abas dos montantes com a alma entalhada: é a sobreposição do modelo FRAMECAD. E a linha só conta como contenção porque é perpendicular ao montante e tem força e rigidez, como pede a NBR 16970-2 nos itens 7.1 e 7.2.

A fita em X segura a parede inteira contra o vento

Fita em X num trecho de 3,00 m: o vento de lado, o ângulo entre 30° e 60° e o alvo de 45°
Uma fita em X num trecho de 3,00 m da parede de 2,80 m.

O bloqueador e a cinta seguram cada montante. Quem segura a parede é outra peça. Empurrada de lado pelo vento, uma grade de montantes e guias com ligações simples se deforma em paralelogramo. A fita em X, duas diagonais de fita de aço do pé de uma peça em pé à cabeça da outra, impede isso: uma das diagonais se estica e segura.

No app ela se lança com a ferramenta Fita e bloqueador, tipo Fita em X. O perfil é o RET 50x0.95, o mesmo da cinta, e a fita vai nas duas faces da parede por padrão: numa face só, ela torceria o montante. O ângulo com a horizontal fica entre 30° e 60°, e o lançamento automático procura os 45°.

Fita é chapa fina: estica bem e não aguenta compressão. Em cada direção do vento, trabalha a diagonal tracionada. Por isso o X tem duas diagonais, e por isso o motor calcula a fita como tirante (veja O que o motor verifica).

O aviso que o motor dá. Se uma direção da planta não tem nenhuma fita em X nem treliça vertical, o cálculo traz o aviso, em vermelho, com a direção que ficou sem contraventamento (X ou Z): "Light steel framing: nenhuma fita em X nem treliça vertical contraventa a direção X. A placa sozinha não conta como contraventamento: desenhe a fita ou a treliça nas paredes dessa direção." A casa do exemplo recebe as fitas em Fita e bloqueador.

Atalhos

  • BL↵

    Fita e bloqueador

    Lança fita e bloqueador de travamento entre montantes.

O que leva carga e o que só fecha

Três trabalhos: levar, travar e fechar

Leva carga

Guia, montante, montante da quina, ombreira, montante de apoio, cabeceira, verga, montantes curtos e peitoril. Recebem o peso do telhado, do forro e da própria parede, e o vento, e levam tudo até a fundação.

Trava

Bloqueador e cinta, que seguram cada montante de lado; fita em X, que segura o painel inteiro. Quase não levam carga de peso, mas sem elas as peças de carga flambam antes da hora.

Só fecha

Placas, isolamento, membrana e acabamento. Pesam e passam o vento à grade, mas, no padrão do app, não contam como estrutura.

Camadas da parede externa, de fora para dentro: cimentícia, membrana, OSB, montante com lã e gesso
As camadas padrão da parede externa no mercado brasileiro do app, em milímetros, fora de escala.

O peso do fechamento

Camadakgf/m²
Placa externa10
Placa interna12
Revestimento externo12
Revestimento interno1

Padrão do mercado brasileiro no app: 35 kgf/m² de parede, perto de 0,34 kN/m².

A placa padrão é de 1,20 x 2,40 m. Por fora, OSB de 11,1 mm, aparafusado com parafuso trombeta 4,2x32 a cada 150 mm na borda e 300 mm no campo, membrana hidrófuga e placa cimentícia de 10 mm; no meio, lã de 50 mm; por dentro, gesso ST de 12,5 mm. A placa entra no cálculo como peso e como a superfície que recebe o vento e o passa aos montantes.

A placa como travamento é escolha sua.

Na aba Estrutura, o bloco "Travamentos por placa" tem quatro chaves: restringe distorção e reduz flambagem, pelos painéis externos e pelos internos. Todas nascem desligadas. Ligar uma é dizer ao motor que aquela placa trava os montantes, e o próprio app a marca como fora da norma brasileira e de responsabilidade do projetista. No padrão, quem trava é o aço.

A parede no app: um clique e o painel diz o que ela é

Clique numa parede no 3D ou na planta e ela fica laranja, com um painel embaixo. A parede da frente da casa aparece como Parede 4, externa, 9,00 m.

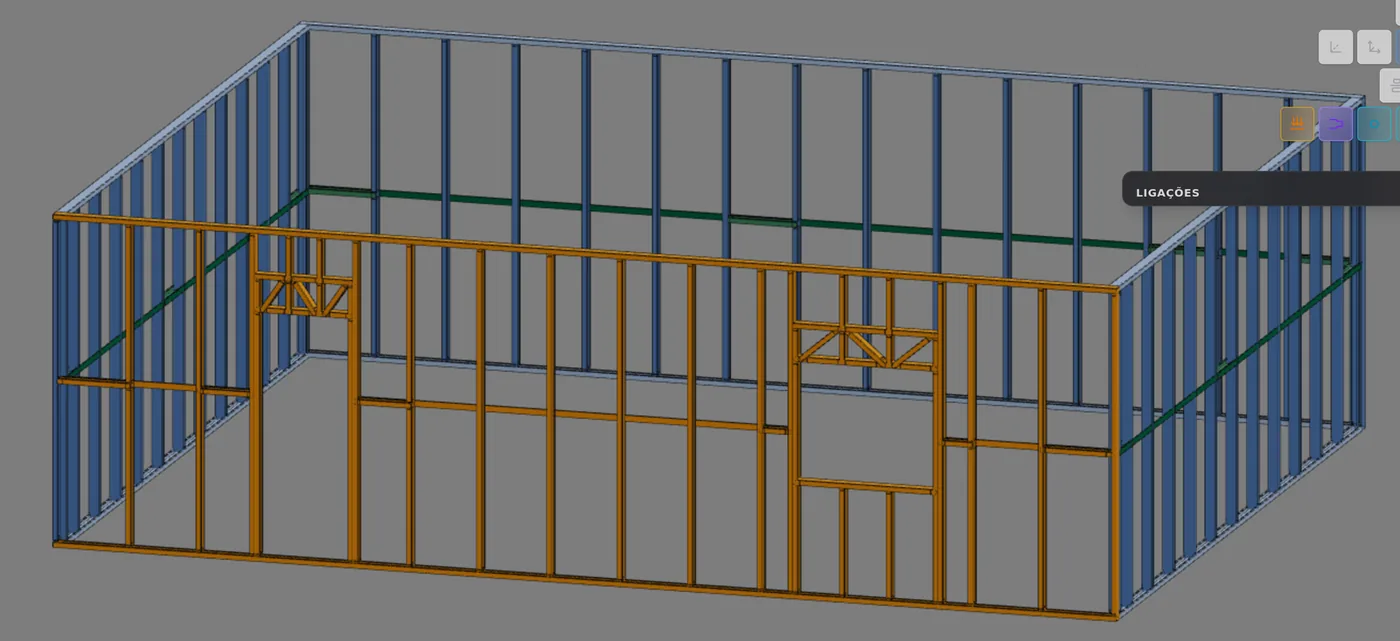

Parede da frente selecionada no 3D, em laranja
A parede da frente selecionada no 3D.

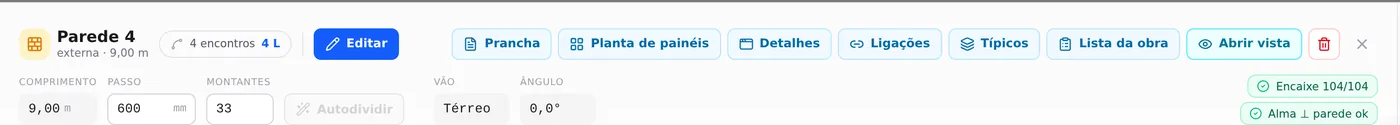

Painel da parede com comprimento, passo, montantes, vão, ângulo e os selos de conferência
O painel da parede: comprimento, passo, montantes, vão e ângulo, e os dois selos de conferência.
CampoO que é
Comprimentoo comprimento da parede, só leitura: 9,00 m
Passoa distância entre montantes, em mm, editável parede a parede: 600
Montantesquantas barras em pé a parede tem, contando as da abertura, da verga e da quina; editável
Autodividirredistribui os montantes por igual, sem painel curto no fim; fica apagado em parede com abertura, como esta, porque o vão quebra a divisão
Vão e Ânguloos pavimentos que a parede vence (aqui, Térreo) e a direção dela em planta (0,0°)
Encaixe 104/104dos 104 encontros de ponta de montante com guia, 104 se tocam, sem folga
Alma ⊥ parede oknenhum montante com a alma fora da direção da espessura da parede; o da quina, virado para a outra parede, não conta como desalinho

Os botões da linha de cima abrem as saídas da parede: Prancha, Planta de painéis, Detalhes, Ligações, Típicos, Lista da obra e Abrir vista. As saídas têm página própria: Pranchas do LSF, Detalhes típicos e Lista de corte, quantitativo, DXF e IFC; Ligações abre o Painel de ligações. O botão Editar abre a parede para mexer peça por peça, e Ferramentas de edição o percorre.

Atalhos

  • ED↵

    Editar a parede

    Edita os elementos da parede selecionada. De novo, conclui.

    com uma parede selecionada

  • AV↵

    Vista da parede

    Abre a elevação da parede selecionada, lida de fora. De novo, volta.

    com uma parede selecionada

  • AD↵

    Autodividir

    Redistribui os montantes por igual. Com montantes selecionados na vista, só o trecho.

    com uma parede selecionada

  • PN↵

    Prancha do painel

    Cria a prancha do painel das paredes selecionadas, ou abre a que existe.

    com parede selecionada

  • PP↵

    Planta de painéis

    Cria uma planta de painéis do pavimento da parede, outra a cada vez.

    com parede selecionada

  • LO↵

    Lista da obra

    Cria as folhas da lista de corte da obra que faltam e abre a primeira.

    com parede selecionada

O que o motor verifica

Cada peça, a sua verificação

O motor do LSF monta o modelo de barras da casa inteira, calcula os esforços de cada combinação e verifica cada barra pela NBR 14762, com as regras próprias do LSF da NBR 16970-2 por cima. O papel da peça decide o que entra na conta.

PeçaO que o motor confereBase
Montante e montante da quinacompressão, flexão pelo vento e as duas juntas, com o comprimento destravado entre linhas de travamento; esbeltez até 200; deslocamento no meio da altura até h/300, medido entre as pontas14762: 9.7, 9.8, 9.9, 9.7.4; 16970-2: 7.1, Tab. 3
Ombreira, montante de apoio, montantes curtostrabalham como montante; os curtos são articulados nas pontas, porque pousam em peça contínuaidem
Guiabarra do modelo, trecho a trecho, de montante a montante; esmagamento da alma onde a peça em pé pousa; trecho mais curto que a altura do perfil não é viga e fica sem as verificações de flexão14762: 9.8, Anexo D
Cabeceira e peitorilbarras articuladas nas pontas, verificadas com os esforços do modelo14762: 9.7 a 9.9
Verga treliçadabanzo, cabeceira, verticais e diagonais como barras da treliça, cada uma com a sua força14762: 9.6 a 9.9
Verga maciçaarticulada nas pontas; flecha até L/50016970-2: Tab. 3
Bloqueadorcompressão, com o comprimento dele, sob a força de travamento da linha16970-2: 7.2; 14762: 9.7
Cintasó tração, sob a mesma força; a rigidez da linha contra a mínima pedida16970-2: 7.2; 14762: 9.6
Fita em Xtirante: em cada combinação a diagonal comprimida sai do modelo, e a tracionada trabalha14762: 9.6
A parede inteiratopo até H/400 e, entre andares, até h/500; o aviso de direção sem contraventamento16970-2: 8.2

A força na linha de travamento

Para cada montante travado, a NBR 16970-2 (7.2) pede Fbr = 0,004·NSd de força e Sbr = 2·γr·NSd/Lbc de rigidez, com γr = 1,35. O motor soma as parcelas de todos os montantes que a linha trava, combinação a combinação, até o ponto onde ela se ancora, e verifica cinta e bloqueador com essa soma, num passo próprio: a linha não entra no modelo de barras da casa.

Por que a fita sai do modelo

Uma fita comprimida flamba com quase nada. Se o modelo a mantivesse, ela levaria uma compressão que não consegue levar. Em cada combinação o motor tira a diagonal comprimida e refaz a conta, e só a tracionada fica, como na parede de verdade.

E o que fica com o projetista

Saber o que o motor não confere é tão útil quanto saber o que ele confere. Três itens da parede ficam fora do cálculo de barras e são responsabilidade do projeto.

  1. A resistência das ligações. A quantidade de parafusos de cada encontro vem da regra de fixação do mercado: é uma regra construtiva, e o app a conta e lista. A resistência do parafuso auto-atarraxante, ao corte e ao arrancamento, é o item 10.5 da NBR 14762, e não entra na verificação das barras.
  2. A ancoragem na fundação. Os chumbadores que prendem a guia inferior à fundação e seguram a parede contra o tombamento e o arrancamento pelo vento são o item 6 da NBR 16970-2. As reações de apoio saem do cálculo; o dimensionamento da ancoragem é do projeto.
  3. A placa como estrutura. Com as chaves de travamento por placa desligadas, o padrão, a placa é só peso e superfície de vento. Ligar uma chave faz o motor contar com ela, e a responsabilidade pela escolha é sua.

A regra de fixação do mercado brasileiro

EncontroParafusoQuantidade
Montante na guiacabeça lentilha 4,2x19, pela mesa2 por ponta
Peças da aberturasextavado 4,8x19, pela almaa cada 600 mm, no mínimo 2
Quina, T e Xsextavado 4,8x19, em zigue-zaguea cada 200 mm
Emenda de guiacabeça lentilha 4,2x194 de cada lado, sobreposição de 150 mm
Placa de OSB 11,1trombeta 4,2x32150 mm na borda, 300 mm no campo

Valores padrão do mercado brasileiro no app, editáveis, com base na apostila de LSF do IFSul e no DATec 015 do OSB. O passo de 200 mm na quina é o padrão do app.

Fixar na parede pronta, NBR 16970-3, 5.3.2 e 5.3.3.

Objeto pesado se fixa no montante, simples ou duplo, com parafuso ou parafuso e bucha, com 400 mm entre pontos. Bancada de pia e tanque, suporte de TV, dispositivo de acessibilidade e armador de rede pedem reforço previsto no projeto e posto antes do chapeamento.

Atalhos

  • Ctrl+Enter

    Calcular a obra

    Manda a obra para o motor, como o botão Calcular.

Resumo

A parede, numa linha

Guias no piso e no topo → montantes a cada 600 mm, contados do canto da obra → um montante de cada parede na quina → em volta do vão, ombreira, montante de apoio, cabeceira, verga e montantes curtos → linha de bloqueador e cinta na meia altura → fita em X nas duas direções → placa que fecha e pesa.

O exemplo até aqui

  • 9 x 7 m: térrea, quatro quinas em L
  • 2,80 m: pé-direito
  • P1 J1: porta 0,80 x 2,10 e janela 1,20 x 1,00
  • 1,40 m: montante destravado

Fontes desta página.

ABNT NBR 16970-2:2022 (3.3, 3.5, 3.6, 3.8, 3.9, 3.12, 4.1, 4.2, item 6, 7.1, 7.2, 8.2 e Tabela 3). ABNT NBR 16970-3 (4.2.1, 5.3.2, 5.3.3), pelo texto da consulta nacional. ABNT NBR 14762:2010 (9.6, 9.7, 9.7.4, 9.8, 9.9, 10.5, Anexo D), citadas pelo item. Manual CBCA Steel Framing: Engenharia, 2.2.2 e exemplo 6.4: linha de travamento na meia altura. Apostila de LSF do IFSul e DATec 015 do OSB: fixação e fechamento. Modelo de conexões FRAMECAD do CalcSteel, outubro de 2026: códigos, formas de encontro, quina e ombreira de costas. Perfis, passos, cargas, placas e regras do mercado: catálogo do CalcSteel, outubro de 2026. As capturas são do app; os diagramas são desenhos nossos.
