Mercado e catálogo

Um país, um pacote de padrões

Obra de LSF não começa em branco. Antes da primeira parede, a obra precisa de um perfil para cada um dos 14 papéis (montante, guia, verga, viga de piso, banzo, terça e os outros), de um aço, de um passo de montantes, das cargas de placa e de uma norma de vento. No CalcSteel, tudo isso chega junto, num pacote por país: o mercado da obra.

O pacote vem do catálogo do CalcSteel. Ele traz também o que vem depois: os parafusos de cada ligação, as placas do fechamento, as máquinas perfiladeiras e os arquivos que elas leem.

Para a casa do exemplo, a resposta é curta: o mercado é o Brasil, o único com os 14 papéis definidos. Esta página mostra o resto porque a pergunta aparece. Um cliente com obra fora do país, um IP que diz outro lugar, um colega que trocou o selo sem querer. Saber o que cada país traz evita calcular com um padrão que não existe.

• 4: mercados com pacote próprio: Brasil, Estados Unidos, Austrália e Nova Zelândia
• 14: papéis de perfil; só o Brasil define os 14
• 2: papéis definidos nos outros três: montante e guia
• 0: campos a preencher na casa do exemplo, no Brasil

Do catálogo à caixa da obra

O mercado é a resposta a uma pergunta que o engenheiro faz sem perceber: o que se vende e se monta aqui? No Brasil, o montante de 90 mm em aço ZAR, a modulação de 400 ou 600 mm, a placa de OSB de 11,1 mm e o parafuso cabeça lentilha de 4,2 x 19 mm. Nos Estados Unidos, outra família de perfis, outro aço, outro passo. O CalcSteel guarda essas respostas no catálogo, um pacote por país, e entrega à obra o pacote do país dela.

Aço, modulação e vento mudam de país para país

No mercado, a norma é uma variável como o perfil: cada país tem a sua. A linha do Brasil declara a NBR 14762, a dos Estados Unidos a AISI S100, a da Austrália e da Nova Zelândia a AS/NZS 4600. O que muda com ela, na prática, é o aço que se pode usar, a modulação que o mercado vende e a norma de vento. Os exemplos usam só as normas brasileiras.

O ZAR-230 do padrão

O aço padrão do Brasil é o ZAR-230, com fy 230 e fu 310 MPa. Ele não está na Tabela 1: entra pelo 4.1.3, porque fu/fy = 310/230 = 1,35, acima de 1,08. A linha do Brasil declara a NBR 15253 como fonte da lista de aços.

A modulação

O passo de 400 ou 600 mm do Brasil vem de um estudo de produto declarado na própria linha, e casa com a placa de 1,20 m. Os Estados Unidos usam 305, 406 e 610 mm, que são 12, 16 e 24 polegadas. Austrália e Nova Zelândia, 450 e 600 mm.

Brasil, e nada a preencher

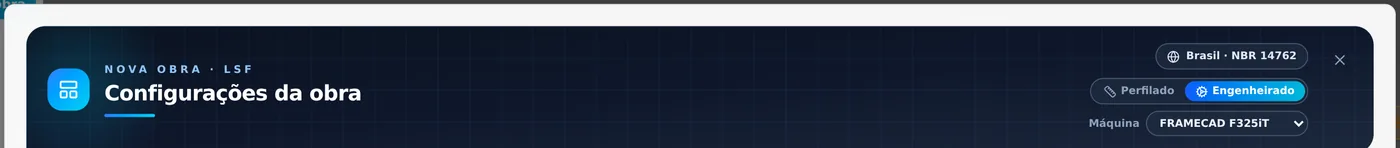

A casa térrea de 9 x 7 m, com pé-direito de 2,80 m, fica no Brasil. O selo do cabeçalho diz Brasil · NBR 14762, a fabricação é Engenheirado na FRAMECAD F325iT e o botão do fim da caixa diz Concluir: o mercado não deixou campo vazio.

O que a linha do Brasil põe na casa, papel a papel. Na obra engenheirada, os papéis que a máquina forma recebem o perfil dela por cima do mercado: é por isso que o montante sai FRAMECAD de 89 mm, e não o C 90 do catálogo brasileiro.

• 600 mm: passo padrão
• 6000 mm: barra máxima de guia e montante
• 2,80 m: pé-direito padrão
• 0: faltas: Concluir liberado

1. Veja de onde veio o selo

Na obra nova, o mercado chega sozinho, nesta ordem: a última escolha feita neste navegador; o país da sua conexão de internet; o país da sua conta. A primeira resposta que existir vence. A escolha fica gravada no navegador, então quem trocou o selo uma vez vê o mesmo país em toda obra nova dali em diante.

2. Clique no selo

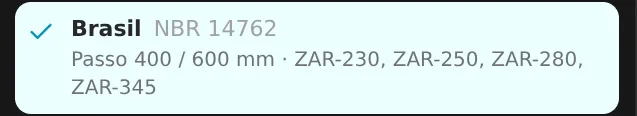

Abre a lista Mercado da obra. Cada linha traz o país, a norma declarada, os passos aceitos e os aços. A lista tem só os países com pacote próprio: Austrália, Brasil, Nova Zelândia e Estados Unidos.

3. Escolha outro país, se for o caso

Obra sem parede troca na hora. Obra com barras pede confirmação antes: diz quantas barras mudam de perfil e quantas ficam como estão porque o mercado novo não tem perfil para o papel delas, e avisa que passo, aço, cargas e norma de vento também mudam. Um Ctrl+Z desfaz a troca inteira.

4. Troque para Estados Unidos e abra Estrutura

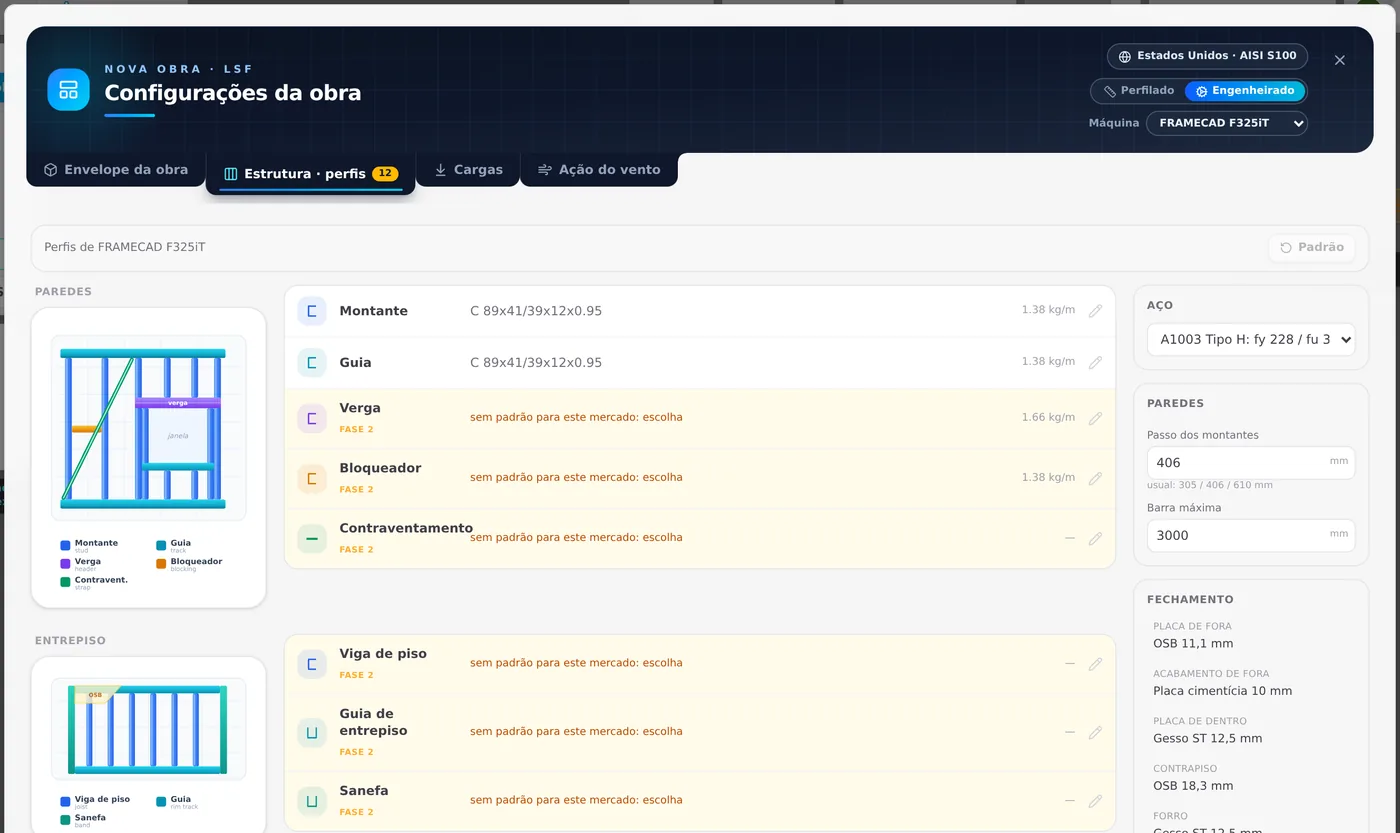

A linha dos Estados Unidos define só dois papéis: guia e montante, na família SSMA. Os outros doze ficam em âmbar com sem padrão para este mercado: escolha, e a aba ganha a bolinha laranja com 12. O aço vira A1003 Tipo H e o passo, 406 mm.

Repare no lado direito: a barra máxima e o fechamento inteiro (OSB 11,1 mm, cimentícia 10 mm, gesso ST 12,5 mm) são os do Brasil. A linha dos Estados Unidos não define esses campos, e a obra os herda.

5. Mude para Perfilado e volte à Estrutura

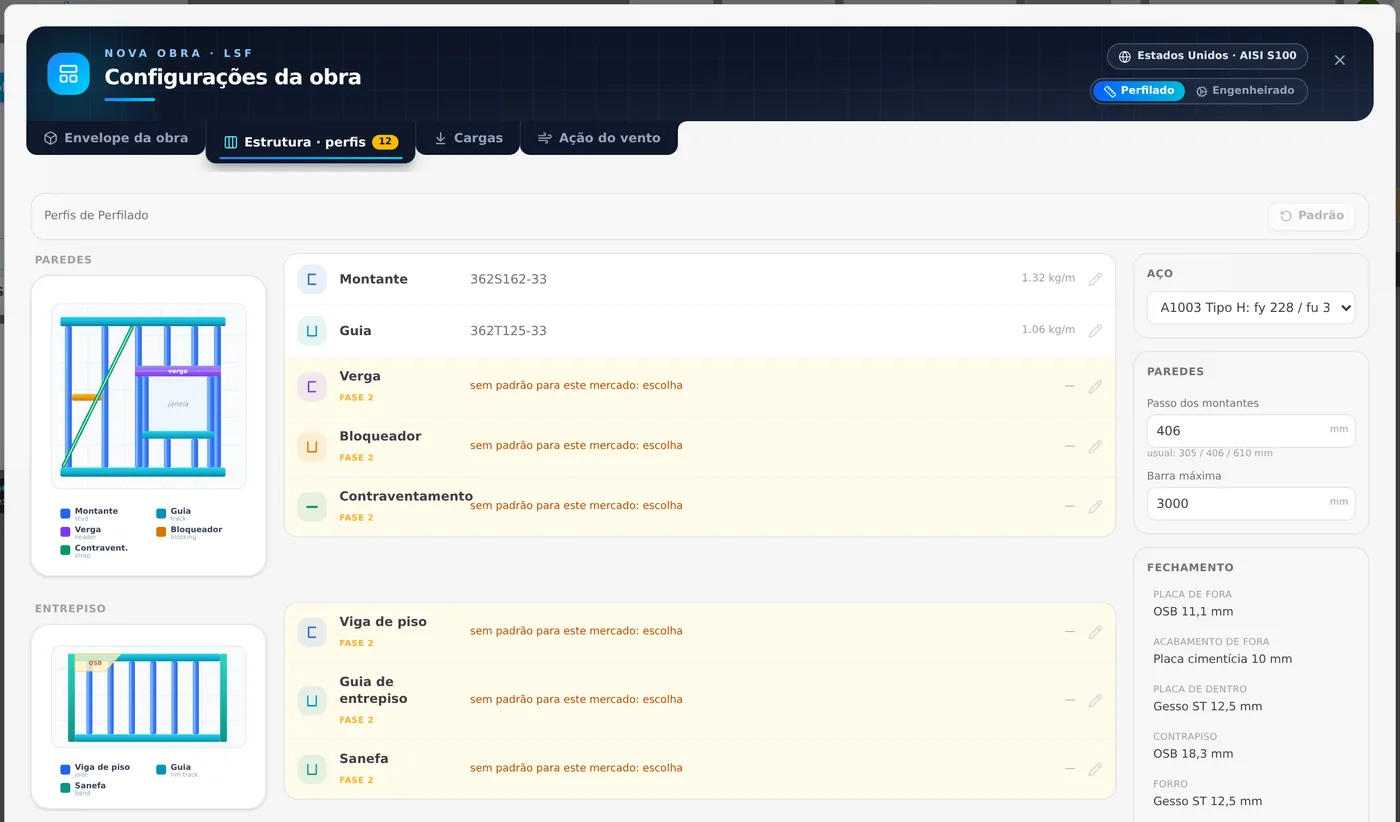

Sem a máquina por cima, aparece o que o mercado traz de fato: 362S162-33 no montante e 362T125-33 na guia, e nada mais. A troca de modelo devolve a caixa à aba Envelope; volte à Estrutura para ver os perfis.

6. O botão do fim diz Faltam 12

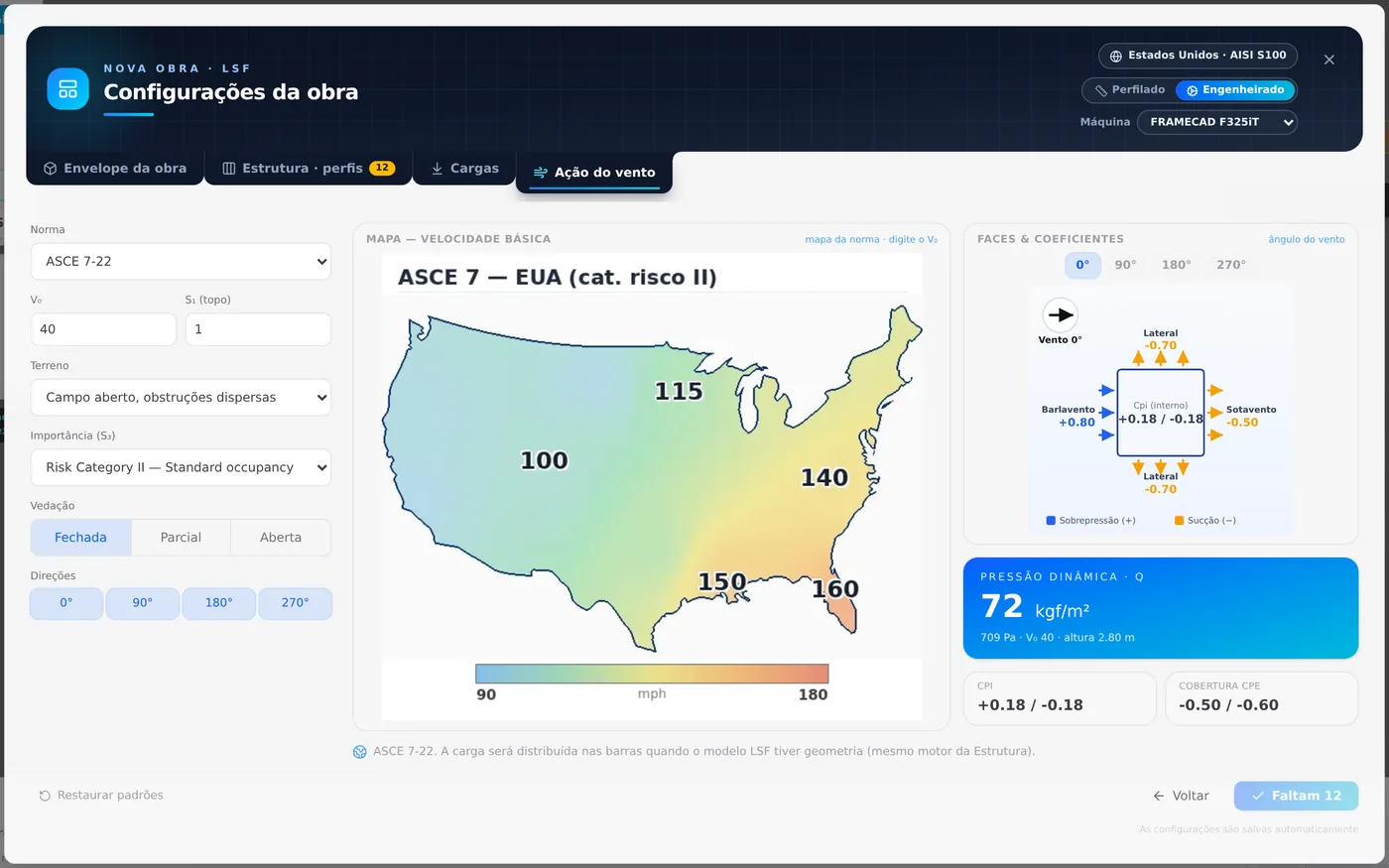

Em qualquer aba, o botão Concluir fica cinza e troca de texto: Faltam 12. Ao passar o mouse, a dica completa: "Faltam 12 campos que o mercado da obra não define". Trocar o aço no seletor não muda a conta, porque as doze faltas são de perfil. A norma de vento, aqui, veio do mercado: ASCE 7-22, com o mapa dos Estados Unidos.

País sem linha: herda o Brasil, menos o vento

A lista do seletor tem quatro países, mas a obra pode chegar com qualquer outro: pela internet de quem abriu, ou pelo país da conta. Veja o caso da Espanha, que não tem pacote próprio. Ela herda o pacote inteiro do Brasil: os 14 papéis, os ZAR, o passo de 600 mm e as cargas. Só uma coisa não vem junto.

7. Abra Ação do vento

A norma de vento não se herda: ela é a do país da obra, e a EN 1991-1-4, que vale para a Europa inteira, não entra sozinha. O campo Norma fica em âmbar, com escolha a norma, e o botão diz Faltam 1.

8. Escolha a norma, e depois confira o V₀

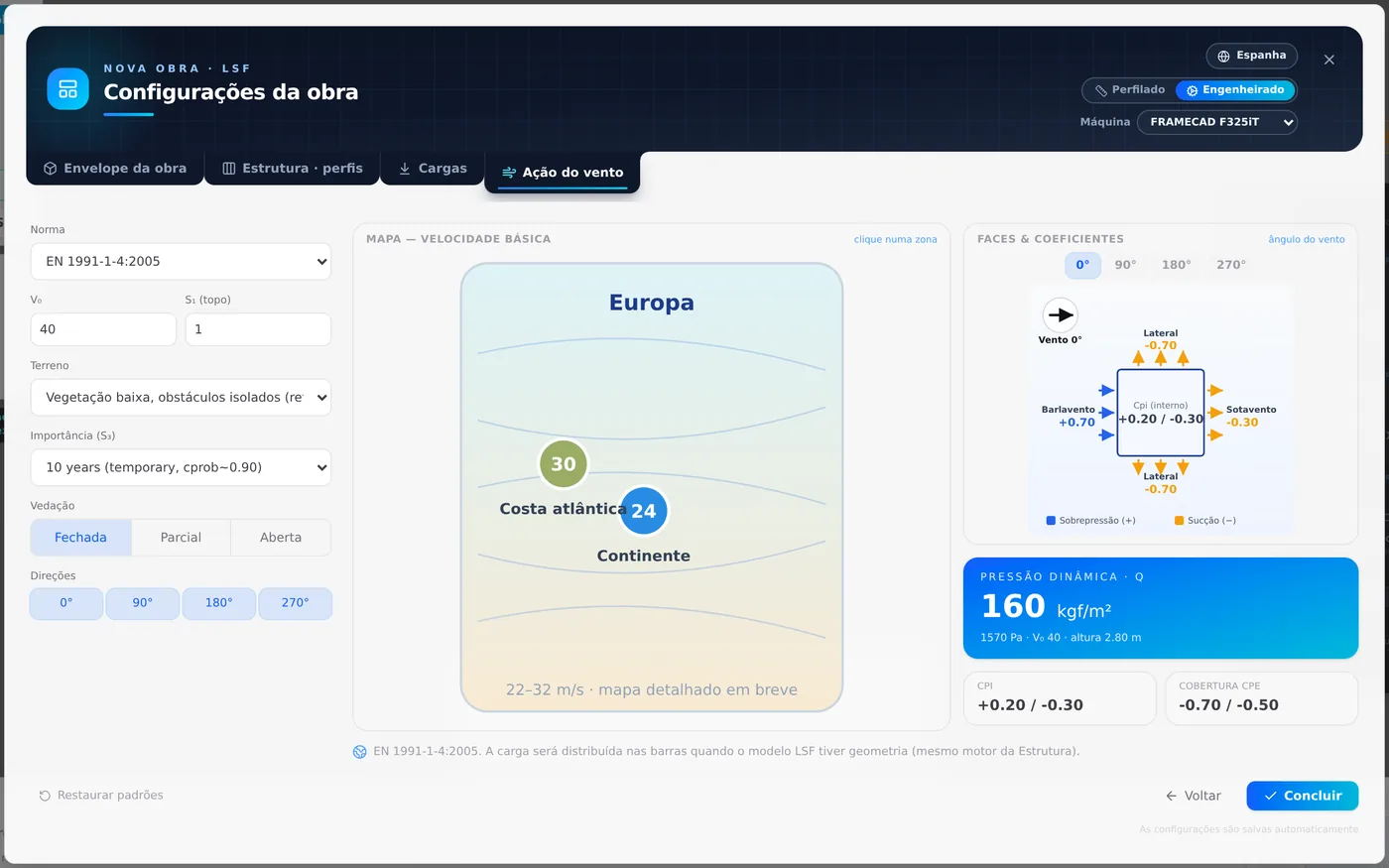

Escolher a norma tira a falta. Em seguida, confira o V₀ e ponha o do lugar da obra: o mapa da EN mostra a Europa entre 22 e 32 m/s. A pressão da caixa azul acompanha a norma e o V₀ escolhidos.

Brasil e Estados Unidos lado a lado

Tudo que está nesta página foi lido no catálogo do CalcSteel em outubro de 2026. Campo marcado BR é herdado do Brasil.

Herança, a regra

País sem linha recebe a linha do Brasil inteira. País com linha incompleta é completado campo a campo; peças e ligações, item a item. O perfil por papel não se herda: papel sem perfil do país fica vazio e entra em Faltam.

O perfil do catálogo

No Brasil, 15 perfis C (90, 140 e 200 mm) e 15 U (92, 142 e 202 mm), de 0,80 a 2,00 mm, mais a cartola e a fita que a linha cita. Nos perfis FRAMECAD, Howick e SSMA, a espessura do catálogo já é a do aço-base, sem o zinco.

Máquinas, arquivos, detalhes e parafusos

A máquina é a mesma em qualquer mercado; os perfis dela entram por cima do mercado nos papéis que ela forma.

Quando o botão diz Faltam N

"Faltam N" conta os campos que o mercado não definiu e que você ainda não preencheu. Cada falta vive numa aba, que ganha a bolinha laranja com o número. Preencher o campo tira a falta na hora. Numa obra nova engenheirada na FRAMECAD:

1. Troquei o aço e o número não baixou. O aço só tira a falta de aço. As faltas de perfil saem uma a uma, papel a papel, na aba Estrutura.
2. Toda obra nova abre em outro país. A última escolha do seletor fica gravada no navegador e vence o país da internet e o da conta. Troque o selo de volta uma vez: a escolha nova passa a valer.
3. Troquei de país e quero voltar. A troca de mercado é um passo só do Ctrl+Z: ele devolve perfis, aço, passo, cargas e vento como estavam. Depois de trocar, releia a aba Estrutura.

Os países que não estão na lista

Só quatro países aparecem no seletor. Um quinto país só chega à obra pela internet de quem abriu ou pelo país da conta, e aí herda o Brasil. Isso tem duas leituras, e as duas valem para o engenheiro:

O que a herança garante

A obra não fica sem perfil, sem aço, sem cargas nem sem regra de ligação. Todo país recebe um pacote completo, e a obra abre pronta para desenhar.

O que conferir

Que esse pacote se venda no país. Uma obra em Portugal abre com perfil, aço ZAR e parafusos do Brasil, e o Concluir só pede a norma de vento. Confira perfil, aço e parafuso com o fornecedor do lugar.

O mercado preenche; o cálculo lê a configuração

O mercado age uma vez, na hora em que a obra recebe o pacote ou troca de país. Ele escreve números na configuração da obra. Depois disso, o cálculo lê a configuração como ela está, e não pergunta de que país ela veio.

O caminho, numa linha

Configurações da obra → selo do cabeçalho → conferir o país → se for outro, escolher na lista → Estrutura: escolher o perfil de cada linha em âmbar → Ação do vento: escolher a norma e o V₀ do lugar → Concluir.

O exemplo até aqui

• BR: mercado da obra
• 14: papéis com perfil
• 230 MPa: fy do ZAR-230
• 0: faltas
