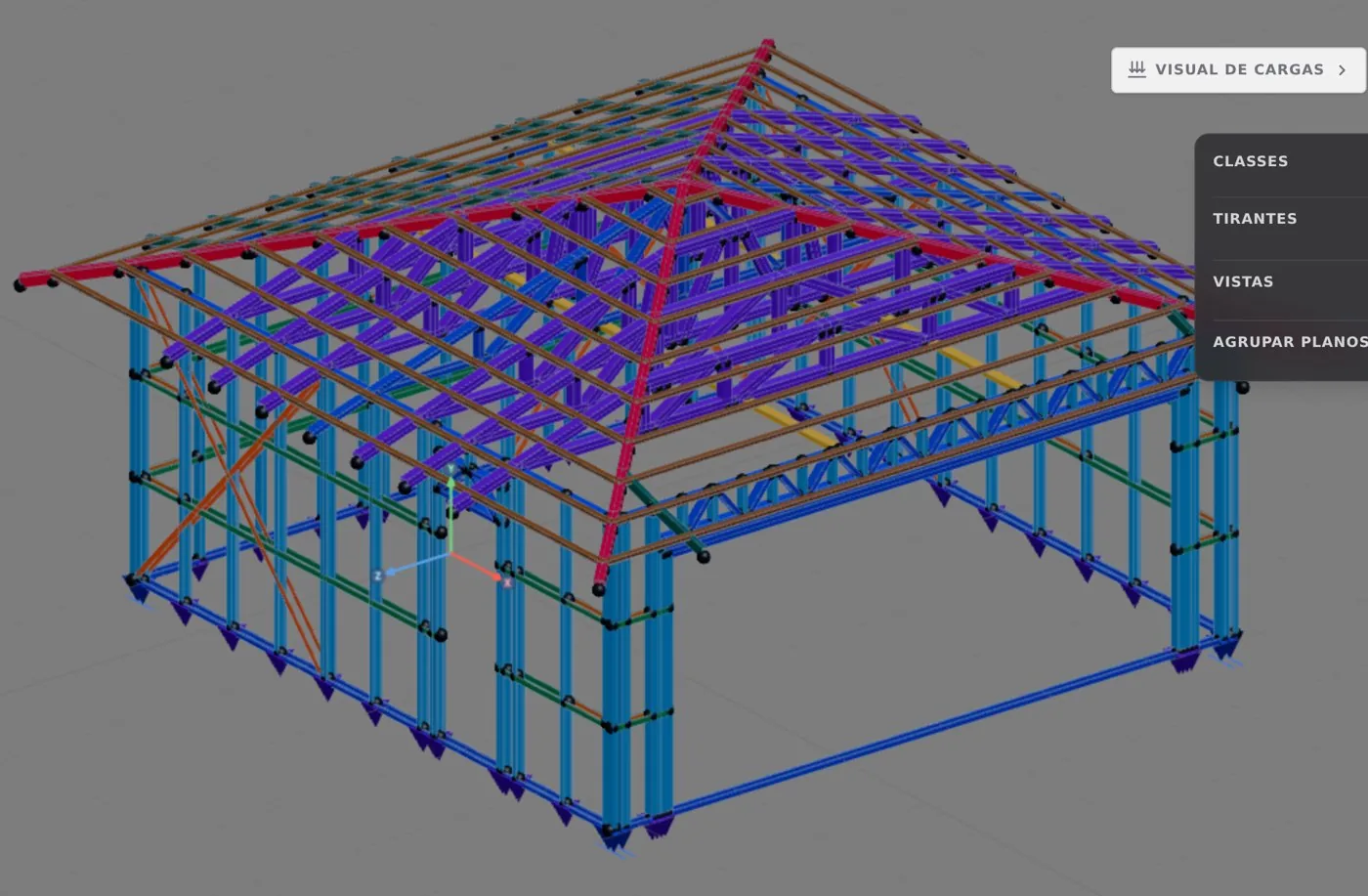

Garagem de quatro águas

Pouca parede, um vão grande

A garagem é o oposto da Casa de 60 m². Lá havia oito paredes e seis aberturas pequenas; aqui há quatro paredes, nenhuma interna, e uma delas é quase toda portão: 5,00 m de vão numa parede de 6,00 m.

Isso muda três decisões. Onde pôr o portão em relação ao telhado, como vencer os 5,00 m sem um montante no meio, e como contraventar a parede do portão quando não sobra painel cheio para a fita. Cada uma tem a sua ferramenta, e o exemplo mostra a ordem em que elas entram.

O resto é o caminho de sempre: assistente, paredes, aberturas, fita, travamento, telhado, cálculo e saídas, um passo por ferramenta, com a página que a ensina.

O que o cliente pediu

Um quadrado de 6,00 x 6,00 m pelos eixos, sem parede interna, para um carro e uma bancada. O portão de 5,00 x 2,20 m fica na parede da direita, que o app chama de Parede 1; a porta de 0,80 x 2,10 m, na frente (Parede 4), perto do canto do portão. Fundo e esquerda são paredes cheias. O telhado cai para os quatro lados.

O que este exemplo traz de novo

Três ferramentas que a Casa de 60 m² não usou: a Verga trocada numa abertura só, a Treliça de parede, parcial, sobre o portão, e o Pilar caixa nos cantos. Uma decisão de telhado: com quatro águas, o portão fica num lado que recebe pouca carga. E um conserto pelo card do perfil.

Corte e a parede do portão

O corte A passa pela garagem de fundo a frente e mostra o pé-direito de 2,60 m e as águas a 30% (16,7°), com o beiral de 600 mm dos dois lados. Num quadrado com quatro águas, as quatro se encontram num ponto só: são quatro espigões e nenhuma cumeeira.

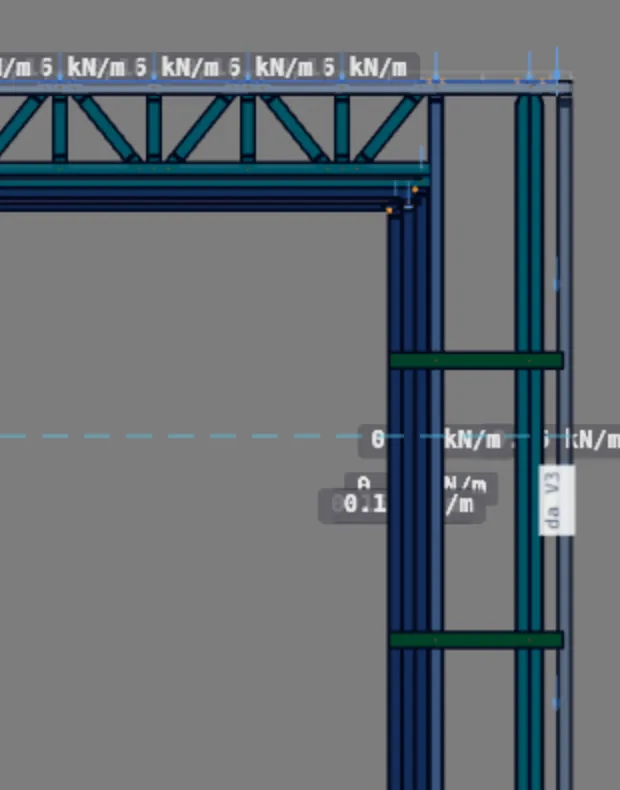

A elevação da Parede 1 mostra como o vão do portão se fecha por cima. A verga baixa (caixão, 89 mm) apoia nos jacks; a treliça de parede ocupa a faixa entre a verga e a guia de cima e vence o vão de montante a montante, de 0,375 a 5,625 m, com as pontas no feixe de peças em pé que ladeia o portão. Em cada canto, um pilar caixa sobe de guia a guia. Em âmbar, as peças em caixote de chapa 1,15: as do lado do vão (passo 13) e as que o cálculo pediu (O cálculo).

Antes do primeiro clique

A maioria das linhas é o padrão do assistente de obra nova com o mercado Brasil. As quatro de baixo são deste exemplo, e cada uma é explicada no passo da montagem em que entra.

Do assistente às aberturas

Um passo por ferramenta, na ordem em que a garagem foi montada. Entre parênteses, a página que ensina o passo.

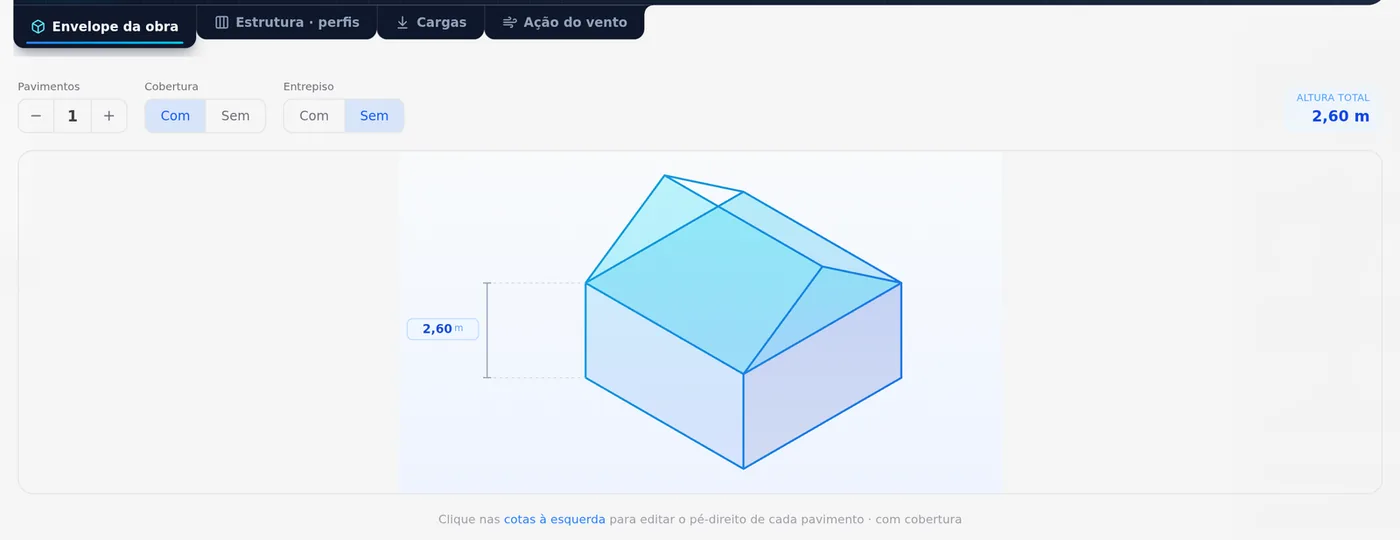

1. Obra nova pelo assistente (Assistente de obra nova)

Mercado Brasil, obra engenheirada na FRAMECAD F325iT, um pavimento, entrepiso em "Não" e telhado em "Sim". O único campo que sai do padrão é o pé-direito: 2,60 m, digitado no passo dos pavimentos.

2. O perímetro pela Parede externa (Paredes externas)

Na Planta, quatro lados de 6,00 m digitados, o último fechando no ponto de partida. Os quatro cantos viram junções em L sozinhos. Sem parede interna, não há encontro em T para decidir: a garagem toda tem quatro encontros.

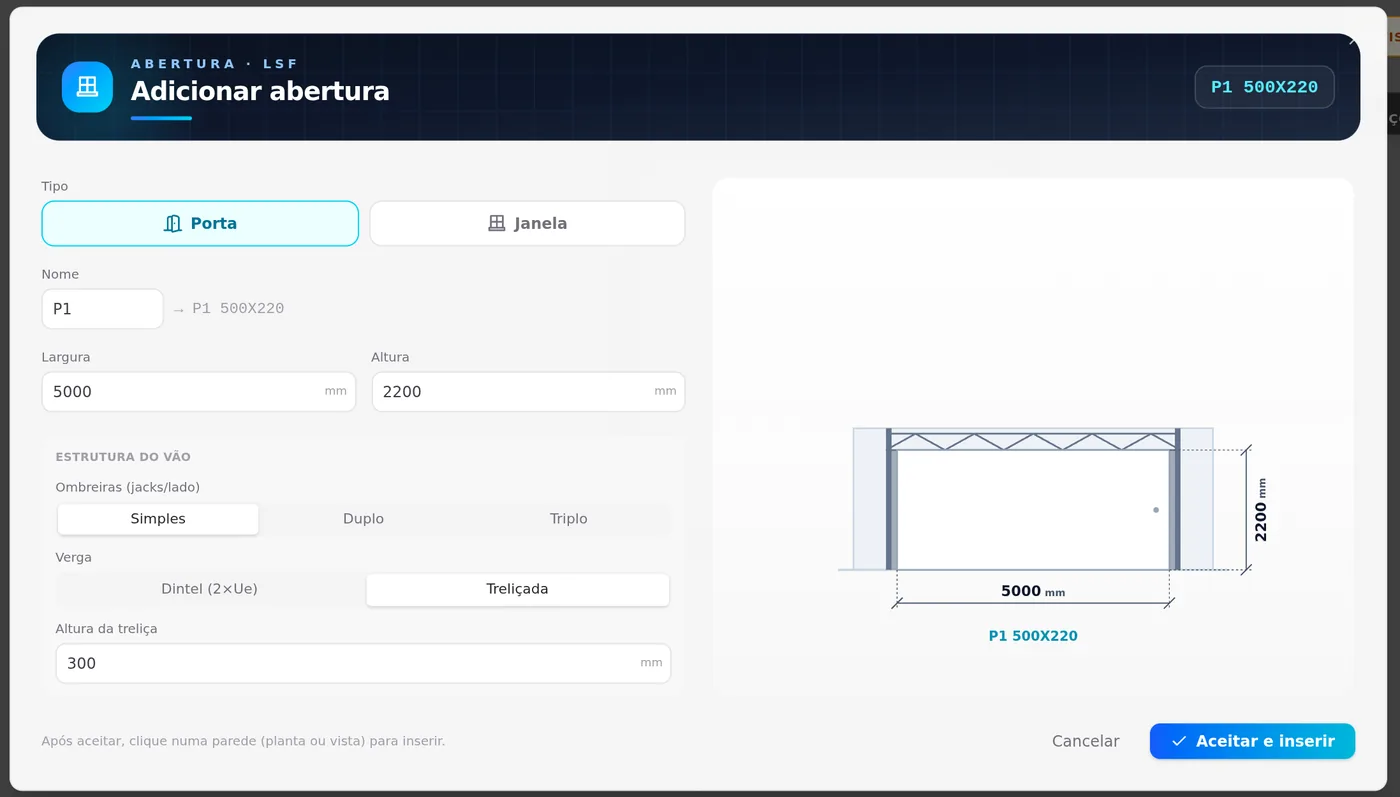

3. O portão e a porta pela Abertura (Portas e janelas)

Duas aberturas do tipo porta. O portão de 5000 x 2200 mm no meio da Parede 1, com 0,50 m de parede de cada lado e a porta de 800 x 2100 mm na Parede 4, com o centro a 4,20 m do canto esquerdo. As duas entram com ombreira simples. No campo Verga a janela oferece Dintel (2×Ue) e Treliçada; o portão entra com a Treliçada de 300 mm que ela traz marcada.

A parede do portão: verga e contraventamento

4. A verga do portão em Caixão, com dois jacks (Vergas)

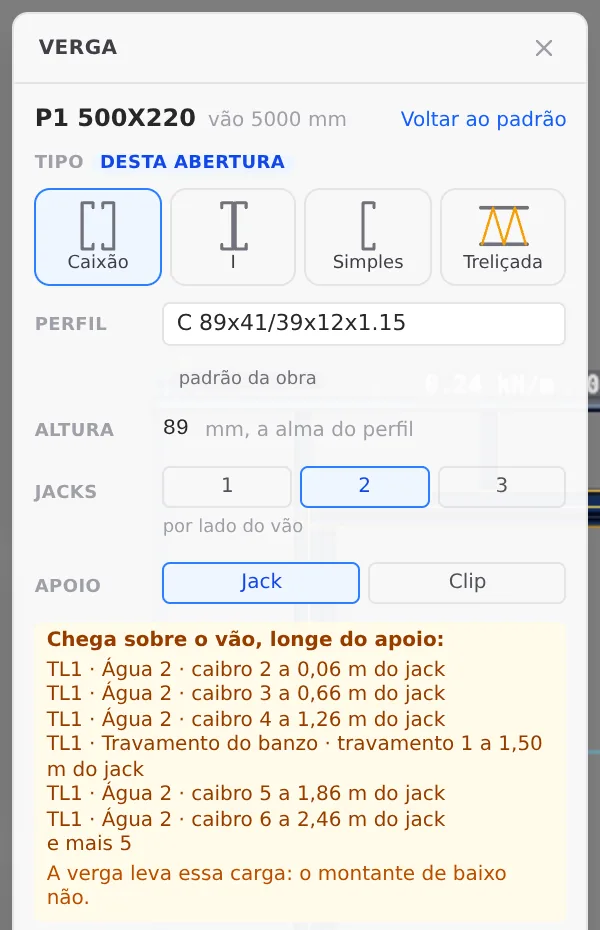

Com a ferramenta Verga, um clique sobre o vão do portão abre a caixa daquela abertura. Em Tipo, troque para Caixão: dois perfis C boca com boca, a montagem que a obra perfilada traz por padrão. Em Jacks, escolha 2 por lado do vão: com 5,00 m, cada ponta da verga recebe o dobro da carga de uma porta comum, e dois jacks dividem o apoio. A caixa marca "desta abertura" e mostra o perfil (C 89 chapa 1,15, o padrão da obra) e a altura de 89 mm. A porta lateral não muda.

Caixão, I e Simples são as três montagens do Dintel (2×Ue) da janela de abertura (dois C boca com boca, costas com costas, ou um só); Treliçada é a quarta opção. Trocar aqui vale só para esta abertura, e "Voltar ao padrão" desfaz.

A verga fica baixa de propósito. A caixa avisa o que chega sobre o vão, longe do apoio: os caibros da água que cai sobre a Parede 1 e um travamento do banzo do telhado. Quem recolhe essa carga e vence os 5,00 m é a treliça de parede do passo 7, que vai ocupar a faixa de cima; a verga fica com os jacks e com o apoio do banzo de baixo da treliça.

5. Por que não há fita na Parede 1 (Fita e bloqueador)

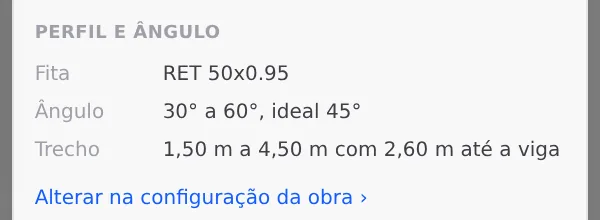

A caixa da Fita e bloqueador diz a regra do mercado: ângulo de 30° a 60°, ideal 45°, e, com 2,60 m até a viga, um trecho de 1,50 m a 4,50 m. Ao lado do portão sobram 0,50 m de cada lado, um terço do mínimo. Tentando o trecho, a ferramenta recusa: "nenhum trecho desta parede cabe a fita: falta parede cheia entre aberturas".

Sem fita, a Parede 1 trabalha como um pórtico: os pilares dos cantos (passo 6), a treliça de cima (passo 7) e as peças em pé que ladeiam o vão seguram juntos o vento no plano dela. Por isso são essas peças que o cálculo vai olhar primeiro (O cálculo). As outras três paredes recebem a fita normalmente (passo 8), e são elas que travam a garagem.

Pilares nos cantos e treliça sobre o vão

6. O pilar caixa colado em cada canto (Pilares)

Sem fita, os cantos da Parede 1 são os pontos que seguram o pórtico, e a página Pilares diz como: pilar colado no canto, em caixa quando ele fica junto de um vão. Entre o canto e o portão sobram 0,50 m, que já levam a ombreira e os jacks; o pilar treliçado, com 400 mm, tomaria o trecho inteiro. A caixa cabe ao lado do montante do canto.

Ferramenta Pilar, composição Caixa: dois montantes C 89 chapa 0,95, os perfis da configuração da obra. Um clique no montante logo depois do canto, e ele vira o pilar, de guia a guia. Repita no outro canto.

7. A treliça de parede, parcial, sobre o vão (Treliças)

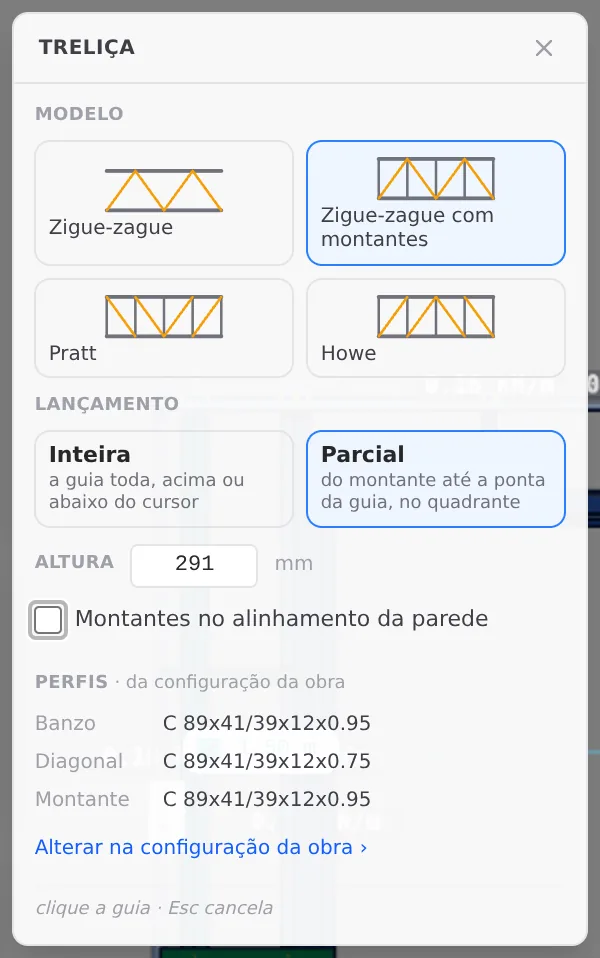

Na vista da Parede 1, a ferramenta Treliça com o modelo Zigue-zague com montantes e o lançamento Parcial, que vai de um montante até a ponta da guia, no quadrante escolhido. A altura certa é a da faixa livre entre o topo da verga e a guia de cima: do topo da verga, a 2,309 m do piso, à guia de cima, a 2,60 m, são 291 mm. Com 295 mm o fantasma já fica vermelho, e a caixa explica: "o banzo dela fica abaixo da verga de uma porta ou janela desta parede". Digite 291 mm e desligue "Montantes no alinhamento da parede", para os montantes da treliça seguirem o passo dela e não os do vão.

Três cliques: a guia de cima, por baixo dela; o montante a 0,375 m, o primeiro do feixe de peças em pé ao lado do portão; e o quadrante à direita, para baixo. A treliça corre até o último montante antes do canto, a 5,625 m, e o inspetor mostra Parcial, 5250 mm. As duas pontas ficam no feixe que ladeia o vão, e o banzo de baixo apoia no topo da verga.

Fita, travamento e telhado

8. A fita nas três paredes cheias (Fita e bloqueador)

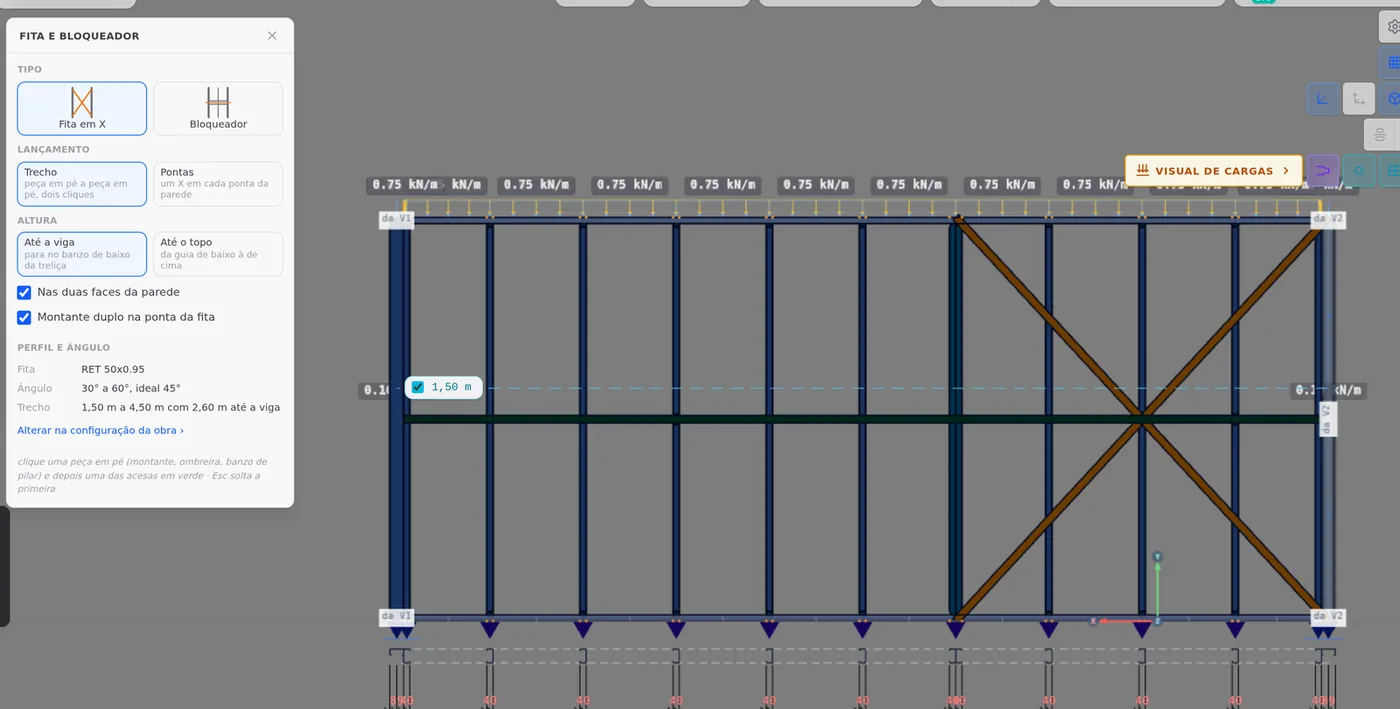

Na vista do fundo (Parede 3), da esquerda (Parede 2) e da frente (Parede 4), a Fita e bloqueador com Fita em X, lançamento Trecho, "Nas duas faces da parede" e "Montante duplo na ponta da fita" ligados. Em cada uma, um clique no montante do canto e outro no montante a 2,40 m dele: o trecho cabe na faixa de 1,50 a 4,50 m. Na frente, o X fica no canto esquerdo, longe da porta.

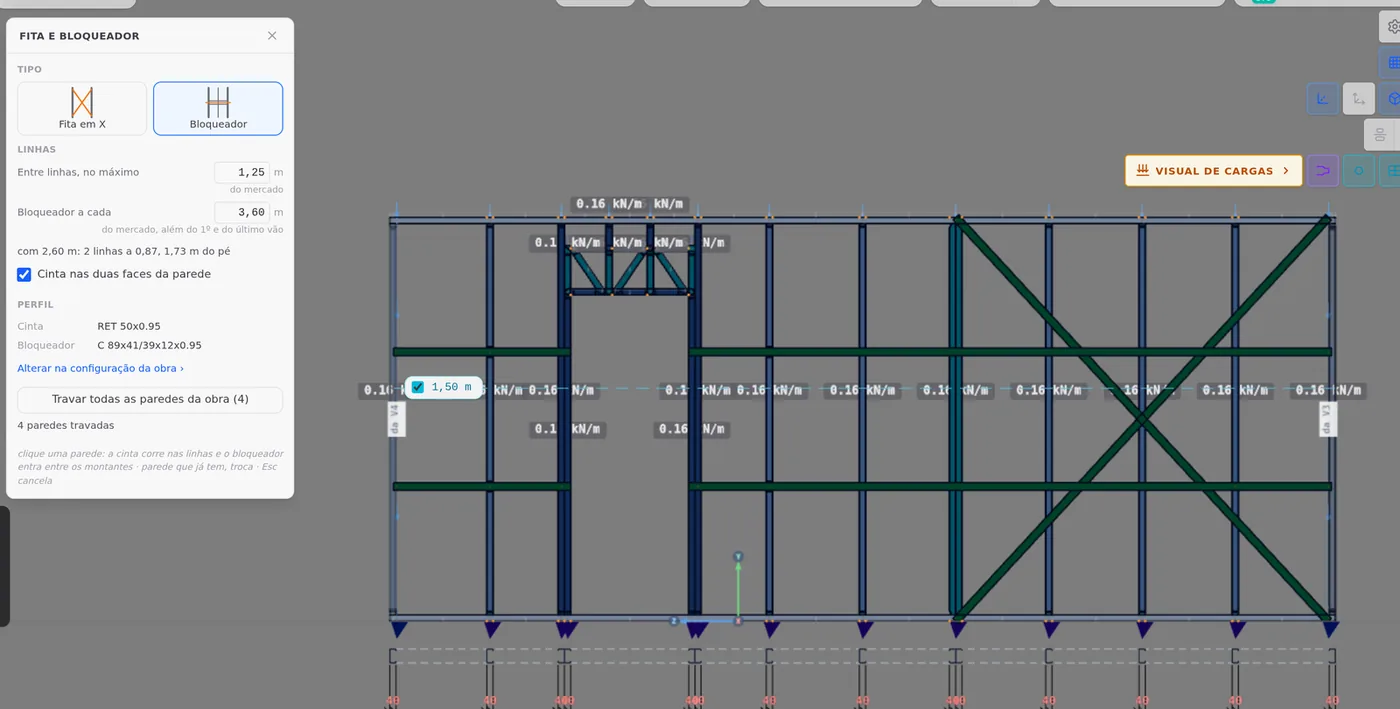

9. O travamento nas quatro paredes (Travamento)

A mesma ferramenta com o tipo Bloqueador e o botão de travar todas as paredes da obra: a caixa diz "4 paredes travadas", com cinta e bloqueador nas duas linhas da regra.

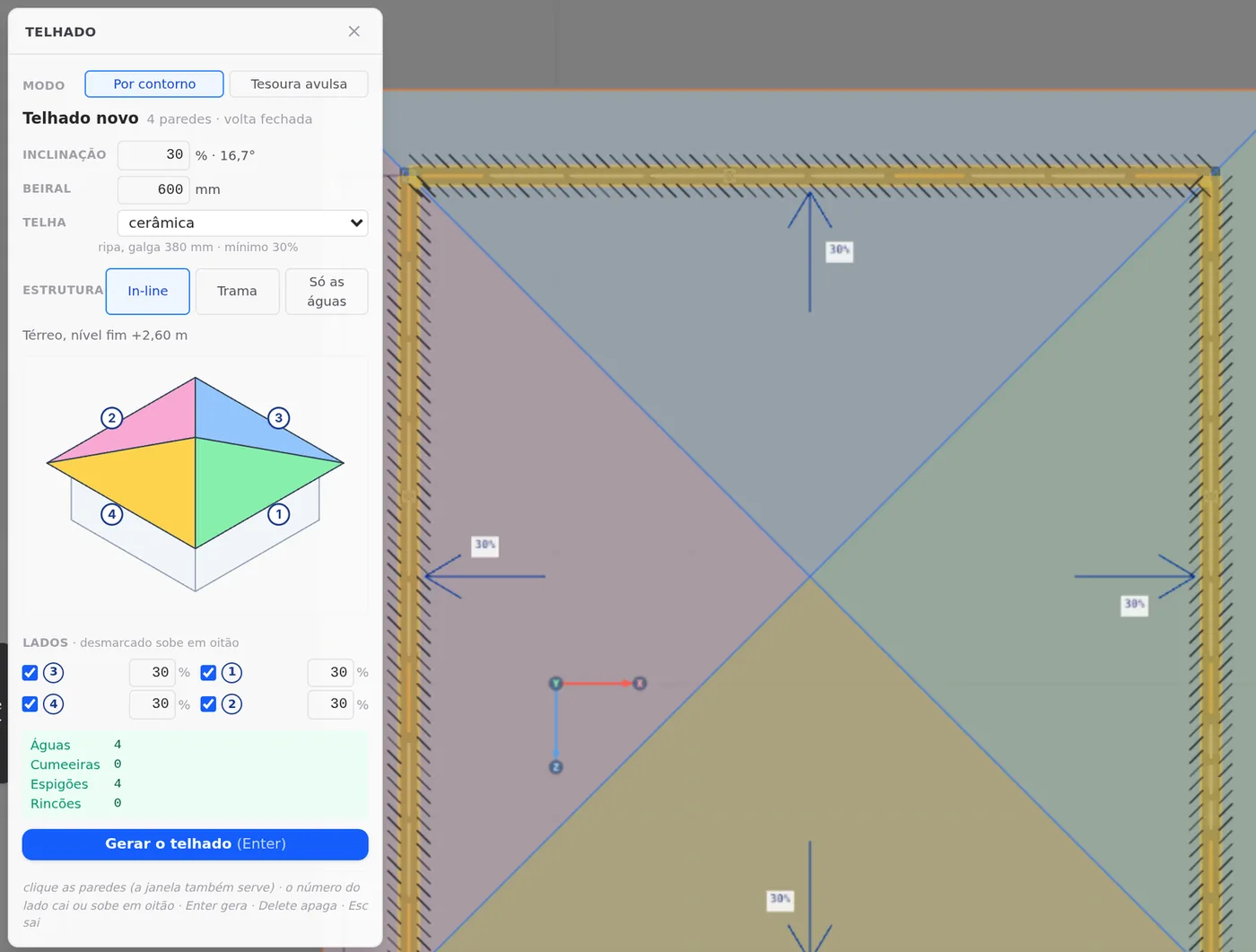

10. O telhado de quatro águas (Tesouras e Telhado)

Ferramenta Telhado, modo Por contorno: um clique em cada parede fecha a volta, e os quatro lados ficam marcados como "cai". Inclinação de 30%, beiral de 600 mm, telha cerâmica e estrutura In-line. O resumo da caixa confere a forma antes de gerar: 4 águas, 0 cumeeiras, 4 espigões e 0 rincões. Enter gera.

Conferir as tesouras e reforçar o telhado

11. Onde caíram as tesouras (Tesouras)

Depois de gerar, confira as tesouras pelo rótulo das barras, TL:TL1:T1 a TL:TL1:T7. Nesta garagem as sete correm do fundo à frente, paralelas à Parede 1, a cada 600 mm, de 1,20 m a 4,80 m do canto esquerdo, e cada uma cai sobre um montante do fundo e da frente.

É a orientação que se quer. O portão fica num lado de espigão, que recebe só o fim da água; nenhuma tesoura apoia sobre o vão de 5,00 m, e a carga que chega à Parede 1 é a das peças que a caixa da verga já apontou. Se as tesouras tivessem saído atravessando a garagem, apoiadas na Parede 1, o vão do portão levaria uma tesoura inteira a cada 600 mm.

12. As classes do telhado em chapa 1,15 (Tesouras como pórtico plano)

Na lista de classes, troque o perfil de Tesoura comum, Tesoura truncada, Espigão e Caibro para C 89x41/39x12, chapa 1,15. É a lição da Casa de 60 m²: com telha cerâmica, o banzo superior em 0,95 não fecha a flexo-compressão, e trocar a classe muda todas as barras dela de uma vez. Na Tesoura truncada, marque também Caixote [], como o Espigão já nasce: o banzo de cima do topo plano é comprido e comprimido, e a caixa dobra a seção.

13. As peças do lado do vão em caixote 1,15 (Montantes)

Sem fita, quem leva o vento no plano da Parede 1 são as peças em pé que ladeiam o portão, e são elas que recebem as pontas da verga e da treliça. De cada lado, o feixe tem o montante onde a treliça termina (a 0,375 m e a 5,625 m), o king e os dois jacks; por cima do vão, a guia da verga. São nove peças, e elas vão em caixote de chapa 1,15.

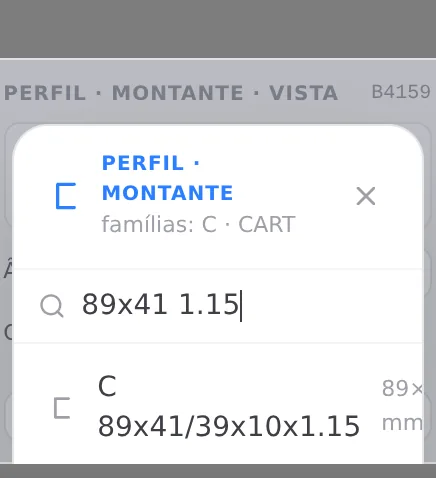

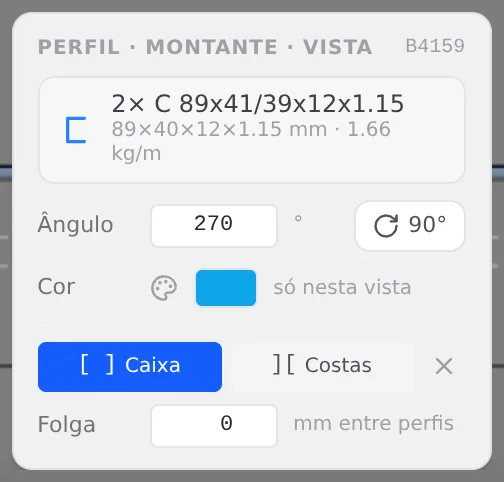

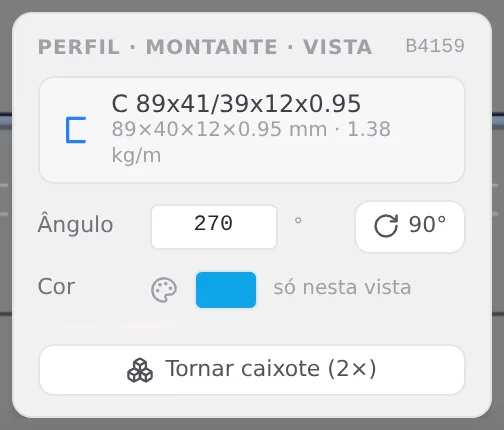

Na vista da Parede 1, selecione uma delas. No card do perfil, ao lado do card da barra, clique no nome do perfil e busque 89x41 1.15: a lista traz primeiro o de aba 10, e o da obra é o C 89x41/39x12x1.15. Depois, Tornar caixote (2×), com Caixa e folga 0. Repita nas outras oito.

Primeiro cálculo, conserto e o selo verde

14. As ações (Ações)

Nada se lança à mão. O assistente guardou as cargas por área e os dados do vento, e Casos de carga mostra três casos: PP Parede, PP Telhado e SC Telhado. Os oito casos de vento, quatro direções com dois Cpi cada, nascem na hora de calcular, e a norma junta tudo em 26 combinações.

15. O primeiro cálculo (Ações e Ler o resultado)

Calcular no painel LSF. O selo do card de resultados acusa 8 reprovadas em 621 verificações, todas na Parede 1 e todas em combinações com vento a 90° ou a 270°, que sopra ao longo do eixo Z: bate de frente no fundo e na frente e corre no plano da parede do portão.

Sem fita, quem segura a Parede 1 no seu plano é o feixe de peças em pé de cada lado do vão, ligado pela guia de baixo. Os tocos de guia entre essas peças são o trecho mais curto do caminho, e o cortante se concentra neles. O banzo de baixo da treliça é comprido e fino: falha em esbeltez, que é o comprimento sobre o raio de giração da seção.

16. O conserto, pelo card do perfil (Montantes e Tesouras como pórtico plano)

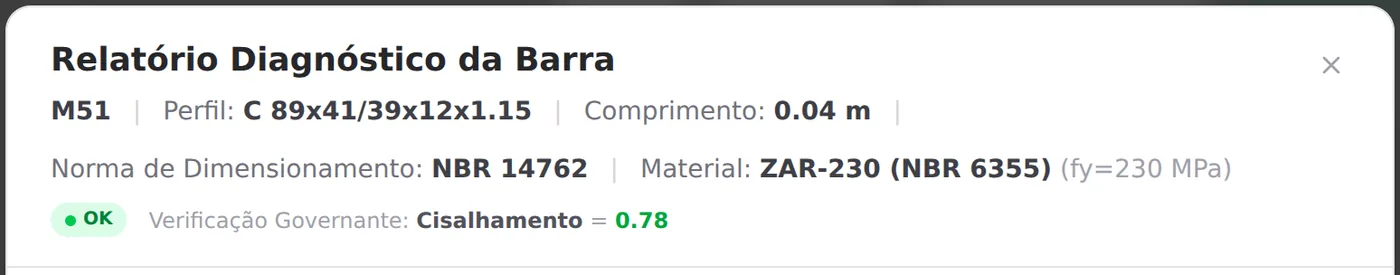

O caminho é o do passo 13. Na vista da Parede 1, aproxime o pé do feixe e clique em cada toco (o card da barra mostra 0.04 m de comprimento); no card do perfil, C 89x41/39x12x1.15 e Tornar caixote (2×), com Caixa e folga 0. No banzo de baixo da treliça, a peça cujo rótulo começa por TB:, a mesma troca. É a regra de Tesouras como pórtico plano: chapa mais grossa quase não muda a esbeltez, e a caixa muda a seção.

17. Calcular de novo

O selo fica verde e o botão volta a Calculado. Os seis tocos fecham entre 0,34 e 0,78, e o banzo de baixo, em 0,848.

• 621: verificações no card de resultados
• 0: reprovadas, com o selo verde
• 0,848: maior razão, no banzo de baixo da treliça
• 26: combinações de cálculo

As peças que governam

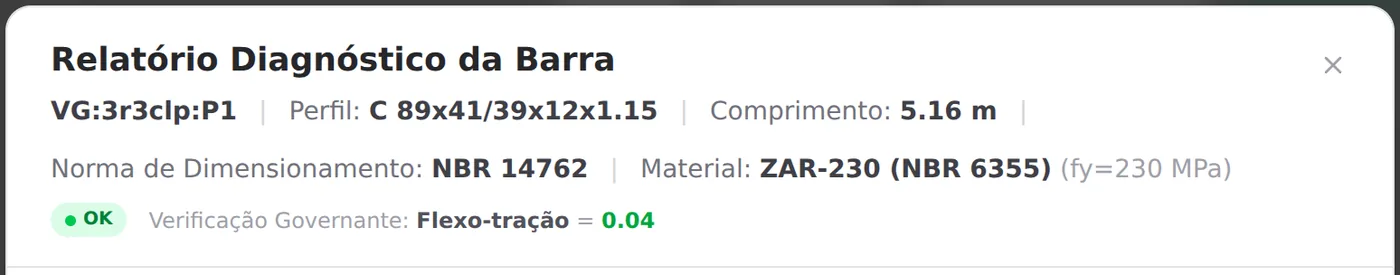

Com a garagem verde, o card de resultados e o memorial dizem quem trabalha mais. Os dois pedaços do banzo de baixo da treliça, JB11 e JB12, são peças do modelo de cálculo, e a razão deles se lê no memorial, no topo da seção 4, o resumo das verificações. As outras se abrem pelo relatório da barra, com um clique no 3D.

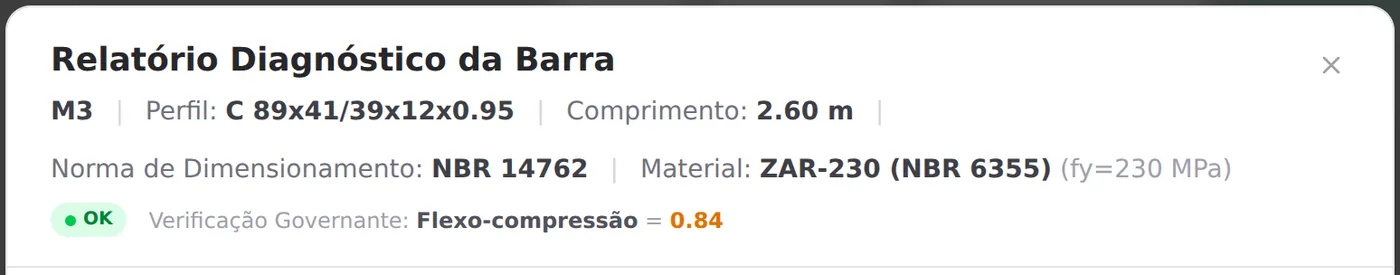

Nenhuma peça da tabela é governada pela CB2, só de cargas verticais: todas são do vento a 90° ou a 270°. A CB25 do M3 leva as permanentes com 1,4, a sobrecarga com 0,7 e o vento V4− (270°) com 1,4; o M1012, da frente, vem logo atrás, com 0,826 na CB13. A CB11 do banzo leva as permanentes com 1,0 e o vento V2+ (90°) com 1,4: o peso próprio alivia em vez de somar. O telhado fica longe: um banzo superior da truncada T7 em 0,51 e um da comum T4 em 0,43, na CB2.

Pranchas da garagem

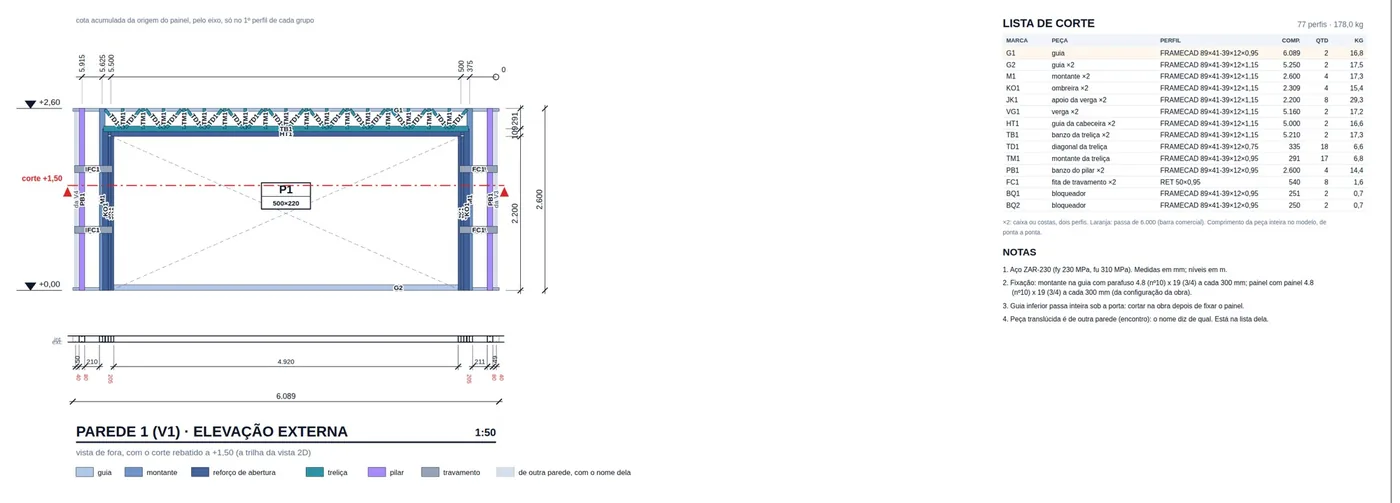

18. Prancha e planta de painéis (Pranchas do LSF)

Clique na Parede 1 e o rodapé da aba LSF mostra o nome, "externa · 6,00 m", e os botões das saídas: Editar, Prancha, Planta de painéis, Detalhes, Ligações, Típicos, Lista da obra e Abrir vista. A Prancha da Parede 1 traz a elevação externa a 1:50, com o portão P1 500x220, a treliça sobre ele e os pilares nos cantos, e ao lado a lista de corte do painel: 77 perfis e 178,0 kg. A Planta de painéis numera as quatro paredes de V1 a V4 e marca a fita em X das três paredes cheias. Baixar em PDF ou DXF é o caminho de Pranchas do LSF.

Lista de corte, quantitativo e memorial

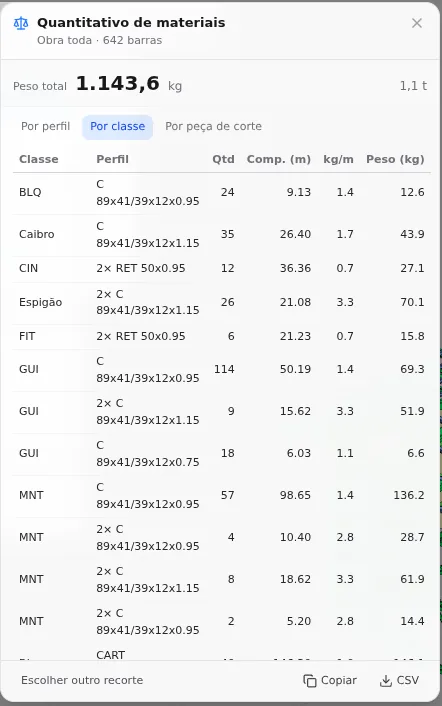

19. Lista de corte e quantitativo (Lista de corte, quantitativo, DXF e IFC)

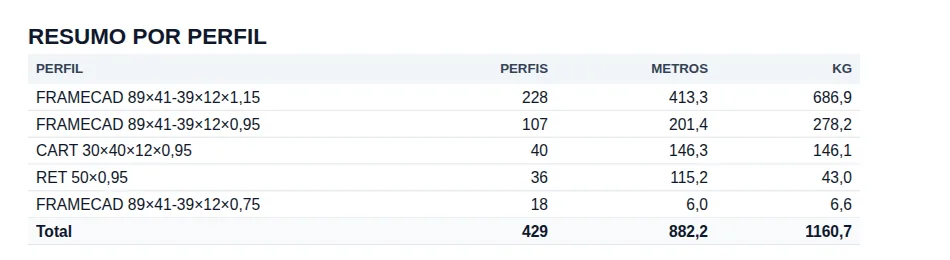

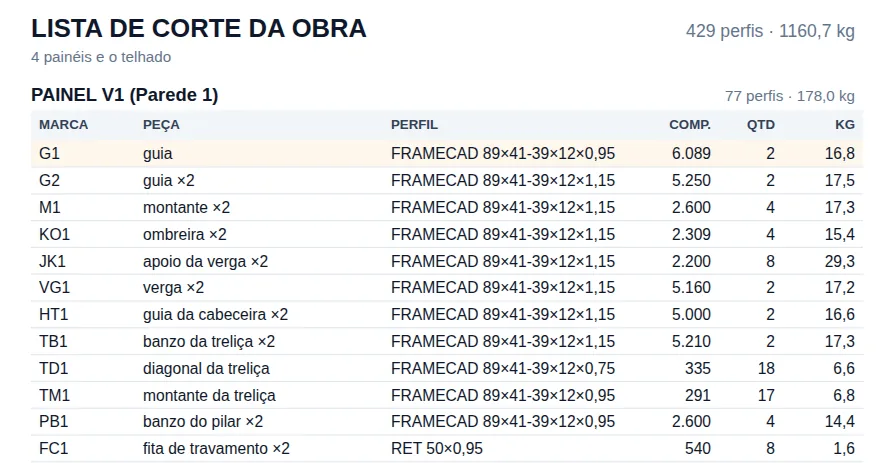

Lista da obra, no mesmo rodapé, junta as quatro paredes e o telhado: 429 perfis e 1.160,7 kg. O Quantitativo de materiais soma as 642 barras do modelo: 1.143,6 kg. As duas saídas contam de jeitos diferentes, como mostra Lista de corte, quantitativo, DXF e IFC: a lista é da oficina, peça a peça, e o quantitativo é de quem compra e compara obras. O peso da obra se lê no quantitativo.

20. O memorial (Memorial de cálculo)

Com mais de 300 barras, o memorial é montado no servidor: pelo botão do relatório no card de resultados, em Obra toda, o cartão Gerando a memória de cálculo… vira Memória de cálculo pronta, com Baixar PDF.

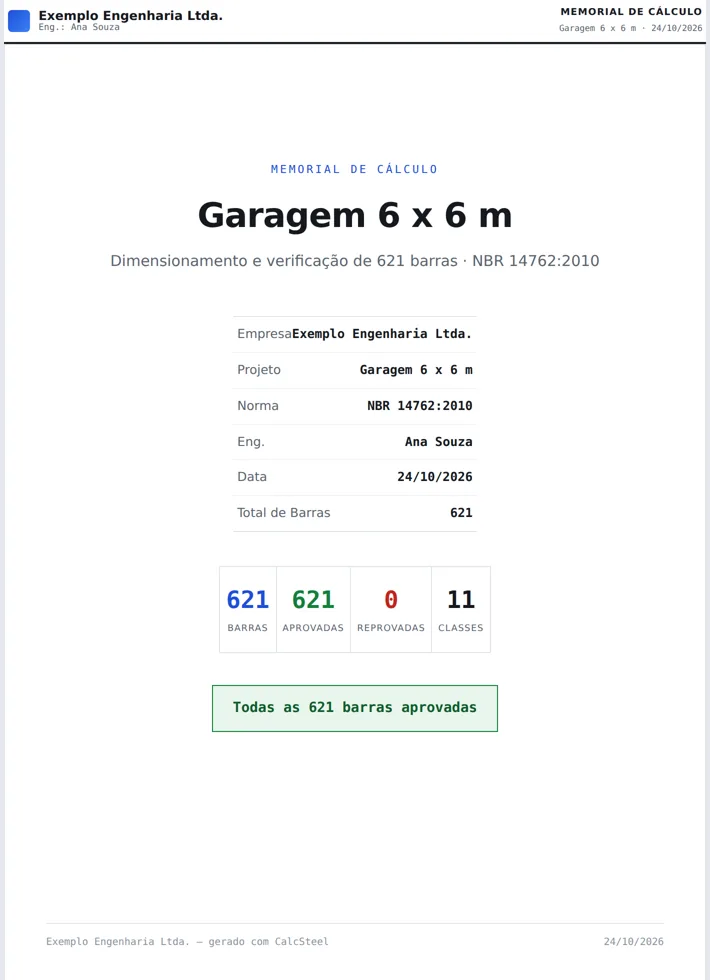

Na capa, pela NBR 14762: 621 barras, 621 aprovadas, 0 reprovadas, 11 classes. O memorial conta as barras que o motor verificou, e não as 642 desenhadas: o modelo de cálculo parte algumas peças e deixa outras de fora, como as ripas. A seção 4 do memorial, o resumo das verificações, ordena as barras por η, com JB11 e JB12 no topo (0,848). O quadro das paredes traz o montante que governa cada uma (o M3, 0,837, no fundo) e as fitas, entre 0,30 e 0,43; o das aberturas, a verga, o king e os jacks.

A garagem em números

Os números do fim, todos lidos nas telas do app: barras e metros na barra de status, embaixo do 3D; o peso no quantitativo; verificações, reprovadas e a maior razão no card de resultados e no memorial.

• 642: barras no modelo
• 620,60 m: de perfil no modelo
• 1.143,6 kg: de aço, pelo quantitativo
• 31,8 kg/m²: de aço por área de planta

A garagem, de uma ponta à outra

Cada linha é um passo desta página, com a página que o ensina. As cinco linhas de "Telhado antes do vão" a "Lado do vão" são as da parede do portão, e valem para qualquer obra com um vão grande.
