Construir com IA
Obra nova: do texto à estrutura
Quatro pedidos reais e o que a IA entregou. À esquerda, o pedido, a conversa e os números da obra. À direita, o esboço com as cores por tipo de barra e, embaixo, a mesma obra na perspectiva técnica do CalcSteel, com os pontos que valem um olhar de perto.
Onde ela fica: o botão Construir com IA fica embaixo, no centro do editor. No celular, é o botão redondo no meio da barra de baixo.
Como funciona: rodadas, cota e limitespilarvigaterçacontraventamentobanzodiagonalmontante
Galpão com terças e contraventamento
VocêFaça um barracão de 12 x 30 m, pé-direito de 6 m, pórticos a cada 6 m, cobertura em duas águas com 10% de inclinação, terças a cada 1,5 m e contraventamento em X nos vãos das pontas.
IAO pedido já trazia o que ela precisava, então construiu direto, sem perguntar.
IA, ao terminarBarracão metálico de 12 x 30 m, 6 pórticos espaçados em 6 m, pé-direito de 6 m, cumeeira a 6,60 m (10% de inclinação). Perfis W200 em pilares e vigas, terças C150 a cada 1,5 m e contraventamentos em tirantes nos vãos extremos.
O que ficou na obra
- Barras na obra
- 121
- Classes
- 4
- Dimensões externas
- 12,0 x 30,0 m, altura 6,60 m
| Classe | Perfil | Barras |
|---|---|---|
| Vigas de cobertura | W200x15 | 48 |
| Terças | C 150x50x17x2 | 45 |
| Contraventamento | barra redonda 16 mm | 16 |
| Pilares | W200x22 | 12 |
As terças são divididas onde cruzam as vigas, por isso a obra tem mais barras do que peças desenhadas.

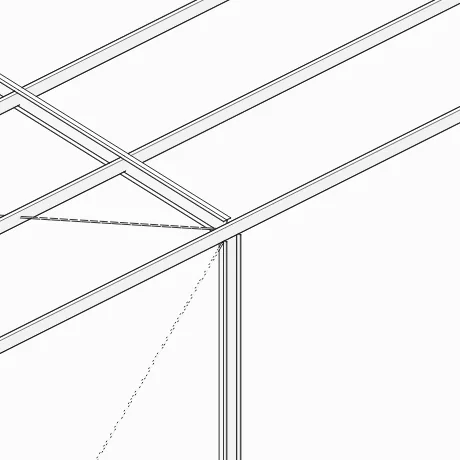

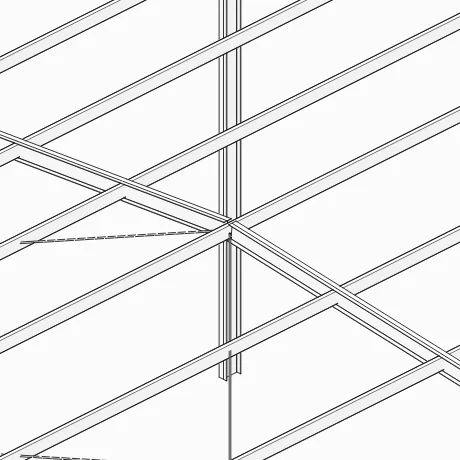

Perspectiva técnicaGalpão 12 x 30 mObra inteiraDetalhes A e B
Mezanino
VocêMezanino de 6 x 8 m a 3 m de altura, vigas em perfil I, piso para 5 kN/m².
IAAntes de construir, perguntou:
- Qual a disposição dos pilares?4 pilares nos cantos (vãos de 6 m e 8 m)6 pilares (vão de 8 m dividido ao meio em 4 m)
- Qual o tipo de piso adotado?Painel wall ou compensado com secundárias a cada 0,8 mSteel deck com secundárias a cada 2 m
- Qual perfil prefere para os pilares?Perfil W (laminado I/H)Tubo quadrado (SHS)
Responder e construirDecida por mim
VocêTocou em Decida por mim.
IA, ao terminarMezanino de 6x8m a 3m de altura construído com 4 pilares W200x36 engastados, vigas principais W250x33 nos bordos e secundárias W150x18 a cada 0,8m, com carga acidental de 5 kN/m² distribuída.
O que ficou na obra
- Barras na obra
- 35
- Classes
- 3
- Dimensões externas
- 6,0 x 8,0 m, altura 3,00 m
- Carga
- 5 kN/m² no piso
| Classe | Perfil | Barras |
|---|---|---|
| Vigas principais | W250x33 | 22 |
| Vigas secundárias | W150x18 | 9 |
| Pilares | W200x36 | 4 |

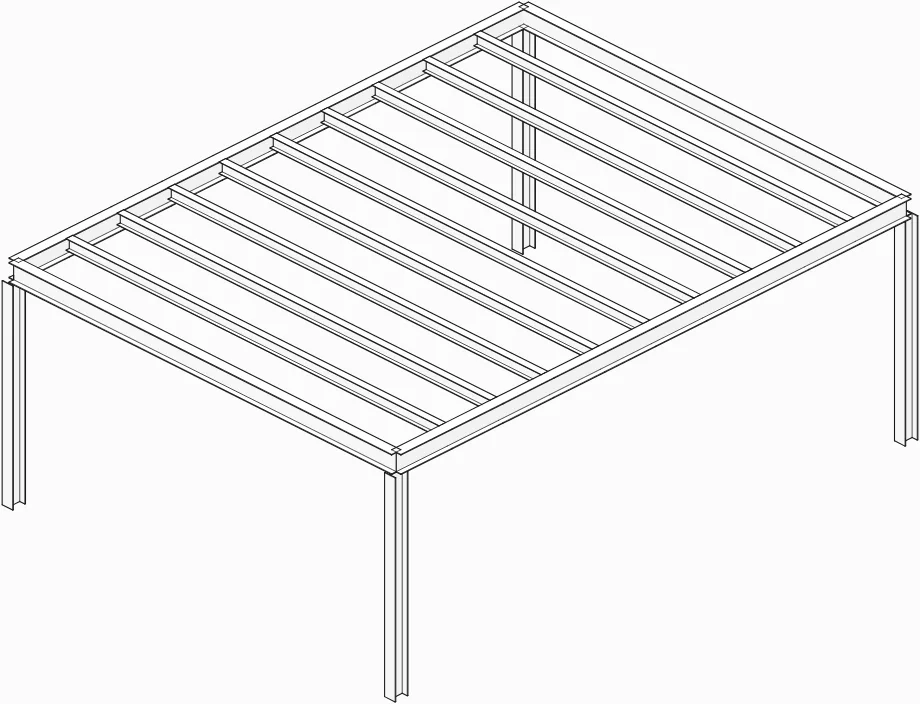

Perspectiva técnicaMezanino 6 x 8 mObra inteiraDetalhe A
Cobertura em treliça
VocêCobertura em treliça com vão de 15 m e 20 m de comprimento, tesouras a cada 5 m apoiadas em pilares de 5 m.
IAAntes de construir, perguntou:
- Qual o tipo de perfil preferido para os pilares e treliças?Perfis laminados W nos pilares e tubulares na treliçaPerfis formados a frio (U/C) em tudoTubos estruturais (quadrados ou retangulares)
- Qual a inclinação ou flecha desejada na cumeeira da tesoura?10% (0,75 m no centro)15% (1,13 m no centro)20% (1,50 m no centro)
- Deseja que eu já lance as terças de cobertura?Sim, com terças a cada 1,5 mNão, apenas pórticos e tesouras por enquanto
Responder e construirDecida por mim
VocêTocou em Decida por mim.
IA, ao terminarCobertura treliçada de 15x20m com pilares W200x22 (H=5m), tesouras tubulares a cada 5m com flecha de 1,13m (15%), terças C 100x50x15x2 a cada 1,5m, apoios articulados na base, painéis e cargas de sobrecarga e vento aplicadas.
Editor, no fim da rodadaNão aplicou 1 ação: o encaixe das terças no banzo superior. As terças ficaram apoiadas sobre o banzo, e o aviso oferece completar o que falta.
O que ficou na obra
- Barras na obra
- 206
- Classes
- 6
- Dimensões externas
- 15,0 x 20,0 m, altura 6,17 m
| Classe | Perfil | Barras |
|---|---|---|
| Banzo inferior | RHS 80x40x3 | 50 |
| Banzo superior | RHS 80x40x3 | 49 |
| Montantes | SHS 40x3 | 45 |
| Diagonais | SHS 40x3 | 41 |
| Terças | C 100x50x15x2 | 11 |
| Pilares | W200x22 | 10 |

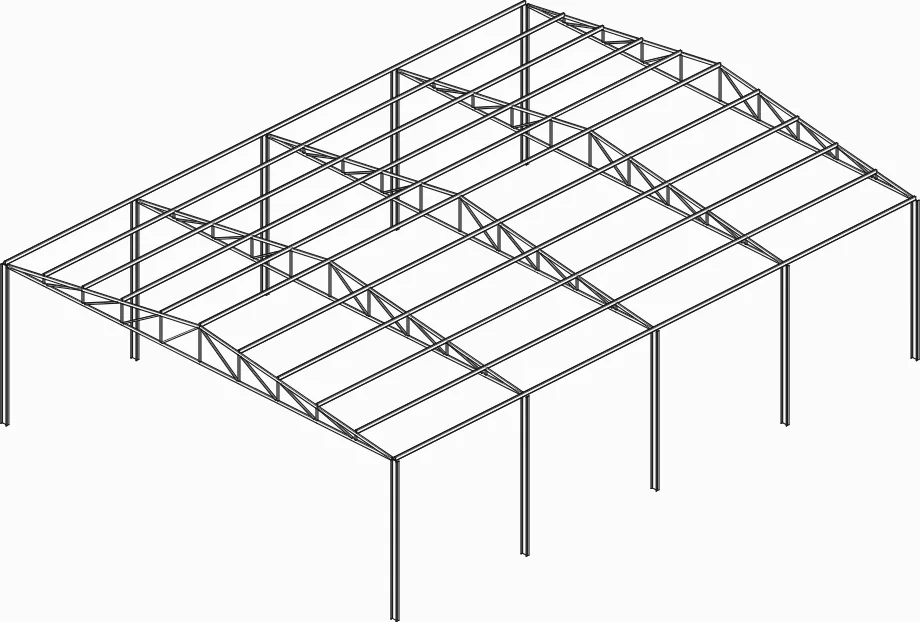

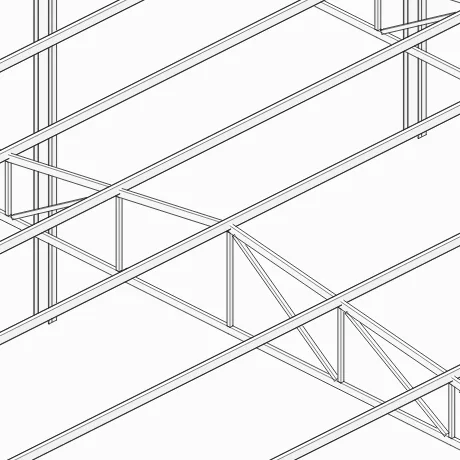

Perspectiva técnicaTreliça 15 x 20 mObra inteiraDetalhes A e B
Torre treliçada
VocêTorre treliçada de 20 m de altura, seção quadrada constante de 2 x 2 m, em cantoneiras, com diagonais em X.
IAO pedido já trazia o que ela precisava, então construiu direto, sem perguntar.
IA, ao terminarTorre treliçada quadrada de 2 x 2 m e 20 m de altura, dividida em 10 módulos de 2 m com diagonais em X. Montantes em L 90x9 e travamento em L 50x3, com apoios articulados na base.
O que ficou na obra
- Barras na obra
- 160
- Classes
- 3
- Dimensões externas
- 2,0 x 2,0 m, altura 20,00 m
- Módulos
- 10, de 2 m cada
| Classe | Perfil | Barras |
|---|---|---|
| Diagonais | L 50x50x3 | 80 |
| Montantes | L 90x90x9 | 40 |
| Travessas | L 50x50x3 | 40 |

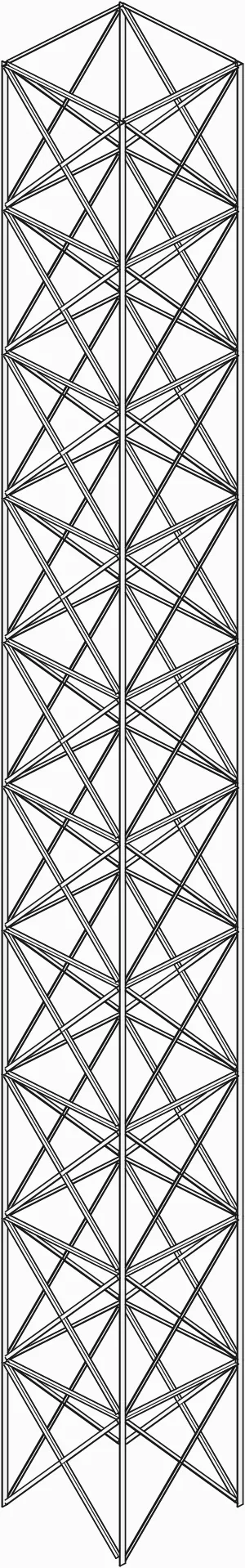

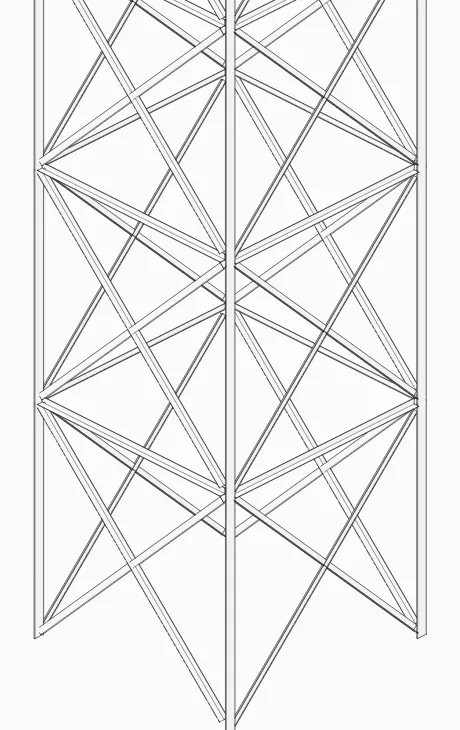

Perspectiva técnicaTorre 20 mObra inteiraDetalhe A
Descreva a sua obra e veja a IA construir no editor.
