Diagramas de Cortante y Momento Flector: de la Viga al Pórtico

En 1638, dibujando en los márgenes de sus Dos nuevas ciencias, Galileo Galilei trazó un voladizo de piedra rompiéndose de una pared y planteó una pregunta que nadie había respondido antes: ¿cuánta carga puede soportar una viga antes de romperse? Se equivocó en la aritmética — supuso que toda la sección fallaba en tracción de una sola vez — pero planteó la pregunta correcta, y casi cuatro siglos de mecánica estructural han estado refinando la respuesta desde entonces. Las herramientas que le faltaban son los dos diagramas de los que trata esta guía.

Un diagrama de fuerza cortante y un diagrama de momento flector son la forma en que los ingenieros ven lo invisible: las fuerzas internas que viajan a través de una viga, un larguero o todo un pórtico de acero bajo carga. Léelos correctamente y sabrás exactamente dónde trabaja más un elemento y qué tamaño necesita tener. Léelos mal y desperdiciarás acero o, peor aún, subdimensionarás la única sección que importa.

Esto pretende ser el recorrido definitivo, y te lleva toda la distancia — desde una única viga simplemente apoyada hasta un pórtico rígido completo, del tipo de edificio de acero que realmente diseñarías. En el camino hay una calculadora en vivo que puedes manejar tú mismo, y cada número resuelto aquí fue producido por el motor de elementos finitos de CalcSteel y verificado contra la teoría de los libros de texto con tres decimales.

La escribimos para tres lectores a la vez. Si eres estudiante, tómala como el capítulo que tu curso comprime en dos clases. Si eres ingeniero en ejercicio, salta a los ejemplos de la viga continua y el pórtico, donde los métodos manuales se quedan sin camino y el software toma el control. Y si simplemente tienes curiosidad por cómo se comporta realmente el pórtico de una nave industrial, sigue la historia — termina con uno real.

La calculadora de cortante y momento de CalcSteel es gratuita, funciona en tu navegador sin necesidad de iniciar sesión para los cálculos, y dibuja cada diagrama de este artículo mientras lo lees.

Un diagrama de fuerza cortante grafica la fuerza transversal interna que una parte de una viga ejerce sobre la siguiente, y un diagrama de momento flector grafica el par interno que resiste la flexión — ambos a lo largo de la longitud de la viga. Los obtienes haciendo un corte imaginario en la viga en una sección y preguntando qué fuerza y qué momento debe soportar el material para mantener cada pieza cortada en equilibrio.

Esa es toda la idea en un párrafo. La cortante V es la fuerza hacia arriba o hacia abajo que intenta seccionar la viga verticalmente en una sección. El momento M es el efecto de rotación que intenta flexionarla. Ninguno es visible desde fuera — los revelas haciendo un corte, exponiendo las fuerzas internas y equilibrando lo que queda.

Una vez que tienes V y M como funciones de la posición x, al graficarlas obtienes los dos diagramas. El diagrama de cortante te dice dónde alcanza su pico la fuerza vertical (una preocupación del alma y de las conexiones); el diagrama de momento te dice dónde alcanza su pico la flexión (la sección que gobierna todo el diseño).

La razón por la que los dos diagramas siempre se dibujan juntos es que no son independientes — están ligados entre sí por dos relaciones simples entre carga, cortante y momento. Las enunciamos con precisión en la sección de convención de signos más abajo, pero el adelanto es este: la pendiente de un diagrama es la altura del siguiente. Capta esa idea y podrás dibujar cualquiera de los diagramas a partir del otro sin una sola integral.

Los diagramas parecen atemporales, pero casi cada idea en ellos tiene una fecha y un nombre. Tomó aproximadamente cuatro siglos ir del voladizo roto de Galileo a un solver que dibuja un pórtico en milisegundos.

• 1638 — Galileo Galilei plantea el problema de la resistencia de vigas en Dos nuevas ciencias. Su respuesta para el voladizo es incorrecta, pero la pregunta pone en marcha todo el campo.
• ~1680 — Edme Mariotte corrige la distribución de tensiones a través de una sección, reconociendo que las fibras se estiran y se comprimen en cantidades diferentes (publicado póstumamente en 1686).
• 1694 — Jacob Bernoulli analiza la elástica, relacionando la curvatura de una viga con el momento flector.
• ~1750 — Euler y Daniel Bernoulli formalizan la teoría de flexión de vigas — la viga de Euler–Bernoulli que aún se enseña hoy.
• 1773 — Charles-Augustin de Coulomb pone el análisis de fuerzas internas sobre una base rigurosa de equilibrio.
• 1826 — Claude-Louis Navier publica la primera teoría coherente de la elasticidad para estructuras, ligando la tensión con el momento a través de la sección.
• 1866 — Karl Culmann desarrolla la estática gráfica, permitiendo a los ingenieros dibujar directamente los diagramas de fuerza y momento.
• 1868 — Otto Mohr introduce el método del área de momentos, un atajo geométrico para las deflexiones a partir del diagrama de momentos.
• 1873 — Carlo Alberto Castigliano aporta sus teoremas de energía, la clave para resolver estructuras hiperestáticas a mano.
• 1930 — Hardy Cross publica la distribución de momentos, que finalmente hace resolubles las vigas continuas y los pórticos con lápiz y paciencia.
• Décadas de 1950–60 — el análisis matricial de estructuras y el método de los elementos finitos convierten todo esto en álgebra lineal que una computadora puede ejecutar.

Hoy todo ese linaje corre en el momento en que presionas un botón. Cuando la calculadora de CalcSteel dibuja un diagrama, está comprimiendo 400 años de mecánica en unos pocos milisegundos — y es gratis.

Antes de dibujar cualquier cosa debes fijar una convención de signos y no soltarla nunca. A lo largo de esta guía usamos la convención estructural estándar: la concavidad hacia arriba (sagging) es positiva. Un momento positivo flexiona la viga con concavidad hacia arriba (una sonrisa), poniendo la fibra inferior en tracción; un momento negativo — hogging — la flexiona con concavidad hacia abajo, poniendo la fibra superior en tracción. La cortante positiva es el par de fuerzas que tiende a rotar el elemento cortado en sentido horario.

La convención que elijas importa mucho menos que usarla de forma consistente desde el primer corte hasta el último. Elige sagging-positivo, mantenlo, y tus diagramas siempre concordarán entre sí.

Ahora las dos relaciones que hacen funcionar todo el método. Para una carga distribuida w (positiva hacia abajo) a lo largo de la viga:

• dV/dx = −w — la pendiente del diagrama de cortante en cualquier punto es igual al negativo de la carga allí. Sin carga, la cortante es plana; una carga uniforme hace que la cortante caiga a una tasa constante.
• dM/dx = V — la pendiente del diagrama de momento es igual a la cortante allí. Esta es la que hay que memorizar como imagen: la pendiente de un diagrama es la altura del siguiente.

Dos consecuencias salen directamente de aquí. Primero, como dM/dx = V, el momento alcanza un extremo exactamente donde la cortante cruza el cero — el dato más útil para encontrar M_max dentro de una luz. Segundo, el cambio de momento entre dos puntos es igual al área bajo el diagrama de cortante entre ellos (ΔM = ∫V dx), que es la verificación manual más rápida que existe.

Aquí está la receta canónica de cinco pasos que dibuja cualquier diagrama estáticamente determinado:

1. Encuentra las reacciones. Aplica ΣF_y = 0 y ΣM = 0 a toda la viga y resuelve cada reacción de apoyo.
2. Construye el diagrama de cortante de izquierda a derecha. Comienza en cero, sube por cada reacción hacia arriba, baja por cada carga puntual, e inclínate en −w bajo carga distribuida.
3. Marca dónde la cortante cruza el cero. Esos cruces — más los empotramientos y cualquier momento concentrado aplicado — son tus ubicaciones candidatas de M_max.
4. Construye el diagrama de momento integrando la cortante. Una cortante constante da una rampa recta; una cortante lineal da una parábola; un momento concentrado hace que M salte.
5. Verifica el equilibrio. La cortante debe cerrar en cero en el extremo lejano, y el momento debe regresar a cero en cualquier apoyo simple. Si no lo hace, una reacción está mal.

Cada ejemplo resuelto que sigue usa exactamente estos cinco pasos — y también lo hace la calculadora, solo que más rápido.

Pongamos la teoría a trabajar en el problema más simple que aún enseña todo: una viga simplemente apoyada, luz L = 6 m, que soporta una única carga puntual P = 20 kN aplicada a a = 2 m del apoyo izquierdo (de modo que b = 4 m desde el derecho). Articulación en A, apoyo móvil en B. Sigue los cinco pasos de la sección anterior y podrás dibujar ambos diagramas a mano en menos de un minuto.

Paso 1 — Reacciones

Toma momentos respecto a A para aislar R_B: R_B = P·a/L = 20 × 2 / 6 = 6.67 kN. Luego el equilibrio vertical da R_A = P − R_B = 20 − 6.67 = 13.33 kN. Como verificación de sensatez, la reacción mayor queda bajo el apoyo más cercano a la carga, exactamente como exige la intuición.

Paso 2 — Diagrama de cortante (los escalones)

Comienza en el extremo izquierdo y camina hacia la derecha. La cortante salta a +13.33 kN en A y se mantiene plana — no hay carga distribuida, así que dV/dx = −w = 0 y la cortante es constante. En x = 2 m la carga puntual de 20 kN baja la cortante instantáneamente en 20 kN, de +13.33 a −6.67 kN. Mantiene ese valor hasta B, donde la reacción de 6.67 kN cierra el diagrama de vuelta a cero. Ese cierre es tu verificación de equilibrio.

Paso 3 — Diagrama de momento (el triángulo)

Como dM/dx = V, el momento es el área acumulada bajo la cortante. En los primeros 2 m la cortante es un constante +13.33 kN, así que el momento sube como una línea recta hasta un pico directamente bajo la carga. El área es 13.33 × 2 = 26.67 kN·m. Pasada la carga la cortante es negativa, así que el momento cae linealmente de vuelta a cero en B. El DMF es un único triángulo con pico bajo la carga puntual — la firma clásica de una fuerza concentrada.

Paso 4 — ¿Dónde y qué tan grande es M_max?

El pico queda exactamente donde la cortante cruza el cero, en x = 2 m, y su valor es la conocida fórmula cerrada M_max = P·a·b/L = 20 × 2 × 4 / 6 = 26.67 kN·m. Nada aquí necesita una computadora — pero es el caso de calibración perfecto. Cuando corrimos esta viga a través del motor FEM de CalcSteel, devolvió R_A = 13.33 kN, R_B = 6.67 kN, V_max = 13.33 kN y M_max = 26.67 kN·m en x = 2 m: una coincidencia exacta con la teoría hasta tres decimales. Si el motor puede clavar el caso que puedes verificar a mano, puedes confiar en él en los casos que no puedes.

¿Quieres primero las reacciones para una geometría diferente? Nuestra calculadora de reacciones de vigas gratuita resuelve el paso 1, y el artículo introductorio de momento flector profundiza en por qué M_max = Pab/L.

Las vigas reales rara vez terminan en sus apoyos. Agrega un voladizo y el diagrama de momento gana una segunda personalidad: momento negativo (hogging). Considera una viga que va de x = 0 a x = 7 m con apoyos en x = 0 (A) y x = 5 m (B) — dejando un voladizo de 2 m en ménsula más allá de B — bajo una carga uniforme w = 10 kN/m en toda la longitud.

Paso 1 — Reacciones

La carga total es 10 × 7 = 70 kN, actuando en el centroide x = 3.5 m. Momentos respecto a A dan R_B = 49 kN; el equilibrio vertical deja entonces R_A = 70 − 49 = 21 kN, con R_B = 49 kN. Nota cómo el voladizo carga el apoyo B mucho más allá de su "parte justa" — esa reacción elevada es la firma del voladizo.

Paso 2 — Diagrama de cortante (ahora una pendiente)

Con una carga uniforme, dV/dx = −w, así que la cortante ya no es plana — desciende en rampa a 10 kN por metro. Comienza en +21 kN en A y cae linealmente, cruzando el cero en x = 2.1 m (21 / 10 = 2.1). Sigue bajando hasta −29 kN justo a la izquierda de B, donde la reacción de 49 kN la sube a +20 kN, luego vuelve a bajar en rampa a lo largo del voladizo para cerrar en cero en el extremo libre. Dos cosas importan aquí: el cruce por cero interior en 2.1 m, y el salto en B.

Paso 3 — Diagrama de momento (dos curvaturas)

Integrar la cortante ahora da arcos parabólicos, porque la cortante misma es lineal. En la luz principal el momento sube, alcanza su pico donde la cortante cruza el cero, luego gira hacia abajo y se vuelve negativo sobre el apoyo B. Ese valor negativo es hogging: el peso del voladizo hace palanca sobre la viga hacia arriba sobre el apoyo, poniendo la fibra superior en tracción — lo opuesto al sagging del centro de luz que viste en el ejemplo 1.

Paso 4 — Los dos picos que dimensionan la viga

El pico de sagging queda en el cruce por cero de la cortante, x = 2.1 m, en M = 22.05 kN·m. El pico de hogging queda sobre el apoyo B en M = −20 kN·m. Un diseñador debe verificar ambos: el pico de sagging gobierna el ala inferior en el centro de la luz, el pico de hogging gobierna el ala superior sobre el apoyo (y a menudo el arriostramiento lateral allí). El motor de CalcSteel reprodujo todo — R_A = 21 kN, R_B = 49 kN, cortante cero en x = 2.1 m, sagging M_max = 22.05 kN·m, hogging −20 kN·m sobre B — directamente a partir de la carga y la geometría.

Este es también el ejemplo que desmonta un mito común. La máxima magnitud aquí es el pico de sagging de 22.05 kN·m en x = 2.1 m, no el hogging de −20 kN·m sobre B — los dos picos viven en lugares diferentes por razones diferentes. Desglosamos exactamente dónde se esconde M_max en la sección de más adelante.

Ya has visto el método dos veces a mano. La forma más rápida de fijarlo es cambiar los números y ver cómo responden los diagramas — así que aquí está, en vivo, incrustada justo en esta página.

Arrastra la carga, mueve los apoyos, alterna entre una carga puntual y una carga uniforme, y los diagramas de cortante y momento flector se redibujan al instante. Intenta recrear el ejemplo 1 (P = 20 kN a 2 m en una luz de 6 m) y confirma el pico de 26.67 kN·m por ti mismo, luego empuja la carga hacia el centro de la luz y observa cómo sube M_max. Cada valor que viste arriba es uno que ahora puedes reproducir e interrogar.

Es la cosa real, no un adelanto: corridas ilimitadas, completamente gratis, y sin inicio de sesión para los cálculos. Si se abre en su propia pestaña, aquí está el enlace directo a la calculadora de diagramas de cortante y momento. Cuando estés listo para un elemento completo — reacciones, deflexión y dimensionamiento de sección juntos — la calculadora de vigas gratuita da el siguiente paso.

Juega con los casos determinados aquí, porque en las secciones que siguen las vigas dejan de ser resolubles a mano — una viga continua y luego un pórtico completo — y ahí es donde el motor FEM nativo del navegador de CalcSteel se gana su lugar.

Una vez dibujados los dos diagramas, todo el objetivo es leerlos: encontrar el único número que dimensionará la viga y los lugares donde la viga cambia de opinión sobre qué cara está en tracción.

La regla empírica más común — "el momento máximo está donde la cortante cruza el cero" — es cierta, pero solo dentro de una luz. El enunciado completo y correcto es este: el momento flector máximo ocurre en uno de tres lugares, y debes verificar todos ellos.

• Donde la cortante cruza el cero dentro de una luz. Como dM/dx = V, el momento tiene una tangente horizontal (un pico local) exactamente donde V = 0. Este es el pico clásico de sagging de una viga simplemente apoyada.
• En un empotramiento. Un extremo empotrado soporta un momento negativo (hogging) aunque la cortante allí generalmente no sea cero. Un voladizo es el caso más claro: su mayor momento queda justo en el muro, donde la cortante es igual a la carga total aplicada.
• En un momento concentrado aplicado. Un momento puntual hace que el DMF salte verticalmente, de modo que un pico puede quedar en esa discontinuidad — sin ninguna ayuda del diagrama de cortante.

Nuestros ejemplos resueltos ya muestran dos de estos. En el Ejemplo 1 el pico es un cruce genuino de V = 0 — 26.67 kN·m justo bajo la carga. En el voladizo del Ejemplo 2 la historia es más rica: la mayor magnitud es el sagging de 22.05 kN·m en x = 2.1 m, mientras que el pico de hogging de −20 kN·m queda sobre el apoyo B. Leer solo "V = 0" habría encontrado el sagging y no habría perdido nada aquí, pero en un voladizo puro te habría apuntado a la sección equivocada por completo.

Puntos de contraflexión

Un punto de contraflexión (o punto de inflexión) es donde el momento flector pasa por cero y cambia de signo — la viga deja de flexionar hacia abajo (sagging) y empieza a flexionar hacia arriba (hogging), así que la cara en tracción pasa de abajo hacia arriba. En el Ejemplo 2 esto ocurre entre el pico de sagging en x = 2.1 m y el momento de hogging sobre el apoyo B: en algún punto intermedio, M = 0.

Estos puntos importan en el diseño real. Te dicen qué ala está en tracción a lo largo de cada tramo de viga, y por lo tanto qué ala necesita arriostramiento lateral; también son lugares naturales para empalmar un elemento continuo, porque (casi) no hay momento que transferir. Puedes ver aparecer la contraflexión en vivo — arrastra las cargas en la calculadora de diagramas de cortante y momento y observa cómo el DMF cruza el eje.

Agrega un apoyo y todo cambia. Toma una viga que corre sobre dos luces iguales de 6 m — apoyos en los dos extremos y uno en el medio — soportando una carga uniforme de w = 15 kN/m en toda la longitud. Hay tres reacciones verticales pero solo dos ecuaciones útiles de la estática (ΣFy y ΣM). Esa incógnita extra hace que la viga sea estáticamente indeterminada (hiperestática): el equilibrio por sí solo no puede resolverla. La propia rigidez de la viga decide cómo se reparte la carga.

Físicamente, el apoyo intermedio resiste. No puede simplemente quedarse ahí — empuja hacia arriba con fuerza, y al hacerlo flexiona la viga por encima, creando un momento negativo (hogging) a través del apoyo central que las dos luces extremas nunca ven por sí solas.

Los resultados

• Reacciones: 33.75 kN en cada apoyo extremo y 112.5 kN en el apoyo interior. Nota que el apoyo del medio soporta mucho más de la mitad de la carga — atrae carga hacia sí precisamente porque es rígido.
• Hogging sobre el apoyo interior: −67.5 kN·m (que es exactamente −wL²/8 para este caso simétrico de dos luces). Este es el momento gobernante, y es negativo — la fibra superior está en tracción sobre el apoyo.
• Sagging máximo en cada luz: alrededor de 37.95 kN·m, bien por debajo del pico de hogging de −67.5 kN·m.

Compara esto con una única luz simplemente apoyada de 6 m bajo la misma carga: wL²/8 = 15 × 6² / 8 = 67.5 kN·m de sagging puro. Hacer la viga continua redistribuye ese momento — la luz flexiona menos (37.95 kN·m) y el apoyo hace más hogging (−67.5 kN·m). La magnitud del pico es similar, pero se ha movido y cambiado de signo, y ahora hay puntos de contraflexión que rastrear en cada luz.

Por qué esto necesita software

Resolver esto a mano significa distribución de momentos (Hardy Cross, 1930), la ecuación de los tres momentos, o el método pendiente-deflexión — todos viables, todos tediosos, y todos fáciles de equivocar una vez que tienes luces desiguales, carga por patrones, o varias combinaciones de carga. Este es exactamente el territorio donde muchas herramientas ponen un muro de pago.

El motor FEM de CalcSteel resuelve la viga hiperestática directamente y coincidió con el resultado hiperestático de los libros de texto hasta tres decimales — y lo hace en tu navegador, gratis. El diseño real también exige carga por patrones: carga una luz, luego la otra, luego ambas, y toma la envolvente del peor caso. Eso son minutos de trabajo manual por combinación, o un clic aquí.

Ahora dobla la viga hasta convertirla en un edificio. Un pórtico es el caballo de batalla de la construcción en acero — dos columnas y dos largueros soldados en un único esqueleto rígido, del tipo que sostiene casi todas las naves industriales, galpones y salones industriales junto a los que alguna vez has estacionado. Aquí las columnas y los largueros ya no son elementos separados que transmiten cargas a través de articulaciones; son un único elemento rígido continuo, y el momento flector fluye sin interrupción alrededor de las esquinas.

Toma un pórtico real: una luz de 12 m, columnas de alero de 6 m, una pendiente de techo de 10°, carga gravitatoria w = 12 kN/m sobre los largueros, más un empuje lateral de viento de 15 kN, con bases empotradas. Este pórtico es un pórtico traslacional estáticamente indeterminado — no hay fórmula cerrada de libro de texto para él. Las esquinas rígidas (las "rodillas") y los pies empotrados dan más restricciones de las que la estática puede resolver, y el viento hace que todo el pórtico se incline lateralmente (desplazamiento lateral). Solo un motor de análisis real obtiene la respuesta.

Lo que encuentra el motor

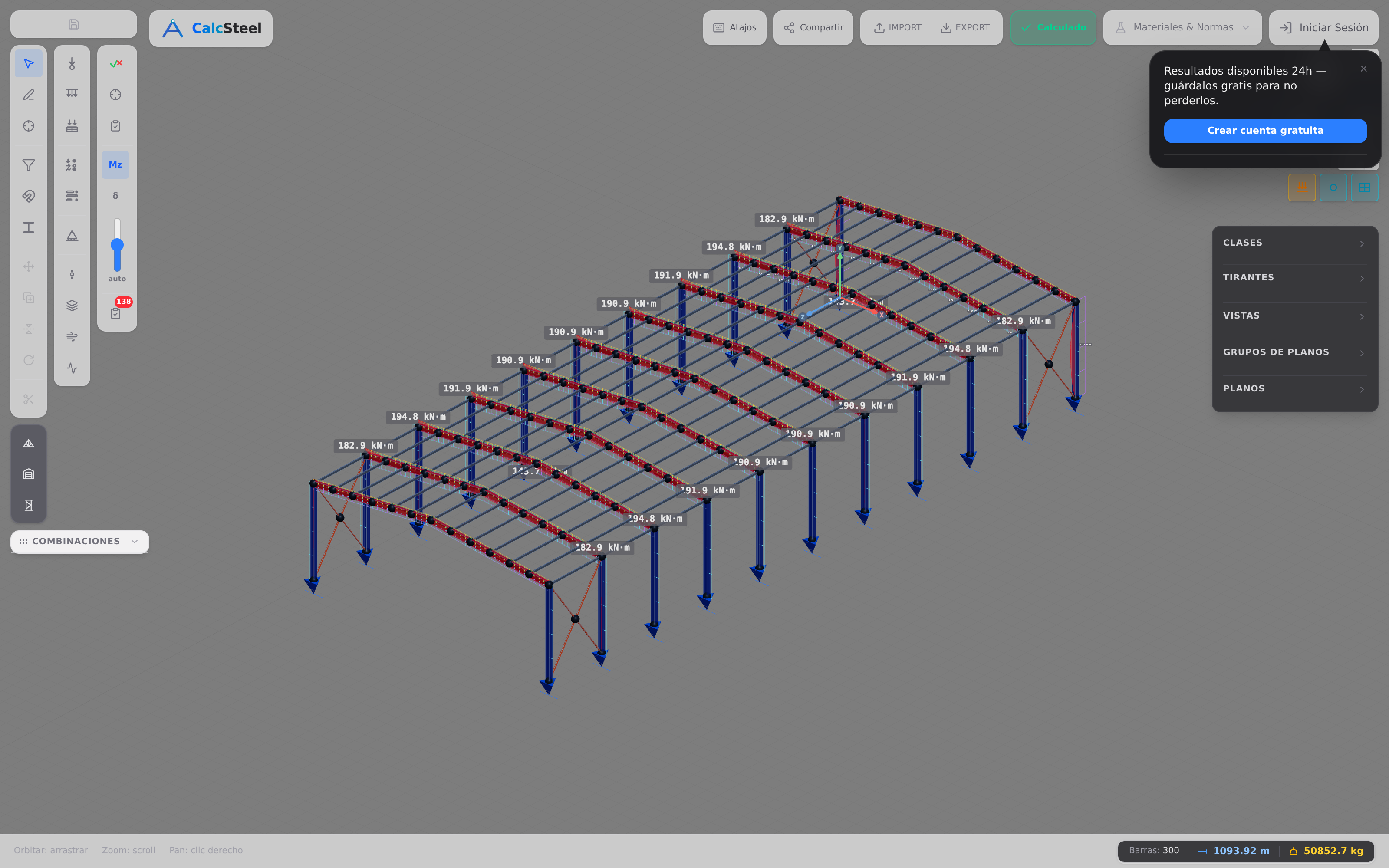

• Momento pico en el larguero ≈ 149.1 kN·m, con el momento en la cumbrera ≈ 147.0 kN·m cerca del caballete.
• Momento en la rodilla (alero) ≈ 28.8 kN·m — las esquinas captan momento real porque son rígidas, no articuladas.
• Reacciones en las bases: horizontal ΣFx = −15 kN (los pies empotrados equilibran el viento exactamente), vertical ΣFy ≈ 146 kN (la carga gravitatoria total, devuelta al suelo).

La historia de la redistribución

Aquí está la idea que hace que valga la pena leer todo el artículo. Si ese larguero de 12 m fuera una viga simplemente apoyada bajo la misma w = 12 kN/m, su momento en el centro de la luz sería wL²/8 = 12 × 12² / 8 = 216 kN·m. Como pórtico rígido, el pico del larguero baja a alrededor de 149 kN·m — porque las rodillas rígidas sacan momento de la luz y lo llevan a las esquinas y columnas. El pórtico reparte el trabajo alrededor de cada nudo en lugar de descargarlo todo en el centro de la luz.

Esa redistribución es toda la razón por la que los pórticos son eficientes — y toda la razón por la que necesitan software. No hay fórmula manual para un pórtico traslacional de base empotrada; necesitas el método de los elementos finitos. Este pórtico exacto no es un juguete: es un edificio de acero real modelado en el editor de CalcSteel, y el mismo motor FEM que dibuja su diagrama de momento flector corre gratis en tu navegador.

Un diagrama de momento flector no es el destino — es la entrada de una decisión de diseño. Una vez que conoces el momento pico, todo el objetivo es elegir una sección de acero que pueda soportarlo con margen de sobra. Ese paso es donde el diagrama finalmente se convierte en una viga que realmente puedes construir.

La desigualdad gobernante es simple. La sección debe suministrar más capacidad de momento que la demanda:

W ≥ M / f_yd

Aquí M es el momento de diseño directamente de tu DMF, f_yd es la tensión de fluencia de diseño (la fluencia característica f_y dividida por el factor de seguridad del material — γ_a1 en NBR 8800, o absorbida en φ en AISC 360), y W es el módulo de sección que necesitas buscar en una tabla de perfiles. Reordenado de la otra forma, la capacidad de momento de una sección elegida es M_Rd = W · f_yd, y el diseño es válido cuando M_Rd ≥ M_Sd.

Qué módulo de sección uses depende de cómo se comporta la sección transversal — y este es el detalle que la mayoría de los principiantes se saltan. Verifica primero la clasificación de la sección.

• Secciones compactas (plásticas) — las alas y el alma son lo suficientemente robustas para alcanzar la rótula plástica completa sin pandeo local. Aquí diseñas plásticamente y usas el módulo plástico Z (llamado Z en AISC, W_pl en NBR/Eurocódigo). La sección desarrolla su momento plástico M_pl = Z · f_yd, que es significativamente mayor que el límite elástico.
• Secciones no compactas o esbeltas — alas delgadas o un alma esbelta pandean localmente antes de que toda la sección fluya. Estás limitado al comportamiento de primera fluencia, así que usas el módulo elástico W_el y M_Rd = W_el · f_yd. Los elementos esbeltos necesitan una reducción adicional.

La relación Z / W_el es el factor de forma — aproximadamente 1.12–1.18 para un perfil I laminado flexionado respecto a su eje fuerte. Ignóralo y o bien dejas capacidad sin aprovechar o, peor, asumes una capacidad plástica que una sección no compacta no puede entregar.

Toma el pórtico de la sección anterior. El pico del larguero de ≈149.1 kN·m es el momento de diseño para ese elemento. Divide por f_yd para tu grado de acero y tendrás el W mínimo que el larguero debe proporcionar — luego elige el perfil laminado o soldado más liviano que lo supere, y confirma que su clase soporta el módulo que usaste. Esa es toda la lógica de la selección de un elemento a flexión, comprimida en un valor de momento y una división.

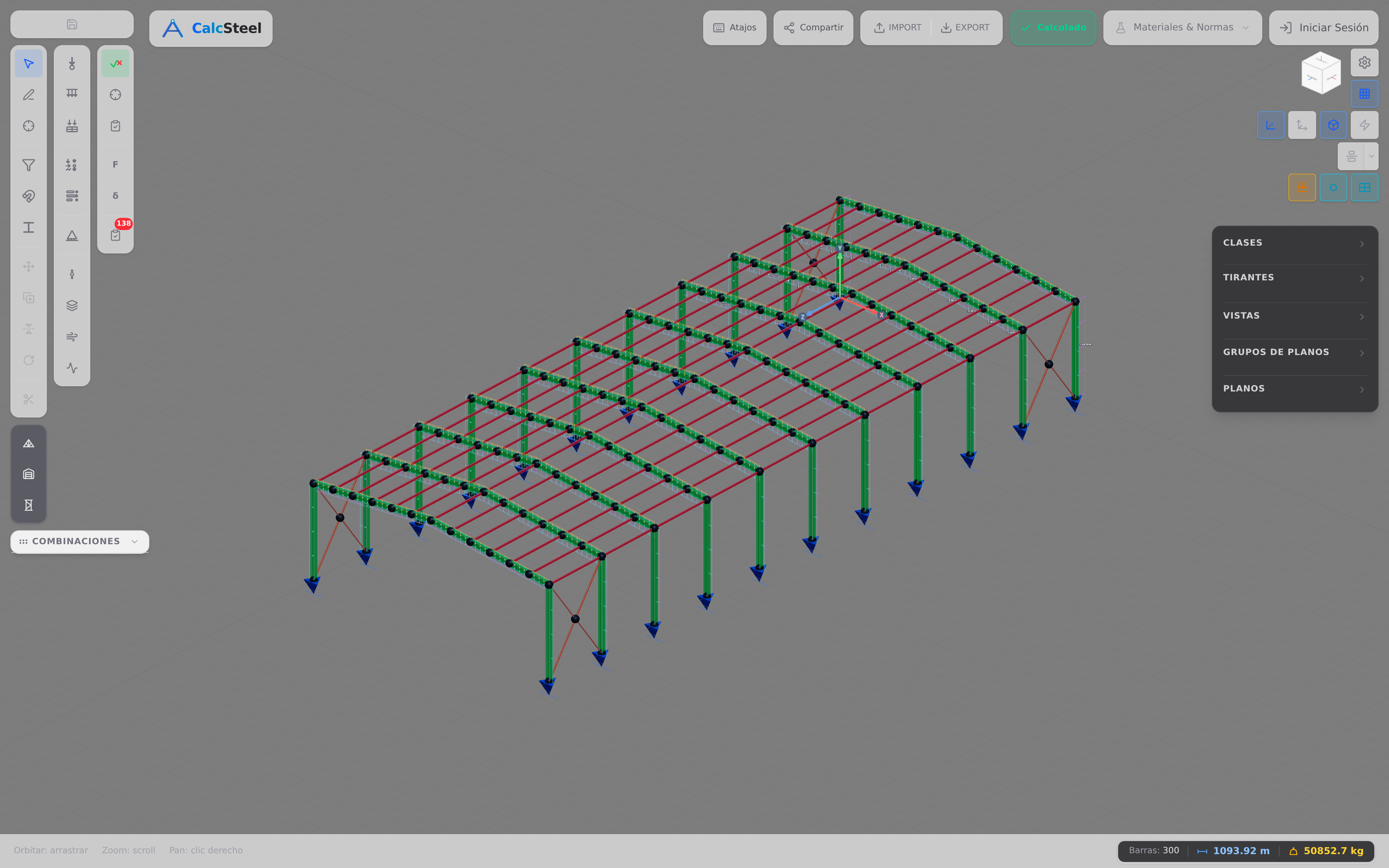

El último paso es la verificación de utilización: la relación entre demanda y capacidad, M_Sd / M_Rd. Por debajo de 1.0 el elemento pasa; cuanto más cerca de 1.0, más eficientemente has usado el acero. Un diseño serio también verifica la cortante (V_Sd / V_Rd), el pandeo lateral-torsional, y la interacción combinada de axial más flexión para los elementos del pórtico — una columna-larguero soporta ambos, así que la verificación verdadera es una interacción axial-flexión, no solo flexión. En CalcSteel esto sucede automáticamente: la misma corrida FEM que dibuja el diagrama clasifica cada sección, aplica la norma que elijas (NBR 8800 o AISC 360), y colorea cada elemento según su utilización — verde para holgado, rojo para sobreesforzado — así que ves exactamente qué elementos gobiernan el diseño.

La teoría es limpia, pero el mismo puñado de errores hace tropezar por igual a estudiantes e ingenieros en ejercicio. Recorre esta lista de verificación antes de confiar en cualquier diagrama — hecho a mano o por software.

• Suponer que el momento máximo siempre está donde V = 0. No lo está. El momento pico cae donde la cortante cruza el cero dentro de una luz, pero puede igualmente quedar en un empotramiento (un voladizo tiene su pico en el muro, donde la cortante es máxima, no cero) o exactamente en un momento concentrado aplicado. Siempre escanea también los apoyos y las ubicaciones de momentos puntuales.
• Tratar las esquinas del pórtico como articulaciones. Una rodilla soldada o atornillada con rigidizadores es una conexión rígida — el momento fluye continuamente de la columna al larguero. Modélala como una articulación y borras el momento de la rodilla (≈28.8 kN·m en nuestro pórtico) y malinterpretas gravemente cómo funciona realmente el pórtico.
• Olvidar que las reacciones deben cerrar. El diagrama de cortante debe regresar exactamente a cero después de la última reacción, y ΣF_x, ΣF_y, ΣM deben equilibrar todas. Un residuo es un error aritmético, punto.
• Pasar por alto el salto de cortante en las cargas puntuales. Cada carga concentrada P hace que el DFC salte exactamente en P; cada momento aplicado M₀ hace que el DMF salte en M₀ dejando la cortante intacta. Las curvas suaves a través de una carga puntual siempre están mal.
• Ignorar el hogging en voladizos y vigas continuas. Las colas en voladizo y los apoyos interiores producen momento negativo que pone la fibra superior en tracción. Esa ala necesita arriostramiento y a menudo gobierna el diseño — los −20 kN·m sobre el apoyo en nuestro ejemplo de voladizo y los −67.5 kN·m de hogging interior en la viga de dos luces son exactamente estos casos.
• Dimensionar solo por flexión. Un diagrama de momento dimensiona las alas, pero el elemento todavía tiene que pasar cortante, pandeo lateral-torsional, y — para cualquier columna o larguero — axial y flexión combinadas. El DMF es el inicio de la verificación, no todo el conjunto.

¿El momento flector máximo está siempre donde la cortante es cero?

No. Dentro de una luz simplemente apoyada lo está, porque dM/dx = V significa que el momento deja de subir exactamente donde la cortante pasa por cero. Pero el máximo global puede ocurrir en un empotramiento (el peor momento de un voladizo está en el muro, donde la cortante es mayor) o precisamente en un punto donde se aplica un momento concentrado externo. Verifica los cruces de V = 0, cada apoyo, y cada momento aplicado, luego toma la mayor magnitud.

¿Qué es un punto de contraflexión (o inflexión)?

Es la ubicación donde el momento flector pasa por cero y cambia de signo — la viga pasa de sagging a hogging o viceversa. Físicamente la curvatura se invierte, así que la cara en tracción pasa de abajo hacia arriba. Los puntos de contraflexión aparecen en voladizos, vigas biempotradas y vigas continuas, e importan porque marcan dónde puedes empalmar un elemento con un momento mínimo y dónde cambia el ala arriostrada.

¿Por qué no puedo resolver un pórtico con la fórmula wL²/8?

Porque wL²/8 solo es válida para un único elemento simplemente apoyado. Un pórtico rígido es estáticamente indeterminado — las bases empotradas y las rodillas continuas agregan más incógnitas de las que el equilibrio por sí solo puede resolver, y las columnas y los largueros comparten momento a través de los nudos. No hay respuesta cerrada; necesitas una solución de rigidez/FEM. Esa redistribución es precisamente por qué un larguero de 12 m bajo w = 12 kN/m alcanza un pico cercano a 149 kN·m como pórtico en lugar de los 216 kN·m que vería una viga simple de la misma luz.

¿Las cargas distribuidas y puntuales dan diagramas diferentes?

Sí, de forma característica. Una carga uniforme hace que la cortante varíe linealmente y el momento se curve como una parábola. Una carga puntual hace que la cortante sea constante entre cargas con un escalón brusco en la carga, y que el momento varíe linealmente con un quiebre en la carga. Reconocer la forma — recta vs. curva, escalonada vs. inclinada — es la forma más rápida de verificar la sensatez de cualquier diagrama de un vistazo.

Has recorrido todo el camino — desde un único corte a través de una viga simple hasta la redistribución de momento dentro de un pórtico rígido de acero. Esto es lo que debes llevarte.

• Dos relaciones gobiernan todo. dV/dx = −w y dM/dx = V — la pendiente de un diagrama es la altura del siguiente, y el momento alcanza un extremo donde la cortante cruza el cero dentro de una luz.
• El momento máximo no siempre está en V = 0. Puede quedar en un empotramiento o en un momento concentrado aplicado. Escanea los cruces, los apoyos y los momentos puntuales, luego toma el mayor.
• Los apoyos y la continuidad cambian la historia. Un voladizo genera hogging sobre su apoyo (−20 kN·m en nuestro ejemplo); una viga continua de dos luces atrae −67.5 kN·m de hogging sobre el apoyo interior — casos estáticamente indeterminados donde los métodos manuales se complican y el software resuelve al instante.
• Los pórticos redistribuyen el momento. La misma luz de 12 m que alcanzaría un pico de 216 kN·m como viga simple se establece cerca de un momento de 149 kN·m en el larguero una vez que actúa como pórtico rígido — las rodillas captan momento, las bases equilibran el viento, y solo el FEM puede encontrarlo.
• El diagrama es el inicio del diseño. M_max define el módulo de sección requerido (W ≥ M / f_yd), la clase de la sección decide entre el módulo plástico Z y el elástico W_el, y la relación de utilización te dice si el elemento pasa.

Ahora deja de leer y empieza a dibujar. Ingresa tu propia luz, cargas y apoyos en la calculadora gratuita de diagramas de cortante y momento flector — ilimitada, sin inicio de sesión para los cálculos — y observa cómo el DFC y el DMF se actualizan en vivo. Cuando estés listo para el edificio completo, CalcSteel corre el mismo motor FEM real sobre pórticos completos justo en tu navegador, en un plan genuinamente gratuito, con cada diagrama, clasificación de sección y verificación de norma incluidos. Los estudiantes tienen todo desbloqueado a través de CalcSteel Education, gratis. La prueba no es una cuenta regresiva — es la propia herramienta, en tus manos hoy.
