Estrutura Metálica para Data Centers de IA: O Aço por Trás da Computação

A corrida da IA é a maior história do aço em 2026. Os inícios de obra de data centers nos EUA chegaram a cerca de US$ 77,7 bilhões em 2025 — aproximadamente +190% em relação ao ano anterior, segundo dados da Dodge divulgados pela Equipment World — e o UBS projeta um investimento global em infraestrutura de IA em torno de US$ 500 bilhões em 2026, ante ~US$ 375 bilhões em 2025. Por trás de cada um desses megaprojetos existe um herói sem glamour: uma estrutura metálica. Um único campus hyperscale pode consumir até cerca de 20.000 toneladas de aço estrutural (Zekelman Industries, via Fastmarkets) — distribuídas em vigas de piso, treliças de cobertura e mezaninos que ninguém fotografa, mas dos quais todo mundo depende.

A maioria dos artigos sobre o boom da IA para no dinheiro. Este percorre a estrutura de verdade. Pegamos um data hall real e o projetamos peça por peça — a viga de piso sob uma fileira de racks de IA, a cobertura de 24 m que precisa vencer o white space sem um único pilar — e cada número que você vai ler sai de um motor de elementos finitos real, não de regra de bolso. Você vai ver uma travessa laminada reprovar na verificação de flecha com L/109, e uma treliça de cobertura com a mesma tonelagem passar com L/507. Depois, você mesmo pode reproduzir o exemplo da viga de piso na calculadora ao vivo embutida mais abaixo nesta página.

Este guia foi escrito para três leitores ao mesmo tempo:

• Estudantes de engenharia — cada exemplo resolvido mostra o caminho das cargas, os diagramas e a verificação que governa, com conferências à mão onde a estática permite.
• Engenheiros de estruturas em atividade — os números foram validados no motor contra a teoria de forma fechada, e os exemplos expõem as armadilhas (a flecha governa, não a resistência) que tornam data halls diferentes dos edifícios que você dimensionou no ano passado.
• Profissionais de data center e missão crítica — se você compra, planeja ou opera esse tipo de ativo, este é o mapa em linguagem direta de por que a estrutura custa o que custa e por que "é só colocar mais racks" é uma questão estrutural.

Vamos começar pela pergunta óbvia: por que praticamente todo data center sério é um edifício em estrutura metálica?

Na economia dos data centers, o cronograma é rei. A Goldman Sachs Research espera que a demanda de energia dos data centers cresça cerca de 50%, para ~92 GW até 2027 — e cada semana com um hall inacabado é uma semana de computação não vendida sobre um hardware que já está depreciando. O aço vence essa corrida por razões estruturais, não sentimentais:

• Velocidade até a energização. A estrutura metálica é fabricada na oficina enquanto o canteiro ainda move terra. Pilares, vigas e treliças chegam como componentes prontos e são parafusados numa sequência medida em dias por vão. Quando o relógio da receita começa na energização, a estrutura que monta mais rápido é a estrutura que você constrói. (É a mesma lógica de cronograma que move o mercado como um todo — veja nosso mergulho nas tendências da construção em aço para 2026.)
• Grandes vãos livres sobre o white space. Racks, confinamento de corredores quente/frio e caminhos de cabos pedem lajes sem interrupção. Um pilar no meio do data hall é um pilar no meio do seu layout de racks para sempre. Pórticos e treliças de aço entregam os vãos livres de 20 m ou mais que um hall exige — projetamos um de 24 m mais adiante neste guia.
• A pré-fabricação conversa com a realidade da mão de obra. Pesquisas do setor apontam capacidade de empreiteiros apertada ou estourada em mais de 70% dos mercados de data center, com a escassez de mão de obra como principal vetor de custo (Data Center Knowledge). A fabricação fora do canteiro transfere as horas-homem de uma equipe de campo escassa para uma oficina produtiva — o argumento central da construção modular em aço, e em nenhum lugar ele pesa tanto quanto aqui.
• Tolerância a mudanças para upgrades de densidade. Os ciclos de renovação do hardware de IA são brutais: os racks que você projeta hoje serão substituídos por outros mais pesados. Uma estrutura metálica pode ser reforçada, reapoiada e reanalisada barra por barra. Reforçar uma viga é um fim de semana de solda; reforçar uma laje de concreto é uma conversa de demolição.
• Incombustível por natureza. O aço não queima nem alimenta incêndio — requisito de base quando o conteúdo do edifício vale ordens de grandeza mais que o próprio edifício, e a estratégia de proteção contra incêndio (detecção, supressão, compartimentação) é projetada em torno de uma estrutura que se mantém previsível.

Nada disso é exclusivo de um hyperscaler ou de uma região — é por isso que o segmento de data centers virou um dos clientes que mais crescem do aço estrutural. Mas "é um edifício de aço" é só a primeira frase da história. Que tipo de edifício de aço? Essa é a pergunta da anatomia — e ela vem a seguir.

Tire o fechamento e um data center é uma pequena família de estruturas de aço fazendo trabalhos muito diferentes. Entender quem carrega o quê é o caminho mais rápido para entender onde a tonelagem — e o risco de engenharia — realmente mora.

A casca: pórticos ou treliças sobre o hall

A estrutura principal é uma série de quadros transversais — pórticos rígidos ou coberturas treliçadas sobre pilares — repetidos ao longo do edifício com espaçamento regular entre eixos. Sua única missão inegociável: vencer toda a largura do white space sem pilares internos, para que o layout dos racks responda ao plano de TI, não à estrutura. Mais adiante neste guia tentamos um vão de 24 m dos dois jeitos — com travessa laminada e com treliça — e deixamos o motor FEM apitar o jogo.

O piso do white space

Sob os racks está o "piso de escritório" mais carregado que você vai projetar na vida: uma laje sobre vigas de aço, dimensionada para fileiras de racks, corredores de confinamento e o tráfego de manutenção entre eles. É aqui que as cargas ficam genuinamente incomuns — a próxima seção coloca números nisso, e o Exemplo Resolvido 1 projeta uma viga real de piso de racks.

Mezaninos elétricos e mecânicos

Painéis elétricos, sistemas de UPS, salas de baterias e climatizadores frequentemente vivem em mezaninos de aço empilhados ao lado ou acima do hall. São plataformas pesadas e sensíveis a vibração por mérito próprio — muitas vezes com cargas de equipamento bem acima de qualquer coisa dentro do hall — e se apoiam na mesma estrutura.

A cobertura que carrega as instalações do edifício

Eis o detalhe que os novatos deixam passar: num data hall, a estrutura de cobertura não está só segurando a chuva. Eletrocalhas, barramentos blindados, dutos, tubulações e sistemas de confinamento penduram-se no aço da cobertura. Cada travessa ou banzo inferior de treliça também trabalha como espinha de utilidades, e essas instalações suspensas somam carga real e permanente ao longo de todo o vão. Projete a cobertura para o clima e você terá projetado metade da cobertura.

Pátios de equipamentos e bases de geradores

Fora do envelope, geradores, transformadores e chillers assentam sobre fundações e bases próprias — objetos discretos e muito pesados, cujos apoios, estruturas de acesso e fechamentos se conectam de volta ao pacote estrutural.

Muros de segurança e telas

Muros perimetrais, barreiras de segurança e barreiras acústicas completam o escopo em aço. Individualmente menores; no conjunto, uma linha real de orçamento num campus medido em milhares de toneladas.

Cada uma dessas estruturas é dimensionada pelas suas cargas — e as cargas de data center não se parecem com nada de um edifício convencional. Isso merece uma seção própria.

O que é a carga de projeto de um piso? É o peso por metro quadrado que um piso deve suportar com segurança — equipamentos, pessoas, cabeamento e uma folga para o futuro — expresso em kN/m² (ou psf). Toda viga, pilar e ligação abaixo daquele piso é dimensionada em torno desse único número; escolhê-lo bem é o jogo inteiro.

Agora coloque os números de data center ao lado dessa definição e o problema entra em foco:

• Escritórios: tipicamente 2,4–3 kN/m² — a conhecida classe dos 50 psf, para a qual a intuição de vigamento de piso da maioria de nós foi calibrada.
• Data halls modernos: comumente publicados em 7,2–12 kN/m² (150–250 psf) — já três a quatro vezes o valor de escritório.
• Halls com densidade de IA: caminhando para 12–15+ kN/m² com a chegada dos racks densos em GPU e refrigerados a líquido. Racks individuais de IA pesam hoje comumente 1,5–2 toneladas cada, e os roadmaps dos fabricantes apontam para além de 3 toneladas.

Em outras palavras: o piso de um hall de IA pode carregar quatro a cinco vezes a carga de projeto do edifício de escritórios ao lado — e, diferentemente de um escritório, onde a carga acidental é uma multidão estatística de pessoas e mobiliário, aqui ela é hardware real, permanente, estacionado. Fileiras de cargas concentradas de 1,5–2 t marchando pelos corredores, presentes no primeiro dia e mais pesadas a cada refresh.

E o piso é só metade da história das cargas:

• Instalações suspensas ao longo da cobertura. Como mostrou a seção de anatomia, barramentos, eletrocalhas, dutos e tubulações penduram-se no aço da cobertura — e somam carga permanente real em cada vão, parte dos 15 kN/m completos que carregamos nos exemplos de cobertura adiante. É uma grande razão para a cobertura "simples" acabar não sendo simples.
• Geradores e transformadores como cargas concentradas pesadas. A geração de emergência e os equipamentos de distribuição de energia chegam como objetos discretos de várias toneladas. No térreo ou em mezaninos, seus apoios são projetados para cargas concentradas, não para cargas de área.
• Sensibilidade a vibração. Equipamentos de TI — em especial mídia rotativa e refrigeração de precisão — são sensíveis à vibração do piso de um jeito que ocupantes de escritório nunca são. Isso empurra o projeto do data hall para além do "forte o suficiente", rumo ao "rígido o suficiente", com flecha e comportamento dinâmico assumindo o papel de verificação governante. Guarde essa ideia: nos exemplos resolvidos à frente, a rigidez — não a resistência — decide todos os tamanhos de barra. Se o tema interessa, aprofundamos em estado limite de serviço, flecha e vibração no projeto em aço.

Chega de contexto. Vamos colocar uma viga sob uma fileira de racks de IA e rodar os números de verdade.

Chega de contexto — vamos dimensionar aço de verdade. O cenário é um painel típico de piso de data hall de IA: vigas vencendo 9 m de vão, espaçadas a cada 3 m, carregando uma carga de projeto de piso de 12 kN/m² (o extremo de 250 psf da faixa publicada para data halls). Rodamos a análise completa no motor FEM do CalcSteel, e todos os números abaixo saem diretamente dele — validados contra a teoria de forma fechada.

Passo 1 — da carga de área à carga linear

Cada viga coleta a carga de metade do espaçamento de cada lado — sua largura de influência de 3 m:

• w = q × largura de influência = 12 kN/m² × 3 m = 36 kN/m

São 36 kN em cada metro de viga — mais que o peso de um rack pesado de IA em cada metro, antes mesmo de os racks entrarem. Compare com uma viga de escritório no mesmo espaçamento, que carregaria apenas 9 kN/m.

Passo 2 — reações e esforços internos

Para uma viga biapoiada sob carga uniforme, o motor reporta:

• Reações: R = 162 kN em cada apoio (= wL/2 = 36 × 9 / 2 — exato).
• Diagrama de cortante: V_máx = 162 kN nos apoios, cruzando o zero no meio do vão.
• Momento fletor: M_máx = 364,5 kN·m no meio do vão — exatamente wL²/8, a conferência de forma fechada que o resultado FEM iguala até a casa decimal.

Se você quer a teoria por trás desses diagramas, nosso pillar sobre diagramas de esforço cortante e momento fletor os constrói a partir dos primeiros princípios.

Passo 3 — escolher o perfil e verificar a resistência

Escolhemos um IPE 550 em aço classe S355/A992 (f_y = 355 MPa, E = 200 GPa). Com 105,52 kg/m, a viga de 9 m pesa 949,7 kg — batendo na porta de uma tonelada de aço para uma única viga de piso. Sua capacidade elástica a momento é M_rd = 836,8 kN·m, portanto:

• Utilização = 364,5 / 836,8 = 0,44

Apenas 44% da resistência é usada. Só pela resistência, essa viga parece absurdamente superdimensionada — você poderia se sentir tentado a descer dois ou três perfis. Não desça. Ainda.

Passo 4 — a verificação que realmente governa: a flecha

O motor calcula uma flecha no meio do vão de 23,7 mm, o que dá L/379 no vão de 9 m. O limite usual para pisos é L/360 (25 mm aqui), então o IPE 550 passa — mas por pouco, com cerca de 5% de margem de rigidez contra 56% de margem de resistência.

Essa assimetria é a lição mais importante do projeto de pisos de data center: sob cargas de densidade de racks, quem governa é a rigidez, não a resistência. Um perfil mais leve ainda carregaria o momento com folga e reprovaria de vez na verificação de flecha. Num hall cheio de equipamentos de TI sensíveis a vibração, piso elevado e linhas rígidas de barramento, esse limite de flecha não é burocracia — é o que mantém o white space em serviço. Mais sobre verificações de capacidade de vigas em nosso guia de capacidade de carga de vigas de aço.

Eis a pergunta que todo proprietário faz quando se cogita converter um edifício convencional: quanto aço a mais um hall de IA realmente precisa? Para responder com honestidade, mantivemos tudo idêntico — mesmo vão de 9 m, mesmo espaçamento de vigas de 3 m, mesmo aço classe S355, mesmo limite L/360 — e mudamos só a carga de projeto do piso. Um painel como escritório, um como hall de IA.

O painel de escritório: 3 kN/m²

Um piso de escritório a 3 kN/m² (a classe dos 50 psf) coloca w = 9 kN/m em cada viga. O motor ajusta isso na medida para um IPE 360 de 57,09 kg/m:

• M_máx = 91,1 kN·m, utilização 0,29
• Flecha 24,4 mm = L/368 → passa no L/360
• Massa da viga: 513,8 kg

O painel de IA: 12 kN/m²

Troque pela carga de densidade de IA de 12 kN/m² (w = 36 kN/m) e o painel precisa do IPE 550 do Exemplo Resolvido 1: M_máx = 364,5 kN·m, utilização 0,44, flecha 23,7 mm = L/379, massa 949,7 kg.

4× a carga, 1,85× o aço

Repare na razão: a carga quadruplicou, mas o aço por viga cresceu só 1,85× (513,8 kg → 949,7 kg). Por que não 4×? Porque a flecha governa os dois painéis — veja como os dois resultados sentam colados no limite: L/368 no escritório, L/379 no hall de IA, enquanto a utilização de resistência marca lenta em 0,29 e 0,44. Quando a rigidez manda, ganhar altura (IPE 360 → IPE 550) compra momento de inércia muito mais rápido do que adiciona quilos. Altura é rigidez barata — um tema que volta com força quando chegarmos à cobertura.

Mas há um alerta escondido nos mesmos números. No hall inteiro, esse 1,85× se multiplica por cada viga do white space — um prêmio estrutural que escala para tonelagens sérias num campus hyperscale capaz de absorver até cerca de 20.000 toneladas de aço estrutural (Zekelman Industries, via Fastmarkets). E o corte vale para o outro lado também: um edifício de escritórios "convertido" em data hall sem mexer na estrutura está carregando 4× a carga sobre vigas dimensionadas — e verificadas em rigidez — para um quarto dela. É por isso que o estado limite de serviço, e não a resistência, é a primeira conversa de qualquer briefing estrutural de data center.

Você não precisa acreditar nos nossos diagramas por fé. A calculadora interativa de vigas montada logo abaixo roda a mesma mecânica de forma fechada contra a qual validamos o motor FEM — grátis, ilimitada e sem login para a matemática.

Tente reproduzir você mesmo o Exemplo Resolvido 1. A receita:

• Perfil: IPE 550 (aço classe S355)
• Vão: 9 m, viga biapoiada
• Carga uniforme: 36 kN/m (ou seja, 12 kN/m² de carga de piso de hall de IA × 3 m de largura de influência)

Veja os resultados aparecerem enquanto você digita: reações de 162 kN em cada apoio, o diagrama de cortante com pico nos apoios, o diagrama de momento culminando em 364,5 kN·m no meio do vão, e uma flecha de 23,7 mm = L/379 — passando raspando pelo limite de piso L/360.

Depois, quebre de propósito. Desça para um IPE 450 e veja a flecha reprovar enquanto a resistência ainda passa — toda a história do "a rigidez governa" deste artigo, ao vivo na sua frente. Estique o vão, alivie a carga até os 9 kN/m do caso de escritório, troque perfis até sentir onde os limites mordem. Essa intuição é o objetivo.

Prefere uma página completa, com mais opções e estados salvos? A mesma ferramenta vive na calculadora de vigas do CalcSteel. E quando uma viga isolada deixar de ser suficiente — vãos contínuos, pórticos, as treliças de cobertura logo a seguir — o editor completo do CalcSteel — um motor FEM 3D de verdade no navegador — está disponível num plano genuinamente gratuito (e grátis para estudantes).

Lá embaixo, no piso, a história era carga. Aqui em cima, na cobertura, a história é vão. Um data hall ganha a vida como white space ininterrupto: fileiras de racks, confinamento de corredor quente/frio e barramentos aéreos, todos pedem um teto sem pilares no meio. Um pilar no lugar errado não custa só uma posição de rack — ele quebra a geometria do fluxo de ar e o layout de distribuição elétrica da fileira inteira. Por isso, a estrutura de cobertura sobre o hall rotineiramente precisa vencer 20 m ou mais de uma vez só, ainda carregando as instalações penduradas embaixo dela.

Vamos tentar o primeiro movimento óbvio: um pórtico com travessa em perfil laminado, o burro de carga do aço industrial (cobrimos o tipo a fundo no nosso guia de projeto de pórticos). Modelamos no motor FEM do CalcSteel — e este caso precisa de FEM, porque um pórtico deslocável com bases engastadas é estaticamente indeterminado; nenhuma fórmula de mão entrega a distribuição real de momentos.

• Geometria: vão livre de 24 m, pé-direito de 6 m no beiral, bases engastadas.
• Barras: pilares HEB 400, travessa IPE 600 (122,45 kg/m).
• Cargas: cobertura mais instalações suspensas com w = 15 kN/m na travessa, mais uma carga lateral de vento de 25 kN.

A verificação de equilíbrio do motor fecha exata — ΣFx = −25 kN contra o vento, ΣFy = 360 kN contra a carga gravitacional — e o comportamento de pórtico aparece de imediato no diagrama de momentos. A travessa atinge Mmáx = 726,6 kN·m no meio do vão, mas o joelho de barlavento absorve 318,7 kN·m e sua base engastada carrega −135,7 kN·m. Essa redistribuição é o propósito de um pórtico: os pilares aliviam a travessa. Em resistência, o IPE 600 está tranquilo.

Aí vem a verificação de flecha, e a roda cai. A flecha no meio do vão é de 220,5 mm — L/109. O limite de cobertura L/250 permite apenas 96 mm. Não é uma reprovação marginal; o pórtico é mais que duas vezes flexível demais, com 4,80 t de aço dentro dele (2,94 t só na travessa). A lição generaliza: em vãos de data hall, a travessa laminada esgota a rigidez muito antes de esgotar a resistência. Jogar um perfil mais pesado no problema é o jeito caro de perder devagar. Existe uma solução mais inteligente.

O pórtico falhou porque um perfil laminado com 600 mm de altura é simplesmente raso demais para um vão de 24 m. A rigidez escala com o quadrado da altura estrutural — então, em vez de comprar uma travessa mais pesada, compramos altura. Entra a treliça de cobertura tipo Pratt.

• Geometria: vão de 24 m, 1,8 m de altura, 8 painéis de 3 m, biapoiada.
• Banzos: RHS 200×150×8 (41,92 kg/m). Diagonais e montantes: RHS 150×100×6 (22,45 kg/m), nós soldados.
• Cargas: os mesmos 15 kN/m de cobertura mais instalações suspensas, aplicados como cargas de 45 kN nos nós do banzo superior.

O motor devolve reações de R = 180 kN em cada apoio — exatas, como a simetria exige. O padrão de esforços é o comportamento clássico de treliça: o banzo inferior entra em tração, com pico de +557,7 kN nos painéis centrais; o banzo superior recebe −593,8 kN de compressão; as diagonais de extremidade levam 294,5 kN até os apoios.

E aqui está a parte que a gente adora: dá para conferir o motor FEM à mão. Corte a treliça no painel vizinho ao meio do vão e tome momentos em torno do nó do banzo superior a 9 m — o método das seções. O momento ali vale 180×9 − 22,5×9 − 45×6 − 45×3 (os dois últimos são as cargas de nó a 3 m e 6 m, com seus braços de alavanca) = 1.012,5 kN·m, e dividindo pela altura de 1,8 m sai um esforço no banzo inferior de 562,5 kN. O motor diz 557,7 kN — diferença de 0,9%, explicada pelos nós soldados: a treliça real se comporta como um quadro de nós rígidos com um sussurro de flexão secundária, que a estática pura de nós rotulados ignora. Quando o seu software e a sua conta à mão discordam em menos de 1% por uma razão que você sabe nomear, você pode confiar nos dois.

E a flecha? 47,3 mm = L/507 — passando pelo limite L/250 com folga de sobra. Agora compare a lista de materiais: a treliça inteira pesa 3,00 t, contra 2,94 t só da travessa IPE 600 reprovada. Essencialmente a mesma tonelagem, 4,7× mais rígida. Esse é o princípio mais útil do projeto de coberturas de grandes vãos: altura compra rigidez; peso, não. A treliça coloca seu material a 1,8 m de distância em vez de 600 mm, e a geometria faz o resto. Para a teoria completa — arranjo de painéis, dimensionamento de banzos, quando a Pratt vence a Warren — veja nosso guia de projeto de treliças de aço.

Uma ressalva honesta antes de você sair correndo para soldar uma: a conferência de esforço de banzo acima é necessária, não suficiente. O banzo comprimido ainda precisa ser verificado à flambagem, e os nós soldados quanto à sua própria resistência — sinalizamos os dois no checklist abaixo.

Dê um passo atrás e olhe todos os exemplos resolvidos deste guia. Nenhum deles foi decidido pela resistência. A viga do piso de racks ficou em 0,44 de utilização — 56% da capacidade a flexão sem uso — e ainda assim mal passou na verificação de flecha, L/379 contra L/360. A viga de escritório passou com L/368 e utilização 0,29. O pórtico tinha resistência de sobra e reprovou espetacularmente com L/109. A treliça venceu na rigidez, com L/507. Num data center, o estado limite de serviço é o projeto; a resistência costuma ir só de carona.

Por que os limites são tão implacáveis aqui? Porque quase tudo no edifício está preso à estrutura e se importa com o quanto ela se move:

• Instalações suspensas. Barramentos, eletrocalhas e dutos penduram-se no aço da cobertura em linhas longas e contínuas. Juntas de barramento e emendas de eletrocalha têm tolerância apertada a movimento relativo — uma cobertura cedendo 220 mm em 24 m não é uma falha estrutural, mas pode ser um problema de distribuição elétrica.
• Fileiras de racks e confinamento. Painéis de confinamento de corredor quente/frio, portas e defletores de teto são montados no prumo e no esquadro. Flecha excessiva de piso ou cobertura empena o enclausuramento, abre vazamentos de ar e degrada exatamente a separação de fluxo de que o hall depende.
• Os próprios racks. Fileiras de gabinetes de 1,5–2 t assentam nesse piso. Flecha diferencial entre painéis adjacentes aparece como desaprumo ao longo da fileira.
• Equipamentos de TI sensíveis a vibração. Mídia rotativa e hardware de precisão não gostam de vibração de piso, então pisos de data hall são empurrados para projetos mais rígidos e de frequência mais alta do que um escritório jamais precisaria. Rigidez contra flecha estática e rigidez contra vibração perceptível são duas faces da mesma moeda.

Os limites de trabalho que usamos são os publicados de praxe: L/360 para pisos e L/250 para coberturas — e proprietários de missão crítica frequentemente especificam limites mais rígidos. Nossos números mostram como o jogo é apertado de verdade: a viga de piso IPE 550 passou com cerca de 5% de margem (L/379 vs L/360), e a cobertura precisou de uma troca de sistema estrutural, não de um perfil maior, para ir de L/109 a L/507. Se você tivesse dimensionado qualquer uma das barras só pela resistência, teria entregado uma falha.

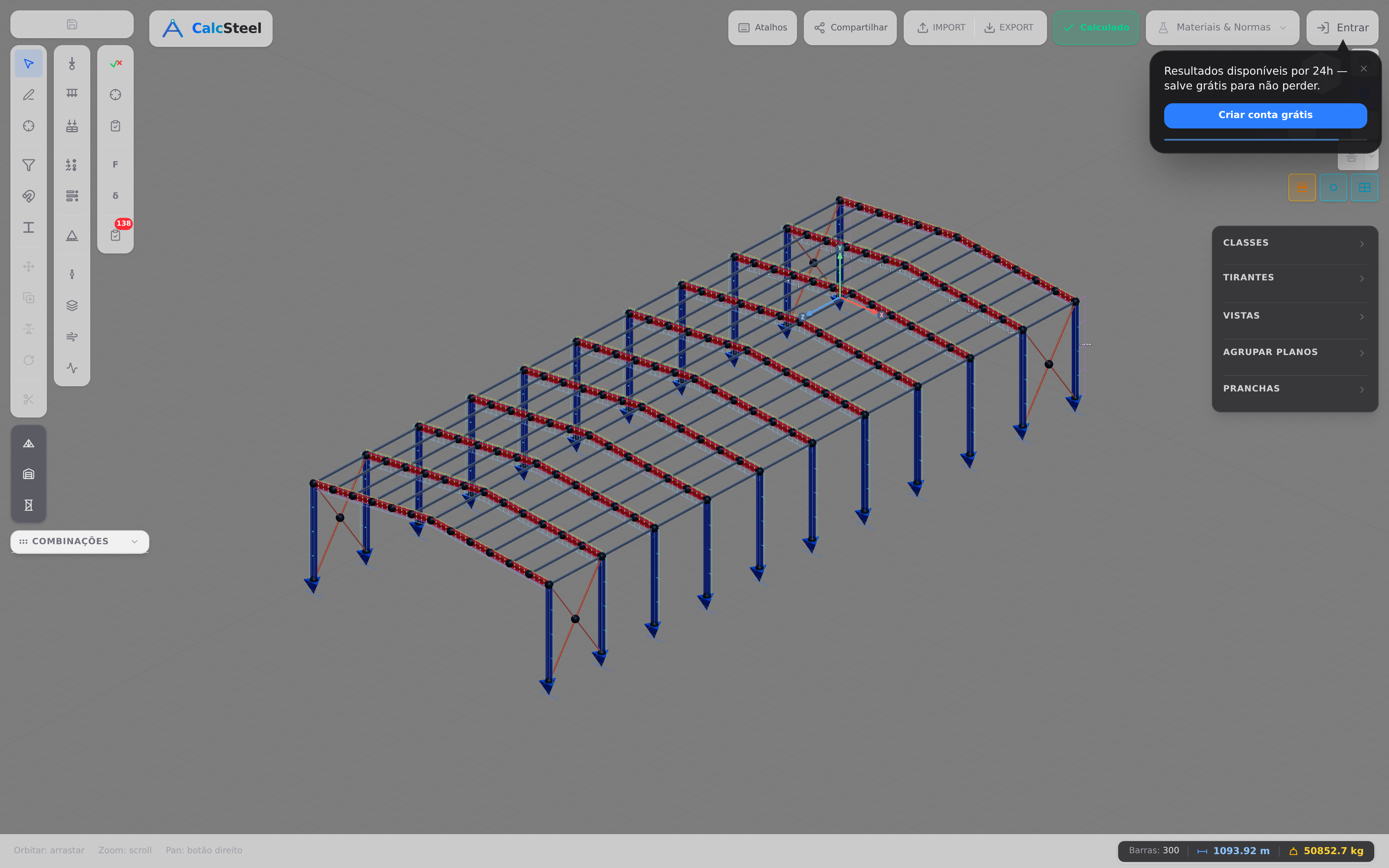

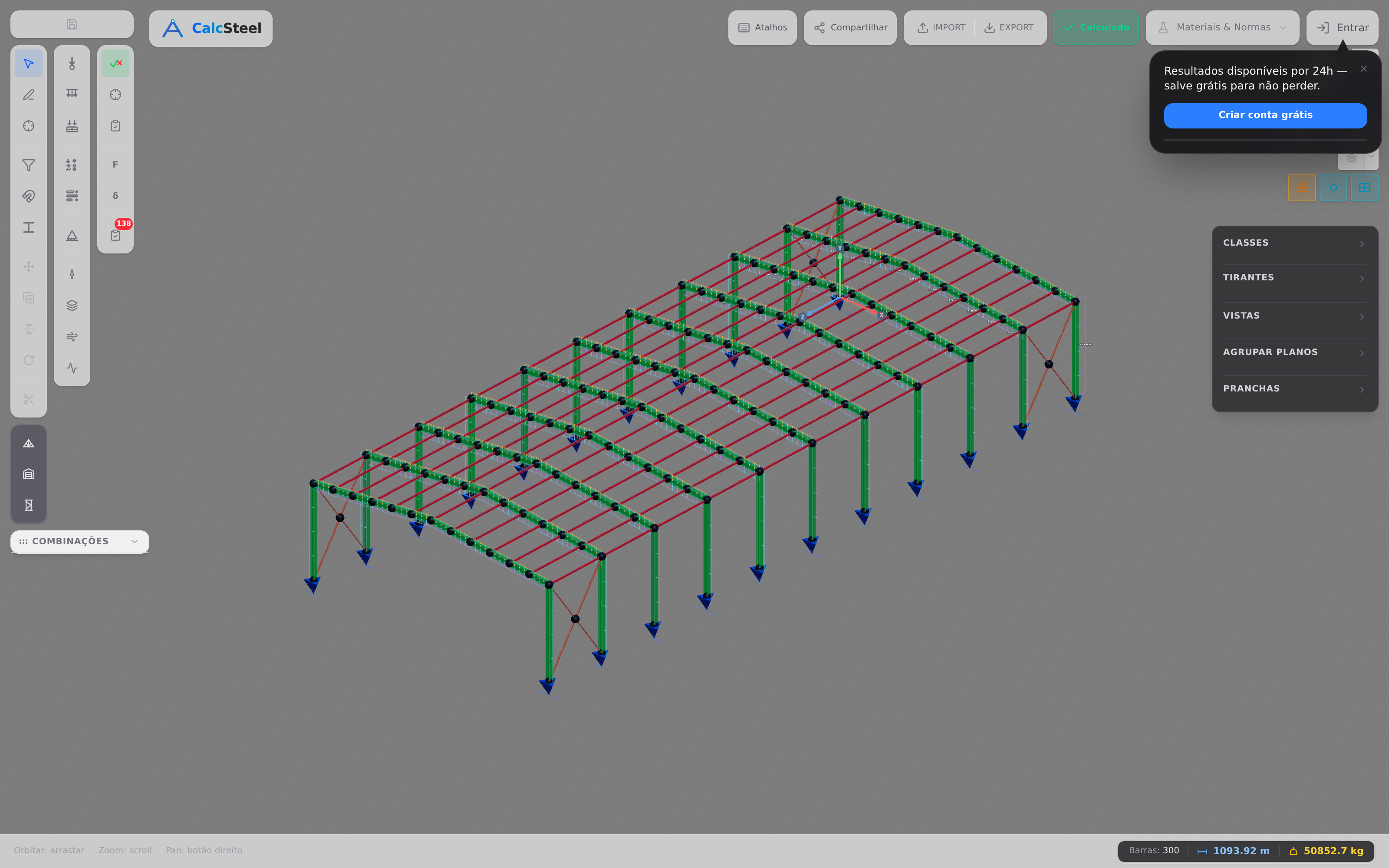

É exatamente por isso que rodamos todas as verificações, todas as vezes. No editor do CalcSteel, a vista de verificação pinta cada barra pela verificação que a governa — e em trabalho de data center você vai ver a cor da flecha governar muito antes da cor da tensão. Para a teoria mais funda — limites de flecha por ocupação, frequência natural e quando a vibração governa de vez — leia nosso pillar irmão sobre estado limite de serviço, flecha e vibração.

No pro forma de um data center, a estrutura não é a parte cara — o tempo é. Cada semana com um hall inacabado é uma semana de computação não vendida, e é por isso que o verdadeiro vetor de projeto do setor em 2026 é a compressão de cronograma. E os números por trás dessa pressão são estarrecedores: dados da Dodge divulgados pela Equipment World colocam os inícios de obra de data centers nos EUA em cerca de US$ 77,7 bilhões em 2025 — aproximadamente +190% em relação ao ano anterior — enquanto o UBS projeta investimento global em infraestrutura de IA em torno de US$ 500 bilhões em 2026, ante cerca de US$ 375 bilhões em 2025. A Goldman Sachs Research espera que a demanda de energia dos data centers suba cerca de 50%, para ~92 GW até 2027. Os edifícios têm que acompanhar os chips.

O aço está vencendo essa corrida por uma razão estrutural e outra logística. Estruturalmente, os quadros que dimensionamos nos exemplos resolvidos — vigas de piso, pilares de pórtico, treliças de cobertura — são repetitivos, previsíveis e se parafusam em qualquer clima. Logisticamente, podem ser fabricados fora do canteiro, em paralelo com a terraplenagem e as redes de utilidades, e depois montados em dias por vão. Isso importa demais agora: pesquisas do setor divulgadas pelo Data Center Knowledge encontram capacidade de empreiteiros apertada ou estourada em mais de 70% dos mercados de data center, com a escassez de mão de obra como principal vetor de custo. A pré-fabricação move horas-pessoa de uma equipe de campo escassa e cara para uma oficina controlada — a mesma lógica que destrinchamos no nosso guia de construção modular em aço.

A escala por projeto também remodela a cadeia de suprimentos. Um único campus hyperscale pode levar até cerca de 20.000 toneladas de aço estrutural (Zekelman Industries, via Fastmarkets). Pedidos desse tamanho são colocados contra as agendas das usinas com meses de antecedência, o que premia as equipes que congelam o esquema estrutural cedo — e pune os reprojetos. É mais uma razão pela qual as lições de rigidez dos exemplos do pórtico e da treliça importam: descobrir aos 60% do projeto que sua travessa laminada reprova no L/250 é um problema de pedido de usina, não só de prancheta.

Por fim, os hyperscalers carregam compromissos públicos de ESG e, a 20.000 toneladas por campus, o carbono incorporado da estrutura é uma linha que os times de sustentabilidade deles realmente leem. Especificar aço de menor carbono — produto de aciaria elétrica (EAF) com conteúdo reciclado ou rotas a hidrogênio verde — muda a pegada da estrutura sem mudar um único perfil, porque o aço verde é metalurgicamente o mesmo aço. Cobrimos os números, a linguagem de compra e a alavanca do dimensionamento justo em profundidade no nosso guia de aço verde e de baixo carbono; para o retrato mais amplo do mercado, veja as tendências da construção em aço para 2026.

Depois de rodar essas simulações, um padrão emerge: quase todo erro em projeto de aço para data center vem de importar instintos de edifício de escritórios para um edifício de missão crítica. Este é o checklist que a gente pregaria acima da mesa.

Seis erros a evitar

• Dimensionar vigas de piso só pela resistência. Nosso IPE 550 sob carga de racks de IA ficou numa confortável utilização de 0,44 a flexão — e mesmo assim mal passou na flecha, L/379 vs L/360. Num data hall, a rigidez governa; uma verificação só de resistência vai te entregar uma viga subdimensionada que passa no papel e balança em serviço.
• Ignorar as instalações suspensas. Barramentos, eletrocalhas e dutos são carregados pelo aço da cobertura, e no exemplo do pórtico essas instalações suspensas faziam parte dos 15 kN/m completos na travessa. Projete a cobertura nua e você vai encontrar o instalador de MEP sem capacidade sobrando.
• Supor que limites de flecha de escritório bastam. Um projetista de escritório pode aceitar uma cobertura mais viva; sobre corredores de confinamento e juntas rígidas de barramento, L/250 em coberturas e L/360 em pisos são o piso prático, não o teto — veja nosso mergulho em estado limite de serviço.
• Esquecer a vibração. Equipamentos de TI são sensíveis a vibração. Um piso que passa na flecha estática ainda pode transmitir vibração de passos e de máquinas às fileiras de racks; trate a verificação estática como necessária, nunca suficiente.
• Tratar a conferência dos banzos como a verificação inteira. No exemplo da treliça, o banzo superior carrega 593,8 kN de compressão — essa barra vive ou morre pela flambagem, e os nós soldados pelo projeto da ligação, e nenhum dos dois aparece num relatório cru de esforços normais. Os esforços de banzo são o começo da verificação, não o fim; nosso guia de projeto de treliças percorre a sequência completa.
• Projetar só para os racks de hoje. Racks de IA pesam hoje comumente 1,5–2 t cada, com roadmaps dos fabricantes passando de 3 t. Um piso dimensionado no limite para o fit-out atual vira a restrição do próximo refresh de hardware — e a viga do Exemplo Resolvido 1, a 0,44 de utilização de resistência, mostra como projetos governados pela flecha costumam carregar uma margem de resistência escondida que vale a pena planejar.

Quanto aço estrutural tem um data center?

Escala com o campus, mas o número de referência impressiona: um único campus hyperscale pode levar até cerca de 20.000 toneladas de aço estrutural (Zekelman Industries, via Fastmarkets). Isso cobre as cascas dos halls, os mezaninos, o vigamento de cobertura que carrega as instalações do edifício e as estruturas do pátio de equipamentos.

Que carga de piso usar para racks de IA?

Data halls modernos são comumente publicados em 7,2–12 kN/m² (150–250 psf), e halls com densidade de IA caminham para 12–15+ kN/m² — muito longe da classe de escritório de 2,4–3 kN/m². Nosso exemplo resolvido usou 12 kN/m² sobre uma largura de influência de 3 m, dando 36 kN/m na viga. Sempre confirme a densidade do fit-out com o operador; racks de 1,5–2 t cada, e subindo, são a carga que define o número.

Por que data halls usam treliças de cobertura em vez de vigas?

Porque altura compra rigidez, e peso não. Nossa comparação em FEM tornou isso concreto: uma travessa laminada IPE 600 sobre um hall de 24 m flechou 220,5 mm = L/109 — reprovação dura contra o L/250 — enquanto uma treliça Pratt de 1,8 m de altura, com tonelagem quase idêntica (3,00 t vs 2,94 t), flechou 47,3 mm = L/507. Mesmo aço, 4,7× mais rígida, por pura geometria.

Posso conferir esses números eu mesmo, de graça?

Pode — esse é o objetivo deste guia. A calculadora de vigas embutida reproduz o exemplo da viga de piso sem login, e o plano gratuito do CalcSteel entrega o editor FEM no navegador para pórticos e treliças como estes. Estudantes têm acesso gratuito pelo programa educacional. Sem cartão, sem contagem regressiva — rode o modelo, questione os números, fique com a margem.

A corrida da IA é a maior história do aço em 2026, mas por baixo das manchetes ainda é estática — feita num padrão mais rigoroso. Cinco coisas para levar deste guia:

• Cargas de data center são outra espécie. Halls de IA a 12–15+ kN/m² contra 2,4–3 kN/m² de escritórios, racks de 1,5–2 t e subindo, mais instalações penduradas no aço da cobertura. Comece cada barra pelo caminho real das cargas, não por hábito de tabela.
• A rigidez governa, não a resistência. Nosso IPE 550 do piso de IA usou apenas 44% da capacidade a flexão e mesmo assim mal passou no L/360; quatro vezes a carga de escritório custou 1,85× o aço, porque a flecha comandou os dois projetos.
• Em vãos de data hall, os perfis laminados esgotam a rigidez primeiro. A travessa IPE 600 de 24 m estava tranquila a flexão e catastrófica na flecha, com L/109.
• Altura é a rigidez mais barata que existe. Uma treliça Pratt de 1,8 m igualou a tonelagem da travessa reprovada — 3,00 t vs 2,94 t — e saiu 4,7× mais rígida, com L/507. Compre geometria antes de comprar quilos.
• O cronograma é o verdadeiro cliente. Com US$ 77,7 bilhões em inícios de obra nos EUA, ~20.000 toneladas por campus hyperscale e capacidade de empreiteiros pressionada em mais de 70% dos mercados, esquemas em aço pré-fabricáveis e congelados cedo são o que mantém os halls na data de energização.

Agora torne os números seus. Rode de novo a viga de piso na calculadora de vigas gratuita — IPE 550, 9 m, 36 kN/m — e veja as reações, os diagramas e a flecha caírem exatamente nos valores deste guia. Quando estiver pronto para os pórticos e as treliças, o plano gratuito do CalcSteel coloca um motor FEM de verdade no seu navegador, e estudantes constroem sem custo pelo programa educacional. O próximo campus de 20.000 toneladas será projetado por engenheiros que confiam nos seus números porque podem conferi-los.
