Estructura del Puente Golden Gate: Cómo Transmite la Carga

Cuando se inauguró el 27 de mayo de 1937, el Puente Golden Gate era el mayor vano colgante de la Tierra, un salto de 1.280 m (4.200 ft) sobre el estrecho entre San Francisco y el condado de Marin que ningún puente superaría hasta 1964. Sus dos torres se elevan 227 m (746 ft) sobre el agua, pintadas del hoy célebre naranja internacional, y para millones de personas es sencillamente la estructura más bella jamás construida. Para un ingeniero es algo más específico: un modelo didáctico casi perfecto de cómo un puente colgante puro lleva la carga del tablero a los cables, baja por las torres y llega a los anclajes.

Este es un estudio de caso escrito para ingenieros y estudiantes. Vamos a desarmar el puente como lo haría un ingeniero estructural: el camino de carga, el tablero que se comporta como una viga, la deflexión que decide si un vano es rígido o está condenado, y la única idea que lo hizo todo posible, la teoría de la deflexión de Leon Moisseiff. Después reproduciremos los números del tablero con un motor de elementos finitos real. Cada valor calculado abajo sale del solver FEM de producción de CalcSteel, validado contra la teoría analítica con tres decimales, y puedes manejar la misma calculadora de vigas en vivo, gratis, aquí mismo en el artículo.

Una nota de honestidad desde el inicio, la misma que hacemos en cada estudio de caso: los ejemplos resueltos son un modelo representativo en acero moderno de cómo el tablero se comporta como viga. No son los miembros exactos de 1937, y nadie va a rededucir la celosía de rigidez real con tres decimales. Lo que capturan es la física que hizo funcionar el puente, en números que puedes comprobar. Si leíste nuestro estudio de caso del Puente de Brooklyn, tenlo presente, porque los dos puentes hacen apuestas opuestas y el contraste es justamente el punto central.

El hecho estructural más importante del Golden Gate es lo que no tiene. A diferencia del Puente de Brooklyn, que es un híbrido de cables de suspensión, tirantes diagonales y una celosía de rigidez profunda trabajando a la vez, el Golden Gate es un puente colgante puro. No hay tirantes diagonales en abanico. La carga llega a las torres por un sistema dominante, y ese diseño limpio y directo es exactamente por qué hubo que confiar en la teoría de la deflexión, no cubrirla.

El camino de carga tiene cuatro partes:

• Dos cables principales, la estructura primaria, que describen una catenaria de anclaje a torre a anclaje y trabajan puramente en tracción. Cada cable tiene cerca de 0,92 m (36,4 in) de diámetro y se hiló en obra a partir de 27.572 alambres de acero galvanizado. El alambre total de los dos cables llega a unos 129.000 km, suficiente para dar tres vueltas a la Tierra.
• Las péndolas, cables verticales de acero que cuelgan de los cables principales a intervalos regulares y recogen el tablero, llevando su peso hacia arriba a los cables.
• El tablero y la celosía de rigidez, una viga en celosía que recorre toda la calzada, ata los puntos de las péndolas y distribuye las cargas concentradas a lo largo del vano. Es ese miembro el que modelamos como viga en los ejemplos.
• Dos torres de acero, de 227 m, trabajando en compresión, que recogen la fuerza de los cables y la conducen a las cimentaciones, además de los enormes anclajes de hormigón que sujetan los extremos de los cables contra el tirón incesante.

Cables en tracción, torres en compresión, tablero en flexión: tres de los trabajos estructurales más limpios de la ingeniería, cada uno haciendo exactamente una cosa. La elegancia es real, pero el riesgo también, porque un vano colgante puro casi no tiene rigidez propia hasta que los cables se cargan. Ahí entra Moisseiff.

El Golden Gate suele atribuirse a un solo hombre, y esa es una de las injusticias silenciosas de la historia de la ingeniería. Vale la pena recorrer la cronología, porque las decisiones de diseño son inseparables de las personas que pelearon por ellas.

• 1933, comienza la construcción. El ingeniero jefe Joseph B. Strauss es la cara pública del proyecto y se lleva casi todo el crédito. La ingeniería estructural de verdad, la matemática de los cables y el tablero que en realidad hizo que el vano se sostuviera, la hizo en gran parte Charles Alton Ellis, a quien apartaron del proyecto y dejaron sin crédito durante décadas hasta que su aporte se reconoció formalmente.
• Llega la teoría de la deflexión. Leon Moisseiff, el mayor teórico de puentes colgantes de la época, aplica la teoría de la deflexión al diseño, el avance analítico que permitió que el tablero fuera más ligero y esbelto de lo que admitían los puentes antiguos. El ingeniero consultor Charles Derleth Jr. y el arquitecto Irving Morrow completan el equipo, con Morrow dando a las torres su forma Art Déco y eligiendo el color naranja internacional.
• 27 de mayo de 1937, se inaugura el puente como el mayor vano colgante del mundo, récord que mantuvo 27 años. Once obreros murieron durante la construcción, una cifra notablemente baja para la época, en parte gracias a una red de seguridad pionera que salvó a diecinueve hombres.
• 1 de diciembre de 1951, la tormenta. Rachas de viento de unas 69 mph (111 km/h) pusieron el tablero esbelto a ondear y torcerse con tanta violencia que el puente fue cerrado. El movimiento fue un eco directo del colapso del primer Puente de Tacoma Narrows en 1940, otro diseño de Moisseiff por teoría de la deflexión que había ido demasiado lejos.
• 1953 a 1954, la corrección. Los ingenieros agregaron un sistema de arriostramiento inferior entre los cordones inferiores de la celosía de rigidez, aumentando fuertemente la rigidez torsional y lateral del tablero y resolviendo el problema del viento de forma definitiva.

Ten presente la tormenta de 1951. Cuando lleguemos al ejemplo de deflexión, ese tablero ondeante es la prueba física del compromiso que hizo la teoría de la deflexión.

Aquí está el giro mental que desbloquea todo el análisis: entre los puntos de péndolas, el tablero y la celosía de rigidez se comportan como una viga. Un tramo de tablero salva horizontalmente de una línea de péndolas a la siguiente y resiste la carga exactamente como una viga de piso, desarrollando esfuerzos internos a lo largo de su longitud. Cuando ves el tablero como viga, toda herramienta de un primer curso de estructuras se aplica directamente.

Dos magnitudes internas describen ese comportamiento:

• Fuerza cortante, V, la fuerza vertical interna que una rebanada del tablero transmite a la siguiente. Es máxima cerca de los apoyos.
• Momento flector, M, el efecto interno de giro que pone una cara del tablero en tracción y la otra en compresión. Es lo que flexiona la viga y lo que la sección debe resistir. En un vano simplemente apoyado es máximo cerca del centro.

Los dos están ligados por dos relaciones elegantes que valen para cualquier viga bajo carga distribuida w:

• dV/dx = −w, la pendiente del diagrama de cortante es igual al negativo de la intensidad de carga.
• dM/dx = V, la pendiente del diagrama de momento es igual al cortante.

En palabras simples, la pendiente de un diagrama es la altura del siguiente. Donde el cortante pasa por cero, el momento alcanza un pico. Domina esas dos líneas y dibujas los esfuerzos internos del tablero del Golden Gate, o de cualquier viga, de memoria. Lo desarrollamos por completo en diagramas de fuerza cortante y momento flector. La mejor forma de sentirlo es dibujar uno tú mismo, así que nuestra calculadora de vigas gratuita traza V, M y deflexión en tiempo real, y en las próximas tres secciones corremos ese motor sobre el tablero.

Todo puente empieza sosteniéndose a sí mismo. Antes de que cruce un solo coche, la celosía de rigidez y el sistema de piso ya cargan una carga continua y siempre presente, su propio peso muerto, repartido de manera uniforme a lo largo del vano. En términos de viga eso es una carga uniformemente distribuida (UDL), y es el lugar más limpio para ver el tablero comportarse como viga.

Construimos un modelo representativo en acero moderno de una viga de piso del tablero en CalcSteel y lo resolvimos con el motor FEM real. Para ser precisos, este no es uno de los miembros de 1937. Es una viga de acero alta, una W690x125 (acero fy = 250 MPa, E = 200 GPa), elegida para reproducir, en números que puedes comprobar, cómo funciona el tablero estructuralmente.

El modelo: simplemente apoyado (un pasador y un rodillo), vano L = 10 m, carga uniforme w = 30 kN/m. Esto devolvió el motor, y cada valor coincidió con la teoría analítica de vigas con tres decimales:

• Reacciones: R = 150 kN en cada apoyo, simplemente la carga total wL = 300 kN dividida entre dos apoyos simétricos.
• Cortante: una recta de +150 kN en el apoyo izquierdo, pasando por cero en el centro, hasta −150 kN a la derecha. Pico Vmax = 150 kN, siempre en los apoyos, exactamente donde el tablero entrega su carga a las péndolas.
• Momento flector: una parábola suave, cero en ambos extremos y máxima en el centro del vano. Mmax = +375,0 kN·m, coincidiendo con el clásico wL²/8 = 30 × 10² / 8 = 375 kN·m hasta el último dígito.
• Deflexión: la flecha en el centro es 16,688 mm, siguiendo el clásico 5wL⁴/384EI.

Dos ideas conviene fijar. Primera, el cortante es máximo en los apoyos, el momento es máximo en el centro, son máximos en lugares distintos, y por eso siempre dibujas los dos diagramas. Segunda, el momento es lo que dimensiona el acero: 375 kN·m es la solicitación solo para mantener el tablero nivelado. Cuando llega la carga móvil, en el próximo ejemplo, ese número cambia.

El peso propio es educado: se queda quieto y se reparte. El tráfico no. Lo que importa estructuralmente es que las cargas de vehículos son concentradas y se mueven, y una carga concentrada en movimiento le hace una pregunta muy distinta al tablero que una carga uniforme repartida.

Así que mantuvimos exactamente el mismo vano y la misma sección, la W690x125, L = 10 m, simplemente apoyada, y cambiamos la carga distribuida por una única carga móvil concentrada de P = 180 kN detenida en el centro del vano, la peor posición para la flexión. De nuevo el motor FEM lo resolvió y coincidió con la teoría analítica con tres decimales:

• Reacciones: R = 90 kN en cada apoyo (los 180 kN se dividen por igual por simetría).
• Cortante: constante en +90 kN del apoyo izquierdo al centro, luego −90 kN hasta la derecha. Vmax = 90 kN.
• Momento flector: un triángulo agudo, cero en los extremos, subiendo a un único pico justo bajo la carga. Mmax = +450,0 kN·m, exactamente el clásico PL/4 = 180 × 10 / 4 = 450 kN·m.
• Deflexión: 16,020 mm en el centro, siguiendo PL³/48EI.

Ahora pon los dos ejemplos lado a lado, porque esta comparación es el corazón de la ingeniería del tablero:

• UDL de peso propio (SIM-1): Mmax = 375 kN·m, de una carga total de 300 kN.
• Carga móvil única (SIM-2): Mmax = 450 kN·m, de una carga total de solo 180 kN.

La carga concentrada más ligera produce el MAYOR momento pico, 450 contra 375 kN·m, aunque su fuerza total sea apenas más de la mitad del peso propio. No es casualidad: una carga concentrada en un punto eleva el momento más rápido que la misma fuerza total repartida, y al moverse arrastra su pico a lo largo del tablero. Las cargas concentradas en movimiento gobiernan el tablero, y es justo por eso que un tablero colgante no puede ser una cinta floja colgada de los cables, y por qué la celosía de rigidez existe para atrapar cada rueda y repartirla a muchas péndolas a la vez.

Acabas de ver dos vigas resueltas con tres decimales, ahora resuelve la tuya. La calculadora de abajo es la misma idea que usamos en SIM-1 y SIM-2: coloca tus apoyos, añade una carga uniforme o puntual y lee el cortante, el momento flector y la deflexión en tiempo real mientras cambias los números.

Prueba el experimento que hace que esta sección encaje:

• Define un vano de 10 m, simplemente apoyado, y añade una carga uniforme de 30 kN/m. Observa el pico de momento fijarse en 375 kN·m (wL²/8) en el centro.
• Ahora bórralo, suelta una única carga puntual de 180 kN en el centro y observa el pico saltar a 450 kN·m (PL/4), la carga concentrada ganando, como arriba.
• Desliza esa carga puntual a lo largo del vano y observa el diagrama de momento cambiar de forma. Eso es una carga móvil, en vivo en tu navegador.

Es gratis, corre aquí mismo en la página y la matemática no exige inicio de sesión. Si prefieres abrirla a pantalla completa con más opciones, la calculadora de vigas completa está a un clic, y cada diagrama que dibuja viene del mismo motor FEM real detrás de los ejemplos de esta página.

Un puente bastante fuerte no es automáticamente un puente bastante rígido. La resistencia impide que el acero fluya; la rigidez impide que el tablero flexione y oscile tanto que se vuelva inutilizable, o inestable. En un vano colgante esta distinción se convierte en el problema central de diseño, y su respuesta en el Golden Gate fue la teoría de la deflexión de Moisseiff.

Deja que el motor lo argumente en números. Tomamos el mismo vano de 10 m y el mismo peso propio de 30 kN/m del Ejemplo 1, y cambiamos solo una cosa, el canto de la sección:

• Viga baja, W360x51 (momento de inercia Ix = 13.864 cm&sup4;): flecha central de 140,881 mm.
• Viga alta, W690x125 (Ix = 117.039 cm&sup4;): la misma carga, el mismo vano, flecha solo 16,688 mm.

La sección alta flecha 8,44x menos. No es la resistencia del acero haciendo el trabajo, las dos secciones son del mismo acero. Es geometría: el momento de inercia de la viga alta es 8,44x mayor, y la deflexión elástica es inversamente proporcional a él, delta es proporcional a 1/I. El canto es la rigidez más barata que existe, porque alejar material del eje neutro hace crecer I con el cuadrado de la distancia.

Aquí está el problema, y la genialidad del Golden Gate. En un vano de 1.280 m no puedes hacer el tablero suficientemente alto para controlar la deflexión solo con el canto, una celosía tan rígida sería imposiblemente pesada. La teoría antigua forzaba de todos modos una celosía de rigidez muy alta y pesada, que es lo que usó Brooklyn en su vano mucho menor. La teoría de la deflexión de Moisseiff rompió esa restricción: consideró que el propio cable cargado, mantenido en tracción por el enorme peso muerto del tablero, aporta la mayor parte de la rigidez del sistema. Cuanto más pesada la carga muerta, más tenso el cable, más rígido el vano entero. Eso permitió mantener el tablero esbelto, porque los cables, no la celosía, cargan el peso de la rigidez.

Fue una apuesta brillante, y tenía un límite. Lleva la esbeltez demasiado lejos y el tablero se vuelve aerodinámicamente vivo, que es exactamente lo que destruyó el primer Puente de Tacoma Narrows en 1940, otro diseño de Moisseiff por teoría de la deflexión. El Golden Gate no cayó, pero el 1 de diciembre de 1951 una tormenta probó que el tablero era demasiado flexible, ondeando lo suficiente para forzar el cierre del puente. La respuesta no fue más canto, sino más triangulación: un sistema de arriostramiento inferior instalado entre 1953 y 1954, que dio al tablero la rigidez torsional que la teoría de la deflexión había dejado escasa. Resistencia y servicio son dos verificaciones separadas, y el viento es la razón por la que la segunda nunca es una formalidad.

Hasta ahora el tablero se ha cortado en vanos únicos y simplemente apoyados, cada uno resoluble solo con estática. El puente real no se construye así. La celosía de rigidez corre continua sobre las torres, y la continuidad cambia la mecánica de un modo que no capturas un vano a la vez. Para mostrarlo, modelamos dos vanos de 10 m de tablero representativo compartiendo un único apoyo interior sobre la torre, aún cargando el peso propio de 30 kN/m.

En el instante en que el tablero se vuelve continuo, queda estáticamente indeterminado. Ahora hay más reacciones desconocidas de las que las ecuaciones de equilibrio pueden aportar, así que ΣF y ΣM por sí solas no cierran la cuenta. Hace falta una condición de compatibilidad, el tablero debe permanecer continuo sobre el apoyo, y ahí es donde los métodos manuales empiezan a doler y un motor FEM simplemente resuelve el sistema entero de una vez. CalcSteel devuelve:

• Momento negativo sobre el apoyo de la torre: −375,0 kN·m (= −wL²/8). El tablero flexiona al revés aquí, tracción arriba, compresión abajo, lo contrario de un vano simple.
• Momento positivo en cada vano: +210,9 kN·m (= 9wL²/128).
• Reacciones: 112,5 kN en cada apoyo exterior y 375 kN en el apoyo interior de la torre.

Dos resultados merecen una pausa. Primero, el apoyo interior carga mucho más que los exteriores, 375 kN contra 112,5 kN, porque la continuidad atrae carga hacia el apoyo rígido sobre la torre. Es exactamente lo que una torre quiere: es el punto fuerte, y la continuidad le entrega la carga. Segundo, compara el pico de momento en el vano aquí, +210,9 kN·m, con los +375,0 kN·m que el vano idéntico produjo cuando estaba simplemente apoyado (Ejemplo 1). Mismo acero, misma carga, pero la continuidad redistribuyó la solicitación, sacando momento del vano y aparcándolo como momento negativo sobre el apoyo. La estructura reparte el trabajo en vez de concentrarlo.

Este es uno de los superpoderes silenciosos de una celosía de rigidez continua: hace que el tablero se comporte como un único sistema cooperativo en vez de una fila de vigas independientes, de modo que ninguna sección de centro de vano tiene que sobrevivir al momento completo de vano simple. El detalle es que la zona de momento negativo sobre la torre ahora necesita atención propia, la cara superior del tablero está en tracción ahí, y por eso las estructuras continuas se detallan con cuidado sobre sus apoyos.

Cada número hasta aquí ha sido una solicitación, cuánto empuja la carga al tablero. La otra mitad de la ingeniería es la capacidad, cuánto puede resistir la sección antes de fluir. La distancia entre ambas, como razón, es el factor de seguridad, y es por lo que un puente de 1937 sigue llevando tráfico.

Toma nuestra viga alta de tablero, la W690x125. Su módulo resistente elástico es Sx = 3.452,5 cm³, y con un límite de fluencia fy = 250 MPa la capacidad de momento de fluencia inicial es:

• Mel = Sx · fy = 863,1 kN·m, el momento en que la fibra más externa alcanza la fluencia por primera vez.

Ahora ponlo contra la peor solicitación que encontramos, la carga concentrada en movimiento del Ejemplo 2, 450 kN·m:

• Utilización = 450 / 863,1 = 0,52. La sección trabaja al 52% de la capacidad de fluencia inicial.
• Factor de seguridad a fluencia inicial = 863,1 / 450 = 1,92. El tablero soportaría casi el doble de su momento gobernante antes de que el acero empiece siquiera a fluir, y la fluencia inicial aún está lejos del colapso, porque una sección de acero dúctil sigue cargando mucho después.

Ese es un margen deliberado. Existe no porque el ingeniero espere la carga de diseño, sino por todo lo que el ingeniero no puede prever del todo: sobrecarga, impacto, corrosión a lo largo de un siglo, dispersión de fabricación y, en un vano colgante, el viento. Si quieres el razonamiento detrás de números como estos, mira cómo funcionan los factores de seguridad y el papel del módulo resistente en convertir una forma en capacidad de momento.

El Golden Gate lleva la misma filosofía a cada elemento, y sigue dando frutos. El puente se mantiene y refuerza continuamente, y desde 1997 pasa por un gran refuerzo sísmico multifase para llevar una estructura de los años 1930 a las exigencias modernas de terremoto. El margen es el punto: está ahí para las cargas que nadie dibujó en los planos originales.

Cada número de este artículo salió del mismo lugar: el motor FEM real de CalcSteel, el app.engine.solver de producción que ensambla la matriz de rigidez, aplica tus cargas y resuelve desplazamientos y esfuerzos internos. No es una tabla de consulta ni un envoltorio de fórmula manual. Es un solver de elementos finitos de verdad, y cada resultado determinado que has visto (reacciones, cortante, momento, deflexión) se validó contra la teoría analítica con tres decimales antes de publicarlo.

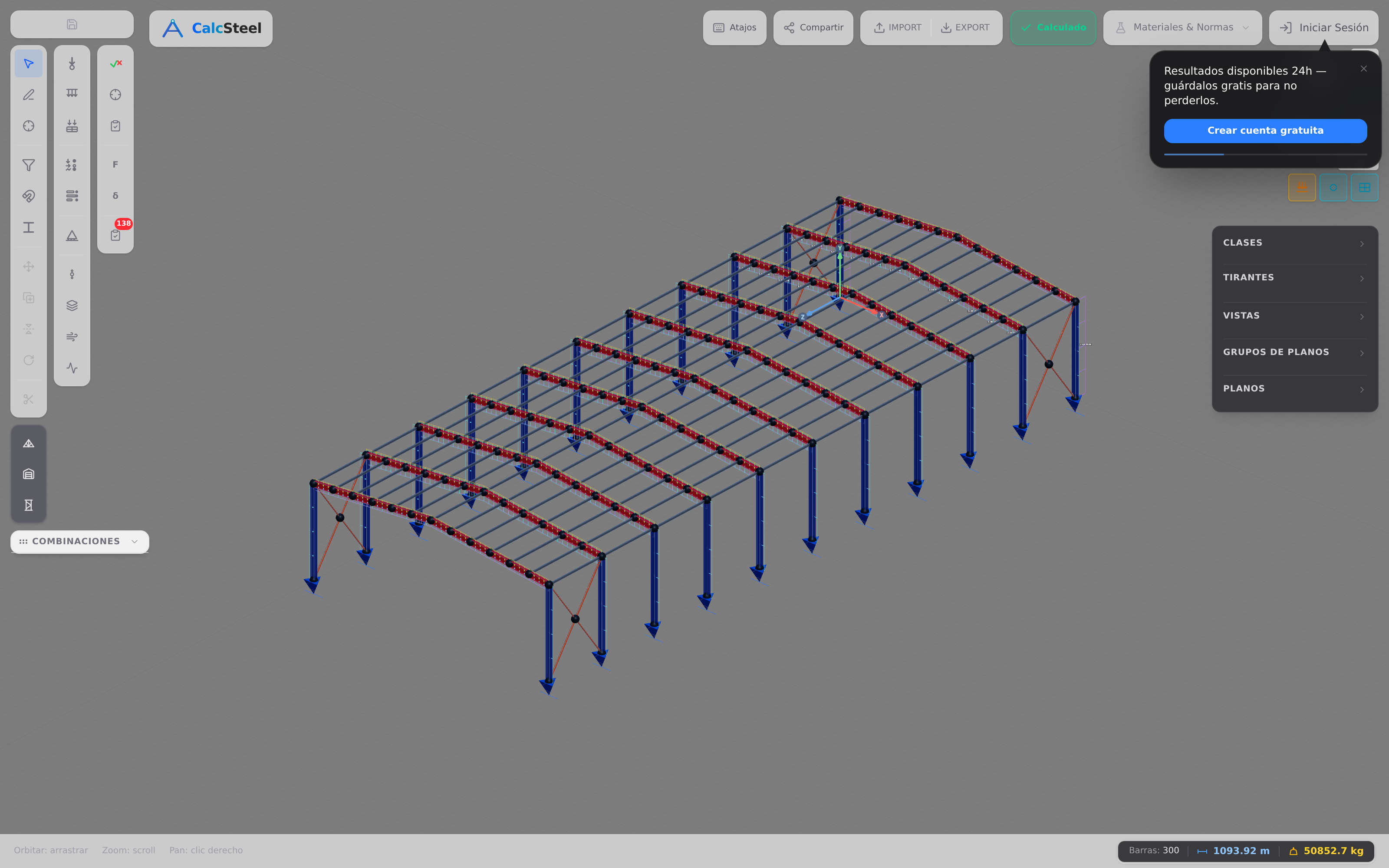

La salvedad honesta primero: la captura de abajo es un pórtico de acero moderno representativo, no el Golden Gate de 1937. No afirmamos haber modelado los cables y la celosía de Moisseiff. Lo que mostramos es el flujo de trabajo, el mismo motor, los mismos diagramas, la misma lógica de verificación que nos dejó reproducir cómo el tablero se comporta como viga.

El flujo es corto y es el mismo que usarías para un pórtico de nave, un altillo o una pasarela:

• Construye la geometría. Suelta nudos, conecta miembros, asigna un perfil. En nuestros ejemplos de tablero ese perfil fue una viga alta W690x125, acero fy = 250 MPa, E = 200 GPa.
• Aplica apoyos y cargas. Pasador y rodillo para un vano simplemente apoyado, una carga lineal uniforme w para el peso propio, una P concentrada para la carga que cruza, una línea continua sobre dos vanos para el caso de continuidad en la torre.
• Corre el motor FEM. El solver devuelve las reacciones, el diagrama de cortante y el diagrama de momento flector Mz que vienes leyendo, con los +375 kN·m y +450 kN·m positivos y los −375 kN·m negativos sobre un apoyo interior.

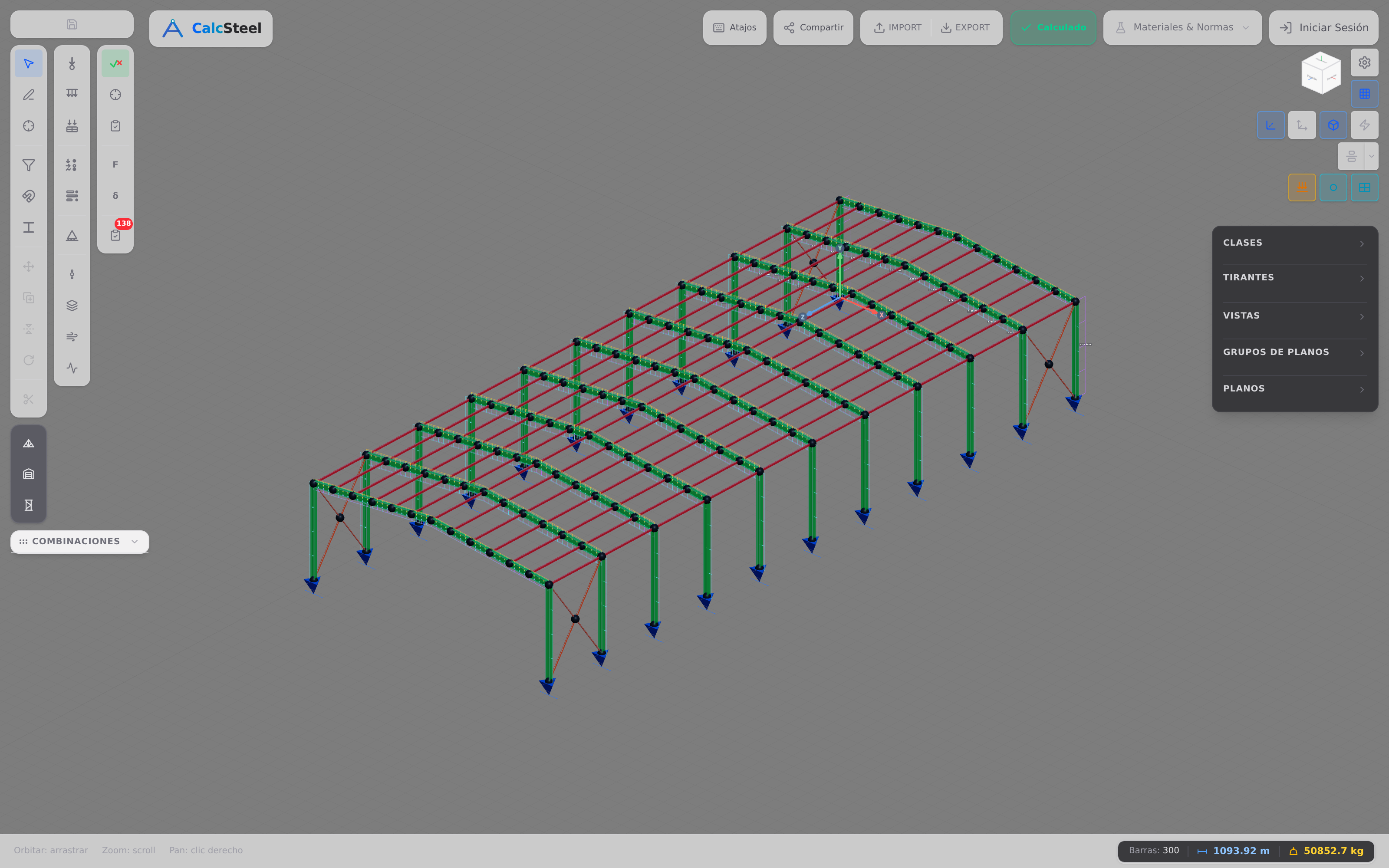

• Lee los colores de verificación. CalcSteel verifica cada miembro y lo pinta por utilización. Nuestra viga de tablero corrió al 0,52 contra la fluencia inicial, cómodamente dentro de la capacidad.

Ese es el ciclo entero: modelar, resolver, verificar, iterar. Los ejemplos del puente son un estudio de caso, pero el motor es una herramienta de uso general. Puedes abrir CalcSteel en tu navegador y construir una estructura de acero tuya, la matemática corre gratis, ahí donde estás, sin instalación de escritorio.

Quita las torres y el naranja internacional y el Golden Gate es una lección en un puñado de principios que aún gobiernan toda estructura que vayas a diseñar. Este es el checklist, cada punto ligado a algo que calculamos o verificamos.

• Rigidez no es resistencia. Un miembro puede ser bastante fuerte para no fluir nunca y aun así ser inaceptablemente flexible. Nuestra W360x51 baja y la W690x125 alta tenían el mismo trabajo, pero la baja flechó 140,881 mm contra 16,688 mm, 8,44x más, porque la deflexión escala con 1/I, no con la resistencia. El movimiento del tablero en 1951 y el colapso de Tacoma Narrows son la misma lección a escala de puente.
• Confía en el sistema entero, no en un miembro. La teoría de la deflexión funciona porque la tracción de peso propio de los cables rigidiza el vano. La rigidez vive en el sistema cargado, no en una viga aislada, y así es como un tablero de 1.280 m pudo quedar esbelto. Diseña el camino de carga, no miembros con suerte.
• Las cargas concentradas en movimiento gobiernan. El peso propio del tablero produjo 375 kN·m. Una única carga de 180 kN cruzando por el centro produjo 450 kN·m, un pico mayor de un total mucho más ligero. Por eso los puentes se diseñan para vehículos en movimiento, y por eso la celosía de rigidez existe para repartir esas cargas puntuales.
• La continuidad redistribuye momento. Haz el tablero continuo sobre una torre y el pico de momento positivo cae de 375 a +210,9 kN·m, a costa de un momento negativo de −375 kN·m sobre el apoyo. La estructura queda estáticamente indeterminada, y un motor FEM lo resuelve al instante.
• Los factores de seguridad existen para lo desconocido. Nuestra viga de tablero corrió a utilización 0,52, un factor de 1,92 a fluencia inicial, con reserva dúctil más allá. Nunca diseñes exactamente a 1,0, porque el viento, la corrosión y la carga que no imaginaste son todos reales.

Preguntas frecuentes

El Golden Gate, ¿es un puente colgante o atirantado? Es un puente colgante puro. Dos cables principales en curva de catenaria cuelgan el tablero mediante péndolas verticales, y no hay tirantes diagonales. Esa es la diferencia clave con el Puente de Brooklyn, que es un híbrido de suspensión, tirantes y una celosía profunda.

¿Qué es la teoría de la deflexión y por qué importó aquí? La teoría de la deflexión considera el efecto rigidizador de la tracción de peso propio del cable principal. Como el cable cargado resiste la deflexión, el propio tablero puede ser más ligero y esbelto de lo que admitía la teoría antigua, lo que hizo práctico un vano de 1.280 m. Su límite es aerodinámico: un tablero demasiado esbelto puede moverse peligrosamente con el viento, como mostró la tormenta de 1951.

¿De qué está hecho el Golden Gate? Las torres, el tablero y la celosía de rigidez son de acero, pintados de naranja internacional. Los dos cables principales son haces de alambre de acero galvanizado, unos 27.572 alambres cada uno, y los anclajes que los sujetan son bloques masivos de hormigón.

El Puente Golden Gate es un vano colgante puro sostenido por una idea tanto como por acero: la teoría de la deflexión de Leon Moisseiff, que dejó a un tablero de 1.280 m quedar esbelto porque los cables cargan la rigidez. Noventa años después, la ingeniería que lo mantiene en pie es la misma que puedes calcular hoy.

• Es un sistema colgante puro. Dos cables en tracción, dos torres de acero de 227 m en compresión, un tablero en flexión y ningún tirante diagonal. Fue el mayor vano del mundo en su inauguración de 1937 y mantuvo el récord 27 años.
• El tablero se comporta como viga. Bajo su propio peso nuestra viga representativa registró +375 kN·m (wL²/8) y flechó 16,688 mm; una carga de 180 kN cruzando llevó el pico a +450 kN·m (PL/4). Las cargas concentradas en movimiento gobiernan.
• El canto es rigidez, hasta que te quedas sin canto. Una W690x125 alta flechó 8,44x menos que una W360x51 baja bajo carga idéntica. En un vano de 1.280 m no compras suficiente canto, así que la teoría de la deflexión dejó que los cables aportaran la rigidez.
• Continuidad e indeterminación piden FEM. Un tablero continuo de dos vanos da −375 kN·m de momento negativo sobre la torre y +210,9 kN·m en los vanos, instantáneo con un solver real.
• Los factores de seguridad son para lo desconocido. Nuestra viga de tablero corrió a utilización 0,52 (1,92 a fluencia inicial), y el viento de 1951 es exactamente el tipo de incógnita para la que existe el margen.

Ahora constrúyelo tú mismo. Abre la calculadora de vigas gratuita y maneja el cortante, el momento y la deflexión en tiempo real, sin inicio de sesión para la matemática. Cuando quieras el flujo FEM completo con verificación de miembros, CalcSteel es genuinamente gratis para empezar en tu navegador, nunca una prueba con cuenta regresiva, sino un plan gratuito de verdad con calculadoras en vivo. Y si eres estudiante, nuestra oferta educativa es gratuita, para que lleves la ingeniería detrás del puente más famoso del mundo a tus propios proyectos.
