IA en la ingeniería estructural: qué puede y qué no

IA en la ingeniería estructural: qué hacen realmente la IA y el diseño generativo, por qué la mecánica manda y cómo comprobarlo con la calculadora de vigas gratuita.

En resumen

  • La IA (LLM, modelos sustitutos de ML, diseño generativo, visión artificial, automatización) acelera el flujo de trabajo, pero cada capa se apoya en un núcleo mecánico determinista que no puede reemplazar.
  • Los LLM predicen texto plausible, no esfuerzos correctos: nuestra viga IPE 330 (L=6 m, w=25 kN/m) es confiable solo porque un motor MEF real reproduce R=75 kN, Mmax=112,5 kN·m y δ=L/322 al decimal.
  • El «diseño generativo» es optimización con restricciones: para esa viga, la resistencia se cumple en todos los perfiles laminados; la flecha manda. El mínimo honesto es un IPE 330; ir a lo seguro con un IPE 500 desperdicia el 46% del acero.
  • Solo el MEF resuelve el pórtico hiperestático real: nuestro pórtico redistribuye el momento de la viga de 252 a 213 kN·m, y 213,1 + 38,9 (media de las rodillas) = 252 = wL²/8 exactamente; un LLM solo puede adivinarlo.
  • La IA propone, la mecánica dispone: el ingeniero responsable —no el modelo— verifica, firma y responde por cada número. Comprueba la viga de cualquier IA en la calculadora gratuita.
¿Eres universitario? Con correo académico (.edu, .edu.mx…) CalcSteel es gratis para ti.

IA en la ingeniería estructural: la promesa y la física que no se puede saltar

Hoy una IA puede redactar una memoria de cálculo, buscar una cláusula normativa, esbozar una disposición estructural y sugerir un perfil de acero en segundos, más rápido que cualquier ingeniero vivo. También puede afirmar, con total seguridad, que una viga es segura cuando no lo es. Ambas cosas son ciertas al mismo tiempo, y sostenerlas juntas es todo el trabajo de la IA en la ingeniería estructural.

La conciliación es fácil de decir y difícil de practicar: la IA propone, la mecánica dispone. Un modelo de lenguaje grande predice texto plausible; una estructura real obedece al equilibrio, a la rigidez y a una verificación normativa a las que no les importa cuán segura sonó la respuesta del modelo. Por eso la pregunta útil nunca es «¿puede la IA hacer ingeniería estructural?», sino «¿dónde ayuda realmente la IA y qué hay que seguir calculando y verificando de forma determinista?»

Esta es la guía del ingeniero sobre exactamente esa línea. Cada número estructural que sigue proviene de un motor MEF real —reacciones, cortante, momento, flecha, redistribución en todo el pórtico— y cada uno es el tipo de verdad de referencia que la conjetura de una IA tiene que superar. Más abajo hay una calculadora de vigas en vivo integrada, para que compruebes tú mismo la respuesta de cualquier IA.

La escribimos para tres tipos de lector:

  • Estudiantes de ingeniería: para ver qué es realmente la IA bajo el marketing, y por qué la mecánica que están aprendiendo es la parte que nunca se automatiza del todo.
  • Ingenieros en ejercicio: dónde rinden hoy los LLM, el ML y el diseño generativo, dónde fallan y cómo mantener la verificación (y la responsabilidad) firmemente en sus manos.
  • Líderes de empresa y curiosos por la tecnología: una lectura con los pies en la tierra sobre qué adoptar ahora y qué sigue siendo solo bombo.

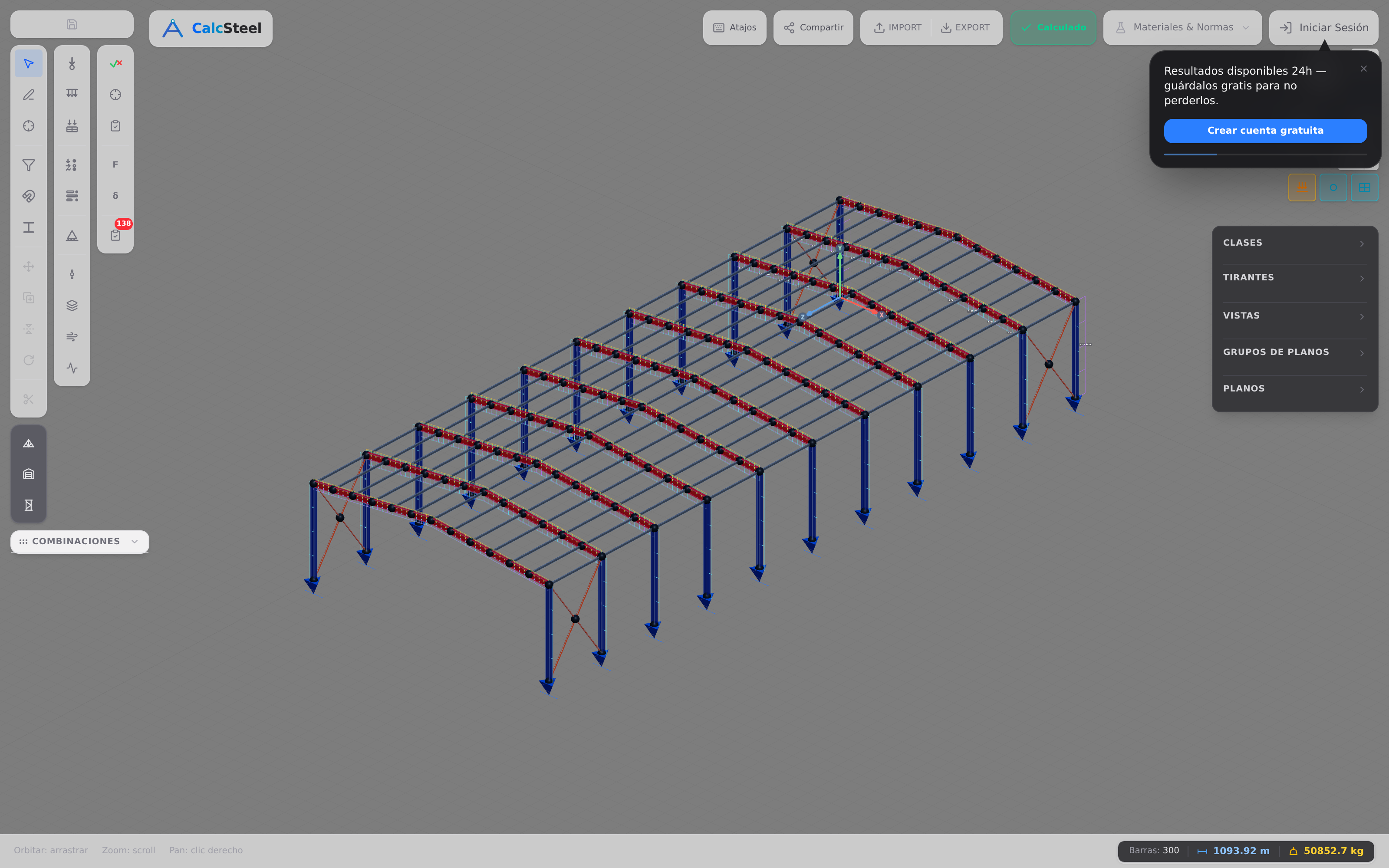

Un pórtico completo de galpón de acero modelado en el editor 3D de CalcSteel —pórticos, correas y arriostramientos—, el modelo MEF determinista al que todo flujo de trabajo asistido por IA finalmente debe responder.
Un pórtico de acero real en el editor 3D de CalcSteel. La IA puede ayudarte a llegar aquí más rápido, pero los esfuerzos, las flechas y las verificaciones normativas los sigue resolviendo un motor MEF determinista.

Qué significa realmente «IA en la ingeniería estructural»

La IA en la ingeniería estructural es el uso de sistemas de aprendizaje automático y de modelos de lenguaje —asistentes LLM, modelos sustitutos de ML, diseño generativo/de optimización, visión artificial y automatización de flujos de trabajo— para agilizar el diseño, el análisis y la inspección estructural. Estas herramientas aceleran el trabajo alrededor de la física; no reemplazan la mecánica determinista —el equilibrio, el método de la rigidez y la verificación normativa— que decide si una estructura es segura.

Si quitamos el marketing, la «IA» actual en este campo son cinco capas distintas, cada una con un trabajo diferente:

  • Asistentes LLM: redactar texto, explicar conceptos, buscar y resumir disposiciones normativas, escribir scripts de análisis. Excelentes con el lenguaje; poco fiables con la aritmética y con cualquier número de ingeniería concreto.
  • Modelos sustitutos de ML: aproximadores rápidos entrenados con miles de casos resueltos para predecir un resultado (una frecuencia natural, una utilización, una presión de viento) en milisegundos en lugar de un análisis completo.
  • Diseño generativo / de optimización: algoritmos que exploran un espacio de geometrías o tamaños de perfiles frente a restricciones, proponiendo estructuras candidatas para que el ingeniero las juzgue.
  • Visión artificial: detectar fisuras, corrosión y defectos en imágenes, y monitoreo de salud estructural (SHM) a partir de datos de sensores.
  • Automatización de flujos de trabajo: extraer datos de planos y especificaciones, conectar BIM y MEF, y eliminar la fontanería manual entre herramientas.

Lo más importante que hay que ver es lo que está debajo de las cinco: un núcleo mecánico determinista. Cada una de estas herramientas es confiable solo en la medida en que su salida se contrasta con el equilibrio y un análisis real. La IA es la capa rápida y falible de arriba; la física es el cimiento que nunca se mueve.

Diagrama de las cinco capas de la IA en la ingeniería estructural —asistentes LLM, sustitutos de ML, diseño generativo, visión artificial y automatización de flujos de trabajo—, todas apoyadas en una única barra de cimiento rotulada «núcleo mecánico determinista: equilibrio, rigidez, verificación normativa (nunca reemplazado)».
Cinco capas de IA en la ingeniería estructural, un solo núcleo de física. Las herramientas cambian la velocidad y la interfaz; el equilibrio, la rigidez y la verificación normativa de debajo, no.

De la matriz de rigidez a la red neuronal: una breve historia

«Computadoras haciendo análisis estructural» no es nada nuevo: automatizarlo ha sido la historia de la disciplina durante casi un siglo, y cada ola automatizó más trabajo tedioso sin eliminar jamás la mecánica.

  • 1930: distribución de momentos (Hardy Cross). Un método manual para resolver pórticos hiperestáticos por iteración. La primera vez que la redistribución se volvió rutina, hecha con papel, no con silicio.
  • 1956: nace el método de los elementos finitos. Turner, Clough, Martin y Topp publican la formulación de la rigidez directa para estructuras complejas. Este es el motor determinista que aún funciona dentro de todo paquete de análisis moderno, incluido el que se usó para los números de este artículo.
  • Años 1980: el análisis por elementos finitos llega al escritorio. La computadora personal pone el análisis matricial en la propia máquina del ingeniero. (Esta década también vio a la primera ola de «IA» —los sistemas expertos basados en reglas— fracasar en silencio y desencadenar un «invierno de la IA»: un recordatorio útil de que la automatización segura de sí misma no es lo mismo que la automatización correcta.)
  • 2012: el aprendizaje profundo irrumpe. Una red neuronal profunda (AlexNet) gana ImageNet por amplio margen, y el aprendizaje automático moderno despega, la tecnología que hoy está detrás de la detección de defectos y el SHM.
  • 2017 → años 2020: transformers y LLM. La arquitectura transformer («Attention Is All You Need») da lugar a los modelos de lenguaje grandes y a las herramientas de diseño generativo que ahora llegan al sector AEC.

El hilo conductor es inconfundible: cada avance automatizó el trabajo —la aritmética, la búsqueda, la redacción— y ninguno eliminó la física. La matriz de rigidez de 1956 sigue haciendo el trabajo real; la red neuronal es una nueva capa encima de ella, no un reemplazo.

Línea de tiempo de la matriz de rigidez a la red neuronal: 1930 distribución de momentos (Hardy Cross), 1956 nace el método de los elementos finitos, años 1980 análisis por elementos finitos en la computadora personal, 2012 aprendizaje profundo (AlexNet) y los años 2020 trayendo los LLM y el diseño generativo a la construcción.
Noventa años automatizando el trabajo estructural, de Hardy Cross al transformer. Cada ola automatizó el trabajo tedioso; ninguna eliminó la física.

Dónde ayuda realmente la IA hoy

El escepticismo hacia los números de la IA no debe convertirse en desestimar la IA. Usada con criterio, ya se gana su lugar en el flujo de trabajo:

  • Redacción y documentación. Primeros borradores de memorias, procedimientos, especificaciones y correos; el ingeniero edita, la IA elimina la página en blanco.
  • Búsqueda de códigos y normas. Encontrar y explicar la cláusula pertinente de NBR 8800, AISC 360 o EN 1993 mucho más rápido que pasar páginas; luego lo confirmas contra la norma real.
  • Exploración paramétrica y generativa. Barrer decenas de disposiciones, luces o tamaños de perfiles para hacer aflorar opciones que un humano quizá no probaría; una lista corta para evaluar, no un diseño para confiar a ciegas.
  • Sustitutos de ML para hipótesis rápidas. Estimaciones casi instantáneas durante el diseño temprano, cuando buscas una dirección, no una verificación final.
  • Visión artificial para inspección y SHM. Señalar fisuras y corrosión en miles de imágenes, o vigilar datos de sensores en busca de anomalías; un triaje incansable que enfoca la atención del ingeniero.
  • Extracción de datos y fontanería BIM/MEF. Extraer cantidades de los planos, reconciliar modelos, automatizar los tediosos traspasos entre herramientas.

Fíjate en el patrón de cada acierto: la IA propone, redacta, señala y acelera, y un humano junto a una herramienta determinista verifica y decide. Esa es la disciplina que el resto de esta guía concreta: mantén la IA en el circuito, pero deja que el solver y el ingeniero respondan por los números.

Diagrama de circuito de tres nodos: «la IA propone» (un perfil, una disposición, una cláusula normativa), «el MEF resuelve» (esfuerzos, flechas y utilización exactos) y «el ingeniero decide» (verifica, juzga, firma), rodeando una etiqueta central «humano en el circuito».
El patrón productivo: la IA propone, el motor MEF lo resuelve con exactitud y el ingeniero verifica y decide. La IA acelera el circuito; el solver y el ingeniero siguen siendo responsables.

Ejemplo resuelto 1: ¿puede un LLM dimensionar esta viga?

Esta es la forma más habitual en que un ingeniero se cruza hoy con la IA: escribes una petición en un chatbot. «Dimensiona una viga de acero simplemente apoyada, luz de 6 m, con una carga uniforme de 25 kN/m.» Un LLM capaz responderá con fluidez: quizá cite wL²/8, proponga un perfil, hasta indique una capacidad. Parte de eso será correcto. Parte puede estar mal en silencio: un módulo resistente alucinado, un límite mal recordado, una verificación que se saltó. El texto no te da forma de saber cuál.

Así que hacemos lo que el LLM no puede: lo calculamos de forma determinista. Toma la respuesta a ese prompt —un IPE 330 simplemente apoyado en S355, luz L = 6,0 m, carga uniforme w = 25 kN/m— y pásala por el motor MEF de CalcSteel. Reproduce la solución cerrada con exactitud:

  • Reacciones en extremos: R = wL/2 = 75 kN en cada apoyo.
  • Cortante máximo: Vmax = 75 kN en los apoyos.
  • Momento máximo: Mmax = wL²/8 = 112,5 kN·m en el centro de la luz.
  • Flecha: el motor reporta 18,6 mm = L/322, dentro del límite habitual L/300. (Incluye la deformación por cortante, por lo que queda justo por encima del valor de manual 5wL⁴/384EI de ~17,75 mm = L/338, una diferencia real y pequeña que la fórmula manual pasa por alto.)
  • Utilización a resistencia: frente a la capacidad elástica a flexión del perfil MRd,el ≈ 243,5 kN·m, la utilización es 0,46.

Cada uno de estos números coincidió con la solución cerrada al decimal. Ese es el punto: no que la viga sea segura (lo es), sino que su seguridad se establece mediante un cálculo determinista, no mediante un párrafo elocuente. Un LLM puede adivinar el perfil; solo el solver lo certifica. En el momento en que tienes un número que puedes comprobar, la IA deja de ser una caja negra y se convierte en un primer borrador rápido. Así que compruébalo, que es exactamente para lo que sirve la calculadora de abajo.

Diagrama de una viga IPE 330 simplemente apoyada de 6 metros de luz bajo una carga uniforme de 25 kN/m: reacciones de extremo de 75 kN, un diagrama de cortante triangular que llega a 75 kN, un diagrama de flexión parabólico que llega a 112,5 kN·m en el centro de la luz, y un panel de verificación que muestra los resultados MEF (R=75 kN, Vmax=75 kN, Mmax=112,5 kN·m, δ=18,6 mm=L/322, utilización 0,46), todos coincidiendo con la solución cerrada al decimal.
SIM-1: la viga que un ingeniero le pide dimensionar a un LLM. El motor MEF reproduce cada valor de la solución cerrada al decimal, la verificación determinista que la conjetura de una IA tiene que superar.

Compruébalo tú mismo: la calculadora de vigas en vivo

No creas la sección anterior por fe: reprodúcela. La calculadora de abajo es el solver de vigas real de CalcSteel, integrado aquí mismo: introduce una luz simplemente apoyada de 6 m, una carga uniforme de 25 kN/m y un IPE 330, y verás cómo devuelve las mismas reacciones de 75 kN, el momento máximo de 112,5 kN·m y la flecha y la utilización del Ejemplo 1, con los diagramas completos de cortante y flexión.

Este es el hábito que hace segura la IA: cada vez que un modelo te entregue una viga, una carga o un perfil, ponlo aquí y mira los números reales. El cálculo es ilimitado, gratuito y no requiere iniciar sesión. Para la teoría detrás de lo que compruebas, consulta diagramas de cortante y momento flector y cómo dimensionar una viga de acero; para el lado de servicio, límites de flecha.

Calculadora interactivaAbrir herramienta

Max moment

45 kN·m

Max shear

30 kN

Max deflection

10.55 mm

= L/569

Bending stress σ

84.4 MPa

σ = M/Sx

Utilization

44.0%

NBR 8800 · δ ≤ L/250

Design code — side by sideδ 44% — serviceability, code-independent
Plastic capacity — compact section · Lb ≤ LpMp = Zx·fy = 150.5 kN·mNBR 8800 Mp/1.10 = 136.8 kN·m → 32.9% PASSAISC 360 φb·Mp = 135.5 kN·m → 33.2% PASSvalid with continuous lateral restraint — check the real Lb (FLT) in the 3D editor

Geometry & supports

m

Section

Ix 7999 cm⁴ · Sx 533 cm³ · 42.2 kg/m

Point loads (↓ positive)

None — add as many as you need.

Distributed loads (uniform or trapezoidal)

w₁kN/mw₂x₁→x₂m

Model sketch

w = 10.0 kN/mIPE 300 · Ix = 7999 cm⁴R_A = 30 kNR_B = 30 kNL = 6 m

Diagrams — free PNG / SVG / CSV export, no watermark

SHEAR FORCE DIAGRAM — VV = 30 kNVmax = -30 kNx = 6 mBENDING MOMENT DIAGRAM — M (tension side)Mmax = 45 kN·mx = 3 mDEFLECTED SHAPE — δδmax = 10.55 mmx = 3 m

Step-by-step — the calculation memory of YOUR beam

IPE 300 · L = 6 m · fy = 250 MPa

  1. 1. Reactions (equilibrium of the solved FEM model)

    ΣFy = 0 · ΣM = 0

    R_A = 30 kN · R_B = 30 kN

  2. 2. Peak shear (read from the SFD)

    Vmax = |V(x)|max

    Vmax = -30 kN @ x = 6 m

  3. 3. Peak moment (read from the BMD)

    Mmax = |M(x)|max

    Mmax = 45 kN·m @ x = 3 m

  4. 4. Peak deflection

    EI = 15998 kN·m² (E = 200 GPa)

    δmax = 10.55 mm @ x = 3 m = L/569

  5. 5. Elastic bending stress

    σ = Mmax / Sx = 45.00 × 10³ / 533.3

    σ = 84.4 MPa

  6. 6. Bending check — both codes, side by side

    NBR 8800: σ ≤ fy/1.10 = 227.3 MPa · AISC 360: σ ≤ 0.90·fy = 225 MPa

    NBR 37.1% PASS · AISC 37.5% PASS

  7. 7. Deflection check (serviceability — code-independent)

    δ ≤ L/250 = 24 mm

    10.55 mm / 24 mm = 44.0% PASS

Recomputed live from the current inputs by the direct-stiffness FEM engine — change any load and every step updates. Reproduce it by hand with the formulas in the sections below.

Lightest catalog profiles that pass (974 flexural candidates · NBR 8800)

ProfileStdWeightTotal steelσ utilδ util
W310x21AISC21 kg/m126 kg83%98%
VS 300x23BR22.6 kg/m136 kg71%84%
U 300x100x6.3BR23.6 kg/m141 kg77%91%
VS 250x25BR24.6 kg/m148 kg70%100%
UB 305x102x25EN24.8 kg/m149 kg69%81%

Elastic bending (σ = M/Sx vs fy/γa1, γa1 = 1.10 — NBR 8800) + deflection screening of the full flexural catalog. Lateral-torsional buckling, shear and local buckling are NOT checked here — run the full NBR 8800 / AISC 360 verification in the 3D editor.

Ejemplo resuelto 2: qué optimiza realmente el «diseño generativo»

«Diseño generativo» es el término de IA que más entusiasma, y más confunde. Bajo la marca es optimización con restricciones: explorar un espacio de opciones y devolver las que satisfacen las restricciones al menor costo. Es genuinamente útil, pero vale tanto como el análisis que consulta y las restricciones que le das. Dejemos que una búsqueda real lo concrete.

Mantén la solicitación del Ejemplo 1 (L = 6 m, w = 25 kN/m) y las restricciones que se le darían a un optimizador: resistencia a flexión y un límite de flecha de L/300. Ahora déjalo recorrer la gama de perfiles IPE laminados. El motor MEF dimensiona cada candidato:

  • IPE 270 (216 kg): suficientemente resistente (utilización 0,77) pero se flecha hasta 37,8 mm = L/159: no cumple flecha.
  • IPE 300 (253 kg): utilización 0,59, flecha 26,1 mm = L/230: aún no cumple flecha.
  • IPE 330 (295 kg): utilización 0,46, flecha 18,6 mm = L/322: el perfil más ligero que cumple ambos. El mínimo honesto.
  • IPE 360 (343 kg): utilización 0,36, flecha L/447: cumple con holgura.
  • IPE 500 (544 kg): la elección «por si acaso»: utilización 0,17, flecha L/1330. Cumple de sobra, y pesa 544 kg.

Dos lecciones que el optimizador deja obvias. Primero, la resistencia se cumplió en todos los perfiles —incluso el IPE 270 con 0,77—, pero los dos más ligeros son inservibles porque la flecha manda. Un «optimizador» que solo verificara resistencia habría entregado un piso que vibra. Segundo, el precavido IPE 500 pesa 249 kg más que el IPE 330 bien dimensionado —46% más de acero— sin ningún beneficio en esta luz.

Esto es lo que el diseño generativo hace realmente cuando funciona: encuentra ese mínimo honesto porque un análisis correcto le dijo qué restricción manda. Aliméntalo con un análisis malo o con las restricciones equivocadas y optimizará con total seguridad lo que no debe. La inteligencia que importa está en la mecánica y en las restricciones, no en la palabra «generativo». Consulta límites de flecha para las reglas de servicio que aquí mandan.

Gráfico de barras de cinco perfiles de viga candidatos para la misma luz de 6 metros y carga de 25 kN/m, por masa: IPE 270 (216 kg, L/159, no cumple), IPE 300 (253 kg, L/230, no cumple), IPE 330 (295 kg, L/322, cumple: el mínimo honesto), IPE 360 (343 kg, L/447, cumple) e IPE 500 (544 kg, L/1330, cumple pero sobredimensionado), con una flecha que muestra que el IPE 330 bien dimensionado ahorra 249 kg (46%) frente al IPE 500.
SIM-2: la lista corta que un optimizador explora. La resistencia se cumple en todos los perfiles —la flecha manda—, así que el mínimo honesto es un IPE 330, e «ir a lo seguro» con un IPE 500 desperdicia el 46% del acero.

Ejemplo resuelto 3: el pórtico que un LLM no puede resolver

Una sola viga simplemente apoyada es isostática: la estática por sí sola da la respuesta, así que un LLM a veces puede acertar recitando una fórmula. Un edificio real no es así. Es un pórtico estáticamente indeterminado (hiperestático): los momentos se redistribuyen entre vigas y columnas, el viento tiene que encontrar un camino hasta el suelo, y no hay ninguna ecuación cerrada que recitar. Aquí es donde la IA de coincidencia de patrones se queda sin camino y un solver real es la única opción.

Modela un pórtico: 12 m de luz, 6 m de altura de alero, dos columnas IPE 450 y una viga IPE 400, nudos rígidos soldados y bases empotradas, bajo gravedad w = 14 kN/m en la viga más un empuje lateral de viento de 12 kN. El motor MEF de rigidez directa reporta:

  • Equilibrio: ΣFx = −12 kN (las bases empotradas absorben todo el empuje del viento) y ΣFy = 168 kN (= 14 kN/m × 12 m de gravedad). Las reacciones se equilibran al newton.
  • Redistribución: el momento máximo de la viga es 213,1 kN·m, muy por debajo de los 252 kN·m que vería una luz simple (wL²/8), porque los nudos rígidos sacan momento del vano y lo llevan a las esquinas.
  • Asimetría por viento: el empuje hace que el pórtico se incline, así que los dos nudos difieren —21,3 kN·m en el lado de barlovento, 56,4 kN·m en el de sotavento— y hasta las reacciones verticales se reparten de forma desigual (81,1 kN frente a 86,9 kN). Los métodos manuales sufren aquí; el MEF lo hace al instante.

Ahora la prueba de que la máquina tiene razón, no solo de que es rápida. Para cualquier viga, el momento en el centro de la luz más la media de los momentos de extremo debe ser igual a wL²/8. Compruébalo: 213,1 + (21,3 + 56,4)/2 = 213,1 + 38,9 = 252,0 kN·m = wL²/8, exactamente. La redistribución no es aproximada: es la solución exacta de la estructura hiperestática, y la identidad lo confirma. Un LLM puede describir la redistribución con palabras; no puede producir ese número. Solo el solver determinista puede, que es justamente por lo que una herramienta estructural real no puede ser un chatbot.

Diagrama de flexión del pórtico: un pórtico de 12 metros de luz y 6 metros de alero con columnas IPE 450 y una viga IPE 400 bajo una gravedad de 14 kN/m más un empuje de viento de 12 kN, con bases empotradas. El momento máximo de la viga es 213 kN·m frente a 252 de una luz simple, momentos de nudo asimétricos de 21,3 y 56,4 kN·m, y un panel de verificación que muestra que el centro de la luz 213,1 más la media de los nudos 38,9 es igual a 252 = wL²/8 exactamente, probando la solución MEF.
SIM-3: el pórtico hiperestático que un LLM no puede resolver. El MEF encuentra la redistribución y el camino del viento, y la identidad 213,1 + 38,9 = 252 = wL²/8 prueba que la solución es exacta, no una conjetura.

ML y modelos sustitutos: rápidos, pero solo tan ciertos como su entrenamiento

Entre «preguntarle a un chatbot» y «correr un análisis completo» hay una idea genuinamente potente: el modelo sustituto. Entrena una red neuronal con miles de casos MEF resueltos y aprende a predecir las salidas —una utilización, una frecuencia natural, una deriva máxima— en milisegundos, sin resolver las ecuaciones. Para bucles de optimización que necesitan evaluar diez mil candidatos, o para hipótesis en tiempo real durante el diseño temprano, esa velocidad es transformadora.

Pero un modelo sustituto tiene tres límites que el ingeniero debe respetar:

  • Interpola; no entiende. Dentro del rango de sus datos de entrenamiento puede ser notablemente preciso. Empújalo fuera de ese rango —una luz inusual, un material nuevo, un caso de carga que nunca vio— y falla en silencio, devolviendo un número seguro de sí mismo sin avisar de que está extrapolando.
  • Necesita al MEF como maestro y como árbitro. Los datos de entrenamiento provienen de un solver determinista, y el diseño final debe ser verificado por uno. El sustituto acelera la búsqueda; no tiene la última palabra.
  • Sus errores son estadísticos, no físicos. Un sustituto puede violar el equilibrio por poco y nunca darse cuenta. El aprendizaje automático informado por la física —que integra las ecuaciones de gobierno en el entrenamiento— es el prometedor camino intermedio, pero estrecha la brecha en lugar de cerrarla.

El modelo mental correcto: el ML propone rápido, el MEF verifica con exactitud y el ingeniero responde por la envolvente. Un sustituto es un explorador brillante y un mal juez: úsalo para explorar, nunca para dar el visto bueno.

Los límites: verificación, responsabilidad y el ingeniero responsable

Los límites más duros de la IA en la ingeniería estructural no son técnicos: son profesionales. La salida de un modelo no es un diseño; la firma de un ingeniero habilitado sí lo es. El deber de diligencia no cambia porque una red neuronal haya producido la geometría, y «me lo dijo la IA» no es una defensa que un tribunal, un cliente o una estructura colapsada vayan a aceptar.

Los riesgos que conviene nombrar con claridad:

  • Alucinación segura de sí misma. Los LLM generan la respuesta más plausible, no la correcta, y nunca señalan la duda. Un perfil equivocado puede leerse exactamente igual que uno correcto.
  • Opacidad de caja negra. Si no puedes explicar por qué un resultado es el que es, no puedes defenderlo, y cada vez menos puedes lograr que lo aprueben. La trazabilidad no es opcional en un campo crítico para la seguridad.
  • Basura entra, basura sale. Un modelo entrenado con datos sesgados, escasos o mal etiquetados se equivocará con total seguridad justo en los casos que no anticipaste.
  • Complacencia con la automatización. Cuanto más pulida es la herramienta, más fácil es dejar de comprobar. Es precisamente entonces cuando se cuela un error silencioso.

Nada de esto es un argumento contra la IA: es un argumento a favor de mantener al ingeniero a cargo de la verificación. Trata cada salida de la IA como tratarías un cálculo que te entrega un junior talentoso pero no probado: entiéndelo, comprueba los casos gobernantes contra un análisis real y asume la responsabilidad personal del número antes de que salga de tu escritorio. Los marcos de IA responsable para el sector dicen lo mismo con más palabras: el humano, no el modelo, es el responsable.

De la intención asistida por IA a un diseño verificado en CalcSteel

Junta las dos mitades y obtienes el flujo de trabajo que de verdad funciona: deja que la IA avance a velocidad de IA en las partes en las que es buena, y ancla cada número estructural a un motor determinista. Esa es exactamente la forma de CalcSteel:

  • Modela y analiza la estructura real con un motor MEF genuino —el método de la rigidez directa de 1956, corriendo en tu navegador—, incluidos los pórticos hiperestáticos del Ejemplo 3 que ningún chatbot puede resolver.
  • Verifica cada barra contra la norma que elijas —NBR 8800, AISC 360 o EN 1993—, con el perfil clasificado y la utilización calculada, no afirmada.
  • Lee el resultado de un vistazo. Las barras se colorean de verde a rojo según la utilización, de modo que una barra sobredimensionada (que desperdicia acero, como el IPE 500) es tan evidente como una sobrecargada: la retroalimentación honesta que un optimizador, o una IA, necesita para ser confiable.
  • Avanza rápido sin alucinar. Obtienes iteración a velocidad de IA con rigor de nivel MEF: el solver nunca inventa un número, y cada diagrama es reproducible.

Las columnas que llevan a la vez carga axial y momento del pórtico se verifican con una ecuación de interacción, nunca solo a flexión; consulta flexión combinada con carga axial. Y los pórticos repetitivos y apilables que hacen tan eficaz el diseño paramétrico impulsado por IA se cubren en construcción modular en acero. CalcSteel es el verificador determinista que tu flujo de trabajo asistido por IA necesita: el lugar donde una idea rápida se convierte en un diseño verificado.

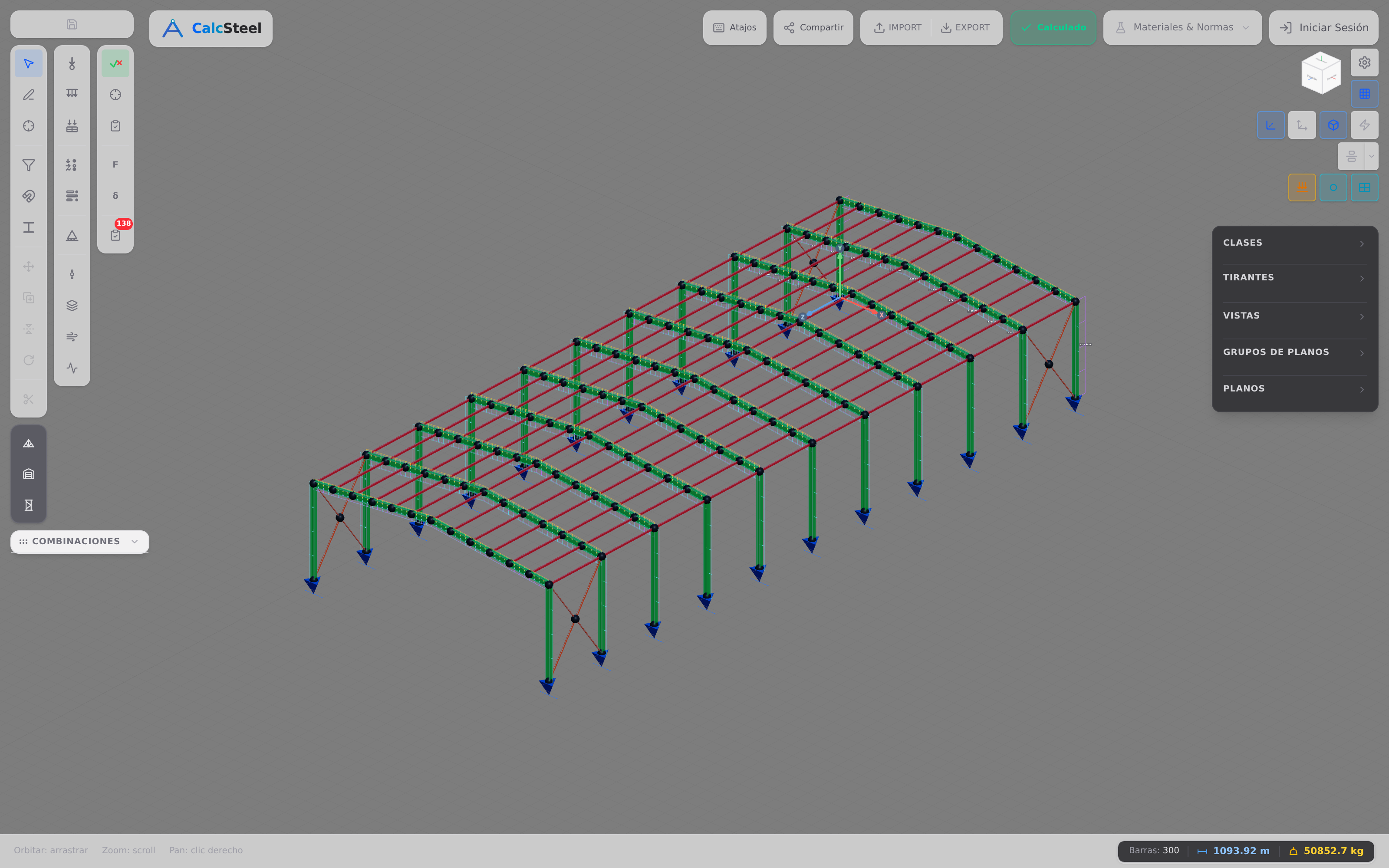

Un pórtico completo de galpón de acero en el editor 3D de CalcSteel tras una corrida de verificación, con sus barras sombreadas de verde por cumplir la utilización, y el análisis marcado como «Calculado»: la verificación normativa determinista que da fundamento a cualquier diseño asistido por IA.
CalcSteel verifica cada barra contra la norma elegida y la colorea según la utilización. Esta es la verdad de referencia determinista a la que responde un flujo de trabajo asistido por IA: iteración a velocidad de IA, rigor de nivel MEF.

Errores comunes y preguntas frecuentes

Seis errores que convierten la IA de activo en pasivo

  1. Confiar en el número de un LLM sin verificarlo con un solver. El texto es fluido, el módulo resistente puede estar inventado. Cada viga, carga y capacidad que un modelo te dé pasa por un análisis real antes de que la creas.
  2. Suponer que la IA elimina la física. Elimina trabajo, no mecánica. El equilibrio y la verificación normativa siguen siendo lo que decide la seguridad; el Ejemplo 1 cumplió solo porque el motor lo confirmó.
  3. Usar un modelo sustituto fuera de su rango de entrenamiento. Un modelo de ML extrapola en silencio. Fuera de distribución, su respuesta segura de sí misma no vale nada; verifica con MEF.
  4. Dimensionar por resistencia cuando la flecha manda. El optimizador del Ejemplo 2 habría entregado un IPE 270 solo por resistencia: L/159, un fallo que vibra. Si te pierdes el límite gobernante, la IA solo llega más rápido a la respuesta equivocada.
  5. Olvidar quién es responsable. El modelo no firma; tú sí. El deber de diligencia no cambia por la herramienta que dibujó la geometría.
  6. Tratar el «diseño generativo» como magia. Es optimización con restricciones sobre un análisis real. Aliméntalo con las restricciones equivocadas o un mal modelo y optimizará lo que no debe, con gran belleza.

Preguntas frecuentes

¿La IA reemplazará a los ingenieros estructurales? No: cambia el trabajo. La IA automatiza la redacción, la búsqueda y la exploración de primera pasada; no puede asumir responsabilidad profesional, resolver un pórtico hiperestático sin un solver real, ni reemplazar el criterio ingenieril. El ingeniero sube en la cadena, de producir números a especificar la intención y verificar los resultados.

¿Puedo usar ChatGPT para diseñar una viga? Para explorar y explicar, sí; para certificar, no. Como mostró el Ejemplo 1, un LLM puede proponer un IPE 330, pero solo un solver determinista confirma R = 75 kN, M = 112,5 kN·m y la flecha. Comprueba siempre el número en una calculadora real.

¿El diseño generativo es real o bombo? Real, cuando es optimización con restricciones sobre un análisis correcto (Ejemplo 2). Bombo, cuando se presenta como una inteligencia que elimina la necesidad de entender qué gobierna el diseño.

¿CalcSteel usa IA? El núcleo estructural es MEF determinista por diseño: ningún esfuerzo en una barra lo produce jamás un modelo de lenguaje. Ese es el punto: es el verificador en el que tu flujo de trabajo asistido por IA puede confiar.

Conclusiones clave

  • La IA es una capa rápida sobre un cimiento fijo. Los LLM, los sustitutos de ML, el diseño generativo, la visión artificial y la automatización aceleran el trabajo; ninguno reemplaza el núcleo mecánico determinista de debajo.
  • Los LLM predicen texto, no esfuerzos. Nuestra viga IPE 330 es confiable solo porque un motor MEF real reprodujo R = 75 kN, Mmax = 112,5 kN·m y δ = L/322 al decimal.
  • El «diseño generativo» es optimización con restricciones. La resistencia se cumplió en todos los perfiles; la flecha mandó. El mínimo honesto fue un IPE 330; un IPE 500 desperdicia el 46% del acero.
  • Solo el MEF resuelve el pórtico real. El pórtico hiperestático redistribuyó 252 → 213 kN·m, y 213,1 + 38,9 = 252 = wL²/8 exactamente, una identidad que un LLM solo puede adivinar.
  • La IA propone, la mecánica dispone. El ingeniero responsable verifica, firma y responde por cada número.

Comprueba ahora mismo la viga de cualquier IA en la calculadora de vigas gratuita —ilimitada, sin inicio de sesión para el cálculo— y luego modela, verifica y dimensiona con precisión toda la estructura en CalcSteel, dejando que un motor MEF real convierta una idea rápida en un diseño que puedas defender. Los estudiantes obtienen todo desbloqueado, gratis, a través de /education.
