Ingeniería del puente de Brooklyn: cómo funciona realmente

En 1883 se terminó el puente colgante más largo de la Tierra a partir de los planos de un hombre que llevaba ya catorce años muerto, bajo un ingeniero jefe demasiado enfermo para salir de su habitación, dirigido día a día por su esposa. Y todavía sostiene el tráfico sobre el East River más de 140 años después.

Eso no es exageración publicitaria — es la historia literal del puente de Brooklyn. John A. Roebling lo diseñó, murió en 1869 antes de que se colocara una sola piedra, y dejó la obra a su hijo Washington Roebling, quien quedó incapacitado por la enfermedad de descompresión contraída en los cajones de cimentación presurizados. Su esposa, Emily Warren Roebling, aprendió las matemáticas de la estática de cables y de los materiales, transmitió sus instrucciones a la obra y dirigió en la práctica la ingeniería durante más de una década. El puente se inauguró el 24 de mayo de 1883 como el puente colgante más largo del mundo, con un vano principal de 486,3 m (1.595,5 ft).

Este es un caso de estudio para ingenieros. Vamos a desmontar el puente como lo haría un ingeniero estructural — las tres trayectorias de carga, el tablero que se comporta como una viga, la deflexión que separa una estructura rígida de una condenada, y el famoso factor de seguridad de seis — y luego vamos a reproducir los números del tablero con un motor FEM real. Cada valor calculado abajo sale del solver de elementos finitos en producción de CalcSteel, validado contra la teoría de forma cerrada hasta tres decimales, y tú mismo puedes manejar la misma calculadora de vigas en vivo, gratis, aquí mismo en el artículo.

Una nota de honestidad por adelantado: los ejemplos resueltos son un modelo representativo en acero moderno de cómo la celosía de rigidez de Roebling se comporta como una viga. No son los miembros exactos de 1883 — nadie va a rederivar una celosía de hierro forjado del siglo XIX hasta tres decimales. Lo que sí capturan es la física que hizo funcionar el puente, en números que puedes verificar. Si eres estudiante, este es el puente más claro posible entre un diagrama de libro de texto y una estructura real. Si eres un ingeniero en ejercicio, es un recordatorio de por qué los fundamentos nunca pasaron de moda.

La mayoría de los puentes eligen un tipo estructural y se comprometen con él. El puente de Brooklyn no — es un híbrido, y eso es lo más importante que hay que entender sobre cómo funciona. Roebling combinó tres sistemas estructurales distintos, cada uno capaz de soportar carga por sí solo, en un único tablero. Los ingenieros llaman a esto redundancia, y es la razón por la que el puente es célebremente robusto.

Las tres trayectorias de carga son:

• El sistema de suspensión — la estructura primaria. Cuatro cables principales trazan una curva catenaria desde el anclaje hasta la torre y hasta el anclaje, trabajando puramente a tracción. De ellos cuelgan las péndolas verticales que recogen el tablero a intervalos regulares y llevan su peso hacia arriba a los cables y hacia abajo a las torres y anclajes de mampostería. Cada uno de los cuatro cables tiene unos 0,4 m (15,75 in) de diámetro y agrupa más de 5.000 alambres de acero galvanizado.
• Los tirantes inclinados — el llamativo abanico de cables rectos que irradian hacia abajo desde lo alto de las torres directamente al tablero. Es un elemento atirantado injertado sobre un puente colgante. Su función es rigidizar el tablero contra hundimientos locales y ráfagas. Análisis posteriores juzgaron que los tirantes no eran estrictamente necesarios para la resistencia, pero Roebling los mantuvo por la rigidez que aportan — y por su inconfundible belleza.
• La celosía de rigidez del tablero — una viga en celosía alta que recorre toda la longitud del tablero al nivel de la calzada. Une entre sí los puntos de las péndolas y distribuye cualquier carga concentrada a lo largo del vano de modo que ninguna péndola quede sobrecargada. Este es el miembro que modelaremos como una viga en los ejemplos resueltos.

Como la carga puede viajar a las torres por cable, por tirante o a través de la celosía, ninguna trayectoria es un único punto de fallo. Esa es la redundancia en ingeniería en su forma histórica más pura.

El puente fue también un genuino hito en materiales: fue el primer puente colgante del mundo en usar alambre de acero en sus cables. Los puentes colgantes anteriores, incluidos los del propio Roebling, habían usado hierro. La mayor resistencia del acero es exactamente lo que permitió el vano principal récord de 486,3 m. Las dos torres de mampostería — caliza y granito, elevándose unos 84 m (276,5 ft) sobre el nivel de pleamar — soportan los cables con los arcos apuntados neogóticos que hicieron del puente un ícono antes de que nadie lo cruzara.

Antes de tocar un solo diagrama de momentos, vale la pena recorrer la cronología — porque las decisiones de ingeniería de este puente son inseparables de las personas que las tomaron bajo una presión extraordinaria.

• 1869 — muere John A. Roebling. Mientras inspeccionaba la ubicación de una torre, un transbordador le aplastó el pie; murió de tétanos pocas semanas después, antes de que comenzara la construcción. El diseño estaba completo; el diseñador nunca vio colocar una piedra.
• Desde 1870 — Washington Roebling toma el relevo, luego cae enfermo. Su hijo se convirtió en ingeniero jefe. Dirigiendo los trabajos dentro de los cajones de cimentación presurizados, fue golpeado por la enfermedad de los cajones (enfermedad de descompresión, «el mal de los buzos») y quedó parcialmente paralizado, incapaz de visitar la obra.
• Durante la década de 1870 — Emily Warren Roebling dirige la obra. La esposa de Washington se convirtió en su enlace indispensable con el proyecto, dominando las matemáticas de la estática de cables y de los materiales, llevando sus instrucciones detalladas a los ingenieros y contratistas y dirigiendo en la práctica la ingeniería del día a día durante más de una década.
• 1878 — se descubre el fraude del alambre. El contratista J. Lloyd Haigh había estado sustituyendo el alambre de cable inspeccionado por alambre rechazado, de calidad inferior. Cuando se descubrió, el alambre defectuoso ya estaba tejido en los cables y no podía retirarse. (Volvemos a cómo compensó Roebling en la sección del factor de seguridad.)
• 24 de mayo de 1883 — se inaugura el puente como el puente colgante más largo del mundo tras unos catorce años de construcción. Alrededor de 20 o más trabajadores habían muerto construyéndolo.
• 30 de mayo de 1883 — la estampida. Seis días después de la inauguración, el Día de los Caídos, un rumor se propagó entre la multitud de que el puente se estaba derrumbando. El pánico desató una avalancha en una escalera que mató a 12 personas. La estructura nunca estuvo en peligro; la confianza del público sí.
• 17 de mayo de 1884 — los elefantes de Barnum. Para tranquilizar al público, el empresario P. T. Barnum condujo 21 elefantes (junto con 17 camellos, con el célebre Jumbo cerrando la marcha) a través del puente — una prueba de carga en vivo informal e inolvidable.

Ten presente esa última imagen. Cuando calculemos el margen de seguridad del puente, recuerda que en 1884 su «carga de prueba» fue un desfile de elefantes — y no se inmutó.

Aquí está el cambio mental que desbloquea todo el análisis: la celosía de rigidez y el tablero se comportan como una viga. Entre los puntos de las péndolas y sobre las torres, el tablero salva horizontalmente y resiste la carga exactamente como lo hace una viga de piso — desarrollando fuerzas internas a lo largo de su longitud. Una vez que ves el tablero como una viga, cada herramienta de un primer curso de estructuras se aplica directamente.

Dos cantidades internas describen ese comportamiento:

• Fuerza cortante, V — la fuerza vertical interna que una rebanada del tablero transmite a la siguiente. Piénsala como cuánto se está «empujando el tablero contra sí mismo» en un punto dado. Es mayor cerca de los apoyos.
• Momento flector, M — el efecto de giro interno que pone una cara del tablero a tracción y la otra a compresión. Es lo que flexiona la viga, y es lo que una sección debe ser lo bastante fuerte para resistir. En un vano simplemente apoyado es mayor cerca del centro del vano.

Estos dos no son independientes — están ligados por dos relaciones elegantes que valen para cualquier viga bajo carga distribuida w:

• dV/dx = −w — la pendiente del diagrama de cortante es igual a menos la intensidad de la carga aplicada.
• dM/dx = V — la pendiente del diagrama de momentos es igual al cortante en ese punto.

En lenguaje llano: la pendiente de un diagrama es la altura del siguiente. Donde el cortante pasa por cero, el momento alcanza un pico. Donde la carga es más pesada, el cortante cae más rápido. Domina esas dos líneas y podrás bosquejar de memoria las fuerzas internas del tablero del puente de Brooklyn — o de cualquier viga. Las desmenuzamos en detalle en diagramas de fuerza cortante y momento flector.

La mejor manera de sentirlo es dibujar uno tú mismo. Nuestra calculadora de vigas gratuita traza V, M y la deflexión en tiempo real a medida que cambias el vano y las cargas — y en las próximas tres secciones ejecutamos exactamente ese motor sobre el tablero. Observa cómo los dos diagramas permanecen acoplados: el pico de momento siempre cae donde el cortante cruza el cero.

Empecemos por donde empieza todo puente: sosteniéndose a sí mismo. Antes de que un solo peatón, carreta o elefante pise el tablero, la celosía de rigidez y el sistema de piso ya soportan una carga continua y siempre presente — su propio peso muerto, repartido uniformemente a lo largo del vano. En términos de vigas eso es una carga uniformemente distribuida (CUD), y es el lugar más limpio para ver cómo un tablero se comporta como una viga.

Para concretarlo, construimos un modelo representativo en acero moderno de una viga de piso del tablero al estilo Brooklyn en CalcSteel y lo resolvimos con el motor FEM real. Para ser honestos y precisos: este no es uno de los miembros exactos de hierro forjado de 1883 — es una viga de acero alta (una W610x125, grado fy = 250 MPa, E = 200 GPa) elegida para reproducir, en números que puedes verificar, la forma en que funciona estructuralmente el tablero real.

El modelo:

• Apoyo: simplemente apoyado (un pasador y un rodillo), la idealización clásica de un tramo de tablero que salva entre dos líneas de péndolas.
• Vano: L = 8 m.
• Carga: uniforme w = 25 kN/m a lo largo de toda la longitud.

Esto es lo que devolvió el motor — y cada valor coincidió con la teoría de vigas de forma cerrada hasta tres decimales:

• Reacciones: R = 100 kN en cada apoyo. Eso es simplemente la carga total wL = 25 × 8 = 200 kN repartida por igual entre dos apoyos simétricos.
• Cortante: el diagrama de cortante es una línea recta que va de +100 kN en el apoyo izquierdo, pasando por cero en el centro del vano, hasta −100 kN en el derecho. Cortante máximo Vmáx = 100 kN, siempre en los apoyos — exactamente donde el tablero entrega su carga a las péndolas y las torres.
• Momento flector: una parábola suave, cero en ambos extremos y con pico en el centro del vano. Mmáx = +200,0 kN·m, coincidiendo con la fórmula de libro de texto wL²/8 = 25 × 8² / 8 = 200 kN·m hasta el último dígito.
• Deflexión: la flecha en el centro del vano es δ = 6,83 mm, siguiendo la clásica 5wL⁴/384EI.

Vale la pena fijar dos ideas. Primera, el cortante es mayor en los apoyos, el momento es mayor en el centro del vano — tienen su pico en lugares distintos, por lo que siempre dibujas ambos diagramas, nunca solo uno. Segunda, el momento es lo que dimensiona el acero: 200 kN·m es la demanda que la viga debe resistir solo para sostenerse a nivel. Cuando llegue la carga viva en el próximo ejemplo, ese número se mueve — y hacia dónde se mueve es toda la razón por la que Roebling envolvió el tablero en una celosía de rigidez.

El peso propio es cortés: se queda quieto y se reparte. El tráfico no. En 1883 la carga viva eran peatones, carruajes tirados por caballos y tranvías de cable; hoy son camiones y autobuses. Lo que importa estructuralmente es que estas cargas son concentradas y se mueven — y una carga concentrada móvil le plantea al tablero una pregunta muy distinta que una uniforme repartida.

Así que mantuvimos exactamente el mismo vano y sección — la W610x125, L = 8 m, simplemente apoyada — y reemplazamos la carga distribuida por una única carga viva concentrada de P = 120 kN situada en el centro del vano, la peor posición para la flexión. De nuevo el motor FEM de CalcSteel lo resolvió y coincidió con la teoría de forma cerrada hasta tres decimales:

• Reacciones: R = 60 kN en cada apoyo (los 120 kN se reparten por igual por simetría).
• Cortante: constante en +60 kN desde el apoyo izquierdo hasta el centro del vano, luego saltando a −60 kN hasta el derecho. Vmáx = 60 kN.
• Momento flector: un triángulo agudo — cero en los extremos, subiendo recto hasta un único pico directamente bajo la carga. Mmáx = +240,0 kN·m, exactamente la fórmula de libro de texto PL/4 = 120 × 8 / 4 = 240 kN·m.
• Deflexión: δ = 6,557 mm en el centro del vano, siguiendo PL³/48EI.

Ahora pon los dos ejemplos lado a lado, porque esta comparación es el corazón de ingeniería de todo el puente:

• CUD de peso propio (SIM-1): Mmáx = 200 kN·m.
• Carga viva móvil única (SIM-2): Mmáx = 240 kN·m.

La carga viva concentrada, de apariencia más ligera, produce el MAYOR momento pico — 240 frente a 200 kN·m — aunque su fuerza total (120 kN) es menor que el peso propio total (200 kN). Eso no es casualidad: una carga concentrada en un punto eleva el momento más rápido que la misma fuerza total repartida por el vano, y como se mueve, arrastra su pico a lo largo del tablero en vez de quedarse en un punto conveniente.

Precisamente por esto un tablero colgante no puede ser una cinta flácida colgando de cables. Sin rigidizar, cada rueda que pasa crearía un hundimiento local y una onda viajera de flexión, y el tablero se flexionaría y ondularía bajo el tráfico. La respuesta de Roebling fue la celosía de rigidez a nivel del tablero: una espina dorsal alta y rígida que atrapa una carga concentrada y la reparte a muchas péndolas a la vez, suavizando la demanda triangular aguda de SIM-2 hacia algo que toda la estructura comparte. Las cargas concentradas móviles gobiernan el tablero — recuerda esa frase; es la razón por la que existe la celosía de rigidez.

Acabas de ver dos vigas resueltas hasta tres decimales — ahora resuelve la tuya. La calculadora de abajo es la misma idea que usamos para SIM-1 y SIM-2: coloca tus apoyos, agrega una carga uniforme o puntual, y lee el cortante, el momento flector y la deflexión en tiempo real a medida que cambias los números.

Prueba el experimento que hizo encajar esta sección:

• Fija un vano de 8 m, simplemente apoyado, y agrega una carga uniforme de 25 kN/m. Observa cómo el pico de momento se estabiliza en 200 kN·m (wL²/8) en el centro del vano.
• Ahora bórrala, coloca una única carga puntual de 120 kN en el centro del vano, y observa cómo el pico salta a 240 kN·m (PL/4) — la carga concentrada ganando, tal como arriba.
• Desliza esa carga puntual a lo largo del vano y observa cómo el diagrama de momentos cambia de forma. Esa es una carga viva móvil, en vivo en tu navegador.

Es gratuita, corre aquí mismo en la página, y las matemáticas no necesitan ningún inicio de sesión. Si prefieres abrirla a pantalla completa con más opciones, la calculadora de vigas independiente está a un clic — y cada diagrama que dibuja proviene del mismo motor FEM real detrás de los ejemplos resueltos de esta página.

Un puente que es lo bastante fuerte no es automáticamente un puente que es lo bastante rígido. La resistencia impide que el acero fluya o se fracture; la rigidez impide que el tablero se deflexione, oscile y vibre tanto que se vuelva inservible — o inestable. Roebling entendió la diferencia en 1869, y es la única lección que el siglo XX tuvo que reaprender a las malas en Tacoma Narrows.

Deja que CalcSteel lo demuestre con números. Tomamos la misma viga de tablero representativa, el mismo vano de 8 m y el mismo peso propio de 25 kN/m que en el Ejemplo Resuelto 1, y cambiamos solo una cosa: la altura de la sección.

• Viga baja — W360x51 (momento de inercia I_x = 13.864 cm&sup4;): el motor FEM devuelve una deflexión en el centro del vano de 48,09 mm.
• Viga alta — W610x125 (I_x = 97.609 cm&sup4;): la misma carga, el mismo vano, se deflexiona solo 6,83 mm.

La sección alta se deflexiona 7,0 veces menos. Eso no es una coincidencia y no es la resistencia del acero haciendo el trabajo — ambas secciones son del mismo grado de acero. Es geometría. El momento de inercia de la viga alta es 7,0 veces mayor, y la deflexión elástica es inversamente proporcional a él: delta ∝ 1/I. Siete veces la I, un séptimo de la flecha. La altura es la rigidez más barata que puedes comprar, porque alejar material del eje neutro hace crecer la I con el cuadrado de la distancia.

Exactamente por esto Roebling no colgó una calzada delgada de los cables y lo dio por terminado. Tejió el tablero en una celosía de rigidez alta y abanicó tirantes inclinados hacia abajo desde las torres. Juntos dan al tablero la rigidez vertical y torsional que un vano colgante, librado a sí mismo, no tiene. Los cables soportan la carga; la celosía de rigidez controla la forma — impide que las cargas locales dibujen dobleces agudos en el tablero y amortigua la tendencia de una cinta larga y flexible a moverse con el viento.

El puente que se saltó esta lección fue el primer puente de Tacoma Narrows, que se retorció hasta desintegrarse con un viento moderado en 1940. Su tablero de vigas de alma llena, poco alto y torsionalmente blando, tenía resistencia de sobra pero casi ninguna rigidez frente a las fuerzas aerodinámicas que le inyectaban energía. El tablero alto, triangulado y múltiplemente arriostrado de Brooklyn es el opuesto físico — y más de 140 años de servicio son el recibo. Cuando dimensiones un miembro, verifica resistencia y servicio; la comprobación de deflexión no es una formalidad.

¿Quieres ver cómo la altura y el vano gobiernan la deflexión con tus propios números? Lee nuestra guía sobre límites de deflexión y el tratamiento más profundo de servicio, deflexión y vibración, luego empuja el control de altura en la calculadora de vigas y observa cómo delta se desploma a medida que crece la I.

Hasta ahora el tablero ha estado troceado en vanos únicos simplemente apoyados — cada uno libre de resolverse con nada más que estática. El puente real no está construido así. La celosía de rigidez corre continua a través de las torres, y la continuidad cambia la mecánica de una manera imposible de capturar un vano a la vez. Para mostrarlo, modelamos dos vanos de 8 m de tablero representativo compartiendo un único apoyo interior sobre la torre, aún soportando el peso propio de 25 kN/m.

En el momento en que el tablero se vuelve continuo, se vuelve estáticamente indeterminado. Ahora hay más reacciones incógnitas de las que las ecuaciones de equilibrio pueden suministrar, así que ΣF y ΣM por sí solas no pueden terminar el trabajo. Necesitas una condición de compatibilidad — el tablero tiene que permanecer continuo e ininterrumpido sobre el apoyo — y ahí es donde los métodos manuales (distribución de momentos, pendiente-deflexión) empiezan a doler y donde un motor FEM simplemente resuelve todo el sistema de una vez. CalcSteel devuelve:

• Momento negativo sobre el apoyo de la torre: -200,0 kN·m (= -wL²/8). El tablero se flexiona hacia el otro lado aquí — tracción arriba, compresión abajo — exactamente al revés de un vano simple.
• Momento positivo en cada vano: +112,5 kN·m (= 9wL²/128).
• Reacciones: 75 kN en cada apoyo exterior y 250 kN en el apoyo interior de la torre.

Vale la pena detenerse en dos resultados. Primero, el apoyo interior soporta mucho más que los exteriores — 250 kN frente a 75 kN — porque la continuidad atrae la carga hacia el apoyo rígido sobre la torre. Ese es precisamente el comportamiento que una torre quiere: es el punto fuerte, y la continuidad le lleva la carga. Segundo, compara el momento pico de vano aquí, +112,5 kN·m, con los +200,0 kN·m que obtuviste cuando el vano idéntico estaba simplemente apoyado (Ejemplo Resuelto 1). Mismo acero, misma carga — pero la continuidad ha redistribuido la demanda, sacando momento del vano y estacionándolo como momento negativo sobre el apoyo. La estructura comparte el trabajo en vez de concentrarlo.

Este es uno de los superpoderes silenciosos de una celosía de rigidez continua: hace que el tablero se comporte como un único sistema cooperativo en vez de una hilera de vigas independientes, y significa que ninguna sección individual en el centro del vano tiene que sobrevivir al momento completo de vano simple. La trampa es que la región de momento negativo sobre la torre ahora necesita su propia atención — la parte superior del tablero está a tracción ahí — por lo que las estructuras continuas se detallan cuidadosamente sobre sus apoyos.

La salvedad honesta sigue vigente: este es un modelo representativo en acero moderno de cómo se comporta como viga un tablero continuo, no una reconstrucción de los miembros de 1883. Pero el comportamiento — indeterminación, redistribución, carga atraída hacia las torres — es exactamente el comportamiento sobre el que Emily y Washington Roebling tuvieron que razonar con lápiz, papel y las matemáticas que ella dominó. El motor FEM solo hace en milisegundos lo que a ellos les llevó meses.

Cada número hasta ahora ha sido una demanda — cuánto empuja la carga sobre el tablero. La otra mitad de la ingeniería es la capacidad — cuánto puede resistir la sección antes de fluir. La brecha entre ambas, expresada como una relación, es el factor de seguridad, y es toda la razón por la que un puente de 1883 sigue abierto.

Toma nuestra viga alta de tablero, la W610x125. Su módulo de sección elástico es S_x = 3.190 cm³, y a una resistencia de fluencia de f_y = 250 MPa la capacidad de momento en primera fluencia es:

• M_el = S_x · f_y = 797,5 kN·m — el momento al cual la fibra más externa alcanza por primera vez la fluencia.

Ahora enfréntala a la peor demanda que encontramos — la carga concentrada móvil del Ejemplo Resuelto 2, 240 kN·m:

• Utilización = 240 / 797,5 = 0,30. La sección trabaja al 30% de su capacidad de primera fluencia.
• Factor de seguridad en primera fluencia = 797,5 / 240 = 3,32. El tablero podría soportar 3,3 veces su momento gobernante antes de que el acero siquiera empiece a fluir — y la fluencia todavía está muy lejos del colapso.

Ese es un margen cómodo y deliberado. Existe no porque el ingeniero espere la carga de diseño, sino por todo lo que el ingeniero no puede predecir plenamente: sobrecarga, impacto, corrosión durante un siglo, dispersión en la fabricación y — como aprendió Brooklyn — fraude descarado. Si quieres el razonamiento detrás de números como estos, consulta cómo funcionan los factores de seguridad y el papel del módulo de sección para convertir una forma en una capacidad de momento.

Roebling llevó la misma filosofía mucho más lejos en las partes que no podían fallar. Diseñó los cuatro cables principales con un factor de seguridad de seis — seis veces más fuertes que el requisito calculado. Ese enorme margen resultó ser la salvación del puente. Durante la construcción, el contratista del alambre, J. Lloyd Haigh, cometió fraude del alambre: pasaba alambre inspeccionado y aprobado ante los inspectores y luego lo desviaba, entregando en su lugar a la obra alambre rechazado, de calidad inferior. Cuando se descubrió el cambio en 1878, el alambre defectuoso ya estaba hilado en los cables y no podía retirarse.

Como el diseño partía de seis, había margen para absorber el daño. Roebling compensó agregando 150 alambres extra a cada cable — a costa de Haigh — y el factor de seguridad efectivo se asentó en cerca de cinco. Todavía generosamente seguro. El puente que fue estafado por su propio contratista lleva ahora en pie más de 140 años, y el margen en el que insistió Roebling es la razón por la que un acto criminal se convirtió en una nota al pie en vez de una catástrofe.

Mantén los dos factores de seguridad distintos: 3,32 es nuestra cifra calculada para una viga de tablero representativa en flexión, computada en vivo en CalcSteel; seis-cayendo-a-cinco es la cifra histórica para los cables principales de Roebling en tracción. Miembros distintos, trabajos distintos — pero la misma idea, que el margen está ahí para lo desconocido, y lo desconocido es real.

Cada número de este artículo salió del mismo lugar: el motor FEM real de CalcSteel — el app.engine.solver en producción que ensambla la matriz de rigidez, aplica tus cargas y resuelve los desplazamientos y las fuerzas internas. No es una tabla de consulta ni un envoltorio de fórmulas manuales. Es un genuino solver de elementos finitos, y cada resultado determinado que has visto (reacciones, cortante, momento, deflexión) fue validado contra la teoría de forma cerrada hasta tres decimales antes de publicarlo.

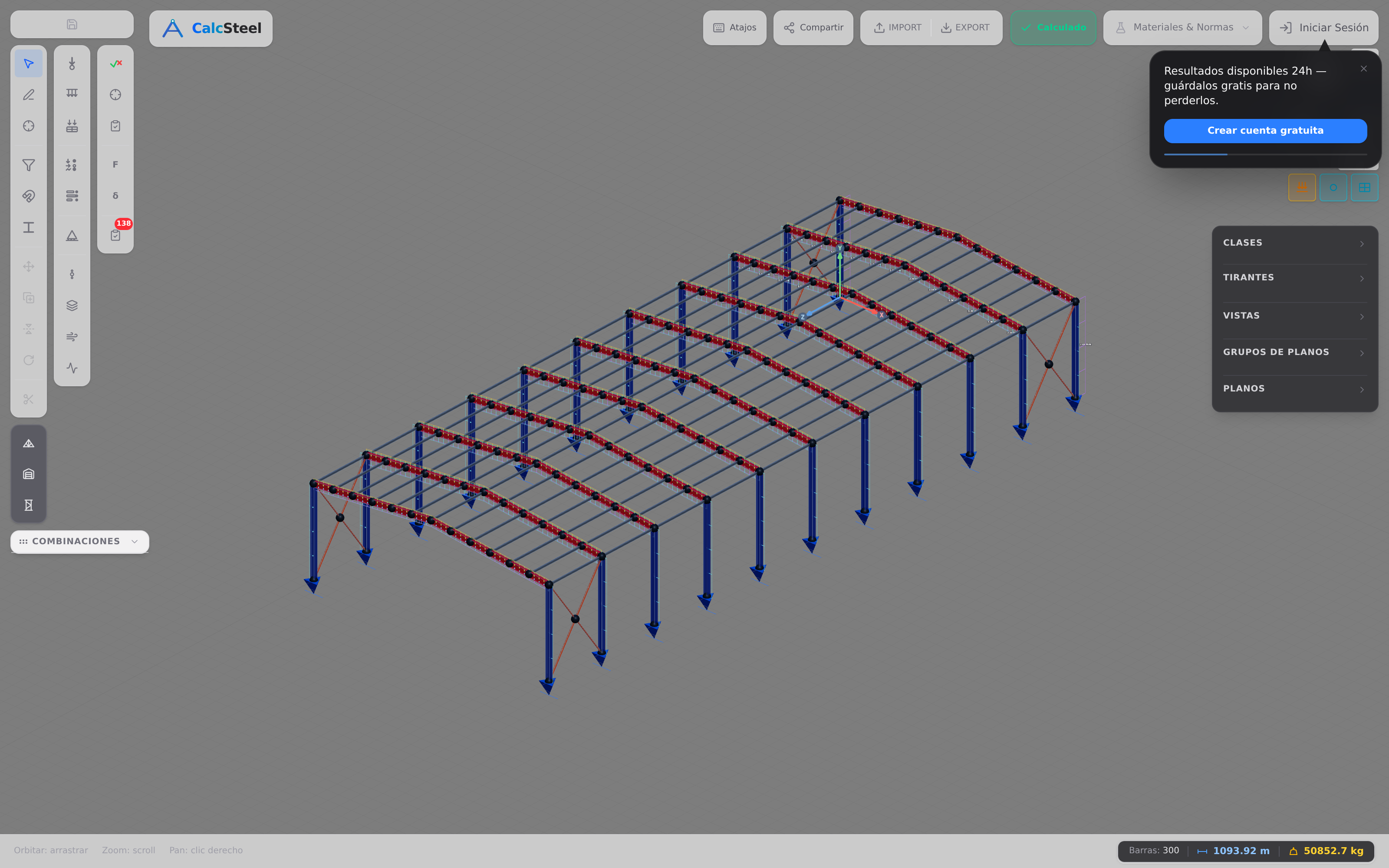

Aquí va la salvedad honesta primero: la captura de pantalla de abajo es un pórtico de acero moderno representativo, no el puente de Brooklyn de 1883 en sí. No afirmamos haber modelado los miembros exactos de hierro forjado y alambre de acero de Roebling. Lo que sí mostramos es el flujo de trabajo — el mismo motor, los mismos diagramas, la misma lógica de verificación que nos permitió reproducir cómo el tablero y la celosía de rigidez se comportan como una viga.

El flujo de trabajo es corto y es el mismo que usarías para un pórtico de galpón, un entrepiso o una pasarela:

• Construye la geometría. Coloca nudos, conecta miembros y asigna un perfil. Para nuestros ejemplos de tablero ese perfil fue una viga alta W610x125, grado fy = 250 MPa, E = 200 GPa.
• Aplica apoyos y cargas. Apoyos de pasador y rodillo para un vano simplemente apoyado; una carga lineal uniforme w para el peso propio; una P concentrada para una carga móvil; una lineal continua sobre dos vanos para el caso de continuidad en la torre.
• Ejecuta el motor FEM. El solver devuelve las reacciones, el diagrama de cortante y el diagrama de momento flector — el mismísimo diagrama Mz que has estado leyendo, con los +200 kN·m y +240 kN·m positivos, y los −200 kN·m negativos sobre un apoyo interior.
• Lee los colores de la comprobación normativa. CalcSteel verifica cada miembro y lo pinta por utilización. Nuestra viga de tablero trabajó a una utilización de 0,30 frente a la primera fluencia — cómodamente verde — porque la demanda (240 kN·m) queda muy por debajo de la capacidad de primera fluencia de 797,5 kN·m.

Ese es el ciclo completo: modelar, resolver, verificar, iterar. Los ejemplos del puente son un caso de estudio, pero el motor es una herramienta de propósito general. Puedes abrir CalcSteel en tu navegador y construir una estructura de acero propia — las matemáticas corren gratis, justo donde estás, sin instalación de escritorio.

Quítale las torres de granito, los arcos neogóticos, y el puente de Brooklyn es una lección sobre un puñado de principios que todavía gobiernan cada estructura que diseñarás. Aquí está la lista de comprobación, cada punto ligado a algo que calculamos o verificamos.

• La redundancia compra robustez. El puente lleva la carga por tres trayectorias independientes — los cables catenarios principales con sus péndolas, los tirantes inclinados abanicándose desde las torres, y la celosía de rigidez a nivel del tablero. Cuando el alambre fraudulento de Haigh resultó imposible de retirar, esa redundancia es parte de por qué la estructura todavía tenía margen. Diseña trayectorias de carga, no miembros únicos afortunados.
• La rigidez no es resistencia. Un miembro puede ser lo bastante fuerte para nunca fluir y aun así ser inaceptablemente flexible. Nuestra W360x51 baja y la W610x125 alta tenían el mismo trabajo, pero la baja se deflexionó 48,09 mm frente a 6,83 mm — 7,0× más — porque la deflexión escala con 1/I, no con la resistencia. Tacoma Narrows (1940) tenía resistencia y le faltaba rigidez. La celosía alta y los tirantes inclinados de Roebling dieron la rigidez vertical y torsional que mantuvo firme a Brooklyn.
• Las cargas concentradas móviles gobiernan. El peso propio del tablero produjo 200 kN·m. Una única carga de 120 kN cruzando por el centro del vano produjo 240 kN·m — un pico 20% mayor con una carga mucho más ligera en total. Por esto los puentes se diseñan para vehículos en movimiento, no solo para peso muerto, y por esto la celosía de rigidez existe para repartir esas cargas puntuales.
• La continuidad redistribuye el momento. Haz el tablero continuo sobre una torre y el momento positivo pico cae de 200 a +112,5 kN·m, a costa de un momento negativo de −200 kN·m sobre el apoyo. La estructura es ahora estáticamente indeterminada — los métodos manuales se vuelven dolorosos, y un motor FEM la resuelve al instante.
• Los factores de seguridad existen para lo desconocido. Roebling diseñó los cables con un factor de seis. El fraude del alambre se comió parte de él, bajando el margen a cerca de cinco — y el puente se mantuvo, porque ese margen estaba ahí precisamente para las cosas que nadie planea: fraude, corrosión, sobrecarga, la carga que no imaginaste. Nunca diseñes exactamente a 1,0.
• Modela toda la trayectoria de carga, no un solo miembro. Una viga de piso perfecta atornillada a una conexión débil que llega a un cable sobreesforzado es un puente fallido. Verifica la cadena.

Preguntas frecuentes

¿El puente de Brooklyn es un puente colgante o atirantado? Ambos — es un híbrido. Su sistema primario es la suspensión (cables catenarios principales con péndolas verticales colgando el tablero), pero Roebling agregó tirantes inclinados abanicándose hacia abajo desde las torres, que es un elemento atirantado. Esos tirantes se juzgaron después no estrictamente necesarios, pero se mantuvieron por la rigidez extra y el aspecto icónico. La celosía de rigidez a nivel del tablero completa el trío.

¿Por qué no se ha derrumbado el puente de Brooklyn? Tres razones se combinan: un alto factor de seguridad original (seis en los cables), tres trayectorias de carga redundantes de modo que ningún elemento único es fatal, y una celosía de tablero rígida que resiste la oscilación inducida por el viento que destruyó Tacoma Narrows. Incluso después de que el fraude del alambre bajara el margen del cable a cerca de cinco, y tras más de 140 años de tráfico, sigue siendo seguro — aunque ha sido reforzado y mantenido continuamente.

¿De qué acero está hecho el puente de Brooklyn? Fue el primer puente colgante en usar alambre de acero para sus cables principales — los puentes colgantes anteriores usaban hierro. Sus cuatro cables principales, cada uno de unos 0,4 m (15,75 in) de diámetro, agrupan cada uno más de 5.000 alambres de acero galvanizado. Las torres en sí son de mampostería (caliza y granito), no de acero.

El puente de Brooklyn se terminó a partir de los planos de un hombre ya muerto, bajo un ingeniero jefe demasiado enfermo para dejar su cama, con Emily Warren Roebling dirigiendo la obra durante más de una década — y más de 140 años después todavía sostiene el tráfico. La ingeniería que lo hace posible es la misma ingeniería que puedes calcular hoy.

• Es un híbrido de tres sistemas. Cables de suspensión, tirantes inclinados y una celosía de rigidez del tablero dan tres trayectorias de carga redundantes — la raíz de su famosa robustez. Fue el puente colgante más largo del mundo al completarse en 1883, vano principal de 486,3 m, y el primero con cables de alambre de acero.
• El tablero se comporta como una viga. Bajo el peso propio nuestra viga representativa registró +200 kN·m (wL²/8) y se deflexionó 6,83 mm; una carga móvil de 120 kN empujó el pico a +240 kN·m (PL/4). Las cargas concentradas móviles gobiernan.
• La altura equivale a rigidez. Una W610x125 alta se deflexionó 7,0× menos que una W360x51 baja bajo idéntica carga, siguiendo su momento de inercia 7,0× mayor. La celosía alta de Roebling es lo que mantiene rígido el tablero.
• La continuidad y la indeterminación necesitan FEM. Un tablero continuo de dos vanos da −200 kN·m de momento negativo sobre la torre y +112,5 kN·m en los vanos — resoluble a mano, pero instantáneo con un solver real.
• Los factores de seguridad son para lo desconocido. Nuestra viga de tablero trabajó a una utilización de 0,30 (FS 3,32 en primera fluencia); los cables de Roebling se diseñaron con seis, y sobrevivieron al fraude del alambre bajando a cerca de cinco. El margen es el punto.

Ahora constrúyelo tú mismo. Abre la calculadora de vigas gratuita y maneja el cortante, el momento y la deflexión en tiempo real — sin inicio de sesión para las matemáticas. Cuando quieras el flujo FEM completo con verificación de miembros, CalcSteel es genuinamente gratis para empezar en tu navegador (nunca una prueba con cuenta regresiva — un plan gratuito real, además de calculadoras en vivo). Y si eres estudiante, nuestra oferta educativa es gratuita — lleva la ingeniería detrás del puente más famoso del mundo a tus propios proyectos.
