Estrutura da Ponte Golden Gate: Como Ela Carrega a Carga

Quando foi inaugurada em 27 de maio de 1937, a Ponte Golden Gate era o maior vão pênsil da Terra, um salto de 1.280 m (4.200 ft) sobre o estreito entre San Francisco e o condado de Marin que nenhuma ponte superaria até 1964. Suas duas torres se erguem 227 m (746 ft) acima da água, pintadas no hoje célebre laranja internacional, e para milhões de pessoas é simplesmente a estrutura mais bonita já construída. Para um engenheiro, é algo mais específico: um modelo didático quase perfeito de como uma ponte pênsil pura conduz a carga do tabuleiro para os cabos, desce pelas torres e chega às ancoragens.

Este é um estudo de caso escrito para engenheiros e estudantes. Vamos desmontar a ponte como faria um engenheiro estrutural: o caminho de carga, o tabuleiro que se comporta como uma viga, a deflexão que decide se um vão é rígido ou condenado, e a única ideia que tornou tudo possível, a teoria da deflexão de Leon Moisseiff. Depois vamos reproduzir os números do tabuleiro com um motor de elementos finitos real. Cada valor calculado abaixo sai do solver FEM de produção do CalcSteel, validado contra a teoria analítica com três casas decimais, e você pode operar a mesma calculadora de vigas ao vivo, de graça, aqui mesmo no artigo.

Uma nota de honestidade logo de início, a mesma que fazemos em todo estudo de caso: os exemplos resolvidos são um modelo representativo em aço moderno de como o tabuleiro se comporta como viga. Não são os membros exatos de 1937, e ninguém vai rededuzir a treliça de rigidez real com três casas decimais. O que eles capturam é a física que fez a ponte funcionar, em números que você pode conferir. Se você leu nosso estudo de caso da Ponte do Brooklyn, tenha-o em mente, porque as duas pontes fazem apostas opostas e o contraste é justamente o ponto central.

O fato estrutural mais importante sobre a Golden Gate é o que ela não tem. Ao contrário da Ponte do Brooklyn, que é um híbrido de cabos de suspensão, estais diagonais e uma treliça de rigidez profunda trabalhando ao mesmo tempo, a Golden Gate é uma ponte pênsil pura. Não há estais diagonais em leque. A carga chega às torres por um sistema dominante, e esse projeto limpo e direto é exatamente por que a teoria da deflexão teve de ser confiada, não hedgeada.

O caminho de carga tem quatro partes:

• Dois cabos principais, a estrutura primária, que descrevem uma catenária de ancoragem a torre a ancoragem e trabalham puramente em tração. Cada cabo tem cerca de 0,92 m (36,4 in) de diâmetro e foi fiado no local a partir de 27.572 fios de aço galvanizado. O fio total dos dois cabos chega a cerca de 129.000 km, suficiente para dar três voltas na Terra.
• Os pendurais, cabos verticais de aço que pendem dos cabos principais em intervalos regulares e sustentam o tabuleiro, levando seu peso para cima até os cabos.
• O tabuleiro e a treliça de rigidez, uma viga treliçada que percorre toda a pista, amarra os pontos dos pendurais e distribui as cargas concentradas ao longo do vão. É esse membro que modelamos como viga nos exemplos.
• Duas torres de aço, de 227 m, trabalhando em compressão, que recolhem a força dos cabos e a conduzem às fundações, além das enormes ancoragens de concreto que seguram as extremidades dos cabos contra o puxão incessante.

Cabos em tração, torres em compressão, tabuleiro em flexão: três dos trabalhos estruturais mais limpos da engenharia, cada um fazendo exatamente uma coisa. A elegância é real, mas o risco também, porque um vão pênsil puro quase não tem rigidez própria até que os cabos sejam carregados. É aí que Moisseiff entra.

A Golden Gate costuma ser creditada a um só homem, e essa é uma das injustiças silenciosas da história da engenharia. Vale percorrer a linha do tempo, porque as decisões de projeto são inseparáveis das pessoas que brigaram por elas.

• 1933, começa a construção. O engenheiro-chefe Joseph B. Strauss é o rosto público do projeto e leva a maior parte do crédito. A engenharia estrutural de verdade, a matemática dos cabos e do tabuleiro que efetivamente fez o vão parar em pé, foi feita em grande parte por Charles Alton Ellis, que foi afastado do projeto e ficou sem crédito por décadas até que sua contribuição fosse reconhecida formalmente.
• Chega a teoria da deflexão. Leon Moisseiff, o maior teórico de pontes pênseis da época, aplica a teoria da deflexão ao projeto, o avanço analítico que permitiu ao tabuleiro ser mais leve e esbelto do que as pontes antigas admitiam. O engenheiro consultor Charles Derleth Jr. e o arquiteto Irving Morrow completam a equipe, com Morrow dando às torres sua forma Art Déco e escolhendo a cor laranja internacional.
• 27 de maio de 1937, a ponte é inaugurada como o maior vão pênsil do mundo, recorde que manteve por 27 anos. Onze operários morreram durante a construção, um número notavelmente baixo para a época, em parte graças a uma rede de segurança pioneira que salvou dezenove homens.
• 1º de dezembro de 1951, a tempestade. Rajadas de vento de cerca de 69 mph (111 km/h) puseram o tabuleiro esbelto ondulando e torcendo com tanta violência que a ponte foi fechada. O movimento foi um eco direto do colapso da primeira Ponte de Tacoma Narrows em 1940, outro projeto de Moisseiff pela teoria da deflexão que havia ido longe demais.
• 1953 a 1954, a correção. Os engenheiros acrescentaram um sistema de contraventamento inferior entre os banzos inferiores da treliça de rigidez, aumentando fortemente a rigidez torcional e lateral do tabuleiro e resolvendo o problema do vento de vez.

Guarde a tempestade de 1951. Quando chegarmos ao exemplo de deflexão, aquele tabuleiro ondulante é a prova física do trade-off que a teoria da deflexão fez.

Aqui está a virada mental que destrava toda a análise: entre os pontos de pendurais, o tabuleiro e a treliça de rigidez se comportam como uma viga. Um trecho de tabuleiro vence horizontalmente de uma linha de pendurais até a seguinte e resiste à carga exatamente como uma viga de piso, desenvolvendo esforços internos ao longo de seu comprimento. Quando você vê o tabuleiro como viga, toda ferramenta de um primeiro curso de estruturas se aplica diretamente.

Duas grandezas internas descrevem esse comportamento:

• Esforço cortante, V, a força vertical interna que uma fatia do tabuleiro transmite à seguinte. É maior perto dos apoios.
• Momento fletor, M, o efeito interno de rotação que põe uma face do tabuleiro em tração e a outra em compressão. É o que flexiona a viga e o que a seção precisa ser forte o bastante para resistir. Em um vão biapoiado ele é máximo perto do meio.

Esses dois estão ligados por duas relações elegantes que valem para qualquer viga sob carga distribuída w:

• dV/dx = −w, a inclinação do diagrama de cortante é igual ao negativo da intensidade da carga.
• dM/dx = V, a inclinação do diagrama de momento é igual ao cortante.

Em palavras simples, a inclinação de um diagrama é a altura do próximo. Onde o cortante passa por zero, o momento atinge um pico. Domine essas duas linhas e você desenha os esforços internos do tabuleiro da Golden Gate, ou de qualquer viga, de memória. Detalhamos tudo em diagramas de esforço cortante e momento fletor. A melhor forma de sentir é desenhar um você mesmo, então nossa calculadora de vigas gratuita plota V, M e deflexão em tempo real, e nas próximas três seções rodamos exatamente esse motor no tabuleiro.

Toda ponte começa sustentando a si mesma. Antes de um único carro atravessar, a treliça de rigidez e o sistema de piso já carregam uma carga contínua e sempre presente, o próprio peso morto, espalhado uniformemente ao longo do vão. Em termos de viga, isso é uma carga uniformemente distribuída (UDL), e é o lugar mais limpo para ver o tabuleiro se comportar como viga.

Construímos um modelo representativo em aço moderno de uma viga de piso do tabuleiro no CalcSteel e resolvemos com o motor FEM real. Para ser preciso, este não é um dos membros de 1937. É uma viga de aço alta, uma W690x125 (aço fy = 250 MPa, E = 200 GPa), escolhida para reproduzir, em números que você pode conferir, como o tabuleiro funciona estruturalmente.

O modelo: biapoiado (um pino e um rolete), vão L = 10 m, carga uniforme w = 30 kN/m. Eis o que o motor retornou, e cada valor bateu com a teoria analítica de vigas com três casas decimais:

• Reações: R = 150 kN em cada apoio, simplesmente a carga total wL = 300 kN dividida entre dois apoios simétricos.
• Cortante: uma reta de +150 kN no apoio esquerdo, passando por zero no meio, até −150 kN à direita. Pico Vmax = 150 kN, sempre nos apoios, exatamente onde o tabuleiro entrega sua carga aos pendurais.
• Momento fletor: uma parábola suave, zero nas duas extremidades e máxima no meio do vão. Mmax = +375,0 kN·m, batendo com o clássico wL²/8 = 30 × 10² / 8 = 375 kN·m até o último dígito.
• Deflexão: a flecha no meio do vão é 16,688 mm, acompanhando o clássico 5wL⁴/384EI.

Duas ideias valem a pena fixar. Primeira, o cortante é máximo nos apoios, o momento é máximo no meio do vão, eles são máximos em lugares diferentes, e por isso você sempre desenha os dois diagramas. Segunda, o momento é o que dimensiona o aço: 375 kN·m é a solicitação só para manter o tabuleiro nivelado. Quando a carga móvel chega, no próximo exemplo, esse número muda.

O peso próprio é educado: fica parado e se espalha. O tráfego não. O que importa estruturalmente é que as cargas de veículos são concentradas e se movem, e uma carga concentrada em movimento faz uma pergunta muito diferente ao tabuleiro do que uma carga uniforme espalhada.

Então mantivemos exatamente o mesmo vão e a mesma seção, a W690x125, L = 10 m, biapoiada, e trocamos a carga distribuída por uma única carga móvel concentrada de P = 180 kN parada no meio do vão, a pior posição para a flexão. De novo o motor FEM resolveu e bateu com a teoria analítica com três casas decimais:

• Reações: R = 90 kN em cada apoio (os 180 kN se dividem igualmente por simetria).
• Cortante: constante em +90 kN do apoio esquerdo até o meio, depois −90 kN até a direita. Vmax = 90 kN.
• Momento fletor: um triângulo agudo, zero nas extremidades, subindo a um único pico bem sob a carga. Mmax = +450,0 kN·m, exatamente o clássico PL/4 = 180 × 10 / 4 = 450 kN·m.
• Deflexão: 16,020 mm no meio do vão, acompanhando PL³/48EI.

Agora ponha os dois exemplos lado a lado, porque esta comparação é o coração da engenharia do tabuleiro:

• UDL de peso próprio (SIM-1): Mmax = 375 kN·m, de uma carga total de 300 kN.
• Carga móvel única (SIM-2): Mmax = 450 kN·m, de uma carga total de apenas 180 kN.

A carga concentrada mais leve produz o MAIOR momento de pico, 450 contra 375 kN·m, mesmo com uma força total pouco acima da metade do peso próprio. Não é acaso: uma carga concentrada em um ponto eleva o momento mais rápido do que a mesma força total espalhada, e por se mover, arrasta seu pico ao longo do tabuleiro. Cargas concentradas em movimento governam o tabuleiro, e é justamente por isso que um tabuleiro pênsil não pode ser uma fita frouxa pendurada nos cabos, e por que a treliça de rigidez existe para pegar cada roda e distribuí-la a muitos pendurais de uma vez.

Você acabou de ver duas vigas resolvidas com três casas decimais, agora resolva a sua. A calculadora abaixo é a mesma ideia que usamos nos SIM-1 e SIM-2: posicione os apoios, adicione uma carga uniforme ou pontual e leia o cortante, o momento fletor e a deflexão em tempo real conforme muda os números.

Tente o experimento que faz esta seção fazer sentido:

• Defina um vão de 10 m, biapoiado, e adicione uma carga uniforme de 30 kN/m. Veja o pico de momento se fixar em 375 kN·m (wL²/8) no meio do vão.
• Agora limpe, solte uma única carga pontual de 180 kN no meio do vão e veja o pico saltar para 450 kN·m (PL/4), a carga concentrada vencendo, como acima.
• Deslize essa carga pontual ao longo do vão e veja o diagrama de momento mudar de forma. Isso é uma carga móvel, ao vivo no seu navegador.

É gratuita, roda aqui mesmo na página e a matemática não exige login. Se preferir abrir em tela cheia com mais opções, a calculadora de vigas completa está a um clique, e todo diagrama que ela desenha vem do mesmo motor FEM real por trás dos exemplos desta página.

Uma ponte forte o bastante não é automaticamente uma ponte rígida o bastante. A resistência impede o aço de escoar; a rigidez impede o tabuleiro de fletir e balançar tanto que se torna inutilizável, ou instável. Em um vão pênsil essa distinção vira o problema central de projeto, e sua resposta na Golden Gate foi a teoria da deflexão de Moisseiff.

Deixe o motor fazer o argumento em números. Tomamos o mesmo vão de 10 m e o mesmo peso próprio de 30 kN/m do Exemplo 1, e mudamos apenas uma coisa, a altura da seção:

• Viga baixa, W360x51 (momento de inércia Ix = 13.864 cm&sup4;): flecha central de 140,881 mm.
• Viga alta, W690x125 (Ix = 117.039 cm&sup4;): a mesma carga, o mesmo vão, fleta apenas 16,688 mm.

A seção alta fleta 8,44x menos. Não é a resistência do aço fazendo o trabalho, as duas seções são do mesmo aço. É geometria: o momento de inércia da viga alta é 8,44x maior, e a deflexão elástica é inversamente proporcional a ele, delta é proporcional a 1/I. Altura é a rigidez mais barata que existe, porque afastar material do eixo neutro faz I crescer com o quadrado da distância.

Aqui está o problema, e a genialidade da Golden Gate. Em um vão de 1.280 m você não consegue deixar o tabuleiro alto o bastante para controlar a deflexão só pela altura, uma treliça tão rígida seria impossivelmente pesada. A teoria antiga forçava mesmo assim uma treliça de rigidez muito alta e pesada, que foi o que o Brooklyn usou em seu vão bem menor. A teoria da deflexão de Moisseiff quebrou essa restrição: ela considerou o fato de que o próprio cabo carregado, mantido em tração pelo enorme peso morto do tabuleiro, fornece a maior parte da rigidez do sistema. Quanto mais pesada a carga morta, mais esticado o cabo, mais rígido o vão inteiro. Isso permitiu manter o tabuleiro esbelto, porque os cabos, não a treliça, carregam o fardo da rigidez.

Foi uma aposta brilhante, e tinha um limite. Leve a esbeltez longe demais e o tabuleiro fica aerodinamicamente vivo, que foi exatamente o que destruiu a primeira Ponte de Tacoma Narrows em 1940, outro projeto de Moisseiff pela teoria da deflexão. A Golden Gate não caiu, mas em 1º de dezembro de 1951 uma tempestade provou que o tabuleiro era flexível demais, ondulando o bastante para forçar o fechamento da ponte. A resposta não foi mais altura, e sim mais triangulação: um sistema de contraventamento inferior instalado entre 1953 e 1954, que deu ao tabuleiro a rigidez torcional que a teoria da deflexão havia deixado fina. Resistência e utilização são duas verificações separadas, e o vento é a razão pela qual a segunda nunca é mera formalidade.

Até agora o tabuleiro foi cortado em vãos únicos e biapoiados, cada um resolvível apenas com estática. A ponte real não é construída assim. A treliça de rigidez corre contínua sobre as torres, e a continuidade muda a mecânica de um jeito que você não captura um vão de cada vez. Para mostrar, modelamos dois vãos de 10 m de tabuleiro representativo compartilhando um único apoio interno sobre a torre, ainda carregando o peso próprio de 30 kN/m.

No instante em que o tabuleiro se torna contínuo, ele fica estaticamente indeterminado. Agora há mais reações desconhecidas do que equações de equilíbrio podem fornecer, então ΣF e ΣM sozinhas não fecham a conta. É preciso uma condição de compatibilidade, o tabuleiro deve permanecer contínuo sobre o apoio, e é aí que os métodos manuais começam a doer e um motor FEM simplesmente resolve o sistema inteiro de uma vez. O CalcSteel retorna:

• Momento negativo sobre o apoio da torre: −375,0 kN·m (= −wL²/8). O tabuleiro flexiona ao contrário aqui, tração em cima, compressão embaixo, o inverso de um vão simples.
• Momento positivo em cada vão: +210,9 kN·m (= 9wL²/128).
• Reações: 112,5 kN em cada apoio externo e 375 kN no apoio interno da torre.

Dois resultados merecem uma pausa. Primeiro, o apoio interno carrega muito mais que os externos, 375 kN contra 112,5 kN, porque a continuidade atrai carga para o apoio rígido sobre a torre. É exatamente o que uma torre quer: ela é o ponto forte, e a continuidade lhe entrega a carga. Segundo, compare o pico de momento no vão aqui, +210,9 kN·m, com os +375,0 kN·m que o vão idêntico produziu quando biapoiado (Exemplo 1). Mesmo aço, mesma carga, mas a continuidade redistribuiu a solicitação, tirando momento do vão e estacionando-o como momento negativo sobre o apoio. A estrutura divide o trabalho em vez de concentrá-lo.

Este é um dos superpoderes silenciosos de uma treliça de rigidez contínua: faz o tabuleiro se comportar como um sistema cooperativo único em vez de uma fileira de vigas independentes, de modo que nenhuma seção de meio de vão precisa sobreviver ao momento cheio de vão simples. O porém é que a região de momento negativo sobre a torre agora precisa de atenção própria, o topo do tabuleiro está em tração ali, e por isso estruturas contínuas são detalhadas com cuidado sobre seus apoios.

Cada número até aqui foi uma solicitação, o quanto a carga empurra o tabuleiro. A outra metade da engenharia é a capacidade, o quanto a seção consegue reagir antes de escoar. A distância entre elas, como razão, é o fator de segurança, e é por isso que uma ponte de 1937 ainda leva tráfego.

Tome nossa viga alta de tabuleiro, a W690x125. Seu módulo de resistência elástico é Sx = 3.452,5 cm³, e com tensão de escoamento fy = 250 MPa a capacidade de momento de início de escoamento é:

• Mel = Sx · fy = 863,1 kN·m, o momento em que a fibra mais externa atinge o escoamento pela primeira vez.

Agora ponha isso contra a pior solicitação que encontramos, a carga concentrada em movimento do Exemplo 2, 450 kN·m:

• Utilização = 450 / 863,1 = 0,52. A seção trabalha a 52% da capacidade de início de escoamento.
• Fator de segurança no início do escoamento = 863,1 / 450 = 1,92. O tabuleiro suportaria quase o dobro do momento governante antes de o aço sequer começar a escoar, e o início do escoamento ainda está longe do colapso, porque uma seção de aço dúctil continua carregando bem depois disso.

Essa é uma margem deliberada. Ela existe não porque o engenheiro espera a carga de projeto, mas por causa de tudo o que o engenheiro não consegue prever plenamente: sobrecarga, impacto, corrosão ao longo de um século, dispersão de fabricação e, em um vão pênsil, o vento. Se você quer o raciocínio por trás de números como esses, veja como funcionam os fatores de segurança e o papel do módulo de resistência em transformar uma forma em capacidade de momento.

A Golden Gate leva a mesma filosofia a cada elemento, e isso continua rendendo dividendos. A ponte é mantida e reforçada continuamente, e desde 1997 passa por um grande reforço sísmico multifásico para levar uma estrutura dos anos 1930 às exigências modernas de terremoto. A margem é o ponto: ela está lá para as cargas que ninguém desenhou nas plantas originais.

Cada número deste artigo saiu do mesmo lugar: o motor FEM real do CalcSteel, o app.engine.solver de produção que monta a matriz de rigidez, aplica suas cargas e resolve deslocamentos e esforços internos. Não é uma tabela de consulta nem um invólucro de fórmula manual. É um solver de elementos finitos de verdade, e cada resultado determinado que você viu (reações, cortante, momento, deflexão) foi validado contra a teoria analítica com três casas decimais antes de publicarmos.

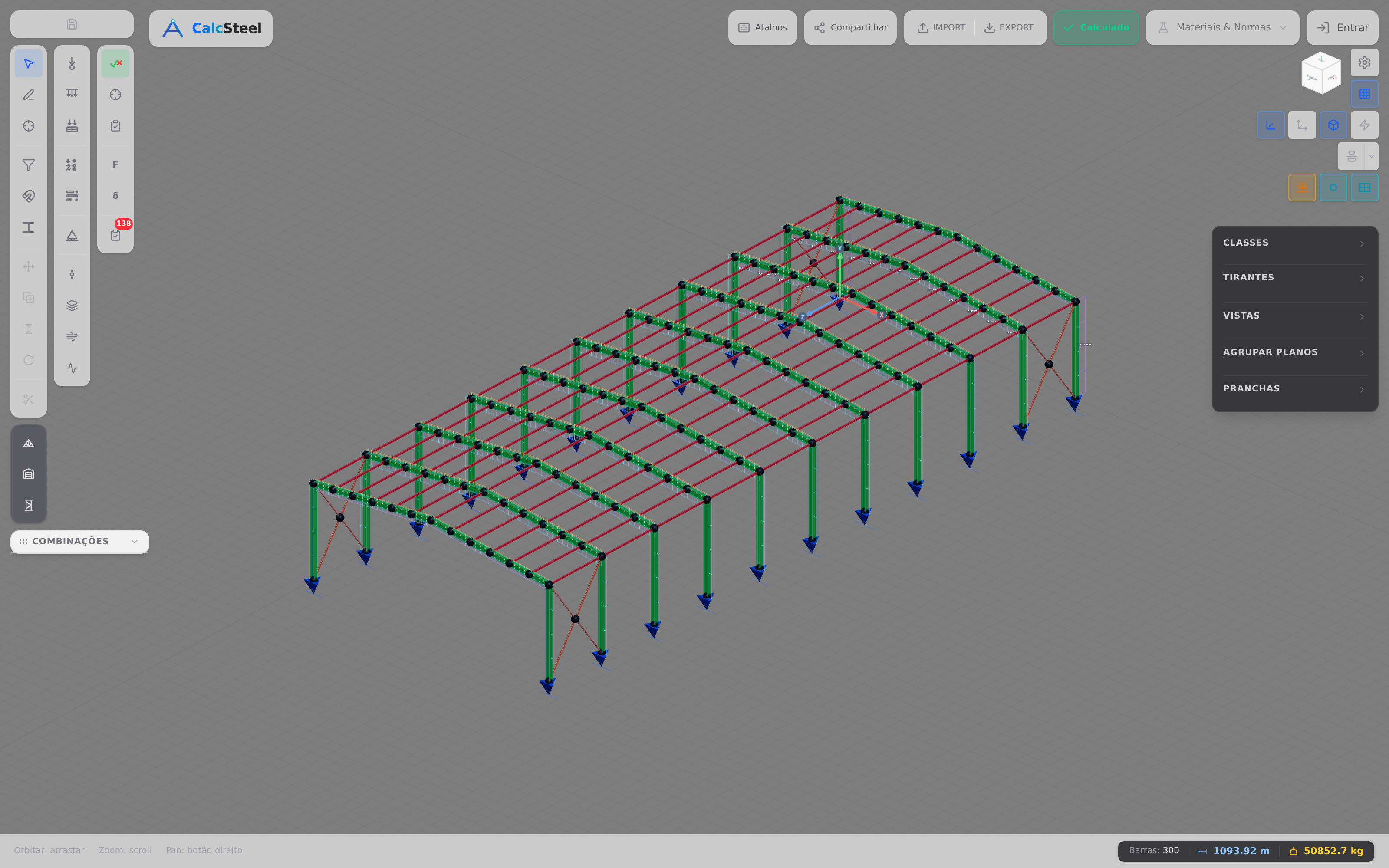

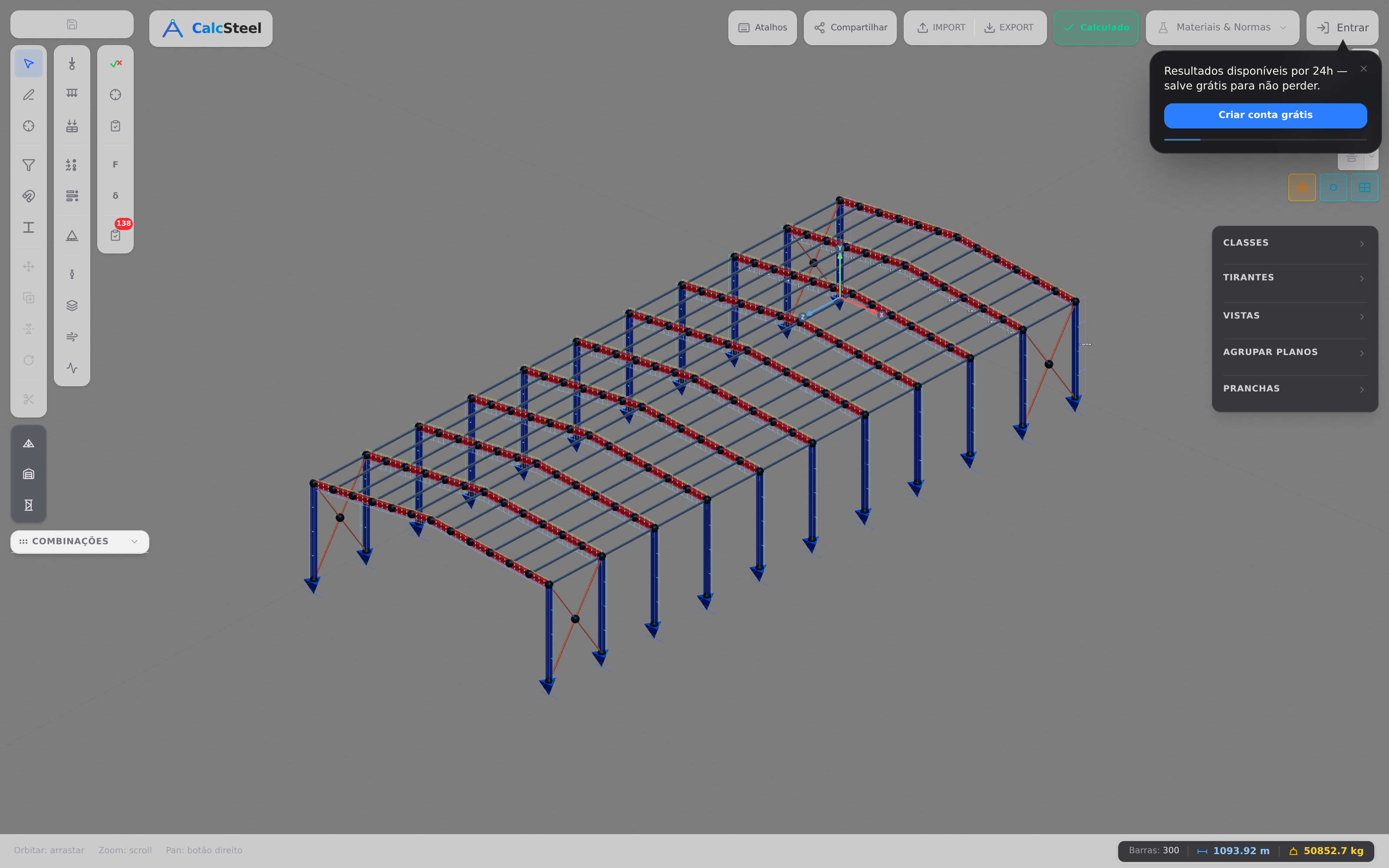

A ressalva honesta primeiro: a captura de tela abaixo é um pórtico de aço moderno representativo, não a Golden Gate de 1937. Não estamos afirmando ter modelado os cabos e a treliça de Moisseiff. O que mostramos é o fluxo de trabalho, o mesmo motor, os mesmos diagramas, a mesma lógica de verificação que nos deixou reproduzir como o tabuleiro se comporta como viga.

O fluxo é curto e é o mesmo que você usaria para um pórtico de galpão, um mezanino ou uma passarela:

• Construa a geometria. Solte nós, conecte membros, atribua um perfil. Nos nossos exemplos de tabuleiro esse perfil foi uma viga alta W690x125, aço fy = 250 MPa, E = 200 GPa.
• Aplique apoios e cargas. Pino e rolete para um vão biapoiado, uma carga linear uniforme w para o peso próprio, uma P concentrada para a carga que atravessa, uma linha contínua sobre dois vãos para o caso de continuidade na torre.
• Rode o motor FEM. O solver retorna as reações, o diagrama de cortante e o diagrama de momento fletor Mz que você vem lendo, com os +375 kN·m e +450 kN·m positivos e os −375 kN·m negativos sobre um apoio interno.
• Leia as cores de verificação. O CalcSteel verifica cada membro e o pinta pela utilização. Nossa viga de tabuleiro rodou a 0,52 contra o início do escoamento, confortavelmente dentro da capacidade.

Esse é o ciclo inteiro: modelar, resolver, verificar, iterar. Os exemplos da ponte são um estudo de caso, mas o motor é uma ferramenta de uso geral. Você pode abrir o CalcSteel no navegador e construir uma estrutura de aço sua, a matemática roda de graça, ali onde você está, sem instalação no desktop.

Tire as torres e o laranja internacional e a Golden Gate é uma lição em um punhado de princípios que ainda governam toda estrutura que você vai projetar. Eis o checklist, cada item amarrado a algo que calculamos ou verificamos.

• Rigidez não é resistência. Um membro pode ser forte o bastante para nunca escoar e ainda ser inaceitavelmente flexível. Nossa W360x51 baixa e a W690x125 alta tinham o mesmo trabalho, mas a baixa fletiu 140,881 mm contra 16,688 mm, 8,44x mais, porque a deflexão escala com 1/I, não com a resistência. O movimento do tabuleiro em 1951 e o colapso de Tacoma Narrows são a mesma lição em escala de ponte.
• Confie no sistema inteiro, não em um membro. A teoria da deflexão funciona porque a tração de peso próprio dos cabos enrijece o vão. A rigidez vive no sistema carregado, não em uma viga isolada, e é assim que um tabuleiro de 1.280 m pôde ficar esbelto. Projete o caminho de carga, não membros de sorte.
• Cargas concentradas em movimento governam. O peso próprio do tabuleiro produziu 375 kN·m. Uma única carga de 180 kN atravessando o meio do vão produziu 450 kN·m, um pico maior de um total bem mais leve. É por isso que pontes são projetadas para veículos em movimento, e por que a treliça de rigidez existe para espalhar essas cargas pontuais.
• Continuidade redistribui momento. Torne o tabuleiro contínuo sobre uma torre e o pico de momento positivo cai de 375 para +210,9 kN·m, ao custo de um momento negativo de −375 kN·m sobre o apoio. A estrutura fica estaticamente indeterminada, e um motor FEM resolve na hora.
• Fatores de segurança existem para os desconhecidos. Nossa viga de tabuleiro rodou a utilização 0,52, um fator de 1,92 no início do escoamento, com reserva dúctil além disso. Nunca projete exatamente para 1,0, porque vento, corrosão e a carga que você não imaginou são todos reais.

Perguntas frequentes

A Golden Gate é uma ponte pênsil ou estaiada? É uma ponte pênsil pura. Dois cabos principais em curva de catenária penduram o tabuleiro por pendurais verticais, e não há estais diagonais. Essa é a diferença-chave para a Ponte do Brooklyn, que é um híbrido de suspensão, estais e uma treliça profunda.

O que é a teoria da deflexão e por que ela importou aqui? A teoria da deflexão considera o efeito enrijecedor da tração de peso próprio do cabo principal. Como o cabo carregado resiste à deflexão, o próprio tabuleiro pode ser mais leve e esbelto do que a teoria antiga admitia, o que tornou prático um vão de 1.280 m. Seu limite é aerodinâmico: um tabuleiro esbelto demais pode se mover perigosamente ao vento, como a tempestade de 1951 mostrou.

De que a Golden Gate é feita? As torres, o tabuleiro e a treliça de rigidez são de aço, pintados de laranja internacional. Os dois cabos principais são feixes de fio de aço galvanizado, cerca de 27.572 fios cada, e as ancoragens que os seguram são blocos maciços de concreto.

A Ponte Golden Gate é um vão pênsil puro sustentado por uma ideia tanto quanto por aço: a teoria da deflexão de Leon Moisseiff, que deixou um tabuleiro de 1.280 m ficar esbelto porque os cabos carregam a rigidez. Noventa anos depois, a engenharia que a mantém em pé é a mesma que você pode calcular hoje.

• É um sistema pênsil puro. Dois cabos em tração, duas torres de aço de 227 m em compressão, um tabuleiro em flexão e nenhum estai diagonal. Foi o maior vão do mundo na inauguração de 1937 e manteve o recorde por 27 anos.
• O tabuleiro se comporta como viga. Sob o peso próprio nossa viga representativa registrou +375 kN·m (wL²/8) e fletiu 16,688 mm; uma carga de 180 kN atravessando levou o pico a +450 kN·m (PL/4). Cargas concentradas em movimento governam.
• Altura é rigidez, até você ficar sem altura. Uma W690x125 alta fletiu 8,44x menos que uma W360x51 baixa sob carga idêntica. Em um vão de 1.280 m você não compra altura suficiente, então a teoria da deflexão deixou os cabos fornecerem a rigidez.
• Continuidade e indeterminação pedem FEM. Um tabuleiro contínuo de dois vãos dá −375 kN·m de momento negativo sobre a torre e +210,9 kN·m nos vãos, instantâneo com um solver real.
• Fatores de segurança são para os desconhecidos. Nossa viga de tabuleiro rodou a utilização 0,52 (1,92 no início do escoamento), e o vento de 1951 é exatamente o tipo de desconhecido para o qual a margem existe.

Agora construa você mesmo. Abra a calculadora de vigas gratuita e comande o cortante, o momento e a deflexão em tempo real, sem login para a matemática. Quando quiser o fluxo FEM completo com verificação de membros, o CalcSteel é genuinamente gratuito para começar no navegador, nunca um teste com contagem regressiva, e sim um plano gratuito de verdade com calculadoras ao vivo. E se você é estudante, nossa oferta educacional é gratuita, para você levar a engenharia por trás da ponte mais famosa do mundo aos seus próprios projetos.
