Engenharia da Ponte do Brooklyn: como ela realmente funciona

Em 1883, a maior ponte pênsil da Terra foi concluída a partir dos desenhos de um homem que já estava morto havia catorze anos, sob um engenheiro-chefe doente demais para sair de seu quarto, conduzida no dia a dia por sua esposa. E ela ainda leva o tráfego pelo East River mais de 140 anos depois.

Isso não é exagero de marketing — é a história literal da Ponte do Brooklyn. John A. Roebling a projetou, morreu em 1869 antes de uma única pedra ser assentada e deixou a obra para seu filho Washington Roebling, que então ficou incapacitado pela doença descompressiva contraída nos caixões pneumáticos pressurizados da fundação. Sua esposa, Emily Warren Roebling, aprendeu a matemática da estática de cabos e dos materiais, transmitiu as instruções dele ao canteiro de obras e, na prática, comandou a engenharia por mais de uma década. A ponte foi inaugurada em 24 de maio de 1883 como a maior ponte pênsil do mundo, com um vão principal de 486,3 m (1.595,5 pés).

Este é um estudo de caso para engenheiros. Vamos desmontar a ponte da forma como um engenheiro de estruturas faria — os três caminhos de carga, o tabuleiro que se comporta como uma viga, a flecha que separa uma estrutura rígida de uma condenada e o famoso fator de segurança de seis — e então vamos reproduzir os números do tabuleiro com um motor FEM real. Cada valor calculado abaixo sai do solver de elementos finitos que a CalcSteel já disponibiliza em produção, validado contra a teoria de forma fechada até a terceira casa decimal, e você mesmo pode operar a mesma calculadora de vigas ao vivo, de graça, aqui mesmo no artigo.

Uma palavra de honestidade de saída: os exemplos calculados são um modelo representativo em aço moderno de como a treliça de rigidez de Roebling se comporta como uma viga. Eles não são os elementos exatos de 1883 — ninguém vai re-derivar uma treliça de ferro forjado do século XIX até a terceira casa decimal. O que eles de fato capturam é a física que fez a ponte funcionar, em números que você pode conferir. Se você é estudante, esta é a ponte mais clara possível entre um diagrama de livro-texto e uma estrutura real. Se você é engenheiro atuante, é um lembrete de por que os fundamentos nunca ficaram desatualizados.

A maioria das pontes escolhe um tipo estrutural e se compromete com ele. A Ponte do Brooklyn não — ela é um híbrido, e essa é a coisa mais importante para entender sobre como ela funciona. Roebling combinou três sistemas estruturais distintos, cada um capaz de carregar carga por conta própria, em um único tabuleiro. Engenheiros chamam isso de redundância, e é a razão pela qual a ponte é célebre por sua robustez.

Os três caminhos de carga são:

• O sistema de sustentação — a estrutura primária. Quatro cabos principais descrevem uma curva em catenária da ancoragem à torre e de volta à ancoragem, trabalhando puramente à tração. Deles pendem as pendurais verticais que recolhem o tabuleiro em intervalos regulares e conduzem seu peso para cima até os cabos e para baixo até as torres de alvenaria e as ancoragens. Cada um dos quatro cabos tem cerca de 0,4 m (15,75 pol) de diâmetro e reúne mais de 5.000 arames de aço galvanizado.
• Os tirantes diagonais — o marcante leque de cabos retos que se irradiam para baixo do topo das torres diretamente até o tabuleiro. Este é um elemento estaiado enxertado em uma ponte pênsil. Sua função é enrijecer o tabuleiro contra rebaixamentos locais e rajadas de vento. Análises posteriores julgaram que os tirantes não eram estritamente necessários para a resistência, mas Roebling os manteve pela rigidez que acrescentam — e por sua beleza inconfundível.
• A treliça de rigidez do tabuleiro — uma viga treliçada alta que percorre todo o comprimento do tabuleiro no nível da pista. Ela amarra os pontos das pendurais entre si e distribui qualquer carga concentrada ao longo do vão, de modo que nenhuma pendural isolada seja sobrecarregada. Este é o elemento que vamos modelar como uma viga nos exemplos calculados.

Como a carga pode chegar às torres pelo cabo, pelo tirante ou através da treliça, nenhum caminho é um único ponto de falha. Isso é redundância de engenharia em sua forma histórica mais pura.

A ponte também foi um marco genuíno em materiais: foi a primeira ponte pênsil do mundo a usar arame de aço em seus cabos. Pontes pênseis anteriores, incluindo as do próprio Roebling, usavam ferro. A maior resistência do aço é exatamente o que permitiu o vão principal recorde de 486,3 m. As duas torres de alvenaria — calcário e granito, elevando-se cerca de 84 m (276,5 pés) acima da água alta — sustentam os cabos com os arcos ogivais neogóticos que tornaram a ponte um ícone antes mesmo de qualquer um atravessá-la.

Antes de tocarmos em um único diagrama de momento, vale percorrer a linha do tempo — porque as decisões de engenharia desta ponte são inseparáveis das pessoas que as tomaram sob pressão extraordinária.

• 1869 — John A. Roebling morre. Enquanto fazia o levantamento do local da torre, uma balsa esmagou seu pé; ele morreu de tétano poucas semanas depois, antes de a construção começar. O projeto estava completo; o projetista nunca viu uma pedra ser assentada.
• A partir de 1870 — Washington Roebling assume, depois adoece. Seu filho tornou-se engenheiro-chefe. Dirigindo os trabalhos dentro dos caixões pneumáticos pressurizados da fundação, foi acometido pelo mal-dos-caixões (doença descompressiva, a "embolia") e ficou parcialmente paralisado, incapaz de visitar o canteiro.
• Ao longo da década de 1870 — Emily Warren Roebling comanda a obra. A esposa de Washington tornou-se seu elo indispensável com o projeto, dominando a matemática da estática de cabos e dos materiais, levando suas instruções detalhadas aos engenheiros e empreiteiros e, na prática, dirigindo a engenharia do dia a dia por mais de uma década.
• 1878 — a fraude do arame é descoberta. O empreiteiro J. Lloyd Haigh vinha trocando o arame de cabo inspecionado por arame rejeitado e inferior. Quando foi flagrado, o arame ruim já estava tecido nos cabos e não podia ser removido. (Voltaremos a como Roebling compensou na seção do fator de segurança.)
• 24 de maio de 1883 — a ponte é inaugurada como a maior ponte pênsil do mundo, após cerca de catorze anos de construção. Aproximadamente 20 ou mais operários morreram construindo-a.
• 30 de maio de 1883 — o tumulto. Seis dias após a inauguração, no Memorial Day, um boato se espalhou pela multidão de que a ponte estava desabando. O pânico desencadeou um esmagamento em uma escadaria que matou 12 pessoas. A estrutura nunca esteve em perigo; a confiança do público, sim.
• 17 de maio de 1884 — os elefantes de Barnum. Para tranquilizar o público, o showman P. T. Barnum conduziu 21 elefantes (junto com 17 camelos, tendo o célebre Jumbo por último) atravessando a ponte — um teste de carga viva informal e inesquecível.

Guarde essa última imagem em mente. Quando calcularmos a margem de segurança da ponte, lembre-se de que em 1884 sua "carga de prova" foi uma parada de elefantes — e ela não vacilou.

Aqui está a virada mental que destrava toda a análise: a treliça de rigidez e o tabuleiro se comportam como uma viga. Entre os pontos das pendurais e sobre as torres, o tabuleiro vence o vão horizontalmente e resiste à carga exatamente da forma como uma viga de piso o faz — desenvolvendo esforços internos ao longo de seu comprimento. Assim que você enxerga o tabuleiro como uma viga, toda ferramenta de um primeiro curso de estruturas se aplica diretamente.

Duas grandezas internas descrevem esse comportamento:

• Esforço cortante, V — a força vertical interna que uma fatia do tabuleiro transmite à seguinte. Pense nele como o quanto a viga está sendo "empurrada para além de si mesma" em um dado ponto. É maior perto dos apoios.
• Momento fletor, M — o efeito de rotação interno que coloca uma face do tabuleiro à tração e a outra à compressão. É o que flexiona a viga e é o que uma seção precisa ser forte o suficiente para resistir. Em um vão biapoiado, é maior perto do meio do vão.

Esses dois não são independentes — estão ligados por duas relações elegantes que valem para qualquer viga sob carga distribuída w:

• dV/dx = −w — a inclinação do diagrama de cortante é igual ao negativo da intensidade da carga aplicada.
• dM/dx = V — a inclinação do diagrama de momento é igual ao cortante naquele ponto.

Em linguagem simples: a inclinação de um diagrama é a altura do próximo. Onde o cortante passa por zero, o momento atinge um pico. Onde a carga é mais pesada, o cortante cai mais rápido. Domine essas duas linhas e você conseguirá esboçar os esforços internos do tabuleiro da Ponte do Brooklyn — ou de qualquer viga — de memória. Detalhamos tudo em diagramas de esforço cortante e momento fletor.

A melhor maneira de sentir isso é desenhar um você mesmo. Nossa calculadora de vigas gratuita plota V, M e a flecha em tempo real conforme você altera o vão e as cargas — e nas próximas três seções rodamos exatamente esse motor no tabuleiro. Observe como os dois diagramas permanecem travados juntos: o pico de momento sempre cai onde o cortante cruza o zero.

Vamos começar onde toda ponte começa: sustentando a si mesma. Antes que um único pedestre, carroça ou elefante pise no tabuleiro, a treliça de rigidez e o sistema de piso já carregam uma carga contínua e sempre presente — seu próprio peso permanente, distribuído uniformemente ao longo do vão. Em termos de viga, isso é uma carga uniformemente distribuída (CUD), e é o lugar mais limpo para ver como um tabuleiro se comporta como uma viga.

Para tornar isso concreto, construímos um modelo representativo em aço moderno de uma viga de piso do tabuleiro estilo Brooklyn na CalcSteel e o resolvemos com o motor FEM real. Para ser honesto e preciso: este não é um dos elementos exatos de ferro forjado de 1883 — é uma viga de aço alta (uma W610x125, grau fy = 250 MPa, E = 200 GPa) escolhida para reproduzir, em números que você pode conferir, a forma como o tabuleiro real funciona estruturalmente.

O modelo:

• Apoio: biapoiado (um pino e um rolete), a idealização clássica de um trecho de tabuleiro vencendo o vão entre duas linhas de pendurais.
• Vão: L = 8 m.
• Carga: uniforme w = 25 kN/m ao longo de todo o comprimento.

Eis o que o motor retornou — e cada valor bateu com a teoria de vigas de forma fechada até a terceira casa decimal:

• Reações: R = 100 kN em cada apoio. Isso é simplesmente a carga total wL = 25 × 8 = 200 kN dividida igualmente entre dois apoios simétricos.
• Cortante: o diagrama de cortante é uma linha reta indo de +100 kN no apoio esquerdo, passando por zero no meio do vão, até −100 kN à direita. Cortante de pico Vmax = 100 kN, sempre nos apoios — exatamente onde o tabuleiro entrega sua carga às pendurais e às torres.
• Momento fletor: uma parábola suave, nula em ambas as extremidades e com pico no meio do vão. Mmax = +200,0 kN·m, batendo com o wL²/8 do livro-texto = 25 × 8² / 8 = 200 kN·m até o último dígito.
• Flecha: a flecha no meio do vão é δ = 6,83 mm, acompanhando o clássico 5wL⁴/384EI.

Duas ideias valem ser fixadas. Primeiro, o cortante é máximo nos apoios, o momento é máximo no meio do vão — eles atingem o pico em lugares diferentes, e é por isso que você sempre desenha os dois diagramas, nunca apenas um. Segundo, é o momento que dimensiona o aço: 200 kN·m é a demanda que a viga precisa resistir só para se manter nivelada. Quando a carga viva chegar no próximo exemplo, esse número se move — e para onde ele se move é toda a razão pela qual Roebling envolveu o tabuleiro em uma treliça de rigidez.

O peso próprio é educado: fica parado e se distribui. O tráfego, não. Em 1883 a carga viva eram pedestres, carruagens puxadas a cavalo e bondes; hoje são caminhões e ônibus. O que importa estruturalmente é que essas cargas são concentradas e se movem — e uma carga concentrada em movimento faz uma pergunta muito diferente ao tabuleiro do que uma carga uniforme espalhada.

Então mantivemos exatamente o mesmo vão e a mesma seção — a W610x125, L = 8 m, biapoiada — e substituímos a carga distribuída por uma única carga viva concentrada de P = 120 kN parada no meio do vão, a pior posição para a flexão. Novamente o motor FEM da CalcSteel a resolveu e bateu com a teoria de forma fechada até a terceira casa decimal:

• Reações: R = 60 kN em cada apoio (os 120 kN se dividem igualmente por simetria).
• Cortante: constante em +60 kN do apoio esquerdo ao meio do vão, então saltando para −60 kN até a direita. Vmax = 60 kN.
• Momento fletor: um triângulo agudo — nulo nas extremidades, subindo em linha reta até um único pico diretamente sob a carga. Mmax = +240,0 kN·m, exatamente o PL/4 do livro-texto = 120 × 8 / 4 = 240 kN·m.
• Flecha: δ = 6,557 mm no meio do vão, acompanhando PL³/48EI.

Agora coloque os dois exemplos lado a lado, porque essa comparação é o coração de engenharia de toda a ponte:

• CUD de peso próprio (SIM-1): Mmax = 200 kN·m.
• Carga móvel única (SIM-2): Mmax = 240 kN·m.

A carga viva concentrada, aparentemente mais leve, produz o MAIOR momento de pico — 240 contra 200 kN·m — mesmo que sua força total (120 kN) seja menor que o peso próprio total (200 kN). Isso não é acaso: uma carga focada em um ponto eleva o momento mais rápido do que a mesma força total espalhada ao longo do vão, e como ela se move, arrasta seu pico pelo tabuleiro em vez de ficar em um ponto conveniente.

É precisamente por isso que um tabuleiro pênsil não pode ser uma fita frouxa pendurada em cabos. Se não fosse enrijecido, cada roda que passasse criaria um rebaixamento local e uma onda de flexão viajante, e o tabuleiro fletiria e onduaria sob o tráfego. A resposta de Roebling foi a treliça de rigidez no nível do tabuleiro: uma espinha alta e rígida que capta uma carga concentrada e a espalha por muitas pendurais de uma só vez, suavizando a demanda triangular aguda do SIM-2 de volta para algo que a estrutura inteira compartilha. Cargas concentradas móveis governam o tabuleiro — lembre-se dessa frase; é a razão pela qual a treliça de rigidez existe.

Você acabou de ver duas vigas resolvidas até a terceira casa decimal — agora resolva a sua. A calculadora abaixo é a mesma ideia que usamos para o SIM-1 e o SIM-2: posicione seus apoios, adicione uma carga uniforme ou concentrada e leia o esforço cortante, o momento fletor e a flecha em tempo real conforme altera os números.

Tente o experimento que fez esta seção fazer sentido:

• Defina um vão de 8 m, biapoiado, e adicione uma carga uniforme de 25 kN/m. Observe o pico de momento se estabilizar em 200 kN·m (wL²/8) no meio do vão.
• Agora limpe, coloque uma única carga concentrada de 120 kN no meio do vão e veja o pico saltar para 240 kN·m (PL/4) — a carga concentrada vencendo, exatamente como acima.
• Deslize essa carga concentrada ao longo do vão e observe o diagrama de momento mudar de forma. Isso é uma carga viva em movimento, ao vivo no seu navegador.

É gratuito, roda aqui mesmo na página e a matemática não exige login. Se preferir abri-la em tela cheia com mais opções, a calculadora de vigas autônoma está a um clique de distância — e cada diagrama que ela desenha vem do mesmo motor FEM real por trás dos exemplos resolvidos desta página.

Uma ponte que é resistente o suficiente não é automaticamente uma ponte que é rígida o suficiente. A resistência impede que o aço escoe ou frature; a rigidez impede que o tabuleiro flexione, balance e oscile tanto a ponto de se tornar inutilizável — ou instável. Roebling entendeu a diferença em 1869, e é a única lição que o século XX teve de reaprender do jeito difícil em Tacoma Narrows.

Deixe a CalcSteel demonstrar isso em números. Tomamos a mesma viga representativa do tabuleiro, o mesmo vão de 8 m e o mesmo peso próprio de 25 kN/m do Exemplo Resolvido 1, e mudamos apenas uma coisa: a altura da seção.

• Viga baixa — W360x51 (momento de inércia I_x = 13.864 cm&sup4;): o motor FEM retorna uma flecha no meio do vão de 48,09 mm.
• Viga alta — W610x125 (I_x = 97.609 cm&sup4;): a mesma carga, o mesmo vão, flete apenas 6,83 mm.

A seção alta flete 7,0x menos. Isso não é coincidência e não é a resistência do aço fazendo o trabalho — ambas as seções são do mesmo grau de aço. É geometria. O momento de inércia da viga alta é 7,0x maior, e a flecha elástica é inversamente proporcional a ele: delta ∝ 1/I. Sete vezes o I, um sétimo da flecha. A altura é a rigidez mais barata que você pode comprar, porque afastar material do eixo neutro faz o I crescer com o quadrado da distância.

É exatamente por isso que Roebling não pendurou uma pista fina nos cabos e deu por encerrado. Ele teceu o tabuleiro em uma treliça de rigidez alta e abriu tirantes diagonais em leque a partir das torres. Juntos, eles dão ao tabuleiro a rigidez vertical e torcional que um vão pênsil, deixado por si só, não tem. Os cabos carregam a carga; a treliça de rigidez controla a forma — impede que cargas locais criem dobras agudas no tabuleiro e amortece a tendência de uma fita longa e flexível de se mover ao vento.

A ponte que pulou essa lição foi a primeira Ponte de Tacoma Narrows, que se torceu até se despedaçar em um vento moderado em 1940. Seu tabuleiro em viga de alma cheia, baixo e torcionalmente frouxo, tinha resistência de sobra, mas quase nenhuma rigidez contra as forças aerodinâmicas que alimentavam energia nele. O tabuleiro alto, triangulado e multiplamente contraventado do Brooklyn é o oposto físico — e mais de 140 anos de serviço são o comprovante. Quando você dimensiona um elemento, verifique resistência e utilização em serviço; a verificação de flecha não é uma formalidade.

Quer ver como altura e vão governam a flecha com seus próprios números? Leia nosso guia sobre limites de flecha e o tratamento mais aprofundado de estado-limite de serviço, flecha e vibração, depois empurre o controle de altura na calculadora de vigas e veja delta desabar conforme I cresce.

Até aqui o tabuleiro foi picado em vãos únicos e biapoiados — cada um livre para ser resolvido apenas com estática. A ponte real não é construída assim. A treliça de rigidez corre contínua através das torres, e a continuidade muda a mecânica de uma forma impossível de capturar um vão de cada vez. Para mostrar isso, modelamos dois vãos de 8 m de tabuleiro representativo compartilhando um único apoio interno sobre a torre, ainda carregando o peso próprio de 25 kN/m.

No momento em que o tabuleiro se torna contínuo, ele se torna estaticamente indeterminado. Agora há mais reações incógnitas do que as equações de equilíbrio podem fornecer, então ΣF e ΣM sozinhas não conseguem concluir o trabalho. É preciso uma condição de compatibilidade — o tabuleiro tem de permanecer contínuo e sem ruptura sobre o apoio — e é aí que os métodos manuais (distribuição de momentos, deslocamento-rotação) começam a doer e onde um motor FEM simplesmente resolve o sistema inteiro de uma vez. A CalcSteel retorna:

• Momento negativo sobre o apoio da torre: -200,0 kN·m (= -wL²/8). O tabuleiro flexiona no sentido oposto aqui — tração em cima, compressão embaixo — exatamente o inverso de um vão simples.
• Momento positivo em cada vão: +112,5 kN·m (= 9wL²/128).
• Reações: 75 kN em cada apoio externo e 250 kN no apoio interno da torre.

Dois resultados valem uma pausa. Primeiro, o apoio interno carrega muito mais que os externos — 250 kN contra 75 kN — porque a continuidade atrai carga para o apoio rígido sobre a torre. Esse é precisamente o comportamento que uma torre quer: ela é o ponto forte, e a continuidade alimenta a carga até ela. Segundo, compare o momento de pico no vão aqui, +112,5 kN·m, com os +200,0 kN·m que você obteve quando o vão idêntico era biapoiado (Exemplo Resolvido 1). Mesmo aço, mesma carga — mas a continuidade redistribuiu a demanda, tirando momento do vão e estacionando-o como momento negativo sobre o apoio. A estrutura compartilha o trabalho em vez de concentrá-lo.

Este é um dos superpoderes silenciosos de uma treliça de rigidez contínua: ela faz o tabuleiro se comportar como um sistema cooperativo único em vez de uma fileira de vigas independentes, e significa que nenhuma seção isolada no meio do vão precisa sobreviver ao momento completo de vão simples. O porém é que a região de momento negativo sobre a torre agora exige sua própria atenção — o topo do tabuleiro está à tração ali — razão pela qual estruturas contínuas são detalhadas com cuidado sobre seus apoios.

A ressalva honesta continua valendo: este é um modelo representativo em aço moderno de como um tabuleiro contínuo se comporta como uma viga, não uma reconstrução dos elementos de 1883. Mas o comportamento — indeterminação, redistribuição, carga atraída para as torres — é exatamente o comportamento sobre o qual Emily e Washington Roebling tiveram de raciocinar com lápis, papel e a matemática que ela dominou. O motor FEM apenas faz em milissegundos o que a eles levou meses.

Todo número até agora foi uma demanda — o quanto a carga empurra o tabuleiro. A outra metade da engenharia é a capacidade — o quanto a seção pode reagir antes de escoar. A lacuna entre elas, expressa como uma razão, é o fator de segurança, e é toda a razão pela qual uma ponte de 1883 ainda está aberta.

Tome nossa viga alta do tabuleiro, a W610x125. Seu módulo de resistência elástico é W_x = 3.190 cm³, e a uma tensão de escoamento de f_y = 250 MPa a capacidade de momento no primeiro escoamento é:

• M_el = W_x · f_y = 797,5 kN·m — o momento no qual a fibra mais externa atinge o escoamento pela primeira vez.

Agora confronte isso com a pior demanda que encontramos — a carga concentrada móvel do Exemplo Resolvido 2, 240 kN·m:

• Utilização = 240 / 797,5 = 0,30. A seção está trabalhando a 30% de sua capacidade no primeiro escoamento.
• Fator de segurança no primeiro escoamento = 797,5 / 240 = 3,32. O tabuleiro poderia receber 3,3x seu momento governante antes de o aço sequer começar a escoar — e o escoamento ainda está bem longe do colapso.

Essa é uma margem confortável e deliberada. Ela existe não porque o engenheiro espera a carga de projeto, mas por causa de tudo o que o engenheiro não consegue prever plenamente: sobrecarga, impacto, corrosão ao longo de um século, dispersão de fabricação e — como o Brooklyn aprendeu — fraude pura e simples. Se você quiser o raciocínio por trás de números como este, veja como funcionam os fatores de segurança e o papel do módulo de resistência da seção em transformar uma forma em capacidade de momento.

Roebling levou a mesma filosofia muito mais longe nas partes que não podiam falhar. Ele dimensionou os quatro cabos principais para um fator de segurança de seis — seis vezes mais fortes que a exigência calculada. Essa margem enorme acabou sendo a salvação da ponte. Durante a construção, o empreiteiro de arame, J. Lloyd Haigh, cometeu fraude de arame: passava arame inspecionado e aprovado pelos inspetores e depois o desviava, entregando ao canteiro arame rejeitado e inferior no lugar. Quando a troca foi descoberta, em 1878, o arame ruim já estava fiado nos cabos e não podia ser removido.

Como o projeto começou em seis, houve espaço para absorver o dano. Roebling compensou adicionando 150 arames extras a cada cabo — às custas de Haigh — e o fator de segurança efetivo se estabeleceu em cerca de cinco. Ainda generosamente seguro. A ponte que foi trapaceada pelo próprio empreiteiro já se mantém de pé há mais de 140 anos, e a margem sobre a qual Roebling insistiu é a razão pela qual um ato criminoso virou uma nota de rodapé em vez de uma catástrofe.

Mantenha os dois fatores de segurança distintos: 3,32 é nosso número calculado para uma viga de tabuleiro representativa à flexão, computado ao vivo na CalcSteel; seis-caindo-para-cinco é o número histórico dos cabos principais de Roebling à tração. Elementos diferentes, funções diferentes — mas a mesma ideia: que a margem está ali para as incógnitas, e as incógnitas são reais.

Todo número neste artigo saiu do mesmo lugar: o motor FEM real da CalcSteel — o app.engine.solver que está em produção, que monta a matriz de rigidez, aplica suas cargas e resolve para deslocamentos e esforços internos. Não é uma tabela de consulta nem um invólucro de fórmula manual. É um solver de elementos finitos genuíno, e cada resultado determinado que você viu (reações, cortante, momento, flecha) foi validado contra a teoria de forma fechada até a terceira casa decimal antes de publicarmos.

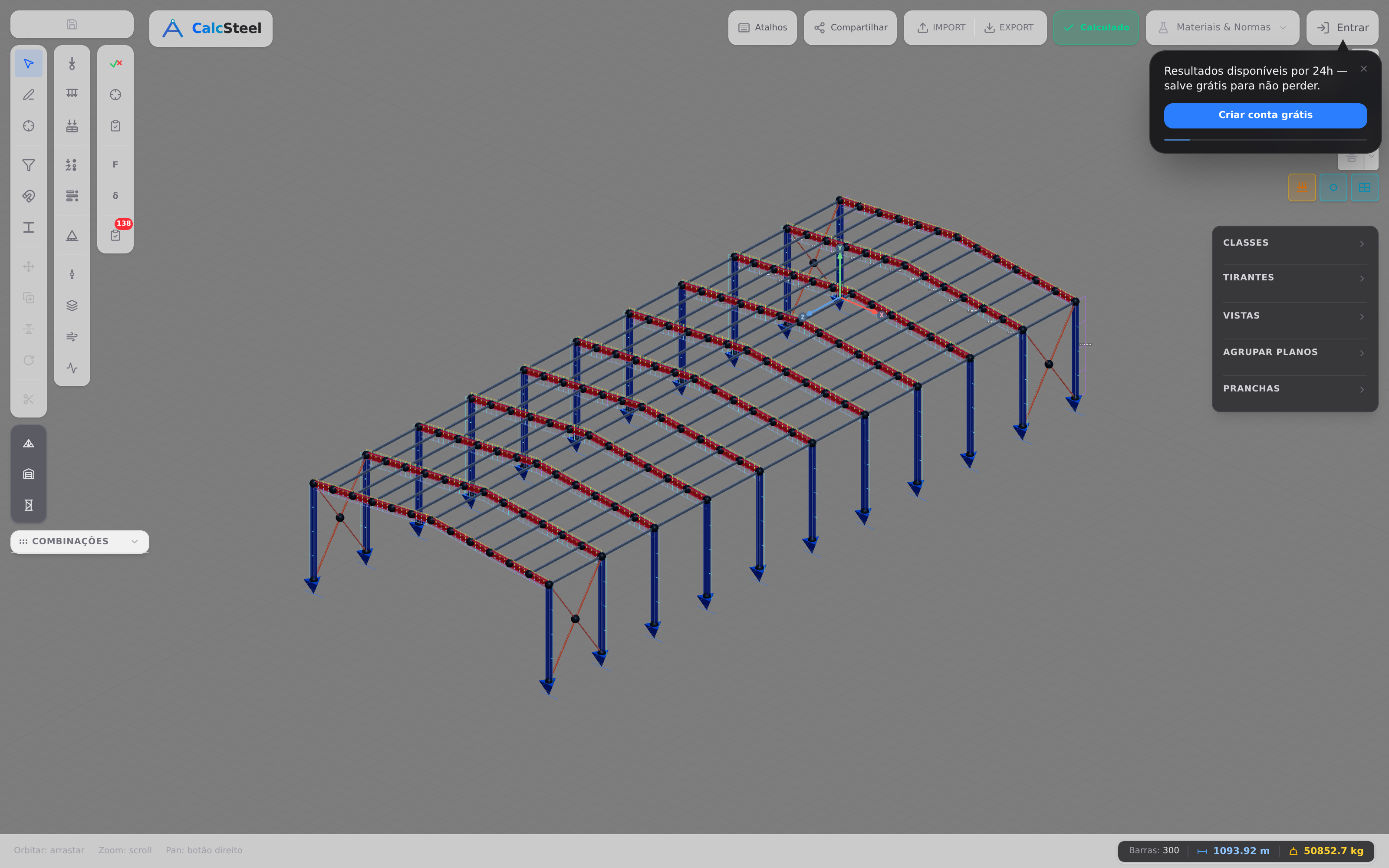

Aqui está a ressalva honesta primeiro: a captura de tela abaixo é um pórtico de aço moderno representativo, não a Ponte do Brooklyn de 1883 em si. Não estamos alegando ter modelado os elementos exatos de ferro forjado e arame de aço de Roebling. O que estamos mostrando é o fluxo de trabalho — o mesmo motor, os mesmos diagramas, a mesma lógica de verificação que nos permitiu reproduzir como o tabuleiro e a treliça de rigidez se comportam como uma viga.

O fluxo é curto e é o mesmo que você usaria para um pórtico de galpão, um mezanino ou uma passarela:

• Construa a geometria. Solte os nós, conecte as barras e atribua um perfil. Para nossos exemplos de tabuleiro, esse perfil foi uma viga alta W610x125, grau fy = 250 MPa, E = 200 GPa.
• Aplique apoios e cargas. Apoios de pino e rolete para um vão biapoiado; uma carga linear uniforme w para o peso próprio; uma carga concentrada P para uma carga móvel; uma linha contínua sobre dois vãos para o caso de continuidade sobre a torre.
• Rode o motor FEM. O solver retorna as reações, o diagrama de cortante e o diagrama de momento fletor — o próprio diagrama de Mz que você vem lendo, com os momentos positivos de +200 kN·m, +240 kN·m e o momento negativo de −200 kN·m sobre um apoio interno.
• Leia as cores da verificação normativa. A CalcSteel verifica cada barra e a pinta pela utilização. Nossa viga de tabuleiro operou em utilização de 0,30 contra o primeiro escoamento — confortavelmente verde — porque a demanda (240 kN·m) fica bem abaixo da capacidade de 797,5 kN·m no primeiro escoamento.

Esse é o ciclo completo: modelar, resolver, verificar, iterar. Os exemplos da ponte são um estudo de caso, mas o motor é uma ferramenta de propósito geral. Você pode abrir a CalcSteel no seu navegador e construir uma estrutura de aço própria — a matemática roda de graça, aqui mesmo, sem instalação de desktop.

Retire as torres de granito, os arcos neogóticos, e a Ponte do Brooklyn é uma lição em um punhado de princípios que ainda governam toda estrutura que você vai projetar. Aqui está a lista de verificação, cada item amarrado a algo que calculamos ou verificamos.

• Redundância compra robustez. A ponte carrega carga por três caminhos independentes — os cabos principais em catenária com suas pendurais, os tirantes diagonais abrindo em leque a partir das torres e a treliça de rigidez no nível do tabuleiro. Quando o arame fraudulento de Haigh se revelou impossível de remover, essa redundância é parte da razão pela qual a estrutura ainda tinha margem. Projete caminhos de carga, não elementos únicos sortudos.
• Rigidez não é resistência. Um elemento pode ser forte o suficiente para nunca escoar e ainda ser inaceitavelmente flexível. Nossa W360x51 baixa e a W610x125 alta tinham a mesma função, mas a baixa fletiu 48,09 mm contra 6,83 mm — 7,0× mais — porque a flecha escala com 1/I, não com a resistência. Tacoma Narrows (1940) tinha resistência e faltava rigidez. A treliça alta e os tirantes diagonais de Roebling deram a rigidez vertical e torcional que manteve o Brooklyn firme.
• Cargas concentradas móveis governam. O peso próprio do tabuleiro produziu 200 kN·m. Uma única carga de 120 kN atravessando no meio do vão produziu 240 kN·m — um pico 20% maior a partir de uma carga bem mais leve no total. É por isso que pontes são projetadas para veículos em movimento, não apenas peso próprio, e por que a treliça de rigidez existe para espalhar essas cargas concentradas.
• A continuidade redistribui o momento. Torne o tabuleiro contínuo sobre uma torre e o pico de momento positivo cai de 200 para +112,5 kN·m, ao custo de um momento negativo de −200 kN·m sobre o apoio. A estrutura agora é estaticamente indeterminada — métodos manuais ficam penosos, e um motor FEM a resolve instantaneamente.
• Fatores de segurança existem para as incógnitas. Roebling dimensionou os cabos para um fator de seis. A fraude do arame consumiu parte dele, reduzindo a margem para cerca de cinco — e a ponte se manteve de pé, porque essa margem estava ali precisamente para as coisas que ninguém planeja: fraude, corrosão, sobrecarga, a carga que você não imaginou. Nunca projete para exatamente 1,0.
• Modele o caminho de carga inteiro, não um elemento. Uma viga de piso perfeita aparafusada em uma ligação fraca em um cabo sobrecarregado é uma ponte que falhou. Verifique a corrente inteira.

Perguntas frequentes

A Ponte do Brooklyn é uma ponte pênsil ou estaiada? Ambas — é um híbrido. Seu sistema primário é pênsil (cabos principais em catenária com pendurais verticais penduram o tabuleiro), mas Roebling adicionou tirantes diagonais abrindo em leque a partir das torres, que é um elemento estaiado. Esses tirantes foram depois julgados não estritamente necessários, mas foram mantidos pela rigidez extra e pela aparência icônica. A treliça de rigidez no nível do tabuleiro completa o trio.

Por que a Ponte do Brooklyn não desabou? Três razões se somam: um alto fator de segurança original (seis nos cabos), três caminhos de carga redundantes de modo que nenhum elemento isolado é fatal, e uma treliça de tabuleiro rígida que resiste à oscilação induzida pelo vento que destruiu Tacoma Narrows. Mesmo depois de a fraude do arame reduzir a margem dos cabos para cerca de cinco, e depois de mais de 140 anos de tráfego, ela permanece segura — embora tenha sido reforçada e mantida continuamente.

De que aço é feita a Ponte do Brooklyn? Foi a primeira ponte pênsil a usar arame de aço em seus cabos principais — pontes pênseis anteriores usavam ferro. Seus quatro cabos principais, cada um com cerca de 0,4 m (15,75 pol) de diâmetro, reúnem cada um mais de 5.000 arames de aço galvanizado. As torres em si são de alvenaria (calcário e granito), não de aço.

A Ponte do Brooklyn foi concluída a partir das plantas de um homem já morto, sob um engenheiro-chefe doente demais para deixar a cama, com Emily Warren Roebling dirigindo a obra por mais de uma década — e mais de 140 anos depois ela ainda leva o tráfego. A engenharia que torna isso possível é a mesma engenharia que você pode calcular hoje.

• É um híbrido de três sistemas. Cabos de sustentação, tirantes diagonais e uma treliça de rigidez do tabuleiro dão três caminhos de carga redundantes — a raiz de sua célebre robustez. Foi a maior ponte pênsil do mundo em sua conclusão em 1883, vão principal de 486,3 m, e a primeira com cabos de arame de aço.
• O tabuleiro se comporta como uma viga. Sob peso próprio, nossa viga representativa registrou +200 kN·m (wL²/8) e fletiu 6,83 mm; uma carga móvel de 120 kN empurrou o pico para +240 kN·m (PL/4). Cargas concentradas móveis governam.
• Altura é igual a rigidez. Uma W610x125 alta fletiu 7,0× menos que uma W360x51 baixa sob carga idêntica, acompanhando seu momento de inércia 7,0× maior. A treliça alta de Roebling é o que mantém o tabuleiro rígido.
• Continuidade e indeterminação precisam de FEM. Um tabuleiro contínuo de dois vãos gera −200 kN·m de momento negativo sobre a torre e +112,5 kN·m nos vãos — resolvível à mão, mas instantâneo com um solver real.
• Fatores de segurança são para as incógnitas. Nossa viga de tabuleiro operou em utilização de 0,30 (FS de 3,32 no primeiro escoamento); os cabos de Roebling foram dimensionados para seis e sobreviveram à fraude do arame caindo para cerca de cinco. A margem é o que importa.

Agora construa você mesmo. Abra a calculadora de vigas gratuita e comande o cortante, o momento e a flecha em tempo real — sem login para a matemática. Quando quiser o fluxo FEM completo com verificação de barras, a CalcSteel é genuinamente gratuita para começar no seu navegador (nunca um trial com contagem regressiva — um plano gratuito de verdade, além de calculadoras ao vivo). E se você é estudante, nossa oferta educacional é gratuita — traga a engenharia por trás da ponte mais famosa do mundo para os seus próprios projetos.
