Flambement d'Euler : formule, facteur K et dimensionnement AISC

Le flambement d'Euler est la déflexion latérale soudaine d'un poteau élancé sous compression axiale. Lorsque la charge de compression atteint une valeur critique P_cr, le poteau se déplace brusquement sur le côté — non pas parce que le matériau a rompu, mais parce que la configuration rectiligne est devenue instable.

Leonhard Euler a établi la charge critique en 1744 :

P_cr = π²EI / L²

Où E est le module d'élasticité, I est le moment d'inertie par rapport à l'axe de flambement, et L est la longueur du poteau. Cette formule montre que la capacité au flambement dépend de la rigidité (EI), et non de la résistance (F_y). Un acier plus résistant n'aide pas un poteau élancé — seul un poteau plus rigide ou plus court y remédie.

Le flambement est important car il peut provoquer une rupture soudaine et catastrophique, sans avertissement. Un poteau dimensionné uniquement pour la résistance du matériau (P = F_y × A) peut flamber sous une fraction de cette charge s'il est élancé. Tout dimensionnement de poteau en acier doit vérifier le flambement selon le chapitre E de l'AISC 360-22.

Le facteur de longueur effective K prend en compte les conditions d'appui aux extrémités. Un poteau à extrémités encastrées flambe sous une charge plus élevée qu'un poteau à extrémités articulées, car les points d'inflexion (où la courbure s'inverse) modifient la longueur effective.

La formule générale d'Euler devient :

P_cr = π²EI / (KL)²

Où KL est la longueur effective — la longueur d'un poteau articulé-articulé équivalent ayant la même charge de flambement.

Facteurs K théoriques et de dimensionnement

Les valeurs théoriques supposent un encastrement parfait, qui n'existe jamais en pratique. L'AISC recommande des valeurs de dimensionnement plus élevées :

Pour les ossatures, K dépend du fait que l'ossature est contreventée (sans déplacement latéral) ou non contreventée (déplacement latéral permis) :

• Ossature contreventée : K ≤ 1.0 (abaque d'alignement pour G_A, G_B)
• Ossature non contreventée : K ≥ 1.0, souvent 1.5–2.5

La méthode d'analyse directe (MAD) évite entièrement la détermination du facteur K en utilisant K = 1.0 avec une rigidité réduite et des charges notionnelles. C'est pourquoi la MAD est la méthode privilégiée dans la pratique moderne.

L'élancement est le nombre le plus important dans le dimensionnement des poteaux :

λ = KL / r

Où r est le rayon de giration (r = √(I/A)). L'élancement doit être vérifié selon les deux axes, et la valeur la plus élevée gouverne.

Exemple — Poteau W250×73, hauteur de 6 m, articulé aux deux extrémités

Propriétés du W250×73 : r_x = 110 mm, r_y = 64.5 mm

• KL/r_x = 1.0 × 6000 / 110 = 54.5
• KL/r_y = 1.0 × 6000 / 64.5 = 93.0 ← gouverne

Le poteau va flamber selon l'axe faible (axe y) car l'élancement y est plus élevé. C'est presque toujours le cas pour les profilés W car r_y < r_x.

Limites d'élancement

L'AISC recommande KL/r ≤ 200 pour les éléments comprimés. Au-delà, la capacité du poteau devient si faible qu'elle en est impraticable. Pour les éléments tendus, KL/r ≤ 300 est recommandé (ce n'est pas une limite de résistance, mais cela évite une vibration et une flèche excessives).

Comment réduire l'élancement

1. Ajouter un contreventement intermédiaire — Réduit la longueur effective. Un contreventement à mi-hauteur divise KL par deux.
2. Utiliser un profilé avec un r_y plus grand — Les HSS (tubes carrés) ont un r égal dans les deux directions. Les profilés à larges ailes ont un meilleur r_y.
3. Orienter correctement le profilé — Placer l'axe fort face à la direction de la plus grande longueur non contreventée.
4. Réduire la hauteur du poteau — Ajouter des poutres de plancher ou des mezzanines pour diviser le poteau en segments plus courts.

L'AISC 360-22 Chapitre E divise la courbe de flambement en deux régimes selon l'élancement :

Flambement inélastique (KL/r ≤ 4.71√(E/F_y))

Pour l'acier A992 (F_y = 345 MPa) : limite = 4.71√(200000/345) = 113.4

F_cr = 0.658^(F_y/F_e) × F_y

Où F_e = π²E/(KL/r)² est la contrainte d'Euler.

Cette courbe tient compte des contraintes résiduelles et des imperfections initiales. Le poteau plastifie partiellement avant de flamber, si bien que la capacité se situe entre la charge de plastification (F_y × A) et la charge d'Euler.

Flambement élastique (KL/r > 4.71√(E/F_y))

F_cr = 0.877 × F_e = 0.877 × π²E/(KL/r)²

Le facteur 0.877 tient compte des imperfections initiales. La capacité suit la courbe d'Euler, mais réduite de 12.3%.

Résistance de dimensionnement

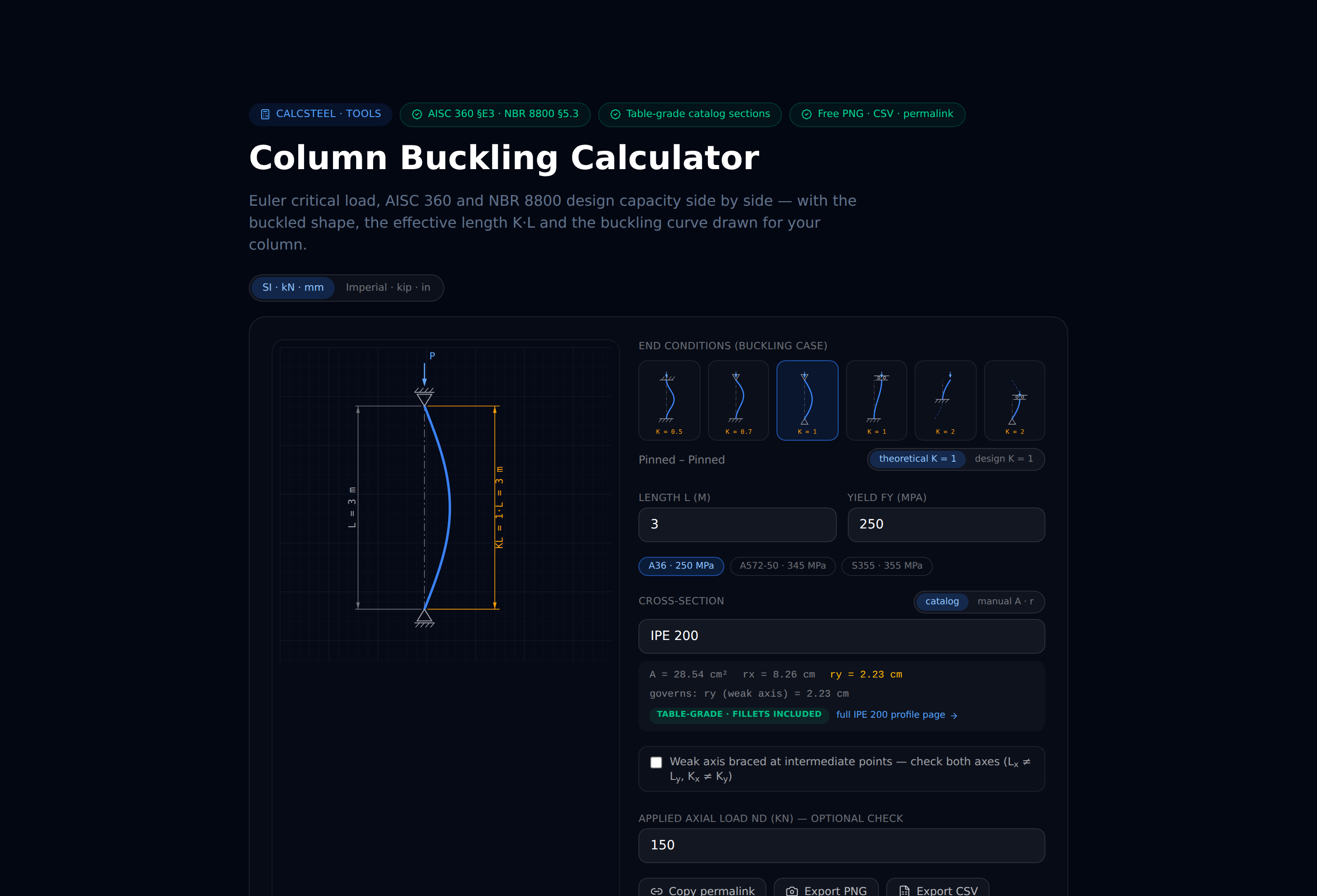

φP_n = φ × F_cr × A_g (φ = 0.90 pour LRFD). Vous pouvez effectuer toute cette vérification du Chapitre E — K, élancement et φP_n — en quelques secondes avec notre calculatrice gratuite de flambement de poteaux (sans inscription).

Exemple — W250×73, KL/r = 93

F_e = π²(200000)/(93)² = 228.1 MPa

Comme 93 < 113.4 → inélastique : F_cr = 0.658^(345/228.1) × 345 = 0.658^(1.512) × 345 = 0.538 × 345 = 185.6 MPa

φP_n = 0.90 × 185.6 × 9290 × 10⁻³ = 1551 kN

Comparez avec la charge de plastification : φP_y = 0.90 × 345 × 9290 × 10⁻³ = 2884 kN. Le flambement réduit la capacité à 54% de la charge de plastification.

Cette distinction est essentielle pour comprendre pourquoi la formule d'Euler seule ne suffit pas :

Flambement élastique

• Toute la section transversale reste élastique lorsque le flambement se produit
• Ne se produit que pour des poteaux très élancés (KL/r > ~113 pour l'A992)
• La formule d'Euler prédit raisonnablement bien la capacité
• Courant dans les longues barres de contreventement, les mâts d'antenne et les structures provisoires

Flambement inélastique

• Des parties de la section transversale ont déjà plastifié lorsque le flambement s'amorce
• La rigidité effective est réduite en dessous de EI car les zones plastifiées ont un module tangent nul
• La plupart des poteaux de bâtiments courants se situent dans cette plage
• Les contraintes résiduelles issues du processus de laminage provoquent une plastification prématurée aux extrémités des semelles, réduisant le moment d'inertie effectif

Contraintes résiduelles

Les profilés W laminés à chaud présentent des contraintes résiduelles d'environ 70–100 MPa (en compression aux extrémités des semelles, en traction au centre de l'âme). Ces contraintes provoquent une plastification prématurée des semelles sous compression, réduisant le EI effectif avant que la contrainte de l'ensemble de la section n'atteigne F_y.

La courbe de poteau de l'AISC (0.658^(Fy/Fe) × Fy) capture empiriquement cet effet. Elle a été calibrée à partir de centaines d'essais de poteaux et donne des prédictions fiables pour les profilés W standard.

Élancement de transition

La limite entre flambement inélastique et élastique se situe à KL/r = 4.71√(E/F_y). Pour les nuances d'acier courantes :

• A36 (F_y = 250 MPa) : KL/r = 133
• A992 (F_y = 345 MPa) : KL/r = 113
• A913 Gr 65 (F_y = 450 MPa) : KL/r = 99

Le flambement d'Euler standard (flambement par flexion) n'est pas le seul mode possible. Selon la forme de la section transversale, deux modes supplémentaires peuvent gouverner (les poutres font face à un état-limite analogue, le déversement (flambement latéral avec torsion)) :

Flambement par torsion

Le poteau tourne autour de son axe longitudinal sans translation latérale. Cela se produit dans les profilés à double symétrie ayant une faible rigidité torsionnelle (sections cruciformes, poteaux composés à éléments minces). Pour les profilés W standard, le flambement par torsion gouverne rarement car la rigidité de gauchissement est suffisante.

Flambement flexion-torsion

Le poteau se plie et se tord simultanément. C'est le mode critique pour les profilés à symétrie simple (profilés U, tés structuraux, cornières simples) et les profilés asymétriques. La charge de flambement est inférieure à celle du mode de flexion seul ou de torsion seul.

L'AISC E4 fournit les équations :

Pour les profilés à double symétrie : vérifier le flambement par flexion selon chaque axe et le flambement par torsion — le plus faible gouverne.

Pour les profilés à symétrie simple (par exemple WT) : F_e = [(F_ey + F_ez) / 2H] × [1 − √(1 − 4F_ey × F_ez × H / (F_ey + F_ez)²)]

Où H = 1 − (x₀² + y₀²)/r̄₀² tient compte de la distance entre le centre de cisaillement et le centroïde.

Implications pratiques

• Profilés W : presque toujours gouvernés par le flambement par flexion selon l'axe faible
• Cornières simples : doivent vérifier le flambement flexion-torsion selon l'AISC E5
• Profilés WT : le flambement flexion-torsion selon l'axe de symétrie gouverne souvent
• HSS : flambement par flexion uniquement (double symétrie, rigidité torsionnelle élevée)

Il arrive qu'un seul profilé laminé ne donne pas au poteau un rayon de giration suffisant sur son axe faible. La solution classique est le poteau composé : deux profilés U, ou deux cornières, écartés et reliés par des barres de treillis ou par des traverses de liaison, de sorte que la paire agisse comme un seul élément avec un bon r sur les deux axes. Écarter les composants achète de la rigidité à bon compte, et permet d'équilibrer les deux axes de flambement au lieu de payer un profilé plein lourd.

Un poteau composé n'est pas tout à fait aussi résistant qu'un profilé plein de même moment d'inertie, et la Section E6 de l'AISC 360-22 en explique la raison. Les deux axes se comportent très différemment :

• L'axe matériel, celui dont le plan traverse les deux composants, voit la paire agir comme une seule pièce pleine. Rien n'a besoin de changer ici.
• L'axe libre, l'axe ouvert perpendiculaire au plan des connecteurs, pose problème. Lorsque le poteau fléchit autour de cet axe, un composant est poussé davantage en compression que l'autre, et cette différence doit passer de l'un à l'autre sous forme de cisaillement longitudinal, repris par le treillis ou par les traverses. Les connecteurs ne sont pas parfaitement rigides, donc les composants glissent un peu, et l'élément composé finit plus élancé que son moment d'inertie brut ne le laisse croire.

L'AISC intègre ce glissement dans un élancement modifié qui ne s'applique qu'à l'axe libre :

Connecteurs boulonnés serrés au contact, snug-tight (E6-1) : (KL/r)_m = √[ (KL/r)_o² + (a/r_i)² ]

Connecteurs soudés ou boulons précontraints (E6-2) : (KL/r)_m = √[ (KL/r)_o² + 0,82 · α²/(1+α²) · (a/r_ib)² ], avec α = h/(2 r_ib)

Ici (KL/r)_o est l'élancement de l'élément composé agissant comme une unité autour de l'axe libre, a est l'espacement entre connecteurs le long de la longueur, r_i est le rayon de giration minimal d'un composant isolé, r_ib est le rayon de giration du composant autour de son propre axe centroïdal parallèle à l'axe de flambement, et h est la distance entre les centroïdes des composants. Les connecteurs soudés et précontraints sont plus rigides, ils ajoutent donc moins à l'élancement que les boulons serrés au contact.

Deux limites gardent la modification honnête (E6.2). Les connecteurs doivent être assez rapprochés pour que a/r_i reste au plus égal à trois quarts de l'élancement qui gouverne l'élément composé, et aucun composant isolé ne peut être plus élancé entre connecteurs que l'élément entier. Espacez trop les traverses et un profilé U flambe seul, bien avant ce que prévoit la courbe de l'élément composé.

Prenons deux profilés U laminés de 260 mm (âme 260, aile 90, épaisseur d'âme 10, épaisseur d'aile 14 mm), placés âme contre âme avec un jeu de 150 mm et reliés par des traverses boulonnées. Le poteau mesure 8,0 m, articulé aux deux extrémités (K = 1,0), avec F_y = 345 MPa. Le moteur de sections de CalcSteel donne pour chaque profilé U A = 4840 mm², r_x = 100,2 mm et r_y = 27,5 mm, le centroïde étant à 25,8 mm de la face extérieure de l'âme.

Section composée

Avec les deux centroïdes écartés de 201,7 mm, le théorème des axes parallèles donne A = 9680 mm², r_x = 100,2 mm autour de l'axe matériel et r_y = 104,5 mm autour de l'axe libre. Le jeu a été choisi pour que les deux axes soient presque équilibrés, ce qui est justement la raison de composer le poteau.

• Axe matériel : KL/r_x = 8000 / 100,2 = 79,9
• Axe libre, agissant comme une unité : (KL/r)_o = 8000 / 104,5 = 76,6

Lu naïvement, l'axe matériel semble gouverner, et la vérification annoncerait φP_n = 1885 kN.

Les connecteurs changent la réponse

Les traverses sont boulonnées serrées au contact et espacées de a = 1200 mm. Le rayon de giration minimal d'un profilé U est r_i = 27,5 mm, donc a/r_i = 43,7. L'équation E6-1 donne :

(KL/r)_m = √(76,6² + 43,7²) = 88,1

L'élancement modifié de l'axe libre (88,1) dépasse maintenant celui de l'axe matériel (79,9), donc l'axe libre gouverne finalement. En appliquant la courbe du Chapitre E de l'AISC à KL/r = 88,1 : F_e = 254,1 MPa et, comme 88,1 est sous la limite de transition de 113,4, F_cr = 0,658^(345/254,1) × 345 = 195,4 MPa. La résistance de calcul tombe à φP_n = 0,90 × 195,4 × 9680 × 10⁻³ = 1703 kN, une perte de 9,7 % que le moment d'inertie brut ne laissait pas deviner.

Les connecteurs soudés pénalisent moins

Soudez les traverses au lieu de les boulonner serrées et c'est l'équation E6-2 qui s'applique. Avec α = h/(2 r_ib) = 201,7 / (2 × 27,5) = 3,67, l'élancement ne monte qu'à (KL/r)_m = √(76,6² + 0,82 × 3,67²/(1+3,67²) × 43,7²) = 85,5, donnant F_cr = 202,0 MPa et φP_n = 1760 kN. Des connecteurs plus rigides, une pénalité plus faible : le détail de l'assemblage est une variable de conception, pas un ajout de dernière minute.

Chaque nombre présenté ici a été calculé par le moteur de sections et du Chapitre E en production de CalcSteel et concorde avec le calcul manuel jusqu'à la troisième décimale. Vous pouvez reproduire la courbe de base dans la calculatrice de flambement de poteaux gratuite en saisissant la longueur effective modifiée KL = (KL/r)_m × r.

Prévenir le flambement consiste à maîtriser l'élancement KL/r. Les stratégies les plus efficaces sont :

1. Réduire la longueur effective (KL)

• Ajouter un contreventement : un contreventement latéral intermédiaire selon l'axe faible réduit KL/r_y. Même un seul contreventement à mi-hauteur double la capacité dans la plage inélastique.
• Fixer les conditions d'appui : des liaisons résistantes au moment aux nœuds poutre-poteau réduisent K en dessous de 1.0 dans les ossatures contreventées.
• Utiliser la méthode d'analyse directe : K = 1.0 toujours, ce qui donne souvent une longueur effective moins conservatrice que l'abaque d'alignement pour les ossatures contreventées.

2. Augmenter le rayon de giration (r)

• Choisir des profilés plus larges : les profilés W360 ont un r_y plus grand que les profilés W610 à poids similaire. Les tableaux de poteaux du Manuel AISC sont triés par φP_n pour faciliter cette comparaison.
• Utiliser des HSS ou des tubes : les HSS carrés et les tubes ronds ont un r égal selon les deux axes, éliminant la pénalité de l'axe faible.
• Utiliser des profilés composés : pour les poteaux lourds, deux profilés U assemblés par un treillis ou un profilé W avec des platines de renfort peuvent atteindre des valeurs de r très élevées.

3. Concevoir l'ossature pour un comportement contreventé

• Utiliser un contreventement diagonal, des voiles de cisaillement ou un noyau rigide pour empêcher le déplacement latéral. Les ossatures contreventées ont K ≤ 1.0 pour tous les poteaux, ce qui augmente considérablement leur capacité.
• Même quelques travées contreventées peuvent stabiliser tout un étage de bâtiment.

Épissures de poteaux

Au niveau des épissures de poteaux (généralement tous les 2–3 étages), assurez-vous que l'épissure peut transférer la totalité de la charge de flambement. Une épissure qui rompt sous la charge de flambement annule le contreventement situé au-dessus.

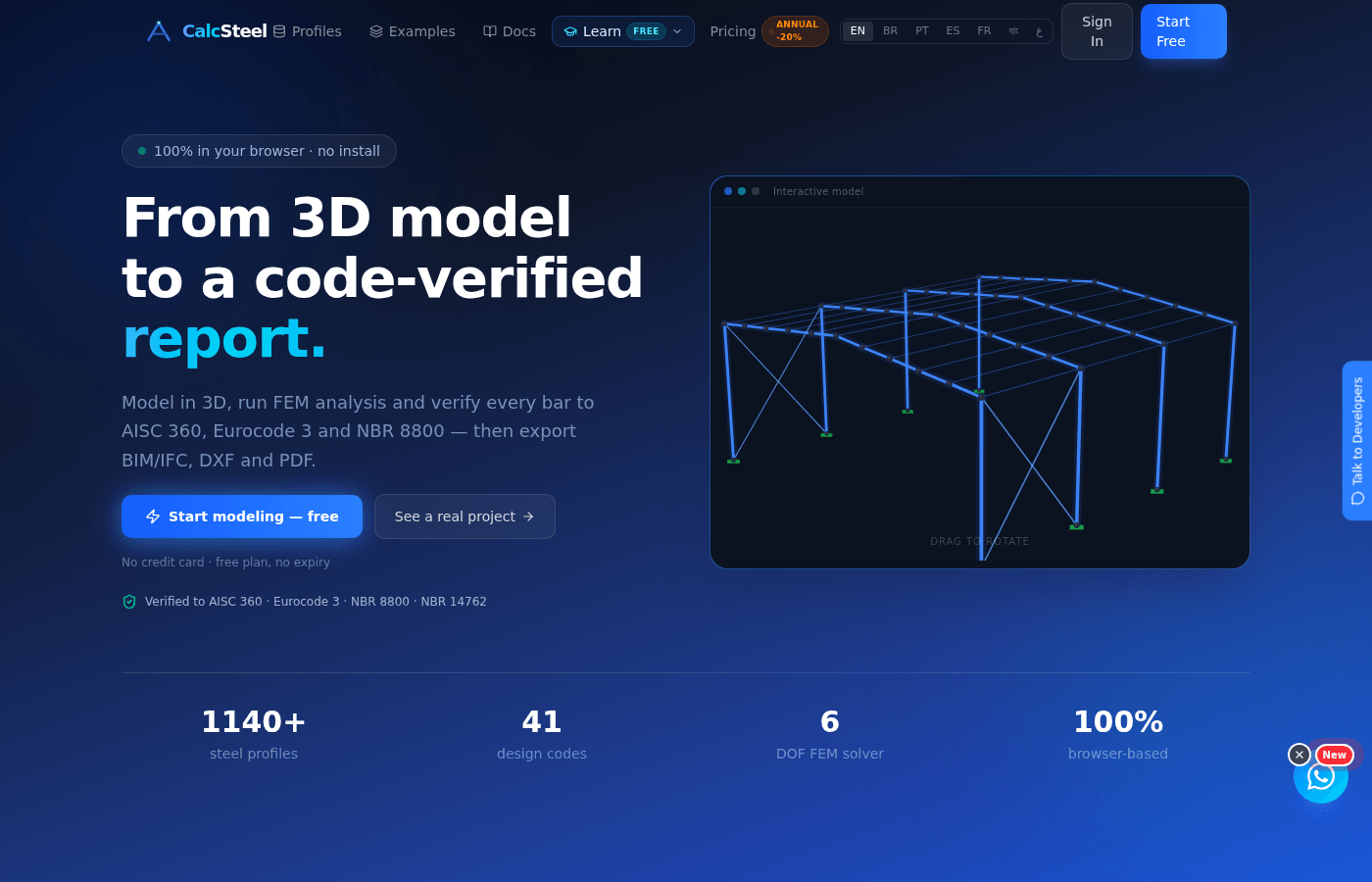

Le moteur structurel de CalcSteel effectue des vérifications complètes du flambement pour chaque élément comprimé :

Ce qui est vérifié

1. Flambement par flexion selon les deux axes (AISC E3) — en utilisant les longueurs effectives réelles du modèle d'analyse
2. Flambement par torsion et flexion-torsion (AISC E4) — activé automatiquement pour les profilés U, tés, cornières et profilés composés
3. Voilement local — vérification de l'élancement des semelles et de l'âme selon le Tableau B4.1a. Les éléments non compacts ou élancés réduisent la contrainte critique.
4. Dispositions pour les éléments composés (AISC E6) — élancement modifié pour les poteaux treillis et à barrettes

Méthode d'analyse directe

Le moteur applique la MAD par défaut :

• K = 1.0 pour tous les éléments
• Charges notionnelles de 0.2% de la charge gravitationnelle par étage
• Rigidité réduite : 0.8τ_b × EI et 0.8EA

Cela signifie que la vérification du flambement utilise les efforts rigoureux du second ordre avec K = 1.0, donnant les résultats les plus fiables.

Visualisation des résultats

Les taux d'utilisation des poteaux sont affichés dans la vue 3D avec un code couleur. Vous pouvez cliquer sur n'importe quel poteau pour voir :

• L'élancement gouvernant et l'axe correspondant
• Les valeurs de F_cr et φP_n
• Le mode de flambement (flexion, torsion ou flexion-torsion)
• Le rapport demande/capacité pour chaque combinaison de charges

Si un poteau ne passe pas la vérification, l'optimiseur de profilé suggère le remplacement le plus léger qui satisfait toutes les vérifications.
