Facteur de Longueur Effective K dans le Dimensionnement des Poteaux

En 1744, Leonhard Euler a résolu le flambement d'un poteau idéal biarticulé et a trouvé que la charge critique vaut P_cr = π²EI / L². La formule suppose que les deux extrémités peuvent tourner librement mais ne peuvent pas se déplacer latéralement. C'est une condition d'appui bien précise — et dans les bâtiments réels, les poteaux ne se comportent presque jamais ainsi.

Le facteur de longueur effective K est un multiplicateur qui convertit la longueur libre réelle L en une longueur équivalente KL d'un poteau biarticulé ayant la même charge critique. Des extrémités encastrées raccourcissent l'onde de flambement (K < 1), tandis qu'une extrémité libre (porte-à-faux) la double (K = 2). L'élancement réellement utilisé par les normes est KL/r, et non L/r.

Toute norme moderne de dimensionnement des structures en acier — AISC 360, NBR 8800, Eurocode 3, IS 800 — construit sa courbe de capacité en compression sur cette même idée. La résistance du poteau part de la charge de plastification (poteaux courts et trapus) puis chute le long de l'hyperbole d'Euler à mesure que KL/r augmente. Bien déterminer K est donc la donnée la plus déterminante du dimensionnement des poteaux : tout ce qui en découle — F_cr, φP_n, le profilé choisi, l'acier acheté — en dépend.

Le Tableau C-A-7.1 du Commentaire de l'AISC 360 (et l'Annexe H de la NBR 8800) recensent six cas idéalisés. Deux valeurs apparaissent pour chacun : le K théorique, issu d'une solution exacte de stabilité, et le K recommandé pour le dimensionnement, toujours plus élevé car les liaisons réelles ne sont jamais infiniment rigides.

Le tableau ci-dessous résume les six cas. Trois appartiennent aux ossatures contreventées (déplacement latéral empêché, K ≤ 1,0) et trois aux ossatures non contreventées (déplacement latéral permis, K ≥ 1,0) :

• Encastré–Encastré, contreventé : K théorique = 0,50, K de dimensionnement = 0,65. Le poteau flambe selon une courbe en S complète avec deux points d'inflexion ; la longueur effective représente à peine la moitié de la longueur physique.
• Encastré–Articulé, contreventé : K théorique = 0,70, K de dimensionnement = 0,80. Une extrémité tourne ; le point d'inflexion se situe à environ 30% de l'extrémité articulée.
• Articulé–Articulé, contreventé : K = 1,00 en théorie comme en dimensionnement — c'est le cas original d'Euler, la référence de base.
• Encastré–Encastré, déplaçable : K théorique = 1,00, K de dimensionnement = 1,20. Les deux extrémités sont bloquées en rotation, mais le sommet peut se déplacer latéralement.
• Encastré–Articulé, déplaçable : K théorique = 2,00, K de dimensionnement = 2,00. Un mât avec restriction rotationnelle uniquement à la base.
• Encastré–Libre (porte-à-faux) : K théorique = 2,00, K de dimensionnement = 2,10. Le pire cas — le poteau flambe selon un quart d'onde, et la longueur effective dépasse le double de la longueur physique.

L'écart entre le K théorique et le K de dimensionnement est maximal à l'extrémité rigide (0,50 → 0,65, une hausse de 30%) car « parfaitement encastré » est une fiction : les platines d'assise ont une rigidité rotationnelle finie, et les liaisons poutre-poteau autorisent toujours une certaine rotation.

Le K théorique suppose des conditions d'appui mathématiquement parfaites : rigidité rotationnelle infinie à une extrémité « encastrée », rigidité nulle à une extrémité « articulée », et imperfections initiales nulles dans le poteau. Rien de tout cela n'est vrai en pratique.

Une platine d'assise boulonnée sur une semelle de fondation en béton n'est jamais infiniment rigide — elle possède une rigidité rotationnelle finie qui dépend de l'épaisseur de la platine, de la disposition des tiges d'ancrage, du coulis de scellement, et même de la rigidité du sol. Une liaison poutre-poteau résistante au moment (platine d'about, semelles soudées) autorise elle aussi une certaine rotation sous charge. Si vous utilisiez K = 0,50 pour un poteau « encastré–encastré » et que la liaison réelle ne fournissait que 80% d'un encastrement parfait, le K réel serait plus proche de 0,58 — et votre capacité serait surestimée d'environ 15%.

Les valeurs recommandées absorbent cette incertitude. Le 0,65 de l'AISC pour le cas encastré–encastré revient essentiellement à dire : nous faisons confiance au fait que votre liaison est majoritairement rigide, mais nous ne parions pas la stabilité du bâtiment sur sa perfection. Cette philosophie est reprise par la NBR 8800, qui utilise les mêmes valeurs recommandées dans son Annexe H, et par l'Eurocode 3 Partie 1-1, qui définit les longueurs de flambement à partir d'une analyse élastique critique au niveau du système plutôt que de valeurs de K isolées.

Pour le cas articulé–articulé, théorie et dimensionnement s'accordent à K = 1,00 car une liaison simple par cisaillement (cornières, platine de cisaillement) n'offre effectivement quasiment aucune résistance au moment — l'idéalisation correspond à la réalité.

C'est là qu'un seul nombre fait ou défait un dimensionnement. Prenons un exemple concret : un W200x46 (A = 5 890 mm², r_y = 51,3 mm) en acier A572 Gr. 50 (F_y = 345 MPa), avec une longueur libre de 4 m. Nous vérifions le flambement par flexion selon l'axe faible conformément à l'AISC 360-22 LRFD.

Avec K = 0,65 (encastré–encastré, contreventé) : KL/r = 0,65 × 4 000 / 51,3 = 50,7. La contrainte d'Euler F_e = π²E/(KL/r)² = 768 MPa. Comme F_e > 0,44F_y, l'AISC utilise la courbe inélastique : F_cr = 0,658^(F_y/F_e) × F_y = 286 MPa. Capacité de dimensionnement φP_n = 0,9 × 286 × 5 890 / 1 000 ≈ 1 520 kN.

Avec K = 1,00 (articulé–articulé) : KL/r = 78,0, F_e = 324 MPa, F_cr = 221 MPa, φP_n ≈ 1 170 kN. La capacité chute de 23%.

Avec K = 2,00 (porte-à-faux) : KL/r = 156, F_e = 81 MPa. À présent KL/r dépasse 4,71√(E/F_y) = 113,4, donc l'AISC bascule vers la courbe élastique : F_cr = 0,877 × F_e = 71 MPa. φP_n ≈ 380 kN — le quart de la capacité du cas encastré–encastré.

Le diagramme en barres résume les cinq cas. À retenir : pour ce poteau réel, l'écart entre la meilleure et la pire condition d'appui est un facteur 4×. Aucune autre variable isolée — nuance d'acier, taille du profilé, ou même longueur libre — n'a un tel pouvoir de levier à géométrie constante.

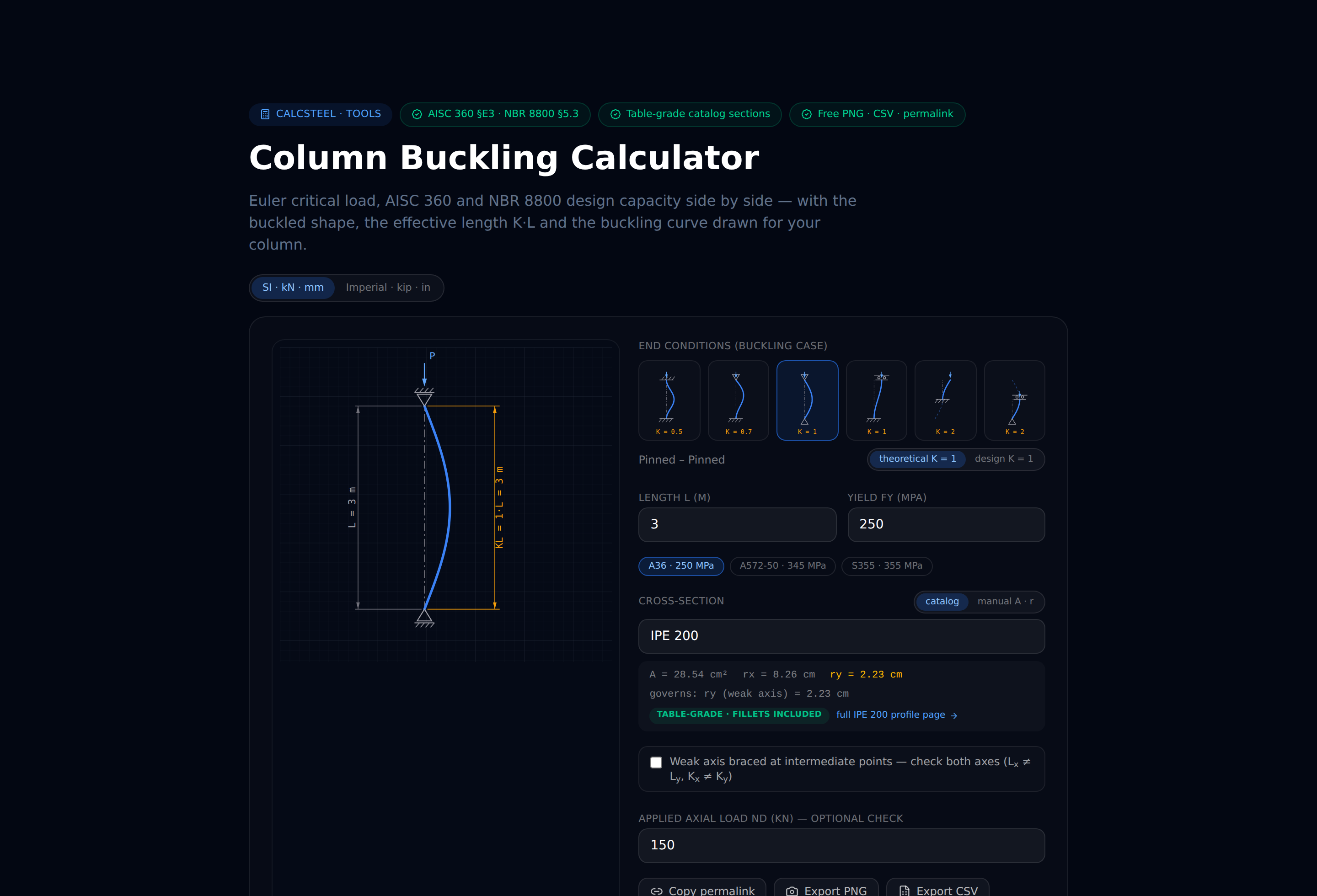

Envie de l'essayer sur votre propre poteau ? La calculatrice de flambement de poteaux gratuite exécute exactement cette vérification AISC 360 dans votre navigateur — définissez K, la longueur et le profilé, et lisez φP_n instantanément, sans inscription.

La classification la plus importante pour choisir K est de savoir si votre ossature est contreventée (déplacement latéral empêché) ou non contreventée (déplacement latéral permis). Cette distinction détermine quelle moitié du tableau de K — et quel abaque d'alignement — s'applique.

Une ossature est contreventée lorsque le déplacement latéral du sommet du poteau par rapport à sa base est empêché par un système séparé de résistance aux forces latérales : contreventements diagonaux, voiles de cisaillement en béton, ou diaphragme. Dans une ossature contreventée, K est toujours ≤ 1,0, et le poteau ne peut flamber qu'en se courbant entre ses appuis (sans composante de déplacement latéral).

Une ossature est non contreventée (aussi appelée ossature rigide ou ossature déplaçable) lorsque les poteaux et poutres résistent seuls aux charges latérales grâce à leur rigidité en flexion. Ici K est toujours ≥ 1,0, et le poteau peut flamber selon un mode de déplacement latéral — l'étage entier se déplace latéralement. Cela réduit drastiquement la capacité.

Le Chapitre C de l'AISC 360 propose désormais la méthode d'analyse directe (MAD) comme approche privilégiée pour la stabilité, permettant d'utiliser K = 1,0 pour tous les poteaux du modèle d'analyse — mais seulement si l'on inclut des charges notionnelles et une rigidité réduite (τ_b × EI). La MAD capture directement l'effet P-Delta dans l'analyse plutôt que via un K majoré. CalcSteel prend en charge les deux approches : vous pouvez définir des valeurs de K explicites par axe, ou laisser l'analyse capturer les effets du second ordre et utiliser K = 1,0.

Les six cas du tableau ci-dessus sont des idéalisations : des extrémités parfaitement encastrées ou parfaitement articulées. Un poteau réel se trouve entre des poutres de rigidité finie, de sorte que ses extrémités sont partiellement bloquées, quelque part entre l’articulation et l’encastrement. Pour ce continuum, les ingénieurs utilisent l’abaque d’alignement (aussi appelé nomogramme, d’après Jackson et Moreland), reproduit dans le Commentaire de l’AISC 360 et dans l’Annexe H de la NBR 8800. Il convertit la rigidité des barres qui aboutissent à chaque extrémité du poteau en une valeur de K.

L’entrée est un rapport de rigidité G évalué à chaque extrémité du poteau : G = Σ(EI/L)_poteaux / Σ(EI/L)_poutres, la somme des rigidités des poteaux qui se rejoignent au nœud divisée par la somme des rigidités des poutres qui y aboutissent, toutes prises dans le plan de flambement. Pour des barres du même acier, E se simplifie, donc G = Σ(I_c/L_c) / Σ(I_g/L_g). Un G faible signifie des poutres rigides par rapport au poteau, donc le nœud est presque encastré et K est bas ; un G élevé signifie des poutres souples qui laissent tourner le nœud, donc K augmente.

Les deux extrémités qui ne reçoivent aucune poutre demandent une convention. Le Commentaire de l’AISC recommande G = 10 pour un appui nominalement articulé (théoriquement infini) et G = 1,0 pour un appui nominalement encastré (théoriquement nul), pour la même raison que les valeurs de K recommandées dépassent les valeurs théoriques : une base réelle n’est jamais une articulation parfaite ni un encastrement parfait.

Il y a deux abaques, un pour chaque côté de la distinction contreventé / non contreventé. Chacun est la solution graphique d’une équation transcendante (Équations C-A-7-1 et C-A-7-2 du Commentaire de l’AISC) :

• Contreventé (sans déplacement latéral), K ≤ 1,0 : (G_AG_B/4)(π/K)² + [(G_A+G_B)/2]·[1 − (π/K)/tan(π/K)] + (2/(π/K))·tan(π/2K) = 1.
• Non contreventé (avec déplacement latéral), K ≥ 1,0 : [G_AG_B(π/K)² − 36] / [6(G_A+G_B)] = (π/K)/tan(π/K).

Sur le nomogramme imprimé, on pose une règle en travers des échelles G_A et G_B et on lit K à l’endroit où elle croise l’échelle centrale. Le graphique ci-dessous trace le même résultat pour le cas symétrique G_A = G_B : la courbe contreventée reste entre 0,5 et 1,0, tandis que la courbe avec déplacement part de 1,0 et monte sans limite à mesure que les poutres s’affaiblissent.

Prenons un portique à une travée : deux poteaux W250x73 de 5 m portant une traverse W410x60 sur une portée de 9 m, avec les pieds de poteaux encastrés dans les fondations et des assemblages rigides (de moment) en tête. D’après la base de profilés de CalcSteel, les moments d’inertie selon l’axe fort valent I_c = 111 × 10⁶ mm⁴ pour le poteau et I_g = 213 × 10⁶ mm⁴ pour la traverse.

Étape 1: G au nœud supérieur. Un poteau et une traverse s’y rejoignent, tous deux fléchissant dans le plan du portique : G_A = (I_c/H) / (I_g/L) = (111 × 10⁶ / 5 000) / (213 × 10⁶ / 9 000) = 22 200 / 23 700 = 0,94.

Étape 2: G au pied. Le pied est encastré, donc G_B = 1,0, la recommandation de calcul de l’AISC pour un appui encastré.

Étape 3: Choisir l’abaque. Si un système de contreventement séparé (diagonales, un voile de contreventement) reprend la charge latérale, utilisez l’abaque contreventé. Si le portique résiste à la charge latérale par la flexion de ses propres barres, utilisez l’abaque avec déplacement.

Étape 4: Lire K. En résolvant les deux équations avec G_A = 0,94 et G_B = 1,0, on obtient K = 0,77 contreventé et K = 1,31 non contreventé (avec déplacement).

Même portique, mêmes barres, mêmes valeurs de G : la seule décision de contreventer ou non le portique fait passer K de 0,77 à 1,31. Comme le terme d’Euler varie en 1/K², la contrainte de flambement élastique de ce poteau dans le portique déplaçable ne vaut que (0,77/1,31)² ≈ 35 % de sa valeur contreventée. C’est toute la raison d’être de la Méthode d’Analyse Directe : au lieu de poursuivre K vers le haut de l’abaque pour chaque poteau déplaçable, on capture le déplacement latéral dans l’analyse elle-même et l’on calcule avec K = 1,0. Quelle que soit la voie, CalcSteel vous laisse fixer K_x et K_y par barre et reporte la capacité obtenue directement dans le panneau de vérification.

CalcSteel affiche le facteur de longueur effective à deux endroits : le panneau de vérification du dimensionnement (par barre, avec Kx et Ky) et la documentation des diagrammes de flambement (la théorie derrière les chiffres).

Pour définir K pour un poteau : sélectionnez la barre, ouvrez le panneau Propriétés, et cherchez les champs Longueur effective. Vous verrez des entrées séparées pour Kx (axe fort) et Ky (axe faible). Par défaut, les deux valent 1,0 — l'hypothèse articulé–articulé. Modifiez-les pour correspondre à vos conditions d'appui réelles :

• Kx = Ky = 0,65 si les deux extrémités ont une liaison résistante au moment (semelles soudées ou platines d'about) et que l'ossature est contreventée.
• Ky = 1,0, Kx = 1,2 si le poteau est bloqué contre le flambement selon l'axe faible par une dalle de plancher ou une lisse, mais se trouve dans une ossature rigide non contreventée dans le sens fort.
• Kx = Ky = 2,0 pour un véritable porte-à-faux (base encastrée, sommet libre) — rare dans les bâtiments, courant pour les mâts de signalisation et les poteaux d'éclairage.

Après avoir modifié K, relancez l'analyse et ouvrez les résultats de Vérification du Dimensionnement. Le taux d'utilisation (sollicitation/capacité) se met à jour instantanément. Vous pouvez basculer les valeurs de K et observer le taux bondir — c'est le moyen le plus rapide de développer une intuition sur la façon dont K gouverne votre dimensionnement.

La capture d'écran ci-dessous montre la page de référence sur le flambement de CalcSteel, qui explique chaque cas de K avec des diagrammes interactifs. L'article complet Diagrammes de Flambement dans la section documentation présente la théorie sous-jacente avec la formule d'Euler et les six cas classiques.

Après avoir examiné des centaines de projets d'étudiants et de publications de forums (r/StructuralEngineering sur Reddit est une mine d'or), voici les erreurs liées à K qui reviennent sans cesse :

1. Utiliser K = 1,0 partout « pour être conservateur ». C'est sûr pour les ossatures contreventées (K ≤ 1,0 par définition), mais c'est l'opposé de conservateur pour les ossatures non contreventées, où K devrait valoir 1,2 ou plus. Si votre ossature rigide n'a aucun contreventement et que vous avez utilisé K = 1,0, vous avez surestimé la capacité de chaque poteau.
2. Supposer qu'une liaison est « encastrée » sans vérifier. Une platine de cisaillement ou une liaison par cornières offre une résistance au moment quasiment nulle — c'est une articulation, pas un encastrement. Seules les liaisons explicitement conçues pour transférer un moment (platines d'about, semelles directement soudées) justifient K < 1,0. Même dans ce cas, le K recommandé de 0,65 (et non 0,50) tient compte du fait que la liaison n'est pas parfaitement rigide.
3. Oublier que Kx ≠ Ky. Le flambement selon l'axe fort et selon l'axe faible a des longueurs libres et des restrictions d'appui différentes. Un poteau bloqué à mi-hauteur par une lisse voit son Ky effectivement réduit de moitié (K plus petit ou L plus petit), tandis que Kx peut rester à la hauteur d'étage complète. Vérifiez toujours les deux axes.
4. Ignorer le déplacement latéral au premier niveau. Les poteaux du rez-de-chaussée dans les ossatures rigides ont souvent le K le plus élevé, car la liaison de la base avec la fondation a une rigidité finie. Si l'abaque d'alignement donne K = 2,5 pour le rez-de-chaussée mais 1,3 pour les étages supérieurs, ce sont les poteaux du rez-de-chaussée qui gouvernent.
5. Ne pas mettre à jour K après l'ajout d'un contreventement. Si vous ajoutez un contreventement diagonal à une ossature auparavant non contreventée, K chute de ≥ 1,0 à ≤ 1,0 pour chaque poteau de cette travée contreventée. Cela peut permettre une économie de poids significative — mais seulement si vous mettez réellement à jour K dans le modèle.

Parcourons une vérification complète selon l'AISC 360-22 LRFD pour un poteau W200x46 (4 m, A572 Gr. 50, K = 1,0), afin que vous puissiez suivre dans CalcSteel ou à la main.

Étape 1 — Propriétés de la section. D'après le Manuel AISC (ou la base de profilés de CalcSteel) : A = 5 890 mm², I_y = 15,4 × 10⁶ mm⁴, r_y = 51,3 mm. Acier : E = 200 000 MPa, F_y = 345 MPa.

Étape 2 — Élancement. KL/r = 1,0 × 4 000 / 51,3 = 78,0. Comparez avec l'élancement de transition : 4,71√(E/F_y) = 4,71√(200 000/345) = 113,4. Comme 78,0 < 113,4, le poteau se trouve dans la plage de flambement inélastique.

Étape 3 — Contrainte d'Euler. F_e = π²E / (KL/r)² = π² × 200 000 / 78,0² = 324,4 MPa.

Étape 4 — Contrainte critique. F_cr = 0,658^(F_y/F_e) × F_y = 0,658^(345/324,4) × 345 = 0,658^1,063 × 345 = 221 MPa.

Étape 5 — Capacité de dimensionnement. φP_n = φ × F_cr × A = 0,9 × 221 × 5 890 / 1 000 = 1 172 kN.

Répétez maintenant avec K = 0,65 : KL/r descend à 50,7, F_e = 768 MPa, F_cr = 286 MPa, φP_n = 1 517 kN — 30% de capacité en plus simplement en démontrant que vos extrémités sont encastrées.

Et avec K = 2,0 : KL/r = 156 (au-dessus de la transition), F_cr = 0,877 × 81 = 71 MPa, φP_n = 377 kN — le poteau a perdu trois quarts de sa résistance.

Dans CalcSteel, tous ces chiffres apparaissent dans le panneau de vérification du dimensionnement AISC Compression. La capture d'écran ci-dessous montre le même calcul s'exécutant en direct — vous pouvez modifier K et observer le taux d'utilisation se mettre à jour en temps réel.

Ce guide traite du flambement axial (par flexion) des poteaux. L'état-limite de stabilité équivalent pour les poutres est le déversement (flambement latéral avec torsion, LTB) — à vérifier chaque fois qu'une barre est soumise à la flexion en plus de la compression.
