Flexion composée en acier : l'interaction AISC H1 expliquée

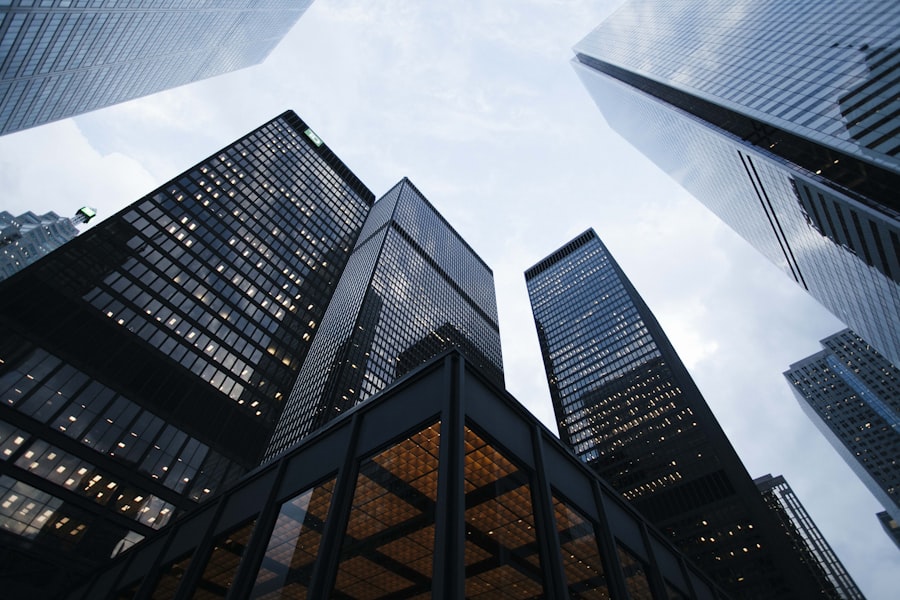

La plupart des éléments en acier reprennent plus d'un type d'effort interne. Un poteau dans un portique rigide résiste simultanément à la compression axiale des charges de gravité et aux moments de flexion des charges latérales. Ce chargement combiné, axial et flexion, est la caractéristique déterminante d'un poteau-poutre.

La difficulté est que l'effort axial et le moment de flexion interagissent : la compression axiale amplifie les moments de flexion par les effets P-δ (à l'échelle de l'élément) et P-Δ (à l'échelle de l'étage), tandis que la flexion réduit la capacité axiale effective en créant une distribution de contraintes non uniforme sur la section.

Le chapitre H de l'AISC 360-22 traite cette interaction avec une paire d'équations qui doivent être satisfaites simultanément. Le taux d'utilisation combiné doit rester inférieur ou égal à 1,0. Comprendre ces équations est essentiel : elles gouvernent le dimensionnement de chaque poteau d'un portique rigide, de chaque assemblage de contreventement et de chaque membrure de treillis sous chargement combiné.

L'AISC fournit deux équations d'interaction pour les profilés doublement symétriques (profilés W, HSS). L'équation correcte dépend de la part de la capacité axiale utilisée :

Quand P_r/P_c ≥ 0.2 (axial modéré à élevé)

H1-1a: P_r/P_c + (8/9)(M_rx/M_cx + M_ry/M_cy) ≤ 1.0

Quand P_r/P_c < 0.2 (axial faible, flexion dominante)

H1-1b: P_r/(2P_c) + (M_rx/M_cx + M_ry/M_cy) ≤ 1.0

Où : - P_r = résistance axiale requise (charge pondérée) - P_c = résistance axiale disponible = φP_n (LRFD) ou P_n/Ω (ASD) - M_rx, M_ry = résistance en flexion requise selon les axes fort et faible - M_cx, M_cy = résistance en flexion disponible selon les axes fort et faible

Le facteur 8/9 dans H1-1a signifie que, lorsque la charge axiale est importante, les termes de moment sont pondérés à 89%, un léger assouplissement qui tient compte de la redistribution bénéfique dans les sections robustes. Quand l'axial est faible (H1-1b), la capacité totale en flexion est disponible, mais le terme axial est réduit de moitié.

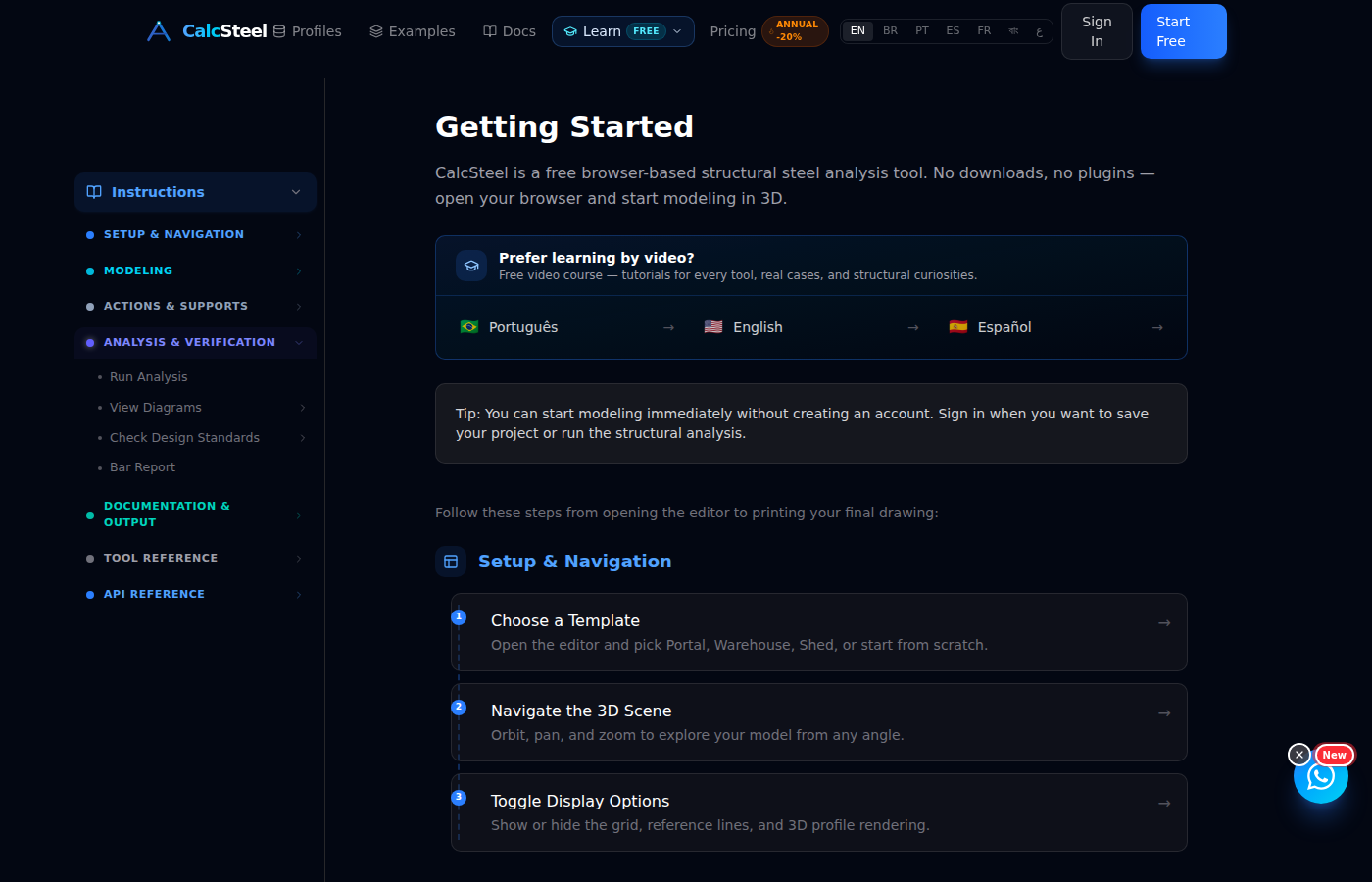

Astuce CalcSteel : le moteur d'analyse évalue les deux équations à chaque nœud et rapporte le taux d'interaction gouvernant. Les couleurs passent du vert (< 0,7) au jaune, puis au rouge (proche de 1,0).

Exemple résolu : poteau intérieur, W310×97

Données : - Hauteur du poteau : KL = 6.0 m (axe fort), KL = 6.0 m (axe faible) - Acier : A992 (F_y = 345 MPa) - P_u = 800 kN (compression axiale pondérée) - M_ux = 150 kN·m (moment pondéré selon l'axe fort) - M_uy = 0 (aucun moment selon l'axe faible) - Entièrement contreventé dans les deux directions aux niveaux des planchers

Étape 1 : capacité axiale

W310×97: A = 12300 mm², r_x = 135 mm, r_y = 77 mm

Élancement : KL/r_y = 6000/77 = 77.9 (gouverne)

F_e = π²E/(KL/r)² = π²(200000)/(77.9)² = 325.7 MPa

Puisque KL/r ≤ 4.71√(E/F_y) = 113.4: F_cr = 0.658^(F_y/F_e) × F_y = 0.658^(1.059) × 345 = 0.651 × 345 = 224.6 MPa

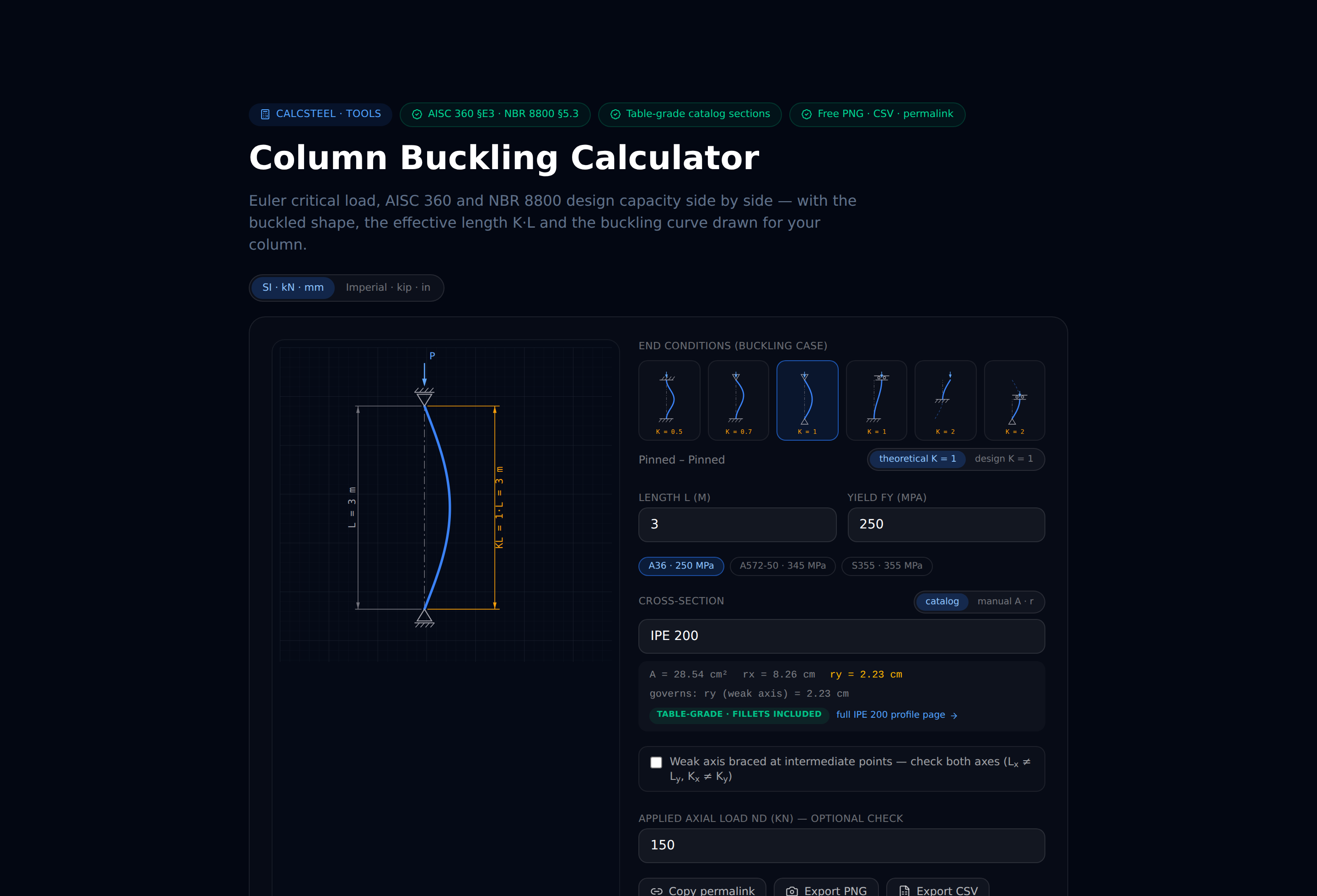

φP_n = 0.90 × 224.6 × 12300 × 10⁻³ = 2488 kN → mais en utilisant les tableaux AISC: φP_n ≈ 1620 kN (la valeur tabulée est plus précise). Vérifiez φP_n instantanément avec la calculatrice de flambement de poteau gratuite, sans inscription requise.

Étape 2 : capacité en flexion

W310×97: Z_x = 1440 cm³, S_x = 1280 cm³

Avec L_b ≤ L_p (entièrement contreventé): φM_nx = 0.90 × 345 × 1440 × 10⁻³ = 447 kN·m

Étape 3 : vérification de l'interaction

P_r/P_c = 800/1620 = 0.494 → ≥ 0.2, utiliser H1-1a

H1-1a: 0.494 + (8/9)(150/447 + 0) = 0.494 + 0.889 × 0.336 = 0.494 + 0.299 = 0.793 ≤ 1.0 ✓

Le taux d'utilisation est de 79,3%. La section convient avec 21% de réserve.

L'analyse du premier ordre suppose que la structure reste dans sa géométrie initiale. Mais lorsque la compression axiale est présente, la configuration déformée crée des moments supplémentaires : les effets du second ordre.

Effet P-δ (à l'échelle de l'élément)

La force axiale P agissant à travers la déflexion δ de l'élément crée un moment supplémentaire P×δ le long de la longueur de la barre. Cela amplifie le moment à mi-portée dans tous les éléments, même dans les portiques indéplaçables.

Effet P-Δ (à l'échelle de l'étage)

La charge de gravité totale agissant à travers le déplacement latéral Δ de l'étage crée un moment de renversement qui doit être repris par le système de contreventement latéral. Cela amplifie les moments d'extrémité des poteaux dans les portiques déplaçables.

Comment prendre en compte les effets du second ordre

L'AISC permet trois approches :

1. Analyse rigoureuse du second ordre : le logiciel itère, mettant à jour la géométrie avec la configuration déformée jusqu'à trouver l'équilibre. Le moteur de CalcSteel le fait automatiquement.
2. Méthode approchée B₁-B₂ (Annexe 8 de l'AISC) : amplifier les moments du premier ordre : M_r = B₁ × M_nt + B₂ × M_lt, avec B₁ = C_m / (1 − P_r/P_e1) ≥ 1.0 (amplificateur indéplaçable) et B₂ = 1 / (1 − ΣP_story/ΣP_e_story) (amplificateur déplaçable).
3. Méthode de l'analyse directe : appliquer des charges notionnelles et réduire la rigidité ; alors K = 1.0 toujours.

Pour notre exemple, si l'analyse du premier ordre donne M_ux = 150 kN·m et B₁ = 1.05, B₂ = 1.12:

M_r = 1.05 × 130 + 1.12 × 20 = 136.5 + 22.4 = 158.9 kN·m

Le moment amplifié est 6% plus élevé, ce qui augmente le taux d'interaction de 0,793 à 0,816.

La Section H1 a besoin de moments du second ordre, et pour une barre contreventée (sans déplacement latéral) le chemin le plus rapide vers eux est l'amplificateur B₁ de l'Annexe 8 de l'AISC 360-22. Toute sa valeur vient de deux nombres, et celui qu'on se trompe le plus souvent est le facteur de moment uniforme équivalent Cₘ.

Le facteur Cₘ : lire le gradient de moment

Pour une barre sans charge transversale entre ses appuis :

Cₘ = 0,6 − 0,4(M₁/M₂)

M₁ et M₂ sont le plus petit et le plus grand moment d'extrémité. Le rapport M₁/M₂ est pris positif en courbure inverse (double) et négatif en courbure simple. La courbure simple est le pire cas : elle pousse Cₘ vers 1,0, car le pic de moment reste près de la mi-portée, là où la flèche P-δ est la plus grande.

Lorsqu'il y a une charge transversale entre appuis, Cₘ = 1,0 est la valeur sûre par défaut, ou utilisez la Table A-8-1 de l'AISC (par exemple 0,85 pour une barre bi-articulée sous charge concentrée centrale).

L'amplificateur B₁

B₁ = Cₘ / (1 − α P_r/P_e1) ≥ 1,0, avec α = 1,0 (LRFD) ou 1,6 (ASD).

P_e1 est la charge de flambement élastique dans le plan de flexion, P_e1 = π²EI*/(L_c1)², avec K₁ = 1,0. Plus la demande axiale P_r est proche de P_e1, plus B₁ mord fort.

Comparaison résolue, notre W310×97

Même poteau intérieur que précédemment : KL = 6,0 m, P_r = 800 kN. Avec r_x = 135 mm, I_x = A r_x² = 12300 × 135² = 224 × 10⁶ mm⁴, donc P_e1 = π²(200000)(224×10⁶)/6000² = 12290 kN et P_r/P_e1 = 0,065. Trois gradients de moment :

• Courbure inverse (M₁/M₂ = +0,6) : Cₘ = 0,6 − 0,4(0,6) = 0,36 → B₁ = 0,36/0,935 = 0,39 → ramené à 1,00
• Courbure simple (M₁/M₂ = −0,5) : Cₘ = 0,80 → B₁ = 0,80/0,935 = 0,86 → ramené à 1,00
• Moment uniforme (M₁/M₂ = −1,0) : Cₘ = 1,00 → B₁ = 1,00/0,935 = 1,07

Un poteau trapu et contreventé, dont l'axial est bien en dessous de P_e1, n'amplifie presque pas : le plancher B₁ ≥ 1,0 l'emporte dans deux des trois cas. C'est pourquoi l'exemple précédent pouvait utiliser directement le moment d'extrémité.

Où B₁ mord vraiment : l'élancement

L'amplification croît quand P_r se rapproche de P_e1, ce qui arrive lorsque la barre devient élancée. Si le même poteau était non contreventé sur 12 m dans le plan de flexion (sa capacité axiale P_c chuterait aussi, vérifiée à part), P_e1 tombe au quart, car il varie en 1/L² : P_e1 = 3070 kN, P_r/P_e1 = 0,26. Avec un moment uniforme, B₁ = 1,0/(1 − 0,26) = 1,35. Cette amplification de 35% fait passer le terme de moment d'axe fort de 0,30 à 0,40 et pousse l'interaction H1-1a de 0,79 à 0,90, la différence entre une section confortable et un quasi-échec.

Astuce CalcSteel : l'analyse rigoureuse du second ordre du moteur intègre déjà le P-δ, il n'applique donc jamais B₁ par-dessus. La voie B₁-B₂ sert à la vérification manuelle et à juger si l'amplification de votre logiciel est cohérente.

La méthode de l'analyse directe (DAM) est l'approche privilégiée dans l'AISC 360-22 (Section C1.1) car elle traite tous les types de portiques sans besoin de facteurs K ni de classification de déplaçabilité.

La DAM exige trois modifications du modèle d'analyse :

1. Charges notionnelles

Appliquer une charge latérale égale à 0,2% de la charge de gravité à chaque niveau (N_i = 0.002 × Y_i). Ces charges représentent les imperfections initiales : la structure n'est jamais parfaitement d'aplomb.

Pour un étage avec Y_i = 2000 kN de charge de gravité: N_i = 0.002 × 2000 = 4 kN appliqués latéralement.

2. Rigidité réduite

Multiplier toutes les rigidités des éléments par 0,80 pour tenir compte des contraintes résiduelles et des imperfections géométriques initiales :

• EI* = 0.8 × τ_b × EI
• EA* = 0.8 × EA

Où τ_b = 1.0 quand P_r/P_y ≤ 0.5, ou τ_b = 4(P_r/P_y)(1 − P_r/P_y) quand P_r/P_y > 0.5.

3. K = 1.0

Avec les réductions de rigidité et les charges notionnelles en place, utiliser K = 1.0 pour tous les poteaux. Aucun abaque d'alignement n'est nécessaire.

Pourquoi la DAM est préférable

• Élimine la subjectivité de la détermination du facteur K
• Capture correctement l'effet des poteaux de gravité (poteaux qui dépendent du portique rigide pour leur stabilité)
• Fonctionne pour les portiques irréguliers, les poteaux en porte-à-faux et toute géométrie
• Offre une fiabilité plus cohérente selon les différentes configurations de portiques

Lorsqu'un poteau d'angle ou un poteau dans un angle rentrant reçoit des moments selon les deux axes, l'équation d'interaction inclut les trois termes :

P_r/P_c + (8/9)(M_rx/M_cx + M_ry/M_cy) ≤ 1.0

Le terme de moment sur l'axe faible M_ry/M_cy domine souvent parce que: - M_cy est bien plus petit que M_cx (la capacité en flexion sur l'axe faible représente 30-50% de celle de l'axe fort pour les profilés W) - même un petit moment sur l'axe faible consomme une grande fraction de la capacité disponible

Exemple : ajout d'un moment sur l'axe faible

En utilisant notre W310×97 avec P_u = 800 kN, M_ux = 150 kN·m, en ajoutant M_uy = 30 kN·m:

W310×97: Z_y = 690 cm³ φM_ny = 0.90 × 345 × 690 × 10⁻³ = 214 kN·m

H1-1a: 0.494 + (8/9)(150/447 + 30/214) = 0.494 + 0.889(0.336 + 0.140) = 0.494 + 0.889 × 0.476 = 0.494 + 0.423 = 0.917 ≤ 1.0 ✓

Le taux d'utilisation est passé de 79% à 92% : l'ajout de seulement 30 kN·m de moment sur l'axe faible a presque saturé la section. C'est pourquoi les poteaux d'angle sont souvent les éléments critiques d'un bâtiment.

Stratégies de dimensionnement pour la flexion biaxiale

1. Utiliser des HSS carrés ou ronds : capacité égale selon les deux axes, idéal pour les poteaux d'angle
2. Orienter les profilés W judicieusement : axe fort orienté vers la direction du moment le plus important
3. Ajouter un contreventement sur l'axe faible : réduit K et augmente la capacité disponible
4. Augmenter la section : parfois la solution la plus économique est un profilé W plus lourd

1. Utiliser des moments du premier ordre sans amplification

Les équations d'interaction exigent des moments du second ordre (amplifiés). Utiliser directement des moments du premier ordre n'est pas sécuritaire, en particulier pour les poteaux élancés soumis à des charges axiales élevées. Toujours appliquer l'amplification B₁-B₂ ou utiliser une analyse du second ordre.

2. Oublier de vérifier les deux axes indépendamment

Même pour une flexion uniaxiale, le poteau doit passer la vérification en compression pure selon l'axe faible. Un poteau qui satisfait l'équation d'interaction selon l'axe fort peut encore échouer par flambement selon l'axe faible si KL_y/r_y est grand.

3. Utiliser le mauvais facteur K

Pour la méthode de la longueur efficace, K dépend des conditions d'extrémité et du fait que le portique soit déplaçable ou indéplaçable. Utiliser K = 1.0 avec la méthode de la longueur efficace n'est pas sécuritaire pour les portiques déplaçables. La méthode de l'analyse directe évite entièrement ce problème.

4. Ignorer les poteaux de gravité

Les poteaux reliés par des poutres articulées (poteaux de gravité) transfèrent leur instabilité aux poteaux du portique rigide. Le portique rigide doit stabiliser toute la charge de gravité tributaire, pas seulement la sienne. La DAM avec charges notionnelles traite cela correctement.

5. Compter deux fois l'amplification des moments

Si vous exécutez une analyse du second ordre dans un logiciel, les résultats incluent déjà les effets P-δ et P-Δ. Appliquer B₁-B₂ par-dessus une analyse du second ordre compte l'amplification deux fois et est excessivement conservateur.

6. Ne pas vérifier l'interaction pour chaque combinaison de charges

La combinaison gouvernante pour un poteau-poutre peut différer de la combinaison gouvernante pour la poutre ou le poteau seuls. Les combinaisons avec charges latérales (vent, séisme) augmentent le moment tout en réduisant la charge axiale : vérifier toutes les combinaisons.

Le moteur d'analyse structurelle de CalcSteel gère l'ensemble du flux de dimensionnement des poteaux-poutres sans intervention manuelle :

Analyse du second ordre

Le moteur effectue une analyse géométriquement non linéaire rigoureuse qui capture directement les effets P-δ et P-Δ. Aucune approximation B₁-B₂ n'est nécessaire : les efforts dans les éléments incluent déjà l'amplification.

Méthode de l'analyse directe intégrée

L'analyse applique :

• Des charges notionnelles à 0,2% de la charge de gravité de chaque niveau
• Une réduction de rigidité (0.8τ_b EI, 0.8EA)
• K = 1.0 pour tous les éléments

Cela est effectué automatiquement conformément aux exigences de l'AISC C1.1.

Vérification de l'interaction en chaque point

Le moteur évalue l'équation d'interaction H1 en plusieurs points le long de chaque élément (pas seulement aux extrémités). Cela permet de détecter les cas où l'interaction maximale se produit à mi-portée en raison de l'amplification P-δ.

Toutes les combinaisons de charges

Chaque combinaison de charges de l'ASCE 7 est vérifiée. Le rapport de résultats indique :

• La combinaison gouvernante pour chaque élément
• Les taux d'utilisation individuels de l'effort axial et du moment
• Le taux d'interaction combiné
• Une visualisation par code couleur (vert/jaune/rouge)

Optimisation

Si un élément échoue à la vérification d'interaction, l'optimiseur de section suggère le profilé le plus léger qui satisfait tous les états limites pour toutes les combinaisons. Si un élément est significativement sous-utilisé, il suggère une alternative plus légère.

Le dimensionnement complet du poteau-poutre, depuis l'application des charges jusqu'à la vérification normative en passant par l'analyse du second ordre, s'exécute en quelques secondes pour toute la structure.
