Estructura de acero para centros de datos de IA: el esqueleto detrás del cómputo

La construcción de infraestructura de IA es la mayor historia del acero en 2026. Los inicios de obra de centros de datos en EE. UU. alcanzaron unos USD 77,700 millones en 2025 — aproximadamente +190% interanual, según datos de Dodge reportados por Equipment World — y UBS proyecta un gasto global en infraestructura de IA de alrededor de USD 500,000 millones en 2026, frente a ~USD 375,000 millones en 2025. Detrás de cada uno de esos megaproyectos hay un héroe sin glamur: un esqueleto de acero estructural. Un solo campus hiperescala puede consumir hasta unas 20,000 toneladas de acero estructural (Zekelman Industries, vía Fastmarkets) — vertidas en vigas de entrepiso, cerchas de techo y mezanines que nadie fotografía pero de los que todos dependen.

La mayoría de los artículos sobre el auge de la IA se detienen en el dinero. Este recorre la estructura real. Tomamos una sala de datos real y la diseñamos pieza por pieza — la viga de piso bajo una fila de racks de IA, el techo de 24 m que debe librar la sala blanca sin una sola columna — y cada número que vas a leer proviene de un motor real de elementos finitos, no de una regla empírica. Verás una viga laminada de cubierta reprobar una verificación de flecha en L/109, y una cercha de techo del mismo tonelaje aprobarla en L/507. Después podrás reproducir tú mismo el ejemplo de la viga de piso en la calculadora en vivo incrustada más abajo en esta página.

Esta guía está escrita para tres lectores a la vez:

• Estudiantes de ingeniería — cada ejemplo resuelto muestra la trayectoria de cargas, los diagramas y la verificación que gobierna, con comprobaciones a mano donde la estática lo permite.
• Ingenieros estructurales en ejercicio — los números están validados por el motor contra la teoría de forma cerrada, y los ejemplos exponen las trampas (gobierna la flecha, no la resistencia) que hacen que las salas de datos sean distintas de los edificios que dimensionaste el año pasado.
• Profesionales de centros de datos y misión crítica — si compras, planificas u operas estos inmuebles, este es el mapa en lenguaje llano de por qué la estructura cuesta lo que cuesta y por qué "agregar más racks" es una pregunta estructural.

Empecemos por la pregunta obvia: ¿por qué prácticamente todo centro de datos serio es un edificio de acero?

En la economía de un centro de datos, el cronograma es el rey. Goldman Sachs Research espera que la demanda eléctrica de centros de datos crezca alrededor de 50% hasta ~92 GW en 2027 — y cada semana que una sala sigue sin terminar es una semana de cómputo sin vender sobre hardware que ya se está depreciando. El acero gana esta carrera por razones estructurales, no sentimentales:

• Velocidad hasta la energización. La estructura de acero se fabrica en taller mientras el sitio todavía mueve tierra. Columnas, vigas y cerchas llegan como componentes terminados y se atornillan en una secuencia medida en días por vano. Cuando el reloj de ingresos arranca en la energización, la estructura que se monta más rápido es la que construyes. (Esta es la misma lógica de cronograma que mueve al mercado más amplio — mira nuestro análisis de las tendencias de la construcción en acero para 2026.)
• Grandes luces libres sobre la sala blanca. Los racks, el confinamiento de pasillos fríos/calientes y las rutas de cableado exigen plantas sin interrupciones. Una columna en medio de una sala de datos es una columna en medio de tu distribución de racks para siempre. Los pórticos y las cerchas de acero entregan las luces libres de más de 20 m que exige una sala — más adelante diseñamos una de 24 m en esta guía.
• La prefabricación encaja con la realidad de la mano de obra. Las encuestas del sector reportan capacidad de contratistas ajustada o sobrepasada en más del 70% de los mercados de centros de datos, con la escasez de mano de obra como el principal impulsor de costos (Data Center Knowledge). La fabricación fuera de obra traslada las horas-hombre de una cuadrilla escasa en sitio a un taller productivo — el argumento central de la construcción modular en acero, y en ningún lado aplica con más fuerza que aquí.
• Tolerancia al cambio para aumentos de densidad. Los ciclos de renovación del hardware de IA son brutales: los racks para los que diseñas hoy serán reemplazados por otros más pesados. Una estructura de acero puede reforzarse, reapuntalarse y reanalizarse barra por barra. Reforzar una viga es un fin de semana de soldadura; reforzar una losa de concreto es una conversación de demolición.
• Incombustible por naturaleza. El acero no arde ni alimenta un incendio — un requisito de base cuando el contenido del edificio vale órdenes de magnitud más que el edificio, y la estrategia de protección contra incendios (detección, supresión, compartimentación) se ingenia alrededor de una estructura que se mantiene predecible.

Nada de esto es exclusivo de un hiperescalador o una región — por eso el segmento de centros de datos se ha convertido en uno de los clientes de más rápido crecimiento del acero estructural. Pero "es un edificio de acero" es solo la primera frase de la historia. ¿Qué tipo de edificio de acero? Esa es la pregunta de anatomía, y viene a continuación.

Quita el cerramiento y un centro de datos es una pequeña familia de estructuras de acero haciendo trabajos muy distintos. Entender quién carga qué es la vía más rápida para entender dónde vive realmente el tonelaje — y el riesgo de ingeniería.

La envolvente: pórticos o cerchas sobre la sala

La estructura primaria es una serie de marcos transversales — ya sea pórticos rígidos o techos en cercha sobre columnas — que se repiten a lo largo del edificio con una modulación regular. Su único trabajo no negociable: salvar todo el ancho de la sala blanca sin columnas interiores, para que la distribución de racks responda al plan de TI, no a la estructura. Más adelante en esta guía intentamos una luz de 24 m de las dos maneras — con viga laminada y con cercha — y dejamos que el motor FEM sea el árbitro.

El piso de la sala blanca

Bajo los racks está el "piso de oficinas" más cargado que diseñarás jamás: una losa sobre vigas de acero, dimensionada para filas de racks, pasillos de confinamiento y el tránsito de mantenimiento entre ellos. Aquí es donde las cargas se vuelven genuinamente inusuales — la próxima sección les pone números, y el Ejemplo resuelto 1 diseña una viga real de piso de racks.

Entrepisos eléctricos y mecánicos

Los tableros, sistemas UPS, salas de baterías y manejadoras de aire suelen vivir en entrepisos de acero apilados junto a la sala o encima de ella. Son plataformas pesadas y sensibles a la vibración por derecho propio — a menudo con cargas de equipos muy superiores a cualquier cosa dentro de la sala misma — y se apoyan en la misma estructura.

El techo que carga los servicios del edificio

Aquí está el detalle que los recién llegados pasan por alto: en una sala de datos, la estructura de techo no solo mantiene la lluvia afuera. Bandejas portacables, busways, ductos, tuberías y sistemas de confinamiento cuelgan del acero del techo. Cada viga de cubierta o cordón inferior de cercha funciona además como espina dorsal de servicios, y esas instalaciones suspendidas agregan carga real y permanente a lo largo de toda la luz. Diseña el techo solo para el clima y habrás diseñado la mitad del techo.

Patios de equipos y bases de generadores

Fuera de la envolvente, generadores, transformadores y chillers descansan sobre sus propias fundaciones y bases — objetos discretos y muy pesados cuyos soportes, acero de acceso y pantallas se conectan de vuelta al paquete estructural.

Muros de seguridad y pantallas

Los muros pantalla perimetrales, barreras de seguridad y pantallas acústicas completan el alcance en acero. Individualmente menores, en conjunto son una partida real en un campus medido en miles de toneladas.

Cada una de estas estructuras se dimensiona por sus cargas — y las cargas de un centro de datos no se parecen a nada de un edificio convencional. Eso merece su propia sección.

¿Qué es una carga de diseño de piso? Una carga de diseño de piso es el peso por metro cuadrado que un piso debe soportar con seguridad — equipos, personas, cableado y una previsión para el futuro — expresado en kN/m² (o psf). Cada viga, columna y conexión bajo ese piso se dimensiona alrededor de este único número, así que elegirlo bien es todo el juego.

Ahora pon los números de un centro de datos junto a esa definición y el problema queda en foco:

• Oficinas: típicamente 2.4–3 kN/m² — la conocida clase de 50 psf a la que está calibrada la intuición de la mayoría de los entramados de piso.
• Salas de datos modernas: comúnmente publicadas en 7.2–12 kN/m² (150–250 psf) — ya tres a cuatro veces la cifra de oficinas.
• Salas con densidad de IA: tendiendo a 12–15+ kN/m² con la llegada de racks densos en GPU y refrigerados por líquido. Los racks de IA individuales pesan hoy comúnmente 1.5–2 toneladas cada uno, y las hojas de ruta de los fabricantes apuntan más allá de 3 toneladas.

En otras palabras: el piso de una sala de IA puede cargar cuatro a cinco veces la carga de diseño del edificio de oficinas de al lado — y a diferencia de una oficina, donde la carga es una multitud estadística de personas y mobiliario, aquí es hardware real, permanente y estacionado. Filas de cargas puntuales de 1.5–2 t desfilando por los pasillos, presentes desde el día uno y más pesadas en cada renovación.

Y el piso es solo la mitad de la historia de cargas:

• Servicios suspendidos a lo largo del techo. Como mostró la sección de anatomía, busways, bandejas portacables, ductos y tuberías cuelgan del acero del techo — y agregan carga permanente real a lo largo de cada luz, parte de los 15 kN/m completos que cargamos en los ejemplos de techo más adelante. Es una gran razón por la que el techo "simple" resulta no ser simple.
• Generadores y transformadores como cargas puntuales pesadas. La generación de respaldo y los equipos de distribución eléctrica llegan como objetos discretos de varias toneladas. Ya sea a nivel de terreno o sobre entrepisos, sus soportes se diseñan alrededor de cargas concentradas, no de cargas por área.
• Sensibilidad a la vibración. El equipamiento de TI — en especial los medios giratorios y la refrigeración de precisión — es sensible a la vibración del piso de un modo que los ocupantes de una oficina nunca son. Eso empuja el diseño de la sala de datos más allá de "suficientemente fuerte" hacia "suficientemente rígido", con la flecha y el comportamiento dinámico tomando el rol que gobierna. Retén esa idea: en los ejemplos resueltos que vienen, la rigidez — no la resistencia — decide absolutamente todos los tamaños de barra. Si el tema te interesa, profundizamos en servicio, flecha y vibración en el diseño en acero.

Suficiente contexto. Pongamos una viga bajo una fila de racks de IA y corramos los números reales.

Suficiente contexto — dimensionemos acero de verdad. El planteo es un vano típico de piso de sala de datos de IA: vigas salvando 9 m, separadas 3 m entre sí, cargando una carga de diseño de piso de 12 kN/m² (el extremo de 250 psf del rango publicado para salas de datos). Corrimos el análisis completo en el motor FEM de CalcSteel, y cada número de abajo sale directamente de él — validado contra la teoría de forma cerrada.

Paso 1 — de carga por área a carga lineal

Cada viga recoge la carga de la mitad de la separación a cada lado — su ancho tributario de 3 m:

• w = q × ancho tributario = 12 kN/m² × 3 m = 36 kN/m

Son 36 kN en cada metro de viga — más que el peso de un rack de IA pesado en cada metro, antes de que los racks siquiera entren rodando. Compáralo con una viga de oficina a la misma separación, que cargaría apenas 9 kN/m.

Paso 2 — reacciones y esfuerzos internos

Para una viga simplemente apoyada bajo carga uniforme, el motor reporta:

• Reacciones: R = 162 kN en cada extremo (= wL/2 = 36 × 9 / 2 — exacto).
• Diagrama de cortante: V_max = 162 kN en los apoyos, cruzando por cero en el centro de la luz.
• Momento flector: M_max = 364.5 kN·m en el centro de la luz — exactamente wL²/8, la comprobación de forma cerrada con la que el resultado FEM coincide al decimal.

Si quieres la teoría detrás de esos diagramas, nuestro pilar sobre diagramas de fuerza cortante y momento flector los construye desde los primeros principios.

Paso 3 — elegir un perfil y verificar resistencia

Elegimos un IPE 550 en acero clase S355/A992 (f_y = 355 MPa, E = 200 GPa). A 105.52 kg/m, la viga de 9 m pesa 949.7 kg — rozando la tonelada de acero para una sola viga de piso. Su capacidad elástica a momento es M_rd = 836.8 kN·m, así que:

• Utilización = 364.5 / 836.8 = 0.44

Solo se usa el 44% de la resistencia. Por resistencia sola, esta viga parece descomunalmente sobredimensionada — podrías tentarte a bajar dos o tres perfiles. No lo hagas. Todavía.

Paso 4 — la verificación que realmente gobierna: la flecha

El motor calcula una flecha en el centro de la luz de 23.7 mm, que es L/379 sobre los 9 m de luz. El límite habitual para pisos es L/360 (25 mm aquí), así que el IPE 550 pasa — pero apenas, con cerca de 5% de margen de rigidez contra un 56% de margen de resistencia.

Esa asimetría es la lección más importante del diseño de pisos de centros de datos: bajo cargas de densidad de racks, gobierna la rigidez, no la resistencia. Un perfil más liviano seguiría cargando el momento con comodidad y reprobaría de plano la verificación de flecha. En una sala llena de equipos de TI sensibles a la vibración, pisos técnicos elevados y tramos rígidos de busway, ese límite de flecha no es burocracia — es lo que mantiene la sala blanca en servicio. Más sobre verificaciones de capacidad de vigas en nuestra guía de capacidad de carga de vigas de acero.

Aquí va una pregunta que todo propietario hace cuando se propone convertir un edificio convencional: ¿cuánto acero más necesita realmente una sala de IA? Para responderla con honestidad, mantuvimos todo idéntico — misma luz de 9 m, misma separación de vigas de 3 m, mismo acero clase S355, mismo límite L/360 — y cambiamos solo la carga de diseño de piso. Un vano como oficina, otro como sala de IA.

El vano de oficina: 3 kN/m²

Un piso de oficina a 3 kN/m² (la clase de 50 psf) pone w = 9 kN/m en cada viga. El motor lo ajusta a un IPE 360 de 57.09 kg/m:

• M_max = 91.1 kN·m, utilización 0.29
• Flecha 24.4 mm = L/368 → pasa L/360
• Masa de la viga: 513.8 kg

El vano de IA: 12 kN/m²

Cambia a la carga de densidad de IA de 12 kN/m² (w = 36 kN/m) y el vano necesita el IPE 550 del Ejemplo resuelto 1: M_max = 364.5 kN·m, utilización 0.44, flecha 23.7 mm = L/379, masa 949.7 kg.

4× la carga, 1.85× el acero

Observa la proporción: la carga se cuadruplicó, pero el acero por viga creció solo 1.85× (513.8 kg → 949.7 kg). ¿Por qué no es 4×? Porque la flecha gobierna ambos vanos — mira qué cerca del límite quedan ambos resultados: L/368 para la oficina, L/379 para la sala de IA, mientras la utilización por resistencia descansa en 0.29 y 0.44. Cuando manda la rigidez, aumentar el peralte (IPE 360 → IPE 550) compra momento de inercia mucho más rápido de lo que agrega kilogramos. El peralte es rigidez barata — un tema que vuelve con fuerza cuando lleguemos al techo.

Hay una advertencia escondida en los mismos números, eso sí. En toda una sala, ese 1.85× se multiplica por cada viga de la sala blanca — una prima estructural que escala hasta tonelajes serios en un campus hiperescala capaz de absorber hasta unas 20,000 toneladas de acero estructural (Zekelman Industries, vía Fastmarkets). Y también corta hacia el otro lado: un edificio de oficinas "convertido" en sala de datos sin tocar la estructura está cargando 4× la carga sobre vigas dimensionadas — y verificadas en rigidez — para la cuarta parte. Por eso el estado límite de servicio, no la resistencia, es la primera conversación de cualquier brief estructural de centro de datos.

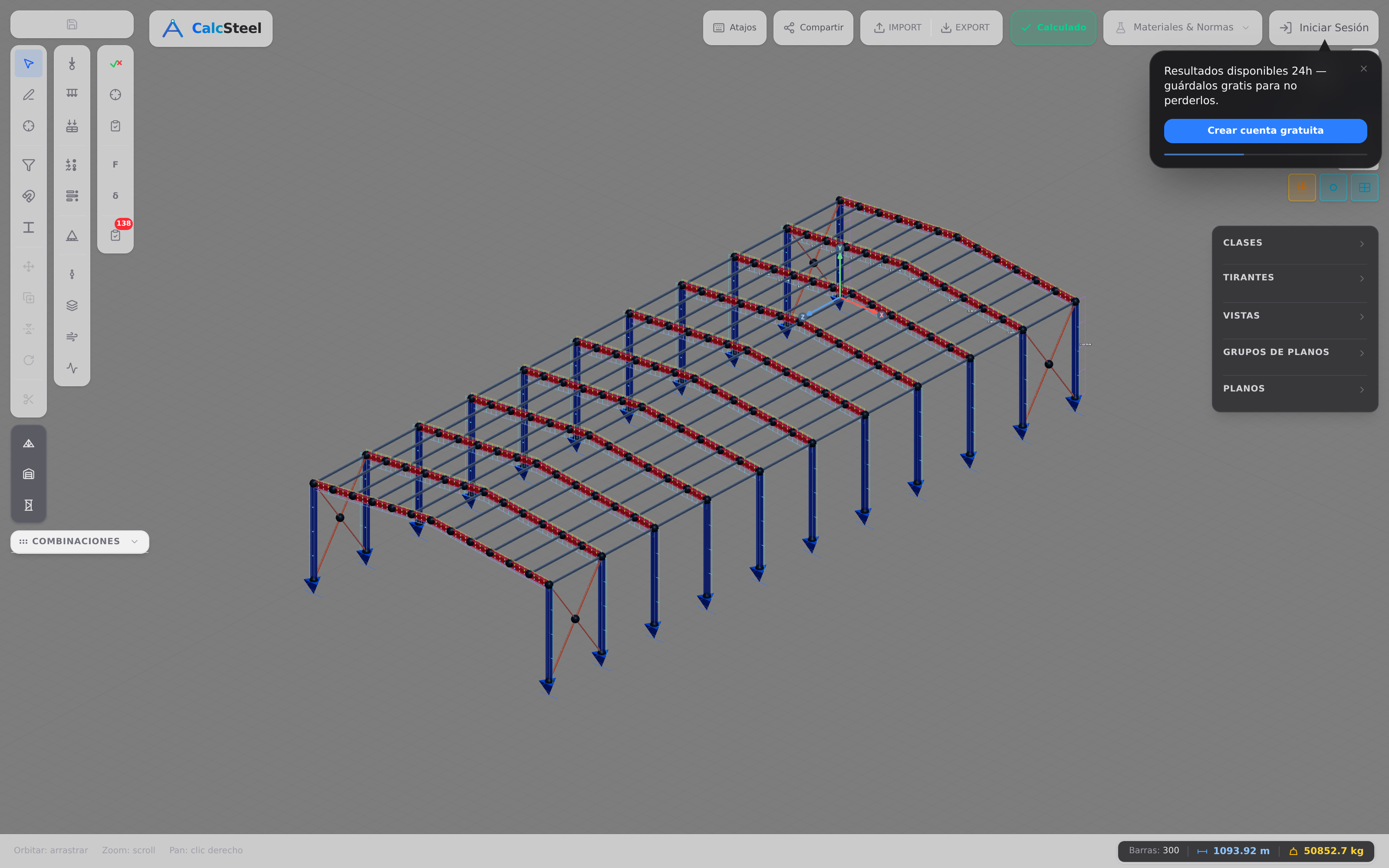

No tienes que creer en nuestros diagramas por fe. La calculadora interactiva de vigas montada justo abajo corre la misma mecánica de forma cerrada contra la que validamos el motor FEM — gratuita, ilimitada y sin necesidad de iniciar sesión para el cálculo.

Intenta reproducir tú mismo el Ejemplo resuelto 1. La receta:

• Perfil: IPE 550 (acero clase S355)
• Luz: 9 m, simplemente apoyada
• Carga uniforme: 36 kN/m (es decir, 12 kN/m² de carga de piso de sala de IA × 3 m de ancho tributario)

Mira aparecer los resultados mientras escribes: reacciones de 162 kN en cada extremo, el diagrama de cortante con pico en los apoyos, el diagrama de momento coronando en 364.5 kN·m en el centro, y una flecha de 23.7 mm = L/379 — pasando por muy poco el límite L/360 de pisos.

Después rómpelo a propósito. Baja a un IPE 450 y observa cómo la flecha reprueba mientras la resistencia sigue pasando — toda la historia de "gobierna la rigidez" de este artículo, en vivo frente a ti. Estira la luz, adelgaza la carga al caso de oficina de 9 kN/m, cambia perfiles hasta sentir dónde muerden los límites. Esa intuición es el objetivo.

¿Prefieres una página completa con más opciones y estados guardados? La misma herramienta vive en la calculadora de vigas de CalcSteel. Y cuando una sola viga deje de ser suficiente — luces continuas, pórticos, las cerchas de techo que vienen a continuación — el editor completo de CalcSteel — un motor FEM 3D real en el navegador — está disponible en un plan genuinamente gratuito (y gratis para estudiantes).

Abajo, a nivel de piso, la historia era la carga. Arriba, en el techo, la historia es la luz. Una sala de datos se gana la vida como sala blanca sin interrupciones: filas de racks, confinamiento de pasillos fríos/calientes y busways aéreos exigen un techo sin columnas en el medio. Una columna en el lugar equivocado no cuesta solo una posición de rack — rompe la geometría del flujo de aire y el trazado de la distribución eléctrica de toda la fila. Así que la estructura de techo sobre la sala tiene que librar rutinariamente 20 m o más de un solo tramo, cargando además los servicios suspendidos debajo.

Probemos primero la jugada obvia: un pórtico con viga de cubierta laminada, el caballo de batalla del acero industrial (cubrimos la tipología a fondo en nuestra guía de diseño de pórticos). Lo modelamos en el motor FEM de CalcSteel — y este necesita FEM, porque un pórtico traslacional con bases empotradas es estáticamente indeterminado; ninguna fórmula manual te da la distribución real de momentos.

• Geometría: 24 m de luz libre, 6 m de altura de alero, bases empotradas.
• Barras: columnas HEB 400, viga de cubierta IPE 600 (122.45 kg/m).
• Cargas: techo más servicios suspendidos con w = 15 kN/m sobre la viga, más una carga lateral de viento de 25 kN.

La verificación de equilibrio del motor cierra exacta — ΣFx = −25 kN contra el viento, ΣFy = 360 kN contra la carga gravitatoria — y la acción de pórtico aparece de inmediato en el diagrama de momentos. La viga de cubierta alcanza Mmax = 726.6 kN·m en el centro de la luz, pero el nudo de barlovento toma 318.7 kN·m y su base empotrada carga −135.7 kN·m. Esa redistribución es todo el sentido de un pórtico: las columnas alivian la viga. En resistencia, el IPE 600 está bien.

Entonces llega la verificación de flecha, y todo se desarma. La flecha en el centro es 220.5 mm — L/109. El límite de techo de L/250 permite apenas 96 mm. No es una falla marginal; el pórtico es más de dos veces demasiado flexible, con 4.80 t de acero adentro (2.94 t solo en la viga de cubierta). La lección se generaliza: en las luces de una sala de datos, una viga laminada se queda sin rigidez mucho antes de quedarse sin resistencia. Tirarle un perfil más pesado es la manera cara de perder despacio. Hay un arreglo más inteligente.

El pórtico falló porque un perfil laminado de 600 mm de peralte es simplemente demasiado bajo para una luz de 24 m. La rigidez escala con el cuadrado del peralte estructural — así que en vez de comprar una viga más pesada, compramos peralte. Entra la cercha de techo tipo Pratt.

• Geometría: 24 m de luz, 1.8 m de peralte, 8 paneles de 3 m, simplemente apoyada.
• Cordones: RHS 200×150×8 (41.92 kg/m). Barras del alma: RHS 150×100×6 (22.45 kg/m), uniones soldadas.
• Cargas: los mismos 15 kN/m de techo más servicios suspendidos, aplicados como cargas de 45 kN en los nudos de panel del cordón superior.

El motor devuelve reacciones de R = 180 kN en cada apoyo — exactas, como exige la simetría. El patrón de esfuerzos es el comportamiento clásico de cercha: el cordón inferior entra en tracción, con pico de +557.7 kN en los paneles centrales; el cordón superior toma −593.8 kN de compresión; las diagonales de extremo bajan 294.5 kN hasta los apoyos.

Aquí viene la parte que nos encanta: puedes verificar el motor FEM a mano. Corta la cercha en el panel junto al centro de la luz y toma momentos respecto del nudo del cordón superior a 9 m — el método de las secciones. El momento ahí es 180×9 − 22.5×9 − 45×6 − 45×3 (esos dos últimos son las cargas de panel a 3 m y 6 m, con sus brazos de palanca) = 1012.5 kN·m, y dividiendo por el peralte de 1.8 m da una fuerza de cordón inferior de 562.5 kN. El motor dice 557.7 kN — una diferencia de 0.9%, explicada por las uniones soldadas: la cercha real se comporta como un pórtico de nudos rígidos con un susurro de flexión secundaria, que la estática pura de nudos articulados ignora. Cuando tu software y tu cálculo a mano discrepan en menos de 1% por una razón que puedes nombrar, puedes confiar en ambos.

¿Y la flecha? 47.3 mm = L/507 — superando el límite L/250 con margen de sobra. Ahora compara la lista de materiales: la cercha completa pesa 3.00 t, contra 2.94 t solo de la viga IPE 600 reprobada. Esencialmente el mismo tonelaje, 4.7× más rígida. Ese es el principio más útil del diseño de techos de gran luz: el peralte compra rigidez; el peso no. La cercha pone su material a 1.8 m de separación en vez de 600 mm, y la geometría hace el resto. Para la teoría completa — disposición de paneles, dimensionado de cordones, cuándo Pratt le gana a Warren — mira nuestra guía de diseño de cerchas de acero.

Una advertencia honesta antes de que salgas corriendo a soldar una: la verificación de fuerzas de cordón de arriba es necesaria, no suficiente. El cordón comprimido todavía debe verificarse a pandeo, y las uniones soldadas por su propia resistencia — señalamos ambos puntos en la lista de verificación de abajo.

Da un paso atrás y mira cada ejemplo resuelto de esta guía. Ninguno se decidió por resistencia. La viga del piso de racks quedó en 0.44 de utilización — 56% de su capacidad a flexión sin usar — y aun así pasó por muy poco su verificación de flecha, con L/379 contra L/360. La viga de oficina pasó en L/368 con utilización 0.29. El pórtico tenía resistencia de sobra y falló espectacularmente en L/109. La cercha ganó por rigidez, en L/507. En un centro de datos, el estado de servicio es el diseño; la resistencia suele venir de acompañante.

¿Por qué los límites son tan implacables aquí? Porque casi todo en el edificio está fijado a la estructura y le importa cuánto se mueve:

• Servicios suspendidos. Busways, bandejas portacables y ductos cuelgan del acero del techo en tramos largos y continuos. Las juntas de busway y los empalmes de bandeja tienen tolerancias apretadas al movimiento relativo — un techo que se flecha 220 mm en 24 m no es una falla estructural, pero puede ser un problema de distribución eléctrica.
• Filas de racks y confinamiento. Los paneles de confinamiento de pasillos fríos/calientes, puertas y deflectores de cielo se construyen a plomo y a escuadra. Una flecha excesiva de piso o techo deforma el recinto, abre fugas de aire y degrada la propia separación de flujos de la que depende la sala.
• Los racks mismos. Filas de gabinetes de 1.5–2 t descansan sobre ese piso. La flecha diferencial entre vanos adyacentes se manifiesta como inclinación a lo largo de una fila.
• Equipos de TI sensibles a la vibración. Los medios giratorios y el hardware de precisión detestan la vibración del piso, así que los pisos de salas de datos se empujan hacia diseños más rígidos y de mayor frecuencia que lo que una oficina jamás necesitaría. La rigidez frente a la flecha estática y la rigidez frente a la vibración perceptible son dos caras de la misma moneda.

Los límites de trabajo que usamos son los publicados habituales: L/360 para pisos y L/250 para techos — y los propietarios de misión crítica frecuentemente especifican valores más estrictos. Nuestros números muestran lo apretado que es el juego en realidad: la viga de piso IPE 550 pasó con cerca de 5% de margen (L/379 vs L/360), y el techo necesitó un cambio de sistema estructural, no un perfil más grande, para ir de L/109 a L/507. Si dimensionaras cualquiera de esas barras solo por resistencia, habrías entregado una falla.

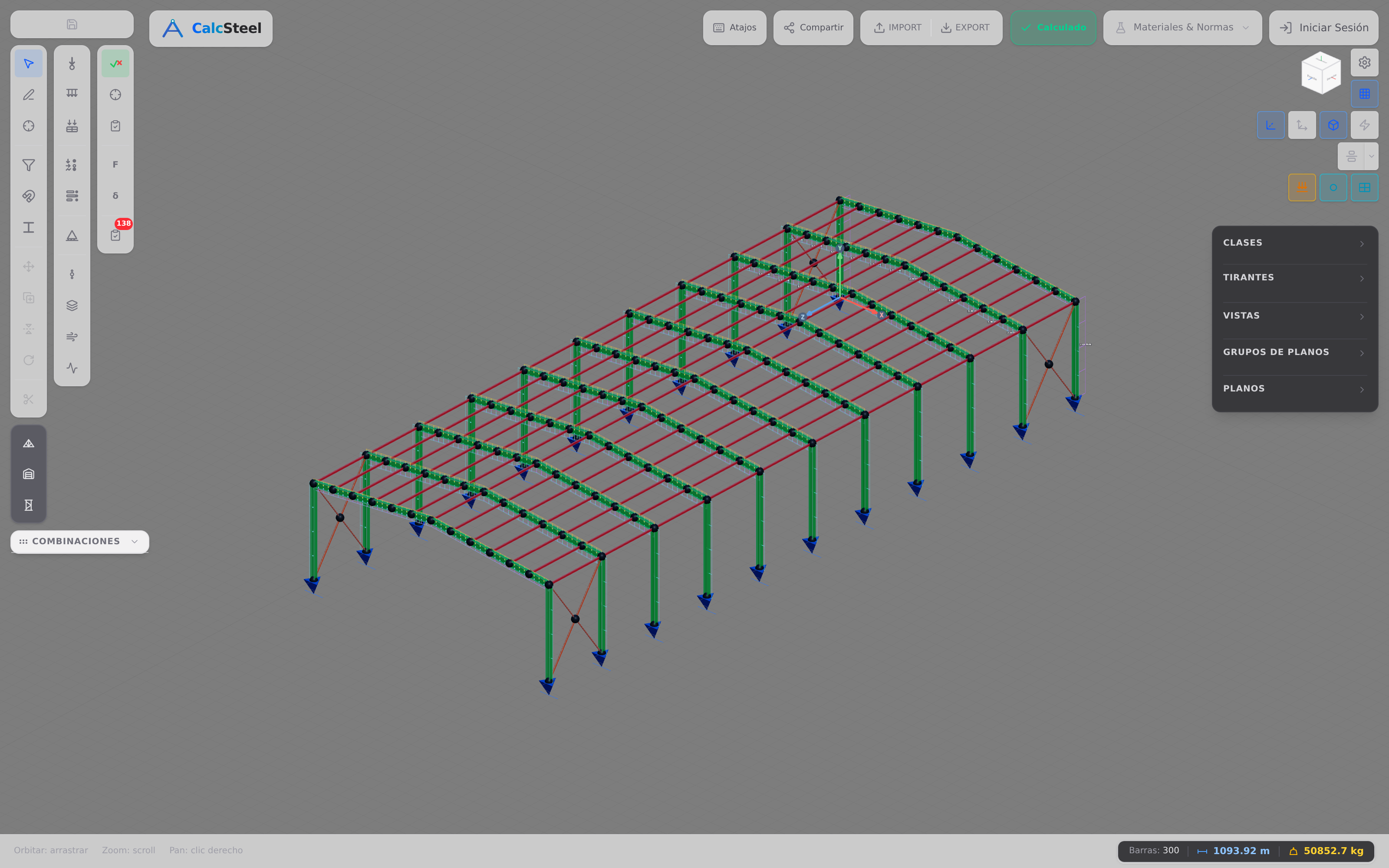

Exactamente por eso corremos todas las verificaciones, todas las veces. En el editor de CalcSteel, la vista de verificación pinta cada barra según su verificación gobernante — y en trabajo de centros de datos verás el color de la flecha gobernar mucho antes que el color de la tensión. Para la teoría más profunda — límites de flecha por ocupación, frecuencia natural, y cuándo la vibración gobierna directamente — lee nuestro pilar complementario sobre servicio, flecha y vibración.

En el modelo financiero de un centro de datos, la estructura no es la parte cara — el tiempo lo es. Cada semana que una sala sigue sin terminar es una semana de cómputo sin vender, y por eso el verdadero motor de diseño de la industria en 2026 es la compresión del cronograma. Y los números detrás de esa presión son asombrosos: los datos de Dodge reportados por Equipment World ubican los inicios de obra de centros de datos en EE. UU. en unos USD 77,700 millones en 2025 — aproximadamente +190% interanual — mientras UBS proyecta un gasto global en infraestructura de IA de alrededor de USD 500,000 millones en 2026, frente a unos USD 375,000 millones en 2025. Goldman Sachs Research espera que la demanda eléctrica de centros de datos crezca cerca de 50% hasta ~92 GW en 2027. Los edificios tienen que seguirles el ritmo a los chips.

El acero está ganando esta carrera por una razón estructural y otra logística. Estructuralmente, los esqueletos que dimensionamos en los ejemplos resueltos — vigas de piso, columnas de pórtico, cerchas de techo — son repetitivos, predecibles y se atornillan con cualquier clima. Logísticamente, pueden fabricarse fuera de obra, en paralelo con los movimientos de tierra y las redes de servicios, y luego montarse en días por vano. Eso importa enormemente ahora mismo: las encuestas del sector reportadas por Data Center Knowledge encuentran capacidad de contratistas ajustada o sobrepasada en más del 70% de los mercados de centros de datos, con la escasez de mano de obra como principal impulsor de costos. La prefabricación traslada las horas-persona de una cuadrilla de obra escasa y cara a un taller controlado — la misma lógica que desarmamos en nuestra guía de construcción modular en acero.

La escala por proyecto también remodela la cadena de suministro. Un solo campus hiperescala puede tomar hasta unas 20,000 toneladas de acero estructural (Zekelman Industries, vía Fastmarkets). Pedidos de ese tamaño se colocan contra los programas de laminación de las acerías con meses de anticipación, lo que premia a los equipos que congelan temprano el esquema estructural — y castiga los rediseños. Es otra razón por la que las lecciones de rigidez de los ejemplos del pórtico y la cercha importan: descubrir al 60% del diseño que tu viga laminada de cubierta reprueba L/250 es un problema de pedido a la acería, no solo de planos.

Por último, los hiperescaladores cargan compromisos ESG públicos, y a 20,000 toneladas por campus el carbono incorporado de la estructura es una partida que sus equipos de sustentabilidad realmente leen. Especificar acero de menor huella de carbono — producto EAF de contenido reciclado o rutas de hidrógeno verde — cambia la huella de la estructura sin cambiar el tamaño de una sola barra, porque el acero verde es metalúrgicamente el mismo acero. Cubrimos los números, el lenguaje de compras y la palanca del dimensionado justo a fondo en nuestra guía de acero verde y bajo en carbono; para el panorama de mercado más amplio, mira las tendencias de la construcción en acero para 2026.

Después de correr estas simulaciones, emerge un patrón: casi todos los errores en el diseño de acero para centros de datos vienen de importar instintos de edificios de oficinas a un edificio de misión crítica. Aquí está la lista que colgaríamos sobre el escritorio.

Seis errores a evitar

• Dimensionar las vigas de piso solo por resistencia. Nuestro IPE 550 bajo cargas de racks de IA quedó en una cómoda utilización de 0.44 a flexión — y aun así pasó por muy poco la flecha, con L/379 vs L/360. En una sala de datos gobierna la rigidez; una verificación solo de resistencia te entregará una viga subdimensionada que aprueba en papel y rebota en servicio.
• Ignorar los servicios suspendidos. Busways, bandejas portacables y ductos los carga el acero del techo, y en el ejemplo del pórtico esos servicios suspendidos eran parte de los 15 kN/m completos sobre la viga de cubierta. Diseña el techo desnudo y te encontrarás con el contratista MEP sin capacidad restante.
• Suponer que los límites de flecha de oficina alcanzan. Un diseñador de oficinas podría aceptar un techo más vivo; sobre pasillos de confinamiento y juntas rígidas de busway, L/250 en techos y L/360 en pisos son el piso práctico, no el techo — mira nuestro análisis profundo de servicio.
• Olvidar la vibración. El equipamiento de TI es sensible a la vibración. Un piso que aprueba la flecha estática todavía puede transmitir vibración de pisadas y de equipos mecánicos a las filas de racks; trata la verificación estática como necesaria, nunca suficiente.
• Tratar la verificación de cordones de la cercha como toda la verificación. En el ejemplo de la cercha el cordón superior carga 593.8 kN de compresión — esa barra vive o muere por pandeo, y las uniones soldadas por el diseño de la conexión, y ninguna de las dos cosas aparece en una salida cruda de fuerzas axiales. Las fuerzas de cordón son el comienzo de la verificación, no el final; nuestra guía de diseño de cerchas recorre la secuencia completa.
• Diseñar solo para los racks de hoy. Los racks de IA pesan hoy comúnmente 1.5–2 t cada uno, con hojas de ruta de fabricantes empujando más allá de 3 t. Un piso ajustado al equipamiento actual se convierte en la restricción de la próxima renovación de hardware — y la viga del Ejemplo resuelto 1, con 0.44 de utilización por resistencia, muestra cómo los diseños gobernados por flecha suelen cargar un margen oculto de resistencia que vale la pena planificar.

¿Cuánto acero estructural hay en un centro de datos?

Escala con el campus, pero la cifra de referencia es llamativa: un solo campus hiperescala puede tomar hasta unas 20,000 toneladas de acero estructural (Zekelman Industries, vía Fastmarkets). Eso cubre las envolventes de las salas, los entrepisos, el entramado de techo que carga los servicios del edificio y las estructuras del patio de equipos.

¿Qué carga de piso debo usar para racks de IA?

Las salas de datos modernas se publican comúnmente en 7.2–12 kN/m² (150–250 psf), y las salas con densidad de IA tienden a 12–15+ kN/m² — muy lejos de la clase de oficinas de 2.4–3 kN/m². Nuestro ejemplo resuelto usó 12 kN/m² sobre un ancho tributario de 3 m, dando 36 kN/m en la viga. Confirma siempre la densidad del equipamiento con el operador; racks de 1.5–2 t cada uno, y en aumento, son la carga que la define.

¿Por qué las salas de datos usan cerchas de techo en vez de vigas?

Porque el peralte compra rigidez y el peso no. Nuestra comparación FEM lo hizo concreto: una viga laminada IPE 600 sobre una sala de 24 m se flechó 220.5 mm = L/109 — una reprobación rotunda contra L/250 — mientras una cercha Pratt de 1.8 m de peralte y tonelaje casi idéntico (3.00 t vs 2.94 t) se flechó 47.3 mm = L/507. El mismo acero, 4.7× más rígida, puramente por geometría.

¿Puedo verificar estos números yo mismo gratis?

Sí — ese es el punto de esta guía. La calculadora de vigas incrustada reproduce el ejemplo de la viga de piso sin iniciar sesión, y el plan gratuito de CalcSteel te da el editor FEM en el navegador para pórticos y cerchas como estos. Los estudiantes tienen acceso gratuito a través del programa educativo. Sin tarjeta, sin cuenta regresiva — corre el modelo, cuestiona los números, quédate con el margen.

La construcción de infraestructura de IA es la mayor historia del acero en 2026, pero debajo de los titulares sigue siendo estática — hecha con un estándar más estricto. Cinco cosas para llevarte de esta guía:

• Las cargas de un centro de datos son otra especie. Salas de IA en 12–15+ kN/m² contra 2.4–3 kN/m² de oficinas, racks de 1.5–2 t y en aumento, más servicios colgados del acero del techo. Empieza cada barra desde la trayectoria de cargas real, no desde un hábito de tabla.
• Gobierna la rigidez, no la resistencia. Nuestro IPE 550 del piso de IA usó solo el 44% de su capacidad a flexión y aun así pasó apenas L/360; cuatro veces la carga de oficina costó 1.85× el acero porque la flecha condujo ambos diseños.
• En luces de sala de datos, los perfiles laminados se quedan sin rigidez primero. La viga de cubierta IPE 600 de 24 m estaba bien a flexión y fue catastrófica en flecha, con L/109.
• El peralte es la rigidez más barata que existe. Una cercha Pratt de 1.8 m igualó el tonelaje de la viga reprobada — 3.00 t vs 2.94 t — y resultó 4.7× más rígida, en L/507. Compra geometría antes de comprar kilogramos.
• El cronograma es el verdadero cliente. Con USD 77,700 millones en inicios de obra en EE. UU., ~20,000 toneladas por campus hiperescala y capacidad de contratistas tensionada en más del 70% de los mercados, los esquemas de acero prefabricables y congelados temprano son los que mantienen las salas en la fecha de energización.

Ahora haz tuyos los números. Vuelve a correr la viga de piso en la calculadora de vigas gratuita — IPE 550, 9 m, 36 kN/m — y mira cómo las reacciones, los diagramas y la flecha caen en los valores de esta guía. Cuando estés listo para los pórticos y las cerchas, el plan gratuito de CalcSteel pone un motor FEM real en tu navegador, y los estudiantes construyen sin costo a través del programa educativo. El próximo campus de 20,000 toneladas lo diseñarán ingenieros que confían en sus números porque pueden verificarlos.
