Diagramas de Esforço Cortante e Momento Fletor: da Viga ao Pórtico

Em 1638, rabiscando nas margens de suas Duas Novas Ciências, Galileu Galilei desenhou uma viga de pedra em balanço se rompendo de uma parede e fez uma pergunta que ninguém havia respondido antes: quanta carga uma viga suporta antes de romper? Ele errou a aritmética — supôs que toda a seção falhava por tração de uma só vez — mas fez a pergunta certa, e quase quatro séculos de mecânica estrutural vêm refinando a resposta desde então. As ferramentas que lhe faltavam são os dois diagramas de que trata este guia.

Um diagrama de esforço cortante e um diagrama de momento fletor são a forma como os engenheiros enxergam o invisível: os esforços internos que percorrem uma viga, uma travessa ou um pórtico de aço inteiro sob carga. Leia-os corretamente e você sabe exatamente onde uma barra trabalha mais e o quão grande ela precisa ser. Leia-os errado e ou você desperdiça aço ou, pior, subdimensiona justamente a seção que importa.

Este pretende ser o passo a passo definitivo, e ele percorre todo o caminho — de uma única viga biapoiada até um pórtico rígido completo, o tipo de edificação em aço que você realmente projetaria. Ao longo do trajeto há uma calculadora ao vivo que você mesmo pode operar, e cada número resolvido aqui foi produzido pelo motor de elementos finitos do CalcSteel e conferido contra a teoria dos livros-texto até a terceira casa decimal.

Nós o escrevemos para três leitores ao mesmo tempo. Se você é estudante, encare-o como o capítulo que seu curso comprime em duas aulas. Se você é engenheiro atuante, pule para os exemplos da viga contínua e do pórtico, onde os métodos manuais chegam ao limite e o software assume. E se você está simplesmente curioso sobre como um galpão realmente se comporta, siga a história — ela termina com um caso real.

A calculadora de cortante e momento do CalcSteel é gratuita, roda no seu navegador sem login para os cálculos, e desenha cada diagrama deste artigo enquanto você o lê.

Um diagrama de esforço cortante representa a força transversal interna que uma parte da viga exerce sobre a seguinte, e um diagrama de momento fletor representa o binário interno que resiste à flexão — ambos ao longo do comprimento da viga. Você os obtém fazendo um corte imaginário na viga em uma seção e perguntando qual força e qual momento o material precisa carregar para manter cada trecho cortado em equilíbrio.

Essa é a ideia inteira em um parágrafo. O cortante V é a força para cima ou para baixo que tenta seccionar a viga verticalmente em uma seção. O momento M é o efeito de rotação que tenta fletí-la. Nenhum dos dois é visível por fora — você os revela fazendo um corte, expondo os esforços internos e equilibrando o que sobra.

Uma vez que você tem V e M como funções da posição x, plotá-los fornece os dois diagramas. O diagrama de cortante diz onde a força vertical atinge o pico (uma preocupação para a alma e as ligações); o diagrama de momento diz onde a flexão atinge o pico (a seção que governa todo o dimensionamento).

A razão pela qual os dois diagramas são sempre desenhados juntos é que eles não são independentes — estão travados um ao outro por duas relações simples entre carga, cortante e momento. Nós as enunciamos com precisão na seção de convenção de sinais abaixo, mas o resumo é este: a inclinação de um diagrama é a altura do outro. Entenda essa ideia e você consegue esboçar qualquer um dos diagramas a partir do outro sem uma única integral.

Os diagramas parecem atemporais, mas quase toda ideia neles tem uma data e um nome. Levou cerca de quatro séculos para sair da viga em balanço rompida de Galileu até um solver que desenha um pórtico em milissegundos.

• 1638 — Galileu Galilei propõe o problema da resistência das vigas nas Duas Novas Ciências. Sua resposta para o balanço está errada, mas a pergunta funda todo o campo.
• ~1680 — Edme Mariotte corrige a distribuição de tensões na seção, reconhecendo que as fibras se alongam e se comprimem em medidas diferentes (publicado postumamente em 1686).
• 1694 — Jacob Bernoulli analisa a elástica, relacionando a curvatura de uma viga ao momento fletor.
• ~1750 — Euler e Daniel Bernoulli formalizam a teoria de flexão de vigas — a viga de Euler–Bernoulli ainda ensinada hoje.
• 1773 — Charles-Augustin de Coulomb coloca a análise dos esforços internos sobre bases rigorosas de equilíbrio.
• 1826 — Claude-Louis Navier publica a primeira teoria coerente de elasticidade para estruturas, amarrando a tensão ao momento através da seção.
• 1866 — Karl Culmann desenvolve a estática gráfica, permitindo que engenheiros desenhem diagramas de esforço e momento diretamente.
• 1868 — Otto Mohr introduz o método da área de momentos, um atalho geométrico para deslocamentos a partir do diagrama de momento.
• 1873 — Carlo Alberto Castigliano apresenta seus teoremas de energia, a chave para estruturas hiperestáticas à mão.
• 1930 — Hardy Cross publica a distribuição de momentos, que finalmente torna vigas contínuas e pórticos resolvíveis com lápis e paciência.
• Décadas de 1950–60 — a análise matricial de estruturas e o método dos elementos finitos transformam tudo isso em álgebra linear que um computador consegue executar.

Hoje toda essa linhagem roda no instante em que você aperta um botão. Quando a calculadora do CalcSteel desenha um diagrama, ela está comprimindo 400 anos de mecânica em alguns milissegundos — e é gratuita.

Antes de desenhar qualquer coisa você precisa fixar uma convenção de sinais e nunca abrir mão dela. Ao longo deste guia usamos a convenção estrutural padrão: momento positivo traciona a fibra inferior. Um momento positivo flete a viga com concavidade para cima (um sorriso), tracionando a fibra inferior; um momento negativo — hogging — a flete com concavidade para baixo, tracionando a fibra superior. Cortante positivo é o binário de forças que tende a girar o elemento cortado no sentido horário.

Qual convenção você escolhe importa muito menos do que usá-la de forma consistente do primeiro corte ao último. Adote positivo-para-baixo, mantenha, e seus diagramas sempre concordarão entre si.

Agora as duas relações que fazem todo o método funcionar. Para uma carga distribuída w (positiva para baixo) ao longo da viga:

• dV/dx = −w — a inclinação do diagrama de cortante em qualquer ponto é igual ao negativo da carga naquele ponto. Sem carga, cortante constante; carga uniforme significa cortante caindo a uma taxa constante.
• dM/dx = V — a inclinação do diagrama de momento é igual ao cortante naquele ponto. Esta é a que se deve memorizar como imagem: a inclinação de um diagrama é a altura do outro.

Duas consequências saem direto disso. Primeira, como dM/dx = V, o momento atinge um extremo exatamente onde o cortante cruza o zero — o fato mais útil para achar M_máx dentro de um vão. Segunda, a variação do momento entre dois pontos é igual à área sob o diagrama de cortante entre eles (ΔM = ∫V dx), que é a verificação manual mais rápida que existe.

Aqui está a receita canônica de cinco passos que desenha qualquer diagrama isostático:

1. Ache as reações. Aplique ΣF_y = 0 e ΣM = 0 à viga inteira e resolva para cada reação de apoio.
2. Construa o diagrama de cortante da esquerda para a direita. Comece no zero, salte para cima em cada reação para cima, salte para baixo em cada carga concentrada, e incline por −w sob carga distribuída.
3. Marque onde o cortante cruza o zero. Esses cruzamentos — mais os apoios engastados e qualquer momento concentrado aplicado — são seus candidatos a posição de M_máx.
4. Construa o diagrama de momento integrando o cortante. Cortante constante dá uma reta inclinada; cortante linear dá uma parábola; um momento concentrado faz M saltar.
5. Verifique o equilíbrio. O cortante deve fechar em zero na extremidade final, e o momento deve retornar a zero em qualquer apoio simples. Se não retornar, uma reação está errada.

Cada exemplo resolvido a seguir usa exatamente esses cinco passos — e a calculadora também, só que mais rápido.

Vamos colocar a teoria em prática no problema mais simples que ainda ensina tudo: uma viga biapoiada, vão L = 6 m, carregando uma única carga concentrada P = 20 kN aplicada a a = 2 m do apoio esquerdo (portanto b = 4 m do direito). Apoio fixo em A, apoio móvel em B. Siga os cinco passos da seção anterior e você desenha os dois diagramas à mão em menos de um minuto.

Passo 1 — Reações

Tome momentos em A para isolar R_B: R_B = P·a/L = 20 × 2 / 6 = 6,67 kN. O equilíbrio vertical então dá R_A = P − R_B = 20 − 6,67 = 13,33 kN. Como verificação de bom senso, a maior reação fica sob o apoio mais próximo da carga, exatamente como a intuição exige.

Passo 2 — Diagrama de cortante (os degraus)

Comece na extremidade esquerda e caminhe para a direita. O cortante salta para +13,33 kN em A e permanece constante — não há carga distribuída, então dV/dx = −w = 0 e o cortante é constante. Em x = 2 m a carga concentrada de 20 kN reduz o cortante instantaneamente em 20 kN, de +13,33 para −6,67 kN. Ele mantém esse valor até B, onde a reação de 6,67 kN fecha o diagrama de volta ao zero. Esse fechamento é a sua verificação de equilíbrio.

Passo 3 — Diagrama de momento (o triângulo)

Como dM/dx = V, o momento é a área acumulada sob o cortante. Nos primeiros 2 m o cortante é constante +13,33 kN, então o momento sobe como uma reta até um pico diretamente sob a carga. A área é 13,33 × 2 = 26,67 kN·m. Passada a carga, o cortante é negativo, então o momento cai linearmente de volta ao zero em B. O DMF é um único triângulo com pico sob a carga concentrada — a assinatura clássica de uma força concentrada.

Passo 4 — Onde e quão grande é M_máx?

O pico fica exatamente onde o cortante cruza o zero, em x = 2 m, e seu valor é a fórmula fechada dos livros-texto M_máx = P·a·b/L = 20 × 2 × 4 / 6 = 26,67 kN·m. Nada aqui precisa de computador — mas é o caso de calibração perfeito. Quando rodamos essa viga pelo motor FEM do CalcSteel, ele retornou R_A = 13,33 kN, R_B = 6,67 kN, V_máx = 13,33 kN e M_máx = 26,67 kN·m em x = 2 m: coincidência exata com a teoria até a terceira casa decimal. Se o motor acerta o caso que você consegue verificar à mão, você pode confiar nele nos casos que não consegue.

Quer primeiro as reações para outra geometria? Nossa calculadora de reações de viga gratuita resolve o passo 1, e o guia introdutório de momento fletor aprofunda por que M_máx = Pab/L.

Vigas reais raramente terminam nos apoios. Adicione um balanço e o diagrama de momento ganha uma segunda personalidade: o momento negativo (hogging). Considere uma viga indo de x = 0 a x = 7 m com apoios em x = 0 (A) e x = 5 m (B) — deixando um balanço de 2 m em consolo além de B — sob uma carga uniforme w = 10 kN/m em todo o comprimento.

Passo 1 — Reações

A carga total é 10 × 7 = 70 kN, atuando no centroide x = 3,5 m. Momentos em A dão R_B = 49 kN; o equilíbrio vertical então deixa R_A = 70 − 49 = 21 kN, com R_B = 49 kN. Note como o balanço sobrecarrega o apoio B muito além de sua "parcela justa" — essa reação elevada é a assinatura do balanço.

Passo 2 — Diagrama de cortante (agora uma rampa)

Com uma carga uniforme, dV/dx = −w, então o cortante não é mais constante — ele desce em rampa a 10 kN por metro. Comece em +21 kN em A e ele cai linearmente, cruzando o zero em x = 2,1 m (21 / 10 = 2,1). Continua caindo até −29 kN logo à esquerda de B, onde a reação de 49 kN o eleva para +20 kN, e então volta a descer em rampa ao longo do balanço para fechar em zero na ponta livre. Duas coisas importam aqui: o cruzamento interno do zero em 2,1 m e o salto em B.

Passo 3 — Diagrama de momento (duas curvaturas)

Integrar o cortante agora dá arcos parabólicos, porque o próprio cortante é linear. No vão principal o momento sobe, atinge o pico onde o cortante cruza o zero, depois vira para baixo e fica negativo sobre o apoio B. Esse valor negativo é o hogging: o peso do balanço faz alavanca erguendo a viga sobre o apoio, tracionando a fibra superior — o oposto do momento positivo no meio do vão que você viu no exemplo 1.

Passo 4 — Os dois picos que dimensionam a viga

O pico positivo fica no cruzamento do zero do cortante, x = 2,1 m, com M = 22,05 kN·m. O pico negativo fica sobre o apoio B com M = −20 kN·m. O projetista deve verificar ambos: o pico positivo governa a mesa inferior no meio do vão, o pico negativo governa a mesa superior sobre o apoio (e frequentemente o travamento lateral ali). O motor do CalcSteel reproduziu tudo — R_A = 21 kN, R_B = 49 kN, cortante nulo em x = 2,1 m, M_máx positivo = 22,05 kN·m, negativo −20 kN·m sobre B — direto da carga e da geometria.

Este é também o exemplo que desmonta um mito comum. A maior magnitude aqui é o pico positivo de 22,05 kN·m em x = 2,1 m, não o −20 kN·m negativo sobre B — os dois picos vivem em lugares diferentes por razões diferentes. Desvendamos exatamente onde M_máx se esconde na seção depois da próxima.

Você já viu o método duas vezes à mão. A forma mais rápida de fixá-lo é mudar os números e ver os diagramas responderem — então aqui está ela, ao vivo, embutida nesta página.

Arraste a carga, mova os apoios, alterne entre uma carga concentrada e uma carga uniforme, e os diagramas de cortante e de momento fletor se redesenham na hora. Tente recriar o exemplo 1 (P = 20 kN a 2 m num vão de 6 m) e confirme você mesmo o pico de 26,67 kN·m, depois empurre a carga em direção ao meio do vão e veja M_máx subir. Cada valor que você viu acima é um que você agora pode reproduzir e investigar.

É a coisa de verdade, não uma amostra: execuções ilimitadas, totalmente grátis, e sem login para os cálculos. Se abrir em uma aba própria, aqui está o link direto para a calculadora de diagramas de cortante e momento. Quando estiver pronto para uma barra completa — reações, flecha e dimensionamento da seção juntos — a calculadora de viga gratuita dá o próximo passo.

Brinque com os casos isostáticos aqui, porque nas seções que seguem as vigas deixam de ser resolvíveis à mão — uma viga contínua e depois um pórtico completo — e é aí que o motor FEM nativo de navegador do CalcSteel faz jus ao seu valor.

Uma vez desenhados os dois diagramas, o objetivo é lê-los: achar o único número que dimensionará a viga e os lugares onde a viga muda de ideia sobre qual face está tracionada.

A regra prática mais comum — "o momento máximo é onde o cortante cruza o zero" — é verdadeira, mas apenas dentro de um vão. O enunciado completo e correto é este: o momento fletor máximo ocorre em um de três lugares, e você deve verificar todos eles.

• Onde o cortante cruza o zero dentro de um vão. Como dM/dx = V, o momento tem tangente horizontal (um pico local) exatamente onde V = 0. Este é o pico positivo clássico de uma viga biapoiada.
• Em um apoio engastado. Uma extremidade engastada carrega um momento negativo mesmo que o cortante ali geralmente não seja zero. Uma viga em balanço é o caso mais claro: seu maior momento fica bem no engaste, onde o cortante é igual à carga aplicada total.
• Em um momento concentrado aplicado. Um momento pontual faz o DMF saltar verticalmente, de modo que um pico pode ficar nessa descontinuidade — sem nenhuma ajuda do diagrama de cortante.

Nossos exemplos resolvidos já mostram dois deles. No Exemplo 1 o pico é um genuíno cruzamento de V = 0 — 26,67 kN·m bem sob a carga. No balanço do Exemplo 2 a história é mais rica: a maior magnitude é o positivo de 22,05 kN·m em x = 2,1 m, enquanto o pico negativo de −20 kN·m fica sobre o apoio B. Ler apenas "V = 0" teria encontrado o momento positivo e não perderia nada aqui, mas em um balanço puro teria apontado para a seção completamente errada.

Pontos de inflexão

Um ponto de inflexão (ou ponto de momento nulo) é onde o momento fletor passa pelo zero e muda de sinal — a viga para de fletir positivamente e começa a fletir negativamente, então a face tracionada vira de baixo para cima. No Exemplo 2 isso acontece entre o pico positivo em x = 2,1 m e o momento negativo sobre o apoio B: em algum ponto intermediário, M = 0.

Esses pontos importam no projeto real. Eles dizem qual mesa está tracionada em cada trecho da viga e, portanto, qual mesa precisa de travamento lateral; são também locais naturais para emendar uma barra contínua, porque (quase) não há momento a transferir. Você pode ver a inflexão surgir ao vivo — arraste as cargas na calculadora de diagramas de cortante e momento e veja o DMF cruzar o eixo.

Adicione um apoio e tudo muda. Tome uma viga sobre dois vãos iguais de 6 m — apoios nas duas extremidades e um no meio — carregando uma carga uniforme de w = 15 kN/m em todo o comprimento. Há três reações verticais, mas apenas duas equações úteis da estática (ΣFy e ΣM). Essa incógnita extra torna a viga hiperestática: o equilíbrio sozinho não a resolve. A própria rigidez da viga decide como a carga se distribui.

Fisicamente, o apoio central reage. Ele não pode simplesmente ficar parado — empurra para cima com força e, ao fazê-lo, flete a viga por cima, criando um momento negativo sobre o apoio central que os dois vãos de extremidade nunca veem sozinhos.

Os resultados

• Reações: 33,75 kN em cada apoio de extremidade e 112,5 kN no apoio central. Note que o apoio do meio carrega muito mais do que metade da carga — ele atrai carga para si justamente porque é rígido.
• Momento negativo sobre o apoio central: −67,5 kN·m (que é exatamente −wL²/8 para este caso simétrico de dois vãos). Este é o momento governante, e é negativo — a fibra superior está tracionada sobre o apoio.
• Momento positivo máximo em cada vão: cerca de 37,95 kN·m, bem abaixo do pico negativo de −67,5 kN·m.

Compare com um único vão biapoiado de 6 m sob a mesma carga: wL²/8 = 15 × 6² / 8 = 67,5 kN·m de momento positivo puro. Tornar a viga contínua redistribui esse momento — o vão flete menos (37,95 kN·m) e o apoio sofre mais momento negativo (−67,5 kN·m). A magnitude de pico é parecida, mas ela se deslocou e mudou de sinal, e agora há pontos de inflexão para acompanhar em cada vão.

Por que isso exige software

Resolver isso à mão significa distribuição de momentos (Hardy Cross, 1930), a equação dos três momentos ou o método dos deslocamentos (slope-deflection) — todos viáveis, todos trabalhosos, e todos fáceis de errar assim que você tem vãos desiguais, carregamento alternado ou várias combinações de carga. Este é exatamente o terreno onde muitas ferramentas colocam um paywall.

O motor FEM do CalcSteel resolve a viga hiperestática diretamente e coincidiu com o resultado hiperestático dos livros-texto até a terceira casa decimal — e faz isso no seu navegador, grátis. O projeto real também exige carregamento alternado: carregue um vão, depois o outro, depois os dois, e faça a envoltória do pior caso. Isso são minutos de trabalho manual por combinação, ou um clique aqui.

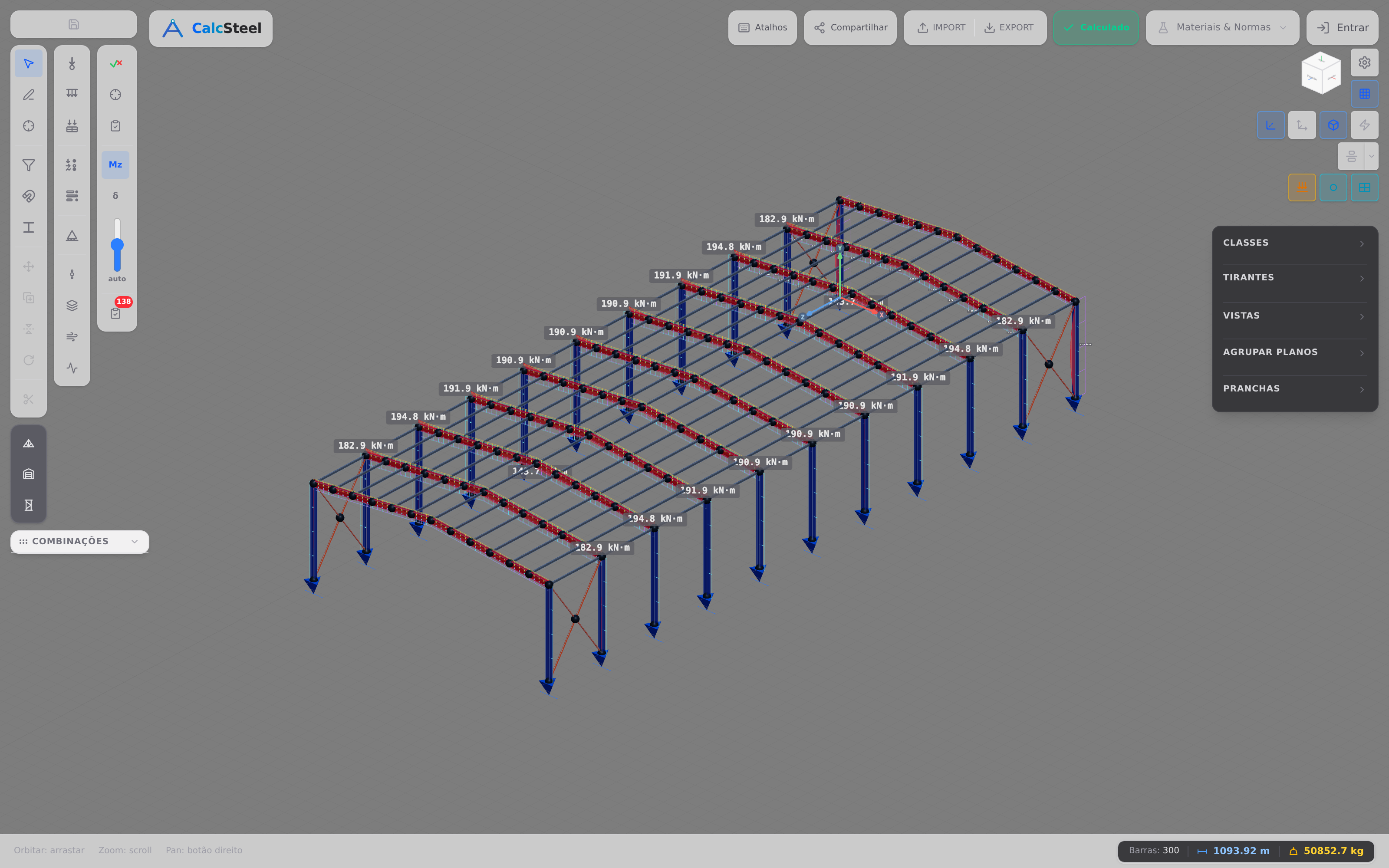

Agora dobre a viga em uma edificação. Um pórtico é o cavalo de batalha da construção em aço — dois pilares e duas travessas soldados em um único esqueleto rígido, o tipo que sustenta quase todo galpão, barracão e pavilhão industrial ao lado do qual você já estacionou. Aqui os pilares e as travessas não são mais barras separadas passando cargas por rótulas; são uma única barra rígida contínua, e o momento fletor flui sem interrupção pelos cantos.

Tome um pórtico real: vão de 12 m, pilares de beiral de 6 m, inclinação de telhado de 10°, carga gravitacional w = 12 kN/m nas travessas, mais um empuxo lateral de vento de 15 kN, com bases engastadas. Este pórtico é um pórtico deslocável hiperestático — não existe fórmula fechada de livro-texto para ele. Os cantos rígidos (os "joelhos") e os pés engastados dão mais restrições do que a estática consegue resolver, e o vento faz o pórtico inteiro se inclinar de lado (deslocabilidade lateral). Só um motor de análise real chega à resposta.

O que o motor encontra

• Momento de pico na travessa ≈ 149,1 kN·m, com o momento no cume ≈ 147,0 kN·m perto da cumeeira.
• Momento no joelho (beiral) ≈ 28,8 kN·m — os cantos captam momento real porque são rígidos, não rotulados.
• Reações nas bases: horizontal ΣFx = −15 kN (os pés engastados equilibram o vento exatamente), vertical ΣFy ≈ 146 kN (a carga gravitacional total, devolvida ao solo).

A história da redistribuição

Aqui está a percepção que faz todo o artigo valer a leitura. Se aquela travessa de 12 m fosse uma viga biapoiada sob a mesma w = 12 kN/m, seu momento no meio do vão seria wL²/8 = 12 × 12² / 8 = 216 kN·m. Como pórtico rígido, o pico na travessa cai para cerca de 149 kN·m — porque os joelhos rígidos puxam momento para fora do vão e para dentro dos cantos e dos pilares. O pórtico reparte o trabalho por cada nó em vez de despejar tudo no meio do vão.

Essa redistribuição é a razão inteira de os pórticos serem eficientes — e a razão inteira de precisarem de software. Não há fórmula manual para um pórtico deslocável de base engastada; você precisa do método dos elementos finitos. Este pórtico exato não é um brinquedo: é uma edificação de aço real modelada no editor do CalcSteel, e o mesmo motor FEM que desenha seu diagrama de momento fletor roda grátis no seu navegador.

Um diagrama de momento fletor não é o destino — é a entrada de uma decisão de projeto. Uma vez que você conhece o momento de pico, o objetivo é escolher uma seção de aço que o carregue com margem de sobra. Esse passo é onde o diagrama finalmente vira uma viga que você pode de fato construir.

A desigualdade governante é simples. A seção precisa fornecer mais capacidade de momento do que a solicitação:

W ≥ M / f_yd

Aqui M é o momento de cálculo tirado direto do seu DMF, f_yd é a tensão de escoamento de cálculo (o escoamento característico f_y dividido pelo coeficiente de segurança do material — γ_a1 na NBR 8800, ou absorvido no φ da AISC 360), e W é o módulo de resistência que você precisa consultar em uma tabela de perfis. Reordenada ao contrário, a capacidade de momento de uma seção escolhida é M_Rd = W · f_yd, e o projeto é válido quando M_Rd ≥ M_Sd.

Qual módulo de resistência você usa depende de como a seção transversal se comporta — e este é o detalhe que a maioria dos iniciantes pula. Verifique primeiro a classificação da seção.

• Seções compactas (plásticas) — as mesas e a alma são robustas o bastante para atingir a rótula plástica total sem flambagem local. Aqui você dimensiona plasticamente e usa o módulo plástico Z (chamado Z na AISC, W_pl na NBR/Eurocode). A seção desenvolve seu momento plástico M_pl = Z · f_yd, que é significativamente maior que o limite elástico.
• Seções não compactas ou esbeltas — mesas finas ou uma alma esbelta flambam localmente antes de a seção inteira escoar. Você fica limitado ao comportamento de primeiro escoamento, então usa o módulo elástico W_el e M_Rd = W_el · f_yd. Elementos esbeltos exigem uma redução adicional.

A razão Z / W_el é o fator de forma — cerca de 1,12 a 1,18 para um perfil I laminado fletido em torno do eixo forte. Ignore-o e você ou deixa capacidade na mesa ou, pior, supõe uma capacidade plástica que uma seção não compacta não consegue entregar.

Tome o pórtico da seção anterior. O pico na travessa de ≈149,1 kN·m é o momento de cálculo daquela barra. Divida por f_yd para o seu grau de aço e você tem o W mínimo que a travessa precisa fornecer — então escolha o perfil laminado ou soldado mais leve que o supere, e confirme que sua classe suporta o módulo que você usou. Essa é toda a lógica da seleção de barras à flexão, comprimida em um valor de momento e uma divisão.

O último passo é a verificação de aproveitamento: a razão entre solicitação e capacidade, M_Sd / M_Rd. Abaixo de 1,0 a barra passa; quanto mais perto de 1,0, mais eficientemente você usou o aço. Um projeto sério também verifica o cortante (V_Sd / V_Rd), a flambagem lateral com torção, e a interação combinada de força axial mais flexão para as barras do pórtico — um pilar-travessa carrega ambos, então a verificação verdadeira é uma interação axial-flexão, não flexão isolada. No CalcSteel isso acontece automaticamente: a mesma execução FEM que desenha o diagrama classifica cada seção, aplica a norma que você escolheu (NBR 8800 ou AISC 360) e colore cada barra pelo seu aproveitamento — verde para folgado, vermelho para sobrecarregado — para você ver exatamente quais barras governam o projeto.

A teoria é limpa, mas o mesmo punhado de erros derruba estudantes e engenheiros atuantes por igual. Passe por este checklist antes de confiar em qualquer diagrama — feito à mão ou por software.

• Supor que o momento máximo está sempre onde V = 0. Não está. O momento de pico fica onde o cortante cruza o zero dentro de um vão, mas pode igualmente ficar em um apoio engastado (um balanço atinge o pico no engaste, onde o cortante é máximo, não zero) ou exatamente em um momento concentrado aplicado. Sempre vasculhe também os apoios e as posições de momentos pontuais.
• Tratar cantos de pórtico como rótulas. Um joelho soldado ou parafusado com enrijecedores é uma ligação rígida — o momento flui continuamente do pilar para a travessa. Modele-o como rótula e você apaga o momento no joelho (≈28,8 kN·m no nosso pórtico) e interpreta muito mal como o pórtico realmente funciona.
• Esquecer que as reações precisam fechar. O diagrama de cortante deve retornar a exatamente zero após a última reação, e ΣF_x, ΣF_y, ΣM devem todos se equilibrar. Um resíduo é um erro aritmético, ponto final.
• Perder o salto de cortante nas cargas concentradas. Toda carga concentrada P faz o DEC saltar exatamente P; todo momento aplicado M₀ faz o DMF saltar M₀ sem tocar no cortante. Curvas suaves atravessando uma carga concentrada estão sempre erradas.
• Ignorar o momento negativo em balanços e vigas contínuas. Consolos em balanço e apoios internos produzem momento negativo que traciona a fibra superior. Essa mesa precisa de travamento e frequentemente governa o projeto — o −20 kN·m sobre o apoio no nosso exemplo de balanço e o −67,5 kN·m negativo interno na viga de dois vãos são exatamente esses casos.
• Dimensionar só pela flexão. Um diagrama de momento dimensiona as mesas, mas a barra ainda tem que passar no cortante, na flambagem lateral com torção e — para qualquer pilar ou travessa — na combinação de axial e flexão. O DMF é o começo da verificação, não a totalidade dela.

O momento fletor máximo está sempre onde o cortante é zero?

Não. Dentro de um vão biapoiado está, porque dM/dx = V significa que o momento para de subir exatamente onde o cortante passa pelo zero. Mas o máximo global pode ocorrer em um apoio engastado (o pior momento de um balanço fica no engaste, onde o cortante é máximo) ou justamente em um ponto onde um momento concentrado externo é aplicado. Verifique os cruzamentos de V = 0, cada apoio e cada momento aplicado, e então tome a maior magnitude.

O que é um ponto de inflexão?

É o local onde o momento fletor passa pelo zero e muda de sinal — a viga alterna de flexão positiva para negativa ou vice-versa. Fisicamente a curvatura se inverte, então a face tracionada vira de baixo para cima. Pontos de inflexão aparecem em balanços, vigas biengastadas e vigas contínuas, e importam porque marcam onde você pode emendar uma barra com momento mínimo e onde a mesa travada muda.

Por que não posso resolver um pórtico com a fórmula wL²/8?

Porque wL²/8 só vale para uma única barra biapoiada. Um pórtico rígido é hiperestático — as bases engastadas e os joelhos contínuos adicionam mais incógnitas do que o equilíbrio sozinho consegue resolver, e os pilares e as travessas compartilham momento pelos nós. Não há resposta fechada; você precisa de uma solução de rigidez/FEM. Essa redistribuição é precisamente por que uma travessa de 12 m sob w = 12 kN/m atinge o pico perto de 149 kN·m como pórtico em vez dos 216 kN·m que uma viga biapoiada de mesmo vão veria.

Cargas distribuídas e concentradas dão diagramas diferentes?

Sim, de forma característica. Uma carga uniforme faz o cortante variar linearmente e o momento curvar como uma parábola. Uma carga concentrada faz o cortante constante entre as cargas com um degrau brusco na carga, e o momento variar linearmente com uma quebra na carga. Reconhecer a forma — reta vs. curva, em degrau vs. inclinada — é a maneira mais rápida de conferir qualquer diagrama num relance.

Você percorreu todo o caminho — de um único corte numa viga simples até a redistribuição de momento dentro de um pórtico rígido de aço. Aqui está o que levar consigo.

• Duas relações governam tudo. dV/dx = −w e dM/dx = V — a inclinação de um diagrama é a altura do outro, e o momento atinge um extremo onde o cortante cruza o zero dentro de um vão.
• O momento máximo nem sempre está em V = 0. Pode ficar em um apoio engastado ou em um momento concentrado aplicado. Vasculhe os cruzamentos, os apoios e os momentos pontuais, e então tome o maior.
• Apoios e continuidade mudam a história. Um balanço gera momento negativo sobre seu apoio (−20 kN·m no nosso exemplo); uma viga contínua de dois vãos puxa −67,5 kN·m de momento negativo sobre o apoio interno — casos hiperestáticos em que os métodos manuais ficam difíceis e o software resolve na hora.
• Pórticos redistribuem o momento. O mesmo vão de 12 m que atingiria o pico de 216 kN·m como viga biapoiada se acomoda perto de um momento de 149 kN·m na travessa quando atua como pórtico rígido — os joelhos captam momento, as bases equilibram o vento, e só o FEM consegue achar isso.
• O diagrama é o início do dimensionamento. M_máx define o módulo de resistência necessário (W ≥ M / f_yd), a classe da seção decide entre o módulo plástico Z e o elástico W_el, e a razão de aproveitamento diz se a barra passa.

Agora pare de ler e comece a desenhar. Digite seu próprio vão, cargas e apoios na calculadora gratuita de diagramas de cortante e momento fletor — ilimitada, sem login para os cálculos — e veja o DEC e o DMF atualizarem ao vivo. Quando estiver pronto para a edificação completa, o CalcSteel roda o mesmo motor FEM real em pórticos completos direto no seu navegador, num plano genuinamente gratuito, com cada diagrama, classificação de seção e verificação normativa incluídos. Estudantes têm tudo liberado pelo CalcSteel Education, grátis. A prova não é uma contagem regressiva — é a própria ferramenta, nas suas mãos hoje.
