Diagrammes de l'Effort Tranchant et du Moment Fléchissant : de la Poutre au Portique

En 1638, griffonnant dans les marges de ses Discours concernant deux sciences nouvelles, Galilée dessina une console de pierre se rompant à l'encastrement d'un mur et posa une question à laquelle personne n'avait encore répondu : quelle charge une poutre peut-elle porter avant de rompre ? Il se trompa dans l'arithmétique — il supposa que toute la section rompait en traction d'un seul coup — mais il posa la bonne question, et près de quatre siècles de mécanique des structures n'ont cessé d'en affiner la réponse depuis. Les outils qui lui manquaient sont les deux diagrammes dont traite ce guide.

Un diagramme de l'effort tranchant et un diagramme du moment fléchissant sont la façon dont les ingénieurs voient l'invisible : les efforts internes qui parcourent une poutre, un arbalétrier ou tout un portique en acier sous charge. Lisez-les correctement et vous savez exactement où une barre travaille le plus et quelle taille elle doit avoir. Lisez-les mal et vous gaspillez de l'acier ou, pire, sous-dimensionnez précisément la section qui compte.

Ce guide se veut le parcours de référence, et il vous emmène jusqu'au bout — d'une simple poutre simplement appuyée jusqu'à un portique rigide complet, le type de bâtiment en acier que vous concevriez réellement. En chemin, une calculatrice en direct que vous pouvez piloter vous-même, et chaque valeur calculée ici a été produite par le moteur d'éléments finis de CalcSteel et vérifiée par rapport à la théorie des manuels jusqu'à la troisième décimale.

Nous l'avons écrit pour trois lecteurs à la fois. Si vous êtes étudiant, considérez-le comme le chapitre que votre cours condense en deux séances. Si vous êtes ingénieur en exercice, passez directement aux exemples de la poutre continue et du portique, là où les méthodes manuelles arrivent à bout de souffle et où le logiciel prend le relais. Et si vous êtes simplement curieux de savoir comment se comporte réellement un portique d'entrepôt, suivez l'histoire — elle se termine par un cas réel.

La calculatrice de cortante et moment de CalcSteel est gratuite, fonctionne dans votre navigateur sans connexion pour les calculs, et dessine chaque diagramme de cet article au fur et à mesure de votre lecture.

Un diagramme de l'effort tranchant représente la force transversale interne qu'une partie de la poutre exerce sur la suivante, et un diagramme du moment fléchissant représente le couple interne qui résiste à la flexion — tous deux le long de la longueur de la poutre. On les obtient en pratiquant une coupe imaginaire dans la poutre à une section donnée et en se demandant quelle force et quel moment le matériau doit porter pour maintenir chaque tronçon coupé en équilibre.

Voilà l'idée entière en un paragraphe. L'effort tranchant V est la force vers le haut ou vers le bas qui tend à sectionner la poutre verticalement en une section. Le moment M est l'effet de rotation qui tend à la fléchir. Ni l'un ni l'autre n'est visible de l'extérieur — vous les révélez en pratiquant une coupe, en exposant les efforts internes et en équilibrant ce qui reste.

Une fois que vous avez V et M comme fonctions de la position x, les tracer donne les deux diagrammes. Le diagramme d'effort tranchant indique où la force verticale culmine (un enjeu pour l'âme et les assemblages) ; le diagramme de moment indique où la flexion culmine (la section qui gouverne tout le dimensionnement).

Si les deux diagrammes sont toujours tracés ensemble, c'est qu'ils ne sont pas indépendants — ils sont liés l'un à l'autre par deux relations simples entre charge, effort tranchant et moment. Nous les énonçons précisément dans la section sur la convention de signes ci-dessous, mais voici l'aperçu : la pente d'un diagramme est la hauteur de l'autre. Saisissez cette idée et vous pourrez esquisser l'un des diagrammes à partir de l'autre sans une seule intégrale.

Les diagrammes paraissent intemporels, mais presque chaque idée qu'ils contiennent a une date et un nom. Il a fallu environ quatre siècles pour passer du porte-à-faux brisé de Galilée à un solveur qui dessine un portique en quelques millisecondes.

• 1638 — Galilée pose le problème de la résistance des poutres dans les Deux Nouvelles Sciences. Sa réponse pour le porte-à-faux est fausse, mais la question fonde tout le domaine.
• ~1680 — Edme Mariotte corrige la distribution des contraintes dans une section, reconnaissant que les fibres s'allongent et se compriment de façon différente (publié à titre posthume en 1686).
• 1694 — Jacob Bernoulli analyse l'élastique, reliant la courbure d'une poutre au moment fléchissant.
• ~1750 — Euler et Daniel Bernoulli formalisent la théorie de la flexion des poutres — la poutre d'Euler-Bernoulli, toujours enseignée aujourd'hui.
• 1773 — Charles-Augustin de Coulomb place l'analyse des efforts internes sur des bases d'équilibre rigoureuses.
• 1826 — Claude-Louis Navier publie la première théorie cohérente de l'élasticité pour les structures, reliant la contrainte au moment à travers la section.
• 1866 — Karl Culmann développe la statique graphique, permettant aux ingénieurs de dessiner directement les diagrammes d'effort et de moment.
• 1868 — Otto Mohr introduit la méthode de l'aire des moments, un raccourci géométrique pour les déplacements à partir du diagramme de moment.
• 1873 — Carlo Alberto Castigliano donne ses théorèmes énergétiques, la clé des structures hyperstatiques à la main.
• 1930 — Hardy Cross publie la distribution des moments, qui rend enfin les poutres continues et les portiques résolubles au crayon et à la patience.
• Années 1950-1960 — l'analyse matricielle des structures et la méthode des éléments finis transforment tout cela en algèbre linéaire qu'un ordinateur peut exécuter.

Aujourd'hui, toute cette filiation s'exécute à l'instant où vous appuyez sur un bouton. Quand la calculatrice de CalcSteel dessine un diagramme, elle compresse 400 ans de mécanique en quelques millisecondes — et c'est gratuit.

Avant de dessiner quoi que ce soit, vous devez fixer une convention de signes et ne jamais la lâcher. Tout au long de ce guide, nous utilisons la convention structurelle standard : le positif traduit un moment qui tend la fibre inférieure. Un moment positif fléchit la poutre avec une concavité vers le haut (un sourire), tendant la fibre inférieure ; un moment négatif — hogging — la fléchit avec une concavité vers le bas, tendant la fibre supérieure. L'effort tranchant positif est le couple de forces qui tend à faire tourner l'élément coupé dans le sens horaire.

La convention que vous choisissez importe bien moins que de l'appliquer de façon cohérente de la première à la dernière coupe. Adoptez le positif tendant la fibre inférieure, conservez-le, et vos diagrammes s'accorderont toujours entre eux.

Voici maintenant les deux relations qui font fonctionner toute la méthode. Pour une charge répartie w (positive vers le bas) le long de la poutre :

• dV/dx = −w — la pente du diagramme d'effort tranchant en tout point est égale à l'opposé de la charge à cet endroit. Pas de charge signifie effort tranchant constant ; une charge uniforme signifie que l'effort tranchant décroît à un taux constant.
• dM/dx = V — la pente du diagramme de moment est égale à l'effort tranchant à cet endroit. C'est celle qu'il faut mémoriser comme une image : la pente d'un diagramme est la hauteur de l'autre.

Deux conséquences en découlent directement. D'abord, comme dM/dx = V, le moment atteint un extremum exactement là où l'effort tranchant croise le zéro — le fait le plus utile pour trouver M_max à l'intérieur d'une travée. Ensuite, la variation du moment entre deux points est égale à l'aire sous le diagramme d'effort tranchant entre ces points (ΔM = ∫V dx), ce qui est la vérification manuelle la plus rapide qui soit.

Voici la recette canonique en cinq étapes qui permet de dessiner n'importe quel diagramme isostatique :

1. Trouvez les réactions. Appliquez ΣF_y = 0 et ΣM = 0 à la poutre entière et résolvez pour chaque réaction d'appui.
2. Construisez le diagramme d'effort tranchant de gauche à droite. Partez de zéro, sautez vers le haut à chaque réaction ascendante, sautez vers le bas à chaque charge concentrée, et inclinez selon −w sous une charge répartie.
3. Repérez où l'effort tranchant croise le zéro. Ces croisements — plus les appuis encastrés et tout moment concentré appliqué — sont vos positions candidates pour M_max.
4. Construisez le diagramme de moment en intégrant l'effort tranchant. Un effort tranchant constant donne une rampe rectiligne ; un effort tranchant linéaire donne une parabole ; un moment concentré fait sauter M.
5. Vérifiez l'équilibre. L'effort tranchant doit se refermer à zéro à l'extrémité opposée, et le moment doit revenir à zéro à tout appui simple. Si ce n'est pas le cas, une réaction est erronée.

Chaque exemple résolu qui suit utilise exactement ces cinq étapes — tout comme la calculatrice, en plus rapide.

Mettons la théorie en pratique sur le problème le plus simple qui enseigne pourtant tout : une poutre simplement appuyée, portée L = 6 m, portant une seule charge concentrée P = 20 kN appliquée à a = 2 m de l'appui gauche (donc b = 4 m de l'appui droit). Appui articulé en A, appui à rouleau en B. Suivez les cinq étapes de la section précédente et vous pourrez dessiner les deux diagrammes à la main en moins d'une minute.

Étape 1 — Réactions

Prenez les moments en A pour isoler R_B : R_B = P·a/L = 20 × 2 / 6 = 6,67 kN. L'équilibre vertical donne ensuite R_A = P − R_B = 20 − 6,67 = 13,33 kN. Comme vérification de bon sens, la plus grande réaction se trouve sous l'appui le plus proche de la charge, exactement comme l'intuition l'exige.

Étape 2 — Diagramme de l'effort tranchant (les marches)

Partez de l'extrémité gauche et avancez vers la droite. L'effort tranchant saute à +13,33 kN en A et reste constant — il n'y a pas de charge répartie, donc dV/dx = −w = 0 et l'effort tranchant est constant. En x = 2 m, la charge concentrée de 20 kN fait chuter instantanément l'effort tranchant de 20 kN, de +13,33 à −6,67 kN. Il conserve cette valeur jusqu'en B, où la réaction de 6,67 kN referme le diagramme à zéro. Cette fermeture est votre vérification d'équilibre.

Étape 3 — Diagramme de moment (le triangle)

Comme dM/dx = V, le moment est l'aire cumulée sous l'effort tranchant. Sur les 2 premiers mètres, l'effort tranchant est constant à +13,33 kN, si bien que le moment monte en ligne droite jusqu'à un pic directement sous la charge. L'aire vaut 13,33 × 2 = 26,67 kN·m. Passé la charge, l'effort tranchant est négatif, si bien que le moment redescend linéairement à zéro en B. Le DMF est un triangle unique culminant sous la charge concentrée — la signature classique d'une force concentrée.

Étape 4 — Où et de combien est M_max ?

Le pic se situe exactement là où l'effort tranchant croise le zéro, en x = 2 m, et sa valeur est la formule fermée des manuels M_max = P·a·b/L = 20 × 2 × 4 / 6 = 26,67 kN·m. Rien ici ne nécessite d'ordinateur — mais c'est le cas de calibration parfait. Lorsque nous avons fait passer cette poutre dans le moteur EF de CalcSteel, il a renvoyé R_A = 13,33 kN, R_B = 6,67 kN, V_max = 13,33 kN et M_max = 26,67 kN·m en x = 2 m : une correspondance exacte avec la théorie jusqu'à la troisième décimale. Si le moteur réussit parfaitement le cas que vous pouvez vérifier à la main, vous pouvez lui faire confiance sur les cas que vous ne pouvez pas vérifier.

Vous voulez d'abord les réactions pour une autre géométrie ? Notre calculatrice de réactions de poutre gratuite prend en charge l'étape 1, et le guide introductif au moment fléchissant développe pourquoi M_max = Pab/L.

Les poutres réelles s'arrêtent rarement à leurs appuis. Ajoutez un porte-à-faux et le diagramme de moment gagne une seconde personnalité : le moment négatif (hogging). Considérez une poutre allant de x = 0 à x = 7 m avec des appuis en x = 0 (A) et x = 5 m (B) — laissant un porte-à-faux de 2 m en console au-delà de B — sous une charge uniforme w = 10 kN/m sur toute la longueur.

Étape 1 — Réactions

La charge totale est de 10 × 7 = 70 kN, agissant au centroïde x = 3,5 m. Les moments en A donnent R_B = 49 kN ; l'équilibre vertical laisse alors R_A = 70 − 49 = 21 kN, avec R_B = 49 kN. Remarquez comme le porte-à-faux surcharge l'appui B bien au-delà de sa « juste part » — cette réaction élevée est la signature du porte-à-faux.

Étape 2 — Diagramme de l'effort tranchant (désormais une pente)

Avec une charge uniforme, dV/dx = −w, si bien que l'effort tranchant n'est plus constant — il décroît en rampe de 10 kN par mètre. Partez de +21 kN en A et il chute linéairement, croisant le zéro en x = 2,1 m (21 / 10 = 2,1). Il continue de chuter jusqu'à −29 kN juste à gauche de B, où la réaction de 49 kN le fait remonter à +20 kN, puis redescend en rampe le long du porte-à-faux pour se refermer à zéro à l'extrémité libre. Deux choses comptent ici : le croisement intérieur du zéro à 2,1 m, et le saut en B.

Étape 3 — Diagramme de moment (deux courbures)

Intégrer l'effort tranchant donne désormais des arcs paraboliques, car l'effort tranchant lui-même est linéaire. Dans la travée principale, le moment monte, culmine là où l'effort tranchant croise le zéro, puis s'inverse et devient négatif au droit de l'appui B. Cette valeur négative est le hogging : le poids du porte-à-faux fait levier en soulevant la poutre au-dessus de l'appui, tendant la fibre supérieure — l'inverse du moment positif à mi-portée observé dans l'exemple 1.

Étape 4 — Les deux pics qui dimensionnent la poutre

Le pic positif se situe au croisement du zéro de l'effort tranchant, x = 2,1 m, avec M = 22,05 kN·m. Le pic négatif se situe au droit de l'appui B avec M = −20 kN·m. Un concepteur doit vérifier les deux : le pic positif gouverne la semelle inférieure à mi-portée, le pic négatif gouverne la semelle supérieure au droit de l'appui (et souvent le maintien latéral à cet endroit). Le moteur de CalcSteel a reproduit le tout — R_A = 21 kN, R_B = 49 kN, effort tranchant nul en x = 2,1 m, M_max positif = 22,05 kN·m, négatif −20 kN·m au droit de B — directement à partir de la charge et de la géométrie.

C'est aussi l'exemple qui démonte un mythe courant. La plus grande magnitude ici est le pic positif de 22,05 kN·m en x = 2,1 m, et non le −20 kN·m négatif au droit de B — les deux pics vivent à des endroits différents pour des raisons différentes. Nous détaillons exactement où se cache M_max dans la section suivante.

Vous avez maintenant vu la méthode deux fois à la main. Le moyen le plus rapide de la fixer est de changer les chiffres et de regarder les diagrammes réagir — la voici donc, en direct, intégrée juste sur cette page.

Faites glisser la charge, déplacez les appuis, basculez entre une charge concentrée et une charge uniforme, et les diagrammes d'effort tranchant et de moment fléchissant se redessinent instantanément. Essayez de recréer l'exemple 1 (P = 20 kN à 2 m sur une portée de 6 m) et confirmez vous-même le pic de 26,67 kN·m, puis poussez la charge vers le milieu de la portée et regardez M_max grimper. Chaque valeur que vous avez vue ci-dessus est une valeur que vous pouvez désormais reproduire et interroger.

C'est le véritable outil, pas un aperçu : essais illimités, entièrement gratuit, et aucune connexion requise pour les calculs. Si elle s'ouvre dans son propre onglet, voici le lien direct vers la calculatrice de diagrammes d'effort tranchant et de moment fléchissant. Quand vous serez prêt pour une barre complète — réactions, flèche et dimensionnement de section réunis — la calculatrice de poutres gratuite franchit l'étape suivante.

Amusez-vous avec les cas isostatiques ici, car dans les sections qui suivent les poutres cessent d'être résolubles à la main — une poutre continue puis un portique complet — et c'est là que le moteur EF natif du navigateur de CalcSteel justifie sa valeur.

Une fois les deux diagrammes tracés, tout l'enjeu est de les lire : trouver le chiffre unique qui dimensionnera la poutre et les endroits où la poutre change d'avis sur quelle face est tendue.

La règle empirique la plus répandue — « le moment maximal est là où l'effort tranchant croise le zéro » — est vraie, mais seulement à l'intérieur d'une travée. L'énoncé complet et correct est celui-ci : le moment fléchissant maximal se produit à l'un de trois endroits, et vous devez tous les vérifier.

• Là où l'effort tranchant croise le zéro à l'intérieur d'une travée. Comme dM/dx = V, le moment a une tangente horizontale (un pic local) exactement là où V = 0. C'est le pic positif classique d'une poutre simplement appuyée.
• À un appui encastré. Une extrémité encastrée porte un moment négatif même si l'effort tranchant y est en général non nul. Une poutre en porte-à-faux est le cas le plus clair : son moment maximal se situe juste à l'encastrement, où l'effort tranchant est égal à la charge appliquée totale.
• À un moment concentré appliqué. Un moment ponctuel fait sauter le DMF verticalement, si bien qu'un pic peut se situer à cette discontinuité — sans aucune aide du diagramme d'effort tranchant.

Nos exemples résolus en montrent déjà deux. Dans l'Exemple 1, le pic est un véritable croisement V = 0 — 26,67 kN·m juste sous la charge. Dans le porte-à-faux de l'Exemple 2, l'histoire est plus riche : la plus grande magnitude est le pic positif de 22,05 kN·m en x = 2,1 m, tandis que le pic négatif de −20 kN·m se situe au droit de l'appui B. Ne lire que « V = 0 » aurait trouvé le pic positif sans rien manquer ici, mais sur un porte-à-faux pur, cela vous aurait dirigé vers une section entièrement erronée.

Points d'inflexion

Un point d'inflexion (ou point de moment nul) est l'endroit où le moment fléchissant passe par zéro et change de signe — la poutre cesse de fléchir positivement et commence à fléchir négativement, si bien que la face tendue bascule du bas vers le haut. Dans l'Exemple 2, cela se produit entre le pic positif en x = 2,1 m et le moment négatif au droit de l'appui B : quelque part entre les deux, M = 0.

Ces points comptent dans la conception réelle. Ils indiquent quelle semelle est tendue le long de chaque tronçon de poutre, et donc quelle semelle a besoin d'un maintien latéral ; ce sont aussi des endroits naturels pour épisser une barre continue, car il n'y a (presque) aucun moment à transférer. Vous pouvez voir l'inflexion apparaître en direct — faites glisser les charges dans la calculatrice de diagrammes d'effort tranchant et de moment et regardez le DMF traverser l'axe.

Ajoutez un appui et tout change. Prenez une poutre sur deux travées égales de 6 m — appuis aux deux extrémités et un au milieu — portant une charge uniforme de w = 15 kN/m sur toute la longueur. Il y a trois réactions verticales mais seulement deux équations utiles de la statique (ΣFy et ΣM). Cette inconnue supplémentaire rend la poutre hyperstatique : l'équilibre seul ne peut la résoudre. La rigidité propre de la poutre décide comment la charge se répartit.

Physiquement, l'appui intérieur réagit. Il ne peut pas simplement rester passif — il pousse fortement vers le haut et, ce faisant, il fléchit la poutre par le dessus, créant un moment négatif au droit de l'appui central que les deux travées d'extrémité ne voient jamais à elles seules.

Les résultats

• Réactions : 33,75 kN à chaque appui d'extrémité et 112,5 kN à l'appui intérieur. Remarquez que l'appui central porte bien plus que la moitié de la charge — il attire la charge vers lui précisément parce qu'il est rigide.
• Hogging au droit de l'appui intérieur : −67,5 kN·m (soit exactement −wL²/8 pour ce cas symétrique à deux travées). C'est le moment gouvernant, et il est négatif — la fibre supérieure est tendue au droit de l'appui.
• Moment positif maximal dans chaque travée : environ 37,95 kN·m, bien en dessous du pic négatif de −67,5 kN·m.

Comparez cela à une seule travée simplement appuyée de 6 m sous la même charge : wL²/8 = 15 × 6² / 8 = 67,5 kN·m de moment purement positif. Rendre la poutre continue redistribue ce moment — la travée fléchit moins positivement (37,95 kN·m) et l'appui subit plus de hogging (−67,5 kN·m). La magnitude de pic est similaire, mais elle s'est déplacée et a changé de signe, et il y a désormais des points d'inflexion à suivre dans chaque travée.

Pourquoi cela exige un logiciel

Résoudre cela à la main signifie la distribution des moments (Hardy Cross, 1930), l'équation des trois moments, ou la méthode des rotations (slope-deflection) — toutes praticables, toutes fastidieuses, et toutes faciles à rater dès que vous avez des travées inégales, un chargement alterné, ou plusieurs combinaisons de charge. C'est exactement le terrain où de nombreux outils imposent un mur payant.

Le moteur EF de CalcSteel résout directement la poutre hyperstatique et a correspondu au résultat hyperstatique des manuels jusqu'à la troisième décimale — et il le fait dans votre navigateur, gratuitement. La conception réelle exige aussi le chargement alterné : chargez une travée, puis l'autre, puis les deux, et enveloppez le pire cas. Cela représente des minutes de travail manuel par combinaison, ou un clic ici.

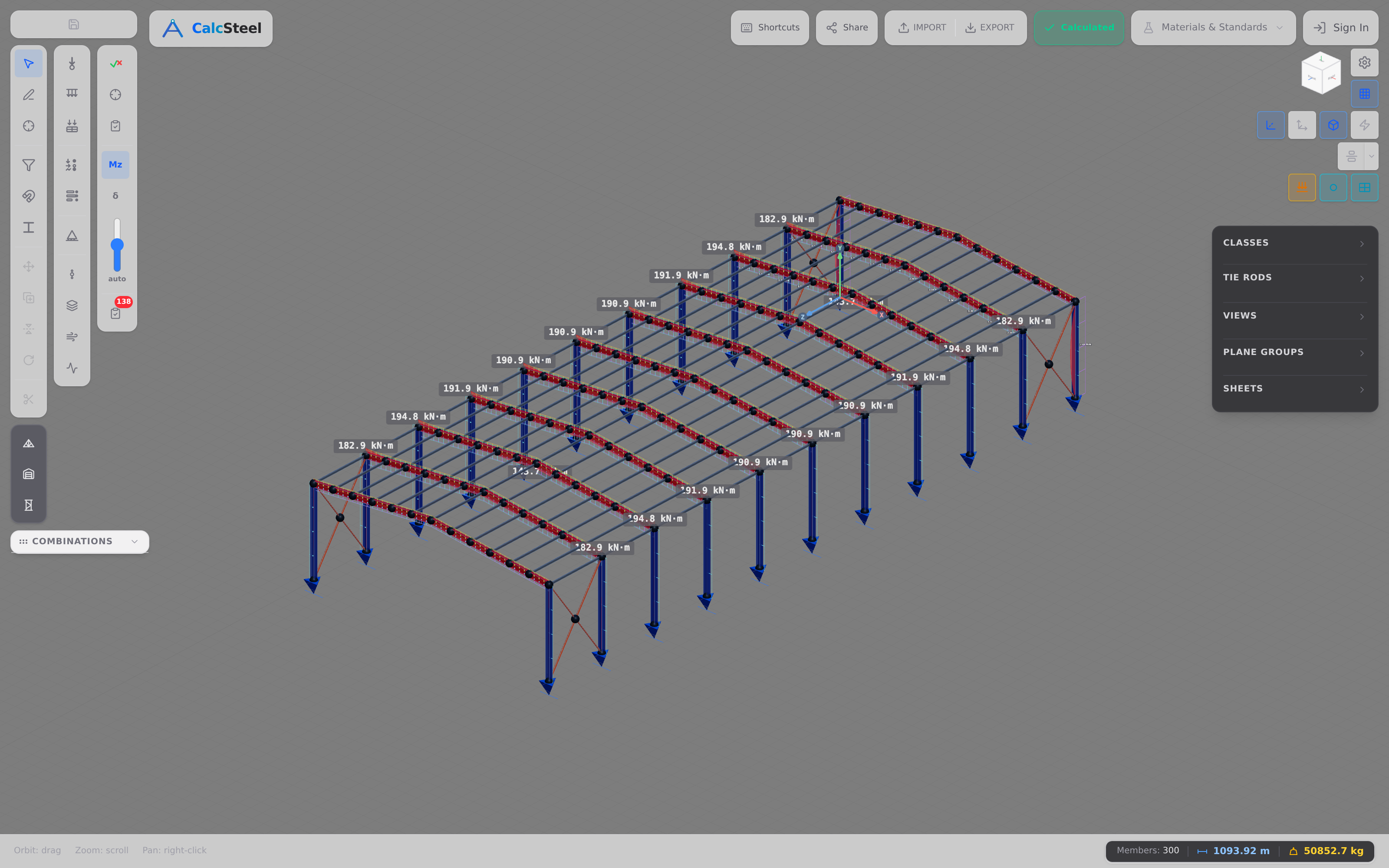

Maintenant, courbez la poutre en un bâtiment. Un portique est le cheval de bataille de la construction en acier — deux poteaux et deux arbalétriers soudés en un seul squelette rigide, le type qui porte presque tous les entrepôts, hangars et halls industriels à côté desquels vous vous êtes déjà garé. Ici, les poteaux et les arbalétriers ne sont plus des barres séparées transmettant des charges par des articulations ; ils forment une seule barre rigide continue, et le moment fléchissant circule sans interruption autour des angles.

Prenez un portique réel : une portée de 12 m, des poteaux d'égout de 6 m, une pente de toiture de 10°, une charge gravitaire w = 12 kN/m sur les arbalétriers, plus une poussée latérale de vent de 15 kN, avec des bases encastrées. Ce portique est un portique déplaçable hyperstatique — il n'existe aucune formule de manuel en forme fermée pour lui. Les angles rigides (les « nœuds ») et les pieds encastrés donnent plus de restreintes que la statique seule ne peut résoudre, et le vent fait pencher tout le portique latéralement (déplacement latéral). Seul un véritable moteur d'analyse trouve la réponse.

Ce que le moteur trouve

• Moment de pic dans l'arbalétrier ≈ 149,1 kN·m, avec le moment au faîtage ≈ 147,0 kN·m près du faîte.
• Moment au nœud (égout) ≈ 28,8 kN·m — les angles captent un moment réel parce qu'ils sont rigides, non articulés.
• Réactions aux bases : horizontale ΣFx = −15 kN (les pieds encastrés équilibrent exactement le vent), verticale ΣFy ≈ 146 kN (la charge gravitaire totale, restituée au sol).

L'histoire de la redistribution

Voici l'idée qui rend tout l'article digne d'être lu. Si cet arbalétrier de 12 m était une poutre simplement appuyée sous la même w = 12 kN/m, son moment à mi-portée serait wL²/8 = 12 × 12² / 8 = 216 kN·m. En portique rigide, le pic de l'arbalétrier chute à environ 149 kN·m — parce que les nœuds rigides tirent le moment hors de la travée et vers les angles et les poteaux. Le portique répartit le travail autour de chaque nœud au lieu de tout déverser à mi-portée.

Cette redistribution est la raison entière pour laquelle les portiques sont efficaces — et la raison entière pour laquelle ils nécessitent un logiciel. Il n'existe pas de formule manuelle pour un portique déplaçable à bases encastrées ; vous avez besoin de la méthode des éléments finis. Ce portique précis n'est pas un jouet : c'est un véritable bâtiment en acier modélisé dans l'éditeur CalcSteel, et le même moteur EF qui dessine son diagramme de moment fléchissant fonctionne gratuitement dans votre navigateur.

Un diagramme de moment fléchissant n'est pas la destination — c'est l'entrée d'une décision de conception. Une fois que vous connaissez le moment de pic, tout l'enjeu est de choisir une section en acier capable de le porter avec une marge de sécurité. C'est l'étape où le diagramme devient enfin une poutre que vous pouvez réellement construire.

L'inégalité gouvernante est simple. La section doit fournir plus de capacité en moment que la sollicitation :

W ≥ M / f_yd

Ici, M est le moment de calcul tiré directement de votre DMF, f_yd est la contrainte de calcul à l'élasticité (la limite d'élasticité caractéristique f_y divisée par le coefficient de sécurité du matériau — γ_a1 dans la NBR 8800, ou absorbé dans φ dans l'AISC 360), et W est le module de résistance que vous devez rechercher dans un tableau de profilés. Réarrangée dans l'autre sens, la capacité en moment d'une section choisie est M_Rd = W · f_yd, et le dimensionnement est valide lorsque M_Rd ≥ M_Sd.

Le module de résistance à utiliser dépend de la façon dont la section transversale se comporte — et c'est le détail que la plupart des débutants sautent. Vérifiez d'abord la classification de la section.

• Sections compactes (plastiques) — les semelles et l'âme sont assez robustes pour atteindre la rotule plastique complète sans voilement local. Ici, vous dimensionnez plastiquement et utilisez le module plastique Z (appelé Z dans l'AISC, W_pl dans la NBR/l'Eurocode). La section développe son moment plastique M_pl = Z · f_yd, sensiblement supérieur à la limite élastique.
• Sections non compactes ou élancées — des semelles minces ou une âme élancée voilent localement avant que toute la section n'atteigne l'élasticité. Vous êtes limité au comportement de première plastification, donc vous utilisez le module élastique W_el et M_Rd = W_el · f_yd. Les éléments élancés nécessitent une réduction supplémentaire.

Le rapport Z / W_el est le facteur de forme — environ 1,12–1,18 pour un profilé I laminé fléchi selon son axe fort. Ignorez-le et vous laissez de la capacité de côté ou, pire, vous supposez une capacité plastique qu'une section non compacte ne peut pas fournir.

Reprenez le portique de la section précédente. Le pic de l'arbalétrier de ≈149,1 kN·m est le moment de calcul de cette barre. Divisez par f_yd pour votre nuance d'acier et vous obtenez le W minimal que l'arbalétrier doit fournir — puis choisissez le profilé laminé ou soudé le plus léger qui le dépasse, et confirmez que sa classe supporte le module que vous avez utilisé. Voici toute la logique de la sélection des barres fléchies, condensée en une valeur de moment et une division.

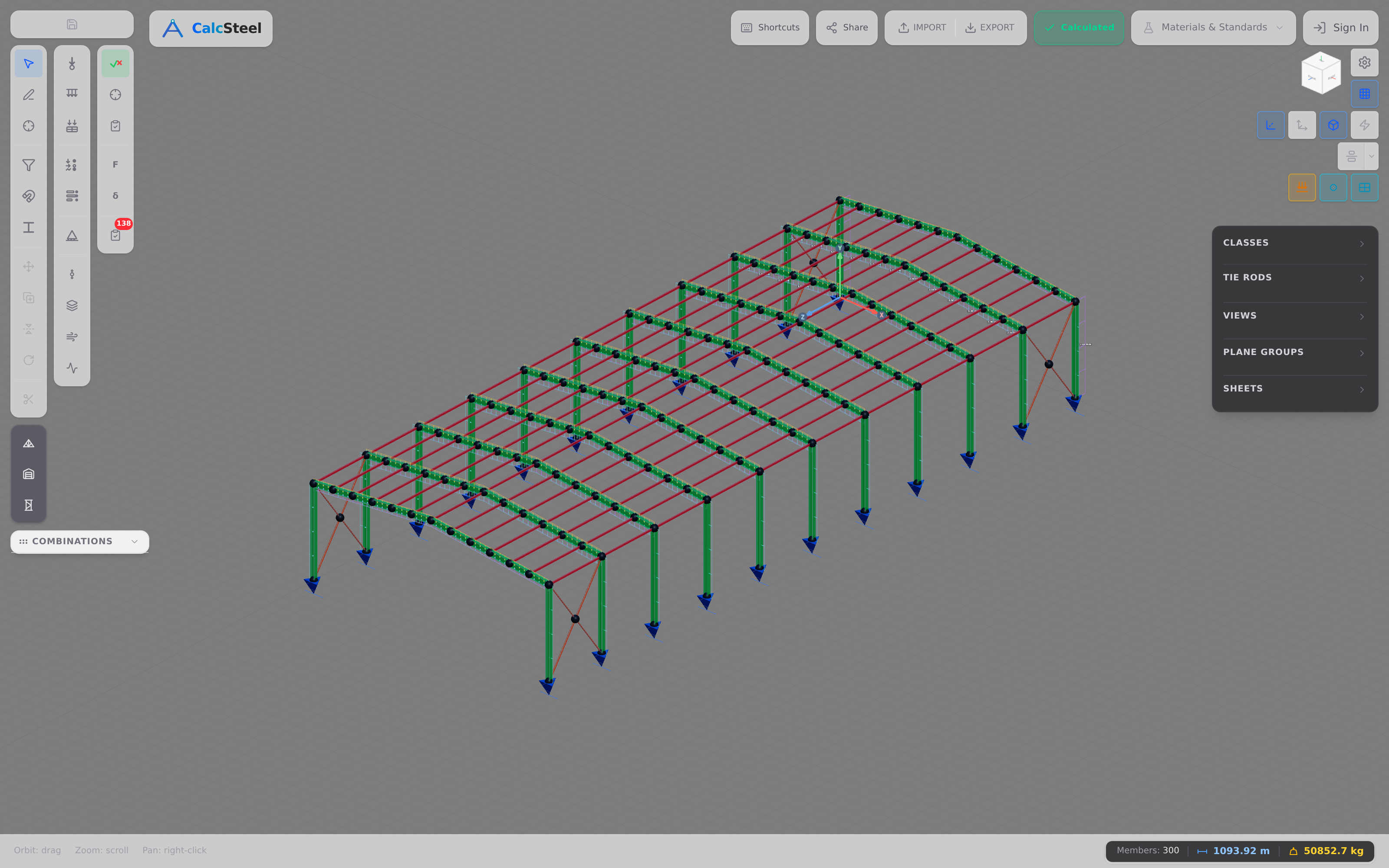

La dernière étape est la vérification du taux d'utilisation : le rapport entre sollicitation et capacité, M_Sd / M_Rd. En dessous de 1,0, la barre passe ; plus on se rapproche de 1,0, plus vous avez utilisé l'acier efficacement. Une conception sérieuse vérifie aussi le cisaillement (V_Sd / V_Rd), le déversement, et l'interaction combinée axiale plus flexion pour les barres de portique — un poteau-arbalétrier porte les deux, donc la véritable vérification est une interaction axiale-flexion, non la flexion seule. Dans CalcSteel, cela se produit automatiquement : la même exécution EF qui dessine le diagramme classifie chaque section, applique le code que vous avez choisi (NBR 8800 ou AISC 360), et colore chaque barre selon son taux d'utilisation — vert pour confortable, rouge pour surchargé — afin que vous voyiez exactement quelles barres gouvernent le dimensionnement.

La théorie est limpide, mais les mêmes quelques erreurs font trébucher étudiants et ingénieurs en exercice à parts égales. Passez en revue cette liste de vérification avant de faire confiance à un diagramme — qu'il soit tracé à la main ou par logiciel.

• Supposer que le moment maximal est toujours là où V = 0. Ce n'est pas le cas. Le moment de pic se situe là où l'effort tranchant croise le zéro à l'intérieur d'une travée, mais il peut tout aussi bien se situer à un appui encastré (un porte-à-faux culmine à l'encastrement, où l'effort tranchant est maximal, non nul) ou exactement à un moment concentré appliqué. Scrutez toujours aussi les appuis et les emplacements des moments ponctuels.
• Traiter les angles de portique comme des articulations. Un nœud soudé ou boulonné avec raidisseurs est un assemblage rigide — le moment circule continûment du poteau vers l'arbalétrier. Modélisez-le comme une articulation et vous supprimez le moment du nœud (≈28,8 kN·m dans notre portique) et vous interprétez très mal comment le portique fonctionne réellement.
• Oublier que les réactions doivent se refermer. Le diagramme d'effort tranchant doit revenir exactement à zéro après la dernière réaction, et ΣF_x, ΣF_y, ΣM doivent tous s'équilibrer. Un résidu est une erreur arithmétique, un point c'est tout.
• Manquer le saut d'effort tranchant aux charges concentrées. Chaque charge concentrée P fait sauter le DET d'exactement P ; chaque moment appliqué M₀ fait sauter le DMF de M₀ tout en laissant l'effort tranchant intact. Des courbes lisses traversant une charge concentrée sont toujours fausses.
• Ignorer le hogging sur les porte-à-faux et les poutres continues. Les extrémités en porte-à-faux et les appuis intérieurs produisent un moment négatif qui tend la fibre supérieure. Cette semelle a besoin d'un maintien latéral et gouverne souvent le dimensionnement — le −20 kN·m au droit de l'appui dans notre exemple de porte-à-faux et le −67,5 kN·m de hogging intérieur dans la poutre à deux travées en sont exactement les cas.
• Dimensionner sur la flexion seule. Un diagramme de moment dimensionne les semelles, mais la barre doit encore passer le cisaillement, le déversement, et — pour tout poteau ou arbalétrier — la combinaison axiale et flexion. Le DMF est le début de la vérification, non son intégralité.

Le moment fléchissant maximal est-il toujours là où l'effort tranchant est nul ?

Non. À l'intérieur d'une travée simplement appuyée, c'est le cas, car dM/dx = V signifie que le moment cesse de monter exactement là où l'effort tranchant passe par zéro. Mais le maximum global peut se produire à un appui encastré (le pire moment d'un porte-à-faux se situe à l'encastrement, où l'effort tranchant est maximal) ou précisément là où un moment concentré externe est appliqué. Vérifiez les croisements V = 0, chaque appui et chaque moment appliqué, puis retenez la plus grande magnitude.

Qu'est-ce qu'un point d'inflexion ?

C'est l'endroit où le moment fléchissant passe par zéro et change de signe — la poutre bascule de la flexion positive à la flexion négative ou inversement. Physiquement, la courbure s'inverse, si bien que la face tendue bascule du bas vers le haut. Les points d'inflexion apparaissent dans les porte-à-faux, les poutres biencastrées et les poutres continues, et ils comptent car ils marquent où l'on peut épisser une barre avec un moment minimal et où change la semelle maintenue.

Pourquoi ne puis-je pas résoudre un portique avec la formule wL²/8 ?

Parce que wL²/8 n'est valable que pour une seule barre simplement appuyée. Un portique rigide est hyperstatique — les bases encastrées et les nœuds continus ajoutent plus d'inconnues que l'équilibre seul ne peut résoudre, et les poteaux et les arbalétriers partagent le moment à travers les nœuds. Il n'existe pas de réponse en forme fermée ; il faut une solution de rigidité/EF. Cette redistribution est précisément la raison pour laquelle un arbalétrier de 12 m sous w = 12 kN/m culmine près de 149 kN·m en portique au lieu des 216 kN·m que verrait une poutre simplement appuyée de même portée.

Les charges réparties et concentrées donnent-elles des diagrammes différents ?

Oui, de façon caractéristique. Une charge uniforme fait varier l'effort tranchant linéairement et le moment se courber en parabole. Une charge concentrée rend l'effort tranchant constant entre les charges avec une marche nette à la charge, et le moment varie linéairement avec un coude à la charge. Reconnaître la forme — droite contre courbe, en marche contre inclinée — est le moyen le plus rapide de vérifier n'importe quel diagramme d'un simple coup d'œil.

Vous avez parcouru tout le chemin — d'une seule coupe dans une poutre simple jusqu'à la redistribution du moment à l'intérieur d'un portique rigide en acier. Voici ce qu'il faut retenir.

• Deux relations gouvernent tout. dV/dx = −w et dM/dx = V — la pente d'un diagramme est la hauteur de l'autre, et le moment atteint un extremum là où l'effort tranchant croise le zéro à l'intérieur d'une travée.
• Le moment maximal n'est pas toujours à V = 0. Il peut se situer à un appui encastré ou à un moment concentré appliqué. Scrutez les croisements, les appuis et les moments ponctuels, puis retenez le plus grand.
• Les appuis et la continuité changent l'histoire. Un porte-à-faux provoque du hogging au droit de son appui (−20 kN·m dans notre exemple) ; une poutre continue à deux travées tire −67,5 kN·m de hogging au droit de l'appui intérieur — des cas hyperstatiques où les méthodes manuelles deviennent difficiles et où le logiciel résout instantanément.
• Les portiques redistribuent le moment. La même portée de 12 m qui culminerait à 216 kN·m en poutre simplement appuyée se stabilise près d'un moment de 149 kN·m dans l'arbalétrier une fois qu'elle agit comme un portique rigide — les nœuds captent du moment, les bases équilibrent le vent, et seul le calcul par éléments finis peut le trouver.
• Le diagramme est le point de départ du dimensionnement. M_max définit le module de résistance requis (W ≥ M / f_yd), la classe de la section décide entre le module plastique Z et l'élastique W_el, et le taux d'utilisation indique si la barre passe.

Maintenant, arrêtez de lire et commencez à dessiner. Entrez votre propre portée, vos charges et vos appuis dans la calculatrice gratuite de diagrammes d'effort tranchant et de moment fléchissant — illimitée, sans connexion pour les calculs — et regardez le DET et le DMF se mettre à jour en direct. Quand vous serez prêt pour le bâtiment complet, CalcSteel fait tourner le même véritable moteur EF sur des portiques complets directement dans votre navigateur, sur un plan réellement gratuit, avec chaque diagramme, classification de section et vérification normative inclus. Les étudiants ont tout débloqué via CalcSteel Education, gratuitement. La preuve n'est pas un compte à rebours — c'est l'outil lui-même, entre vos mains dès aujourd'hui.
