Effets P-Delta de second ordre dans les portiques en acier

Les effets P-Delta sont les efforts et moments additionnels qui apparaissent lorsque des charges gravitaires agissent sur une structure déformée. On les appelle effets « de second ordre » car ils dépendent de la géométrie déformée, elle-même causée par les charges appliquées.

Il existe deux effets P-Delta distincts :

P-Δ (P-delta grand) — à l'échelle de l'étage

La charge gravitaire totale ΣP agissant à travers le déplacement inter-étages Δ crée un moment de renversement ΣP × Δ à chaque étage. Ce moment augmente les moments d'extrémité des poteaux et, par suite, augmente encore le déplacement inter-étages — une boucle de rétroaction positive.

P-δ (P-delta petit) — à l'échelle de l'élément

La force axiale P dans un élément individuel agissant à travers la déflexion δ de l'élément (par rapport à sa corde) crée un moment additionnel P × δ le long de la longueur de l'élément. Cela amplifie le moment fléchissant entre les extrémités de l'élément.

Les deux effets sont toujours présents dans tout élément comprimé et fléchi. La question est de savoir s'ils sont assez importants pour compter. Pour les portiques contreventés rigides, les effets P-Delta sont généralement faibles (< 5%). Pour les portiques rigides flexibles, ils peuvent amplifier les moments de 10–50% et ne peuvent pas être ignorés.

La Section C1 de l'AISC 360-22 exige que les effets de second ordre soient pris en compte dans l'analyse. La question pratique est : dans quelle mesure sont-ils significatifs ?

B₂ comme indice de sensibilité

Le facteur d'amplification de l'étage B₂ est le meilleur indicateur :

B₂ = 1 / (1 − ΣP_story / ΣP_e_story)

Où ΣP_story est la charge gravitaire totale pondérée sur l'étage et ΣP_e_story est la charge critique élastique de l'étage.

• B₂ < 1.10 : Les effets de second ordre sont mineurs. Une analyse de premier ordre avec amplification B₁-B₂ est adéquate.
• 1.10 < B₂ < 1.50 : Les effets de second ordre sont significatifs. Une analyse de second ordre rigoureuse est recommandée.
• B₂ > 1.50 : Le portique est trop flexible. Une reconception est nécessaire — ajouter du contreventement ou augmenter les sections des éléments.
• B₂ > 2.50 : L'AISC ne le permet pas. Le portique s'approche de l'instabilité.

Qu'est-ce qui rend B₂ élevé ?

1. Charges gravitaires lourdes (plusieurs étages de charge de plancher)
2. Système latéral flexible (portiques rigides, en particulier avec de grandes portées)
3. Étages hauts (le déplacement inter-étages augmente avec la hauteur d'étage)
4. Peu de travées de résistance latérale (résistance concentrée)

Pour un portique rigide typique de 10 étages : B₂ ≈ 1.15–1.30. Pour un portique contreventé de 3 étages : B₂ ≈ 1.02–1.05.

La méthode B₁-B₂ (Annexe 8 de l'AISC) est un moyen approché d'obtenir les efforts de second ordre à partir d'une analyse de premier ordre :

M_r = B₁ × M_nt + B₂ × M_lt

Où : - M_nt = moment de l'analyse « sans translation » (contreventée) — tout déplacement latéral est empêché - M_lt = moment de l'analyse « avec translation latérale » — seules les charges latérales sont appliquées, avec déplacement - B₁ = amplificateur indéplaçable = C_m / (1 − P_r/P_e1) ≥ 1.0 - B₂ = amplificateur déplaçable = 1 / (1 − ΣP_r/ΣP_e) ≥ 1.0

Procédure étape par étape

1. Exécutez deux analyses de premier ordre : - Analyse 1 (nt) : appliquez toutes les charges avec un appui latéral fictif à chaque étage → obtenez M_nt - Analyse 2 (lt) : appliquez uniquement les charges latérales (vent, séisme, notionnelles) sans les appuis fictifs → obtenez M_lt

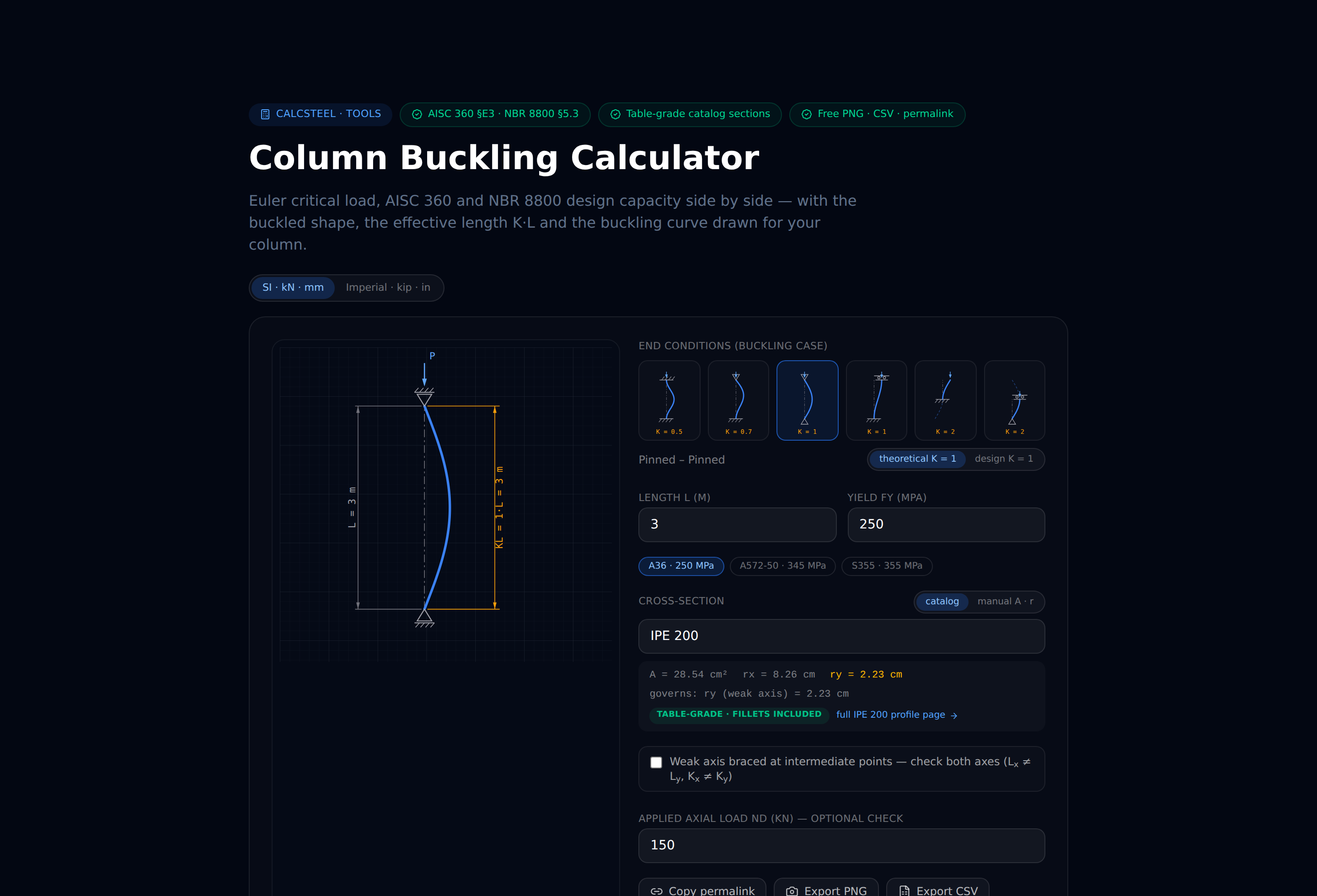

1. Calculez B₁ pour chaque élément : - C_m = 0.6 − 0.4(M₁/M₂) pour les éléments soumis uniquement à des moments d'extrémité (sans charges transversales) - C_m = 1.0 pour les éléments avec charges transversales entre appuis - P_e1 = π²EI/(K₁L)² où K₁ ≤ 1.0 (longueur effective indéplaçable) — vous pouvez obtenir P_e pour un poteau isolé avec notre calculateur de flambement de poteau gratuit (sans inscription)

1. Calculez B₂ pour chaque étage : - ΣP_r = charge gravitaire totale pondérée sur l'étage - ΣP_e = Σπ²EI/(K₂L)² sommé sur tous les poteaux de l'étage - Autrement : ΣP_e = R_M × ΣH × L / Δ_H où ΣH est l'effort tranchant de l'étage et Δ_H est le déplacement inter-étages de premier ordre

1. Combinez : M_r = B₁ × M_nt + B₂ × M_lt pour chaque élément

La méthode de l'analyse directe (DAM) est l'approche privilégiée dans l'AISC 360-22 car elle évite entièrement la décomposition B₁-B₂ et la détermination du facteur K.

Exigences du DAM

1. Charges notionnelles : Appliquez 0.002 × Y_i comme charge latérale à chaque niveau, où Y_i est la charge gravitaire à ce niveau. Elles représentent le défaut d'aplomb initial.

1. Rigidité réduite : Utilisez 0.8 × τ_b × EI pour tous les éléments (flexion) et 0.8 × EA (axial), où : - τ_b = 1.0 quand P_r/P_y ≤ 0.5 - τ_b = 4 × (P_r/P_y) × (1 − P_r/P_y) quand P_r/P_y > 0.5

1. K = 1.0 pour tous les éléments — Pas d'abaques d'alignement, pas de classification déplaçable/indéplaçable.

1. Analyse de second ordre : Exécutez une analyse de second ordre rigoureuse (géométriquement non linéaire) sur le modèle modifié.

Pourquoi le DAM fonctionne

En réduisant la rigidité et en ajoutant des charges notionnelles, le DAM capture : - Les imperfections initiales (poteaux hors d'aplomb) - Les effets des contraintes résiduelles (via τ_b) - La non-linéarité géométrique (P-Δ et P-δ via l'analyse de second ordre)

Le résultat : les efforts dans les éléments issus de l'analyse incluent déjà tous les effets de second ordre. Aucun facteur d'amplification n'est nécessaire. K = 1.0 car les effets de stabilité sont pris en compte dans l'analyse elle-même.

Avantages par rapport au B₁-B₂

• Élimine la subjectivité du facteur K
• Traite correctement les poteaux de gravité
• Fonctionne pour toute géométrie de portique (pas seulement les portiques réguliers)
• Fournit un ensemble cohérent d'efforts pour le dimensionnement

Les effets de second ordre augmentent les efforts internes dans le portique. L'impact varie selon le type d'élément :

Poteaux (les plus affectés)

• Les moments d'extrémité augmentent de B₂ (typiquement 10–30% pour les portiques rigides)
• Le taux d'interaction (H1) augmente car P_r et M_r augmentent tous les deux
• Les poteaux des étages inférieurs sont les plus affectés car ils portent le ΣP le plus élevé
• Les poteaux de gravité (leaning columns) transfèrent leur effet P-Δ aux poteaux du portique rigide

Poutres

• Les moments d'extrémité des poutres augmentent dans les portiques rigides (la poutre partage le moment amplifié avec le poteau)
• Les moments à mi-portée sont moins affectés (effet principalement P-δ, qui est faible pour les poutres)
• L'effort tranchant des poutres au niveau des assemblages augmente légèrement

Assemblages

• Les assemblages rigides doivent être dimensionnés pour les moments d'extrémité amplifiés
• Les assemblages simples en cisaillement ne sont généralement pas affectés (ils ne transfèrent pas de moment)
• Les assemblages de platine de base doivent résister au moment d'extrémité amplifié du poteau

Éléments de contreventement

• Les efforts dans les diagonales augmentent proportionnellement à l'effort tranchant amplifié de l'étage
• Pour les portiques contreventés rigides, l'augmentation est faible (B₂ ≈ 1.02–1.05)
• Pour les contreventements excentrés, le cisaillement du lien augmente

Exemple d'impact

Pour un poteau de portique rigide avec B₂ = 1.20 : - Moment de premier ordre : 200 kN·m → second ordre : 240 kN·m (+20%) - Taux d'interaction : 0.75 → 0.88 (+17%) - Le poteau passe toujours la vérification, mais la marge chute de 25% à 12%

Ignorer le P-Delta dans ce cas montrerait une marge de 25% qui n'existe pas réellement.

L'analyse géométriquement non linéaire (GNA) est la méthode rigoureuse pour capturer les effets P-Delta. Plutôt que d'amplifier les résultats de premier ordre, la GNA résout l'équilibre directement sur la géométrie déformée.

Comment fonctionne la GNA

1. Appliquez toutes les charges et résolvez le système linéaire → obtenez les déplacements
2. Mettez à jour la géométrie des éléments à l'aide des déplacements calculés
3. Reformez la matrice de rigidité en incluant les termes de rigidité géométrique
4. Résolvez à nouveau sur la géométrie mise à jour → obtenez de nouveaux déplacements
5. Répétez jusqu'à convergence (les déplacements cessent de changer)

Typiquement, 3–5 itérations suffisent pour la plupart des structures. Si la convergence n'est pas atteinte, la structure s'approche de l'instabilité (les charges dépassent la capacité de flambement élastique).

Matrice de rigidité géométrique

La clé de la GNA est la matrice de rigidité géométrique K_g, qui modifie la rigidité élastique K_e :

[K_e + K_g] × {u} = {F}

Pour les éléments comprimés, K_g est négative — elle réduit la rigidité effective. C'est la représentation mathématique du P-Delta : la compression rend la structure plus flexible.

Pour les éléments tendus, K_g est positive — la traction stabilise la structure (comme une corde de guitare qui se raidit lorsqu'on la tend).

Quand utiliser la GNA plutôt que B₁-B₂ ?

• B₁-B₂ : Adéquat pour les portiques simples, les vérifications rapides, les calculs manuels
• GNA : Nécessaire pour les portiques complexes, quand B₂ > 1.10, ou lors de l'utilisation de la méthode de l'analyse directe
• CalcSteel utilise toujours la GNA avec la méthode de l'analyse directe par défaut

1. Compter l'amplification deux fois

Si votre logiciel exécute une analyse de second ordre, les résultats incluent déjà les effets P-Δ et P-δ. Appliquer B₁-B₂ par-dessus des résultats de second ordre compte l'amplification deux fois et est excessivement conservateur.

2. Utiliser l'analyse de premier ordre pour déterminer le facteur K

Les facteurs K issus des abaques d'alignement supposent un comportement de premier ordre. Si vous utilisez K > 1.0 pour des poteaux déplaçables, vous devriez utiliser l'analyse de premier ordre + la méthode de la longueur effective, PAS l'analyse de second ordre + K > 1.0. Mélanger les méthodes crée des incohérences.

3. Ignorer les charges notionnelles dans le DAM

La méthode de l'analyse directe exige des charges notionnelles (0.002Yi) pour fonctionner correctement. Sans elles, l'analyse ne capture pas les imperfections initiales, et la simplification K = 1.0 n'est pas valide.

4. Oublier que B₂ s'applique à l'étage entier

B₂ est une grandeur au niveau de l'étage — elle est identique pour tous les poteaux d'un même étage. Calculer B₂ par poteau est incorrect et donne des résultats hors équilibre.

5. Ne pas vérifier la convergence

Une analyse de second ordre qui ne converge pas indique une structure instable. N'acceptez pas les résultats de la « dernière itération » comme valides — la structure doit être reconçue.

6. Négliger le P-δ dans les éléments individuels

Certains logiciels ne capturent que le P-Δ (balancement de l'étage) mais pas le P-δ (courbure de l'élément). Pour les éléments avec des charges axiales importantes et des charges transversales entre les extrémités (par exemple, des poteaux avec charge de vent), le P-δ peut être significatif. Vérifiez que votre logiciel prend en compte les deux effets.

CalcSteel implémente la méthode de l'analyse directe complète avec une analyse de second ordre rigoureuse par défaut :

Méthode d'analyse

• Analyse géométriquement non linéaire avec effets P-Δ et P-δ
• Vérification automatique de la convergence (typiquement 3–5 itérations)
• Charges notionnelles appliquées automatiquement (0.002Yi à chaque niveau)
• Réduction de rigidité (0.8τbEI et 0.8EA) appliquée à tous les éléments

Traitement du facteur K

• K = 1.0 pour tous les éléments (selon le DAM)
• Aucun abaque d'alignement nécessaire
• Aucune classification déplaçable/indéplaçable requise

Résultats

• Tous les efforts dans les éléments incluent l'amplification de second ordre
• L'indice de sensibilité B₂ est rapporté pour chaque étage
• Si un étage a B₂ > 1.5, un avertissement est émis
• Le statut de convergence est affiché dans le journal d'analyse

Vérification de la stabilité

Le moteur effectue une vérification de la stabilité globale en calculant le facteur de charge critique élastique (λ_cr = ΣP_e/ΣP_r). Si λ_cr < 2.5, la structure peut être trop proche de l'instabilité et un avertissement apparaît.

La combinaison DAM + GNA donne les résultats les plus fiables et cohérents pour le dimensionnement des portiques en acier. Elle traite les portiques réguliers et irréguliers, les poteaux de gravité, les bâtiments à plusieurs étages, et toute combinaison de systèmes latéraux.
