Conception des portiques : types, analyse et dimensionnement

Un portique est une ossature structurale rigide à un seul niveau, composée de poteaux et d'un arbalétrier incliné ou plat, reliés par des liaisons résistantes au moment aux égouts. Il s'agit du système structural le plus courant pour les bâtiments métalliques à un seul niveau dans le monde entier — entrepôts, usines, salles de sport, commerces de détail et hangars d'aviation.

Les portiques métalliques sont appréciés car ils :

• Offrent de grandes portées libres (15–50 m) sans poteaux intérieurs
• Utilisent des profilés laminés à chaud standards (IPE, HEA, W)
• Sont simples à analyser, fabriquer et monter
• Permettent des aménagements intérieurs flexibles qui peuvent évoluer au cours de la vie du bâtiment

Le portique fonctionne comme un anneau rigide : les charges latérales (vent) créent des moments fléchissants qui se répartissent entre l'arbalétrier et les poteaux. La liaison à l'égout est le point le plus sollicité du portique, c'est pourquoi elle est souvent renforcée par un jarret — une section dont la hauteur est augmentée pour accroître la capacité en moment à cet endroit critique.

Portée unique, base articulée

La configuration standard. Les poteaux sont articulés à la base (aucun transfert de moment vers la fondation). L'arbalétrier franchit toute la largeur avec un faîtage au centre. C'est le portique le plus économique pour des portées allant jusqu'à 35 m.

Portée unique, base encastrée

Les bases des poteaux sont liées à la fondation par une liaison résistante au moment. Cela réduit le moment à l'égout et le poids de l'arbalétrier, mais augmente la taille et le coût de la fondation. Les bases encastrées sont utilisées lorsque la hauteur d'égout est importante (>8 m) ou lorsque le déplacement latéral doit être limité.

Portées multiples

Deux portées ou plus avec des poteaux intérieurs. Chaque portée fonctionne comme un portique distinct partageant le poteau intérieur. Les chéneaux de noue entre les portées exigent un détail soigné pour éviter la stagnation de l'eau.

Portique à tirant

Un tirant horizontal relie les égouts, absorbant la poussée horizontale. Cela permet d'utiliser des poteaux plus légers, mais ajoute un obstacle à l'intérieur du bâtiment. Utilisé pour les très grandes portées où les dimensions des poteaux deviennent impraticables.

Monopente (appentis)

Un seul arbalétrier est incliné dans une direction, porté par un mur arrière haut et un mur avant plus bas. Courant pour les extensions de bâtiments existants ou lorsqu'un drainage unidirectionnel est nécessaire.

L'analyse du portique détermine le diagramme des moments fléchissants (DMF) pour chaque cas de charge. Les principaux cas de charge sont :

Charges gravitaires (permanentes + d'exploitation/neige)

• Créent un DMF symétrique avec un moment négatif maximal aux égouts et un moment positif maximal près du faîtage
• Le moment à l'égout est approximativement M_eave ≈ −wL²/16 pour une base articulée (varie selon la pente et les rapports de rigidité)
• Le moment au faîtage est approximativement M_ridge ≈ +wL²/32

Charges de vent (latérales + soulèvement)

• Le vent sur le mur au vent et la toiture crée des distributions de pression + succion
• Le DMF résultant est antisymétrique : un égout reçoit un moment plus élevé que l'autre
• Le soulèvement du vent peut inverser le moment dans l'arbalétrier, mettant la semelle inférieure en compression
• La combinaison de soulèvement net (0.9D + 1.0W) gouverne souvent la conception des liaisons au faîtage et à la base

Méthode d'analyse

Pour le pré-dimensionnement, des formules approchées donnent des estimations raisonnables. Pour le dimensionnement final, utilisez un logiciel d'analyse structurale (CalcSteel, par exemple) qui effectue :

• Une analyse élastique du second ordre (les effets P-Δ sont significatifs dans les portiques élancés)
• Toutes les combinaisons de charge selon l'ASCE 7 ou la norme nationale applicable
• Des vérifications de stabilité dans le plan et hors plan

Exemple — portée de 24 m, égout à 6 m, pente de 5°

• Charge permanente : 0.3 kN/m² × 6 m d'espacement entre portiques = 1.8 kN/m sur l'arbalétrier
• Charge d'exploitation : 0.25 kN/m² × 6 = 1.5 kN/m
• Vent : calculé selon ASCE 7 ou NBR 6123

Charge gravitaire pondérée : w_u = 1.2(1.8) + 1.6(1.5) = 2.16 + 2.40 = 4.56 kN/m

Moment à l'égout (approx.) : M_eave ≈ 4.56 × 24² / 16 ≈ 164 kN·m

L'analyse élastique ci-dessus dimensionne chaque section pour le moment élastique maximal. L'analyse de ruine plastique pose une autre question : quelle charge provoque réellement la ruine du portique ? Le portique en est l'application classique, car il ruine par une suite nette de rotules plastiques, et non par un flambement soudain.

Le portique de l'exemple

Prenons un portique à travée unique, à pieds articulés, de 20 m de portée et 6 m de hauteur au droit de la traverse, avec les poteaux et la traverse de même section. Les charges pondérées sont une charge répartie de gravité w_u = 15 kN/m sur la traverse et un effort horizontal de vent H = 60 kN au poteau au vent.

Étape 1 : l'analyse élastique situe la première rotule

Sous la seule gravité, le moteur de CalcSteel renvoie un moment au genou de 416 kN·m et un moment à mi-travée de 334 kN·m. Une vérification manuelle par la méthode des rotations donne 417 kN·m au genou, à 0,1 % près. Le maximum se situe au genou, et c'est là que se forme la première rotule plastique.

Étape 2 : les trois mécanismes de ruine

Dès qu'une section est entièrement plastifiée, elle se comporte comme une rotule plastique qui tourne sous un moment constant M_p. La ruine survient lorsqu'un nombre suffisant de rotules transforme une partie du portique en mécanisme. En égalant le travail extérieur au travail intérieur (la méthode des travaux virtuels) pour chaque candidat, on obtient le moment plastique requis :

Le mécanisme combiné annule la rotule au genou au vent, où les rotations de la travée et du déplacement latéral s'opposent, et exige le plus grand M_p : il est donc déterminant.

Étape 3 : dimensionner pour le mécanisme déterminant

Le moment plastique de calcul vaut donc 465 kN·m (343 kip·ft). Un W16×45 en acier A992 le fournit presque exactement : avec Z_x = 82,3 in³, M_p = f_y·Z_x = 465 kN·m. Les réactions pondérées du moteur pour cette combinaison, 132 kN et 168 kN verticales aux deux pieds, concordent avec la statique manuelle au kilonewton près et confirment le cheminement des charges.

Pourquoi le calcul plastique économise l'acier, et quand l'employer

Sous la seule gravité, le mécanisme de travée ne demande que M_p = 375 kN·m, soit environ 10 % de moins que le maximum élastique de 416 kN·m. Cet écart est le moment que le portique redistribue après la formation de la première rotule, une capacité réelle qu'un calcul élastique laisse inutilisée. Deux conditions le permettent : les sections doivent être compactes (Classe 1), avec un facteur de forme Z_x/S_x ≈ 1,13 pour ce profil W, pour que les rotules tournent sans voilement local ; et la semelle comprimée à chaque rotule doit être maintenue latéralement par des bracons au niveau des genoux. L'Annexe 1 de l'AISC 360-22 autorise le calcul par analyse inélastique, tandis que l'Eurocode 3 et les green books du SCI retiennent le calcul plastique comme la voie normale pour les portiques.

CalcSteel effectue une analyse élastique du second ordre avec vérifications de capacité des barres, plutôt que de suivre la formation des rotules ; utilisez donc la méthode des mécanismes comme vérification manuelle rapide et pour fixer un M_p préliminaire avant de construire le modèle.

Un jarret est une section dont la hauteur est augmentée, au niveau de la liaison d'égout, là où l'arbalétrier rejoint le poteau. Il est créé en découpant une section conique dans le même profilé et en la soudant sous l'arbalétrier, au droit de l'égout.

Pourquoi utiliser un jarret ?

Le diagramme des moments fléchissants d'un portique atteint son maximum à l'égout. Sans jarret, tout l'arbalétrier devrait être dimensionné pour ce moment maximal — gaspillant de la matière sur le reste de la portée, où le moment est bien plus faible.

Avec un jarret :

• Le jarret apporte la hauteur supplémentaire (et le module de résistance) là où le moment est le plus élevé
• L'arbalétrier courant peut être un profilé plus léger, dimensionné pour le moment plus faible à mi-portée
• Économie de poids de 15–30 % par rapport à un arbalétrier prismatique

Géométrie du jarret

• Longueur : Typiquement 10–15 % de la portée (2,4–3,6 m pour une portée de 24 m)
• Hauteur à l'égout : 1,5–2,5 fois la hauteur de l'arbalétrier
• Conicité : Transition linéaire de l'extrémité la plus haute (au droit du poteau) jusqu'à la hauteur de l'arbalétrier

Vérifications de calcul du jarret

1. Capacité en moment — Vérifier la section au point le plus profond et à plusieurs sections intermédiaires le long de la conicité. Le module de résistance effectif varie avec la hauteur.
2. Stabilité latérale — La semelle comprimée du jarret (semelle inférieure sous charges gravitaires) nécessite un maintien latéral. Un contreventement volant des pannes vers la semelle inférieure est indispensable.
3. Stabilité de l'âme — L'âme conique est sujette au voilement. Vérifier h/t_w à la section la plus profonde.
4. Liaison — La liaison jarret-poteau doit transférer le moment complet plus l'effort tranchant. Les liaisons par platine d'about avec boulons à haute résistance sont la solution standard.

Avant toute analyse, les concepteurs expérimentés s'appuient sur un petit ensemble de règles de proportion qui placent les premiers profilés à moins d'une taille de série de la réponse finale. Elles proviennent de décennies de portiques construits (AISC Design Guide 7 et guides du SCI) et constituent la façon la plus rapide d'amorcer l'itération de dimensionnement.

Règles de proportion

• Hauteur de l'arbalétrier ≈ portée / 55 (plage portée/50 à portée/60). Pour une portée de 24 m : 24000 / 55 ≈ 436 mm, commencez donc par un IPE 450.
• Longueur du jarret ≈ portée / 10 (environ 10 % de la portée). Pour 24 m : ≈ 2,4 m.
• Hauteur du jarret sous l'arbalétrier ≈ hauteur de l'arbalétrier, pour une hauteur totale au droit de l'égout d'environ deux fois celle de l'arbalétrier, plaçant le module de résistance supplémentaire exactement là où le moment à l'égout est maximal.
• Poteau : choisissez un profilé dont le module plastique reprend le moment à l'égout. Il est rarement plus léger que l'arbalétrier ; les profilés H à larges ailes (HEA / UC) sont appréciés pour leur plus grande capacité selon l'axe faible et pour la liaison simple avec les lisses.
• Pente de toiture ≈ 6° (environ 1:10) est l'optimum économique moderne. Plus raide, elle augmente la surface de bardage et la charge de vent ; plus faible, elle risque le claquage (snap-through) et de plus grandes flèches.
• Espacement entre portiques ≈ 6–8 m. Des travées plus larges signifient moins de portiques, mais des pannes et des lisses plus lourdes.

Vérification sur l'exemple de 24 m

En appliquant les règles au portique traité : arbalétrier portée/55 = 436 mm → IPE 450 (hauteur 450 mm) ; jarret portée/10 = 2,4 m ; hauteur totale à l'égout ≈ 900 mm ≈ 2 × 450. Ce sont les mêmes proportions dimensionnées en détail dans la section suivante, preuve que les règles vous placent à une itération de la réponse finale.

Réserve : les règles empiriques dimensionnent pour la gravité. Confirmez toujours par une analyse du second ordre sous toutes les combinaisons de charge, car le soulèvement du vent, et non la gravité, gouverne souvent l'arbalétrier et les tiges d'ancrage.

Le dimensionnement des éléments suit la vérification d'interaction poteau-poutre (AISC H1), car l'arbalétrier comme les poteaux subissent un effort axial et un moment fléchissant combinés.

Dimensionnement de l'arbalétrier

L'arbalétrier fonctionne principalement comme une poutre avec une faible compression axiale due à la poussée horizontale. Vérifications critiques :

• Résistance en flexion au point d'arrêt du jarret (où débute la section courante de l'arbalétrier)
• Déversement entre pannes (les pannes maintiennent la semelle supérieure ; un contreventement volant est nécessaire pour la semelle inférieure dans les zones de moment négatif)
• Flèche à mi-portée (typiquement L/200 pour les toitures en bardage métallique)

Dimensionnement du poteau

Le poteau reprend le moment à l'égout transmis par l'arbalétrier, ainsi que son poids propre et les charges de bardage. Vérifications critiques :

• Interaction combinée axial + flexion (H1)
• Stabilité au déplacement latéral — la longueur efficace dans le plan dépend de la rigidité du portique
• Flambement hors plan entre les lisses (éléments de contreventement de bardage)

Profilés typiques (portée de 24 m, égout à 6 m)

Stratégie d'optimisation

Commencez par l'arbalétrier : choisissez un profilé qui convient pour le moment à mi-portée. Concevez ensuite le jarret pour le moment à l'égout en utilisant le même profilé. Enfin, dimensionnez le poteau pour le moment à l'égout transmis par l'arbalétrier. Itérez une ou deux fois jusqu'à ce que tous les taux d'utilisation se situent dans la plage 0,7–0,9.

La liaison de pied transmet les réactions du poteau (verticale, horizontale et éventuellement moment) à la fondation.

Base articulée

Conçue uniquement pour la compression verticale et le cisaillement horizontal — sans transfert de moment.

• Platine de base : Dimensionnée pour l'appui sur béton selon AISC J8. Épaisseur typique de 20–30 mm.
• Tiges d'ancrage : 2 ou 4 tiges pour résister au cisaillement horizontal (dû au vent) et empêcher le soulèvement sous succion nette du vent. ASTM F1554 Grade 36 ou 55.
• Fondation : Semelle isolée simple, dimensionnée pour la réaction verticale plus une petite excentricité due à la force horizontale.

Base encastrée

Doit transférer le moment complet du poteau, en plus du cisaillement et de l'effort axial.

• Platine de base : Beaucoup plus épaisse (30–50 mm) et plus large pour développer le moment par la traction des tiges.
• Tiges d'ancrage : 4–8 tiges disposées en deux rangées, les tiges extérieures étant en traction sous moment. Précontraintes pour empêcher le balancement.
• Fondation : Semelle isolée plus grande ou massif sur pieux pour résister au moment de renversement.

Force horizontale aux bases articulées

Les portiques génèrent de grandes réactions horizontales aux bases des poteaux (la composante horizontale de la poussée à l'égout). Pour les bases articulées, cette force horizontale doit être reprise par :

1. Le frottement entre la platine de base et la semelle (μ ≈ 0,40 pour l'acier sur béton)
2. Une clé de cisaillement — une plaque d'acier soudée sous la platine de base, encastrée dans un évidement de la semelle
3. Le cisaillement des tiges d'ancrage — si le frottement est insuffisant, les tiges reprennent le cisaillement
4. Un tirant — une barre tendue reliant les deux fondations des poteaux en sous-sol, équilibrant la poussée horizontale

L'option 4 (tirant) est la plus fiable pour les fortes poussées et est très courante en pratique.

Les portiques exigent une attention particulière à la stabilité, à la fois dans le plan et hors plan :

Stabilité dans le plan

• Effets P-Δ : La charge gravitaire agissant à travers le déplacement latéral amplifie les moments latéraux. Pour les portiques élancés, le facteur d'amplification peut atteindre 1,1–1,3. Une analyse du second ordre capture cela automatiquement.
• Flambement par claquage (snap-through) : Les arbalétriers à très faible pente (pente < 3°) peuvent claquer sous des charges symétriques. Vérifiez que la pente confère une rigidité suffisante au portique.
• Stabilité de l'arbalétrier près de l'égout : La semelle inférieure près de l'égout est comprimée sous charges gravitaires. Un contreventement volant des pannes vers la semelle inférieure est requis à des intervalles ne dépassant pas L_p pour le profilé.

Stabilité hors plan

• Contreventement des poteaux : Les lisses (éléments horizontaux de bardage) maintiennent la semelle extérieure. La semelle intérieure nécessite un contreventement volant ou un montant de poteau complet à l'égout.
• Contreventement de l'arbalétrier : Les pannes maintiennent la semelle supérieure. Un maintien de la semelle inférieure est nécessaire dans les zones de moment négatif (près de l'égout et sous soulèvement du vent).
• Lisse d'égout : Un élément longitudinal à l'égout reliant tous les portiques, qui assure la stabilité hors plan de cette liaison.
• Contreventement vertical : Le contreventement diagonal dans les travées d'extrémité et à intervalles le long du bâtiment transmet les charges de vent longitudinales aux fondations.

Disposition du contreventement

Un système de contreventement complet comprend :

1. Des lisses d'égout des deux côtés
2. Un contreventement croisé vertical dans les travées d'extrémité (au minimum)
3. Un contreventement croisé de toiture dans les travées d'extrémité
4. Des contreventements volants aux emplacements critiques de l'arbalétrier
5. Des lisses sur tous les murs comme maintien des poteaux

La résistance n'est pas la seule limite. Un portique suffisamment résistant peut tout de même être inapte au service s'il se déplace ou fléchit trop sous les charges de tous les jours, non pondérées, fissurant le bardage, bloquant les rideaux métalliques ou incommodant les occupants. Les vérifications de service utilisent des combinaisons de charge nominales (non pondérées) et comparent les flèches élastiques à des limites fixées par le bardage et le cahier des charges du projet.

Les deux déformations qui gouvernent

• Déplacement latéral à l'égout (δ) : mouvement horizontal de la tête de poteau sous le vent ou le choc d'un pont roulant.
• Flèche de l'arbalétrier (Δ) : descente verticale à mi-portée sous charge d'exploitation ou de neige.

Limites de service typiques

Elles varient entre la pratique de l'AISC Design Guide 3 / MBMA et celle du SCI / Eurocode, alors confirmez toujours la norme applicable et le cahier des charges. Valeurs représentatives, appliquées à l'exemple portée de 24 m / égout à 6 m :

Que faire si une limite gouverne

Les portiques sont souples en déplacement latéral car la base est généralement articulée. Si la limite de déplacement gouverne, ce qui arrive souvent avant la résistance, les options sont, par ordre de coût approximatif :

1. Augmenter la hauteur des poteaux (la rigidité la moins chère).
2. Agrandir le jarret pour raidir l'égout.
3. Encastrer les bases des poteaux, ce qui réduit de moitié le déplacement au prix d'une fondation résistante au moment.

Deux cas resserrent fortement les limites : lorsqu'un pont roulant circule sur le portique, l'alignement du chemin de roulement peut exiger h/500 à h/1000 (AISC Design Guide 7) ; et pour les portiques à portées multiples, l'écartement différentiel entre égouts compte autant que le déplacement absolu.

Note de second ordre : le déplacement vérifié en service est la valeur amplifiée (P-Δ), et non celle du premier ordre. Pour un portique souple, l'amplificateur peut ajouter 10–30 %, de sorte que la même analyse du second ordre utilisée pour la résistance fournit directement les flèches de service.

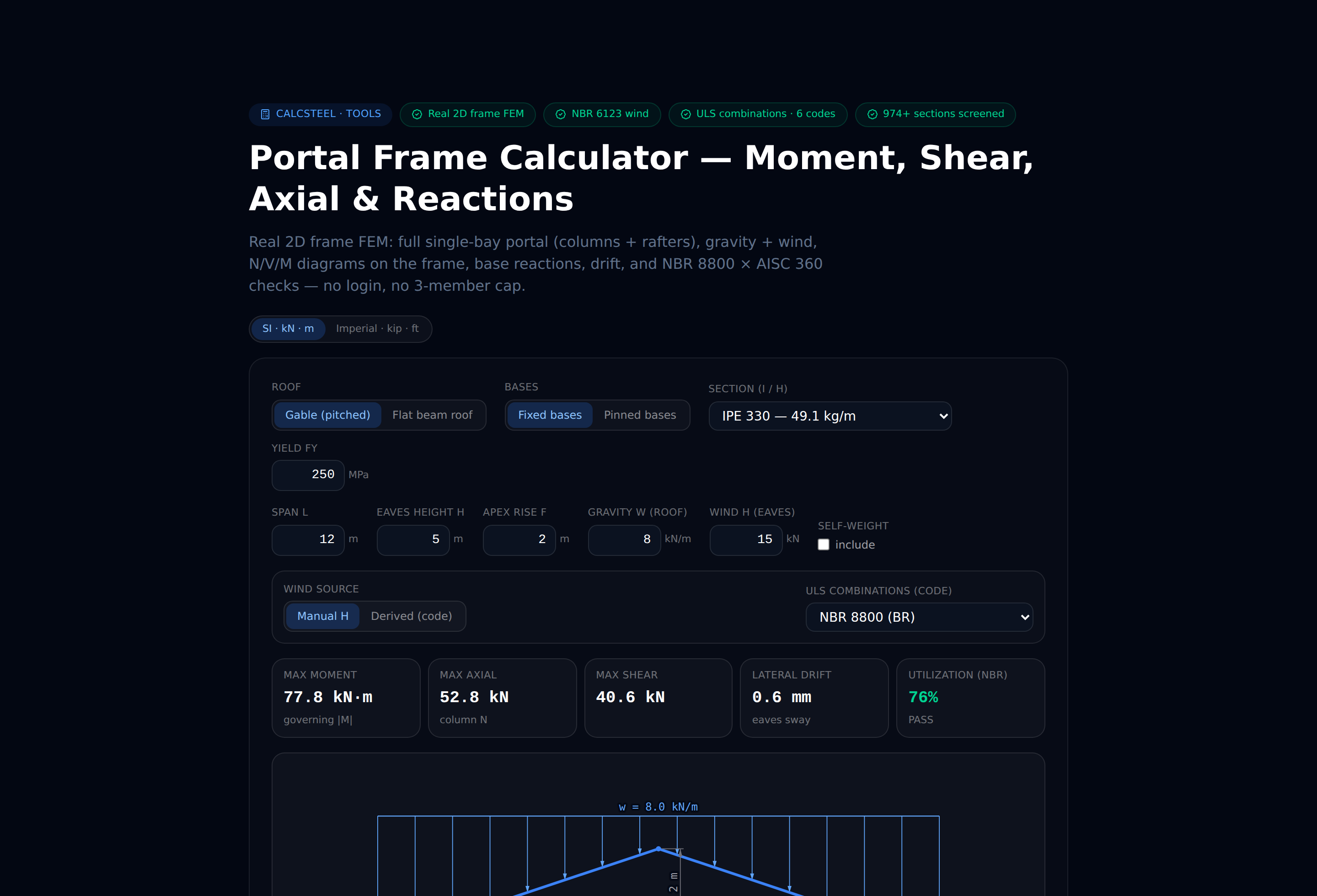

Vous pouvez essayer la calculatrice de portique gratuite — sans inscription — directement dans votre navigateur. CalcSteel offre un flux de travail complet pour la conception de portiques :

Génération du portique

Saisissez la portée, la hauteur d'égout, la pente et l'espacement entre portiques. Le logiciel génère la géométrie, y compris des jarrets optionnels à hauteur et longueur paramétriques. Plusieurs travées et extensions en appentis sont prises en charge.

Chargement automatique

Les charges de vent sont générées à partir de l'enveloppe du bâtiment selon ASCE 7, l'Eurocode 1 ou NBR 6123. Les charges permanentes, d'exploitation, de neige et de pont roulant sont appliquées via le système de pannes et de lisses.

Analyse

Une analyse élastique du second ordre (P-Δ) est exécutée pour toutes les combinaisons de charge. La Méthode d'analyse directe est utilisée par défaut (K = 1,0, rigidité réduite, charges notionnelles).

Dimensionnement des éléments

L'arbalétrier et les poteaux sont vérifiés selon le Chapitre H de l'AISC 360 (interaction), avec détection automatique des longueurs non maintenues à partir de l'espacement des pannes et des lisses. La capacité au déversement tient compte du gradient de moment (facteur C_b).

Conception des liaisons

Les liaisons d'égout (jarret-poteau) et de faîtage sont conçues automatiquement :

• Épaisseur de la platine d'about et disposition des boulons
• Besoins en raidisseurs du poteau
• Dimensions des soudures du jarret
• Conception de la platine de base et des tiges d'ancrage

Résultats

Le rapport de calcul comprend le DMF et le DEC pour chaque combinaison de charge, les taux d'utilisation des éléments, les détails des liaisons et une nomenclature avec le poids d'acier par mètre carré de surface au sol.
