Assemblages de Moment vs Cisaillement : Quand Utiliser Chacun

La différence fondamentale réside dans les efforts que l'assemblage transmet :

• Un assemblage de cisaillement (assemblage simple) ne transmet que le cisaillement vertical de la poutre au poteau. L'extrémité de la poutre est libre de tourner — l'assemblage se comporte comme une rotule. La poutre est calculée comme simplement appuyée.

• Un assemblage de moment (assemblage rigide) transmet à la fois le cisaillement ET le moment fléchissant. L'extrémité de la poutre ne peut pas tourner librement — la poutre et le poteau agissent comme un portique continu. La poutre reçoit des moments négatifs à ses extrémités, ce qui réduit le moment à mi-portée.

Cette distinction n'est pas qu'un simple détail d'assemblage — elle change fondamentalement le comportement de tout le portique : - Avec des assemblages simples, il faut un système latéral séparé (contreventements ou voiles de cisaillement) - Avec des assemblages de moment, le portique lui-même résiste aux charges latérales - La taille de la poutre, celle du poteau, le dimensionnement des fondations et le coût changent tous selon le type d'assemblage

L'AISC classe les assemblages selon leur comportement moment-rotation (M-θ) : - FR (Fully Restrained) : transmet ≥ 90% du moment plastique de la poutre connectée avec une rotation négligeable. C'est l'assemblage « rigide ». - PR (Partially Restrained) : transmet entre 20–90% du moment de la poutre avec une rotation mesurable. - Simple : transmet un moment négligeable avec rotation libre.

Les assemblages de cisaillement sont le type d'assemblage le plus courant — environ 70% des assemblages poutre-poteau dans un bâtiment type sont des assemblages simples de cisaillement.

Platine simple (shear tab) Une platine soudée à la semelle du poteau et boulonnée à l'âme de la poutre. L'assemblage de cisaillement le plus simple et le plus répandu aux États-Unis. - Avantages : facile à fabriquer, facile à monter, matière minimale - Capacité : jusqu'à environ 500 kN pour les poutres de grande hauteur - Limite : la platine doit être assez mince pour permettre la rotation

Assemblage à cornières doubles (clip angles) Deux cornières boulonnées à l'âme de la poutre et à la semelle (ou à l'âme) du poteau. Les ailes en saillie fléchissent pour permettre la rotation de la poutre. - Avantages : robuste, facile à inspecter, bonne ductilité - Capacité : supérieure à celle des platines simples pour les poutres lourdes - Limite : plus de boulons et de matière que les platines simples

Assemblage sur cornière d'appui (seat angle) Une cornière ou un té soudé ou boulonné sous la semelle inférieure de la poutre, offrant un « appui » sur lequel la poutre repose pendant le montage. - Avantages : montage facile (la poutre repose sur l'appui) - Capacité : limitée par la flexion de l'aile de la cornière - Souvent combiné avec une cornière supérieure pour la stabilité

Platine d'about (flexible) Une platine d'about mince soudée à l'extrémité de la poutre et boulonnée au poteau. La platine est assez mince pour fléchir, ce qui permet la rotation. - Courant au Royaume-Uni et en Europe (flush end plate) - Assure à la fois la transmission du cisaillement et la stabilité au montage

Les assemblages de moment doivent être suffisamment rigides et résistants pour transmettre le moment total (ou partiel) de la poutre au poteau. Ils sont plus complexes et plus coûteux que les assemblages de cisaillement.

Platine d'about débordante Une platine d'about épaisse soudée à l'extrémité de la poutre et boulonnée à la semelle du poteau avec des boulons à haute résistance. Les boulons situés au-dessus et en dessous des semelles de la poutre résistent au couple de moment. - Avantages : soudé en atelier, boulonné sur site (montage rapide) - Capacité : dépend du diamètre des boulons, de leur nombre et de l'épaisseur de la platine - Courant dans les portiques et les structures à moments modérés

Assemblage à semelles soudées directement Les semelles de la poutre sont soudées directement à la semelle du poteau avec des soudures à pénétration complète (CJP). L'âme de la poutre est connectée par une platine simple ou une platine boulonnée. - Avantages : rigidité maximale, développe le moment total de la poutre - Inconvénients : le soudage sur site est coûteux, nécessite une inspection par ultrasons - Exigé pour les portiques à moment spéciaux (SMF) en conception parasismique

Assemblage à platines de semelle boulonnées Des platines sont soudées au poteau et boulonnées aux semelles de la poutre, avec en plus une platine d'âme pour le cisaillement. - Avantages : assemblage de site entièrement boulonné (pas de soudage sur site) - Capacité : limitée par la pression diamétrale des boulons sur la semelle - Populaire pour les portiques de moment sous vent

Section de poutre réduite (RBS / « dogbone ») Les semelles de la poutre sont recoupées près de l'assemblage pour forcer la rotule plastique à se former dans la poutre, loin de la soudure. Cela protège la soudure CJP, fragile, contre la rupture. - Exigé pour la conception parasismique post-Northridge dans les régions à forte sismicité - Réduit la demande de moment sur l'assemblage d'environ 30%

Le type d'assemblage détermine le diagramme des moments dans la poutre et le poteau, ce qui pilote le dimensionnement des profilés :

Assemblage simple (rotule) - Diagramme des moments de la poutre : parabolique, maximum à mi-portée = wL²/8 - Moment au poteau : nul depuis la poutre (poteau dimensionné pour l'effort axial + l'excentricité uniquement) - Poutre plus lourde (moment total à mi-portée) - Poteau plus léger (aucun moment transmis) - Nécessite un système de contreventement séparé

Assemblage de moment (rigide) - Diagramme des moments de la poutre : moments négatifs aux extrémités, moment positif réduit à mi-portée - Pour une charge uniforme : moment d'extrémité ≈ wL²/12, moment à mi-portée ≈ wL²/24 - Moment au poteau : doit résister au moment d'extrémité transmis - Poutre plus légère (moment à mi-portée réduit de 67%) - Poteau plus lourd (doit reprendre le moment transmis) - Le portique résiste directement aux charges latérales

Exemple comparatif — poutre de 9 m, w = 30 kN/m

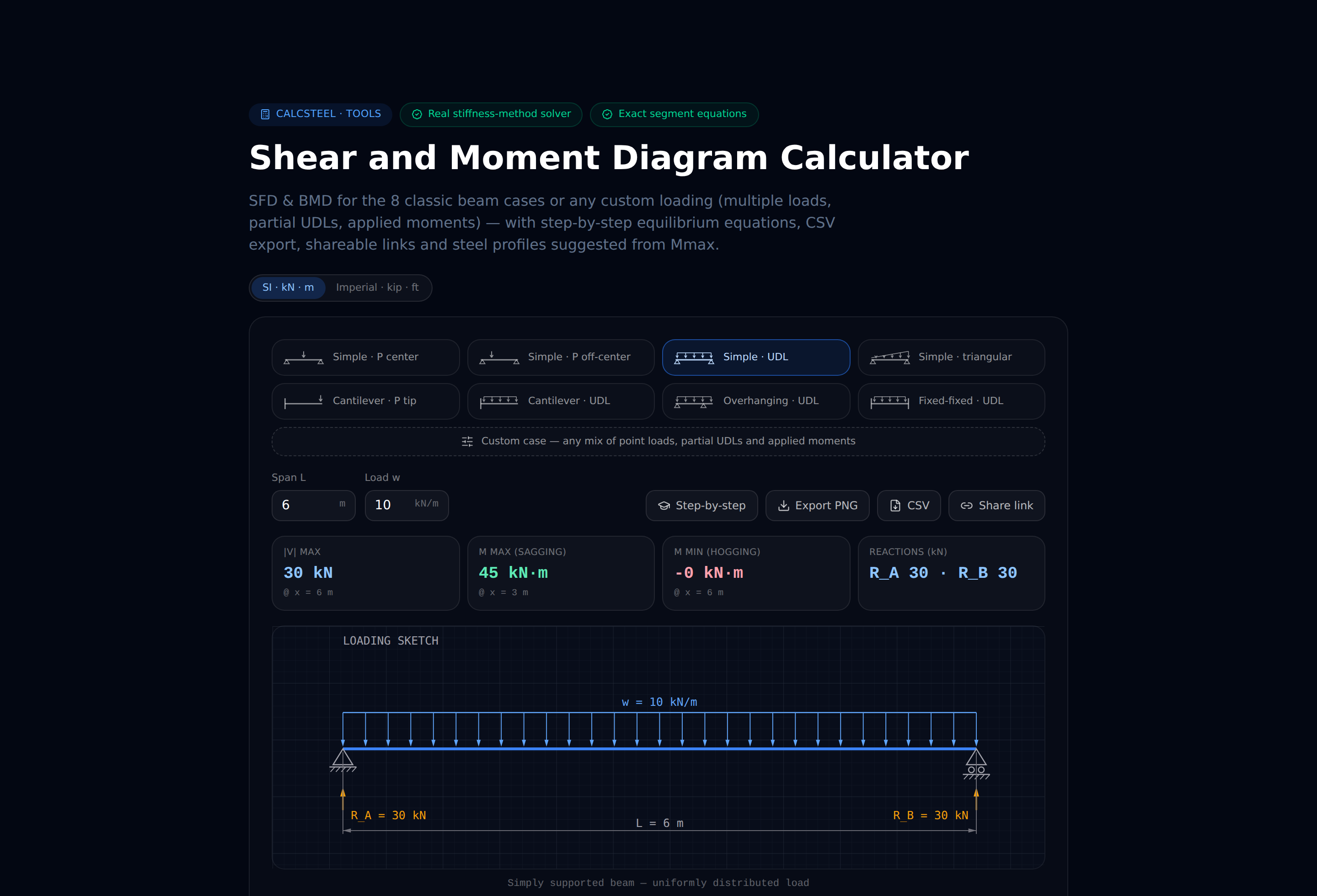

Les économies de poids sur la poutre sont significatives, mais le coût structurel total inclut le poteau plus lourd et l'assemblage de moment, coûteux. Pour la plupart des bâtiments, les assemblages simples avec contreventement sont plus économiques. Vous pouvez tracer chacun de ces cas en quelques secondes avec notre calculateur gratuit de diagrammes d'effort tranchant et de moment fléchissant — sans inscription.

Le choix dépend de plusieurs facteurs au-delà de la seule efficacité structurelle :

Utiliser des assemblages simples (cisaillement) quand : - Le coût est la priorité — Les assemblages simples sont 2–5× moins chers à fabriquer et à monter - Un système latéral séparé existe — Des portiques contreventés ou des voiles de cisaillement reprennent les charges latérales - Les portées sont courtes à modérées (< 12 m) — La pénalité de poids sur la poutre est faible - La vitesse de montage compte — Les assemblages de cisaillement boulonnés sont les plus rapides à monter

Utiliser des assemblages de moment quand : - Un plan ouvert est requis — Aucune diagonale de contreventement n'est autorisée - La conception parasismique exige de la ductilité — Les portiques à moment spéciaux offrent le facteur R le plus élevé - Le vent est la charge latérale dominante — Le portique doit résister au vent sans contreventement - Une hauteur de poutre réduite est nécessaire — Les moments d'extrémité réduisent la hauteur de poutre requise - Une continuité en porte-à-faux est nécessaire — La poutre se prolonge au-delà du poteau en porte-à-faux

Approche hybride (la plus courante en pratique)

La plupart des bâtiments utilisent une combinaison : - Portiques contreventés du noyau pour la résistance latérale principale (rigides et économiques) - Portiques de gravité avec assemblages simples pour toutes les poutres non latérales (rapides et économiques) - Portiques de moment en périphérie uniquement là où l'ouverture architecturale est nécessaire

Cette approche hybride minimise le nombre d'assemblages de moment coûteux tout en offrant la flexibilité architecturale là où elle compte.

Un assemblage partiellement restreint (PR) se situe entre le simple et le rigide. Il transmet un certain moment tout en permettant une certaine rotation. L'assemblage possède une courbe caractéristique moment-rotation (M-θ) qui définit sa rigidité et sa résistance.

Types courants d'assemblages PR

• Cornière supérieure et d'appui (top-and-seat angle) : cornières boulonnées sur les deux semelles plus une cornière d'âme pour le cisaillement. L'aile de la cornière fléchit, apportant un encastrement partiel.
• Platine de tête (platine d'about de hauteur partielle) : une platine d'about qui ne s'étend que sur une partie de la hauteur de la poutre.
• Platine d'about affleurante avec boulons standards : pas assez épaisse pour être totalement rigide, mais plus rigide qu'un assemblage simple.

Implications pour le dimensionnement

1. L'analyse doit utiliser la courbe M-θ — On ne peut pas supposer un comportement simple ou rigide. L'analyse du portique doit modéliser l'assemblage comme un ressort non linéaire avec la rigidité réelle.
2. Les moments de la poutre se situent entre les valeurs simple et rigide — Le moment à mi-portée est inférieur à wL²/8 mais supérieur à wL²/24.
3. Les poteaux reçoivent un certain moment — Moins qu'avec des assemblages rigides, mais plus que zéro.
4. Dimensionnement itératif — La rigidité de l'assemblage affecte les efforts du portique, qui affectent à leur tour le dimensionnement de l'assemblage, créant une boucle itérative.

Quand les assemblages PR ont du sens

• Dans les portiques de faible hauteur où une rigidité totale n'est pas nécessaire, mais où un certain transfert de moment réduit la taille de la poutre
• Dans les structures existantes où l'ajout d'assemblages totalement rigides est impraticable
• Dans la pratique européenne, où les platines d'about affleurantes sont la norme

Dans la pratique américaine, les assemblages PR sont moins courants car la complexité de l'analyse ne se justifie pas pour la plupart des bâtiments. Les concepteurs préfèrent la clarté d'un comportement soit simple, soit rigide.

Le séisme de Northridge de 1994 a mis en évidence des défaillances critiques dans les assemblages de moment soudés d'avant Northridge. Des ruptures fragiles se sont produites au niveau des soudures CJP semelle-de-poutre / semelle-de-poteau, provoquant des ruptures d'assemblage sans avertissement.

La conception parasismique post-Northridge (AISC 341, AISC 358) exige :

Assemblages préqualifiés L'AISC 358 fournit des détails d'assemblages de moment préqualifiés qui ont été testés et dont la capacité de rotation requise a été démontrée : - Section de poutre réduite (RBS) : semelles recoupées pour forcer la rotule plastique à s'éloigner de la soudure - Platine d'about débordante non raidie boulonnée (BUEEP) : platine d'about épaisse avec boulons à haute résistance - Semelle soudée non renforcée, âme soudée (WUF-W) : soudures directes des semelles avec des procédures de soudage améliorées

Exigences de capacité de rotation

Exigences clés de détaillage

1. Soudures critiques (demand-critical) — Les soudures CJP aux semelles de poutre doivent utiliser un métal d'apport à haute ténacité (AWS A5.20 E71T avec CVN ≥ 27J à −29°C)
2. Platines de continuité — Raidisseurs de poteau alignés avec les semelles de la poutre pour empêcher la flexion de la semelle du poteau
3. Vérification de la zone de panneau — La zone de panneau de l'âme du poteau doit être vérifiée au cisaillement et peut nécessiter des platines de renfort (doubler plates)
4. Poteau fort / poutre faible — ΣM_pc ≥ ΣM_pb garantit que les rotules plastiques se forment dans les poutres, pas dans les poteaux
5. Trous d'accès de soudure — Doivent être conformes à l'AWS D1.8 pour les applications parasismiques

Le moteur d'assemblages de CalcSteel dimensionne à la fois les assemblages de cisaillement et de moment à partir des efforts sollicitants issus de l'analyse :

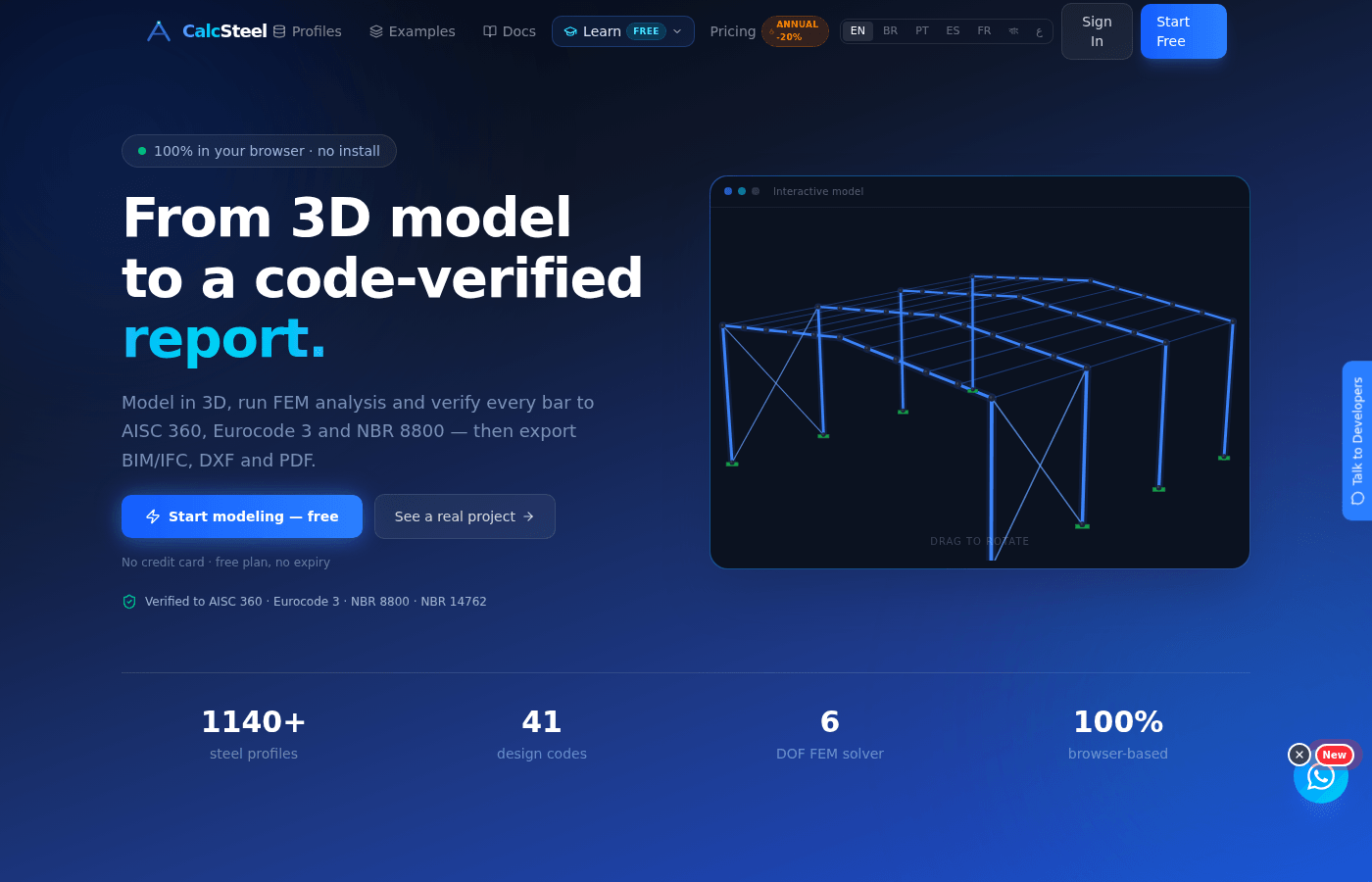

Sélection automatique du type d'assemblage Selon les libérations d'extrémité des éléments dans le modèle : - Extrémités articulées → assemblage de cisaillement (sélectionne automatiquement une platine simple, une cornière ou une platine d'about selon la demande) - Extrémités encastrées → assemblage de moment (sélectionne automatiquement une platine d'about débordante ou une semelle soudée selon la demande)

Vérifications de dimensionnement de l'assemblage

Pour les assemblages de cisaillement : - Cisaillement, pression diamétrale et déchirure des boulons - Cisaillement de bloc sur la platine et l'âme de la poutre - Capacité de la soudure (si soudé en atelier) - Épaisseur de la platine pour la plastification en flexion (afin de permettre la rotation)

Pour les assemblages de moment : - Traction et cisaillement des boulons (interaction combinée) - Flexion de la platine d'about (analyse par lignes de rupture) - Flexion de la semelle du poteau - Cisaillement de la zone de panneau de l'âme du poteau - Exigences relatives aux platines de continuité (raidisseurs) - Capacité des soudures CJP et des soudures d'angle

Sortie de détail d'assemblage Chaque assemblage est exporté sous forme de dessin détaillé comprenant : - Toutes les dimensions, diamètres de boulons et repères de soudure - Récapitulatif des efforts et taux d'utilisation - Spécifications des matériaux - Export DXF pour une utilisation directe dans les dessins d'atelier

L'ingénieur peut à tout moment modifier le dimensionnement automatique, et toutes les vérifications se mettent à jour instantanément pour la nouvelle configuration.
