Réactions d'Appui des Poutres : Calcul Étape par Étape

Les réactions d'appui sont les forces que les appuis exercent sur une poutre pour la maintenir en équilibre. Toute analyse structurelle commence par la détermination des réactions, car elles constituent le point de départ pour tracer les diagrammes de l'effort tranchant et du moment fléchissant.

Sans des réactions correctes, tous les calculs suivants — effort tranchant, moment, flèche, dimensionnement des éléments — seront erronés. Les réactions sont aussi les forces que la poutre transmet aux poteaux, murs ou fondations qui la supportent ; elles déterminent donc directement le dimensionnement de la structure porteuse en dessous.

Pour une poutre 2D dans le plan, trois conditions d'équilibre doivent être satisfaites :

• ΣF_x = 0 — La somme de toutes les forces horizontales est égale à zéro
• ΣF_y = 0 — La somme de toutes les forces verticales est égale à zéro
• ΣM = 0 — La somme des moments par rapport à un point quelconque est égale à zéro

Ces trois équations permettent de résoudre jusqu'à trois composantes de réaction inconnues. S'il y a exactement trois inconnues, la poutre est isostatique. S'il y en a davantage, la poutre est hyperstatique et nécessite des équations de compatibilité supplémentaires.

Le type d'appui détermine le nombre de composantes de réaction présentes en ce point :

Appui à rouleau

• Fournit une réaction : force verticale (R_y)
• Permet le déplacement horizontal et la rotation
• Symbole : un triangle posé sur une surface
• Exemple : une extrémité d'une poutre de pont reposant sur un appareil d'appui de dilatation

Appui articulé (rotule)

• Fournit deux réactions : verticale (R_y) et horizontale (R_x)
• Permet la rotation mais empêche la translation dans toutes les directions
• Symbole : un triangle fixé au sol
• Exemple : un gousset boulonné à un appui avec une seule ligne de boulons

Appui encastré

• Fournit trois réactions : verticale (R_y), horizontale (R_x) et moment (M)
• Empêche tout mouvement et toute rotation
• Symbole : un mur hachuré
• Exemple : une poutre en porte-à-faux soudée à un poteau avec un assemblage résistant au moment

Choisir les appuis pour une analyse isostatique

Une poutre simplement appuyée utilise un appui articulé + un appui à rouleau = 3 inconnues (2 pour l'appui articulé + 1 pour l'appui à rouleau) = résoluble avec 3 équations d'équilibre.

Une poutre en porte-à-faux utilise un appui encastré = 3 inconnues = résoluble.

Une poutre en porte-à-faux avec appui supplémentaire utilise un appui encastré + un appui à rouleau = 4 inconnues = hyperstatique (nécessite une équation de compatibilité supplémentaire).

C'est le cas le plus courant dans la pratique de l'ingénierie structurelle.

Exemple — Poutre de 8 m avec w = 15 kN/m

Appuis : appui articulé en A (gauche), appui à rouleau en B (droite)

Étape 1 — Tracer le diagramme du corps libre Remplacer les appuis par des forces de réaction : R_Ax (horizontale à l'appui articulé), R_Ay (verticale à l'appui articulé), R_By (verticale à l'appui à rouleau).

Étape 2 — Sommer les forces horizontales ΣF_x = 0 : R_Ax = 0 (aucune charge horizontale appliquée)

Étape 3 — Sommer les moments par rapport à A ΣM_A = 0 : R_By × 8 − (15 × 8) × 4 = 0 R_By × 8 = 480 R_By = 60 kN ↑

Étape 4 — Sommer les forces verticales ΣF_y = 0 : R_Ay + R_By − 15 × 8 = 0 R_Ay = 120 − 60 = 60 kN ↑

Vérification : Pour une poutre symétrique avec un chargement symétrique, R_Ay = R_By = wL/2. ✓

Pourquoi prendre les moments par rapport à A ?

Prendre les moments par rapport à A élimine R_Ax et R_Ay de l'équation de moment, ne laissant que R_By comme inconnue. Cela donne une solution directe sans avoir à résoudre des équations simultanées. Choisissez toujours votre centre de moments de façon à éliminer le plus grand nombre d'inconnues possible.

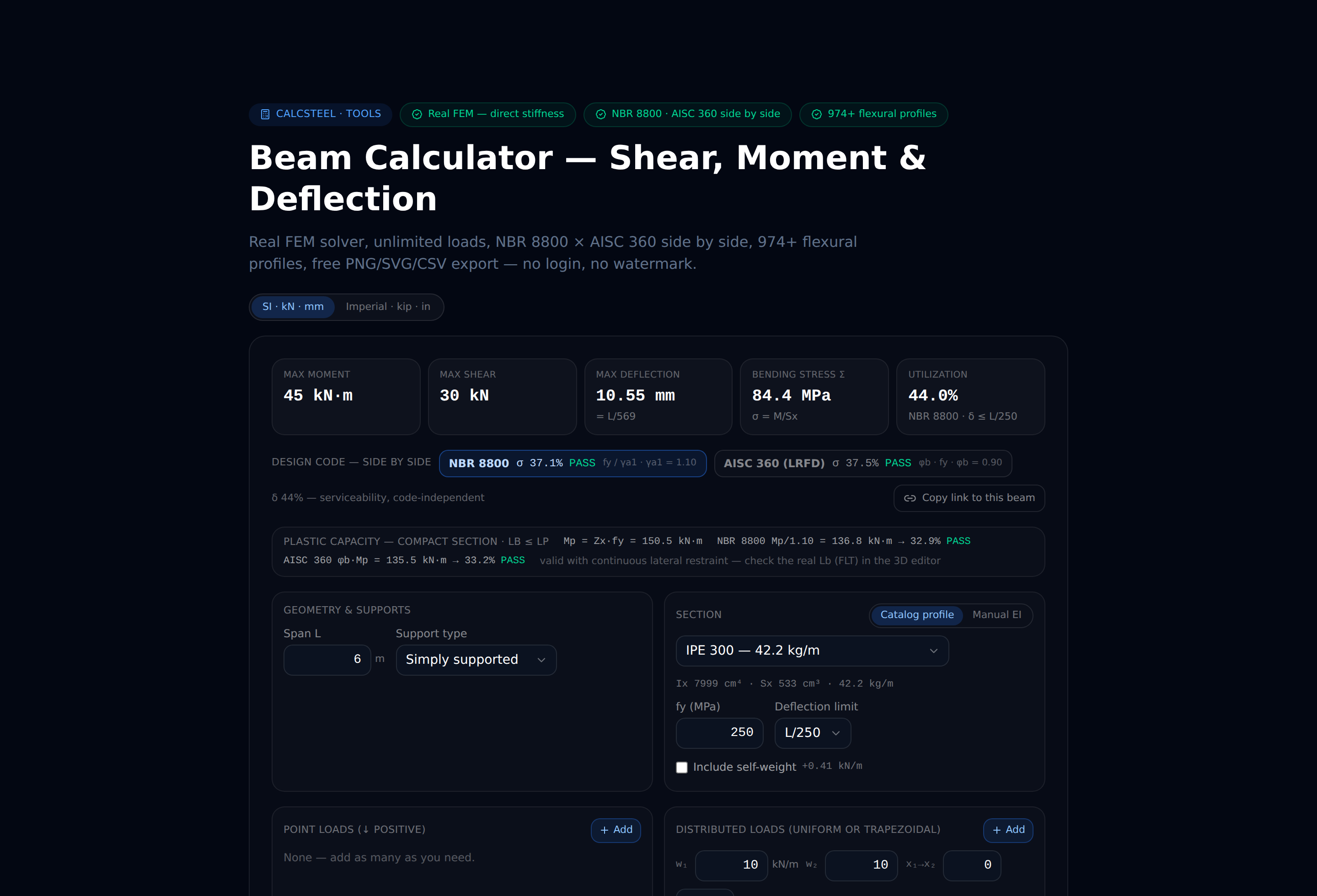

Astuce CalcSteel : Le moteur d'analyse calcule automatiquement les réactions pour tout nombre d'appuis et toute combinaison de charges. Mais vérifier les réactions à la main reste le moyen le plus rapide de confirmer que votre modèle est correct. Vous pouvez reproduire cet exemple exact de 8 m dans la calculatrice de réactions de poutre gratuite — sans inscription — et comparer ses réactions à votre solution manuelle.

Lorsque plusieurs charges concentrées agissent sur la poutre, additionnez leurs contributions individuelles :

Exemple — Poutre de 10 m avec P₁ = 40 kN à 3 m et P₂ = 60 kN à 7 m

Appui articulé en A, appui à rouleau en B.

Sommer les moments par rapport à A : ΣM_A = 0 : R_B × 10 − 40 × 3 − 60 × 7 = 0 R_B × 10 = 120 + 420 = 540 R_B = 54 kN ↑

Sommer les forces verticales : R_A = 40 + 60 − 54 = 46 kN ↑

Vérification — sommer les moments par rapport à B : ΣM_B = R_A × 10 − 40 × 7 − 60 × 3 = 460 − 280 − 180 = 0 ✓

Vérifiez toujours en sommant les moments par rapport à un point différent. Si le résultat n'est pas nul, il y a une erreur de calcul.

Influence de la position de la charge

Pour une charge concentrée P unique sur une poutre simplement appuyée :

• R_A = P × b / L (où b = distance entre la charge et B)
• R_B = P × a / L (où a = distance entre la charge et A)

Plus la charge est proche d'un appui, plus la réaction à cet appui est grande. Une charge appliquée directement au-dessus de l'appui A donne R_A = P et R_B = 0.

Une poutre en porte-à-faux possède un appui encastré et une extrémité libre. L'appui encastré doit résister à toute la force verticale, à la force horizontale et au moment.

Exemple — Porte-à-faux de 5 m avec w = 12 kN/m

Appui encastré en A, extrémité libre en B.

Sommer les forces verticales : ΣF_y = 0 : R_Ay − 12 × 5 = 0 R_Ay = 60 kN ↑

Sommer les moments par rapport à A : ΣM_A = 0 : M_A − (12 × 5) × 2.5 = 0 M_A = 150 kN·m (sens antihoraire)

Le moment de réaction M_A à l'appui encastré résiste à la tendance de la poutre à tourner vers le bas. Ce moment est le moment fléchissant maximal de la poutre et il se produit à l'appui.

Porte-à-faux avec charge concentrée à l'extrémité libre

Pour P = 30 kN à l'extrémité libre d'un porte-à-faux de 4 m :

• R_Ay = P = 30 kN
• M_A = P × L = 30 × 4 = 120 kN·m

Différence essentielle avec les poutres simplement appuyées

Les réactions d'un porte-à-faux incluent une réaction de moment. Ce moment doit être transmis par l'assemblage à la structure porteuse. Une platine d'about boulonnée ou un assemblage résistant au moment soudé est nécessaire — un simple assemblage au cisaillement (cornière) ne peut pas résister à ce moment et rompra.

Plusieurs charges sur un porte-à-faux

Pour plusieurs charges, sommez chaque force et son moment par rapport à l'appui :

• R_Ay = ΣP_i + Σ(w_i × L_i)
• M_A = ΣP_i × d_i + Σ(w_i × L_i × d̄_i)

où d_i est la distance entre chaque charge et l'appui.

Les poutres avec débord se prolongent au-delà d'un ou des deux appuis. Le débord crée une zone de moment négatif au-dessus de l'appui.

Exemple de poutre avec débord

Poutre avec appui articulé en A (x = 0), appui à rouleau en B (x = 8 m), et débord jusqu'en C (x = 11 m). Charge uniformément répartie w = 10 kN/m sur toute la longueur.

Sommer les moments par rapport à A : ΣM_A = 0 : R_B × 8 − (10 × 11) × 5.5 = 0 R_B = 605 / 8 = 75.6 kN ↑

Sommer les forces verticales : R_A = 10 × 11 − 75.6 = 34.4 kN ↑

Remarquez que R_B > wL/2, car la charge sur le débord ajoute un bras de levier. La réaction en A est réduite — si le débord est suffisamment long, R_A peut devenir négative (une charge vers le haut est alors nécessaire pour éviter le basculement), ce qui exige un ancrage de retenue.

Rotules internes

Une rotule interne libère le moment en un point précis, ajoutant une équation (M = 0 à la rotule) et une inconnue. Cela rend des structures comme les arcs à trois rotules statiquement déterminées (isostatiques).

Pour une poutre avec une rotule interne :

1. Coupez la poutre au niveau de la rotule
2. Tracez les diagrammes du corps libre des deux côtés
3. Appliquez ΣF_x = 0, ΣF_y = 0, ΣM = 0 pour chaque côté
4. Plus M = 0 à la rotule (compatibilité)

Cela donne 7 équations pour 7 inconnues (4 réactions + 3 efforts internes à la rotule).

Tous les exemples précédents étaient isostatiques : trois équations d'équilibre, trois réactions inconnues, résolu. Ajoutez un appui de plus et l'équilibre manque d'équations. Une poutre encastrée-appuyée (encastrement à une extrémité, appui à rouleau à l'autre) possède quatre composantes de réaction (R_Ax, R_Ay, M_A et R_By), mais seulement trois équations. La poutre est hyperstatique.

Le degré d'hyperstaticité (DH) mesure ce surplus :

DH = (composantes de réaction) − (3 équations d'équilibre + équations de condition)

Une équation de condition est une équation supplémentaire libérée par une rotule interne (M = 0 en ce point). La poutre encastrée-appuyée a DH = 4 − 3 = 1, soit une réaction surabondante. La poutre continue à deux travées de la section suivante a également DH = 1.

La méthode des forces (flexibilité) en quatre étapes

1. Choisissez autant de réactions surabondantes que le DH et supprimez-les, ce qui laisse une structure libérée qui est isostatique.
2. Résolvez la structure libérée sous la charge réelle et déterminez le déplacement à chaque liaison supprimée (appelez-le δ₁₀).
3. Appliquez une valeur unitaire de chaque inconnue surabondante sur la structure libérée et déterminez le déplacement qu'elle produit (δ₁₁).
4. Imposez la compatibilité : l'appui réel n'autorise aucun déplacement en ce point, donc δ₁₀ + R·δ₁₁ = 0. Résolvez l'inconnue surabondante, puis terminez par la statique.

Exemple résolu : poutre encastrée-appuyée, w = 20 kN/m, L = 6 m

Encastrement en A, appui à rouleau en B. DH = 1, prenez donc la réaction d'appui R_B comme inconnue surabondante. Supprimer l'appui à rouleau laisse une poutre en porte-à-faux encastrée en A et libre en B, qui est isostatique.

Étape 1. Déplacement sous la charge réelle. L'extrémité libre d'un porte-à-faux sous charge uniformément répartie sur toute la travée descend de δ₁₀ = wL⁴/8EI.

Étape 2. Déplacement sous l'inconnue unitaire. Une force unitaire vers le haut à l'extrémité la soulève de δ₁₁ = L³/3EI.

Étape 3. Compatibilité. L'appui à rouleau réel n'autorise aucun déplacement vertical, donc le déplacement net de l'extrémité est nul : wL⁴/8EI = R_B × L³/3EI. Le EI se simplifie et R_B = 3wL/8 = 3 × 20 × 6 / 8 = 45 kN ↑.

Étape 4. Terminez par l'équilibre. R_A = wL − R_B = 120 − 45 = 75 kN ↑. En prenant les moments par rapport à A, M_A = wL²/2 − R_B × L = 360 − 270 = 90 kN·m.

L'appui ne reprend que 3/8 de la charge totale, pas la moitié. L'encastrement conserve les 5/8 restants ainsi qu'un moment d'encastrement de 90 kN·m. Exécuter ce modèle exact dans le solveur de rigidité de CalcSteel renvoie R_A = 75 kN, R_B = 45 kN et M_A = 90 kN·m, en accord avec la solution manuelle à la troisième décimale.

Une poutre continue repose sur trois appuis ou plus sans rotule interne entre eux. C'est la poutre hyperstatique la plus courante dans les planchers et les ponts réels. Une poutre à deux travées sur trois appuis simples possède quatre composantes verticales de réaction et trois équations, donc DH = 1 : une inconnue surabondante, généralement prise comme le moment fléchissant sur l'appui central.

L'équation des trois moments

L'équation des trois moments de Clapeyron est l'outil manuel classique. Elle relie les moments d'appui sur trois appuis consécutifs. Pour deux travées égales L portant la même charge répartie w, avec des extrémités sans moment M_A = M_C = 0, elle se réduit à :

2·M_B·(2L) = −(wL³/4 + wL³/4), d'où M_B = −wL²/8

Pour L = 6 m et w = 20 kN/m : M_B = −20 × 6² / 8 = −90 kN·m, un moment négatif qui tend la fibre supérieure au-dessus de l'appui central.

Du moment sur appui aux réactions

Chaque travée porte désormais sa charge répartie plus ce moment négatif sur l'appui. L'équilibre de chaque travée donne :

• R_A = R_C = wL/2 − |M_B|/L = 60 − 90/6 = 45 kN ↑
• R_B = 2wL − R_A − R_C = 240 − 45 − 45 = 150 kN ↑ (= 5wL/4)

Vérification : 45 + 150 + 45 = 240 kN = w × 2L. ✓ CalcSteel renvoie exactement 45 / 150 / 45 kN pour ce modèle.

Pourquoi la continuité change le dimensionnement en dessous

Un raccourci tentant consiste à traiter les deux travées comme deux poutres isostatiques indépendantes partageant l'appui central. Cela donne R_central = wL/2 + wL/2 = 120 kN et R_extrémité = 60 kN, et c'est faux. La poutre continue réelle place 150 kN sur l'appui central (+25%) et seulement 45 kN à chaque extrémité (−25%). Le total de 240 kN ne change pas : la continuité attire simplement la charge vers l'intérieur.

Les conséquences se répercutent directement sur le dimensionnement :

• Dimensionner le poteau central et sa fondation pour 120 kN au lieu de 150 kN les sous-charge de 25%.
• Le moment négatif tend la fibre supérieure et comprime la semelle inférieure au-dessus de l'appui, si bien que le détail du moment négatif et le maintien de la semelle inférieure contre le déversement sont gouvernés à cet endroit, et non à mi-travée.
• Parce qu'elle est hyperstatique, un tassement d'appui induit des réactions même sans charge, ce qu'une poutre isostatique ne fait jamais. Un tassement de l'appui central redistribue à nouveau les trois réactions.

CalcSteel résout cela directement pour n'importe quel nombre de travées et n'importe quel schéma de charge, si bien que vous ne redistribuez jamais à la main. Mais connaître 45 / 150 / 45 permet de vérifier l'appui central, précisément là où l'hypothèse isostatique échoue.

1. Convention de signes erronée

Choisissez une convention de signes cohérente (par exemple, vers le haut = positif, moment antihoraire = positif) et respectez-la. Mélanger les conventions au sein d'un même problème donne des résultats erronés.

2. Oublier une composante de réaction

Un appui articulé a deux réactions (verticale + horizontale), pas une seule. Même en l'absence de charges horizontales, R_x existe à l'appui articulé — elle est simplement égale à zéro. L'inclure dans votre diagramme du corps libre évite de manquer l'équilibre horizontal en présence de charges inclinées.

3. Bras de levier erroné pour les charges réparties

Une charge uniforme w sur une longueur L agit comme une force résultante wL au centre de gravité (L/2 depuis le début). Une charge triangulaire agit à L/3 de l'extrémité la plus chargée. Utiliser un mauvais emplacement du centre de gravité donne des réactions incorrectes.

4. Ne pas vérifier le résultat

Vérifiez toujours les réactions en sommant les moments par rapport à un point que vous n'avez PAS utilisé dans le calcul. Si ΣM ≠ 0, il y a une erreur.

5. Confondre efforts internes et réactions

Les réactions sont des forces externes aux appuis. Les efforts internes (V, M, N) sont déterminés APRÈS les réactions, en coupant la poutre. Ne les confondez pas.

6. Traiter des poutres hyperstatiques comme isostatiques

Une poutre continue sur trois appuis comporte quatre composantes de réaction, mais seulement trois équations d'équilibre. Il est impossible de la résoudre par la seule statique — il faut la méthode des rigidités ou la méthode de Cross (distribution des moments).

CalcSteel utilise la méthode des rigidités directes pour calculer simultanément toutes les réactions de n'importe quelle structure — isostatique ou hyperstatique, quel que soit le nombre d'appuis, quel que soit le chargement.

Résultats des réactions

Après l'analyse, le panneau des réactions affiche :

• Les réactions verticale, horizontale et de moment à chaque appui
• Les réactions pour chaque combinaison de charges individuelle
• La combinaison dimensionnante pour le calcul des fondations
• Les valeurs enveloppe (maximum et minimum) sur toutes les combinaisons

Données pour le dimensionnement des fondations

Les valeurs des réactions alimentent directement le dimensionnement des fondations :

• Les platines de base des poteaux sont dimensionnées pour la réaction de compression maximale
• Les tiges d'ancrage sont dimensionnées pour la réaction de traction maximale (soulèvement)
• Les massifs de fondation sont dimensionnés pour la pression de contact maximale

Vérification des réactions

Les résultats incluent une vérification de l'équilibre global : la somme de toutes les réactions est égale à la somme de toutes les charges appliquées. Tout déséquilibre indique une erreur de modélisation (appui manquant, élément déconnecté, ou charge appliquée à un nœud libre).

Pour les structures simples, vérifiez les réactions de CalcSteel par un calcul manuel. Pour les structures complexes comportant de nombreuses combinaisons de charges, le logiciel traite des milliers de solutions d'équilibre qui seraient impraticables à la main — mais vérifiez toujours quelques combinaisons clés au hasard.
