Cálculo de Carga de Vento: da ASCE 7 a um Pórtico de Aço

É temporada de furacões, e em algum lugar do litoral um galpão de aço de um pavimento está prestes a enfrentar uma velocidade de vento de projeto de 130 mph (58,1 m/s). Esse número não é curiosidade meteorológica: é o dado de entrada que decide a espessura dos pilares, como a cobertura se mantém presa e se os chumbadores resistem quando a tempestade tenta arrancar o edifício inteiro da fundação. Acertar o cálculo de carga de vento é a diferença entre um edifício que ignora um furacão e um que vira entulho.

Este guia percorre todo o caminho, de ponta a ponta: da pressão dinâmica bruta da ASCE 7 em psf, passando pelas combinações de ações majoradas, até um pórtico de aço real analisado com um motor de elementos finitos. Todo resultado que você verá é verificado pelo motor, não é conversa fiada: rodamos três exemplos resolvidos no solver FEM do CalcSteel e mostramos os números exatos que ele retornou. No caminho, há uma calculadora de combinações de ações ao vivo que você mesmo pode operar, de graça, sem login.

Escrevemos isto para três leitores ao mesmo tempo:

• O estudante que precisa que a física e a fórmula realmente façam sentido (comece em como o vento carrega um edifício).
• O engenheiro na ativa que quer a contabilidade das normas, as combinações governantes e o comportamento do pórtico (pule para o exemplo do pórtico).
• O leitor curioso que só quer saber por que as coberturas se soltam num furacão (essa resposta está no exemplo resolvido 3, e depende de um momento que literalmente muda de sinal).

Guarde esse último ponto enquanto lê. O vento raramente governa uma viga aumentando seu momento fletor. Ele governa invertendo a carga para cima, desequilibrando o pórtico lateralmente e colocando em tração pura ligações que foram projetadas para comprimir. Essa inversão é a história toda, e só um modelo estrutural de verdade a captura com clareza.

Carga de vento é a pressão que uma massa de ar em movimento exerce sobre uma estrutura: empurra para dentro na face a barlavento, puxa para fora (sucção) nas paredes a sotavento e laterais, e levanta a cobertura. É uma pressão de superfície, medida em kN/m² (ou psf), que atua perpendicular a cada face que o vento toca, e muda de direção dependendo de qual lado do edifício você está.

A física começa com a pressão dinâmica. Quando o ar em movimento é freado contra uma parede, sua energia cinética se converte em pressão, e a pressão de estagnação (dinâmica) de uma corrente de ar é:

q = ½ ρ V²

onde ρ é a densidade do ar e V é a velocidade do vento. Duas coisas saltam aos olhos. Primeiro, a pressão cresce com o quadrado da velocidade, então um vento 40% mais rápido não bate 40% mais forte, bate cerca de duas vezes mais forte. É por isso que o salto de uma rajada corriqueira para um vento de furacão de 130 mph (58,1 m/s) é tão violento. Segundo, isto é só a física bruta; cada norma de projeto então envolve q em fatores de correção para altura, terreno, rajada e forma.

O vento não simplesmente pressiona tudo, porém. Dependendo da superfície, você tem ou sobrepressão (empurrando para dentro) ou sucção (puxando para fora):

• Parede a barlavento (voltada para o vento): pressão positiva, empurrando para dentro do edifício.
• Parede a sotavento (a favor do vento) e paredes laterais: pressão negativa, sucção puxando a parede para fora à medida que o ar se separa e escoa ao redor.
• Cobertura: numa cobertura de baixa inclinação o ar acelera ao passar sobre a cumeeira, e pelo princípio de Bernoulli esse escoamento mais rápido reduz a pressão acima da cobertura. O resultado é o levantamento, uma sucção líquida puxando a cobertura para cima e para fora do pórtico.

Esse levantamento da cobertura é a parte contraintuitiva e a perigosa. Cargas gravitacionais sempre empurram a cobertura para baixo, contra seus apoios; o vento pode inverter isso e tentar puxá-la para cima. Quando a sucção do vento para cima supera o peso para baixo, as ligações cobertura-pórtico deixam de estar comprimidas e passam à tração. Guarde essa ideia: é exatamente o mecanismo que quantificamos no exemplo resolvido 3, e é por isso que furacões vencem edifícios que só foram verificados para gravidade.

A ASCE 7-22, norma dos EUA, transforma a pressão dinâmica bruta numa pressão dinâmica de projeto q_z com uma única fórmula prática (em unidades usuais dos EUA, com V em mph e o resultado em psf):

q_z = 0,00256 · K_z · K_zt · K_d · K_e · V²

A constante 0,00256 é apenas o ½ρ do ar padrão embutido com a conversão de unidades. Todo o resto é um fator que ajusta a pressão bruta para o local real:

• K_z (coeficiente de exposição da pressão dinâmica): considera a altura acima do solo e a rugosidade do terreno. O vento acelera quanto mais alto e mais aberto o local. Para Exposição C (terreno aberto, típico de um galpão costeiro) na nossa altura média de cobertura, K_z = 0,85.
• K_zt (fator topográfico): amplifica o vento sobre morros, cristas e taludes onde o escoamento acelera. Em terreno plano K_zt = 1,0.
• K_d (fator de direcionalidade do vento): uma pequena redução (0,85 para edifícios) que considera a baixa probabilidade de a pior direção de vento coincidir com a pior resposta estrutural no mesmo instante.
• K_e (fator de elevação do solo): corrige a densidade do ar pela elevação acima do nível do mar. Ao nível do mar K_e = 1,0.

Substituindo K_z=0,85, K_zt=1,0, K_d=0,85, K_e=1,0 e V=130 mph:

q_z = 31,26 psf = 1,497 kN/m².

Essa é a pressão dinâmica, mas ainda não é a pressão sobre uma parede. Para obter a pressão de projeto numa superfície, você escala q pela forma e pelo comportamento de rajada dessa superfície:

p = q · (G · C_p − GC_pi)

Aqui G = 0,85 é o fator de rajada, C_p é o coeficiente de pressão externa (o fator de forma da superfície), e GC_pi = ±0,18 é o coeficiente de pressão interna para um edifício fechado (a pressão dentro da caixa que ou ajuda ou combate a pressão externa, por isso sempre carrega um sinal ±). Trabalhando as duas superfícies críticas:

• Parede a barlavento (C_p externo = +0,8): a pressão de projeto líquida dá cerca de 26,88 psf = 1,287 kN/m², empurrando para dentro. Essa é a carga que aplicamos na longarina de parede no exemplo resolvido 1.
• Parede a sotavento (C_p = −0,5): sucção puxando para fora.
• Cobertura de baixa inclinação, a barlavento (C_p ≈ −0,9): levantamento líquido ≈ −29,54 psf = 1,414 kN/m², uma sucção puxando a cobertura direto para cima. Note que é maior que a pressão para dentro da parede, o que é exatamente por que o levantamento, e não o empurrão, é a carga que governa uma cobertura.

Cada um desses números é um cálculo manual que você pode reproduzir com lápis. No momento em que entram num pórtico real, porém, a aritmética deixa de ser linear, e é aí que o motor FEM justifica sua existência. Primeiro, vejamos as normas que levam a essa mesma pressão por caminhos diferentes.

A física do vento é universal, mas cada região a contabiliza de forma diferente. Se você trabalha em vários mercados, ou aprendeu uma norma e está lendo um projeto em outra, ajuda enxergar que ASCE 7, Eurocode e NBR 6123 são a mesma ideia ½ρV² vestindo três roupas diferentes. Todas as três partem de uma velocidade básica de vento, corrigem por terreno, altura e topografia, elevam ao quadrado para obter uma pressão, e então aplicam coeficientes de forma. Só os nomes e a embalagem mudam.

• ASCE 7-22 (Estados Unidos): trabalha em mph e psf. Você parte da velocidade básica de vento V (uma rajada de 3 segundos mapeada, atrelada a uma categoria de risco), forma a pressão dinâmica q_z com os fatores K, e aplica G·C_p e o GC_pi interno. É o caminho que trabalhamos acima.
• EN 1991-1-4 (Eurocode, Europa): parte de uma velocidade básica de vento v_b, aplica fatores de categoria de terreno e orografia para construir uma pressão dinâmica de pico q_p, então multiplica pelos coeficientes de pressão externa e interna c_pe e c_pi mais um fator estrutural c_sc_d. Símbolos diferentes, lógica idêntica: velocidade para pressão para carga de superfície.
• NBR 6123 (Brasil): parte da velocidade básica do vento V₀ (uma rajada de 3 segundos com período de retorno de 50 anos, tirada do mapa de isopletas), ajusta com três fatores S₁ (topografia), S₂ (rugosidade, altura e dimensão da edificação) e S₃ (estatístico/importância) para obter a velocidade característica V_k, então calcula a pressão dinâmica característica q = 0,613 · V_k² (em N/m² com V_k em m/s). Esse 0,613 nada mais é que o ½ρ do ar padrão em unidades SI, exatamente a mesma constante escondida dentro do 0,00256 da ASCE 7.

A conclusão é libertadora: se você entende uma norma a fundo, entende as três, porque a engenharia é uma equação e as normas são convenções de contabilidade em torno dela. O que difere na prática são os coeficientes de forma, as categorias de terreno e, crucialmente, as combinações de ações que cada norma associa à sua pressão de vento.

Esse último ponto é onde os erros se infiltram quando você cruza fronteiras, então cuidamos disso para você. A calculadora de combinações de ações do CalcSteel gera as combinações majoradas para NBR 8681, ASCE 7 e EN 1990 lado a lado, com os fatores de vento explicitados, para você ver como a mesma carga de vento característica é amplificada de forma diferente em cada norma. É gratuita e não precisa de login, e está incorporada um pouco mais abaixo nesta página para você experimentar.

Teoria é barata até ter que segurar uma parede numa tempestade. Então vamos pegar a pressão que acabamos de calcular e colocá-la numa barra real: uma longarina de parede, a viga horizontal que vence o vão entre pilares e sustenta o fechamento. É o ponto de partida mais limpo porque uma longarina é estaticamente determinada: biapoiada nas duas pontas, um vão, uma carga. A fórmula manual e o motor FEM devem concordar até a última casa decimal, e concordam.

Eis a configuração. A parede a barlavento recebe a pressão de projeto da seção de pressão dinâmica: 1,287 kN/m² empurrando para dentro (é o valor líquido de 26,88 psf da parede a barlavento). Cada longarina sustenta uma faixa de parede com a largura de um espaçamento de longarina. Com um espaçamento de longarina de 1,5 m, a pressão de área se converte numa carga linear ao longo da longarina:

• w = 1,287 kN/m² × 1,5 m = 1,931 kN/m (uma carga uniformemente distribuída, atuando perpendicular à parede).

A longarina vence L = 6 m entre pilares, rotulada nas duas pontas. Daqui valem os resultados clássicos de viga biapoiada:

• Reações de apoio: R = wL / 2 = 1,931 × 6 / 2 = 5,793 kN em cada apoio.
• Cortante máximo: V_max = 5,793 kN, ocorrendo nos apoios (o cortante é maior onde estão as reações, e cruza o zero no meio do vão).
• Momento máximo: M_max = wL² / 8 = 1,931 × 6² / 8 = 8,69 kN·m, no meio do vão.

Rodamos a longarina idêntica no motor FEM do CalcSteel, e ele retornou R = 5,793 kN, V_max = 5,793 kN, e M_max = 8,69 kN·m, uma correspondência exata até a terceira casa decimal. Esse é todo o propósito de uma verificação determinada: quando a teoria de forma fechada e o solver concordam perfeitamente, você confia no solver nos problemas difíceis onde não existe forma fechada (é o Exemplo 2). Se você quer ver como esses valores de cortante e momento se constroem ao longo do vão, o passo a passo em diagramas de força cortante e momento fletor destrincha o mesmo caso biapoiado etapa por etapa.

Um alerta que importa num furacão: esses 8,69 kN·m pressupõem que a longarina está na face a barlavento, onde a pressão empurra para dentro e flexiona a longarina para um lado. Nas paredes a sotavento e laterais a pressão se inverte em sucção (Cp = −0,5 na parede a sotavento), então a mesma longarina flexiona para o outro lado e sua mesa externa, não a interna, entra em compressão. Uma longarina é simétrica o suficiente para que a magnitude seja o que governa a seção, mas a inversão de sinal é exatamente o tipo de coisa que decide qual mesa precisa de contenção. Você dimensiona a longarina para o pior caso em qualquer direção, e depois a entrega à calculadora de vigas para confirmar a seção e a flecha.

Antes de carregar um pórtico inteiro, coloque a mão nos números você mesmo. A calculadora incorporada aqui monta as combinações de ações majoradas para você: ela pega suas ações permanentes, variáveis, de vento e outras, e gera os conjuntos completos de combinações ELU (estado-limite último) e ELS (estado-limite de serviço) lado a lado para NBR 8681, ASCE 7 e EN 1990, com os fatores de vento destacados para você ver exatamente onde caem o 1,0W, o 0,9D e os coeficientes de majoração.

Essa visão lado a lado é a forma mais rápida de internalizar a ideia mais importante deste artigo: o vento não atua sozinho, e a combinação que governa muitas vezes não é a óbvia. Digite uma carga permanente e uma carga de vento, e observe como 0,9D + 1,0W (ajuda da carga permanente minimizada, vento maximizado) produz uma solicitação completamente diferente, e frequentemente mais perigosa, que 1,2D + 1,0W. É o caso que levanta coberturas, e provamos isso com o motor FEM duas seções adiante.

• Gratuita, sem login, nada para instalar. Roda no seu navegador como o resto das calculadoras do CalcSteel.
• Fala três normas ao mesmo tempo, então um estudante aprendendo ASCE 7 e um engenheiro na ativa trabalhando pela NBR 8681 ou Eurocode veem a mesma física na própria notação.

Abra a calculadora de combinações de ações, rode seus próprios D, L e W, e volte: os próximos dois exemplos resolvidos pegam essas exatas combinações e as empurram por um pórtico de aço real.

O vento nunca aparece sozinho. Um edifício real está sempre carregando o próprio peso, suas cargas de cobertura e de piso, às vezes neve, e o vento chega por cima de tudo isso (ou, no caso perigoso, atua contra ele). Combinações de ações são o regulamento que diz quanto de cada ação aplicar ao mesmo tempo, e para o vento é onde o projeto é ganho ou perdido.

A razão de você precisar de várias combinações de vento, não uma, é que a carga permanente pode ser sua amiga ou sua inimiga dependendo de para que lado o vento atua:

• 1,2D + 1,0W + 1,0L (com carga variável): o vento empurra junto com a gravidade nas paredes e pilares. Aqui carga permanente e vento se somam, e esse caso tende a governar os pilares, que agora carregam força axial mais a flexão que o vento adiciona. Essa interação é um tema à parte, tratado em flexão composta.
• 0,9D + 1,0W (o caso de levantamento / tombamento): é aquele que as pessoas esquecem, e é o que arranca coberturas. Você deliberadamente minimiza a ajuda da carga permanente (só 0,9 dela) e aplica o levantamento total do vento. Quando a sucção do vento na cobertura excede a gravidade reduzida que a segura, a carga líquida se inverte para cima: os momentos mudam de sinal e as ligações entram em tração. Provamos exatamente isso com o motor FEM no Exemplo 3.

Toda norma importante codifica a mesma física com contabilidade diferente, e a calculadora de combinações de ações incorporada as dispõe juntas:

• ASCE 7 (EUA): as combinações de resistência LRFD, incluindo 1,2D + 1,0W + L + 0,5(Lr ou S) e a crítica 0,9D + 1,0W para levantamento e tombamento.
• Eurocode (EN 1990): as expressões ELU 6.10a e 6.10b, com o vento como ação variável principal ou secundária (seus fatores de combinação ψ), e os coeficientes parciais favorável/desfavorável sobre a carga permanente que cumprem o mesmo papel do 1,2 versus 0,9 da ASCE.
• NBR 8681 (Brasil): as combinações normais, especiais e excepcionais com coeficientes γ sobre a carga permanente e fatores de redução ψ₀ sobre as ações variáveis não principais, vento incluído.

A conclusão antes de rodar os números: você precisa verificar o pórtico sob a combinação que ajuda a gravidade e a combinação que a combate. Para as barras, 1,2D + 1,0W normalmente vence. Para a cobertura, as ligações e os chumbadores, 0,9D + 1,0W é o assassino, e o próximo exemplo de viga de cobertura mostra por quê em números concretos.

A longarina do exemplo anterior era determinada: um vão, dois apoios, uma fórmula. Um edifício real não é. Tome um galpão em pórtico de um pavimento: vão de 20 m, pilares de 6 m no beiral, bases engastadas, um vão de 6 m entre pórticos, vigas e pilares W610x125. Empurre o vento contra um lado e o pórtico inteiro se inclina. Não há resposta de forma fechada para os momentos, porque a estrutura é estaticamente indeterminada: as cargas se redistribuem conforme a rigidez relativa, e só uma solução por elementos finitos diz onde elas param. É exatamente o caso onde os métodos manuais param e um motor FEM de verdade justifica sua existência.

Rodamos dois casos de carga no mesmo pórtico no motor do CalcSteel.

Caso A, só gravidade. Uma carga uniforme na viga de cobertura de w_g = 6 kN/m para baixo. Como o pórtico é simétrico, a resposta também é simétrica:

• Momento de pico na viga de cobertura: 257,7 kN·m no meio do vão.
• Momento no joelho (beiral): 42,3 kN·m.
• Momento na base do pilar: -21,1 kN·m.
• Deslocamento lateral no beiral: ~0,003 cm, essencialmente zero. Um pórtico simétrico sob carga simétrica não se inclina.

Caso B, gravidade mais vento. Mantenha os 6 kN/m de gravidade e adicione o vento lateral como uma carga distribuída de 3 kN/m no pilar a barlavento, o que dá 18 kN de cortante total na base. Agora observe o que se move e o que não se move:

• Momento de pico na viga de cobertura: 254,2 kN·m. O vento mal o tocou (257,7 para 254,2).
• Momento no joelho: 37,0 kN·m (caindo de 42,3).
• Momento na base do pilar a barlavento: +2,06 kN·m; momento na base do pilar a sotavento: +34,3 kN·m. O vento desequilibra os dois pés da esquerda para a direita, e ambos mudam de sinal em relação ao caso de gravidade.
• Deslocamento lateral no beiral: 1,08 cm. O pórtico agora se inclina.

As reações de apoio confirmam que a física fecha: ΣF_x = -18 kN, os pés engastados resistem ao empurrão de vento de 18 kN exatamente, e ΣF_y = 120 kN (= 6 kN/m × 20 m de gravidade). Nada vaza.

Eis o insight que o cálculo manual nunca vai te entregar. O vento moveu o momento de pico da viga em apenas 1% (257,7 para 254,2 kN·m), mas multiplicou o deslocamento lateral por cerca de 330 vezes (0,003 para 1,08 cm) e inverteu e desequilibrou os momentos de base e de joelho de um lado para o outro. Em outras palavras, o vento não governa a viga, ele governa os pilares e a verificação de deslocamento. Os pilares agora carregam carga axial e uma flexão lateral que não viam sob gravidade, que é a clássica flexão composta tratada em flexão composta. Se você tivesse modelado este pórtico como rotulado, ou verificado só a gravidade, teria perdido a história inteira.

1,08 cm é aceitável? A relação de deslocamento é H/Δ = 600/1,08 ≈ 555, confortavelmente dentro de um limite típico de deslocamento por vento de H/400 a H/500. É uma verificação de serviço, não de resistência, e é precisamente o tipo de limite que destrinchamos em limites de flecha. Um pórtico pode passar em toda verificação de tensão e ainda ser reprovado no deslocamento, então ambos importam.

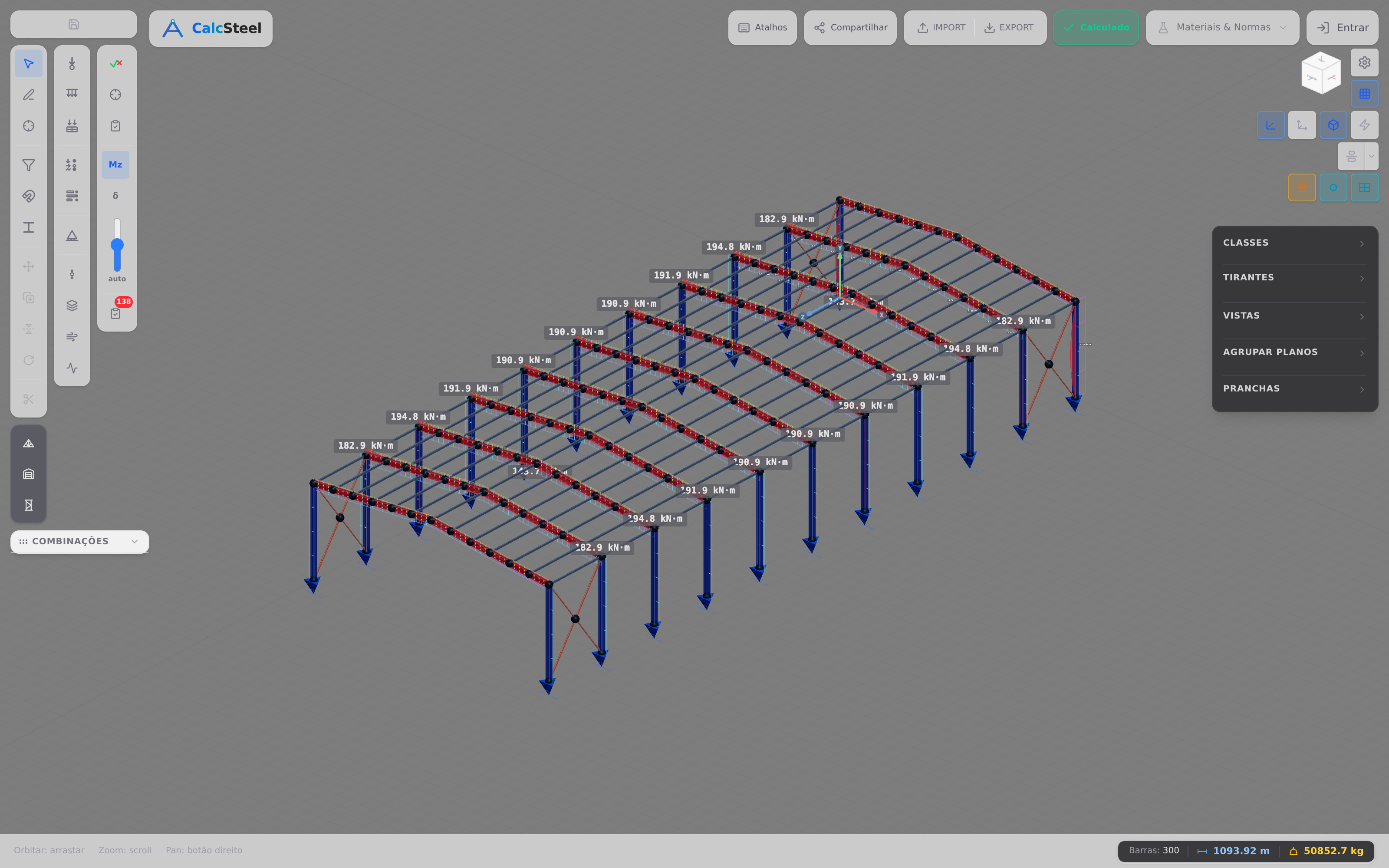

Você pode construir este pórtico exato no editor do CalcSteel, aplicar os casos de gravidade e vento, e ler o diagrama de momento e o deslocamento direto do modelo. A rigidez lateral que mantém esse 1,08 cm pequeno vem das bases engastadas aqui, mas em pórticos mais altos ou mais largos vem do contraventamento: veja sistemas de contraventamento para aço e pilares, vigas e contraventamento para como o caminho de carga lateral é de fato resolvido.

Este é o que arranca coberturas. De volta ao terreno determinado, tome uma viga de cobertura biapoiada vencendo 8 m. Ela carrega uma carga permanente-mais-cobertura para baixo de w_D = 4 kN/m, e num furacão vê um levantamento de vento de w_W = 6 kN/m atuando para cima. Note que o levantamento é maior que a carga permanente. Esse único fato é toda a história do furacão.

Caso de gravidade, 1,0D. A carga líquida é +4 kN/m para baixo. A viga flexiona para baixo:

• Momento no meio do vão: +32,0 kN·m, positivo, então a mesa inferior está tracionada (= wL²/8).
• Reações: +16 kN em cada ponta. A viga empurra para baixo contra seus apoios, que é ao que os apoios estão acostumados.

Combinação de levantamento, 0,9D + 1,0W. Essa combinação deliberadamente minimiza a ajuda da carga permanente (fator 0,9) e maximiza o vento (fator 1,0), porque é quando o levantamento é pior. A carga líquida vira:

0,9 × 4 - 6 = -2,4 kN/m, atuando para cima.

• Momento no meio do vão: -19,2 kN·m. Agora é negativo: o sinal do momento se inverteu (= w_líq·L²/8).
• Reações: -9,6 kN em cada ponta. O sinal se inverteu aqui também: cada apoio agora está sendo puxado para cima por 9,6 kN de levantamento líquido.

Leia o que mudou fisicamente. O momento foi de +32,0 para -19,2 kN·m. A mesa inferior, que estava tracionada sob gravidade, agora está comprimida, então uma barra que estava bem pode flambar onde nunca foi contida para isso. E as reações se inverteram: as ligações cobertura-pórtico que passaram a vida inteira sendo empurradas para baixo estão agora em tração líquida, 9,6 kN de puxão por apoio. Se essas ligações foram detalhadas apenas para assentar e apoiar (um clipe, alguns parafusos de costura, uma placa de base sem ancoragem de tração), o vento simplesmente arranca a cobertura. Isso não é metáfora. É o mecanismo exato.

É por isso que a combinação 0,9D + 1,0W existe e por que você não pode pulá-la: o dimensionamento só para gravidade nunca revela o caso de tração, então a ligação que falha num furacão fica invisível até você rodar a inversão. A inversão de momento é mais fácil de ver num diagrama que muda de sinal, a mesma ferramenta que construímos em diagramas de força cortante e momento fletor. Você pode reproduzir ambos os casos em segundos na calculadora de vigas gratuita, ou gerar o par de combinações majoradas automaticamente com a calculadora de combinações de ações e ver a carga líquida ficar negativa.

A lição para o detalhamento é direta: dimensione a barra para a flexão para baixo, mas projete a ligação para o levantamento. Ancoragens de tração, chumbadores e clipes classificados para levantamento não são opcionais num litoral de furacões, eles são o caminho de carga, que é exatamente para onde a próxima seção vai.

O Exemplo 3 terminou com um número que deveria te preocupar mais que qualquer tensão de flexão: 9,6 kN de tração líquida em cada ligação cobertura-pórtico. Furacões raramente partem uma viga de cobertura ao meio. Eles encontram o elo mais fraco no caminho de carga e o desfazem, e esse elo é quase sempre uma ligação ou uma ancoragem, não uma barra.

Trace o levantamento do céu ao chão e você obtém o caminho de carga contínuo que precisa sobreviver intacto:

1. Fechamento para terça/longarina. A sucção na cobertura e nas paredes primeiro tenta arrancar a telha de seus fixadores. O padrão de parafusos e a distância de borda decidem isso.
2. Terça/viga de cobertura para o pórtico. O puxão de 9,6 kN viaja para os clipes e parafusos que conectam as barras secundárias ao pórtico principal. Sob gravidade estavam em apoio; sob 0,9D + 1,0W estão em tração.
3. Viga de cobertura para pilar (o joelho). No pórtico do Exemplo 2 o momento no joelho passou de 42,3 para 37,0 kN·m e o pórtico inteiro se inclinou 1,08 cm. A ligação de momento no joelho precisa carregar isso, e também transmite o cortante lateral para os pilares.
4. Pilar para fundação. É onde o levantamento líquido vira tração no chumbador e flexão na placa de base. A placa de base que só precisava distribuir uma compressão sob gravidade agora tem que ser verificada para levantamento e efeito alavanca, e os chumbadores têm que desenvolver sua tração no concreto.

Um caminho de carga é tão forte quanto sua ligação mais fraca. Você pode dimensionar cada W610x125 para uma utilização de 0,6 e ainda perder o edifício se os chumbadores foram dimensionados só para compressão. A corrente governa, não as barras.

Mais duas verificações de base que o vento impõe a você, ambas globais e não locais:

• Tombamento. O cortante de base de 18 kN do Exemplo 2 e o levantamento da cobertura juntos tentam tombar o pórtico em torno de seus pés a sotavento. A carga permanente resiste a isso, que é exatamente por que o fator 0,9D (carga permanente mínima) é a combinação crítica para tombamento.
• Deslizamento. Esse mesmo empurrão horizontal de 18 kN tem que ser transferido para a fundação sem que as placas de base andem para o lado, por meio do cortante nos chumbadores e do atrito.

Os próprios pilares são agora a clássica viga-pilar: axial da gravidade mais flexão do vento, verificados juntos, nunca em separado. Essa interação é o tema de flexão composta, e a estabilidade lateral que impede a coisa toda de distorcer é tarefa do esquema de contraventamento em sistemas de contraventamento para aço e dos papéis das barras em pilares, vigas e contraventamento.

Quando você roda as combinações de vento num modelo real no CalcSteel, as cores de verificação tornam o elo mais fraco óbvio: as barras e ligações que os casos 0,9D + 1,0W e 1,2D + 1,0W empurram para perto ou além de sua capacidade se acendem, para você corrigir o elemento governante real em vez de adivinhar. Num litoral de furacões, na maioria das vezes, o vermelho está numa ligação ou numa base, não no meio de uma viga.

Uma pressão não é um dimensionamento. O caminho de um número de vento a uma seção de aço é curto mas rigoroso: escolha a combinação governante, leia a solicitação de pico da rodada FEM, então verifique essa solicitação contra a resistência da barra. Se utilização = solicitação / resistência < 1,0, a barra passa. Se não, você sobe um tamanho, muda a seção, ou adiciona contraventamento. Essa única razão é o que todo cálculo de vento está de fato buscando.

Cada parte do pórtico é governada por uma combinação diferente, e os três exemplos resolvidos acima já mostraram qual:

• A longarina ou terça é dimensionada para a flexão que vê sob pressão de vento ou sucção de vento. No Exemplo resolvido 1, a pressão a barlavento de 1,287 kN/m² sobre uma largura tributária de 1,5 m deu M_max = 8,69 kN·m num vão de 6 m; esse momento, não a gravidade, define a longarina. Nas paredes a sotavento e laterais a mesma barra também precisa ser verificada para sucção, que inverte o sinal e coloca a outra mesa em compressão.
• O pilar é governado pela flexão composta sob 1,2D + 1,0W. No Exemplo resolvido 2 o vento mal tocou o momento de pico da viga de cobertura (257,7 kN·m caindo para 254,2 kN·m), mas desequilibrou os momentos de base da esquerda para a direita, levando a base do pilar a sotavento a +34,3 kN·m enquanto ele ainda carrega sua parcela dos 120 kN de gravidade. Força axial e momento fletor atuando juntos é exatamente a verificação de interação tratada em flexão composta, e é por que o vento governa os pilares e não a viga.
• Os chumbadores e a placa de base são governados pelo levantamento líquido sob 0,9D + 1,0W. No Exemplo resolvido 3 essa combinação inverteu as reações da viga de cobertura para −9,6 kN, significando que cada ligação de apoio é puxada para cima e os chumbadores entram em tração. As barras podem estar perfeitas e o edifício ainda falhar aqui se a ancoragem não for dimensionada para esse puxão.

No motor FEM do CalcSteel isto não são três verificações manuais separadas. Você define os casos de carga uma vez, o solver monta as combinações ELU e ELS, e cada barra é classificada e verificada automaticamente pela norma que você escolher: AISC 360, Eurocode 3 (EN 1993) ou NBR 8800. O motor cuida da classificação de seção, das resistências à flexão e axial, e das equações de interação, então colore cada barra por sua utilização governante para você ver num relance qual elemento a combinação de vento solicita mais. Os números por trás dessa imagem são os mesmos 8,69 kN·m, 34,3 kN·m e −9,6 kN que você acabou de acompanhar à mão: nada está escondido, tudo é verificável.

A conclusão para o dimensionamento: não dimensione uma barra para uma única combinação e presuma que ela cobre o resto. A longarina quer pressão máxima, o pilar quer gravidade mais vento juntos, e a ancoragem quer carga permanente mínima com vento total. Perca uma e você dimensionou a coisa errada para o caso errado.

O vento é onde engenheiros cuidadosos ainda são pegos, porque o caso perigoso raramente é o óbvio. Eis a lista de verificação que percorremos antes de confiar em qualquer dimensionamento de vento.

1. Esquecer a pressão interna (GC_pi). O coeficiente de pressão interna de ±0,18 pode adicionar ou aliviar carga em cada parede e na cobertura. Num edifício fechado ele oscila o levantamento líquido da cobertura de forma notável; num parcialmente fechado é bem maior. Deixá-lo de fora subdimensiona a cobertura silenciosamente.
2. Ignorar o levantamento e verificar só a gravidade. A gravidade parece intuitiva, então recebe toda a atenção. Mas o Exemplo resolvido 3 mostrou o momento da viga de cobertura invertendo de +32,0 kN·m positivo para −19,2 kN·m negativo sob vento. Uma verificação só de gravidade nunca vê essa inversão, e essa inversão é o que arranca coberturas.
3. Tratar o pórtico como rotulado, e assim perder o deslocamento. Modele as bases como rótulos e a história da oscilação desaparece. O pórtico de base engastada do Exemplo resolvido 2 deslocou 1,08 cm (H/555); um modelo desleixado ou flexível demais pode estourar direto um limite de vento típico de H/400 a H/500 enquanto cada barra ainda parece bem. O deslocamento é uma falha de serviço que as verificações de barra não pegam (veja limites de flecha e deslocamento).
4. Pular a combinação 0,9D + 1,0W. É o caso que minimiza a carga permanente que ajuda e maximiza o vento, e é o único que revela o levantamento líquido e o tombamento. Se ela não está no seu conjunto de combinações, seus chumbadores e ancoragens estão efetivamente sem verificação.
5. Dimensionar barras mas não o caminho de carga das ligações. Uma viga de cobertura perfeitamente dimensionada é inútil se o clipe cobertura-viga ou o chumbador da base falha primeiro. O vento é um problema de caminho de carga: cobertura para viga para pilar para fundação, e o elo mais fraco governa.
6. Confundir vento de serviço com vento majorado. As verificações de deslocamento e conforto usam vento de serviço (não majorado ou reduzido); as verificações de resistência usam combinações majoradas. Misturar os dois ou superdimensiona o pórtico ou subverifica o deslocamento.

Como calcular a carga de vento em um edifício?

Comece pela pressão dinâmica. Na ASCE 7-22, q_z = 0,00256 · K_z · K_zt · K_d · K_e · V² (V em mph, resultado em psf). Para o nosso galpão isso deu q_z = 31,26 psf = 1,497 kN/m². Então aplique o fator de rajada e os coeficientes de pressão: p = q(G·C_p − GC_pi), que produziu uma pressão de projeto na parede a barlavento de 1,287 kN/m² e um levantamento de cobertura de 1,414 kN/m². Por fim, transforme essas pressões em cargas lineares nas suas barras e rode as combinações. A calculadora de combinações de ações gratuita cuida da contabilidade das combinações para você.

Para qual velocidade de vento eu dimensiono?

Você não a escolhe, a norma e o local a escolhem. A ASCE 7 dá mapas de velocidade de vento por categoria de risco; um litoral sujeito a furacões como o do nosso exemplo cai numa velocidade básica de vento de V = 130 mph (58,1 m/s). O Eurocode usa uma velocidade básica de vento v_b de mapas nacionais, e a NBR 6123 usa uma velocidade básica de vento V₀. Sempre tire a velocidade de projeto da norma vigente e da categoria de risco da edificação, nunca de uma regra de bolso.

Por que a cobertura se solta num furacão?

Porque o vento sobre uma cobertura de baixa inclinação cria sucção, não pressão. No Exemplo resolvido 3 a combinação 0,9D + 1,0W produziu uma carga linear líquida para cima de −2,4 kN/m: o levantamento do vento superou a carga permanente reduzida, as reações da viga se inverteram para −9,6 kN de levantamento líquido, e as ligações entraram em tração. Se os chumbadores e as ancoragens não conseguem resistir a esse puxão, a cobertura deixa o edifício. É o mecanismo exato, e é por que a combinação 0,9D + 1,0W existe.

Vento pela ASCE 7 vs Eurocode, são mesmo diferentes?

Mesma física, contabilidade diferente. As três normas principais partem da pressão dinâmica (aproximadamente ½ρV²) e ajustam por terreno, altura, rajada e forma. A ASCE 7-22 trabalha em mph e psf com fatores K; a EN 1991-1-4 constrói uma pressão dinâmica de pico q_p a partir de uma velocidade básica v_b e categorias de terreno; a NBR 6123 usa V₀ com fatores S₁·S₂·S₃ e q = 0,613·V_k². As pressões caem na mesma faixa; os coeficientes e os nomes dos fatores diferem. A ferramenta de combinações do CalcSteel cobre ASCE 7, EN 1990 e NBR 8681 lado a lado para você compará-las diretamente.

O cálculo de carga de vento é uma linha reta de uma pressão atmosférica a uma barra de aço dimensionada, e cada passo dessa linha é verificável. Eis o que levar.

• Tudo começa com a pressão dinâmica. q_z = 0,00256 · K_z · K_zt · K_d · K_e · V². Para um local costeiro de 130 mph isso foi 31,26 psf = 1,497 kN/m², virando 1,287 kN/m² de sobrepressão a barlavento e 1,414 kN/m² de levantamento de cobertura depois de aplicados os coeficientes de rajada e de pressão.
• O vento raramente governa a viga, mas governa tudo ao redor dela. No pórtico ele mal moveu o pico da viga de cobertura (257,7 para 254,2 kN·m), mas multiplicou o deslocamento lateral cerca de 330 vezes (0,003 para 1,08 cm, H/555) e desequilibrou os momentos de base de um lado para o outro. Só uma rodada FEM real num pórtico estaticamente indeterminado captura isso.
• O levantamento é o assassino. Sob 0,9D + 1,0W o momento da viga de cobertura inverteu de +32,0 kN·m positivo para −19,2 kN·m negativo e as reações se reverteram para −9,6 kN de levantamento líquido, colocando as ligações em tração. Essa inversão é como furacões arrancam coberturas, e é por que a combinação 0,9D + 1,0W existe.
• O caminho de carga decide a sobrevivência. Cobertura para viga para pilar para fundação: dimensione as barras, depois dimensione as ligações e os chumbadores para o mesmo vento, porque o elo mais fraco governa.
• O dimensionamento é um número: utilização < 1,0. A solicitação da combinação governante sobre a resistência normativa (AISC 360, Eurocode 3 ou NBR 8800), calculada automaticamente assim que o modelo e as cargas estão prontos.

Quer ver você mesmo? A calculadora de combinações de ações monta suas combinações ELU e ELS para ASCE 7, EN 1990 e NBR 8681 com os fatores de vento destacados, gratuita e sem login. De lá, jogue o mesmo pórtico no editor completo do CalcSteel e deixe o motor FEM rodar as verificações de deslocamento, levantamento e interação de ponta a ponta.
