Curva Tensão-Deformação do Aço: do Elástico à Ruptura

Prenda um corpo de prova de aço usinado pelas duas extremidades, monte-o numa máquina universal de ensaios e puxe — devagar, implacavelmente — até romper. A máquina registra duas coisas o tempo todo: com que força está puxando (força) e o quanto a barra está se alongando (alongamento). Normalize esses valores pela seção transversal da barra e pelo seu comprimento inicial e você obtém um único gráfico, a curva tensão-deformação. Essa única curva é a impressão digital do material. Leia o seu formato e você tem — de uma só vez — a rigidez E, a tensão de escoamento f_y, a tensão última f_u e a ductilidade que lhe diz se o aço vai avisá-lo antes de romper.

Este é o percurso definitivo ao longo de toda essa curva, da reta elástica onde o aço se comporta como uma mola perfeita, passando pelo escoamento, encruamento e estricção, até a ruptura. Cada número que você verá aqui foi calculado pelo motor de EF do CalcSteel e depois conferido à mão — o módulo de elasticidade recuperado com cinco algarismos significativos, os momentos de escoamento e plástico de um IPE 330 real, e uma travessa de pórtico real posicionada exatamente onde ela fica na curva. Há uma calculadora de círculo de Mohr ao vivo e ilimitada incorporada mais abaixo, para que você mesmo possa conduzir a matemática.

Escrevemos isto para três leitores ao mesmo tempo:

• O estudante que precisa que as definições realmente fixem — limite de proporcionalidade, tensão de prova 0,2%, fator de forma — com números resolvidos por trás de cada uma.
• O engenheiro em atividade que já conhece a teoria mas quer vê-la amarrada de forma limpa ao projeto: módulo de resistência elástico vs plástico, classificação da seção e utilização em um membro real.
• O curioso — qualquer um que já viu a curva clássica num livro-texto e quer entender, fisicamente, o que cada dobra dela significa.

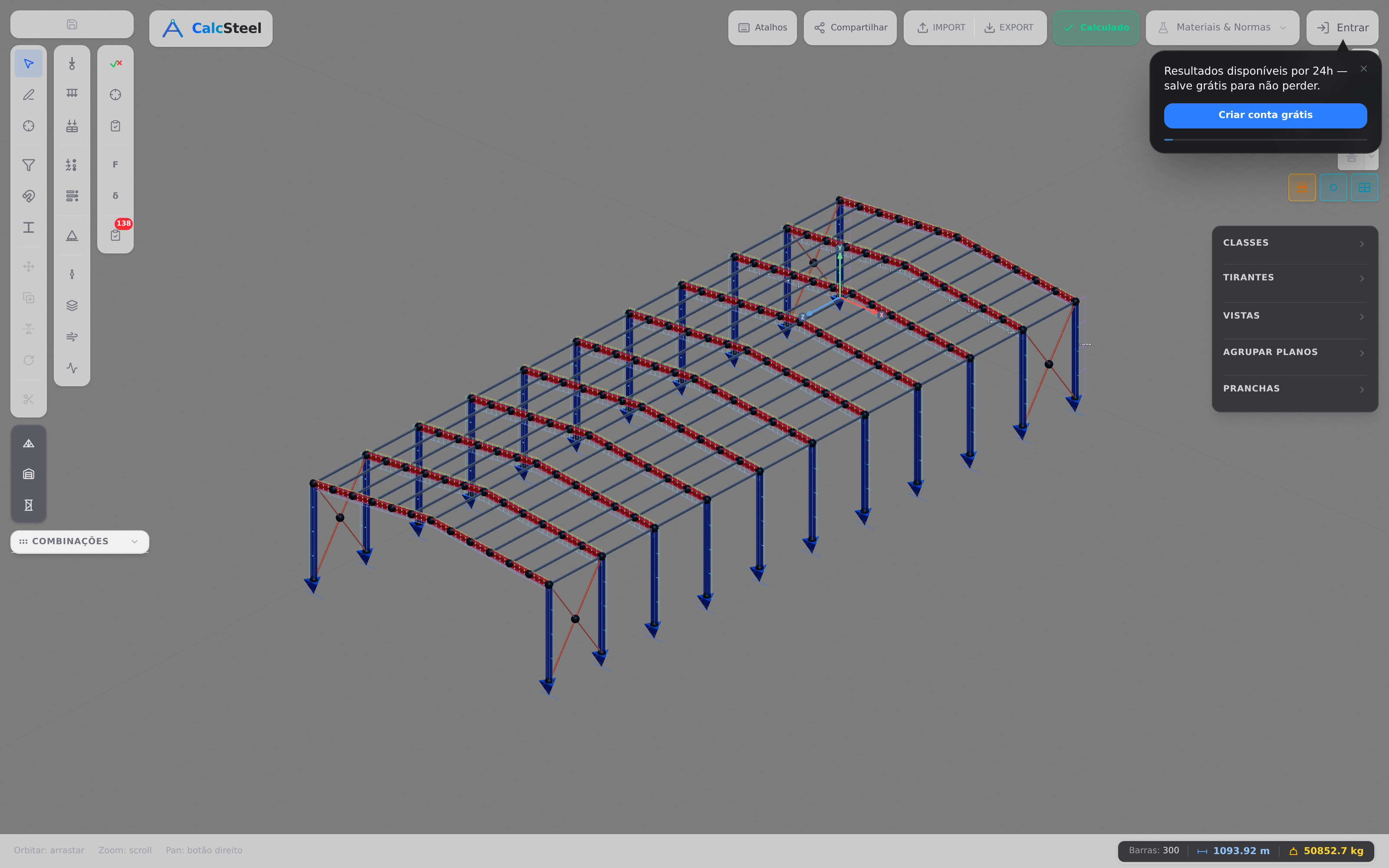

O CalcSteel é uma solução gratuita e nativa do navegador para dimensionamento e análise de estruturas de aço, rodando um motor de EF genuíno — o mesmo motor que produziu os números abaixo. Nada para instalar; o pórtico da figura acima é exatamente o tipo de modelo onde esta curva deixa de ser uma abstração e passa a carregar carga.

Uma curva tensão-deformação representa a tensão em função da deformação a partir de um ensaio de tração. A tensão σ é a força dividida pela área da seção transversal do corpo de prova; a deformação ε é o alongamento dividido pelo comprimento inicial. À medida que você puxa mais forte, a curva traça como o aço responde — e seu formato revela a rigidez, a resistência e a ductilidade do material numa única imagem.

Observe os eixos. O eixo vertical é a tensão, em MPa (megapascals — força por unidade de área; um módulo como E é grande o suficiente para ser expresso em GPa). O eixo horizontal é a deformação, que é adimensional — um comprimento dividido por um comprimento — então a lemos como porcentagem. Uma deformação de 0,1% significa simplesmente que a barra ficou 0,1% mais longa. Como a tensão carrega as unidades e a deformação não, a inclinação da curva — tensão sobre deformação — resulta em MPa ou GPa, e essa inclinação é o módulo de Young.

Todo aço estrutural traça as mesmas cinco regiões ao longo dessa curva, em ordem:

1. Elástica — uma reta; o aço se comporta como uma mola e retorna completamente.
2. Escoamento — o material começa a escoar; no aço-carbono comum isso aparece como um patamar plano e nítido.
3. Encruamento — o aço reage e a tensão sobe novamente até um pico.
4. Estricção — forma-se um estrangulamento localizado e a tensão convencional cai.
5. Ruptura — o corpo de prova rompe, e o quanto ele se alongou antes é a sua ductilidade.

O restante deste artigo percorre cada região por vez e — o mais importante — conecta cada uma ao que você faz na prancheta: dimensionar uma viga, verificar uma utilização, escolher um grau de aço. A curva não é uma curiosidade de laboratório; é a condição de contorno de cada membro que você projeta.

A curva tensão-deformação parece óbvia depois que você a conhece, mas levou cerca de três séculos e meio e uma sequência de pessoas notáveis para montá-la. As peças chegaram numa ordem lógica: primeiro a lei linear, depois a constante do material que a escala, então a linguagem de tensão e deformação e, por fim, as partes da curva além da reta.

• 1678 — Robert Hooke. A base: ut tensio, sic vis — "tal a extensão, tal a força." A deformação é proporcional à carga. Essa é a reta elástica, trezentos anos antes de a desenharmos dessa forma.
• Início do século XVIII — Leonhard Euler. Trabalha com um conceito de módulo de elasticidade em forma de razão, apurando a ideia de que a rigidez é uma proporção fixa entre força e deslocamento.
• 1807 — Thomas Young. A constante de proporcionalidade ganha nome — módulo de Young, E — a inclinação da reta elástica e o número mais importante que a curva nos dá.
• 1822 — Augustin-Louis Cauchy. Formaliza os tensores de tensão e deformação, dando aos eixos do nosso gráfico suas definições rigorosas e gerais.

Para contextualizar, o pensamento estrutural mais antigo antecede tudo isso — Galileu (1638) e mais tarde Mariotte (década de 1660) se debruçaram sobre como as vigas rompem muito antes de alguém conseguir descrever a tensão corretamente. Mas a curva moderna precisava que suas regiões não lineares fossem explicadas, e isso veio ainda mais tarde:

• 1864–1870 — Henri Tresca. Estuda o escoamento plástico, dando-nos o primeiro critério de escoamento utilizável — a física do que acontece quando a reta termina.
• 1882 — Johann Bauschinger. Constrói um extensômetro de precisão capaz de realmente resolver pequenas deformações e descobre o efeito Bauschinger — o escoamento num sentido reduz a tensão de escoamento no sentido oposto.
• 1885 — Armand Considère. Enuncia o critério de instabilidade para a estricção — por que e quando o corpo de prova forma seu estrangulamento perto do pico.
• 1909 — Paul Ludwik. Introduz a tensão-deformação verdadeira, corrigindo pela redução da seção transversal e explicando por que a curva verdadeira continua subindo enquanto a curva convencional cai.
• Século XX — padronização. O próprio ensaio é fixado pelas normas ASTM E8 e ISO 6892, de modo que uma curva medida num laboratório significa a mesma coisa em outro.

Cada região que estamos prestes a percorrer foi o trabalho de uma vida de alguém. A recompensa é que hoje um único ensaio de tração — regido por essas normas — lhe entrega E, f_y, f_u e ductilidade juntos.

Percorra a curva da esquerda para a direita e ela passa por cinco regiões distintas, cada uma regida por uma física diferente. Aqui está cada uma, em ordem, com o marco técnico que define.

1. Região elástica

A reta inicial. Tensão e deformação crescem em proporção exata, e a inclinação dessa reta é o módulo de Young E. Isto é a lei de Hooke em ação: σ = Eε. Tudo o que você deforma aqui é totalmente recuperável — descarregue a barra e ela volta ao seu comprimento original sem deformação permanente. A região termina em dois marcos próximos: o limite de proporcionalidade, onde a reta deixa de ser perfeitamente reta, e logo acima dele o limite elástico, a última tensão a partir da qual o aço ainda retorna completamente à deformação nula. Para o dimensionamento, esta é a região em que você quer que sua estrutura viva.

2. Escoamento

O material deixa de se comportar elasticamente e começa a escoar. O aço-carbono comum laminado a quente faz isso de forma dramática: apresenta um ponto de escoamento superior nítido, depois cai para um ponto de escoamento inferior e percorre um patamar de escoamento quase plano enquanto as bandas de Lüders varrem o corpo de prova. Como o patamar é tão plano e claro, o aço-carbono comum lhe dá uma tensão de escoamento f_y inequívoca — você a lê diretamente. (Aços sem esse joelho nítido precisam do método da deformação residual de 0,2%, que cobrimos adiante.)

3. Encruamento

Depois do patamar o aço se fortalece: sua estrutura interna se rearranja e ele volta a resistir a mais carga, então a curva sobe uma segunda vez até seu ponto mais alto. Esse pico é o limite de resistência à tração f_u (LRT) — a máxima tensão convencional que o material sustenta. A altura dessa subida acima do escoamento é a resistência de reserva do material além do primeiro escoamento.

4. Estricção

No pico instala-se uma instabilidade: a deformação se localiza e forma-se um estrangulamento, ou pescoço, visível. Como a seção transversal agora encolhe rapidamente, a tensão convencional — sempre calculada sobre a área original — começa a cair, mesmo que o material no estrangulamento ainda esteja encruando. Corrigida para a área real, reduzida, a tensão verdadeira continua subindo até a ruptura. Essa distinção entre convencional e verdadeira confunde as pessoas o tempo todo, então tenha-a em mente.

5. Ruptura

O estrangulamento afina até o corpo de prova romper. O alongamento total na ruptura — o quanto a barra se alongou antes de ceder — é uma medida direta da ductilidade. Um aço que se alonga bastante antes da ruptura avisa você; um frágil rompe com pouco aviso.

Cinco marcos a levar adiante: o limite de proporcionalidade (fim da linearidade), o limite elástico (fim da recuperação total), a tensão de escoamento (início do escoamento permanente), o LRT (pico da tensão convencional) e a ruptura (o fim, e a medida da ductilidade). Tudo o que se segue — a reta elástica resolvida numericamente, o escoamento por deformação residual, o dimensionamento elástico versus plástico — é apenas essas cinco regiões postas em prática.

A melhor forma de sentir a primeira região da curva é realmente tracionar um membro real e observar os números. Foi o que fizemos — dentro do CalcSteel. Pegamos um tirante de aço IPE 330 real (área da seção transversal A = 62,61 cm²), com 2 m de comprimento, no grau A36/MR250 (E = 200 GPa, f_y = 250 MPa), e o tracionamos em tração pura com o motor de EF em cinco níveis de carga. Em cada nível lemos a tensão σ = N/A e a deformação ε = δ/L, depois dividimos uma pela outra.

Cinco pontos, uma única reta

• σ = 50 MPa → ε = 0,025% → alongamento δ = 0,50 mm → E = 200,00 GPa
• σ = 100 MPa → ε = 0,050% → δ = 1,00 mm → E = 200,00 GPa
• σ = 150 MPa → ε = 0,075% → δ = 1,50 mm → E = 200,00 GPa
• σ = 200 MPa → ε = 0,100% → δ = 2,00 mm → E = 200,00 GPa
• σ = 250 MPa (= f_y) → ε = 0,125% → δ = 2,50 mm → E = 200,00 GPa

Veja o que acontece: dobre a tensão e a deformação também dobra; a barra de 2 m se alonga 0,50 mm, depois 1,00, 1,50, 2,00, 2,50 mm em proporção perfeita. A razão σ/ε nunca muda — mantém-se em 200,00 GPa com cinco algarismos significativos em cada nível. Essa razão constante é a reta elástica no início da curva tensão–deformação, e sua inclinação é o módulo de Young.

σ = Eε, e o que as unidades significam

Esta é a lei de Hooke na sua forma de engenharia: σ = Eε. A tensão σ é uma força por unidade de área, expressa em MPa (N/mm²). A deformação ε é uma variação de comprimento dividida pelo comprimento original — é adimensional, e por isso a expressamos como porcentagem (0,125% é simplesmente ε = 0,00125). Como ε não tem unidades, E herda as unidades da tensão e, para o aço estrutural, fica em torno de 200 GPa — a rigidez do material.

Troque o grau de aço e a história tem o mesmo formato, com uma inclinação quase idêntica — o E do S355 é 210 GPa contra os 200 GPa do A36, uma diferença de convenção normativa (ASTM ~200 / EN ~210), não de resistência. Repetindo o experimento idêntico no S355, o motor recuperou 210,00 GPa em cada nível, de 71 MPa até 355 MPa. Grau superior, escoamento mais tardio — mas ainda uma reta limpa governada por E.

Uma observação honesta sobre o que é o motor. O solver de EF do CalcSteel é um motor linear-elástico: ele vive exatamente sobre esta reta e reproduz E = σ/ε com precisão, e é por isso que os cinco pontos acima são tão nítidos. A parte plástica da curva além do escoamento é uma propriedade do material que as normas de projeto tratam por meio do módulo plástico — e é exatamente para onde vamos a seguir, no exemplo de flexão (veja a seção sobre módulo de resistência elástico vs plástico). Para qualquer ponto ainda abaixo do escoamento, porém, a resposta do motor e a lei de Hooke são a mesma resposta.

A tensão de escoamento é a tensão em que o comportamento elástico termina — o ponto em que o material deixa de retornar completamente e começa a reter alguma deformação permanente. Na curva, é o topo da reta elástica, o joelho. Tudo abaixo dela é recuperável; tudo acima não é. Esse único número, f_y, é o valor contra o qual você verifica quase todo dimensionamento estrutural.

Aço-carbono comum: leia diretamente na curva

O aço-carbono comum laminado a quente é generoso aqui. Sua curva tem um ponto de escoamento superior e inferior nítidos seguidos de um patamar plano (a região das bandas de Lüders, onde as frentes de escorregamento varrem o corpo de prova a tensão aproximadamente constante). Como o joelho é tão distinto, você pode ler f_y diretamente — não há ambiguidade sobre onde a fase elástica termina e o escoamento começa.

Curvas arredondadas: use a tensão de prova 0,2%

Muitos materiais não lhe dão esse canto limpo. Aço conformado a frio, aço de alta resistência, aço inoxidável e alumínio arredondam suavemente no joelho, sem ponto de escoamento distinto — a curva simplesmente se curva gradualmente. Para esses, você define o escoamento por convenção usando a tensão de prova 0,2% (R_p0,2):

1. Trace uma linha paralela à inclinação elástica (inclinação E).
2. Desloque-a ao longo do eixo de deformação em ε = 0,2%.
3. Onde essa linha deslocada corta a curva, leia a tensão. Essa tensão é a tensão de prova — o valor que você então trata como f_y.

A deformação residual de 0,2% é simplesmente um acordo repetível: diz "a tensão que deixa 0,2% de deformação permanente para trás." Ela permite comparar um material de joelho arredondado com um aço-carbono comum de joelho nítido em igualdade de condições.

Deformação de escoamento por grau, direto do catálogo em produção

Uma vez que você conhece f_y e E, a deformação no escoamento decorre imediatamente da reta elástica: ε_y = f_y/E. Direto do catálogo de materiais do CalcSteel:

• A36/MR250 — E = 200 GPa, f_y = 250 MPa → ε_y = 0,125%
• S235 — E = 210 GPa, f_y = 235 MPa → ε_y = 0,112%
• A992 (Gr.50) — E = 200 GPa, f_y = 345 MPa → ε_y = 0,173%
• S355 — E = 210 GPa, f_y = 355 MPa → ε_y = 0,169%
• S460 — E = 210 GPa, f_y = 460 MPa → ε_y = 0,219%

Note o padrão: um aço de grau superior simplesmente atinge o escoamento a uma deformação maior porque sobe mais alto na mesma reta antes de dobrar no joelho. O motor de EF confirmou o caso MR250 exatamente — ε_y = 0,00125, batendo com 250 MPa ÷ 200 GPa na mosca. A inclinação permanece a mesma; apenas a altura do joelho muda — um ponto que deixamos claro quando sobrepomos todos os graus num único gráfico.

A curva tensão–deformação lhe dá os limites do material — f_y e f_u — a partir de cerca do ensaio mais simples que existe: um único corpo de prova tracionado numa direção. Mas um ponto real enterrado dentro de uma estrutura quase nunca vê uma tração limpa em uma só direção. Ele vê tensões normais e de cisalhamento combinadas atuando juntas: tensão axial, tensão de flexão e cisalhamento chegando todos ao mesmo pequeno elemento de aço ao mesmo tempo.

Então como comparar esse estado de tensão 2D confuso com o único número de escoamento que você lê na curva? Você o reduz. O círculo de Mohr converte qualquer estado de tensão 2D em suas tensões principais (as tensões normais máxima e mínima, nos planos onde o cisalhamento se anula) e sua tensão de cisalhamento máxima. Esses valores principais são os números que você de fato confronta com f_y — a ponte honesta entre um ensaio de tração de laboratório e um ponto num membro em serviço.

Experimente aqui mesmo. Insira seus σ_x, σ_y e τ_xy e veja o círculo, as tensões principais e o cisalhamento máximo se atualizarem ao vivo. É ilimitada e gratuita, sem login para os cálculos — use a calculadora de círculo de Mohr incorporada abaixo e leve qualquer estado de tensão de volta a algo que você possa comparar com a curva.

Dois aços podem compartilhar a mesma tensão de escoamento e se comportar de forma completamente diferente depois que você os leva além dela. O que os separa é ductilidade e tenacidade — as propriedades que decidem se um membro falha com um gemido e uma flecha visível, ou rompe sem aviso.

Ductilidade é o quanto o material se deforma antes de romper. No ensaio de tração ela é relatada de duas formas: o alongamento na ruptura (alongamento percentual de um comprimento de referência) e a redução percentual de área no estrangulamento. Ambas medem a mesma coisa — o quanto a curva avança ao longo do eixo de deformação antes de o corpo de prova ceder. Um aço dúctil percorre um longo caminho para a direita; um frágil para cedo.

Tenacidade é a área sob a curva tensão-deformação — a energia absorvida por unidade de volume, em joules por metro cúbico, até a ruptura. Ela combina resistência (o quão alto a curva sobe) com ductilidade (o quão longe ela avança). É por isso que um patamar de escoamento longo e plano importa tanto: ele amplia enormemente a área com muito pouca tensão adicional, e essa área é a reserva que uma estrutura gasta ao absorver uma sobrecarga, um impacto ou um ciclo sísmico sem entrar em colapso.

Resiliência vs tenacidade

Não confunda as duas áreas. O pequeno triângulo sob a reta elástica, até o escoamento, é o módulo de resiliência — a energia que o material armazena e devolve sem deformação permanente. A área inteira até a ruptura é a tenacidade. O dimensionamento elástico vive dentro do triângulo de resiliência; o detalhamento dúctil é o que permite recorrer à área muito maior além dele.

A razão f_u/f_y: sua reserva além do escoamento

Um único número prático captura quanto espaço um aço tem acima do primeiro escoamento: a razão entre o limite de resistência e a tensão de escoamento, f_u/f_y. Direto do catálogo de materiais do CalcSteel:

• A36 / MR250 — f_y=250 MPa, f_u=400 MPa → f_u/f_y = 1,60
• S235 — f_y=235 MPa, f_u=360 MPa → f_u/f_y = 1,53
• A992 (Gr.50) — f_y=345 MPa, f_u=450 MPa → f_u/f_y = 1,30
• S355 — f_y=355 MPa, f_u=490 MPa → f_u/f_y = 1,38
• S460 — f_y=460 MPa, f_u=540 MPa → f_u/f_y = 1,17

Leia a tabela de cima para baixo e o compromisso é inconfundível: à medida que a tensão de escoamento sobe de 250 MPa para 460 MPa, a razão de reserva cai de 1,60 para 1,17. O aço de maior resistência escoa mais tarde, mas tem proporcionalmente menos folga entre o dia em que começa a escoar e o dia em que rompe. Essa reserva é exatamente o que uma estrutura redundante, estaticamente indeterminada, precisa para redistribuir carga — para transferir força de uma fibra sobrecarregada para as vizinhas antes que algo rompa.

Por que a norma fiscaliza isso

A EN 1993-1-1 torna isso explícito, exigindo que o aço estrutural satisfaça tanto f_u/f_y ≥ 1,10 quanto ε_u ≥ 15·ε_y. Em palavras: o material deve ganhar resistência significativa após escoar e ainda deve estar se alongando muitas vezes sua deformação de escoamento antes de romper. Todos os graus da tabela acima superam esses limites — até o S460, a 1,17, fica acima do piso de 1,10 — o que é exatamente o que nos permite dimensionar estruturas de aço dúcteis que avisam antes de falhar. Um membro dúctil flete, trinca e transfere carga de forma visível; o comportamento frágil não dá nenhuma dessa cortesia. Toda a filosofia do dimensionamento dúctil se apoia no formato desta curva, e a razão f_u/f_y é sua forma abreviada.

Aqui está o fato mais mal compreendido sobre o aço estrutural, e a curva tensão-deformação o resolve numa única imagem. Plote A36/MR250, S235, S355 e S460 nos mesmos eixos e as retas elásticas são quase coincidentes — elas sobem da origem com quase exatamente a mesma inclinação e só se separam quando cada uma atinge seu próprio ponto de escoamento.

Essa inclinação é o módulo de Young E, e os valores do catálogo do CalcSteel dizem isso claramente:

• A36 / MR250 — E = 200 GPa, escoa em f_y = 250 MPa (ε_y = 0,125%)
• S235 — E = 210 GPa, escoa em f_y = 235 MPa (ε_y = 0,112%)
• S355 — E = 210 GPa, escoa em f_y = 355 MPa (ε_y = 0,169%)
• S460 — E = 210 GPa, escoa em f_y = 460 MPa (ε_y = 0,219%)

Cada um desses aços tem E na faixa estreita de 200–210 GPa. A rigidez é essencialmente a mesma em toda a família. O que muda de grau para grau é onde a reta deixa de ser reta — o ponto de escoamento sobe de 235 MPa para 460 MPa, praticamente dobrando — enquanto a inclinação abaixo dele mal se move.

Grau superior compra resistência, não rigidez

Diga sem rodeios, porque os engenheiros erram isso o tempo todo: um aço de maior resistência não é um aço mais rígido. A flecha é governada por E (e pelo momento de inércia da seção), e E independe do grau. Troque uma viga S235 por uma viga S460 do mesmo tamanho (ambas E = 210 GPa) e ela fletirá exatamente na mesma medida sob a mesma carga — você apenas elevou a tensão em que ela começa a escoar, não o quanto ela flete. Se sua viga está reprovando numa verificação de serviço, aumentar o grau não faz nada; você precisa mudar a geometria, a altura ou o vão. Veja limites de flecha para entender por que isso pega tanta gente de surpresa.

O que um grau superior de fato lhe compra é um ponto de escoamento mais alto, de modo que uma seção menor pode carregar a mesma força no estado-limite último (de resistência) — aço mais leve e mais barato onde a resistência governa. O detalhe, da seção anterior, é que a resistência extra é paga em ductilidade: f_u/f_y cai de 1,60 para o A36 até 1,17 para o S460. A reta escoa mais tarde, mas tem menos reserva depois que escoa.

Os aços que arredondam o joelho

O aço-carbono comum laminado a quente dá um ponto de escoamento nítido e inconfundível. Aços conformados a frio, temperados de alta resistência e inoxidáveis não — o trabalho a frio e a liga arredondam o joelho numa curva suave sem patamar plano. No gráfico sobreposto, eles aparecem como uma linha que se curva suavemente sem canto óbvio, que é exatamente por que são lidos com a tensão de prova 0,2% da seção anterior em vez de um escoamento observado. A rigidez continua ~200–210 GPa; apenas o formato da transição muda. (Se você está pesando conformado a frio contra laminado a quente para um projeto, aço laminado a quente vs conformado a frio destrincha as diferenças práticas.)

A conclusão a levar deste gráfico: escolha um grau para ganhar um argumento de resistência, nunca de rigidez. Num único gráfico tensão-deformação, os graus compartilham uma reta elástica e diferem apenas no quão alto sobem antes do joelho.

Tudo até aqui foi sobre um corpo de prova tracionado em linha reta. Agora veja a mesma curva reaparecer dentro de uma viga. Quando uma seção flete, suas fibras são deformadas em proporção à distância ao eixo neutro — então a reta elástica e o patamar plástico da curva tensão-deformação mapeiam diretamente para como uma viga escoa, e para os dois módulos de resistência com que você a dimensiona.

Primeiro escoamento: o módulo elástico S_x

Carregue uma viga suavemente e a tensão de flexão varia linearmente ao longo da altura, com pico na fibra mais externa. Aumente o momento até que essa fibra extrema atinja exatamente f_y — esse é o instante exato em que o ponto mais externo sai da reta elástica e entra no joelho. Isto é o primeiro escoamento, e o momento que o causa é

M_y = S_x · f_y, onde S_x é o módulo de resistência elástico.

Para um IPE 330 o motor do CalcSteel dá S_x = 686 cm³, então com f_y = 250 MPa:

M_y = 686 cm³ × 250 MPa = 171,5 kN·m.

Nesse momento apenas as fibras superior e inferior estão no escoamento; tudo mais próximo do eixo neutro ainda está elástico e tem capacidade de sobra. (Para conferência, o motor rodou um IPE 330 biapoiado a M = 45 kN·m e retornou uma tensão na fibra extrema σ = M/S_x = 65,6 MPa — bem abaixo do escoamento, e batendo exatamente com o cálculo manual.)

Rótula plástica completa: o módulo plástico W_pl

Continue carregando além do primeiro escoamento e o patamar plástico faz seu trabalho: a zona escoada se espalha para dentro a partir das duas faces enquanto a tensão em cada fibra escoada se mantém constante em f_y. Quando a seção inteira escoou — um bloco de tensões totalmente retangular, tração de um lado, compressão do outro — a viga forma uma rótula plástica em

M_p = W_pl · f_y, onde W_pl é o módulo de resistência plástico.

Para o mesmo IPE 330, W_pl ≈ 806 cm³, então:

M_p ≈ 806 cm³ × 250 MPa ≈ 201,6 kN·m.

O fator de forma é o patamar, quantificado

Compare os dois: 201,6 vs 171,5 kN·m. A seção carrega cerca de 18% mais momento após o primeiro escoamento antes de formar uma rótula. Esse bônus é o fator de forma:

W_pl / S_x ≈ 806 / 686 ≈ 1,18.

Perfis I laminados em torno do eixo forte ficam por volta de 1,12–1,18. Esses 18% não são dinheiro grátis — são o patamar plástico da curva tensão-deformação, resgatado no nível da seção. Sem um patamar dúctil, a fibra extrema romperia no primeiro escoamento e não haveria nada a redistribuir; como o aço-carbono comum escoa a tensão constante, as fibras internas conseguem alcançar e a seção inteira faz sua parte.

Qual módulo você pode usar

Você nem sempre pode contar com o fator de forma. Se uma seção consegue de fato atingir M_p depende de sua classificação — o quão esbeltas são suas mesas e alma:

• Seções Classe 1 e 2 (compactas) podem girar o suficiente para plastificar totalmente, então podem ser dimensionadas plasticamente usando W_pl.
• Seções Classe 3 e 4 (esbeltas) sofrem flambagem local antes de o patamar se espalhar, então ficam limitadas ao primeiro escoamento e restritas a S_x (ou a um módulo efetivo, para a Classe 4).

Na prática, você dimensiona uma viga exigindo que o módulo satisfaça W ≥ M / f_yd — usando W_pl para uma seção compacta, S_x para uma esbelta, e a resistência de escoamento de cálculo f_yd. Essa única desigualdade é a curva tensão-deformação transformada em regra de dimensionamento. Para se aprofundar em de onde vêm esses módulos e como a força axial consome a capacidade à flexão, veja módulo de resistência explicado e flexão composta (axial e flexão), e experimente os números você mesmo na calculadora de momento de inércia.

Tudo até aqui viveu num gráfico idealizado. Agora vamos colocar um membro estrutural genuíno sobre ele. Pedimos ao motor de EF do CalcSteel que resolvesse um pórtico — vão de 12 m, pilares de 6 m no beiral, inclinação de telhado de 10°, bases engastadas — sob carga gravitacional nas travessas mais vento lateral. Esse pórtico é estaticamente indeterminado, então não há atalho de forma fechada: o motor monta a matriz de rigidez e a resolve, exatamente como você esperaria de uma ferramenta de projeto de verdade.

O membro governante é a travessa IPE 330. Na seção crítica o motor reporta um momento fletor de pico de 141,3 kN·m junto com 23,5 kN de força axial. Transformamos esses esforços numa tensão na fibra extrema somando as contribuições de flexão e axial:

• Parcela de flexão: σ = M / S_x = 206,0 MPa (com S_x = 686 cm³ para o IPE 330)
• Parcela axial: σ = N / A = 3,8 MPa
• Tensão combinada na fibra extrema: 206,0 + 3,8 = 209,8 MPa

Contra uma tensão de escoamento de f_y = 250 MPa, a utilização é σ/f_y = 209,8 / 250 = 0,84. Em outras palavras, a travessa está trabalhando a 84% do escoamento.

Agora coloque isso na curva tensão–deformação. 84% do escoamento fica confortavelmente na reta elástica — bem abaixo do joelho onde o primeiro escoamento começa. O membro é rígido, totalmente recuperável, e ainda guarda reserva antes mesmo de começar a escoar, quanto mais encruar ou sofrer estricção. Esta é precisamente a região de operação em que as normas querem que um membro principal viva.

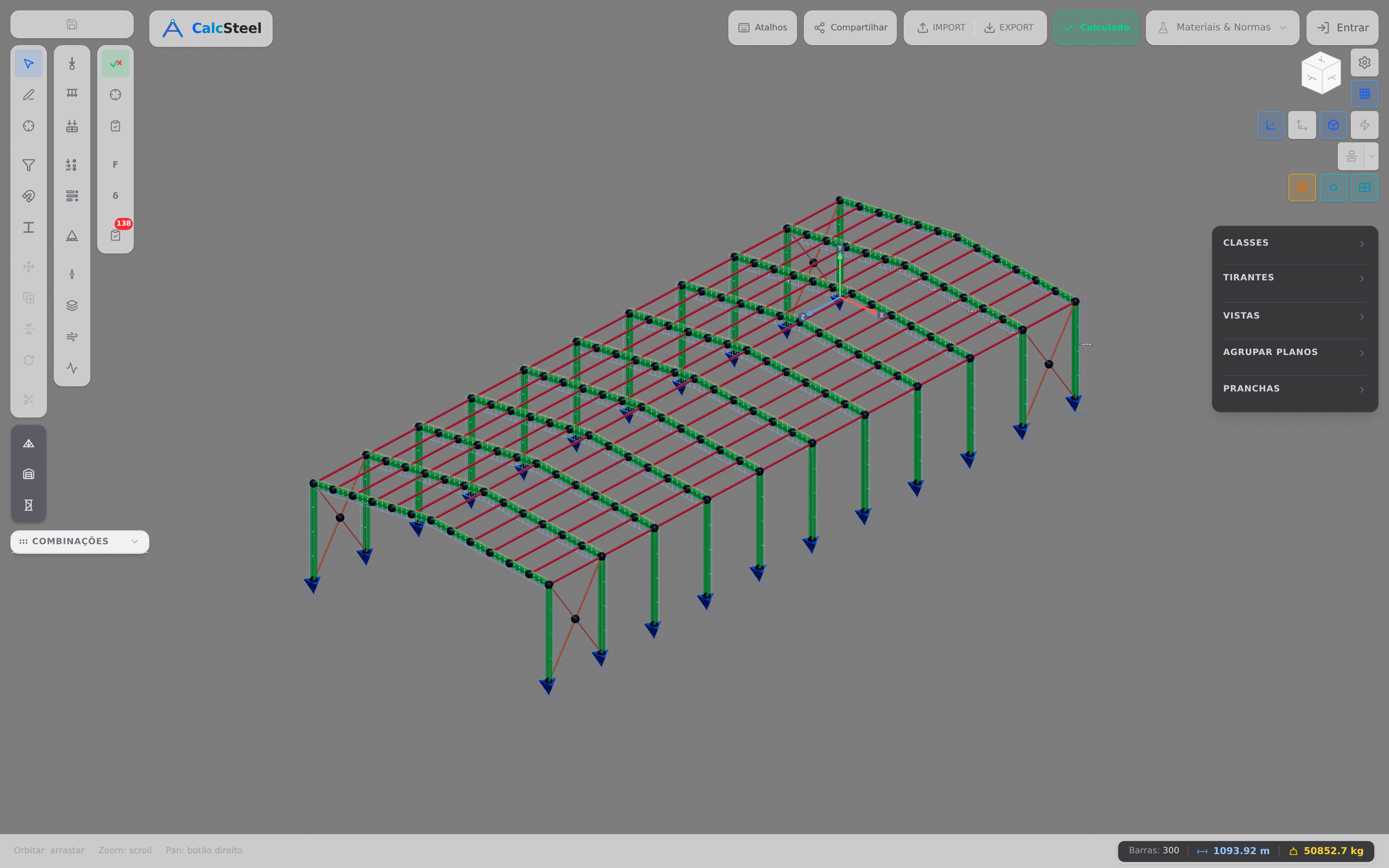

Aqui está a parte que torna a abstração concreta: as cores verdes de utilização do editor são literalmente “onde na curva tensão–deformação cada membro está”. Um membro verde está na reta elástica; à medida que a utilização sobe em direção a 1,0 a cor esquenta, dizendo que a fibra extrema está se aproximando do ponto de escoamento que definimos antes neste artigo. O gráfico e o edifício são a mesma imagem, desenhada duas vezes.

A verificação combinada M/S_x + N/A aqui é a interação axial mais flexão na sua forma mais simples; para a história completa da verificação de unidade veja flexão composta (axial & flexão). E este é o mesmo motor de EF gratuito e nativo do navegador que você mesmo pode conduzir — construa um pórtico, carregue-o e veja cada membro se colorir de acordo com seu próprio lugar na curva.

A curva tensão–deformação é simples de desenhar e surpreendentemente fácil de interpretar mal. Aqui estão os seis erros que vemos com mais frequência, seguidos das perguntas de cauda longa que engenheiros e estudantes realmente fazem.

Seis equívocos para desaprender

1. Confundir resistência com rigidez. Um grau superior não reduz a flecha. A flecha é governada pelo módulo de elasticidade E, e todo aço estrutural compartilha essencialmente o mesmo E ≈ 200–210 GPa. Trocar uma viga S235 por uma viga S460 (ambas E = 210 GPa) eleva o ponto de escoamento, mas a reta elástica tem a mesma inclinação — a viga flete exatamente na mesma medida. Veja limites de flecha.
2. Misturar o limite de proporcionalidade, o limite elástico e o ponto de escoamento. O limite de proporcionalidade é onde σ deixa de ser linear em ε; o limite elástico é a maior tensão que ainda se recupera totalmente; o ponto de escoamento é onde começa o escoamento plástico apreciável. No aço-carbono comum eles ficam próximos, e por isso são agrupados — mas são três definições distintas.
3. Esquecer a deformação residual de 0,2%. Ligas conformadas a frio, de alta resistência, inoxidáveis e de alumínio têm um joelho arredondado sem escoamento nítido para ler. Você precisa construir a tensão de prova 0,2% (R_p0,2) em vez de estimar a olho um patamar que não existe.
4. Confundir tensão convencional e verdadeira após a estricção. Uma vez que se forma o estrangulamento, a tensão convencional (força ÷ área original) cai, então a curva mergulha após o LRT. A tensão verdadeira (força ÷ área real, que encolhe) continua subindo até a ruptura. O material não está enfraquecendo — a área está diminuindo.
5. Supor que o aço de alta resistência é sempre “melhor”. Ele escoa mais tarde, mas é geralmente menos dúctil: a razão f_u/f_y cai de 1,60 para o A36 até 1,17 para o S460. Menos reserva além do escoamento significa menos aviso antes da ruptura.
6. Ler f_y na curva sem verificar se a seção consegue atingi-lo. O momento plástico M_p = W_pl·f_y só existe se a seção transversal for compacta (classe 1/2). Uma seção esbelta sofre flambagem local e fica limitada perto do primeiro escoamento — o patamar do material é real, mas o formato não consegue explorá-lo. Veja módulo de resistência.

Perguntas frequentes

O módulo de Young é o mesmo para todo aço? Praticamente, sim. Os aços estruturais se concentram em E ≈ 200–210 GPa independentemente do grau — nosso motor de EF recuperou exatamente 200,00 GPa para o A36/MR250 e 210,00 GPa para o S355. Aço de maior resistência não é mais rígido; ele simplesmente escoa a uma tensão mais alta.

O que é a tensão de prova 0,2%? É a tensão de escoamento prática para materiais sem ponto de escoamento nítido. Você traça uma linha paralela à inclinação elástica, deslocada por uma deformação de 0,2%, e lê onde ela corta a curva. Essa interseção, R_p0,2, é usada como f_y no dimensionamento.

Por que a curva convencional desce após o LRT? Porque forma-se um estrangulamento localizado e a seção transversal encolhe, mas a tensão convencional ainda é calculada sobre a área original. Divida a mesma força (ou levemente decrescente) por uma área verdadeira menor e a tensão verdadeira ainda está subindo — apenas a contabilidade faz a curva convencional cair.

Aço de maior resistência flete menos? Não. A flecha depende de E e do momento de inércia da seção, ambos independentes do grau. Aço de maior resistência permite carregar mais antes de escoar, mas na mesma carga e seção ele flete a mesma medida.

Leve estes cinco pontos e você conseguirá ler qualquer curva tensão–deformação do aço — e saber o que ela significa para uma estrutura real.

1. A curva é a impressão digital do material. Um único ensaio de tração fixa E (rigidez), f_y (escoamento), f_u (limite de resistência) e ductilidade de uma só vez, ao longo de cinco regiões: reta elástica, escoamento, encruamento, estricção, ruptura.
2. A reta elástica é a lei de Hooke, e o motor vive sobre ela. σ = Eε com E recuperado em 200,00 GPa (A36) e 210,00 GPa (S355) em todos os níveis de carga — um solver de EF linear-elástico reproduz a reta exatamente.
3. Mesma rigidez, resistências diferentes. Todo aço estrutural compartilha E ≈ 200–210 GPa; um grau superior compra um ponto de escoamento mais alto, não menos flecha — e geralmente custa ductilidade (f_u/f_y cai de 1,60 para 1,17).
4. O patamar é capacidade de projeto. Primeiro escoamento M_y = S_x·f_y = 171,5 kN·m; a rótula plástica completa M_p = W_pl·f_y ≈ 201,6 kN·m para um IPE 330 — cerca de 18% mais, graças ao patamar plástico da curva.
5. Membros reais ficam em algum ponto da curva. A travessa do pórtico a σ = 209,8 MPa, utilização 0,84, está na reta elástica abaixo do joelho — e as cores verdes do editor mostram exatamente isso, membro por membro.
