Diagrama de corpo livre: como desenhar passo a passo

Toda reação que você calcula, todo diagrama de esforço cortante e momento fletor que você traça, toda força de barra numa treliça, toda placa de base que você dimensiona — tudo isso começa secretamente com o mesmo desenho: um diagrama de corpo livre. É o esboço que você faz quando corta mentalmente um corpo, separando-o do mundo, e desenha toda força que atua sobre ele. Acerte esse desenho e as equações de equilíbrio quase se resolvem sozinhas. Erre-o e todo número a jusante também estará errado.

Este guia percorre o diagrama de corpo livre por toda a escada da análise estrutural. Começamos isolando uma única viga para achar suas reações de apoio, depois cortamos a viga para expor seu esforço cortante e momento fletor internos, em seguida damos um zoom num nó de uma treliça para ler as forças das barras e, por fim, envolvemos um pórtico de aço inteiro num único corpo livre para ver como suas reações precisam equilibrar toda carga aplicada — mesmo quando o pórtico é complexo demais para resolver à mão.

Dois tipos de leitor vão tirar proveito aqui. Se você é estudante de estática, este é o clássico do primeiro ano exposto de forma clara, com uma calculadora ao vivo para conferir seu trabalho. Se você é engenheiro atuante, é uma revisão concisa da única ideia que conecta suas verificações à mão ao que um solver de MEF faz em cada nó. Todo número deste artigo foi calculado pelo motor de MEF real do CalcSteel e verificado à mão contra um diagrama de corpo livre até a terceira casa decimal — nada aqui é inventado, e você pode reproduzir tudo no navegador de graça.

Um diagrama de corpo livre é o esboço de um único corpo isolado — separado — de tudo à sua volta, mostrando toda força e todo momento externos que atuam sobre ele: as cargas aplicadas, o peso próprio do corpo e as reações que os apoios e as barras vizinhas exercem sobre ele. Ele mostra essas forças e nada mais. Essa é a definição inteira, e seu poder está na palavra nada: uma vez que o corpo é separado, a estrutura ao redor desaparece e é inteiramente substituída pelas forças que ela transmitia.

Por que se dar ao trabalho de desenhá-lo? Porque é a única maneira confiável de montar as equações de equilíbrio. Um corpo que não está acelerando obedece a ΣFx = 0, ΣFy = 0 e ΣM = 0 — mas essas somas só fazem sentido depois que você tem um inventário claro das forças a somar. O diagrama de corpo livre é esse inventário.

O truque central é que os apoios são substituídos pelas forças que produzem. Um apoio fixo (pino) não aparece no diagrama; as reações horizontal e vertical com que ele pode reagir aparecem em seu lugar. Um engaste não aparece; em seu lugar aparecem suas duas reações de força mais uma reação de momento. Damos o dicionário completo de apoio para reação algumas seções adiante, mas a mentalidade começa aqui: desenhe o corpo sozinho e deixe cada ponto onde você o cortou falar por si com uma força.

A ideia de isolar um corpo e equilibrar as forças sobre ele tem cerca de dois mil anos. Arquimedes (~250 a.C.) nos deu a lei da alavanca e a estática dos momentos — a primeira afirmação rigorosa de que um corpo se equilibra quando efeitos de rotação opostos se cancelam. Muito depois, Simon Stevin (1586) mostrou como as forças se combinam geometricamente pelo triângulo de forças e pelo paralelogramo de forças, a semente da análise gráfica.

O salto decisivo foi o Principia (1687) de Isaac Newton e suas três leis. A segunda e a terceira leis são exatamente o que autoriza o diagrama de corpo livre: como as forças vêm em pares iguais e opostos, você pode remover um apoio e colocar em seu lugar uma única reação. Pierre Varignon (1725) acrescentou seu teorema dos momentos — o momento de uma resultante é igual à soma dos momentos de suas componentes — que é o que torna ΣM = 0 prático de calcular.

Depois, Leonhard Euler (~1750) escreveu as equações de equilíbrio do corpo rígido, ΣF = 0 e ΣM = 0, e formalizou o princípio do corte — o corte de Euler — que torna os esforços internos explícitos ao seccionar um corpo. Jean le Rond d'Alembert (1743) estendeu o equilíbrio à dinâmica com seu princípio, e Karl Culmann (1866) transformou a estática gráfica num método completo, baseado em desenhos, para diagramas de forças. O moderno diagrama de corpo livre, já com esse nome e como recurso didático, cristalizou-se nos textos de mecânica das estruturas do início do século XX — notadamente no ensino de estática de Stephen Timoshenko nos anos 1930.

Essa linhagem importa porque a física não mudou. A ideia de isolar e equilibrar que Arquimedes iniciou é exatamente o que o motor de MEF do CalcSteel executa hoje — impondo o mesmo equilíbrio em cada nó de uma estrutura, em milissegundos, no seu navegador.

Quase todo diagrama de corpo livre, de uma viga do primeiro ano a um pórtico de aço completo, segue a mesma receita de cinco passos. Aprenda-a uma vez e ela nunca muda — só muda o corpo para o qual você a aponta.

1. Decida qual corpo isolar. Pode ser a estrutura inteira, uma barra, um pedaço cortado de uma barra ou um único nó. Essa escolha é o jogo inteiro: escolha o corpo que expõe a incógnita que você quer.
2. Desenhe esse corpo sozinho. Redesenhe-o separado de todo apoio e de toda barra vizinha, flutuando na página sem nada mais o tocando.
3. Substitua cada corte pela(s) força(s) que ele pode exercer. Onde quer que você tenha rompido um apoio ou um contato, desenhe a reação que ele produz — esse é o dicionário de apoio para reação da próxima seção. Um apoio móvel dá uma força, um apoio fixo duas, um engaste duas forças e um momento.
4. Acrescente toda carga aplicada e o peso próprio em seu ponto e direção corretos. Para reações desconhecidas, apenas suponha uma direção — se você errou o palpite, a álgebra lhe entrega um número negativo e o corrige.
5. Fixe um sistema de coordenadas e uma convenção de sinais e, então, escreva as equações de equilíbrio. Com eixos e sinais definidos, o diagrama vira aritmética.

Para um corpo planar (2D), essas equações de equilíbrio são exatamente três:

• ΣFx = 0 — as forças horizontais se equilibram;
• ΣFy = 0 — as forças verticais se equilibram;
• ΣM = 0 — os momentos em torno de qualquer ponto se equilibram.

Três equações significam que você pode resolver até três incógnitas por corpo. Se o corpo livre tiver mais reações ou forças de barra desconhecidas do que isso, ele é hiperestático — as equações de equilíbrio sozinhas não bastam, e você precisa de um método de rigidez ou de elementos finitos (exatamente o que o CalcSteel executa) para determinar as excedentes. Por fim, lembre-se da terceira lei de Newton: quando você corta um corpo em dois, o esforço interno aparece igual e oposto nos dois pedaços de cada lado do corte — mesma intensidade, apontando em sentidos opostos, de modo que os pedaços se encaixariam de volta em equilíbrio perfeito.

Todo diagrama de corpo livre vive ou morre num único passo: quando você separa um corpo de seus apoios, precisa substituir cada apoio pelo sistema de forças exato que ele aplicava silenciosamente. Acerte esse dicionário e as equações de equilíbrio quase se escrevem sozinhas. Erre-o — um momento esquecido, uma força horizontal fantasma — e todo número a jusante fica corrompido.

A lógica é lindamente simples: um apoio fornece uma reação para cada movimento que impede. Se um apoio impede um corpo de transladar numa direção, ele precisa ser capaz de empurrar ou puxar nessa direção — isso é uma reação de força. Se ele impede o corpo de girar, precisa ser capaz de aplicar um momento — isso é uma reação de momento. Conte os graus de liberdade restringidos e você terá contado as reações.

Aqui está o dicionário de que todo diagrama de corpo livre planar precisa:

• Apoio móvel → 1 reação. Impede apenas a translação perpendicular à sua superfície. Uma força, perpendicular à superfície de rolamento. Não resiste ao movimento ao longo da superfície nem à rotação.
• Apoio fixo / rótula → 2 reações. Impede a translação nas duas direções do plano, mas permite livremente a rotação. Duas forças — uma horizontal H e uma vertical V — e nenhum momento. É por isso que o apoio fixo é um apoio de “duas forças” e por que as barras de treliça que se encontram numa rótula não sofrem flexão.
• Engaste → 3 reações. Prende o corpo por completo: sem deslizamento horizontal, sem deslizamento vertical, sem rotação. Duas forças (H e V) mais uma reação de momento M. A extremidade engastada de uma viga em balanço embutida numa parede, ou a base soldada de um pilar, é um engaste.
• Cabo / tirante → 1 reação. Um cabo flexível só pode tracionar, ao longo de sua própria linha — uma força de tração dirigida para fora do corpo, ao longo do eixo do cabo. Um tirante rígido de duas forças é a mesma ideia, mas também pode empurrar.

Observe o padrão na contagem: um apoio móvel restringe 1 grau de liberdade → 1 reação; um apoio fixo restringe 2 → 2 reações; um engaste restringe todos os 3 → 3 reações. Num plano você tem exatamente três equações de equilíbrio por corpo (ΣFx = 0, ΣFy = 0, ΣM = 0), então você pode resolver até três reações desconhecidas num único corpo livre. Uma viga biapoiada (um apoio fixo + um apoio móvel) tem 2 + 1 = 3 incógnitas e é exatamente resolvível à mão — você verá isso na próxima seção. Um pórtico com dois engastes na base tem 3 + 3 = 6 reações incógnitas contra apenas 3 equações globais: ele é hiperestático, e só uma abordagem de rigidez / MEF recupera as reações individuais.

Esse dicionário não é uma abstração didática — é precisamente o que os apoios do CalcSteel codificam. Quando você solta um apoio fixo, móvel ou engaste sobre um nó no editor, está dizendo ao motor de MEF quais graus de liberdade restringir, e o solver responde com exatamente as componentes de reação listadas acima. O diagrama de corpo livre que você desenharia à mão e as condições de contorno que o motor monta são o mesmo objeto.

Hora de transformar a receita em números. Tome o caso clássico: uma viga biapoiada de vão L = 8 m, com um apoio fixo em A (x = 0) e um apoio móvel em B (x = 8 m), carregando uma única carga concentrada para baixo P = 40 kN a a = 3 m de A. Queremos as reações de apoio — e o diagrama de corpo livre é a única ferramenta de que precisamos.

Passo 1 — isole a viga inteira. O corpo que escolhemos é a viga inteira, separada de ambos os apoios. Desenhamos ela sozinha, flutuando no espaço.

Passo 2 — substitua cada apoio por suas reações. Do dicionário acima: o apoio fixo em A dá duas reações, mas sem carga horizontal a componente horizontal é zero, então desenhamos uma reação vertical R_A apontando para cima. O apoio móvel em B dá uma reação vertical R_B, também apontando para cima. A carga aplicada P = 40 kN aponta para baixo em x = 3 m. Esse é o diagrama de corpo livre completo: duas forças desconhecidas para cima, uma força conhecida para baixo.

Passo 3 — escreva as equações de equilíbrio. Com duas incógnitas precisamos de duas equações. Tome os momentos em torno de A primeiro, porque R_A passa por A e some, deixando uma única incógnita:

• ΣM_A = 0:   R_B · 8 − 40 · 3 = 0  →  R_B · 8 = 120  →  R_B = 15 kN.
• ΣFy = 0:   R_A + R_B − 40 = 0  →  R_A = 40 − 15 = 25 kN.

Passo 4 — verificação. Total para cima = 25 + 15 = 40 kN; total para baixo = 40 kN. ΣFy = 0 equilibra exatamente, e a carga fica mais perto de A, então o apoio mais próximo A carregando a maior parcela (25 kN contra 15 kN) passa no teste de sanidade. Ambas as reações saíram positivas, então nossas direções “para cima” supostas estavam certas.

Este é o caso de calibração para tudo o que se segue. Alimentado com o modelo idêntico, o motor de MEF do CalcSteel retornou R_A = 25.0 kN e R_B = 15.0 kN, com as reações verticais somando 40 kN — batendo com o diagrama de corpo livre feito à mão até a terceira casa decimal. A questão não é que um computador saiba somar; é que o motor está fazendo exatamente o que seu lápis fez, nó por nó, e concordando exatamente.

Quer a teoria por trás desses números, ou ir direto à resposta para a sua própria viga? Veja como funcionam as reações de apoio de vigas e então lance seu vão e suas cargas na calculadora de reações de viga gratuita.

Vigas reais raramente carregam uma única carga concentrada bem-comportada — vigotas de piso, terças e longarinas de ponte recebem carga espalhada ao longo de todo o comprimento. Tome uma viga biapoiada de vão L = 6 m, com apoio fixo em A, apoio móvel em B e uma carga uniformemente distribuída w = 15 kN/m no vão inteiro. Como entra no diagrama de corpo livre uma carga que não tem um ponto único de aplicação?

O truque da resultante. Para o equilíbrio do corpo como um todo, uma carga distribuída pode ser substituída pela sua resultante: uma única força igual à área do diagrama de carga, atuando no seu centroide. Aqui W = w · L = 15 · 6 = 90 kN, atuando no centroide do retângulo — o meio do vão, x = 3 m. O diagrama de corpo livre se reduz a algo que já sabemos resolver: duas reações desconhecidas e uma força conhecida de 90 kN.

• ΣM_A = 0:   R_B · 6 − 90 · 3 = 0  →  R_B = 45 kN.
• ΣFy = 0:   R_A = 90 − 45 = 45 kN.

Por simetria as duas reações saem em 45 kN — e o motor FEM do CalcSteel, alimentado com a carga distribuída real (não com o atalho), devolve exatamente 45 kN em cada apoio, batendo com a conta manual até a terceira casa decimal.

A letra miúda — onde o truque para de funcionar. A resultante só é equivalente para o equilíbrio externo do corpo livre que você desenhou. No momento em que corta a viga para expor os esforços internos — o movimento que o método das seções logo abaixo transforma em receita — você precisa voltar à distribuição real e tomar a resultante apenas da carga sobre o pedaço que ficou. Corte em x = 2 m: o pedaço mantido carrega R_A = 45 kN para cima e 15 · 2 = 30 kN de carga, então V = 45 − 30 = 15 kN e M = 45 · 2 − 30 · 1 = 60 kN·m — os 30 kN atuam a 1 m do corte, no centroide dos 2 m carregados, não no meio do vão da viga inteira. Use aqui a resultante da viga inteira e obteria 90 kN·m, 50% a mais. O motor confirma os valores corretos: V = 15 kN e M = 60 kN·m em x = 2 m, com momento máximo wL²/8 = 67.5 kN·m no meio do vão.

Ler sobre um diagrama de corpo livre é uma coisa; ver as reações se moverem enquanto você arrasta uma carga é outra. A calculadora embutida aqui mesmo é o diagrama de corpo livre do Exemplo 1, tornado ao vivo — então coloque-a para trabalhar.

Comece recriando nosso caso resolvido: defina o vão em 8 m e coloque uma carga concentrada de 40 kN a 3 m do apoio esquerdo. As reações resultam em 25 kN e 15 kN — os mesmos dois números que achamos à mão e os mesmos dois que o motor de MEF retornou. Essa concordância é a questão toda: o desenho que você esboçaria no papel e o resultado na tela são um só e o mesmo equilíbrio.

Agora experimente. Deslize a carga em direção ao apoio direito e veja a reação próxima crescer enquanto a distante encolhe; centralize-a e veja as duas se dividirem igualmente em 20 kN cada; acrescente uma segunda carga e veja ambas as reações absorvê-la. Cada movimento é um novo diagrama de corpo livre sendo resolvido instantaneamente — você está construindo a intuição que ΣFy e ΣM_A codificam, sem tocar na álgebra.

Ela é ilimitada e totalmente gratuita, sem login necessário para os cálculos — essa é a prova, não um cronômetro em contagem regressiva. Quando você estiver pronto para ir além de uma única viga rumo a um pórtico completo com perfis reais e verificações normativas, o mesmo motor espera na calculadora de viga e no editor completo.

Depois vá um passo além: apague a carga concentrada, adicione uma carga distribuída de 15 kN/m num vão de 6 m e veja as duas reações se acomodarem em 45 kN — o exemplo resolvido 2 ao vivo, resultante e tudo.

Até aqui isolamos a viga inteira e achamos o que o mundo faz com ela: as reações. Mas o movimento mais poderoso de toda a análise estrutural é isolar apenas parte de um corpo. Quando você secciona uma viga e mantém um pedaço como seu corpo livre, esse pedaço deixa de estar em equilíbrio sozinho — o material que você acabou de cortar fora o sustentava. Para restaurar o equilíbrio, a face de corte precisa fornecer exatamente as forças que o material ausente carregava. Essas forças são os esforços internos: o esforço normal N, o esforço cortante V e o momento fletor M naquela seção.

Este é o método das seções, e é apenas um diagrama de corpo livre de um pedaço cortado. Vamos usar a mesma viga biapoiada do Exemplo Resolvido 1 — vão L = 8 m, um apoio fixo em A, um apoio móvel em B e uma carga concentrada para baixo P = 40 kN a 3 m de A — onde já achamos R_A = 25 kN e R_B = 15 kN. Agora a cortamos em dois lugares.

Corte em x = 2 m (à esquerda da carga). Mantenha o pedaço de 0–2 m como corpo livre. A única força externa sobre ele é R_A = 25 kN empurrando para cima; a carga ainda não foi alcançada. Para esse pedaço permanecer parado:

• ΣF_y = 0 → a face de corte precisa carregar um cortante V = 25 kN para baixo para equilibrar R_A.
• ΣM na seção = 0 → a face de corte precisa carregar um momento fletor M = 25 × 2 = 50 kN·m.
• Não há carga horizontal, então o esforço normal N = 0.

Corte em x = 5 m (à direita da carga). Agora o corpo livre de 0–5 m tem R_A = 25 kN para cima e a carga inteira P = 40 kN para baixo. Equilibrando:

• ΣF_y = 0 → V = 25 − 40 = −15 kN (o sinal indica que o cortante inverteu de sentido após a carga).
• ΣM na seção = 0 → M = 25 × 5 − 40 × 2 = 45 kN·m.

Eis a verificação elegante: você pode isolar o outro pedaço em vez disso. Tome o corpo livre direito de 5–8 m, cuja única força externa é R_B = 15 kN. Então M = 15 × 3 = 45 kN·m — idêntico. A terceira lei de Newton garante isso: qualquer que seja o lado que você mantenha, a face de corte carrega um par igual e oposto, então ambos os corpos livres reportam o mesmo M e V internos.

Rodamos esse corte no motor de MEF do CalcSteel e amostramos os esforços internos: em x = 2 m, V = 25 kN e M = 50 kN·m; em x = 5 m, V = −15 kN e M = 45 kN·m — exatos até a terceira casa decimal contra o DCL feito à mão.

Agora a ponte para todo diagrama que você já desenhou em análise estrutural: um diagrama de esforço cortante / momento fletor nada mais é do que este diagrama de corpo livre cortado avaliado em cada seção. Deslize o corte continuamente de x = 0 a x = 8 m, trace V e M em cada posição, e você tem o DEC e o DMF. O DCL não é um aquecimento para esses diagramas — ele é esses diagramas, uma seção de cada vez. Se você quiser o tratamento completo de como essas curvas são construídas e lidas, veja nosso guia companheiro sobre diagramas de esforço cortante e momento fletor.

Uma treliça muda o alvo do diagrama de corpo livre: em vez de isolar um trecho de viga, você isola um único nó. Este é o método dos nós, e ele expõe uma simplificação especial. Como toda barra que se encontra num nó passa através dele, todas as forças do seu corpo livre são concorrentes — compartilham um ponto. Forças concorrentes não produzem braço de momento em torno desse ponto, então a equação de momento é automaticamente satisfeita e não carrega informação. Um DCL de nó de treliça usa, portanto, apenas ΣF_x = 0 e ΣF_y = 0 — duas equações, sem equação de momento.

Considere uma treliça triangular simétrica: um apoio fixo em A(0, 0), um apoio móvel em B(4 m, 0) e um vértice em T(2 m, 3 m), com uma única carga para baixo P = 30 kN pendurada no vértice. Cada diagonal sobe 3 m ao longo de um avanço de 2 m, então seu ângulo é θ = atan(3/2) = 56.31°, seu comprimento é √13 = 3.606 m, e os valores trigonométricos são sen θ = 0.832, cos θ = 0.555. Por simetria as reações são iguais: R_A = R_B = 15 kN.

DCL do nó do vértice. Isole o nó T. Duas diagonais, AT e BT, e a carga de 30 kN se encontram aqui. A carga puxa para baixo; as duas diagonais precisam, juntas, empurrar para cima. Por simetria cada uma carrega a mesma força F_diag, e apenas as componentes verticais resistem à carga:

• ΣF_y = 0 → 2 · F_diag · sen θ = P → F_diag = 30 / (2 × 0.832) = 18.03 kN.
• As diagonais empurram o vértice para cima, o que significa que reagem de volta contra ele — tanto AT quanto BT estão em compressão.

DCL do nó A. Isole o apoio A. Três forças se encontram: a reação R_A = 15 kN para cima, a diagonal AT e o banzo inferior AB que corre horizontalmente até B. O equilíbrio horizontal determina o banzo:

• ΣF_x = 0 → AB = P / (2 · tg θ) = 30 / (2 × 1.5) = 10.0 kN.
• O banzo puxa os dois apoios para dentro — AB está em tração, exatamente como um banzo inferior deve estar.

Modelamos a mesma treliça no CalcSteel. O motor de MEF retornou AT = BT ≈ −18.0 kN (compressão) e AB ≈ +9.9 kN (tração) — batendo com o DCL feito à mão — e reportou um momento de barra desprezível de cerca de 0.19 kN·m. Esse momento quase nulo é a questão toda: confirma que as barras se comportam como barras puramente de duas forças, carregando apenas esforço normal, que é exatamente a hipótese sobre a qual o DCL do nó é construído. O método à mão e o motor concordam porque são o mesmo equilíbrio.

Quer levar isso de uma demonstração de três barras para um telhado ou um contraventamento reais? Nosso guia de projeto de treliças de aço percorre o fluxo de trabalho inteiro, e você mesmo pode construir e resolver uma no editor do CalcSteel.

Começamos isolando uma única viga. Agora afaste o zoom até o limite e isole um edifício inteiro. Tome um pórtico de aço com bases engastadas: uma viga de 10 m apoiada sobre dois pilares de 5 m, ambas as bases engastadas. Carregue-o do jeito que o vento e a gravidade realmente o carregam — uma carga gravitacional uniforme de w = 12 kN/m ao longo da viga de 10 m (um total de 120 kN para baixo) mais um empuxo lateral de vento de H = 20 kN no canto superior esquerdo. Desenhe um único corpo livre: o pórtico inteiro, separado do solo em ambas as bases, com as reações substituindo o que as fundações fazem.

As reações desse único corpo livre precisam equilibrar toda carga aplicada, não importa quão complicada seja a estrutura por dentro:

• ΣF_y = 0 → a reação vertical total é igual à gravidade que desceu: 120 kN para cima.
• ΣF_x = 0 → a reação horizontal total precisa cancelar o vento: −20 kN (20 kN reagindo contra o empuxo de 20 kN).
• ΣM = 0 → os momentos nas bases fecham o equilíbrio.

O motor do CalcSteel confirmou os totais do corpo inteiro exatamente: ΣF_y(reações) = 120.0 kN e ΣF_x(reações) = −20.0 kN. São as mesmas três equações que você usou numa única viga — apenas envolvendo um corpo muito maior.

Agora a lição que faz disto o clímax da história toda. Faça uma pergunta mais difícil: como esses 120 kN se dividem entre as duas bases, e quanta carga horizontal cada base recebe? Um pórtico de bases engastadas é hiperestático — tem mais reações incógnitas do que as três equações de equilíbrio conseguem resolver. Não há fórmula à mão para a divisão. O motor a encontra resolvendo a rigidez do pórtico: a base esquerda recebe cerca de 55.2 kN na vertical, a direita cerca de 64.8 kN, com quase toda a reação horizontal recaindo sobre a base a sotavento. Esses números exigem MEF.

E ainda assim — eis a questão — o diagrama de corpo livre do corpo inteiro ainda fixa os totais perfeitamente. O equilíbrio não se importa se o interior é isostático ou não: separe o pórtico inteiro, e suas reações precisam somar as cargas aplicadas. O DCL lhe dá os totais exatos de graça e entrega a divisão interna ao solver. A análise à mão e o MEF não são rivais aqui; eles respondem em duas escalas diferentes do mesmo desenho.

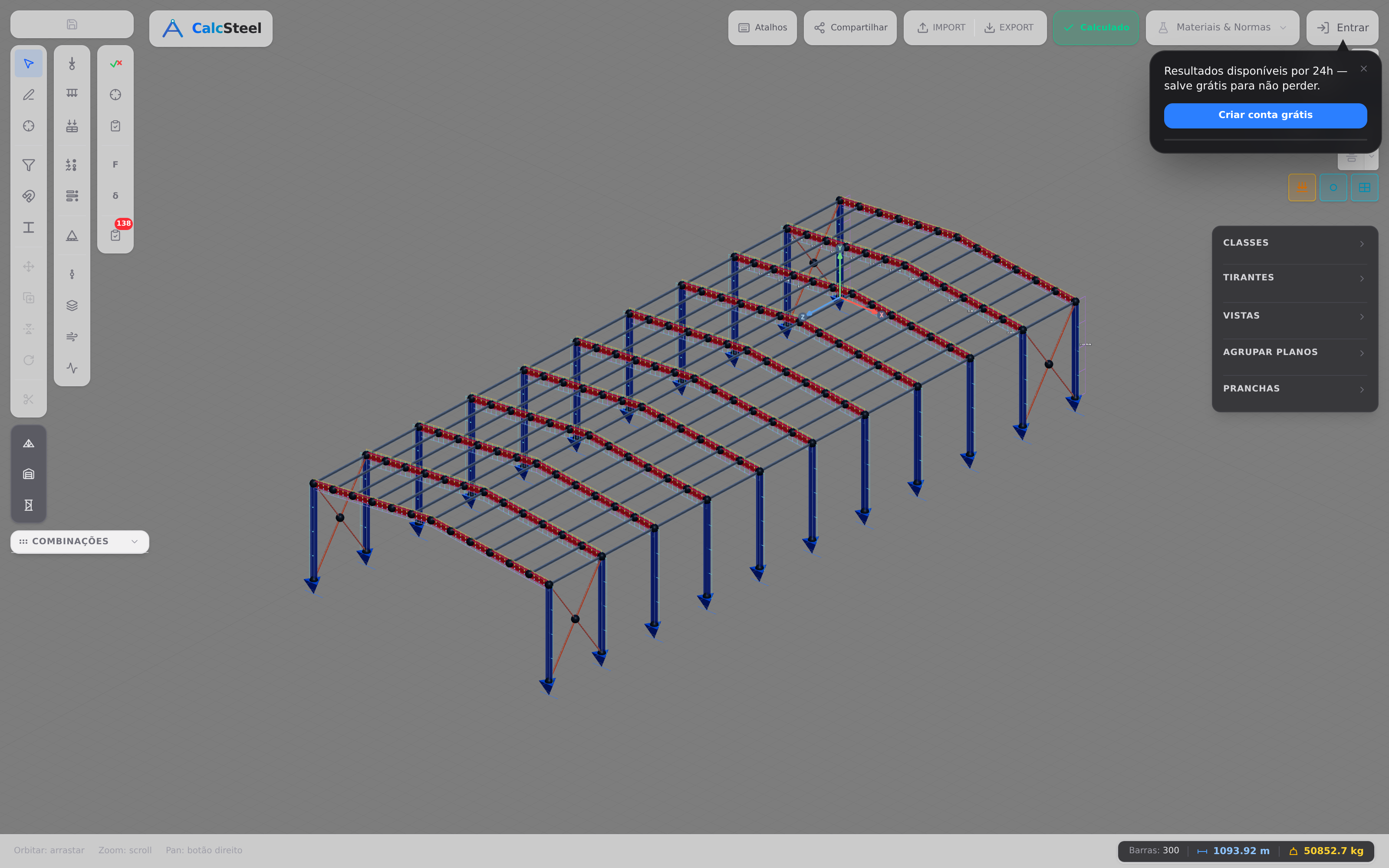

Esse pórtico não é uma caricatura de livro-texto — é um modelo de aço real que você pode construir no editor do CalcSteel, e o mesmo motor de MEF que dividiu as bases também desenha seu diagrama de corpo livre da estrutura inteira, pintando as setas de reação de apoio diretamente sobre o modelo. Todo cálculo neste guia, de uma única viga a este pórtico, é o ato idêntico: isolar um corpo, mostrar toda força e exigir que ele se equilibre.

Eis o segredo silencioso de todo programa de análise estrutural, incluindo o motor de MEF do CalcSteel: o método dos elementos finitos é um diagrama de corpo livre escrito em cada nó. Quando você desenha um DCL à mão, isola um corpo, substitui seus apoios por reações e escreve ΣFx = 0, ΣFy = 0, ΣM = 0. O solver faz exatamente isso — para cada nó do modelo de uma só vez.

Em vez de escolher um corpo para isolar, o motor isola todos eles. Ele escreve o equilíbrio de cada nó (toda força que puxa aquele nó a partir de cada barra conectada, mais as cargas aplicadas e as reações) e monta esses milhares de pequenos diagramas de corpo livre num único grande sistema de equações, então o resolve num único passo. Assim, a viga que você equilibrou à mão no exemplo das reações e um edifício de aço de 400 barras são a mesma física em duas escalas — um corpo separado e equilibrado, contra todos os corpos separados e equilibrados simultaneamente.

É por isso que o resultado do pórtico inteiro de antes se sustenta. Isole o pórtico de bases engastadas inteiro como um único corpo livre e o equilíbrio fixa os totais exatamente — ΣFy = 120 kN de reação vertical equilibrando a carga de gravidade, ΣFx = −20 kN equilibrando o vento. O motor reportou precisamente esses totais. A divisão entre as duas bases (grosso modo 55.2 kN e 64.8 kN na vertical, com quase toda a reação horizontal se reunindo na base a sotavento) é hiperestática — não há fórmula à mão para ela — e ainda assim é apenas equilíbrio nó a nó, e é por isso que o motor de MEF a encontra enquanto o DCL do corpo inteiro ainda garante os totais que ela precisa somar.

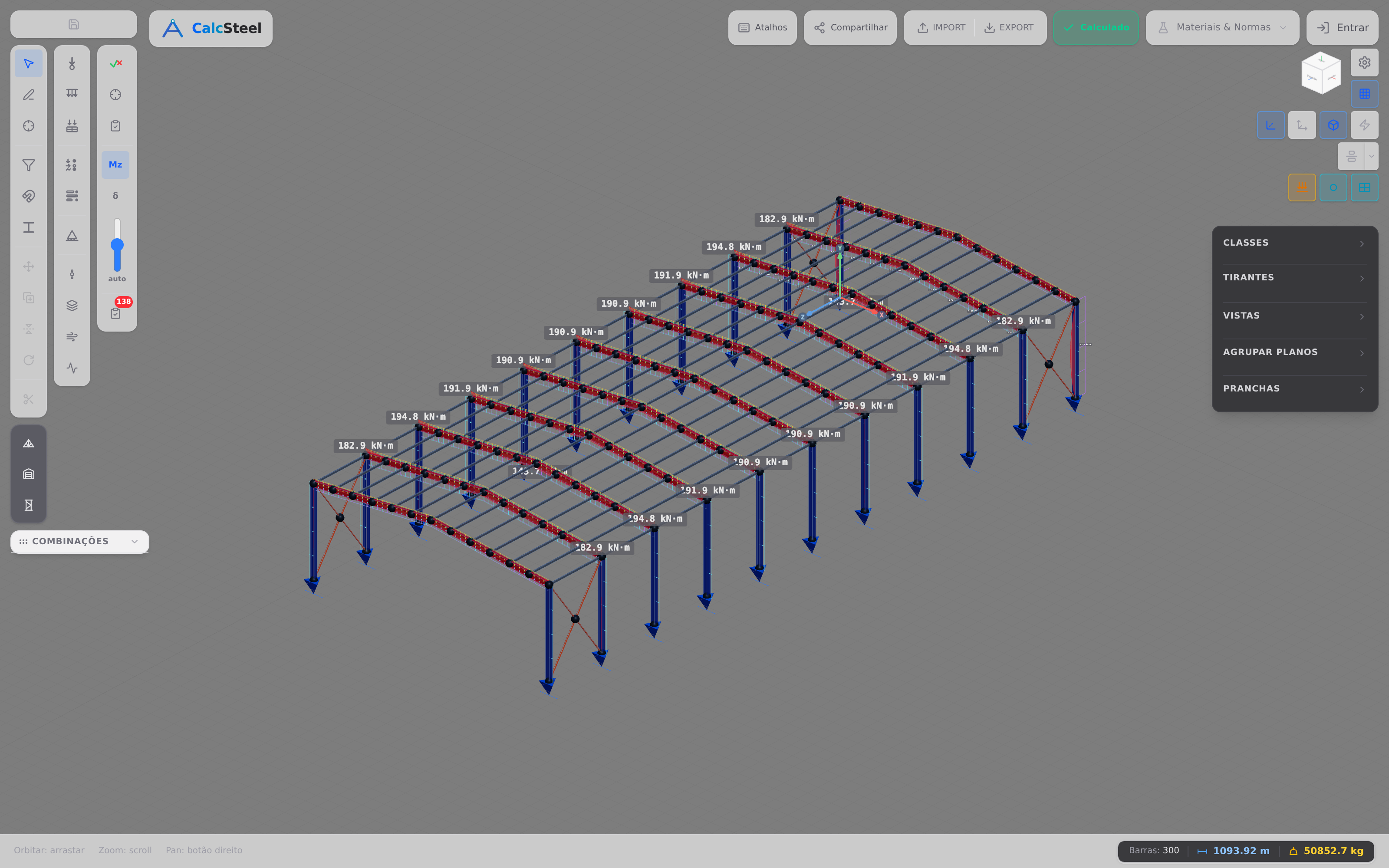

E o diagrama de corpo livre é apenas o primeiro movimento. Uma vez que o CalcSteel tem os esforços internos em cada seção, ele classifica cada barra e roda a verificação normativa — NBR 8800, AISC 360 ou Eurocode 3 — comparando solicitação contra resistência e colorindo cada barra pela sua taxa de utilização. Você vai de “forças equilibradas” a “seção verificada” sem sair do navegador. Desenhe o esboço à mão para entendê-lo; deixe o motor desenhar dez mil deles para construir com ele. Experimente no editor do CalcSteel.

Quase toda resposta errada em estática remonta a um diagrama de corpo livre errado, não a uma aritmética errada. Aqui estão os seis erros que aparecem repetidamente — confira seu esboço contra eles antes de escrever uma única equação.

• Esquecer uma reação — especialmente um momento. Um apoio móvel dá uma força, um apoio fixo dá duas, e um engaste dá três: horizontal, vertical e uma reação de momento. Omitir esse momento numa extremidade engastada é a forma mais comum de transformar um problema resolvível em absurdo.
• Desenhar esforços internos num DCL do corpo inteiro. Esforço normal, cortante e momento internos só existem depois que você corta. No corpo livre da estrutura intacta eles são invisíveis — vivem dentro dela. Desenhe-os apenas no DCL de um pedaço cortado.
• Inverter a terceira lei de Newton num corte. Quando você secciona uma barra, o esforço interno aparece igual e oposto nos dois pedaços. Se uma face de corte mostra o cortante apontando para cima no pedaço esquerdo, ele precisa apontar para baixo no pedaço direito. Inverta um e suas duas meias-verificações nunca vão concordar.
• Omitir o peso próprio quando ele importa. Numa demonstração rápida de viga a carga concentrada domina, mas para uma viga de grande vão ou um pilar pesado o peso da própria barra é uma carga externa real — coloque-o no diagrama.
• Misturar as forças de dois corpos num só diagrama. Um diagrama de corpo livre = um corpo isolado. No instante em que você deixa as forças da barra vizinha se infiltrarem, o equilíbrio deixa de significar qualquer coisa. Se você precisa dos dois, desenhe dois diagramas.
• Supor uma direção de reação e depois não confiar no sinal. Chutar uma direção é totalmente legítimo — é a razão de ser da convenção de sinais. Se a álgebra retorna um valor negativo, a força simplesmente aponta para o outro lado. Não “corrija” isso à mão; o sinal de menos já corrigiu.

Perguntas frequentes

Você inclui os esforços internos num diagrama de corpo livre? Não num DCL do corpo inteiro — os esforços internos são pares que se autocancelam dentro do corpo, então nunca aparecem lá. Eles se tornam externos, e portanto desenhados, apenas no diagrama de corpo livre de um pedaço que você separou com o método das seções. Esse corte é exatamente o que expõe o esforço normal N, o cortante V e o momento M.

Quantas equações de equilíbrio um diagrama de corpo livre fornece? Num plano, três por corpo: ΣFx = 0, ΣFy = 0, ΣM = 0. Isso significa que um DCL pode resolver até três incógnitas. Mais reações incógnitas do que equações e a estrutura é hiperestática — você precisa de compatibilidade e rigidez, ou seja, um solver de MEF como o motor do CalcSteel.

Qual é a diferença entre um diagrama de corpo livre e um diagrama de forças? Um diagrama de corpo livre é o esboço do corpo isolado com cada força mostrada em seu ponto e direção de ação. Um diagrama de forças (como na estática gráfica) é o polígono à parte que você constrói dispondo esses vetores de força ponta a ponta para achar uma incógnita — ele só se fecha se o corpo estiver em equilíbrio. O DCL diz quais forças existem; o diagrama de forças é uma forma gráfica de resolvê-las.

Por que o DCL de um nó de treliça não tem equação de momento? Porque num nó idealizado toda força de barra passa pelo mesmo ponto — as forças são concorrentes. Forças concorrentes não produzem momento em torno desse ponto, então ΣM = 0 é automaticamente satisfeita e não carrega informação. Restam apenas ΣFx = 0 e ΣFy = 0, que é exatamente por que o método dos nós usa duas equações por nó.

Posso sempre substituir uma carga distribuída pela resultante? Só para o equilíbrio externo do corpo livre que você desenhou: as reações saem exatas com W = wL no centroide. Tudo que é interno — diagramas de cortante e momento, flechas, o caminho da carga dentro do corpo — depende de onde a carga realmente está. A viga de 6 m acima prova isso: a resultante dá as reações corretas de 45 kN, mas usá-la depois de cortar a viga em 2 m inflaria o momento fletor de 60 kN·m para 90 kN·m.

Um único desenho sustenta a disciplina inteira. Domine o diagrama de corpo livre e o resto da análise estrutural vira uma questão de escolher o que isolar.

• Um diagrama de corpo livre é um corpo separado do mundo, com toda força e todo momento externos — cargas aplicadas, peso próprio e as reações de apoios e vizinhos — desenhados sobre ele, e nada interno.
• Isole uma viga inteira → você obtém as reações. O vão biapoiado (L = 8 m, P = 40 kN a 3 m) dá R_A = 25 kN e R_B = 15 kN, e o motor do CalcSteel retornou exatamente isso.
• Uma carga distribuída entra como sua resultante — mas só para reações. 15 kN/m em 6 m age como 90 kN no centroide (R = 45 kN em cada apoio); na hora de cortar para achar esforços internos, use apenas a carga do pedaço mantido — 60 kN·m em x = 2 m, não 90.
• Corte-a e isole um pedaço → você obtém os esforços internos. Em x = 2 m o DCL cortado carrega V = 25 kN e M = 50 kN·m; em x = 5 m, V = −15 kN e M = 45 kN·m. Um diagrama de esforço cortante / momento fletor é apenas este corte avaliado em cada seção.
• Isole um único nó de treliça → você obtém as forças das barras. Forças concorrentes, então valem apenas ΣFx e ΣFy: as diagonais ficam em 18.0 kN de compressão e o banzo inferior em 10.0 kN de tração — barras puramente de duas forças, exatamente como o motor confirmou.
• Isole um pórtico inteiro → suas reações equilibram tudo. Mesmo para o pórtico hiperestático de bases engastadas, o DCL do corpo inteiro fixa ΣFy = 120 kN e ΣFx = −20 kN exatamente, enquanto só o MEF resolve como elas se dividem entre as bases.

Pronto para desenhar o seu? Equilibre qualquer viga de graça — sem login para os cálculos — na calculadora de viga do CalcSteel, ou construa um modelo completo com reações, esforços internos e verificações normativas no editor. Estudantes: o CalcSteel é gratuito via /education, então o mesmo motor de MEF real que automatiza o diagrama de corpo livre é seu para aprender desde o primeiro dia.
