Calcul de la Charge de Vent : de l'ASCE 7 à un Portique en Acier

C'est la saison des ouragans, et quelque part sur la côte un entrepôt en acier d'un seul niveau est sur le point d'affronter une vitesse de vent de calcul de 130 mph (58,1 m/s). Ce chiffre n'est pas une anecdote météorologique : c'est la donnée d'entrée qui décide de l'épaisseur des poteaux, de la façon dont la toiture reste fixée, et si les tiges d'ancrage tiendront quand la tempête tentera de soulever le bâtiment entier de sa fondation. Bien mener le calcul de la charge de vent fait toute la différence entre un bâtiment qui ignore un ouragan et un autre qui finit en débris.

Ce guide parcourt tout le chemin, de bout en bout : d'une pression dynamique brute de l'ASCE 7 en psf, en passant par les combinaisons d'actions pondérées, jusqu'à un véritable portique en acier analysé avec un moteur d'éléments finis. Chaque résultat que vous verrez est vérifié par le moteur, pas approximé à la louche : nous avons fait tourner trois exemples résolus dans le solveur MEF de CalcSteel et nous imprimons les chiffres exacts qu'il a retournés. En chemin, une calculatrice de combinaison d'actions en direct vous attend, que vous pouvez piloter vous-même, gratuitement, sans inscription.

Nous avons écrit ceci pour trois lecteurs à la fois :

• L'étudiant qui a besoin que la physique et la formule fassent vraiment sens (commencez par comment le vent charge un bâtiment).
• L'ingénieur en activité qui veut la comptabilité normative, les combinaisons déterminantes et le comportement du portique (allez directement à l'exemple du portique).
• Le lecteur curieux qui veut simplement savoir pourquoi les toitures s'arrachent pendant un ouragan (cette réponse se trouve dans l'exemple résolu 3, et elle tient à un moment qui change littéralement de signe).

Gardez ce dernier point en tête pendant votre lecture. Le vent gouverne rarement une poutre en augmentant son moment fléchissant. Il gouverne en inversant la charge vers le haut, en déséquilibrant un portique latéralement, et en mettant en tension pure des liaisons conçues pour comprimer. Cette inversion est toute l'histoire, et seul un véritable modèle structural la capture avec clarté.

La charge de vent est la pression qu'une masse d'air en mouvement exerce sur une structure : elle pousse vers l'intérieur sur la face au vent, tire vers l'extérieur (succion) sur les murs sous le vent et latéraux, et soulève la toiture vers le haut. C'est une pression de surface, mesurée en kN/m² (ou psf), qui agit perpendiculairement à chaque face que le vent touche, et qui change de direction selon le côté du bâtiment où vous vous trouvez.

La physique commence avec la pression dynamique. Quand l'air en mouvement est freiné contre un mur, son énergie cinétique se convertit en pression, et la pression de stagnation (dynamique) d'un courant d'air est :

q = ½ ρ V²

où ρ est la masse volumique de l'air et V est la vitesse du vent. Deux choses sautent aux yeux. D'abord, la pression croît avec le carré de la vitesse, donc un vent 40 % plus rapide ne frappe pas 40 % plus fort, il frappe environ deux fois plus fort. C'est pourquoi le saut d'une rafale ordinaire à un vent d'ouragan de 130 mph (58,1 m/s) est si violent. Ensuite, ceci n'est que la physique brute ; chaque norme de calcul enveloppe ensuite q dans des facteurs de correction pour la hauteur, le terrain, les rafales et la forme.

Le vent ne presse pourtant pas simplement sur tout. Selon la surface, on obtient soit une pression (poussant vers l'intérieur), soit une succion (tirant vers l'extérieur) :

• Mur au vent (face au vent) : pression positive, poussant vers l'intérieur du bâtiment.
• Mur sous le vent (côté aval) et murs latéraux : pression négative, une succion qui tire le mur vers l'extérieur à mesure que l'air se sépare et s'écoule au-delà.
• Toiture : sur une toiture à faible pente, l'air accélère en cisaillant au-dessus du faîtage, et par le principe de Bernoulli cet écoulement plus rapide fait chuter la pression au-dessus de la toiture. Le résultat est le soulèvement, une succion nette qui tire la toiture vers le haut et hors du portique.

Ce soulèvement de toiture est la partie contre-intuitive et dangereuse. Les charges de gravité poussent toujours une toiture vers le bas, contre ses appuis ; le vent peut inverser cela et tenter de la tirer vers le haut. Quand la succion du vent vers le haut dépasse le poids vers le bas, les liaisons toiture-portique cessent d'être comprimées et passent en tension. Gardez cette idée en tête : c'est exactement le mécanisme que nous quantifions dans l'exemple résolu 3, et c'est pourquoi les ouragans l'emportent sur les bâtiments qui n'ont été vérifiés que pour la gravité.

L'ASCE 7-22, la norme américaine, transforme la pression dynamique brute en une pression dynamique de calcul q_z à l'aide d'une seule formule de travail (en unités usuelles des États-Unis, avec V en mph et le résultat en psf) :

q_z = 0,00256 · K_z · K_zt · K_d · K_e · V²

La constante 0,00256 n'est que le ½ρ de l'air standard, intégré avec la conversion d'unités. Tout le reste est un facteur qui ajuste la pression brute pour le site réel :

• K_z (coefficient d'exposition de la pression dynamique) : tient compte de la hauteur au-dessus du sol et de la rugosité du terrain. Le vent accélère d'autant plus que le site est haut et dégagé. Pour l'Exposition C (terrain dégagé, typique d'un entrepôt côtier) à notre hauteur moyenne de toiture, K_z = 0,85.
• K_zt (facteur topographique) : amplifie le vent au-dessus des collines, crêtes et escarpements où l'écoulement accélère. Sur terrain plat, K_zt = 1,0.
• K_d (facteur de directionnalité du vent) : une petite réduction (0,85 pour les bâtiments) qui tient compte de la faible probabilité que la pire direction de vent coïncide avec la pire réponse structurale au même moment.
• K_e (facteur d'élévation du sol) : corrige la masse volumique de l'air selon l'élévation au-dessus du niveau de la mer. Au niveau de la mer, K_e = 1,0.

En substituant K_z=0,85, K_zt=1,0, K_d=0,85, K_e=1,0 et V=130 mph :

q_z = 31,26 psf = 1,497 kN/m².

C'est la pression dynamique, mais ce n'est pas encore la pression sur un mur. Pour obtenir la pression de calcul sur une surface, on met q à l'échelle du comportement de forme et de rafale de cette surface :

p = q · (G · C_p − GC_pi)

Ici G = 0,85 est le facteur de rafale, C_p est le coefficient de pression externe (le facteur de forme de la surface), et GC_pi = ±0,18 est le coefficient de pression interne pour un bâtiment fermé (la pression à l'intérieur de la boîte qui aide ou combat la pression externe, d'où son signe ± permanent). En travaillant les deux surfaces critiques :

• Mur au vent (C_p externe = +0,8) : la pression de calcul nette donne environ 26,88 psf = 1,287 kN/m², poussant vers l'intérieur. C'est la charge que nous appliquons à la lisse de bardage dans l'exemple résolu 1.
• Mur sous le vent (C_p = −0,5) : succion tirant vers l'extérieur.
• Toiture à faible pente, côté au vent (C_p ≈ −0,9) : soulèvement net ≈ −29,54 psf = 1,414 kN/m², une succion qui tire la toiture droit vers le haut. Notez qu'il est plus grand que la pression du mur vers l'intérieur, ce qui explique exactement pourquoi le soulèvement, et non la poussée, est la charge qui gouverne une toiture.

Chacun de ces chiffres est un calcul manuel que vous pouvez reproduire au crayon. Mais dès qu'ils entrent dans un portique réel, l'arithmétique cesse d'être linéaire, et c'est là que le moteur MEF justifie sa place. Voyons d'abord les normes qui atteignent cette même pression par des chemins différents.

La physique du vent est universelle, mais chaque région la comptabilise différemment. Si vous travaillez sur plusieurs marchés, ou si vous avez appris une norme et lisez un projet rédigé selon une autre, il est utile de voir que l'ASCE 7, l'Eurocode et la NBR 6123 sont la même idée ½ρV² habillée de trois costumes différents. Toutes trois partent d'une vitesse de base du vent, la corrigent pour le terrain, la hauteur et la topographie, l'élèvent au carré pour obtenir une pression, puis appliquent des coefficients de forme. Seuls les noms et l'emballage changent.

• ASCE 7-22 (États-Unis) : travaille en mph et psf. Vous partez de la vitesse de base du vent V (une rafale de 3 secondes mappée, liée à une catégorie de risque), formez la pression dynamique q_z avec les facteurs K, et appliquez G·C_p et le GC_pi interne. C'est le chemin que nous avons suivi plus haut.
• EN 1991-1-4 (Eurocode, Europe) : part d'une vitesse de base du vent v_b, applique des facteurs de catégorie de terrain et d'orographie pour construire une pression dynamique de pointe q_p, puis multiplie par les coefficients de pression externe et interne c_pe et c_pi plus un facteur structural c_sc_d. Symboles différents, logique identique : de la vitesse à la pression puis à la charge de surface.
• NBR 6123 (Brésil) : part de la vitesse de base du vent V₀ (une rafale de 3 secondes avec une période de retour de 50 ans, tirée de la carte des isoplèthes), l'ajuste avec trois facteurs S₁ (topographie), S₂ (rugosité, hauteur et dimension du bâtiment) et S₃ (statistique/importance) pour obtenir la vitesse caractéristique V_k, puis calcule la pression dynamique caractéristique q = 0,613 · V_k² (en N/m² avec V_k en m/s). Ce 0,613 n'est rien de plus que le ½ρ de l'air standard en unités SI, exactement la même constante cachée dans le 0,00256 de l'ASCE 7.

La conclusion est libératrice : si vous comprenez une norme en profondeur, vous les comprenez toutes les trois, parce que l'ingénierie est une seule équation et les normes ne sont que des conventions comptables autour d'elle. Ce qui diffère en pratique, ce sont les coefficients de forme, les catégories de terrain et, surtout, les combinaisons d'actions que chaque norme associe à sa pression de vent.

Ce dernier point est là où les erreurs s'infiltrent quand vous traversez les frontières, alors nous nous en occupons pour vous. La calculatrice de combinaison d'actions de CalcSteel génère les combinaisons pondérées pour la NBR 8681, l'ASCE 7 et l'EN 1990 côte à côte, avec les facteurs de vent détaillés explicitement, pour que vous voyiez comment la même charge de vent caractéristique est amplifiée différemment selon chaque norme. Elle est gratuite, ne nécessite aucune inscription, et elle est intégrée un peu plus bas sur cette page pour que vous puissiez l'essayer.

La théorie ne coûte rien tant qu'elle n'a pas à tenir un mur debout dans une tempête. Prenons donc la pression que nous venons de calculer et posons-la sur un élément réel : une lisse de bardage, la poutre horizontale qui franchit la portée entre les poteaux et porte le bardage. C'est l'endroit le plus propre pour commencer car une lisse est isostatique : simplement appuyée à chaque extrémité, une seule portée, une seule charge. La formule manuelle et le moteur MEF devraient concorder jusqu'à la dernière décimale, et c'est le cas.

Voici la configuration. Le mur au vent voit la pression de calcul de la section sur la pression dynamique : 1,287 kN/m² poussant vers l'intérieur (c'est la valeur nette de 26,88 psf du mur au vent). Chaque lisse supporte une bande de mur large d'un espacement de lisse. Avec un espacement de lisse de 1,5 m, la pression de surface se transforme en une charge linéaire le long de la lisse :

• w = 1,287 kN/m² × 1,5 m = 1,931 kN/m (une charge uniformément répartie, agissant perpendiculairement au mur).

La lisse franchit L = 6 m entre les poteaux, articulée aux deux extrémités. À partir de là, les résultats classiques de la poutre simplement appuyée s'appliquent :

• Réactions d'extrémité : R = wL / 2 = 1,931 × 6 / 2 = 5,793 kN à chaque appui.
• Cisaillement maximal : V_max = 5,793 kN, aux appuis (le cisaillement est maximal là où se trouvent les réactions, et il passe par zéro à mi-portée).
• Moment maximal : M_max = wL² / 8 = 1,931 × 6² / 8 = 8,69 kN·m, à mi-portée.

Nous avons fait tourner la lisse identique dans le moteur MEF de CalcSteel, qui a retourné R = 5,793 kN, V_max = 5,793 kN, et M_max = 8,69 kN·m, une coïncidence exacte à trois décimales. C'est tout l'intérêt d'une vérification isostatique : quand la théorie en forme fermée et le solveur concordent parfaitement, vous faites confiance au solveur pour les problèmes difficiles où aucune forme fermée n'existe (c'est l'Exemple 2). Si vous voulez voir comment ces valeurs de cisaillement et de moment s'accumulent le long de la portée, le pas-à-pas dans diagrammes d'effort tranchant et de moment fléchissant décortique ce même cas simplement appuyé étape par étape.

Un avertissement qui compte dans un ouragan : ces 8,69 kN·m supposent que la lisse est sur la face au vent, où la pression pousse vers l'intérieur et fléchit la lisse dans un sens. Sur les murs sous le vent et latéraux, la pression s'inverse en succion (Cp = −0,5 sur le mur sous le vent), donc la même lisse fléchit dans l'autre sens et sa semelle extérieure, et non sa semelle intérieure, entre en compression. Une lisse est suffisamment symétrique pour que ce soit la magnitude qui gouverne la section, mais l'inversion de signe est exactement le genre de chose qui décide quelle semelle a besoin d'être contreventée. Vous dimensionnez la lisse pour le pire cas dans les deux sens, puis la confiez à la calculatrice de poutres pour confirmer la section et la flèche.

Avant de charger un portique entier, mettez la main sur les chiffres vous-même. La calculatrice intégrée juste ici construit les combinaisons d'actions pondérées pour vous : elle prend vos actions permanentes, d'exploitation, de vent et autres, et génère les jeux complets de combinaisons ELU (résistance) et ELS (service) côte à côte pour la NBR 8681, l'ASCE 7 et l'EN 1990, avec les facteurs de vent détaillés pour que vous voyiez exactement où atterrissent le 1.0W, le 0.9D et les facteurs de charge.

Cette vue côte à côte est le moyen le plus rapide d'intérioriser l'idée la plus importante de cet article : le vent n'agit jamais seul, et la combinaison qui gouverne n'est souvent pas la combinaison évidente. Saisissez une charge permanente et une charge de vent, puis observez comment 0.9D + 1.0W (l'aide de la charge permanente minimisée, le vent maximisé) produit une sollicitation complètement différente, et souvent plus dangereuse, que 1.2D + 1.0W. C'est le cas qui soulève les toitures, et nous le prouvons avec le moteur MEF deux sections plus loin.

• Gratuite, sans inscription, rien à installer. Elle fonctionne dans votre navigateur comme le reste des calculatrices CalcSteel.
• Elle parle trois normes à la fois, si bien qu'un étudiant apprenant l'ASCE 7 et un ingénieur en activité travaillant selon la NBR 8681 ou l'Eurocode voient la même physique dans leur propre notation.

Ouvrez la calculatrice de combinaison d'actions, faites tourner vos propres D, L et W, puis revenez : les deux prochains exemples résolus prennent exactement ces combinaisons et les font passer à travers un véritable portique en acier.

Le vent n'apparaît jamais seul. Un bâtiment réel porte toujours son propre poids, ses charges de toiture et de plancher, parfois de la neige, et le vent arrive par-dessus tout cela (ou, dans le cas dangereux, agit contre lui). Les combinaisons d'actions sont le règlement qui dit combien de chaque action appliquer à la fois, et pour le vent, c'est là que le dimensionnement se gagne ou se perd.

La raison pour laquelle vous avez besoin de plusieurs combinaisons de vent, pas d'une seule, est que la charge permanente peut être votre alliée ou votre ennemie selon le sens dans lequel le vent agit :

• 1.2D + 1.0W + 1.0L (avec charge d'exploitation) : le vent pousse dans le même sens que la gravité sur les murs et les poteaux. Ici la charge permanente et le vent s'additionnent, et ce cas tend à gouverner les poteaux, qui portent désormais un effort axial en plus de la flexion qu'ajoute le vent. Cette interaction est un sujet à part entière, traité dans flexion composée.
• 0.9D + 1.0W (le cas de soulèvement / renversement) : c'est celui que l'on oublie, et c'est celui qui arrache les toitures. Vous minimisez délibérément l'aide de la charge permanente (seulement 0,9 de sa valeur) et appliquez le soulèvement total du vent. Quand la succion du vent sur la toiture dépasse la gravité réduite qui la retient, la charge nette s'inverse vers le haut : les moments changent de signe et les liaisons entrent en tension. Nous prouvons exactement cela avec le moteur MEF dans l'Exemple 3.

Chaque norme majeure code la même physique avec une comptabilité différente, et la calculatrice de combinaison d'actions intégrée les dispose ensemble :

• ASCE 7 (États-Unis) : les combinaisons de résistance LRFD, dont 1.2D + 1.0W + L + 0.5(Lr ou S) et la critique 0.9D + 1.0W pour le soulèvement et le renversement.
• Eurocode (EN 1990) : les expressions ELU 6.10a et 6.10b, le vent étant soit l'action variable principale, soit une action d'accompagnement (ses facteurs de combinaison ψ), et les coefficients partiels favorable/défavorable sur la charge permanente qui jouent le même rôle que le 1,2 contre 0,9 de l'ASCE.
• NBR 8681 (Brésil) : les combinaisons normales, spéciales et exceptionnelles avec des coefficients γ sur la charge permanente et des facteurs de réduction ψ₀ sur les actions variables non principales, vent inclus.

La conclusion avant de faire tourner les chiffres : vous devez vérifier le portique sous la combinaison qui aide la gravité et sous celle qui la combat. Pour les éléments, 1.2D + 1.0W l'emporte généralement. Pour la toiture, les liaisons et les ancrages, 0.9D + 1.0W est le tueur, et le prochain exemple de poutre de toiture montre pourquoi en chiffres concrets.

La lisse de l'exemple précédent était déterminée : une portée, deux appuis, une formule. Un bâtiment réel ne l'est pas. Prenez un entrepôt en portique d'un seul niveau : une portée de 20 m, des poteaux d'égout de 6 m, des bases encastrées, une travée de 6 m, des arbalétriers et poteaux W610x125. Poussez le vent contre un côté et le portique entier penche. Il n'existe pas de réponse en forme fermée pour les moments, parce que la structure est hyperstatique : les charges se redistribuent selon la rigidité relative, et seule une résolution par éléments finis vous dit où elles atterrissent. C'est exactement le cas où les méthodes manuelles s'arrêtent et où un véritable moteur MEF justifie sa place.

Nous avons fait tourner deux cas de charge sur le même portique dans le moteur de CalcSteel.

Cas A, gravité seule. Une charge uniforme sur l'arbalétrier de w_g = 6 kN/m vers le bas. Parce que le portique est symétrique, la réponse l'est aussi :

• Moment de pointe de l'arbalétrier : 257,7 kN·m à mi-portée.
• Moment au jarret (égout) : 42,3 kN·m.
• Moment en pied de poteau : -21,1 kN·m.
• Déplacement latéral de l'égout : ~0,003 cm, essentiellement nul. Un portique symétrique sous charge symétrique ne penche pas.

Cas B, gravité plus vent. Conservez les 6 kN/m de gravité et ajoutez le vent latéral comme une charge uniformément répartie de 3 kN/m sur le poteau au vent, ce qui donne 18 kN d'effort tranchant total en pied. Observez maintenant ce qui bouge et ce qui ne bouge pas :

• Moment de pointe de l'arbalétrier : 254,2 kN·m. Le vent l'a à peine touché (257,7 à 254,2).
• Moment au jarret : 37,0 kN·m (en baisse depuis 42,3).
• Moment en pied du poteau au vent : +2,06 kN·m ; moment en pied du poteau sous le vent : +34,3 kN·m. Le vent déséquilibre les deux pieds de gauche à droite, et les deux changent de signe par rapport au cas de gravité.
• Déplacement latéral de l'égout : 1,08 cm. Le portique penche désormais.

Les réactions en pied confirment que la physique se referme : ΣF_x = -18 kN, les pieds encastrés résistent exactement à la poussée de vent de 18 kN, et ΣF_y = 120 kN (= 6 kN/m × 20 m de gravité). Rien ne fuit.

Voici l'aperçu que le calcul manuel ne vous donnera jamais. Le vent a déplacé le moment de pointe de la poutre d'à peine 1 % (257,7 à 254,2 kN·m), mais il a multiplié le déplacement latéral d'environ 330 fois (0,003 à 1,08 cm) et il a inversé et déséquilibré les moments en pied et au jarret de part et d'autre. Autrement dit, le vent ne gouverne pas la poutre, il gouverne les poteaux et la vérification du déplacement latéral. Les poteaux portent désormais une charge axiale et une flexion latérale qu'ils ne voyaient pas sous gravité, ce qui est l'interaction classique traitée dans flexion composée. Si vous aviez modélisé ce portique avec des bases articulées, ou vérifié seulement la gravité, vous auriez complètement manqué toute l'histoire.

1,08 cm est-il acceptable ? Le rapport de déplacement est H/Δ = 600/1,08 ≈ 555, confortablement à l'intérieur d'une limite typique de déplacement au vent de H/400 à H/500. C'est une vérification de service, pas de résistance, et c'est précisément le genre de limite que nous détaillons dans limites de flèche. Un portique peut passer toutes les vérifications de contrainte et être quand même rejeté sur le déplacement, donc les deux comptent.

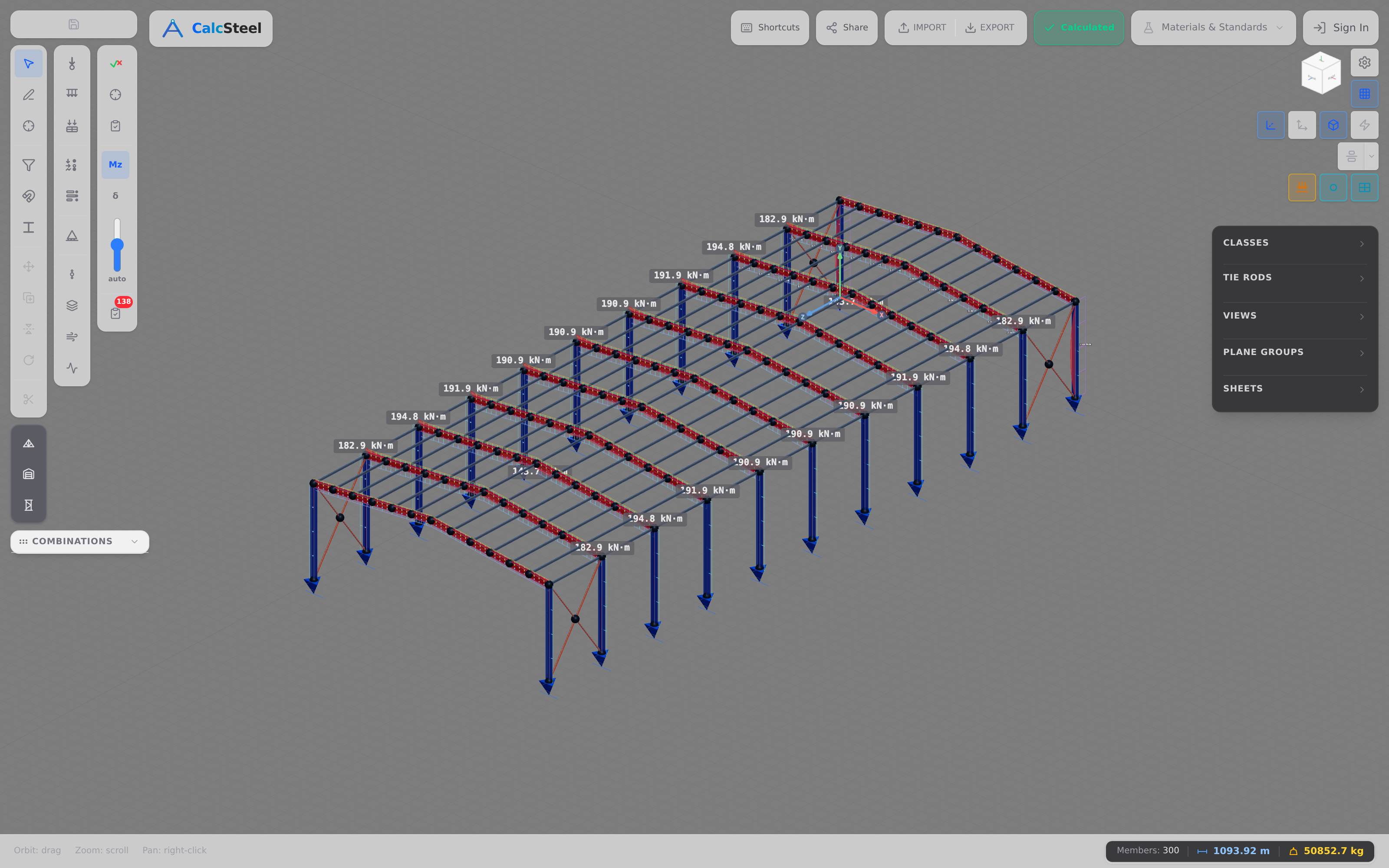

Vous pouvez construire ce portique exact dans l'éditeur CalcSteel, appliquer les cas de gravité et de vent, et lire le diagramme de moment et le déplacement directement sur le modèle. La rigidité latérale qui maintient ce 1,08 cm faible provient ici des bases encastrées, mais dans des portiques plus hauts ou plus larges, elle provient du contreventement : voir systèmes de contreventement pour l'acier et poteaux, poutres et contreventement pour comment le cheminement de charge latérale est réellement résolu.

C'est celui-ci qui arrache les toitures. De retour en terrain déterminé, prenez une poutre de toiture simplement appuyée franchissant 8 m. Elle porte une charge permanente-plus-toiture vers le bas de w_D = 4 kN/m, et dans un ouragan elle voit un soulèvement de vent de w_W = 6 kN/m agissant vers le haut. Notez que le soulèvement est plus grand que la charge permanente. Ce simple fait est toute l'histoire de l'ouragan.

Cas de gravité, 1.0D. La charge nette est +4 kN/m vers le bas. La poutre fléchit vers le bas :

• Moment à mi-portée : +32,0 kN·m, positif, donc la semelle inférieure est tendue (= wL²/8).
• Réactions : +16 kN à chaque extrémité. La poutre pousse vers le bas contre ses appuis, ce à quoi les appuis sont habitués.

Combinaison de soulèvement, 0.9D + 1.0W. Cette combinaison minimise délibérément l'aide de la charge permanente (facteur 0,9) et maximise le vent (facteur 1,0), parce que c'est là que le soulèvement est le pire. La charge nette devient :

0,9 × 4 - 6 = -2,4 kN/m, agissant vers le haut.

• Moment à mi-portée : -19,2 kN·m. Il est désormais négatif : le signe du moment s'est inversé (= w_net·L²/8).
• Réactions : -9,6 kN à chaque extrémité. Le signe s'est inversé ici aussi : chaque appui est désormais tiré vers le haut par 9,6 kN de soulèvement net.

Lisez ce qui a physiquement changé. Le moment est passé de +32,0 à -19,2 kN·m. La semelle inférieure, qui était tendue sous gravité, est maintenant comprimée, donc un élément qui allait bien peut flamber là où il n'a jamais été contreventé pour cela. Et les réactions se sont inversées : les liaisons toiture-portique qui ont passé toute leur existence poussées vers le bas sont désormais en tension nette, 9,6 kN de traction par appui. Si ces liaisons n'ont été détaillées que pour s'asseoir et porter (un clip, quelques vis de couture, une platine de base sans ancrage de tension), le vent arrache tout simplement la toiture. Ce n'est pas une métaphore. C'est le mécanisme exact.

C'est pourquoi la combinaison 0.9D + 1.0W existe et pourquoi vous ne pouvez pas la sauter : un dimensionnement à la gravité seule ne révèle jamais le cas de tension, donc la liaison qui rompt dans un ouragan reste invisible tant que vous n'exécutez pas l'inversion. L'inversion de moment est plus facile à voir sur un diagramme qui change de signe, le même outil que nous construisons dans diagrammes d'effort tranchant et de moment fléchissant. Vous pouvez reproduire les deux cas en quelques secondes sur la calculatrice de poutres gratuite, ou générer automatiquement la paire de combinaisons pondérées avec la calculatrice de combinaison d'actions et regarder la charge nette devenir négative.

La leçon pour le détail est directe : dimensionnez l'élément pour la flexion vers le bas, mais concevez la liaison pour le soulèvement. Les ancrages de tension, les tiges d'ancrage et les clips classés pour le soulèvement ne sont pas optionnels sur un littoral exposé aux ouragans, ils sont le cheminement de charge, ce qui est exactement l'objet de la section suivante.

L'Exemple 3 s'est terminé avec un chiffre qui devrait vous inquiéter plus que toute contrainte de flexion : 9,6 kN de tension nette à chaque liaison toiture-portique. Les ouragans cassent rarement un arbalétrier en deux. Ils trouvent le maillon le plus faible du cheminement de charge et le défont, et ce maillon est presque toujours une liaison ou un ancrage, pas un élément.

Tracez le soulèvement du ciel jusqu'au sol et vous obtenez le cheminement de charge continu qui doit survivre intact :

1. Bardage vers panne/lisse. La succion sur la toiture et les murs tente d'abord d'arracher le bardage de ses fixations. Le motif des vis et la distance de rive décident de cela.
2. Panne/arbalétrier vers le portique. La traction de 9,6 kN voyage vers les clips et boulons connectant les éléments secondaires au portique principal. Sous gravité, ils étaient en appui ; sous 0.9D + 1.0W, ils sont en tension.
3. Arbalétrier vers poteau (le jarret). Dans le portique de l'Exemple 2, le moment au jarret est passé de 42,3 à 37,0 kN·m et le portique entier a penché de 1,08 cm. La liaison de moment au jarret doit porter cela, et elle transmet aussi le cisaillement latéral vers les poteaux.
4. Poteau vers fondation. C'est là où le soulèvement net devient tension dans la tige d'ancrage et flexion de la platine de base. La platine de base qui n'avait besoin de répartir qu'une compression sous gravité doit désormais être vérifiée pour le soulèvement et l'effet de levier, et les tiges d'ancrage doivent développer leur tension dans le béton.

Un cheminement de charge n'est fort que ce que vaut sa liaison la plus faible. Vous pouvez dimensionner chaque W610x125 à une utilisation de 0,6 et perdre quand même le bâtiment si les tiges d'ancrage n'ont été dimensionnées que pour la compression. La chaîne gouverne, pas les éléments.

Deux autres vérifications de pied que le vent vous impose, toutes deux globales plutôt que locales :

• Renversement. Le cisaillement en pied de 18 kN de l'Exemple 2 et le soulèvement de toiture tentent ensemble de faire basculer le portique autour de ses pieds sous le vent. La charge permanente y résiste, ce qui explique exactement pourquoi le facteur 0,9D (charge permanente minimale) est la combinaison critique pour le renversement.
• Glissement. Cette même poussée horizontale de 18 kN doit être transférée à la fondation sans que les platines de base ne se déplacent latéralement, via le cisaillement des ancrages et le frottement.

Les poteaux eux-mêmes sont désormais le classique poteau-poutre : effort axial de la gravité plus flexion du vent, vérifiés ensemble, jamais séparément. Cette interaction est le sujet de flexion composée, et la stabilité latérale qui empêche l'ensemble de se déformer est le rôle du schéma de contreventement dans systèmes de contreventement pour l'acier et des rôles des éléments dans poteaux, poutres et contreventement.

Quand vous faites tourner les combinaisons de vent sur un modèle réel dans CalcSteel, les couleurs de vérification rendent le maillon le plus faible évident : les éléments et liaisons que les cas 0.9D + 1.0W et 1.2D + 1.0W poussent vers ou au-delà de leur capacité s'allument, si bien que vous corrigez l'élément réellement déterminant au lieu de deviner. Sur un littoral exposé aux ouragans, le plus souvent, le rouge se trouve à une liaison ou à une base, pas au milieu d'une poutre.

Une pression n'est pas un dimensionnement. Le chemin d'un chiffre de vent à une section d'acier est court mais rigoureux : choisissez la combinaison déterminante, lisez la sollicitation de pointe sur la sortie du MEF, puis vérifiez cette sollicitation contre la capacité de l'élément. Si utilisation = sollicitation / capacité < 1,0, l'élément passe. Sinon, vous montez d'une taille, changez la section, ou ajoutez un contreventement. Ce ratio unique est ce que tout calcul de vent poursuit réellement.

Chaque partie du portique est gouvernée par une combinaison différente, et les trois exemples résolus ci-dessus ont déjà montré laquelle :

• La lisse ou la panne est dimensionnée pour la flexion qu'elle voit sous pression ou succion de vent. Dans l'Exemple résolu 1, la pression au vent de 1,287 kN/m² sur une largeur tributaire de 1,5 m a donné M_max = 8,69 kN·m sur une portée de 6 m ; ce moment, et non la gravité, dimensionne la lisse. Sur les murs sous le vent et latéraux, le même élément doit aussi être vérifié pour la succion, qui inverse le signe et met l'autre semelle en compression.
• Le poteau est gouverné par la flexion composée sous 1.2D + 1.0W. Dans l'Exemple résolu 2, le vent a à peine touché le moment de pointe de l'arbalétrier (257,7 kN·m tombant à 254,2 kN·m) mais a déséquilibré les moments en pied de gauche à droite, portant le pied du poteau sous le vent à +34,3 kN·m alors qu'il porte encore sa part des 120 kN de gravité. L'effort axial et le moment fléchissant agissant ensemble sont exactement la vérification d'interaction traitée dans flexion composée, et c'est pourquoi le vent gouverne les poteaux plutôt que la poutre.
• Les ancrages et la platine de base sont gouvernés par le soulèvement net sous 0.9D + 1.0W. Dans l'Exemple résolu 3, cette combinaison a inversé les réactions de la poutre de toiture à −9,6 kN, ce qui signifie que chaque liaison d'appui est tirée vers le haut et que les tiges d'ancrage entrent en tension. Les éléments peuvent être parfaits et le bâtiment échouer quand même ici si l'ancrage n'est pas dimensionné pour cette traction.

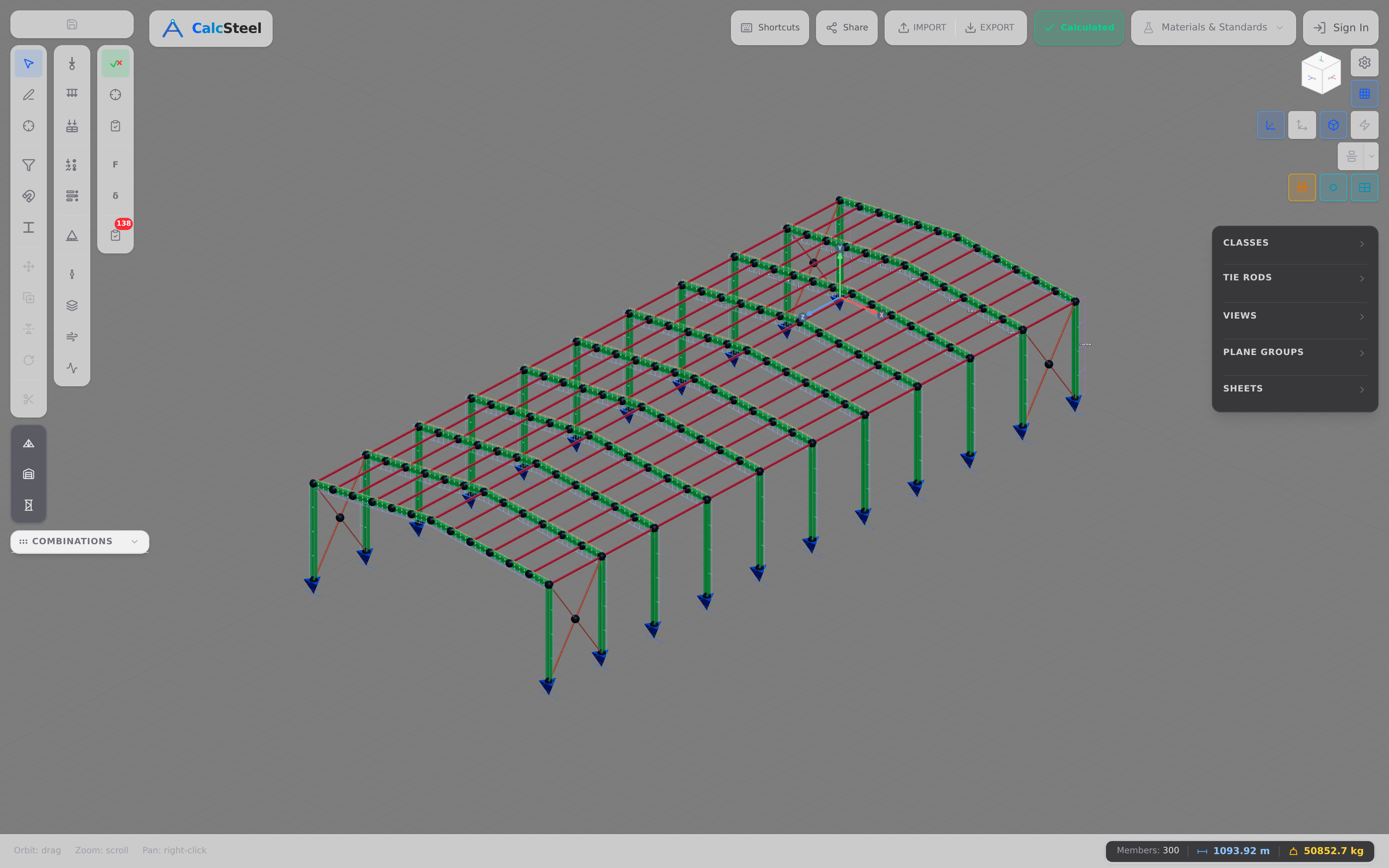

Dans le moteur MEF de CalcSteel, ce ne sont pas trois vérifications manuelles séparées. Vous définissez les cas de charge une seule fois, le solveur construit les combinaisons ELU et ELS, et chaque élément est classifié et vérifié automatiquement selon la norme choisie : AISC 360, Eurocode 3 (EN 1993) ou NBR 8800. Le moteur gère la classification des sections, les résistances en flexion et en axial, et les équations d'interaction, puis colore chaque élément selon son utilisation déterminante afin que vous voyiez d'un coup d'œil quel élément la combinaison de vent pousse le plus fort. Les chiffres derrière cette image sont les mêmes 8,69 kN·m, 34,3 kN·m et −9,6 kN que vous venez de suivre à la main : rien n'est caché, tout est vérifiable.

La conclusion pour le dimensionnement : ne dimensionnez pas un élément pour une seule combinaison en supposant qu'elle couvre le reste. La lisse veut la pression maximale, le poteau veut la gravité plus le vent ensemble, et l'ancrage veut la charge permanente minimale avec le vent total. Manquez-en un et vous avez dimensionné la mauvaise chose pour le mauvais cas.

Le vent est l'endroit où même des ingénieurs soigneux se font encore piéger, parce que le cas dangereux est rarement le cas évident. Voici la liste de vérification que nous parcourons avant de faire confiance à tout dimensionnement au vent.

1. Oublier la pression interne (GC_pi). Le coefficient de pression interne de ±0,18 peut ajouter ou soulager la charge sur chaque mur et la toiture. Sur un bâtiment fermé, il fait varier le soulèvement net de toiture de façon notable ; sur un bâtiment partiellement fermé, il est bien plus grand. L'omettre sous-dimensionne silencieusement la toiture.
2. Ignorer le soulèvement et ne vérifier que la gravité. La gravité paraît intuitive, alors elle capte toute l'attention. Mais l'Exemple résolu 3 a montré le moment de la poutre de toiture passant de +32,0 kN·m positif à −19,2 kN·m négatif sous vent. Une vérification à la gravité seule ne voit jamais cette inversion, et cette inversion est ce qui arrache les toitures.
3. Traiter le portique comme articulé, et donc manquer le déplacement. Modélisez les bases comme des rotules et l'histoire de l'oscillation disparaît. Le portique à bases encastrées de l'Exemple résolu 2 a déplacé de 1,08 cm (H/555) ; un modèle bâclé ou trop flexible peut franchir directement une limite typique de vent de H/400 à H/500 pendant que chaque élément semble encore correct. Le déplacement est une défaillance de service que les vérifications d'éléments ne détectent pas (voir limites de flèche et de déplacement).
4. Sauter la combinaison 0.9D + 1.0W. C'est le cas qui minimise la charge permanente utile et maximise le vent, et c'est le seul qui révèle le soulèvement net et le renversement. S'il n'est pas dans votre jeu de combinaisons, vos ancrages et dispositifs de retenue sont effectivement non vérifiés.
5. Dimensionner les éléments mais pas le cheminement de charge des liaisons. Un arbalétrier parfaitement dimensionné est inutile si le clip toiture-arbalétrier ou l'ancrage de la base rompt en premier. Le vent est un problème de cheminement de charge : toiture vers arbalétrier vers poteau vers fondation, et le maillon le plus faible gouverne.
6. Confondre le vent de service et le vent pondéré. Les vérifications de déplacement et de confort utilisent le vent de service (non pondéré ou réduit) ; les vérifications de résistance utilisent les combinaisons pondérées. Les mélanger soit surdimensionne le portique, soit sous-vérifie le déplacement.

Comment calcule-t-on la charge de vent sur un bâtiment ?

Commencez par la pression dynamique. Dans l'ASCE 7-22, q_z = 0,00256 · K_z · K_zt · K_d · K_e · V² (V en mph, résultat en psf). Pour notre entrepôt cela a donné q_z = 31,26 psf = 1,497 kN/m². Appliquez ensuite le facteur de rafale et les coefficients de pression : p = q(G·C_p − GC_pi), ce qui a produit une pression de calcul de 1,287 kN/m² sur le mur au vent et un soulèvement de toiture de 1,414 kN/m². Enfin, transformez ces pressions en charges linéaires sur vos éléments et faites tourner les combinaisons. La calculatrice de combinaison d'actions gratuite gère la comptabilité des combinaisons pour vous.

Pour quelle vitesse de vent dois-je dimensionner ?

Vous ne la choisissez pas, la norme et le site la choisissent. L'ASCE 7 donne des cartes de vitesse de vent par catégorie de risque ; un littoral exposé aux ouragans comme notre exemple tombe sur une vitesse de base du vent de V = 130 mph (58,1 m/s). L'Eurocode utilise une vitesse de base du vent v_b tirée de cartes nationales, et la NBR 6123 utilise une vitesse de base du vent V₀. Tirez toujours la vitesse de calcul de la norme en vigueur et de la catégorie de risque du bâtiment, jamais d'une règle empirique.

Pourquoi la toiture se soulève-t-elle dans un ouragan ?

Parce que le vent au-dessus d'une toiture à faible pente crée de la succion, pas de la pression. Dans l'Exemple résolu 3, la combinaison 0.9D + 1.0W a produit une charge linéaire nette vers le haut de −2,4 kN/m : le soulèvement du vent a surpassé la charge permanente réduite, les réactions de la poutre se sont inversées à −9,6 kN de soulèvement net, et les liaisons sont entrées en tension. Si les ancrages et les dispositifs de retenue ne peuvent pas résister à cette traction, la toiture quitte le bâtiment. C'est le mécanisme exact, et c'est pourquoi la combinaison 0.9D + 1.0W existe.

Vent selon l'ASCE 7 contre l'Eurocode, sont-ils vraiment différents ?

Même physique, comptabilité différente. Les trois normes majeures partent de la pression dynamique (environ ½ρV²) et ajustent pour le terrain, la hauteur, les rafales et la forme. L'ASCE 7-22 travaille en mph et psf avec des facteurs K ; l'EN 1991-1-4 construit une pression dynamique de pointe q_p à partir d'une vitesse de base v_b et de catégories de terrain ; la NBR 6123 utilise V₀ avec des facteurs S₁·S₂·S₃ et q = 0,613·V_k². Les pressions atterrissent dans le même ordre de grandeur ; les coefficients et les noms des facteurs diffèrent. L'outil de combinaison de CalcSteel couvre l'ASCE 7, l'EN 1990 et la NBR 8681 côte à côte pour que vous puissiez les comparer directement.

Le calcul de la charge de vent est une ligne droite d'une pression atmosphérique à un élément d'acier dimensionné, et chaque étape de cette ligne est vérifiable. Voici ce qu'il faut retenir.

• Tout commence par la pression dynamique. q_z = 0,00256 · K_z · K_zt · K_d · K_e · V². Pour un site côtier à 130 mph, cela a donné 31,26 psf = 1,497 kN/m², devenant 1,287 kN/m² de pression au vent et 1,414 kN/m² de soulèvement de toiture une fois les coefficients de rafale et de pression appliqués.
• Le vent gouverne rarement la poutre, mais il gouverne tout ce qui l'entoure. Dans le portique, il a à peine déplacé le pic de l'arbalétrier (257,7 à 254,2 kN·m) mais a multiplié le déplacement latéral environ 330 fois (0,003 à 1,08 cm, H/555) et déséquilibré les moments en pied de part et d'autre. Seule une véritable résolution MEF sur un portique hyperstatique capture cela.
• Le soulèvement est le tueur. Sous 0.9D + 1.0W, le moment de la poutre de toiture est passé de +32,0 kN·m positif à −19,2 kN·m négatif et les réactions se sont inversées à −9,6 kN de soulèvement net, mettant les liaisons en tension. Cette inversion est la façon dont les ouragans arrachent les toitures, et c'est pourquoi la combinaison 0.9D + 1.0W existe.
• Le cheminement de charge décide de la survie. Toiture vers arbalétrier vers poteau vers fondation : dimensionnez les éléments, puis dimensionnez les liaisons et les ancrages pour le même vent, parce que le maillon le plus faible gouverne.
• Le dimensionnement est un seul nombre : utilisation < 1,0. La sollicitation de la combinaison déterminante sur la capacité normative (AISC 360, Eurocode 3 ou NBR 8800), calculée automatiquement une fois le modèle et les charges en place.

Envie de le voir par vous-même ? La calculatrice de combinaison d'actions construit vos combinaisons ELU et ELS pour l'ASCE 7, l'EN 1990 et la NBR 8681 avec les facteurs de vent détaillés, gratuitement et sans inscription. À partir de là, déposez le même portique dans l'éditeur CalcSteel complet et laissez le moteur MEF faire tourner les vérifications de déplacement, de soulèvement et d'interaction de bout en bout.
