Courbe contrainte-déformation de l'acier : de l'élastique à la rupture

Serrez une éprouvette d'acier usinée aux deux extrémités, montez-la dans une machine d'essai universelle, et tirez — lentement, implacablement — jusqu'à ce qu'elle se rompe. La machine enregistre deux grandeurs tout du long : la force avec laquelle elle tire (la force) et de combien la barre s'allonge (l'allongement). Normalisez ces valeurs par la section transversale de la barre et sa longueur initiale, et vous obtenez un seul graphique, la courbe contrainte-déformation. Cette unique courbe est l'empreinte digitale du matériau. Lisez sa forme et vous obtenez — en une seule fois — la rigidité E, la limite d'élasticité f_y, la résistance ultime f_u, et la ductilité qui vous indique si l'acier vous avertira avant de rompre.

Voici le parcours définitif de toute cette courbe, depuis la droite élastique où l'acier se comporte comme un ressort parfait, en passant par l'écoulement, l'écrouissage et la striction, jusqu'à la rupture. Chaque nombre que vous verrez ici a été calculé par le moteur EF de CalcSteel puis vérifié à la main — le module d'élasticité retrouvé avec cinq chiffres significatifs, les moments d'écoulement et plastique d'un IPE 330 réel, et une traverse de portique réelle placée exactement là où elle se trouve sur la courbe. Une calculatrice de cercle de Mohr en direct et illimitée est intégrée plus bas afin que vous puissiez mener vous-même les calculs.

Nous avons écrit ceci pour trois lecteurs à la fois :

• L'étudiant qui a besoin que les définitions lui restent vraiment en tête — limite de proportionnalité, limite conventionnelle d'élasticité à 0,2%, facteur de forme — avec des chiffres résolus derrière chacune.
• L'ingénieur en exercice qui connaît déjà la théorie mais veut la voir reliée proprement au dimensionnement : module de résistance élastique contre plastique, classification de la section, et utilisation sur un membre réel.
• Le curieux — quiconque a déjà vu la courbe classique dans un manuel et veut comprendre, physiquement, ce que signifie chaque inflexion.

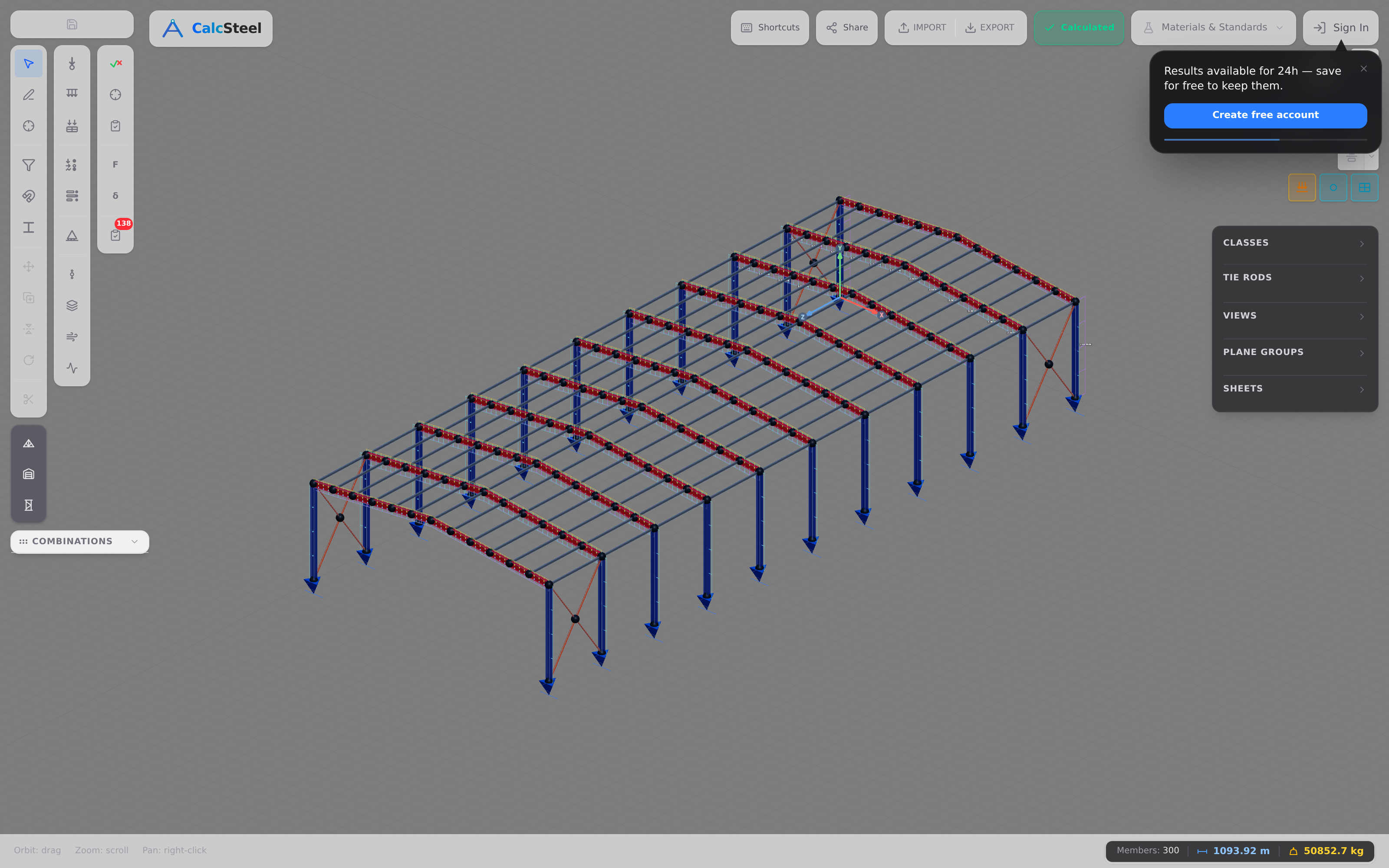

CalcSteel est une solution gratuite et native du navigateur pour le dimensionnement et l'analyse des structures en acier, exécutant un authentique moteur EF — le même moteur qui a produit les chiffres ci-dessous. Rien à installer ; le portique de la figure ci-dessus est exactement le type de modèle où cette courbe cesse d'être une abstraction et se met à porter une charge.

Une courbe contrainte-déformation représente la contrainte en fonction de la déformation à partir d'un essai de traction. La contrainte σ est la force divisée par la section transversale de l'éprouvette ; la déformation ε est l'allongement divisé par sa longueur initiale. À mesure que vous tirez plus fort, la courbe trace la façon dont l'acier réagit — et sa forme révèle en une seule image la rigidité, la résistance et la ductilité du matériau.

Observez les axes. L'axe vertical est la contrainte, en MPa (mégapascals — une force par unité de surface ; un module comme E est assez grand pour être exprimé en GPa). L'axe horizontal est la déformation, qui est sans dimension — une longueur divisée par une longueur — nous la lisons donc en pourcentage. Une déformation de 0,1% signifie simplement que la barre s'est allongée de 0,1%. Comme la contrainte porte les unités et que la déformation n'en porte pas, la pente de la courbe — la contrainte sur la déformation — sort en MPa ou en GPa, et cette pente est le module de Young.

Tout acier de construction parcourt les cinq mêmes régions le long de cette courbe, dans l'ordre :

1. Élastique — une droite ; l'acier se comporte comme un ressort et revient entièrement en arrière.
2. Écoulement — le matériau commence à s'écouler ; pour l'acier doux, cela se traduit par un plateau plat et net.
3. Écrouissage — l'acier résiste et la contrainte remonte une nouvelle fois jusqu'à un pic.
4. Striction — un étranglement local se forme et la contrainte conventionnelle chute.
5. Rupture — l'éprouvette se rompt, et la longueur dont elle s'est allongée auparavant mesure sa ductilité.

Le reste de cet article parcourt chaque région tour à tour et — c'est l'essentiel — la relie à ce que vous faites au bureau d'études : dimensionner une poutre, vérifier une utilisation, choisir une nuance. La courbe n'est pas une curiosité de laboratoire ; c'est la condition aux limites de chaque membre que vous dimensionnez.

La courbe contrainte-déformation paraît évidente une fois qu'on la connaît, mais il a fallu environ trois siècles et demi et une chaîne de personnages remarquables pour l'assembler. Les pièces sont arrivées dans un ordre logique : d'abord la loi linéaire, puis la constante du matériau qui l'étalonne, ensuite le langage de la contrainte et de la déformation, et enfin les parties de la courbe au-delà de la droite.

• 1678 — Robert Hooke. Le fondement : ut tensio, sic vis — "telle l'extension, telle la force." La déformation est proportionnelle à la charge. C'est la droite élastique, trois cents ans avant qu'on la dessine ainsi.
• Début du XVIIIe siècle — Leonhard Euler. Travaille avec un concept de module d'élasticité sous forme de rapport, affinant l'idée que la rigidité est une proportion fixe entre force et déflexion.
• 1807 — Thomas Young. La constante de proportionnalité reçoit un nom — le module de Young, E — la pente de la droite élastique et le nombre le plus important que la courbe nous donne.
• 1822 — Augustin-Louis Cauchy. Formalise les tenseurs de contrainte et de déformation, donnant aux axes de notre graphique leurs définitions rigoureuses et générales.

Pour situer le contexte, la toute première réflexion structurelle précède tout cela — Galilée (1638), puis Mariotte (années 1660), se sont débattus avec la question de savoir comment les poutres rompent, bien avant que quiconque ne puisse décrire correctement la contrainte. Mais la courbe moderne avait besoin que ses régions non linéaires soient expliquées, et cela est venu plus tard encore :

• 1864–1870 — Henri Tresca. Étudie l'écoulement plastique, nous donnant le premier critère de plasticité exploitable — la physique de ce qui se passe quand la droite s'arrête.
• 1882 — Johann Bauschinger. Construit un extensomètre de précision capable de réellement résoudre les petites déformations, et découvre l'effet Bauschinger — le fait que l'écoulement dans un sens abaisse la contrainte d'écoulement dans le sens inverse.
• 1885 — Armand Considère. Énonce le critère d'instabilité de la striction — pourquoi et quand l'éprouvette forme son étranglement près du pic.
• 1909 — Paul Ludwik. Introduit la contrainte-déformation vraie, corrigeant pour la réduction de la section transversale et expliquant pourquoi la courbe vraie continue de monter tandis que la courbe conventionnelle descend.
• XXe siècle — normalisation. L'essai lui-même est fixé par les normes ASTM E8 et ISO 6892, de sorte qu'une courbe mesurée dans un laboratoire signifie la même chose dans un autre.

Chaque région que nous nous apprêtons à parcourir a été l'œuvre d'une vie entière. La récompense, c'est qu'aujourd'hui un seul essai de traction — régi par ces normes — vous livre ensemble E, f_y, f_u et la ductilité.

Parcourez la courbe de gauche à droite et elle traverse cinq régions distinctes, chacune régie par une physique différente. Voici chacune d'elles, dans l'ordre, avec le repère technique qu'elle définit.

1. Région élastique

La droite initiale. La contrainte et la déformation croissent en proportion exacte, et la pente de cette droite est le module de Young E. C'est la loi de Hooke en action : σ = Eε. Tout ce que vous déformez ici est entièrement récupérable — déchargez la barre et elle revient à sa longueur d'origine sans déformation permanente. La région se termine à deux repères rapprochés : la limite de proportionnalité, où la droite cesse d'être parfaitement rectiligne, et juste au-dessus, la limite élastique, la dernière contrainte à partir de laquelle l'acier revient encore complètement à une déformation nulle. Pour le dimensionnement, c'est la région où vous voulez que votre structure vive.

2. Écoulement

Le matériau cesse de se comporter élastiquement et commence à s'écouler. L'acier doux laminé à chaud le fait de façon spectaculaire : il présente un point d'écoulement supérieur net, puis chute à un point d'écoulement inférieur et parcourt un plateau d'écoulement presque plat tandis que des bandes de Lüders balaient l'éprouvette. Comme le plateau est si plat et net, l'acier doux vous donne une limite d'élasticité f_y sans ambiguïté — vous la lisez directement. (Les aciers sans ce coude net ont besoin de la méthode du décalage à 0,2%, que nous traitons plus loin.)

3. Écrouissage

Passé le plateau, l'acier se renforce : sa structure interne se réarrange et il résiste de nouveau à davantage de charge, si bien que la courbe remonte une seconde fois jusqu'à son point le plus haut. Ce pic est la résistance ultime à la traction f_u — la contrainte conventionnelle maximale que le matériau supporte. La hauteur de cette montée au-dessus de l'écoulement est la résistance de réserve du matériau au-delà du premier écoulement.

4. Striction

Au pic s'installe une instabilité : la déformation se localise et un étranglement, ou col, visible se forme. Comme la section transversale se réduit désormais rapidement, la contrainte conventionnelle — toujours calculée sur l'aire initiale — commence à chuter, même si le matériau au niveau de l'étranglement continue de s'écrouir. Corrigée pour l'aire réelle, réduite, la contrainte vraie continue de monter jusqu'à la rupture. Cette distinction entre conventionnel et vrai déroute constamment les gens, alors gardez-la en tête.

5. Rupture

L'étranglement s'amincit jusqu'à ce que l'éprouvette se rompe. L'allongement total à la rupture — la longueur dont la barre s'est étirée avant de céder — est une mesure directe de sa ductilité. Un acier qui s'étire longuement avant la rupture vous avertit ; un acier fragile casse avec peu de préavis.

Cinq repères à retenir : la limite de proportionnalité (fin de la linéarité), la limite élastique (fin de la récupération totale), la limite d'élasticité (début de l'écoulement permanent), la résistance ultime à la traction (pic de la contrainte conventionnelle), et la rupture (la fin, et la mesure de la ductilité). Tout ce qui suit — la droite élastique résolue numériquement, l'écoulement par décalage, le dimensionnement élastique contre plastique — n'est que la mise en pratique de ces cinq régions.

La meilleure façon de ressentir la première région de la courbe, c'est de vraiment tracter un membre réel et d'observer les chiffres. C'est ce que nous avons fait — dans CalcSteel. Nous avons pris un véritable tirant en acier IPE 330 (section transversale A = 62,61 cm²), de 2 m de long, en nuance A36/MR250 (E = 200 GPa, f_y = 250 MPa), et nous l'avons tracté en traction pure avec le moteur EF à cinq niveaux de charge. À chaque niveau, nous avons relevé la contrainte σ = N/A et la déformation ε = δ/L, puis divisé l'une par l'autre.

Cinq points, une seule droite

• σ = 50 MPa → ε = 0,025% → allongement δ = 0,50 mm → E = 200,00 GPa
• σ = 100 MPa → ε = 0,050% → δ = 1,00 mm → E = 200,00 GPa
• σ = 150 MPa → ε = 0,075% → δ = 1,50 mm → E = 200,00 GPa
• σ = 200 MPa → ε = 0,100% → δ = 2,00 mm → E = 200,00 GPa
• σ = 250 MPa (= f_y) → ε = 0,125% → δ = 2,50 mm → E = 200,00 GPa

Voyez ce qui se passe : doublez la contrainte et la déformation double aussi ; la barre de 2 m s'allonge de 0,50 mm, puis 1,00, 1,50, 2,00, 2,50 mm en proportion parfaite. Le rapport σ/ε ne bouge jamais — il reste à 200,00 GPa avec cinq chiffres significatifs à chaque niveau. Ce rapport constant est la droite élastique au début de la courbe contrainte–déformation, et sa pente est le module de Young.

σ = Eε, et ce que signifient les unités

C'est la loi de Hooke sous sa forme d'ingénierie : σ = Eε. La contrainte σ est une force par unité de surface, exprimée en MPa (N/mm²). La déformation ε est une variation de longueur divisée par la longueur initiale — elle est sans dimension, c'est pourquoi nous l'exprimons en pourcentage (0,125% n'est autre que ε = 0,00125). Comme ε ne porte aucune unité, E hérite des unités de la contrainte, et pour l'acier de construction elle se situe autour de 200 GPa — la rigidité du matériau.

Changez de nuance et l'histoire garde la même forme, avec une pente presque identique — l'E du S355 est de 210 GPa contre 200 GPa pour l'A36, une différence de convention normative (ASTM ~200 / EN ~210), pas une différence de résistance. En répétant l'expérience identique sur le S355, le moteur a retrouvé 210,00 GPa à chaque niveau, de 71 MPa jusqu'à 355 MPa. Nuance supérieure, écoulement plus tardif — mais toujours une droite propre régie par E.

Une précision honnête sur ce qu'est le moteur. Le solveur EF de CalcSteel est un moteur linéaire-élastique : il vit exactement sur cette droite et reproduit E = σ/ε avec précision, ce qui explique pourquoi les cinq points ci-dessus sont si nets. La partie plastique de la courbe au-delà de l'écoulement est une propriété du matériau que les normes de dimensionnement traitent au moyen du module plastique — et c'est précisément là que nous allons ensuite, dans l'exemple de flexion (voir la section sur le module de résistance élastique contre plastique). Pour tout point encore en dessous de l'écoulement, cependant, la réponse du moteur et la loi de Hooke donnent la même réponse.

La limite d'élasticité est la contrainte à laquelle le comportement élastique se termine — le point où le matériau cesse de revenir complètement en arrière et commence à conserver une part de déformation permanente. Sur la courbe, c'est le sommet de la droite élastique, le coude. Tout ce qui est en dessous est récupérable ; tout ce qui est au-dessus ne l'est pas. Ce seul chiffre, f_y, est la valeur contre laquelle vous vérifiez presque tout dimensionnement structural.

Acier doux : lisez-la directement sur la courbe

L'acier doux laminé à chaud est généreux ici. Sa courbe présente un point d'écoulement supérieur et inférieur net suivi d'un plateau plat (la région des bandes de Lüders, où les fronts de glissement balaient l'éprouvette à contrainte à peu près constante). Comme le coude est si distinct, vous pouvez lire f_y directement — il n'y a aucune ambiguïté sur l'endroit où l'élasticité se termine et où l'écoulement commence.

Courbes arrondies : utilisez la limite conventionnelle d'élasticité à 0,2%

Beaucoup de matériaux ne vous donnent pas ce coin net. L'acier formé à froid, l'acier à haute résistance, l'acier inoxydable et l'aluminium arrondissent doucement le coude sans point d'écoulement distinct — la courbe se courbe simplement de façon progressive. Pour ceux-ci, vous définissez l'écoulement par convention à l'aide de la limite conventionnelle d'élasticité à 0,2% (R_p0,2) :

1. Tracez une droite parallèle à la pente élastique (pente E).
2. Décalez-la le long de l'axe des déformations de ε = 0,2%.
3. Là où cette droite décalée coupe la courbe, lisez la contrainte. Cette contrainte est la limite conventionnelle — la valeur que vous traitez ensuite comme f_y.

Le décalage de 0,2% n'est qu'une convention reproductible : il dit "la contrainte qui laisse derrière elle 0,2% de déformation permanente." Il permet de comparer, à conditions égales, un matériau à coude arrondi et un acier doux à coude net.

Déformation à l'écoulement par nuance, directement du catalogue de production

Une fois que vous connaissez f_y et E, la déformation à l'écoulement découle immédiatement de la droite élastique : ε_y = f_y/E. Directement issu du catalogue de matériaux de CalcSteel :

• A36/MR250 — E = 200 GPa, f_y = 250 MPa → ε_y = 0,125%
• S235 — E = 210 GPa, f_y = 235 MPa → ε_y = 0,112%
• A992 (Gr.50) — E = 200 GPa, f_y = 345 MPa → ε_y = 0,173%
• S355 — E = 210 GPa, f_y = 355 MPa → ε_y = 0,169%
• S460 — E = 210 GPa, f_y = 460 MPa → ε_y = 0,219%

Remarquez le schéma : un acier de nuance supérieure atteint simplement l'écoulement à une déformation plus élevée, car il monte plus haut sur la même droite avant de tourner au coude. Le moteur EF a confirmé exactement le cas MR250 — ε_y = 0,00125, correspondant pile à 250 MPa ÷ 200 GPa. La pente reste la même ; seule la hauteur du coude change — un point que nous soulignons nettement lorsque nous superposons toutes les nuances sur un seul graphique.

La courbe contrainte–déformation vous donne les limites du matériau — f_y et f_u — à partir de l'essai le plus simple qui soit : une seule éprouvette tractée dans une direction. Mais un point réel enfoui à l'intérieur d'une structure ne voit presque jamais une traction propre dans une seule direction. Il voit des contraintes normales et de cisaillement combinées agissant ensemble : contrainte axiale, contrainte de flexion et cisaillement, tout cela atterrissant à la fois sur le même petit élément d'acier.

Alors comment comparer cet état de contrainte 2D confus au chiffre unique d'écoulement que vous lisez sur la courbe ? Vous le réduisez. Le cercle de Mohr convertit tout état de contrainte 2D en ses contraintes principales (les contraintes normales maximale et minimale, sur les plans où le cisaillement s'annule) et son cisaillement maximal. Ces valeurs principales sont les chiffres que vous confrontez réellement à f_y — le pont honnête entre un essai de traction de laboratoire et un point dans un membre en service.

Essayez-le ici même. Entrez vos σ_x, σ_y et τ_xy et regardez le cercle, les contraintes principales et le cisaillement maximal se mettre à jour en direct. C'est illimité et gratuit, sans connexion requise pour les calculs — utilisez la calculatrice de cercle de Mohr intégrée ci-dessous et ramenez n'importe quel état de contrainte à quelque chose que vous pouvez comparer à la courbe.

Deux aciers peuvent partager la même limite d'élasticité et se comporter de façon complètement différente une fois qu'on les pousse au-delà. Ce qui les distingue, c'est la ductilité et la ténacité — les propriétés qui décident si un membre rompt avec un gémissement et une flèche visible, ou casse sans avertissement.

La ductilité est la mesure dans laquelle le matériau se déforme avant de rompre. Dans l'essai de traction, elle est rapportée de deux façons : l'allongement à la rupture (allongement en pourcentage d'une longueur de référence) et la réduction de section en pourcentage au niveau de l'étranglement. Les deux mesurent la même chose — jusqu'où le long de l'axe des déformations la courbe se déroule avant que l'éprouvette ne cède. Un acier ductile parcourt un long chemin vers la droite ; un acier fragile s'arrête tôt.

La ténacité est l'aire sous la courbe contrainte-déformation — l'énergie absorbée par unité de volume, en joules par mètre cube, jusqu'à la rupture. Elle combine la résistance (jusqu'où la courbe monte) avec la ductilité (jusqu'où elle se déroule). C'est pourquoi un plateau d'écoulement long et plat compte tant : il agrandit énormément l'aire pour très peu de contrainte supplémentaire, et cette aire est la réserve qu'une structure dépense pour absorber une surcharge, un impact ou un cycle sismique sans s'effondrer.

Résilience contre ténacité

Ne confondez pas les deux aires. Le petit triangle sous la droite élastique, jusqu'à l'écoulement, est le module de résilience — l'énergie que le matériau emmagasine et restitue sans déformation permanente. L'aire entière jusqu'à la rupture est la ténacité. Le dimensionnement élastique vit à l'intérieur du triangle de résilience ; le détaillage ductile est ce qui permet de puiser dans l'aire bien plus grande au-delà.

Le rapport f_u/f_y : votre réserve au-delà de l'écoulement

Un seul chiffre pratique capture la marge dont dispose un acier au-dessus du premier écoulement : le rapport entre la résistance ultime et la limite d'élasticité, f_u/f_y. Directement issu du catalogue de matériaux de CalcSteel :

• A36 / MR250 — f_y=250 MPa, f_u=400 MPa → f_u/f_y = 1,60
• S235 — f_y=235 MPa, f_u=360 MPa → f_u/f_y = 1,53
• A992 (Gr.50) — f_y=345 MPa, f_u=450 MPa → f_u/f_y = 1,30
• S355 — f_y=355 MPa, f_u=490 MPa → f_u/f_y = 1,38
• S460 — f_y=460 MPa, f_u=540 MPa → f_u/f_y = 1,17

Lisez le tableau de haut en bas et le compromis est sans équivoque : à mesure que la limite d'élasticité monte de 250 MPa à 460 MPa, le rapport de réserve chute de 1,60 à 1,17. L'acier à plus haute résistance s'écoule plus tard, mais il dispose proportionnellement de moins de marge entre le jour où il commence à s'écouler et le jour où il rompt. Cette réserve est exactement ce dont une structure redondante, hyperstatique, a besoin pour redistribuer la charge — pour transférer l'effort d'une fibre surchargée vers ses voisines avant que quoi que ce soit ne rompe.

Pourquoi la norme l'encadre

EN 1993-1-1 le rend explicite, exigeant que l'acier de construction satisfasse à la fois f_u/f_y ≥ 1,10 et ε_u ≥ 15·ε_y. En clair : le matériau doit gagner une résistance significative après l'écoulement, et il doit encore s'allonger de nombreuses fois sa déformation d'écoulement avant de rompre. Chaque nuance du tableau ci-dessus franchit ces limites — même le S460, à 1,17, se situe au-dessus du plancher de 1,10 — ce qui est précisément ce qui nous permet de dimensionner des structures en acier ductiles qui avertissent avant de rompre. Un membre ductile fléchit, se fissure et transfère la charge de façon visible ; le comportement fragile n'offre rien de cette courtoisie. Toute la philosophie du dimensionnement ductile repose sur la forme de cette courbe, et le rapport f_u/f_y en est le raccourci.

Voici le fait le plus mal compris à propos de l'acier de construction, et la courbe contrainte-déformation le règle en une seule image. Tracez A36/MR250, S235, S355 et S460 sur les mêmes axes et les droites élastiques sont presque coïncidentes — elles montent depuis l'origine avec presque exactement la même pente et ne se séparent que lorsque chacune atteint son propre point d'écoulement.

Cette pente est le module de Young E, et les valeurs du catalogue CalcSteel le disent clairement :

• A36 / MR250 — E = 200 GPa, s'écoule à f_y = 250 MPa (ε_y = 0,125%)
• S235 — E = 210 GPa, s'écoule à f_y = 235 MPa (ε_y = 0,112%)
• S355 — E = 210 GPa, s'écoule à f_y = 355 MPa (ε_y = 0,169%)
• S460 — E = 210 GPa, s'écoule à f_y = 460 MPa (ε_y = 0,219%)

Chacun de ces aciers a un E dans la bande étroite de 200–210 GPa. La rigidité est essentiellement la même dans toute la famille. Ce qui change d'une nuance à l'autre, c'est l'endroit où la droite cesse d'être droite — le point d'écoulement monte de 235 MPa à 460 MPa, doublant à peu près — tandis que la pente en dessous bouge à peine.

Une nuance supérieure achète de la résistance, pas de la rigidité

Disons-le clairement, car les ingénieurs se trompent constamment là-dessus : un acier à plus haute résistance n'est pas un acier plus rigide. La flèche est régie par E (et par le moment d'inertie de la section), et E est indépendant de la nuance. Remplacez une poutre S235 par une poutre S460 de même taille (toutes deux E = 210 GPa) et elle fléchira exactement de la même valeur sous la même charge — vous avez seulement élevé la contrainte à laquelle elle commence à s'écouler, pas la valeur de sa flèche. Si votre poutre échoue à une vérification de service, monter en nuance ne change rien ; vous devez modifier la géométrie, la hauteur ou la portée. Voir limites de flèche pour comprendre pourquoi cela surprend si souvent.

Ce qu'une nuance supérieure vous achète vraiment, c'est un point d'écoulement plus haut, de sorte qu'une section plus petite peut porter le même effort à l'état limite ultime (de résistance) — un acier plus léger et moins cher là où la résistance gouverne. Le hic, comme vu dans la section précédente, c'est que la résistance supplémentaire se paie en ductilité : f_u/f_y tombe de 1,60 pour l'A36 à 1,17 pour le S460. La droite s'écoule plus tard, mais elle a moins de réserve une fois qu'elle le fait.

Les aciers qui arrondissent le coude

L'acier doux laminé à chaud donne un point d'écoulement net, indéniable. Les aciers formés à froid, trempés à haute résistance et inoxydables, non — le travail à froid et l'alliage arrondissent le coude en une courbe lisse sans plateau plat. Sur le graphique superposé, ils se tracent comme une ligne se courbant doucement sans coin évident, ce qui explique exactement pourquoi ils se lisent avec la limite conventionnelle d'élasticité à 0,2% de la section précédente plutôt qu'un écoulement observé. La rigidité reste ~200–210 GPa ; seule la forme de la transition change. (Si vous pesez le formé à froid contre le laminé à chaud pour un projet, acier laminé à chaud contre formé à froid détaille les différences pratiques.)

La conclusion à retenir de ce graphique : choisissez une nuance pour gagner un argument de résistance, jamais de rigidité. Sur un seul graphique contrainte-déformation, les nuances partagent une droite élastique et ne diffèrent que par la hauteur qu'elles atteignent avant le coude.

Tout ce qui précède concernait une éprouvette tractée en ligne droite. Voyez maintenant la même courbe réapparaître à l'intérieur d'une poutre. Quand une section fléchit, ses fibres se déforment proportionnellement à leur distance à l'axe neutre — de sorte que la droite élastique et le plateau plastique de la courbe contrainte-déformation se transposent directement sur la façon dont une poutre s'écoule, et sur les deux modules de résistance avec lesquels vous la dimensionnez.

Premier écoulement : le module élastique S_x

Chargez une poutre doucement et la contrainte de flexion varie linéairement sur la hauteur, culminant à la fibre la plus extérieure. Augmentez le moment jusqu'à ce que cette fibre extrême atteigne tout juste f_y — c'est l'instant exact où le point le plus extérieur quitte la droite élastique pour entrer dans le coude. C'est le premier écoulement, et le moment qui le provoque est

M_y = S_x · f_y, où S_x est le module de résistance élastique.

Pour un IPE 330, le moteur de CalcSteel donne S_x = 686 cm³, donc avec f_y = 250 MPa :

M_y = 686 cm³ × 250 MPa = 171,5 kN·m.

À ce moment, seules les fibres supérieure et inférieure sont à l'écoulement ; tout ce qui est plus proche de l'axe neutre est encore élastique et dispose d'une capacité de réserve. (Pour une vérification de bon sens, le moteur a fait tourner un IPE 330 sur appuis simples à M = 45 kN·m et a renvoyé une contrainte de fibre extrême σ = M/S_x = 65,6 MPa — bien en dessous de l'écoulement, et correspondant exactement au calcul manuel.)

Rotule plastique complète : le module plastique W_pl

Continuez à charger au-delà du premier écoulement et le plateau plastique fait son travail : la zone écoulée s'étend vers l'intérieur depuis les deux faces tandis que la contrainte à chaque fibre écoulée se maintient à f_y. Quand la section entière a atteint l'écoulement — un bloc de contraintes entièrement rectangulaire, traction d'un côté, compression de l'autre — la poutre forme une rotule plastique à

M_p = W_pl · f_y, où W_pl est le module de résistance plastique.

Pour le même IPE 330, W_pl ≈ 806 cm³, donc :

M_p ≈ 806 cm³ × 250 MPa ≈ 201,6 kN·m.

Le facteur de forme, c'est le plateau, quantifié

Comparez les deux : 201,6 contre 171,5 kN·m. La section porte environ 18% de moment en plus après le premier écoulement avant de former une rotule. Ce bonus est le facteur de forme :

W_pl / S_x ≈ 806 / 686 ≈ 1,18.

Les profilés I laminés autour de l'axe fort se situent à peu près entre 1,12 et 1,18. Ces 18% ne sont pas de l'argent gratuit — c'est le plateau plastique de la courbe contrainte-déformation, encaissé au niveau de la section. Sans plateau ductile, la fibre extrême romprait au premier écoulement et il n'y aurait rien à redistribuer ; parce que l'acier doux s'écoule à contrainte constante, les fibres internes ont le temps de rattraper et la section entière fait sa part.

Quel module vous êtes autorisé à utiliser

Vous ne pouvez pas toujours compter sur le facteur de forme. Le fait qu'une section puisse réellement atteindre M_p dépend de sa classification — de l'élancement de ses semelles et de son âme :

• Les sections de Classe 1 et 2 (compactes) peuvent tourner suffisamment pour se plastifier entièrement, elles peuvent donc être dimensionnées plastiquement en utilisant W_pl.
• Les sections de Classe 3 et 4 (élancées) flambent localement avant que le plateau ne se propage, elles sont donc plafonnées au premier écoulement et limitées à S_x (ou à un module efficace, pour la Classe 4).

En pratique, vous dimensionnez une poutre en exigeant que le module satisfasse W ≥ M / f_yd — en utilisant W_pl pour une section compacte, S_x pour une section élancée, et la limite d'élasticité de calcul f_yd. Cette seule inégalité est la courbe contrainte-déformation transformée en règle de dimensionnement. Pour approfondir l'origine de ces modules et la façon dont l'effort axial entame la capacité en flexion, voir module de résistance expliqué et flexion composée (axiale et flexion), et essayez les chiffres vous-même dans la calculatrice de moment d'inertie.

Tout ce qui précède a vécu sur un graphique idéalisé. Mettons maintenant dessus un véritable membre structural. Nous avons demandé au moteur EF de CalcSteel de résoudre un portique — portée de 12 m, poteaux de 6 m à l'égout, pente de toiture de 10°, bases encastrées — sous charge gravitaire sur les traverses plus un vent latéral. Ce portique est hyperstatique, donc il n'existe aucun raccourci en forme fermée : le moteur assemble la matrice de rigidité et la résout, exactement comme on voudrait qu'un véritable outil de dimensionnement le fasse.

Le membre dimensionnant est la traverse IPE 330. À la section critique, le moteur rapporte un moment fléchissant de pointe de 141,3 kN·m accompagné de 23,5 kN d'effort axial. Nous transformons ces sollicitations en contrainte de fibre extrême en additionnant les contributions de flexion et d'effort axial :

• Terme de flexion : σ = M / S_x = 206,0 MPa (avec S_x = 686 cm³ pour l'IPE 330)
• Terme axial : σ = N / A = 3,8 MPa
• Contrainte combinée de fibre extrême : 206,0 + 3,8 = 209,8 MPa

Face à une limite d'élasticité de f_y = 250 MPa, l'utilisation est σ/f_y = 209,8 / 250 = 0,84. Autrement dit, la traverse travaille à 84% de l'écoulement.

Placez maintenant cela sur la courbe contrainte–déformation. 84% de l'écoulement se situe confortablement sur la droite élastique — bien en dessous du coude où commence le premier écoulement. Le membre est rigide, entièrement récupérable, et conserve encore une réserve avant même de commencer à s'écouler, sans parler de s'écrouir ou de striction. C'est précisément la région de fonctionnement dans laquelle les normes veulent qu'un membre principal vive.

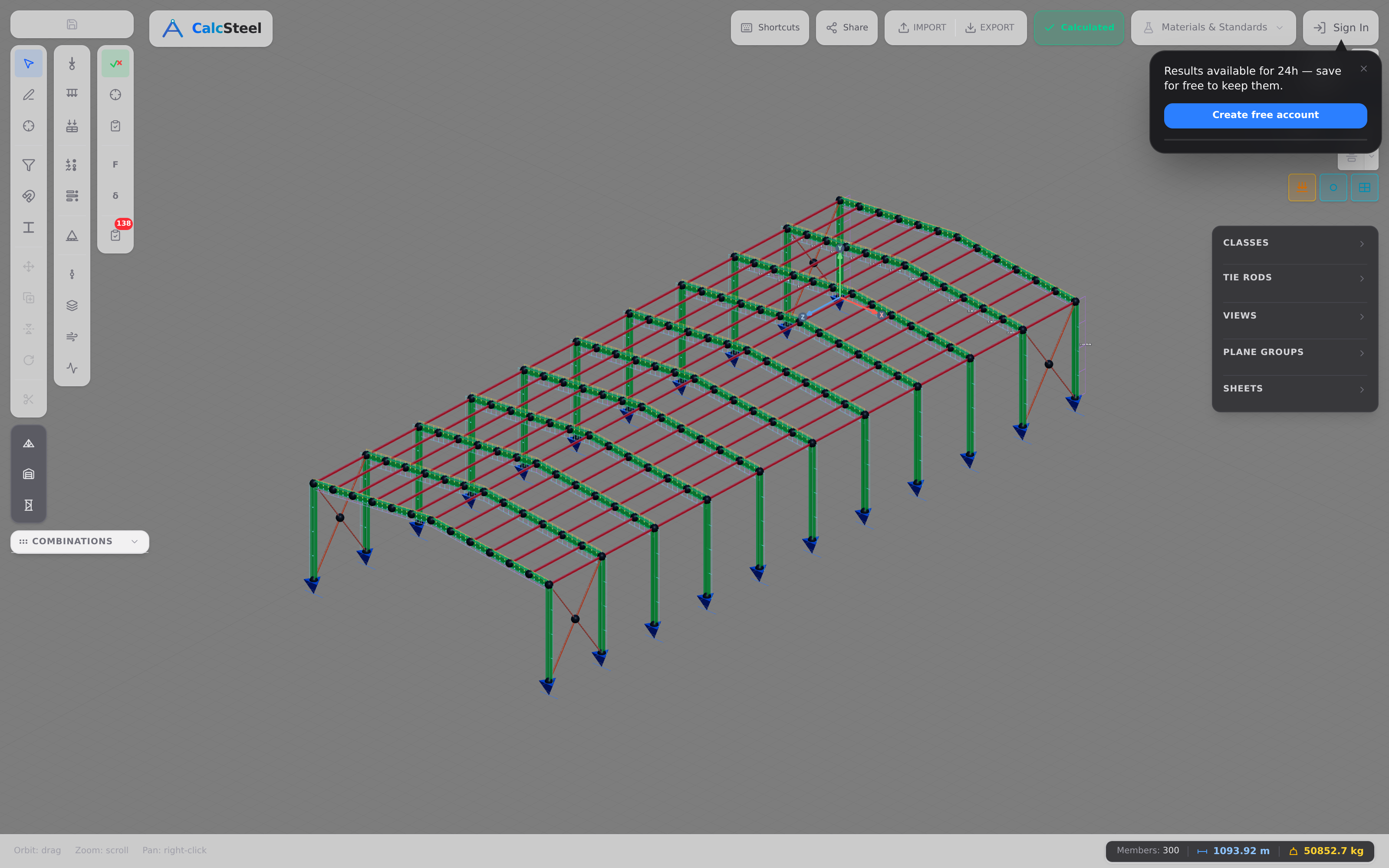

Voici la partie qui rend l'abstraction concrète : les couleurs vertes d'utilisation de l'éditeur sont littéralement “l'endroit où chaque membre se situe sur la courbe contrainte–déformation”. Un membre vert est sur la droite élastique ; à mesure que l'utilisation grimpe vers 1,0, la couleur se réchauffe, vous indiquant que la fibre extrême s'approche du point d'écoulement que nous avons défini plus tôt dans cet article. Le graphique et le bâtiment sont la même image, dessinée deux fois.

La vérification combinée M/S_x + N/A présentée ici est l'interaction axial-plus-flexion sous sa forme la plus simple ; pour l'histoire complète de la vérification d'unité, voir flexion composée (axiale & flexion). Et c'est le même moteur EF gratuit et natif du navigateur que vous pouvez piloter vous-même — construisez un portique, chargez-le, et observez chaque membre se colorer selon sa propre place sur la courbe.

La courbe contrainte–déformation est simple à tracer et étonnamment facile à mal lire. Voici les six erreurs que nous rencontrons le plus souvent, suivies des questions de longue traîne que se posent réellement ingénieurs et étudiants.

Six idées reçues à désapprendre

1. Confondre résistance et rigidité. Une nuance supérieure ne réduit pas la flèche. La flèche est régie par le module élastique E, et tout acier de construction partage essentiellement le même E ≈ 200–210 GPa. Remplacer une poutre S235 par une poutre S460 (toutes deux E = 210 GPa) élève le point d'écoulement, mais la droite élastique a la même pente — la poutre fléchit exactement de la même valeur. Voir limites de flèche.
2. Confondre limite de proportionnalité, limite élastique et point d'écoulement. La limite de proportionnalité est l'endroit où σ cesse d'être linéaire en ε ; la limite élastique est la contrainte la plus élevée qui se récupère encore totalement ; le point d'écoulement est l'endroit où débute un écoulement plastique appréciable. Dans l'acier doux, ils sont proches les uns des autres, ce qui explique qu'on les confonde — mais ce sont trois définitions distinctes.
3. Oublier le décalage de 0,2%. Les alliages formés à froid, à haute résistance, inoxydables et d'aluminium ont un coude arrondi sans écoulement net à lire. Vous devez construire la limite conventionnelle d'élasticité à 0,2% (R_p0,2) plutôt que d'estimer à l'œil un plateau qui n'existe pas.
4. Confondre contrainte conventionnelle et contrainte vraie après la striction. Une fois qu'un étranglement se forme, la contrainte conventionnelle (force ÷ aire initiale) chute, donc la courbe s'infléchit après la résistance ultime à la traction. La contrainte vraie (force ÷ aire réelle, qui rétrécit) continue de monter jusqu'à la rupture. Le matériau ne s'affaiblit pas — c'est l'aire qui diminue.
5. Supposer que l'acier à haute résistance est toujours “meilleur”. Il s'écoule plus tard, mais il est généralement moins ductile : le rapport f_u/f_y chute de 1,60 pour l'A36 à 1,17 pour le S460. Moins de réserve au-delà de l'écoulement signifie moins d'avertissement avant la rupture.
6. Lire f_y sur la courbe sans vérifier que la section peut l'atteindre. Le moment plastique M_p = W_pl·f_y n'existe que si la section transversale est compacte (classe 1/2). Une section élancée flambe localement et est plafonnée près du premier écoulement — le plateau du matériau est réel, mais la forme ne peut pas l'exploiter. Voir module de résistance.

Questions fréquentes

Le module de Young est-il le même pour tout acier ? Presque, oui. Les aciers de construction se regroupent autour de E ≈ 200–210 GPa quelle que soit la nuance — notre moteur EF a retrouvé exactement 200,00 GPa pour l'A36/MR250 et 210,00 GPa pour le S355. L'acier à plus haute résistance n'est pas plus rigide ; il s'écoule simplement à une contrainte plus élevée.

Qu'est-ce que la limite conventionnelle d'élasticité à 0,2% ? C'est la limite d'élasticité pratique pour les matériaux sans point d'écoulement net. Vous tracez une droite parallèle à la pente élastique, décalée d'une déformation de 0,2%, et vous lisez où elle coupe la courbe. Cette intersection, R_p0,2, est utilisée comme f_y dans le dimensionnement.

Pourquoi la courbe conventionnelle descend-elle après la résistance ultime à la traction ? Parce qu'un étranglement local se forme et que la section transversale rétrécit, mais la contrainte conventionnelle est toujours calculée sur l'aire initiale. Divisez la même force (ou une force légèrement décroissante) par une aire vraie plus petite et la contrainte vraie continue de monter — seule la comptabilité fait descendre la courbe conventionnelle.

L'acier à plus haute résistance fléchit-il moins ? Non. La flèche dépend de E et du moment d'inertie de la section, tous deux indépendants de la nuance. L'acier à plus haute résistance vous permet de porter plus de charge avant l'écoulement, mais à charge et section identiques, il fléchit de la même valeur.

Retenez ces cinq points et vous pourrez lire n'importe quelle courbe contrainte–déformation de l'acier — et savoir ce qu'elle signifie pour une structure réelle.

1. La courbe est l'empreinte digitale du matériau. Un seul essai de traction fixe E (rigidité), f_y (écoulement), f_u (résistance ultime) et la ductilité, tout à la fois, sur cinq régions : droite élastique, écoulement, écrouissage, striction, rupture.
2. La droite élastique est la loi de Hooke, et le moteur vit sur elle. σ = Eε avec E retrouvé à 200,00 GPa (A36) et 210,00 GPa (S355) à chaque niveau de charge — un solveur EF linéaire-élastique reproduit la droite exactement.
3. Même rigidité, résistances différentes. Tout acier de construction partage E ≈ 200–210 GPa ; une nuance supérieure achète un point d'écoulement plus haut, pas moins de flèche — et vous coûte généralement de la ductilité (f_u/f_y tombe de 1,60 à 1,17).
4. Le plateau, c'est la capacité de dimensionnement. Premier écoulement M_y = S_x·f_y = 171,5 kN·m ; la rotule plastique complète M_p = W_pl·f_y ≈ 201,6 kN·m pour un IPE 330 — environ 18% de plus, grâce au plateau plastique de la courbe.
5. Les membres réels se situent quelque part sur la courbe. La traverse du portique à σ = 209,8 MPa, utilisation 0,84, est sur la droite élastique en dessous du coude — et les couleurs vertes de l'éditeur vous montrent exactement cela, membre par membre.

Essayez-le vous-même — gratuitement

La courbe donne les limites ; un état de contrainte réel donne les chiffres. Utilisez la calculatrice de cercle de Mohr pour transformer n'importe quel état de contrainte 2D en ses contraintes principales et son cisaillement maximal — illimitée et gratuite, sans connexion requise pour les calculs. Puis construisez la structure entière dans CalcSteel, une solution de dimensionnement et d'analyse de l'acier réellement gratuite et native du navigateur, dotée d'un véritable moteur EF, et observez chaque membre se colorer selon sa propre place sur la courbe contrainte–déformation.
