Moment d'inertie : pourquoi la forme d'une poutre l'emporte sur le poids

Le moment d'inertie (aussi appelé moment quadratique, symbole I) est une propriété géométrique qui mesure comment l'aire d'une section transversale est répartie par rapport à un axe. Plus le matériau est éloigné de l'axe, plus il contribue à I — et cette contribution croît avec le carré de la distance.

Pour un rectangle de largeur b et de hauteur h :

I = bh³ / 12

Le cube dans h³ est l'idée clé : doubler la hauteur multiplie le moment d'inertie par huit (2³ = 8), alors que doubler la largeur ne fait que le doubler. C'est pourquoi les profilés d'acier de construction sont hauts et étroits — pas courts et larges.

Le moment d'inertie apparaît dans deux des équations les plus importantes du génie civil :

• Flèche de la poutre : δ = 5wL⁴ / (384EI). La flèche est inversement proportionnelle à I — doublez I, divisez la flèche par deux.
• Flambement du poteau : P_cr = π²EI / (KL)². La charge critique de flambement est directement proportionnelle à I.

Dans les tables de dimensionnement de l'acier, le moment d'inertie est indiqué comme I_x (par rapport à l'axe fort, l'axe principal de flexion) et I_y (par rapport à l'axe faible). Pour un profilé en I, I_x est typiquement 5–12× plus grand que I_y car les semelles sont éloignées de l'axe x mais proches de l'axe y.

Pour les profilés laminés standard (W, S, HP, C, L, HSS), il n'est jamais nécessaire de calculer I à partir de zéro — les valeurs sont tabulées dans l'AISC Steel Construction Manual, dans les tables de profilés européens (IPE, HEB, HEA) ou dans les tables indiennes (ISMB, ISMC). Des logiciels comme CalcSteel stockent ces valeurs dans leur base de données de profilés, et vous pouvez obtenir I, S et r pour n'importe quel profilé standard ou personnalisé instantanément avec la calculatrice de moment d'inertie gratuite — sans inscription.

Mais comprendre le calcul développe l'intuition. Pour un profilé en I, I_x se calcule grâce au théorème des axes parallèles :

I_x = I_web + 2 × (I_flange + A_flange × d²)

où d est la distance entre le centroïde de la semelle et l'axe neutre de la section. Le terme A_flange × d² (le « terme de transfert ») domine — pour un profilé W typique, 85–95% de I_x provient des semelles, et la majeure partie de cela vient du terme de transfert, pas de l'inertie propre des semelles.

Pour un W410×60 : chaque semelle mesure 178 mm × 12.8 mm à environ ±197 mm du centroïde. Le terme de transfert seul donne 2 × (178 × 12.8) × 197² = 2 × 2 278 × 38 809 = 177 × 10⁶ mm⁴ — soit 82% du I_x total = 216 × 10⁶ mm⁴. Les 18% restants viennent de l'âme et de l'inertie propre des semelles (bh³/12).

Cette arithmétique explique pourquoi plus haut est plus rigide : augmenter la hauteur éloigne les semelles de l'axe neutre, et I croît avec d². Cela explique aussi pourquoi retirer de l'aire de semelle (comme dans une poutre entaillée) dégrade le moment d'inertie bien plus que retirer de l'aire d'âme.

Dans une poutre, le moment d'inertie contrôle deux choses : la flèche et la distribution des contraintes.

Flèche. Pour une poutre simplement appuyée avec charge uniforme : δ_max = 5wL⁴ / (384EI). Le E (module d'élasticité) vaut 200 000 MPa pour tous les aciers de construction — vous ne pouvez pas le changer. La seule propriété de section que vous pouvez modifier est I. Une poutre avec un I deux fois plus grand fléchit deux fois moins, toutes choses égales par ailleurs.

Pour un W410×60 (I_x = 216 × 10⁶ mm⁴) sur une portée de 8 m avec une charge de service de 20 kN/m : δ = 5 × 20 × 8 000⁴ / (384 × 200 000 × 216 × 10⁶) = 12.2 mm. La limite L/360 est de 22.2 mm — confortable.

Mais en passant à un W310×33 (I_x = 65 × 10⁶ mm⁴, bien plus léger mais moins haut) : δ = 5 × 20 × 8 000⁴ / (384 × 200 000 × 65 × 10⁶) = 40.6 mm. Soit L/197 — bien au-delà de la limite L/360. La poutre plus légère ne fonctionne pas, non par manque de résistance, mais parce qu'elle fléchit trop.

Distribution des contraintes. La contrainte de flexion en fibre extrême est σ = M × c / I, où c est la distance jusqu'à la fibre extrême. Le rapport I/c est le module de résistance élastique S_x. Un I plus élevé (pour la même hauteur) signifie un S_x plus élevé et une contrainte plus faible. C'est pourquoi les profilés plus lourds de la même famille de hauteur (W410×60 vs W410×46) ont une capacité de moment plus élevée — ils ont des semelles plus épaisses, ce qui augmente I plus que cela n'augmente c.

Chaque section transversale possède deux moments d'inertie principaux : I_x (par rapport à l'axe horizontal x, l'axe fort ou principal) et I_y (par rapport à l'axe vertical y, l'axe faible ou secondaire).

Pour un profilé en I, les semelles sont éloignées de l'axe x mais proches de l'axe y. Cette asymétrie géométrique crée un rapport considérable entre I_x et I_y :

• W410×60 : I_x = 216 × 10⁶ mm⁴, I_y = 20.5 × 10⁶ mm⁴. Rapport : 10.5×.
• W200×27 : I_x = 25.8 × 10⁶ mm⁴, I_y = 3.32 × 10⁶ mm⁴. Rapport : 7.8×.

Ce rapport a des implications profondes en dimensionnement :

• Flexion des poutres : les profilés en I sont conçus pour fléchir autour de l'axe fort. Une poutre chargée autour de l'axe faible gaspille 80–90% de son efficacité matérielle.
• Flambement du poteau : un poteau flambe autour de son axe le plus faible (I le plus petit), sauf s'il est contreventé. Le moment d'inertie de l'axe faible I_y et le rayon de giration correspondant r_y = √(I_y/A) déterminent le facteur de longueur effective K et l'élancement KL/r_y.
• Déversement (flambement latéral avec torsion) : la capacité au déversement dépend de I_y, J (constante de torsion) et C_w (constante de gauchissement). Les profilés avec un I_y faible par rapport à I_x sont plus susceptibles au déversement.

Les profilés creux (HSS, RHS, CHS) ont I_x ≈ I_y, ce qui les rend idéaux pour les poteaux (résistance au flambement égale dans les deux directions) et pour les barres soumises à la flexion biaxiale ou à la torsion.

La réponse dépend de si vous voulez l'I_x absolu (le profilé le plus rigide disponible) ou l'I_x par unité de poids (le profilé le plus efficace).

I_x absolu le plus élevé dans le manuel AISC : le W44×335 (W1100×335 en métrique) avec I_x ≈ 8 710 × 10⁶ mm⁴. C'est un monstre — 1 118 mm de haut, 335 kg/m. Utilisé pour les poutres de transfert à grande portée, les chemins de roulement de ponts roulants et les poutres principales de ponts.

I_x par poids le plus élevé : les profilés W hauts et légers comme le W610×82 (I_x/poids = 762/82 = 9.3 × 10⁶ mm⁴ par kg/m) surpassent les profilés bas et lourds comme le W310×67 (145/67 = 2.2). La règle empirique : augmentez la hauteur avant d'augmenter le poids. Un profilé plus haut place davantage de matériau loin de l'axe neutre, ce qui maximise le terme de transfert dans le théorème des axes parallèles.

Dans les profilés européens, la famille IPE (semelle étroite) offre un excellent I_x/poids pour les poutres, tandis que la famille HEB (semelle large) offre un meilleur I_y/poids pour les poteaux. CalcSteel vous permet de trier les profilés par I_x, poids, ou le rapport I_x/poids pour trouver le profilé optimal pour votre application.

Les profilés en I et les profilés creux représentent deux stratégies différentes de répartition du matériau :

Les profilés en I concentrent le matériau dans les semelles (loin de l'axe x) pour maximiser I_x. L'âme est fine — elle reprend le cisaillement mais contribue peu à I_x. Résultat : I_x très élevé par kg, mais I_y beaucoup plus faible.

Les profilés creux (RHS, SHS, CHS) répartissent le matériau uniformément sur les quatre côtés. Résultat : I_x ≈ I_y, plus une rigidité torsionnelle élevée (J est 100–1000× supérieur à celui des profilés en I). Mais pour le même poids, I_x est plus faible que celui d'un profilé en I car le matériau est « gaspillé » près de l'axe neutre (les parois latérales).

Comparaison numérique à ~60 kg/m :

• W410×60 : I_x = 216 × 10⁶ mm⁴, I_y = 20.5 × 10⁶ mm⁴. Rapport I_x/I_y = 10.5.
• HSS 254×254×9.5 (≈59 kg/m) : I_x = I_y ≈ 89 × 10⁶ mm⁴. Rapport = 1.0.

Le profilé en I gagne sur I_x par 2.4×. Le profilé creux gagne sur I_y par 4.3×. Ce compromis entre profilés creux et profilés en I oriente les décisions de dimensionnement :

• Utilisez des profilés en I pour les poutres fléchissant autour d'un seul axe (poutres de plancher, pannes).
• Utilisez des profilés creux pour les poteaux (résistance au flambement égale), les barres en torsion (J élevé) et les éléments architecturaux apparents (aspect net, sans semelles ouvertes).

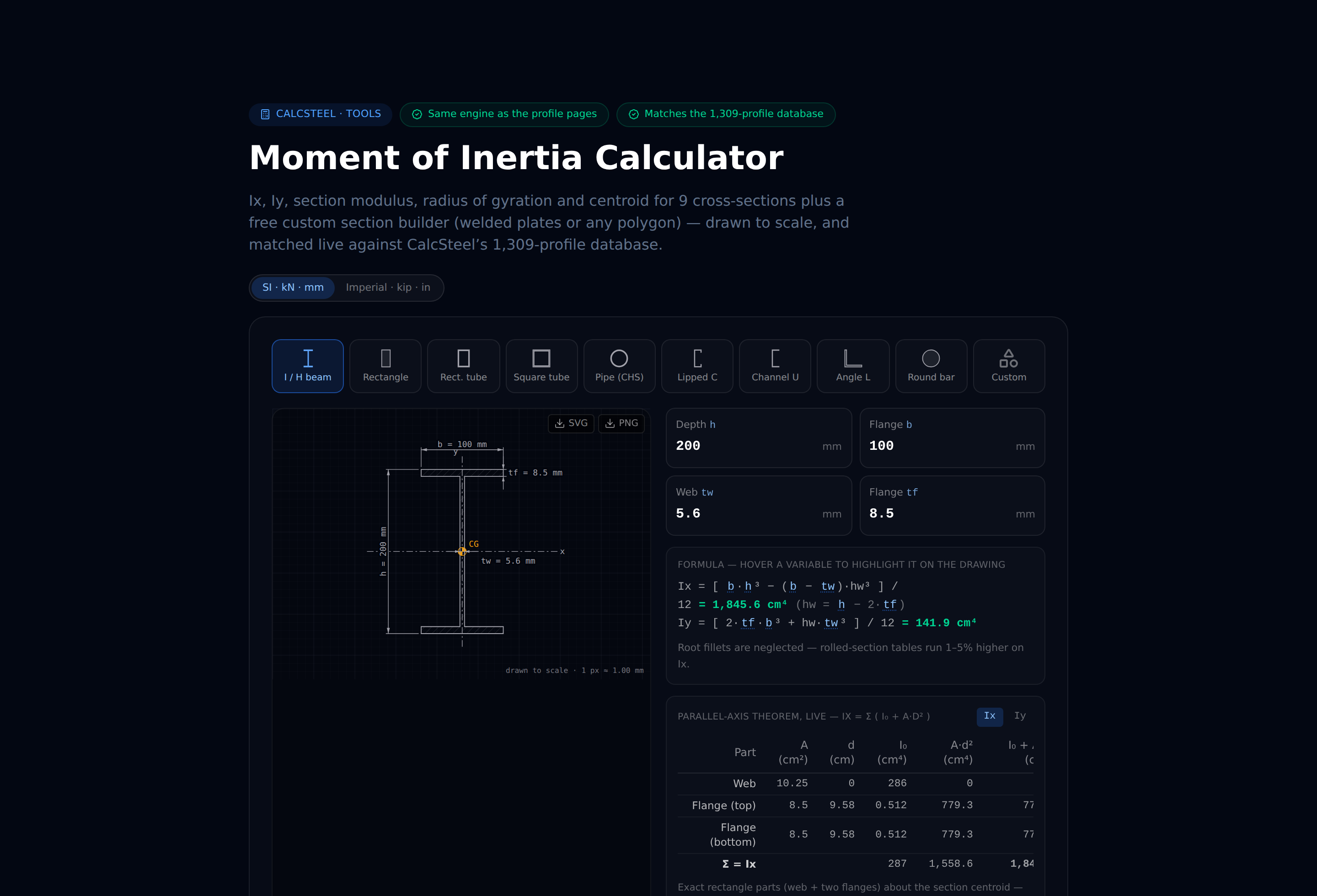

CalcSteel stocke l'ensemble complet des propriétés de section pour chaque profilé de sa base de données — AISC (W, S, HP, HSS, C, L), européens (IPE, HEB, HEA, UPN), indiens (ISMB, ISMC, ISLB) et brésiliens (NBR 6355 formés à froid). Voici comment y accéder :

Dans le navigateur de profilés : cliquez sur le nom du profilé dans le panneau Propriétés pour ouvrir la base de données de sections. Vous pouvez filtrer par famille (W, IPE, HSS, etc.) et trier par n'importe quelle propriété — y compris I_x, I_y, poids ou Z_x. Le tableau affiche toutes les propriétés en un coup d'œil : A, d, b_f, t_f, t_w, I_x, I_y, S_x, S_y, Z_x, Z_y, r_x, r_y, J et C_w.

Dans le panneau de vérification du dimensionnement : après avoir exécuté l'analyse, ouvrez la vérification de dimensionnement de n'importe quelle barre. Les propriétés de section utilisées dans la vérification s'affichent à côté des calculs, afin que vous puissiez suivre exactement comment I_x alimente la vérification de flèche ou comment r_y alimente l'élancement de flambement.

Tri par I_x/poids : pour le pré-dimensionnement, triez le tableau des profilés par I_x en ordre décroissant et cherchez le profilé le plus léger qui respecte votre exigence de flèche. Cela est plus rapide que par essais successifs et garantit que vous ne surdimensionnez pas.

CalcSteel prend également en charge les profilés personnalisés : si vous avez une section composée (poutre reconstituée soudée, double cornière, etc.), vous pouvez saisir les dimensions et CalcSteel calcule automatiquement I_x, I_y et toutes les propriétés dérivées.

Calculons I_x pour un W410×60 à partir de ses propriétés dimensionnelles et vérifions-le par rapport à la valeur tabulée.

Dimensions : d = 407 mm (hauteur totale), b_f = 178 mm (largeur de la semelle), t_f = 12.8 mm (épaisseur de la semelle), t_w = 7.7 mm (épaisseur de l'âme), h = d − 2t_f = 407 − 25.6 = 381.4 mm (hauteur libre de l'âme).

Étape 1 — Inertie de la semelle par rapport à son propre centroïde. Chaque semelle est un rectangle b_f × t_f : I_flange,own = b_f × t_f³ / 12 = 178 × 12.8³ / 12 = 31 127 mm⁴ ≈ 0.031 × 10⁶ mm⁴. Minuscule — c'est négligeable.

Étape 2 — Terme de transfert de la semelle. Distance entre le centroïde de la section et le centroïde de la semelle : d_f = (d − t_f)/2 = (407 − 12.8)/2 = 197.1 mm. A_flange = b_f × t_f = 178 × 12.8 = 2 278 mm². Terme de transfert : A × d² = 2 278 × 197.1² = 88.5 × 10⁶ mm⁴. Pour deux semelles : 177 × 10⁶ mm⁴.

Étape 3 — Inertie de l'âme. I_web = t_w × h³ / 12 = 7.7 × 381.4³ / 12 = 35.6 × 10⁶ mm⁴.

Étape 4 — Total. I_x = 2 × (I_flange,own + A_flange × d_f²) + I_web = 2 × (0.031 + 88.5) + 35.6 = 177.1 + 35.6 = 212.7 × 10⁶ mm⁴.

La valeur tabulée est de 216 × 10⁶ mm⁴. La petite différence (~1.5%) provient des raccordements (rayons de raccordement) à la jonction âme-semelle, qui ajoutent de l'aire loin du centroïde. La valeur du manuel tient compte des raccordements ; notre modèle simplifié en rectangles ne le fait pas.

À retenir : 82% de I_x provient des termes de transfert des semelles. L'âme ne contribue qu'à hauteur de 17%, et l'inertie propre des semelles (bh³/12) est négligeable. C'est pourquoi ajouter ne serait-ce que 1–2 mm d'épaisseur de semelle augmente considérablement I_x — et pourquoi couper ou entailler une semelle est si préjudiciable à la rigidité.
