Poteau vs Poutre vs Contreventement : un portique, trois fonctions

Commencez par ce que chaque membre fait, car le reste en découle. Un poteau est un membre vertical de compression : sa tâche principale est de recueillir le poids accumulé par les étages supérieurs et de le conduire directement jusqu'à la fondation. Une poutre franchit horizontalement la portée entre appuis et résiste à la flexion — la charge tend à la faire fléchir, mettant une face en traction et l'autre en compression. Un contreventement est la diagonale qui triangule le portique pour qu'il ne se penche pas sous le vent ou un séisme.

La façon simple de s'en souvenir : poteaux et poutres forment le système de gravité qui conduit le poids vers le bas, tandis que les contreventements forment le système latéral qui conduit la charge horizontale jusqu'au sol. Le portique principal poutres-poteaux est optimisé pour la gravité, mais sa résistance à être poussé latéralement est souvent insuffisante à elle seule — ce qui explique précisément pourquoi les contreventements existent.

La raison pour laquelle ces membres sont conçus différemment est qu'ils rompent différemment. Un poteau court et trapu s'écrase simplement lorsque la contrainte atteint la limite d'élasticité de l'acier. Mais un poteau élancé rompt bien plus tôt par flambement — il se courbe latéralement et perd sa stabilité bien avant que le matériau n'atteigne son seuil de plastification. Un contreventement tendu n'a pas ce problème : on ne peut pas faire flamber quelque chose que l'on tire, donc un contreventement en traction peut développer toute sa capacité d'élasticité.

C'est pourquoi les ingénieurs disent que le flambement est un problème de stabilité, pas un problème de résistance. Le résultat classique d'Euler l'exprime sans détour : la charge critique de flambement ne dépend que de la rigidité (le module E) et de la géométrie (le moment d'inertie I et la longueur), pas de la résistance de l'acier. Rendez un poteau plus élancé et sa capacité s'effondre alors même que le matériau reste inchangé. Cette seule observation explique pourquoi poteaux, poutres et contreventements reçoivent chacun leur propre vérification.

Les mathématiques derrière ces membres sont étonnamment anciennes. Galilée a fait la première tentative documentée d'une théorie de résistance des poutres en 1638 (son résultat était environ trois fois trop élevé car il supposait une contrainte uniforme et une rotation autour de la base de la section). Jacob Bernoulli a postulé en 1705 que la courbure d'une poutre est proportionnelle à son moment fléchissant. Vers 1750, Leonhard Euler et Daniel Bernoulli ont assemblé ce que l'on appelle aujourd'hui la théorie des poutres d'Euler–Bernoulli, et en 1744 Euler a déduit la charge critique de flambement d'un poteau. Navier a achevé la théorie des poutres à la limite élastique utilisée par les ingénieurs en exercice en 1826.

Pourtant, la formule du poteau a trouvé peu d'usage pratique pendant bien plus d'un siècle. Les structures du XVIIIe siècle utilisaient des membres trapus et fragiles dont les charges de rupture réelles se situaient bien en dessous de la prédiction d'Euler, si bien que les ingénieurs praticiens en avaient peu l'utilité — et les expérimentateurs ultérieurs (Lamarle en 1845, Considère en 1889) ont dû cartographier où la formule élastique s'appliquait réellement. Ce n'est que lorsque la construction en acier (et plus tard l'aviation) a produit des membres de compression véritablement élancés que la théorie du flambement d'Euler est devenue indispensable. La forme moderne du contreventement est arrivée encore plus tard : le contreventement à flambement restreint (BRB) a été développé au Japon par Nippon Steel à la fin des années 1980 sous la marque Unbonded Brace, et a été installé pour la première fois aux États-Unis en 1999, à l'UC Davis.

Les normes modernes de l'acier réduisent chaque membre à une relation demande/capacité : on calcule la force que le membre doit supporter, on calcule la capacité que la norme autorise, et on exige que le rapport reste à 1.0 ou en dessous. La formule de capacité est ce qui change selon le type de membre.

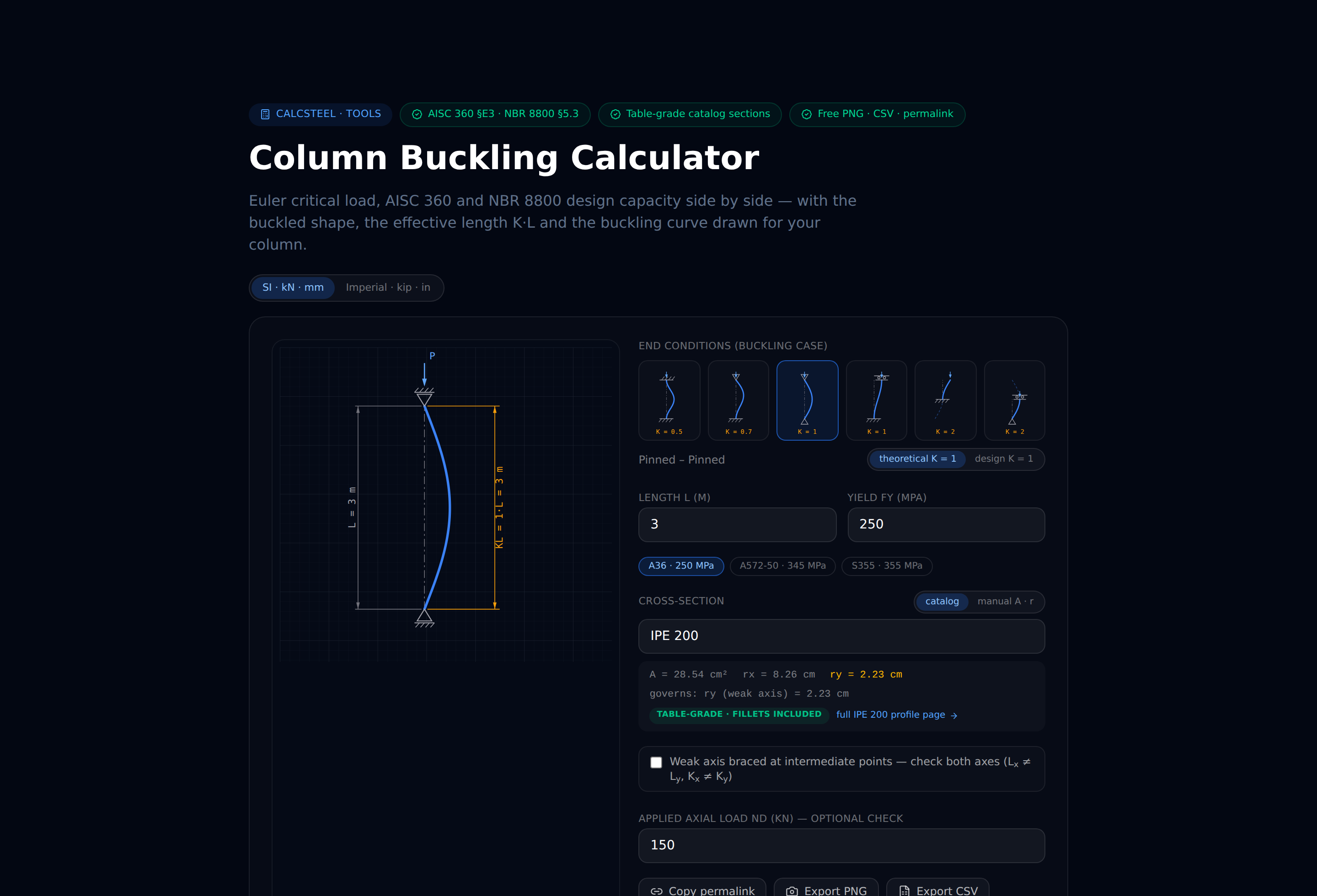

• Poteau : la norme calcule la résistance nominale à la compression en utilisant l'élancement KL/r — où K est le facteur de longueur effective (théoriquement 1.0 rotulé-rotulé, 0.5 encastré-encastré, environ 0.7 encastré-rotulé, 2.0 encastré-libre) — pour capturer le flambement. Vous pouvez reproduire cette capacité en quelques secondes avec notre calculateur de flambement de poteau gratuit — sans inscription.
• Poutre : la norme calcule la résistance nominale à la flexion, incluant une vérification du flambement latéral avec torsion lorsque la semelle comprimée n'est pas maintenue latéralement.
• Contreventement : un membre purement axial — vérifié pour l'élasticité/rupture en traction ou, en compression, pour le flambement. La traction est préférée précisément parce qu'elle évite la pénalité du flambement.

Ces règles sont codifiées à travers les régions : AISC 360 aux États-Unis (l'édition de 2005 a été la première à intégrer LRFD et ASD dans une spécification unique), Eurocode 3 / EN 1993 en Europe (l'EN 1993-1-1 a été approuvée par le CEN le 16 avril 2004), et les normes nationales NBR 8800 (Brésil) et IS 800 (Inde). Les philosophies diffèrent dans le détail mais partagent la même logique demande/capacité.

Les portiques réels brouillent les catégories. Un poteau de périmètre dans un portique rigide supporte une charge axiale et de la flexion ; une poutre dans une travée contreventée peut recevoir une force axiale du contreventement. La norme traite ces poteaux-poutres avec une équation d'interaction qui additionne les demandes axiale et de flexion.

Dans l'AISC 360, il s'agit de la paire H1-1. Lorsque le rapport axial Pr/Pc est d'au moins 0.2, l'équation H1-1a s'applique : Pr/Pc + (8/9)(Mrx/Mcx + Mry/Mcy) ≤ 1.0. Lorsque Pr/Pc est inférieur à 0.2, la H1-1b s'applique : Pr/(2Pc) + Mrx/Mcx + Mry/Mcy ≤ 1.0. Ici, Pr et Pc sont les résistances axiales requise et disponible, et les termes M sont les demandes et capacités de flexion selon chaque axe. L'Eurocode 3 utilise ses propres formules d'interaction, plus élaborées, mais l'intention est identique : aucun membre ne peut être discrètement surchargé par la combinaison des forces.

Les trois membres ne sont donc pas des étiquettes arbitraires. Un poteau est un membre de compression axiale gouverné par le flambement ; une poutre est un membre fléchi gouverné par la flexion et le flambement latéral avec torsion ; un contreventement est un membre purement axial qui triangule le portique contre la charge latérale. Là où ils se chevauchent, une équation d'interaction garde la demande combinée honnête.

Faire cela à la main pour chaque membre — le classer, choisir la bonne formule de capacité, puis suivre le rapport demande/capacité à travers des dizaines de combinaisons de charge — est ce qui rendait la vérification structurelle lente. Des outils natifs du navigateur comme CalcSteel réduisent ce cycle : construisez le modèle, lancez l'analyse par éléments finis, et obtenez en retour une vérification normative membre par membre, de sorte que la différence entre un poteau, une poutre et un contreventement cesse d'être une définition à mémoriser et devient un résultat que vous pouvez voir.
