Cálculo de Carga de Viento: de la ASCE 7 a un Pórtico de Acero

Es temporada de huracanes y, en algún punto de la costa, una nave industrial de acero de una sola planta está a punto de enfrentarse a una velocidad básica de viento de diseño de 130 mph (58,1 m/s). Ese número no es un dato meteorológico curioso: es el dato de entrada que decide el espesor de los pilares, cómo se mantiene sujeta la cubierta y si los pernos de anclaje resisten cuando la tormenta intenta arrancar todo el edificio de su cimentación. Acertar el cálculo de carga de viento es la diferencia entre un edificio que resiste un huracán sin inmutarse y otro que termina hecho escombros.

Esta guía recorre todo el camino, de principio a fin: desde una presión dinámica de la ASCE 7 pura en psf, pasando por las combinaciones de acciones mayoradas, hasta un pórtico de acero real analizado con un motor de elementos finitos. Cada resultado que verás está verificado por el motor, no dicho al vuelo: pasamos tres ejemplos resueltos por el solver FEM de CalcSteel e imprimimos los números exactos que devolvió. Por el camino hay una calculadora de combinaciones de acciones en vivo que puedes manejar tú mismo, gratis, sin registro.

Escribimos esto para tres lectores a la vez:

• El estudiante que necesita que la física y la fórmula tengan sentido de verdad (empieza en cómo el viento carga un edificio).
• El ingeniero en ejercicio que quiere la contabilidad normativa, las combinaciones que gobiernan y el comportamiento del pórtico (salta al ejemplo del pórtico).
• El lector curioso que solo quiere saber por qué las cubiertas se arrancan en un huracán (esa respuesta vive en el ejemplo resuelto 3, y depende de un momento que literalmente cambia de signo).

Ten ese último punto presente en el fondo de tu mente mientras lees. El viento rara vez gobierna una viga haciendo mayor su momento flector. Gobierna invirtiendo la carga hacia arriba, desequilibrando lateralmente un pórtico, y poniendo en tracción pura conexiones que se diseñaron para comprimir. Esa inversión es toda la historia, y solo un modelo estructural real la captura con limpieza.

La carga de viento es la presión que una masa de aire en movimiento ejerce sobre una estructura: empuja hacia adentro sobre la cara de barlovento, tira hacia afuera (succión) sobre la cara de sotavento y las paredes laterales, y levanta hacia arriba la cubierta. Es una presión superficial, medida en kN/m² (o psf), que actúa perpendicular a cada cara que el viento toca, y cambia de dirección según el lado del edificio en que te encuentres.

La física empieza con la presión dinámica. Cuando el aire en movimiento se detiene contra una pared, su energía cinética se convierte en presión, y la presión de estancamiento (dinámica) de una corriente de aire es:

q = ½ ρ V²

donde ρ es la densidad del aire y V es la velocidad del viento. Saltan a la vista dos cosas. Primero, la presión crece con el cuadrado de la velocidad, así que un viento un 40% más rápido no golpea un 40% más fuerte, golpea aproximadamente el doble de fuerte. Por eso el salto de una ráfaga cotidiana a un viento huracanado de 130 mph (58,1 m/s) es tan violento. Segundo, esto es solo la física pura; después, cada norma de diseño envuelve q en factores de corrección por altura, terreno, ráfaga y forma.

Sin embargo, el viento no simplemente presiona todo. Según la superficie, se obtiene sobrepresión (empuje hacia adentro) o succión (tirón hacia afuera):

• Pared de barlovento (de cara al viento): presión positiva, empujando hacia adentro del edificio.
• Pared de sotavento (a favor del viento) y paredes laterales: presión negativa, succión que tira de la pared hacia afuera a medida que el aire se separa y fluye alrededor.
• Cubierta: en una cubierta de poca pendiente el aire se acelera al pasar por la cumbrera y, por el principio de Bernoulli, ese flujo más rápido baja la presión por encima de la cubierta. El resultado es levantamiento (uplift), una succión neta que tira de la cubierta hacia arriba, arrancándola del pórtico.

Ese levantamiento de la cubierta es la parte contraintuitiva y la peligrosa. Las cargas de gravedad siempre empujan la cubierta hacia abajo contra sus apoyos; el viento puede invertir eso e intentar tirar de ella hacia arriba. Cuando la succión ascendente del viento supera el peso descendente, las conexiones cubierta-pórtico dejan de estar en compresión y pasan a tracción. Ten presente esta idea: es exactamente el mecanismo que cuantificamos en el ejemplo resuelto 3, y es la razón por la que los huracanes vencen a los edificios que solo se verificaron para gravedad.

La ASCE 7-22, la norma estadounidense, convierte la presión dinámica pura en una presión dinámica de diseño q_z con una única fórmula de trabajo (en unidades usuales de EE. UU., con V en mph y el resultado en psf):

q_z = 0,00256 · K_z · K_zt · K_d · K_e · V²

La constante 0,00256 no es más que el ½ρ del aire estándar combinado con la conversión de unidades. Todo lo demás es un factor que ajusta la presión pura al emplazamiento real:

• K_z (coeficiente de exposición de la presión dinámica): tiene en cuenta la altura sobre el terreno y la rugosidad del terreno. El viento se acelera cuanto más alto y más abierto es el emplazamiento. Para Exposición C (terreno abierto, típico de una nave costera) a nuestra altura media de cubierta, K_z = 0,85.
• K_zt (factor topográfico): amplifica el viento sobre colinas, lomas y escarpes donde el flujo se acelera. En terreno llano K_zt = 1,0.
• K_d (factor de direccionalidad del viento): una pequeña reducción (0,85 para edificios) que tiene en cuenta la baja probabilidad de que la peor dirección del viento coincida con la peor respuesta estructural en el mismo instante.
• K_e (factor de altitud del terreno): corrige la densidad del aire por la altitud sobre el nivel del mar. A nivel del mar K_e = 1,0.

Sustituyendo K_z=0,85, K_zt=1,0, K_d=0,85, K_e=1,0 y V=130 mph:

q_z = 31,26 psf = 1,497 kN/m².

Esa es la presión dinámica, pero todavía no es la presión sobre una pared. Para obtener la presión de diseño sobre una superficie se escala q según la forma y el comportamiento ante ráfagas de esa superficie:

p = q · (G · C_p − GC_pi)

Aquí G = 0,85 es el factor de efecto de ráfaga, C_p es el coeficiente de presión externa (el factor de forma de la superficie), y GC_pi = ±0,18 es el coeficiente de presión interna para un edificio cerrado (la presión dentro de la caja que ayuda o combate la presión externa, por lo que siempre lleva un signo ±). Resolviendo las dos superficies críticas:

• Pared de barlovento (C_p externo = +0,8): la presión neta de diseño resulta de unos 26,88 psf = 1,287 kN/m², empujando hacia adentro. Esta es la carga que llevamos al larguero de pared en el ejemplo resuelto 1.
• Pared de sotavento (C_p = −0,5): succión que tira hacia afuera.
• Cubierta de poca pendiente, a barlovento (C_p ≈ −0,9): levantamiento neto ≈ −29,54 psf = 1,414 kN/m², una succión que tira de la cubierta directamente hacia arriba. Nótese que es mayor que la presión hacia adentro sobre la pared, que es exactamente por qué el levantamiento, y no el empuje, es la carga que gobierna una cubierta.

Cada uno de estos números es un cálculo a mano que puedes reproducir con un lápiz. Sin embargo, en cuanto entran en un pórtico real, la aritmética deja de ser lineal, y ahí es donde el motor FEM se gana su lugar. Primero, veamos las normas que llegan a esta misma presión por caminos distintos.

La física del viento es universal, pero cada región la contabiliza de forma distinta. Si trabajas en varios mercados, o aprendiste una norma y estás leyendo un proyecto redactado con otra, ayuda ver que la ASCE 7, el Eurocódigo y la NBR 6123 son la misma idea ½ρV² con tres vestimentas diferentes. Las tres parten de una velocidad básica de viento, la corrigen por terreno, altura y topografía, la elevan al cuadrado para obtener una presión y luego aplican coeficientes de forma. Solo cambian los nombres y el envoltorio.

• ASCE 7-22 (Estados Unidos): trabaja en mph y psf. Se parte de la velocidad básica de viento V (una ráfaga de 3 segundos mapeada y ligada a una categoría de riesgo), se forma la presión dinámica q_z con los factores K, y se aplican G·C_p y la interna GC_pi. Este es el camino que resolvimos arriba.
• EN 1991-1-4 (Eurocódigo, Europa): parte de una velocidad básica de viento v_b, aplica factores de categoría de terreno y de orografía para construir una presión dinámica de pico q_p, y luego multiplica por los coeficientes de presión externa e interna c_pe y c_pi más un factor estructural c_sc_d. Símbolos distintos, lógica idéntica: velocidad a presión a carga superficial.
• NBR 6123 (Brasil): parte de la velocidad básica de viento V₀ (una ráfaga de 3 segundos con período de retorno de 50 años tomada del mapa de isopletas), la ajusta con tres factores S₁ (topografía), S₂ (rugosidad, altura y dimensión del edificio) y S₃ (estadístico/importancia) para obtener la velocidad característica V_k, y luego calcula la presión dinámica característica q = 0,613 · V_k² (en N/m² con V_k en m/s). Ese 0,613 no es más que ½ρ para aire estándar en unidades SI, exactamente la misma constante escondida dentro del 0,00256 de la ASCE 7.

La conclusión es liberadora: si entiendes una norma a fondo, entiendes las tres, porque la ingeniería es una sola ecuación y las normas son convenciones de contabilidad a su alrededor. Lo que difiere en la práctica son los coeficientes de forma, las categorías de terreno y, sobre todo, las combinaciones de acciones que cada norma empareja con su presión de viento.

Ese último punto es donde se cuelan los errores al cruzar fronteras, así que lo resolvemos por ti. La calculadora de combinaciones de acciones de CalcSteel genera las combinaciones mayoradas para NBR 8681, ASCE 7 y EN 1990 en paralelo, con los factores de viento desglosados de forma explícita, para que veas cómo la misma carga de viento característica se amplifica de manera distinta bajo cada norma. Es gratuita y no requiere registro, y está embebida un poco más abajo en esta página para que la pruebes.

La teoría es barata hasta que tiene que mantener una pared unida en una tormenta. Así que tomemos la presión que acabamos de calcular y pongámosla sobre un elemento real: un larguero de pared, la viga horizontal que salva la luz entre pilares y sostiene el cerramiento. Este es el punto más limpio para empezar porque un larguero es estáticamente determinado: simplemente apoyado en cada extremo, un vano, una carga. La fórmula a mano y el motor FEM deberían coincidir hasta el último decimal, y lo hacen.

Este es el planteamiento. La pared de barlovento recibe la presión de diseño de la sección de presión dinámica: 1,287 kN/m² empujando hacia adentro (ese es el valor neto de 26,88 psf en la pared de barlovento). Cada larguero sostiene una franja de pared con el ancho de una separación entre largueros. Con una separación entre largueros de 1,5 m, la presión superficial se reduce a una carga lineal a lo largo del larguero:

• w = 1,287 kN/m² × 1,5 m = 1,931 kN/m (una carga uniformemente distribuida, actuando perpendicular a la pared).

El larguero salva L = 6 m entre pilares, articulado en ambos extremos. A partir de aquí se aplican los resultados clásicos de viga simplemente apoyada:

• Reacciones en extremos: R = wL / 2 = 1,931 × 6 / 2 = 5,793 kN en cada apoyo.
• Cortante máximo: V_max = 5,793 kN, en los apoyos (el cortante es máximo donde están las reacciones y se anula en el centro del vano).
• Momento máximo: M_max = wL² / 8 = 1,931 × 6² / 8 = 8,69 kN·m, en el centro del vano.

Pasamos el mismo larguero por el motor FEM de CalcSteel, y devolvió R = 5,793 kN, V_max = 5,793 kN y M_max = 8,69 kN·m, una coincidencia exacta hasta tres decimales. Ese es todo el sentido de una verificación determinada: cuando la teoría de forma cerrada y el solver coinciden a la perfección, confías en el solver en los problemas difíciles donde no existe forma cerrada (ese es el Ejemplo 2). Si quieres ver cómo se construyen esos valores de cortante y momento a lo largo del vano, el recorrido en diagramas de fuerza cortante y momento flector desarma el mismo caso simplemente apoyado paso a paso.

Una advertencia que importa en un huracán: estos 8,69 kN·m suponen que el larguero está en la cara de barlovento, donde la presión empuja hacia adentro y flecta el larguero en un sentido. En las paredes de sotavento y laterales la presión se invierte en succión (C_p = −0,5 en la pared de sotavento), así que el mismo larguero flecta en el otro sentido y su ala exterior, no la interior, entra en compresión. Un larguero es lo bastante simétrico como para que la magnitud sea lo que gobierna la sección, pero la inversión de signo es justo el tipo de cosa que decide qué ala necesita arriostramiento. Dimensionas el larguero para el peor caso en cualquiera de los dos sentidos, y luego lo pasas a la calculadora de vigas para confirmar la sección y la flecha.

Antes de cargar un pórtico entero, pon tú mismo las manos en los números. La calculadora embebida aquí construye por ti las combinaciones de acciones mayoradas: toma tus acciones permanentes, variables (sobrecarga), de viento y demás, y genera los conjuntos completos de combinaciones de ELU (resistencia) y ELS (servicio) en paralelo para NBR 8681, ASCE 7 y EN 1990, con los factores de viento desglosados para que veas exactamente dónde caen el 1,0W, el 0,9D y los coeficientes de carga.

Esa vista en paralelo es la forma más rápida de interiorizar la idea más importante de este artículo: el viento no actúa solo, y la combinación que gobierna a menudo no es la evidente. Escribe una carga permanente y una carga de viento, y observa cómo 0,9D + 1,0W (ayuda de la carga permanente minimizada, viento maximizado) produce una demanda completamente distinta, y con frecuencia más peligrosa, que 1,2D + 1,0W. Ese es el caso que levanta cubiertas, y lo demostramos con el motor FEM dos secciones más abajo.

• Gratuita, sin registro, nada que instalar. Corre en tu navegador como el resto de las calculadoras de CalcSteel.
• Habla tres normativas a la vez, así que un estudiante que aprende la ASCE 7 y un ingeniero en ejercicio que trabaja con la NBR 8681 o el Eurocódigo ven la misma física en su propia notación.

Abre la calculadora de combinaciones de acciones, corre tus propias D, L y W, y luego vuelve: los dos ejemplos resueltos siguientes toman estas mismas combinaciones y las hacen pasar por un pórtico de acero real.

El viento nunca aparece por sí solo. Un edificio real siempre está soportando su propio peso, las cargas de su cubierta y sus forjados, a veces nieve, y el viento llega encima de todo eso (o, en el caso peligroso, trabaja en contra de ello). Las combinaciones de acciones son el reglamento que dice cuánto de cada acción aplicar a la vez, y para el viento son donde se gana o se pierde el diseño.

La razón por la que necesitas varias combinaciones de viento, y no una, es que la carga permanente puede ser tu amiga o tu enemiga según hacia dónde actúe el viento:

• 1,2D + 1,0W + 1,0L (con sobrecarga): el viento empuja a favor de la gravedad sobre las paredes y los pilares. Aquí la permanente y el viento se suman, y este caso tiende a gobernar los pilares, que ahora soportan fuerza axil más la flexión que añade el viento. Esa interacción es un tema propio, tratado en flexión y axil combinados.
• 0,9D + 1,0W (el caso de levantamiento / vuelco): esta es la que la gente olvida, y es la que arranca las cubiertas. Minimizas deliberadamente la ayuda de la carga permanente (solo el 0,9 de ella) y aplicas el levantamiento pleno del viento. Cuando la succión del viento sobre la cubierta supera la gravedad reducida que la mantiene abajo, la carga neta se invierte hacia arriba: los momentos cambian de signo y las conexiones entran en tracción. Demostramos exactamente esto con el motor FEM en el Ejemplo 3.

Toda norma importante codifica la misma física con una contabilidad distinta, y la calculadora de combinaciones de acciones embebida las presenta juntas:

• ASCE 7 (EE. UU.): las combinaciones de resistencia LRFD, incluyendo 1,2D + 1,0W + L + 0,5(Lr o S) y la crítica 0,9D + 1,0W para levantamiento y vuelco.
• Eurocódigo (EN 1990): las expresiones de ELU 6.10a y 6.10b, con el viento como acción variable principal o de acompañamiento (sus factores de combinación ψ), y los coeficientes parciales favorable/desfavorable sobre la carga permanente que cumplen el mismo papel que el 1,2 frente al 0,9 de la ASCE.
• NBR 8681 (Brasil): las combinaciones normales, especiales y excepcionales con factores γ sobre la carga permanente y factores de reducción ψ₀ sobre las acciones variables no principales, incluido el viento.

La conclusión antes de correr los números: debes verificar el pórtico bajo la combinación que ayuda a la gravedad y la combinación que la combate. Para las piezas, suele ganar 1,2D + 1,0W. Para la cubierta, las conexiones y los anclajes, 0,9D + 1,0W es la letal, y el siguiente ejemplo de viga de cubierta muestra por qué con números concretos.

El larguero del ejemplo anterior era determinado: un vano, dos apoyos, una fórmula. Un edificio real no lo es. Tomemos una nave industrial de pórtico de una sola planta: una luz de 20 m, pilares de 6 m hasta el alero, bases empotradas, una crujía de 6 m, dinteles y pilares W610x125. Empuja el viento contra un lado y todo el pórtico se inclina. No hay respuesta de forma cerrada para los momentos, porque la estructura es estáticamente indeterminada: las cargas se redistribuyen según la rigidez relativa, y solo una resolución por elementos finitos te dice dónde acaban. Este es exactamente el caso donde los métodos a mano se detienen y un motor FEM real se gana su lugar.

Corrimos dos casos de carga sobre el mismo pórtico en el motor de CalcSteel.

Caso A, solo gravedad. Una carga uniforme sobre el dintel de w_g = 6 kN/m hacia abajo. Como el pórtico es simétrico, la respuesta también es simétrica:

• Momento máximo del dintel: 257,7 kN·m en el centro del vano.
• Momento en el codo (alero): 42,3 kN·m.
• Momento en la base del pilar: -21,1 kN·m.
• Deriva (desplazamiento lateral) en el alero: ~0,003 cm, prácticamente cero. Un pórtico simétrico bajo carga simétrica no se inclina.

Caso B, gravedad más viento. Mantén los 6 kN/m de gravedad y añade viento lateral como una carga uniforme de 3 kN/m sobre el pilar de barlovento, que son 18 kN de cortante basal total. Ahora observa qué se mueve y qué no:

• Momento máximo del dintel: 254,2 kN·m. El viento apenas lo tocó (de 257,7 a 254,2).
• Momento en el codo: 37,0 kN·m (bajó desde 42,3).
• Momento en la base del pilar de barlovento: +2,06 kN·m; momento en la base del pilar de sotavento: +34,3 kN·m. El viento desequilibra los dos pies de izquierda a derecha, y ambos cambian de signo respecto al caso de gravedad.
• Deriva en el alero: 1,08 cm. Ahora el pórtico se inclina.

Las reacciones en la base confirman que la física cierra: ΣF_x = -18 kN, los pies empotrados resisten exactamente el empuje de viento de 18 kN, y ΣF_y = 120 kN (= 6 kN/m × 20 m de gravedad). Nada se escapa.

Aquí está la idea que el cálculo a mano nunca te dará. El viento movió el momento máximo de la viga apenas un 1% (de 257,7 a 254,2 kN·m), pero multiplicó la deriva unas 330 veces (de 0,003 a 1,08 cm) y volteó y desequilibró los momentos de base y de codo de un lado a otro. En otras palabras, el viento no gobierna la viga, gobierna los pilares y la verificación de deriva. Los pilares ahora soportan carga axil y una flexión lateral que no veían bajo gravedad, que es la clásica acción combinada tratada en flexión y axil combinados. Si hubieras modelado este pórtico como articulado, o verificado solo la gravedad, te habrías perdido toda la historia.

¿Son aceptables 1,08 cm? La relación de deriva es H/Δ = 600/1,08 ≈ 555, cómodamente dentro de un límite típico de deriva por viento de H/400 a H/500. Esa es una verificación de servicio, no de resistencia, y es precisamente el tipo de límite que desglosamos en límites de flecha. Un pórtico puede pasar todas las verificaciones de tensión y aun así ser rechazado por deriva, así que ambas importan.

Puedes construir este mismo pórtico en el editor de CalcSteel, aplicar los casos de gravedad y viento, y leer el diagrama de momentos y la deriva directamente del modelo. La rigidez lateral que mantiene pequeños esos 1,08 cm proviene aquí de las bases empotradas, pero en pórticos más altos o más anchos proviene del arriostramiento: consulta sistemas de arriostramiento en acero y pilares, vigas y arriostramiento para ver cómo se resuelve realmente la trayectoria de carga lateral.

Este es el que arranca las cubiertas. De vuelta en terreno determinado, toma una viga de cubierta simplemente apoyada de 8 m de luz. Soporta una carga descendente de permanente más cubierta de w_D = 4 kN/m, y en un huracán recibe un levantamiento de viento de w_W = 6 kN/m actuando hacia arriba. Fíjate en que el levantamiento es mayor que la carga permanente. Ese solo hecho es toda la historia del huracán.

Caso de gravedad, 1,0D. La carga neta es +4 kN/m hacia abajo. La viga flecta hacia abajo:

• Momento en el centro del vano: +32,0 kN·m, positivo, así que el ala inferior está en tracción (= wL²/8).
• Reacciones: +16 kN en cada extremo. La viga empuja hacia abajo contra sus apoyos, que es a lo que los apoyos están acostumbrados.

Combinación de levantamiento, 0,9D + 1,0W. Esta combinación minimiza deliberadamente la ayuda de la carga permanente (factor 0,9) y maximiza el viento (factor 1,0), porque es cuando el levantamiento es peor. La carga neta pasa a ser:

0,9 × 4 - 6 = -2,4 kN/m, actuando hacia arriba.

• Momento en el centro del vano: -19,2 kN·m. Ahora es negativo: el signo del momento se ha invertido (= w_neta·L²/8).
• Reacciones: -9,6 kN en cada extremo. El signo también se invirtió aquí: cada apoyo ahora es traccionado hacia arriba por 9,6 kN de levantamiento neto.

Lee lo que cambió físicamente. El momento pasó de +32,0 a -19,2 kN·m. El ala inferior, que estaba en tracción bajo gravedad, ahora está en compresión, así que una pieza que estaba bien puede pandear donde nunca se arriostró para ello. Y las reacciones se invirtieron: las conexiones cubierta-pórtico que pasaron toda su vida siendo empujadas hacia abajo ahora están en tracción neta, 9,6 kN de tirón por apoyo. Si esas conexiones se detallaron solo para apoyarse y transmitir compresión (una cartela, un par de tornillos de costura, una placa base sin sujeción antilevantamiento), el viento simplemente arranca la cubierta. No es una metáfora. Es el mecanismo exacto.

Por eso existe la combinación 0,9D + 1,0W y por eso no puedes saltártela: el diseño solo con gravedad nunca revela el caso de tracción, así que la conexión que falla en un huracán es invisible hasta que corres la inversión. La inversión de momento se ve más fácil en un diagrama que cambia de signo, la misma herramienta que construimos en diagramas de fuerza cortante y momento flector. Puedes reproducir ambos casos en segundos en la calculadora de vigas gratuita, o generar el par de combinaciones mayoradas automáticamente con la calculadora de combinaciones de acciones y ver cómo la carga neta se vuelve negativa.

La lección para el detallado es contundente: dimensiona la pieza para la flexión hacia abajo, pero diseña la conexión para el levantamiento. Las sujeciones antilevantamiento, los pernos de anclaje y las cartelas calificadas para levantamiento no son opcionales en una costa de huracanes, son la trayectoria de carga, que es exactamente adonde va la siguiente sección.

El Ejemplo 3 terminó con un número que debería preocuparte más que cualquier tensión de flexión: 9,6 kN de tracción neta en cada conexión cubierta-pórtico. Los huracanes rara vez parten un dintel en dos. Encuentran el eslabón más débil de la trayectoria de carga y lo deshacen, y ese eslabón es casi siempre una conexión o un anclaje, no una pieza.

Rastrea el levantamiento desde el cielo hasta el suelo y obtienes la trayectoria de carga continua que tiene que sobrevivir intacta:

1. Cerramiento a correa/larguero. La succión sobre la cubierta y las paredes intenta primero arrancar la chapa de sus fijaciones. El patrón de tornillos y la distancia al borde deciden esto.
2. Correa/dintel al pórtico. El tirón de 9,6 kN viaja a las cartelas y tornillos que conectan las piezas secundarias al pórtico principal. Bajo gravedad estaban a compresión de apoyo; bajo 0,9D + 1,0W están en tracción.
3. Dintel a pilar (el codo). En el pórtico del Ejemplo 2 el momento en el codo cambió de 42,3 a 37,0 kN·m y todo el pórtico se inclinó 1,08 cm. La conexión a momento en el codo tiene que soportar eso, y también transmite el cortante lateral a los pilares.
4. Pilar a cimentación. Aquí es donde el levantamiento neto se convierte en tracción de los pernos de anclaje y flexión de la placa base. La placa base que solo necesitaba repartir una compresión bajo gravedad ahora tiene que verificarse a levantamiento y apalancamiento, y los pernos de anclaje tienen que desarrollar su tracción en el hormigón.

Una trayectoria de carga es solo tan fuerte como su conexión más débil. Puedes diseñar cada W610x125 a un aprovechamiento de 0,6 y aun así perder el edificio si los pernos de anclaje se dimensionaron solo para compresión. Gobierna la cadena, no las piezas.

Dos verificaciones de base más que el viento te impone, ambas globales en lugar de locales:

• Vuelco. El cortante basal de 18 kN del Ejemplo 2 y el levantamiento de la cubierta intentan juntos volcar el pórtico alrededor de sus pies de sotavento. La carga permanente lo resiste, que es exactamente por qué el factor 0,9D (permanente mínima) es la combinación crítica frente al vuelco.
• Deslizamiento. Ese mismo empuje horizontal de 18 kN tiene que transferirse a la cimentación sin que las placas base se desplacen lateralmente, mediante el cortante de los anclajes y el rozamiento.

Los pilares mismos son ahora la clásica viga-columna: axil de la gravedad más flexión del viento, verificados juntos, nunca por separado. Esa interacción es el tema de flexión y axil combinados, y la estabilidad lateral que evita que todo el conjunto se descuadre es tarea del esquema de arriostramiento en sistemas de arriostramiento en acero y de los papeles de cada pieza en pilares, vigas y arriostramiento.

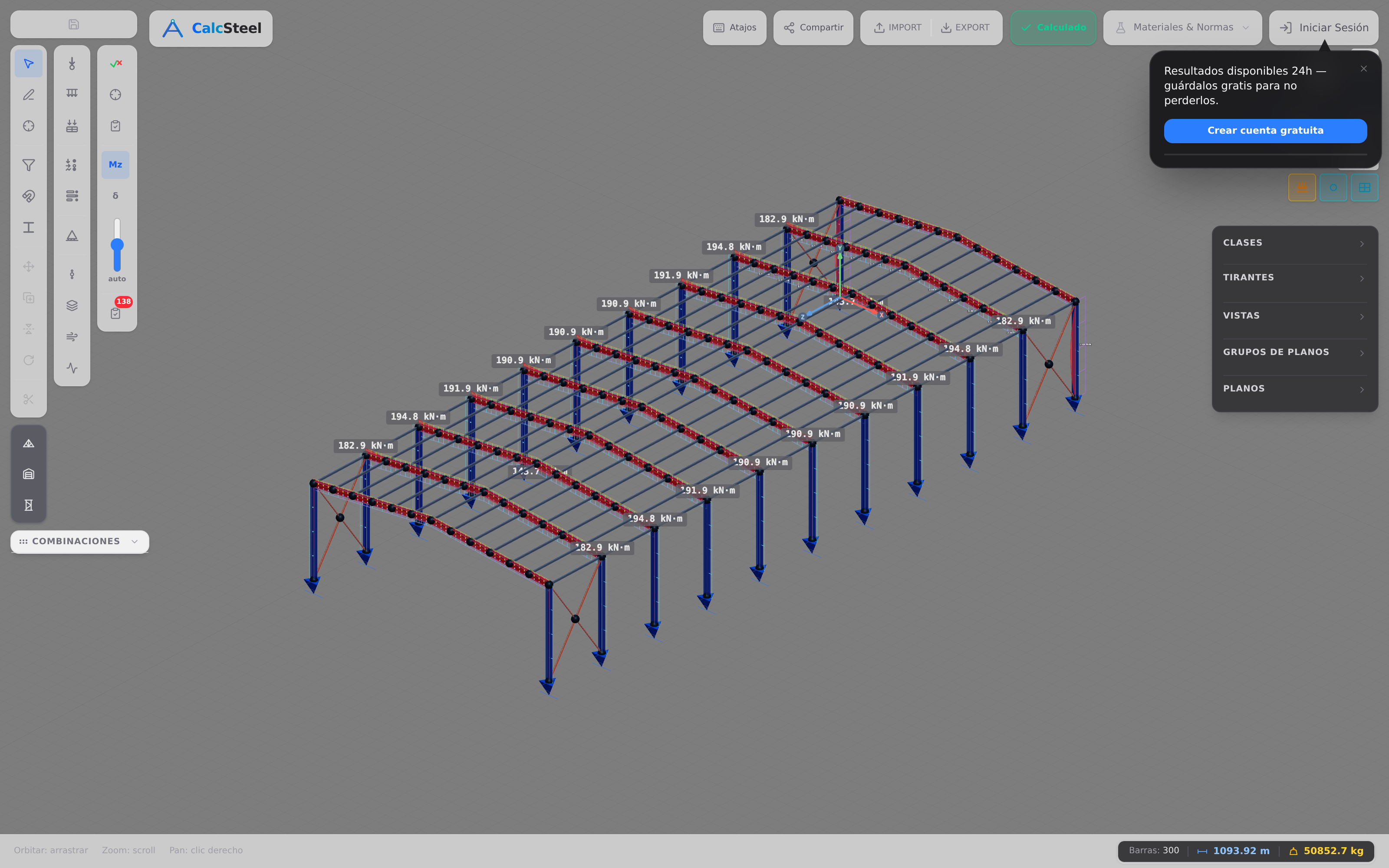

Cuando corres las combinaciones de viento sobre un modelo real en CalcSteel, los colores de verificación hacen obvio el eslabón más débil: las piezas y conexiones que los casos 0,9D + 1,0W y 1,2D + 1,0W llevan hacia o más allá de su capacidad se encienden, así que corriges el elemento que realmente gobierna en vez de adivinar. En una costa de huracanes, la mayoría de las veces, el rojo está en una conexión o una base, no en el centro de una viga.

Una presión no es un diseño. El camino de un número de viento a una sección de acero es corto pero estricto: elige la combinación que gobierna, lee la demanda máxima de la corrida FEM, y luego verifica esa demanda contra la capacidad de la pieza. Si aprovechamiento = demanda / capacidad < 1,0, la pieza pasa. Si no, subes de tamaño, cambias la sección o añades arriostramiento. Esa única relación es lo que todo cálculo de viento persigue en realidad.

Cada parte del pórtico está gobernada por una combinación distinta, y los tres ejemplos resueltos de arriba ya mostraron cuál:

• El larguero o la correa se dimensiona para la flexión que recibe bajo sobrepresión o succión de viento. En el Ejemplo resuelto 1, la presión de barlovento de 1,287 kN/m² sobre un ancho tributario de 1,5 m dio M_max = 8,69 kN·m en un vano de 6 m; ese momento, no la gravedad, define el larguero. En las paredes de sotavento y laterales la misma pieza también debe verificarse a succión, que invierte el signo y pone la otra ala en compresión.
• El pilar está gobernado por axil + flexión combinados bajo 1,2D + 1,0W. En el Ejemplo resuelto 2 el viento apenas tocó el momento máximo del dintel (257,7 kN·m bajando a 254,2 kN·m) pero desequilibró los momentos de base de izquierda a derecha, llevando la base del pilar de sotavento a +34,3 kN·m mientras aún soporta su parte de los 120 kN de gravedad. Fuerza axil y momento flector actuando juntos es exactamente la verificación de interacción tratada en flexión y axil combinados, y es por qué el viento gobierna los pilares y no la viga.
• Los anclajes y la placa base están gobernados por el levantamiento neto bajo 0,9D + 1,0W. En el Ejemplo resuelto 3 esa combinación invirtió las reacciones de la viga de cubierta a −9,6 kN, lo que significa que cada conexión de apoyo es traccionada hacia arriba y los pernos de anclaje entran en tracción. Las piezas pueden ser perfectas y el edificio aun así falla aquí si el anclaje no está dimensionado para ese tirón.

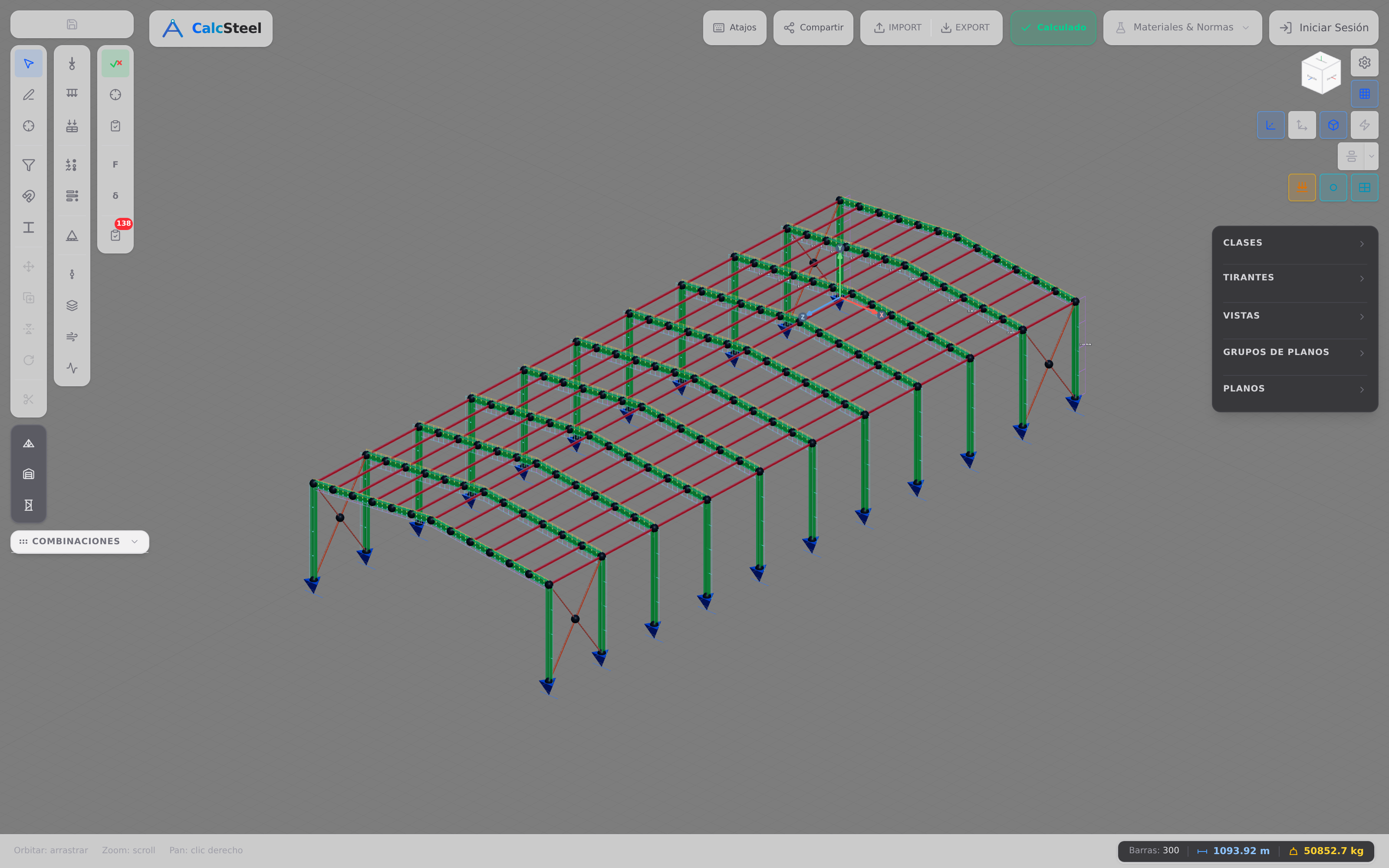

En el motor FEM de CalcSteel esto no son tres verificaciones a mano separadas. Defines los casos de carga una vez, el solver construye las combinaciones de ELU y ELS, y cada pieza se clasifica y verifica automáticamente contra la norma que elijas: AISC 360, Eurocódigo 3 (EN 1993) o NBR 8800. El motor se encarga de la clasificación de la sección, las resistencias a flexión y a axil, y las ecuaciones de interacción, y luego colorea cada pieza según su aprovechamiento gobernante para que veas de un vistazo qué elemento solicita más la combinación de viento. Los números detrás de esa imagen son los mismos 8,69 kN·m, 34,3 kN·m y −9,6 kN que acabas de seguir a mano: nada está oculto, todo es verificable.

La conclusión para el dimensionado: no dimensiones una pieza para una sola combinación y supongas que cubre el resto. El larguero quiere la máxima presión, el pilar quiere gravedad más viento juntos, y el anclaje quiere carga permanente mínima con viento pleno. Falla uno y habrás dimensionado lo equivocado para el caso equivocado.

El viento es donde ingenieros cuidadosos todavía caen, porque el caso peligroso rara vez es el evidente. Esta es la lista de verificación que repasamos antes de confiar en cualquier diseño de viento.

1. Olvidar la presión interna (GC_pi). El coeficiente de presión interna de ±0,18 puede añadir o aliviar carga en cada pared y en la cubierta. En un edificio cerrado hace oscilar notablemente el levantamiento neto de la cubierta; en uno parcialmente cerrado es mucho mayor. Dejarlo fuera subdimensiona la cubierta de forma silenciosa.
2. Ignorar el levantamiento y verificar solo la gravedad. La gravedad resulta intuitiva, así que se lleva toda la atención. Pero el Ejemplo resuelto 3 mostró el momento de la viga de cubierta pasando de +32,0 kN·m positivo a −19,2 kN·m negativo bajo el viento. Una verificación solo de gravedad nunca ve esa inversión, y esa inversión es lo que arranca las cubiertas.
3. Tratar el pórtico como articulado, y perder la deriva. Modela las bases como articulaciones y la historia del desplazamiento lateral desaparece. El pórtico de base empotrada del Ejemplo resuelto 2 derivó 1,08 cm (H/555); un modelo descuidado o demasiado flexible puede rebasar directamente un límite típico de viento de H/400 a H/500 mientras cada pieza sigue pareciendo correcta. La deriva es un fallo de servicio que las verificaciones de piezas no atrapan (consulta límites de flecha y deriva).
4. Saltarse la combinación 0,9D + 1,0W. Este es el caso que minimiza la carga permanente favorable y maximiza el viento, y es el único que revela el levantamiento neto y el vuelco. Si no está en tu conjunto de combinaciones, tus anclajes y sujeciones antilevantamiento quedan efectivamente sin verificar.
5. Diseñar las piezas pero no la trayectoria de carga de las conexiones. Un dintel perfectamente dimensionado es inútil si la cartela cubierta-dintel o el anclaje de la base falla primero. El viento es un problema de trayectoria de carga: cubierta a dintel a pilar a cimentación, y el eslabón más débil gobierna.
6. Confundir el viento de servicio con el viento mayorado. Las verificaciones de deriva y confort usan viento de servicio (sin mayorar o reducido); las verificaciones de resistencia usan combinaciones mayoradas. Mezclarlos o sobredimensiona el pórtico o subverifica la deriva.

¿Cómo se calcula la carga de viento sobre un edificio?

Empieza por la presión dinámica. En la ASCE 7-22, q_z = 0,00256 · K_z · K_zt · K_d · K_e · V² (V en mph, resultado en psf). Para nuestra nave eso dio q_z = 31,26 psf = 1,497 kN/m². Luego aplica el factor de ráfaga y los coeficientes de presión: p = q(G·C_p − GC_pi), que produjo una presión de diseño en la pared de barlovento de 1,287 kN/m² y un levantamiento de cubierta de 1,414 kN/m². Por último, convierte esas presiones en cargas lineales sobre tus piezas y corre las combinaciones. La calculadora de combinaciones de acciones gratuita se encarga por ti de la contabilidad de las combinaciones.

¿Para qué velocidad de viento diseño?

No la eliges tú, la eligen la norma y el emplazamiento. La ASCE 7 da mapas de velocidad de viento por categoría de riesgo; una costa propensa a huracanes como la de nuestro ejemplo cae en una velocidad básica de viento de V = 130 mph (58,1 m/s). El Eurocódigo usa una velocidad básica de viento v_b de mapas nacionales, y la NBR 6123 usa una velocidad básica de viento V₀. Toma siempre la velocidad de diseño de la norma que gobierna y de la categoría de riesgo del edificio, nunca de una regla empírica.

¿Por qué se levanta la cubierta en un huracán?

Porque el viento sobre una cubierta de poca pendiente crea succión, no presión. En el Ejemplo resuelto 3 la combinación 0,9D + 1,0W produjo una carga lineal neta hacia arriba de −2,4 kN/m: el levantamiento del viento superó la carga permanente reducida, las reacciones de la viga se invirtieron a −9,6 kN de levantamiento neto, y las conexiones entraron en tracción. Si los anclajes y las sujeciones antilevantamiento no pueden resistir ese tirón, la cubierta se va del edificio. Ese es el mecanismo exacto, y es por qué existe la combinación 0,9D + 1,0W.

Viento de la ASCE 7 frente al Eurocódigo, ¿son realmente diferentes?

Misma física, contabilidad distinta. Las tres normas principales parten de la presión dinámica (aproximadamente ½ρV²) y ajustan por terreno, altura, ráfaga y forma. La ASCE 7-22 trabaja en mph y psf con factores K; la EN 1991-1-4 construye una presión dinámica de pico q_p a partir de una velocidad básica v_b y categorías de terreno; la NBR 6123 usa V₀ con factores S₁·S₂·S₃ y q = 0,613·V_k². Las presiones caen en el mismo orden de magnitud; los coeficientes y los nombres de los factores difieren. La herramienta de combinaciones de CalcSteel cubre ASCE 7, EN 1990 y NBR 8681 en paralelo para que puedas compararlas directamente.

El cálculo de carga de viento es una línea recta desde una presión atmosférica hasta una pieza de acero dimensionada, y cada paso de esa línea es verificable. Esto es lo que hay que llevarse.

• Todo empieza con la presión dinámica. q_z = 0,00256 · K_z · K_zt · K_d · K_e · V². Para un emplazamiento costero de 130 mph eso fueron 31,26 psf = 1,497 kN/m², que se convirtieron en 1,287 kN/m² de sobrepresión a barlovento y 1,414 kN/m² de levantamiento de cubierta una vez aplicados los coeficientes de ráfaga y de presión.
• El viento rara vez gobierna la viga, pero gobierna todo lo que la rodea. En el pórtico apenas movió el máximo del dintel (de 257,7 a 254,2 kN·m) pero multiplicó la deriva unas 330 veces (de 0,003 a 1,08 cm, H/555) y desequilibró los momentos de base de un lado a otro. Solo una corrida FEM real sobre un pórtico estáticamente indeterminado captura eso.
• El levantamiento es lo letal. Bajo 0,9D + 1,0W el momento de la viga de cubierta pasó de +32,0 kN·m positivo a −19,2 kN·m negativo y las reacciones se invirtieron a −9,6 kN de levantamiento neto, poniendo las conexiones en tracción. Esa inversión es cómo los huracanes arrancan las cubiertas, y es por qué existe la combinación 0,9D + 1,0W.
• La trayectoria de carga decide la supervivencia. Cubierta a dintel a pilar a cimentación: dimensiona las piezas, y luego dimensiona las conexiones y los anclajes para el mismo viento, porque gobierna el eslabón más débil.
• El diseño es un número: aprovechamiento < 1,0. La demanda de la combinación que gobierna sobre la capacidad de norma (AISC 360, Eurocódigo 3 o NBR 8800), calculado automáticamente una vez que el modelo y las cargas están cargados.

¿Quieres verlo por ti mismo? La calculadora de combinaciones de acciones construye tus combinaciones de ELU y ELS para ASCE 7, EN 1990 y NBR 8681 con los factores de viento desglosados, gratis y sin registro. Desde ahí, lleva el mismo pórtico al editor completo de CalcSteel y deja que el motor FEM corra las verificaciones de deriva, levantamiento e interacción de principio a fin.
