Perfis Formados a Frio (Steel Frame): Dimensione Montante, Vigota e Verga

Os perfis formados a frio — também chamados de steel frame ou light steel framing (LSF) — hoje estruturam casas inteiras, escolas e edifícios de média altura a partir de chapa de aço com apenas alguns milímetros de espessura. A chapa é conformada a frio em montantes e vigotas esbeltos em forma de C, mais leves que a madeira equivalente, dimensionalmente perfeitos direto da linha de produção, incombustíveis e imunes a apodrecimento e cupins. O que parece um perfil frágil torna-se, uma vez aparafusado em painéis e travado, um caminho de carga completo do telhado à fundação.

Este pillar percorre esse caminho de um único montante até uma parede e um piso completos. Cada reação, cortante, momento e flecha que você vai ler aqui foi calculada no motor FEM do CalcSteel e conferida com a teoria fechada até a terceira casa decimal — sem achismos, sem números inventados. E como a ferramenta é nativa de navegador e genuinamente gratuita, você pode operar a mesma calculadora enquanto lê: defina um vão, uma carga e uma seção formada a frio, e leia V, M e flecha instantaneamente.

Escrevemos para três leitores ao mesmo tempo:

• Estudantes de engenharia que querem ver como a teoria de seções de paredes finas se transforma em um dimensionamento real de perfil.
• Engenheiros praticantes que precisam de um jeito rápido e verificado de obter a demanda elástica em um montante, vigota ou verga antes de rodar a verificação de capacidade da norma.
• Construtores e arquitetos pesquisando se o light steel framing é adequado ao seu projeto — e como ele realmente se monta.

Uma ressalva honesta de largada: o motor retorna a demanda elástica — reações, cortante, momento e flecha. Ele não calcula a capacidade formada a frio; essa verificação de largura efetiva / Método da Resistência Direta é o passo seguinte, e apontamos exatamente onde ela se encaixa em cada etapa.

Os perfis formados a frio montam uma estrutura a partir de chapa fina de aço — tipicamente de 0,8 a 3 mm — conformada a frio, sem calor, em montantes e vigotas em forma de C e guias em forma de U, que são aparafusados entre si em painéis de parede, piso e cobertura. Essa é a ideia inteira em uma frase: sem aço fundido, sem solda em obra, apenas chapa precisa dobrada em formas rígidas e fixada em painéis.

Os perfis têm nomes em linguagem simples que vale aprender de uma vez:

• Montante — a seção C vertical de um painel de parede.
• Guia — a seção U dos trilhos superior e inferior em que os montantes se encaixam.
• Vigota (viga de piso) — a seção C horizontal que vence um piso ou cobertura plana.
• Bloqueio / blocagem — peças curtas entre montantes ou vigotas que mantêm o espaçamento e distribuem carga.
• Travamento (bridging) — fitas ou perfis que atravessam o painel para impedir que montantes e vigotas esbeltos torçam.

Por que o sistema continua ganhando obras:

• Resistência por peso — uma seção fina de alta resistência carrega muito com pouquíssima massa.
• Estabilidade dimensional — não encolhe, empena ou se movimenta com a umidade como a madeira.
• Incombustível — o próprio aço não queima.
• À prova de cupins e apodrecimento — não há material orgânico para atacar.
• Reciclável — o aço é um dos materiais mais reciclados do planeta.
• Pré-fabricação rápida e a seco — os painéis são cortados e aparafusados com tolerâncias milimétricas, muitas vezes fora da obra.

O detalhe — e é a razão de o dimensionamento ser diferente — está embutido nessa mesma finura. Como as paredes da seção são tão esbeltas, elas sofrem flambagem local muito antes de o aço escoar. Esse único fato remodela como esses perfis são analisados e dimensionados, e é o fio condutor que atravessa o resto deste pillar.

Tudo em uma estrutura de steel frame começa na perfiladeira. Em vez de prensar um tarugo em brasa através de rolos como se faz uma viga laminada a quente, uma bobina de tira de aço frio é alimentada por uma linha de rolos moldadores que a dobram progressivamente até o perfil final — em temperatura ambiente. A conformação a frio é o que torna possíveis as formas finas, precisas e repetíveis; ela também encrua o aço nas dobras, elevando a tensão de escoamento exatamente onde estão os cantos.

Um punhado de formas faz quase todo o trabalho:

• Cartola U enrijecida (C / Ue) — o montante e a vigota de trabalho pesado. O pequeno enrijecedor de borda em cada extremidade da mesa é o que faz dela um bom elemento à flexão.
• U simples — a guia. Não tem enrijecedores de borda, então os montantes enrijecidos deslizam bem dentro dela, em cima e embaixo.
• Seção Z e cartola — terças e ripas que carregam a cobertura e o fechamento ao longo da estrutura.
• Cantoneira simples — peças baratas e simples de travamento e ligação.

O que o enrijecedor de borda realmente faz

Observe uma mesa simples com uma borda livre: sob compressão essa borda não tem nada para segurá-la, então ela enruga cedo. Dobrar um pequeno enrijecedor de borda na aresta a enrijece, empurra a tensão de flambagem local para cima e permite que a mesa carregue muito mais antes de perder eficácia. O enrijecedor de borda é a diferença entre uma tira mole e um perfil U estrutural de verdade.

Espessura — por que 0,8 a 3 mm

O aço é fino de propósito. Abaixo de cerca de 0,8 mm a chapa é frágil demais para segurar um filete de rosca com confiabilidade ou resistir a danos de manuseio; acima de cerca de 3 mm as linhas de perfilação e os parafusos autoperfurantes que definem todo o sistema começam a ter dificuldade, e você deriva para o território laminado a quente. Montantes de parede tipicamente ficam na ponta fina; vigotas e vergas usam as espessuras maiores.

Para concretizar, aqui está a seção exata que dimensionamos como vigota mais adiante neste pillar: uma C 200×75×20×3,05 mm — alma de 200 mm, mesas de 75 mm, enrijecedores de borda de 20 mm, formada a partir de chapa de 3,05 mm. Suas propriedades são A = 11,62 cm², I_x = 718,9 cm⁴ e S_x = 71,89 cm³. Guarde esses três números; são eles que transformam uma carga em tensão e em flecha.

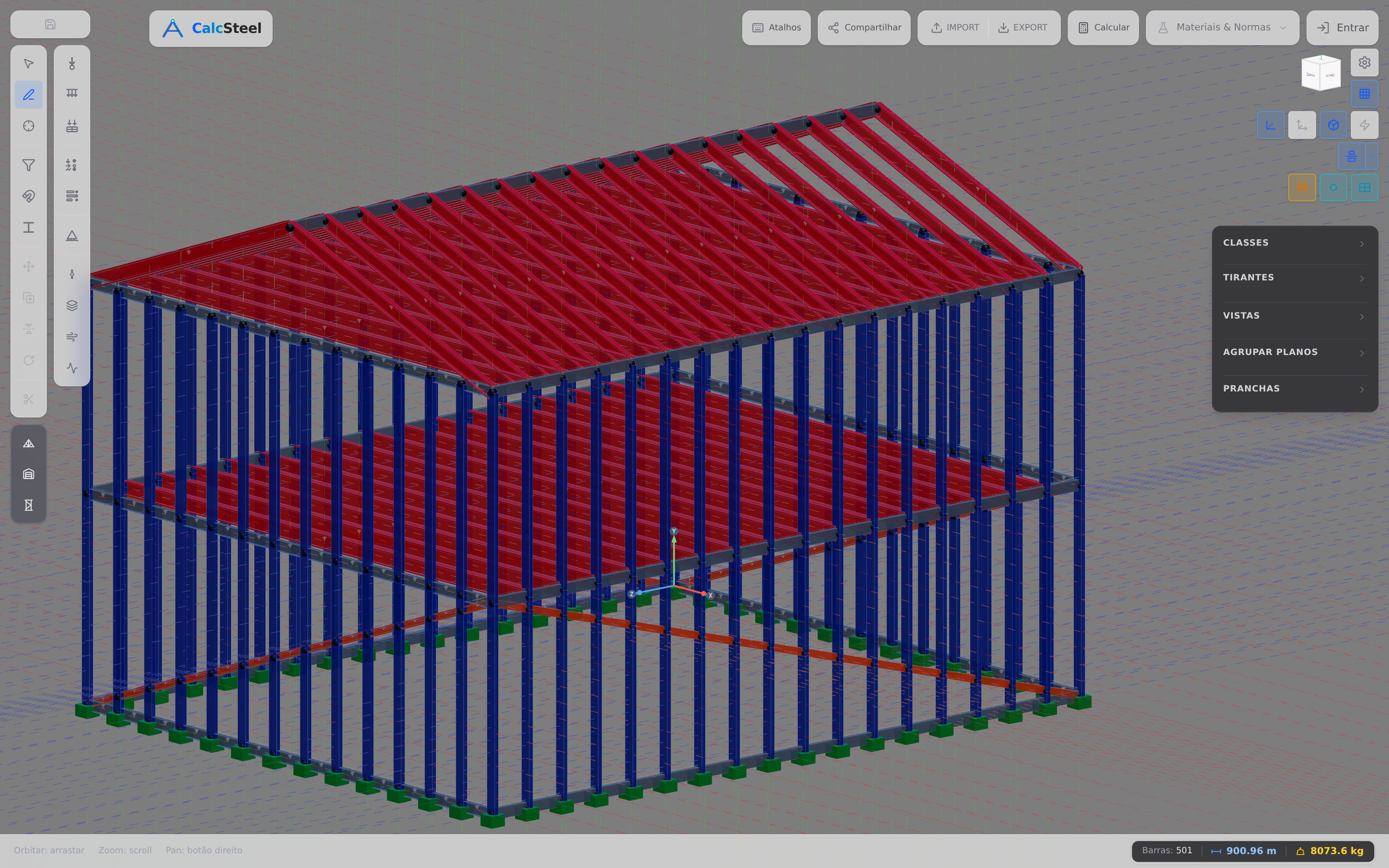

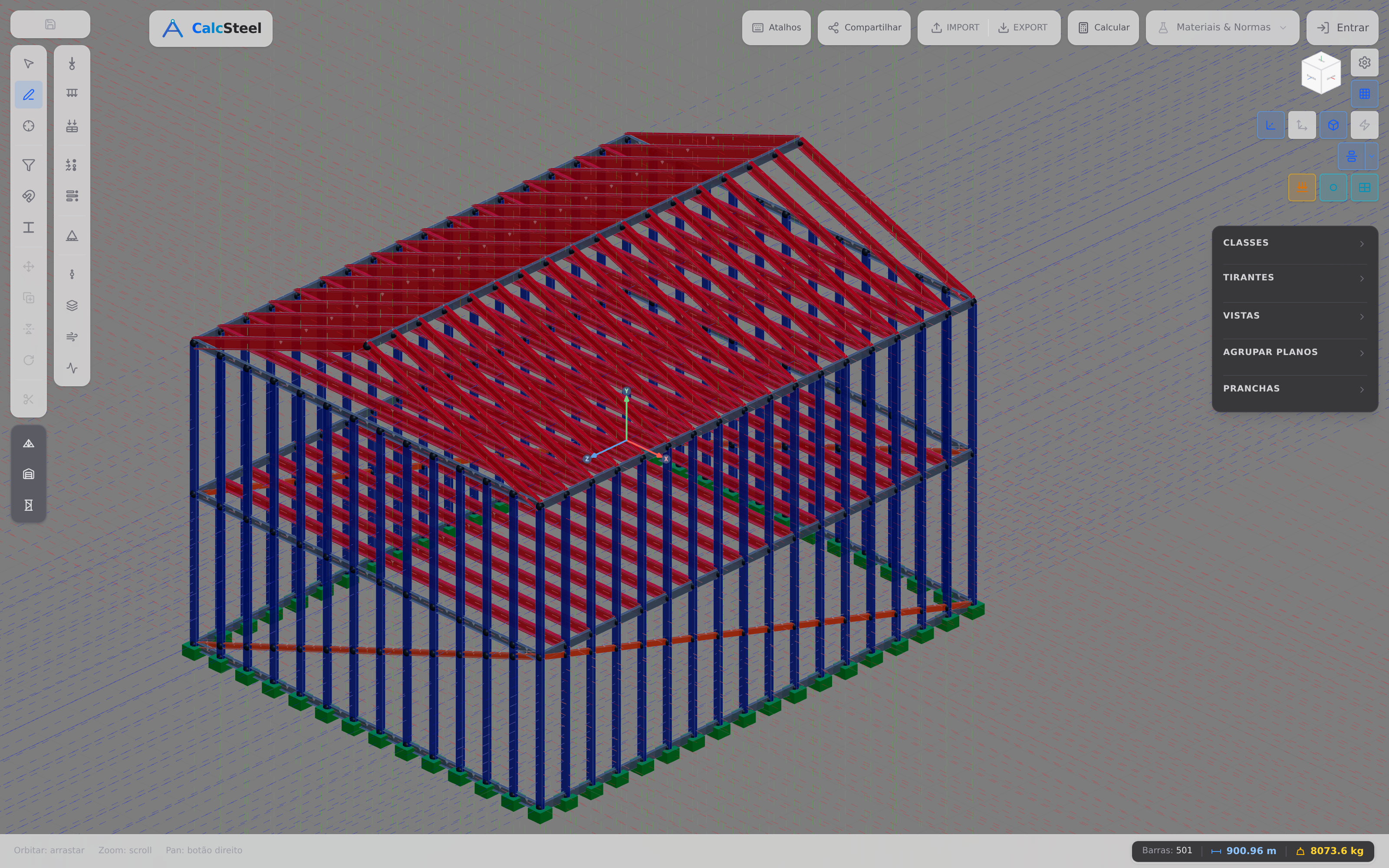

Individualmente as seções são esbeltas e fáceis de torcer. É a estrutura que as torna estruturais — e ela é montada em três camadas que passam a carga umas para as outras.

Painéis de parede

Uma parede é uma fileira de montantes a 400 ou 600 mm de eixo capturados entre uma guia superior e uma guia inferior. Sozinhos os montantes são longos e esbeltos e tendem a flambar ou torcer lateralmente, então duas coisas os restringem: bloqueios (blocagem) encaixados entre os montantes para manter o espaçamento e distribuir cargas concentradas, e o travamento (bridging) — fitas planas ou pequenos perfis enfiados pelas almas dos montantes — que impede a fileira inteira de girar em torno do seu eixo de menor inércia. Sem o travamento, montantes de resto adequados falharão por torção muito antes de atingirem sua resistência à flexão.

Cassetes de piso

Um piso é um conjunto de vigotas C a 400 ou 600 mm de eixo apoiadas em guias de borda em cada extremidade. Como a alma da vigota é fina, o ponto onde ela pousa sobre o apoio é um ponto fraco — a alma pode esmagar ou dobrar sob a reação concentrada — então enrijecedores de alma são adicionados nos apoios para conduzir essa carga até as mesas. Aparafusadas como uma unidade, as vigotas, as guias de borda e o piso formam um cassete rígido que pode ser içado inteiro para o lugar.

Cobertura

Acima das paredes ficam tesouras ou caibros formados a frio — as mesmas cartolas U enrijecidas e cantoneiras dispostas para descarregar as cargas de cobertura até as linhas de parede.

Como a carga flui

O caminho é deliberado e, no steel frame, inteiramente através de ligações aparafusadas:

1. As cargas de cobertura (peso próprio, neve, sucção de vento) se acumulam nas tesouras ou caibros.
2. Elas descem para os painéis de parede abaixo, que as carregam verticalmente como carga axial nos montantes.
3. As paredes apoiam-se no cassete de piso, cujas vigotas vencem o vão até seus apoios e transferem as reações verticais.
4. Essas reações descem pelas paredes inferiores até a fundação.

Cada transferência é uma junta aparafusada, e cada perfil dessa cadeia precisa ser verificado para a demanda que realmente enxerga. É exatamente isso que os exemplos resolvidos adiante fazem — um montante, uma vigota e uma verga de cada vez — com a demanda elástica lida direto do motor FEM.

Aqui está a única ideia que separa os perfis formados a frio de tudo o que você aprendeu sobre vigas laminadas a quente: as paredes de uma seção formada a frio são tão finas que os elementos de placa planos flambam para fora do próprio plano antes de a seção transversal inteira conseguir atingir a tensão de escoamento. Uma viga laminada a quente é robusta o bastante para geralmente escoar primeiro; uma cartola U enrijecida formada a frio, feita de chapa de 0,8–3 mm de espessura, enruga primeiro. Isso muda o método inteiro.

Como as partes comprimidas da seção liberam carga à medida que flambam, o dimensionamento formado a frio não usa a seção transversal cheia e bruta. Ele usa uma seção efetiva — a quantidade reduzida de aço que ainda está fazendo trabalho estrutural depois de descontadas as zonas flambadas. Quanto mais fino e largo for um elemento de placa, menos dele permanece "efetivo", e é exatamente por isso que o pequeno enrijecedor de borda na aresta da mesa importa tanto: ele escora a borda livre da mesa e mantém mais dela efetiva.

Os três modos de flambagem que você precisa verificar

Cada montante, vigota ou verga formada a frio precisa ser verificado contra três instabilidades distintas, não apenas uma:

• Flambagem local — os elementos planos individuais (alma, mesa, enrijecedor) enrugam em ondas curtas enquanto os cantos da seção permanecem no lugar. É a primeira a aparecer e é o que força a ideia de seção efetiva.
• Flambagem distorcional — o conjunto enrijecedor-e-mesa gira como uma unidade em torno do canto alma-mesa, abrindo ou fechando o perfil. Esse modo é exclusivo das seções formadas a frio e é fácil de esquecer porque cai entre os comprimentos de onda local e global; ignorá-lo é uma das formas clássicas de superestimar perfis formados a frio.
• Flambagem global — o perfil inteiro cede: flambagem por flexão de um montante em compressão, flambagem lateral-torcional de uma vigota em flexão, ou flambagem flexo-torcional do perfil monossimétrico. O travamento, a blocagem e o fechamento existem em grande parte para encurtar o comprimento destravado que governa esse modo.

Normas e métodos

O lado da capacidade do cálculo é normatizado. Os arcabouços dominantes são o AISI S100 (América do Norte), hoje geralmente aplicado pelo Método da Resistência Direta (MRD); o Eurocode 3 Parte 1-3 com sua abordagem de largura efetiva; a NBR 14762 (Brasil); e a AS/NZS 4600 (Austrália/Nova Zelândia). O MRD em particular virou o padrão moderno porque trabalha direto das cargas de flambagem elástica para os três modos e dispensa a contabilidade elemento a elemento da largura efetiva.

E há uma reviravolta recorrente: para perfis formados a frio, o estado limite de serviço frequentemente governa antes da resistência. Essas seções são rígidas para o seu peso em sentido relativo, mas são leves, então a flecha sob vento e — para pisos — a oscilação perceptível e a vibração de piso muitas vezes decidem a dimensão muito antes de qualquer verificação de capacidade chegar perto do limite. Você verá isso acontecer já no próximo exemplo resolvido.

Onde o CalcSteel se encaixa — dito com honestidade

Seja claro sobre a divisão de trabalho. O motor FEM real do CalcSteel te dá a demanda elástica exata: as reações, o cortante V, o momento fletor M e a flecha δ para qualquer montante, vigota ou verga que você modelar, conferidos com a teoria fechada até a terceira casa decimal. O que o motor não faz por você é calcular a capacidade formada a frio — a verificação de largura efetiva / MRD para os três modos de flambagem acima. Essa verificação de capacidade é o passo seguinte pareado que você executa contra a sua norma vigente. Acertar a demanda, de graça e instantaneamente, é o que te permite entrar nessa verificação de capacidade já sabendo o M, V e δ exatos que o seu perfil tem de suportar.

Vamos transformar a teoria em números em um perfil real. Tome um montante de parede não portante sob vento comum: uma cartola U enrijecida C 150×60×20×2,0 mm (A = 6,08 cm², I_x = 215,1 cm⁴, S_x = 28,68 cm³, cerca de 4,77 kg/m). A parede tem L = 2,80 m de altura, os montantes estão a 0,60 m de eixo e a pressão de vento de cálculo é q = 1,0 kN/m². O montante vence o vão verticalmente entre as guias superior e inferior, que modelamos como pinos simples.

Passo 1 — carga de linha por área de influência

Cada montante coleta o vento sobre a faixa de parede que ele suporta — o seu espaçamento. Então a pressão vira uma carga de linha uniforme ao longo do montante:

w = q × espaçamento = 1,0 kN/m² × 0,60 m = 0,60 kN/m, atuando horizontalmente (perpendicular à parede).

Passo 2 — reações e cortante

Para um perfil biapoiado sob carga uniforme, cada guia divide a carga total igualmente. O motor retorna R = 0,84 kN em cada extremidade, e o cortante é máximo nos apoios, V_máx = ±0,84 kN, caindo linearmente até zero a meia altura. Esta é a primeira vez que usamos V e M neste pillar — se o diagrama de esforço cortante e momento fletor ainda não é natural para você, nosso aprofundamento complementar sobre diagramas de esforço cortante e momento fletor percorre exatamente como essas formas surgem.

Passo 3 — momento fletor

O momento cresce parabolicamente até um pico a meia altura. O motor reporta M_máx = 0,588 kN·m, precisamente o clássico wL²/8 para um vão birrotulado (0,60 × 2,80² / 8 = 0,588). Esta é a demanda que a seção efetiva e sua capacidade pelo MRD têm de resistir em torno do eixo de maior inércia.

Passo 4 — flecha lateral vs o limite de serviço

Sob vento, o limite de conforto e controle de fissuras de acabamento de uma parede é tipicamente L/240. Aqui isso é 2800 / 240 = 11,7 mm. O motor calcula uma flecha real a meia altura de δ = 1,12 mm — o montante usa apenas cerca de 10% do seu orçamento de flecha. O resultado FEM conferiu exatamente com a teoria fechada.

O que isso te diz

Para este montante não portante, a flexão por vento é confortável e a rigidez não chega nem perto do limite — o dimensionamento é governado pelas verificações de capacidade (flambagem local e distorcional daquela seção fina de 2,0 mm), não pela flecha. Mas note o escopo: esta é uma verificação de flexão pura. No momento em que um montante também carrega carga vertical do pavimento acima, ele vira uma viga-coluna, e você precisa verificar a interação combinada de axial mais flexão — a compressão axial amplifica o momento de vento e traz a flambagem global e distorcional para jogo juntas. Essa verificação combinada é o próximo passo do dimensionamento do perfil, e o M e V exatos que você acabou de extrair aqui são metade do que ela precisa.

Agora vire o perfil e coloque-o em um piso, onde um critério completamente diferente assume o comando. Nossa vigota é uma cartola U enrijecida C 200×75×20×3,05 mm (A = 11,62 cm², I_x = 718,9 cm⁴, S_x = 71,89 cm³, cerca de 9,12 kg/m) — a seção exata apresentada antes. Ela vence L = 4,00 m, as vigotas estão a 0,60 m de eixo, e a carga total de piso (permanente mais acidental) é 2,5 kN/m². Ambas as extremidades ficam biapoiadas nas guias de borda.

Passo 1 — carga de linha

Cada vigota carrega sua faixa de influência: w = 2,5 kN/m² × 0,60 m = 1,50 kN/m, desta vez atuando verticalmente (gravidade).

Passo 2 — reações, cortante e momento

O motor retorna R = 3,0 kN em cada apoio e V_máx = 3,0 kN nos suportes. O momento fletor chega ao pico no meio do vão em M_máx = 3,00 kN·m — de novo exatamente wL²/8 (1,50 × 4,00² / 8 = 3,00). Com S_x = 71,89 cm³, a tensão de flexão elástica que isso produz é modesta, e a seção tem uma grande reserva de resistência mesmo após a redução para seção efetiva.

Passo 3 — a flecha é a história de verdade

Pisos são mantidos em um limite de serviço mais apertado que paredes — tipicamente L/300 para a flecha de carga total, aqui 4000 / 300 = 13,3 mm. O motor calcula uma flecha real no meio do vão de δ = 3,48 mm, o clássico 5wL⁴/384EI com E = 200 GPa, conferido pelo FEM até a terceira casa decimal. Isso é apenas cerca de 26% do limite de flecha — confortável, mas uma fração muito maior do orçamento do que a verificação de resistência está usando.

O ponto didático

Isto é o dimensionamento formado a frio em poucas palavras. A vigota tem bastante capacidade de momento de sobra, e ainda assim a rigidez, não a resistência, é o que de fato a dimensiona. Estenda o vão, reduza a altura ou afine a espessura e δ sobe rumo aos 13,3 mm muito antes de a capacidade à flexão ser ameaçada. E a flecha é apenas metade da conversa sobre serviço: como os pisos em steel frame são leves, a vibração e a oscilação de piso — como o piso reage quando alguém caminha sobre ele — muitas vezes se tornam o verdadeiro critério de controle, apertando os limites de vão efetivo mais do que uma simples verificação de flecha estática sugeriria. Quando você ouvir que vigotas formadas a frio são "governadas pela flecha", é isto que significa, e é por isso que acertar δ exatamente no navegador — antes mesmo de abrir a norma de capacidade — é tão valioso.

Ler um exemplo resolvido é uma coisa; operar os números você mesmo é onde os perfis formados a frio finalmente fazem sentido. A calculadora de vigas interativa é montada bem aqui, rodando o mesmo motor FEM elástico que produziu cada resultado deste guia. Defina o vão, insira uma carga de linha, escolha a condição de apoio, escolha uma seção formada a frio e leia de volta, instantaneamente, as reações, o esforço cortante V, o momento fletor M e a flecha δ.

Experimente com os perfis que você já conheceu neste pillar. Digite um montante de parede C 150×60×20×2,0 com L = 2,80 m e w = 0,60 kN/m e você vai chegar ao mesmo momento de 0,588 kN·m a meia altura e à flecha de 1,12 mm. Troque para a vigota de piso C 200×75×20×3,05 com L = 4,00 m e w = 1,50 kN/m e observe a flecha subir para 3,48 mm — o número que de fato governa um piso formado a frio. Depois comece a mudar as coisas: estique o vão, aperte o espaçamento dos montantes ou aumente a pressão de vento e veja com que rapidez uma seção fina consome seu limite de flecha.

Algumas coisas que vale saber antes de começar:

• É genuinamente gratuita. O cálculo é ilimitado e não exige login — abra a calculadora de vigas e vá. O CalcSteel roda inteiramente no seu navegador, então nada fica na fila em um servidor e nada é limitado por cota.
• O motor retorna a demanda elástica, não a capacidade. Você obtém M, V e δ até a terceira casa decimal, conferidos com a teoria fechada. O passo pareado — a verificação de capacidade por largura efetiva / Método da Resistência Direta que transforma essa demanda em passa/não passa — é o trabalho de norma formada a frio descrito antes neste guia; a calculadora dimensiona o lado da demanda dessa comparação com exatidão.
• O tipo de apoio muda tudo. Alterne entre extremidades rotuladas e engastadas e você verá o momento de pico saltar entre o meio do vão e os apoios — exatamente o efeito que quantificamos no exemplo rotulado-vs-engastado mais abaixo.

Insira o seu próprio montante, vigota ou verga e mantenha a calculadora aberta em uma segunda aba enquanto lê os exemplos resolvidos restantes — toda afirmação que segue é uma que você pode reproduzir aqui em segundos.

Toda porta e janela abre um buraco na estrutura da parede, e os montantes que antes conduziam a carga por ali agora têm de desviar ao redor dela. Esse trabalho cabe à verga (ou lintel): uma viga sobre a abertura que reúne a carga de cobertura, piso e parede de cima e a entrega para os montantes de ombreira que ladeiam a abertura. As vergas são onde os perfis formados a frio deixam de ser um campo de montantes idênticos e começam a concentrar carga — por isso merecem um olhar cuidadoso.

A demanda

Tome uma verga feita da mesma cartola U enrijecida C 200×75×20×3,05 mm que usamos para a vigota de piso, vencendo uma abertura livre de L = 2,40 m. Acima dela fica uma faixa de influência de cobertura mais a parede, entregando uma carga de linha de w = 6,0 kN/m. Modele como biapoiada nos dois montantes de ombreira e o motor retorna:

• Reações R = 7,2 kN em cada ombreira (½ · 6,0 · 2,40).
• Cortante V_máx = 7,2 kN, com pico nos apoios e cruzando o zero no meio do vão.
• Momento fletor M_máx = 4,32 kN·m no meio do vão (= wL²/8).
• Flecha δ = 1,80 mm no meio do vão.

O motor conferiu exatamente com a teoria fechada. Note que o momento é confortavelmente maior que os 0,588 kN·m do montante de vento, mas o vão é curto e rígido, então a flecha permanece pequena — aqui é a resistência e o apoio, não o serviço, que lideram a conversa.

Dois detalhes que fazem de uma verga uma verga

1. Vergas reais são duplicadas. Uma única C fina seria uma viga ruim sobre uma abertura — esbelta, propensa à flambagem lateral-torcional e distorcional, e fácil de torcer. Então na prática uma verga é construída como um par caixão: duas seções C posicionadas costas com costas (ou alma com alma dentro de uma guia) e aparafusadas em um perfil composto único. Duas cartolas U dividindo a mesma demanda significa que cada C carrega aproximadamente metade — os 4,32 kN·m e 7,2 kN divididos entre elas — que é exatamente por que você as coloca em caixão. Quando você operar isso na calculadora, lembre-se de que a demanda elástica que ela reporta é o total na verga composta; a verificação de capacidade é então feita por cartola sobre a seção efetiva.

2. A reação pousa em algum lugar. Aquela reação de 7,2 kN concentra-se nos montantes de ombreira como uma força de apoio pressionada contra uma alma fina. As almas formadas a frio têm só ~3 mm aqui, então uma reação de apoio concentrada pode esmagar ou flambar a alma localmente — o modo de falha chamado enrugamento da alma. Isso é exclusivo de perfis de paredes finas e é fácil de esquecer porque as verificações de viga (momento, flecha) todas passam. As correções são detalhamento padrão de formados a frio: verifique o enrugamento da alma no apoio, e onde ele não passar, adicione um enrijecedor de apoio (um trecho curto de perfil U ou cantoneira aparafusado à alma na reação) para distribuir a carga. Os próprios montantes de ombreira também precisam ser dimensionados para levar esses 7,2 kN até o piso.

A verga é o lembrete mais claro de que o dimensionamento formado a frio é um sistema: o motor te dá o M, V e δ exatos, e cabe a você seguir a reação até a ombreira, verificar a alma no apoio e caixonar a seção para que nenhuma única cartola fina esteja fazendo um trabalho para o qual nunca foi moldada.

Como você supõe que um perfil está preso nas extremidades muda a resposta mais do que quase qualquer outra escolha isolada — e os perfis formados a frio estão cheios de ligações genuinamente ambíguas. Então vamos pegar exatamente o montante de vento do primeiro exemplo resolvido e mudar apenas as condições de contorno.

Mesmo montante, extremidades engastadas

O perfil é o mesmo: um montante C 150×60×20×2,0 mm, altura L = 2,80 m, carregando a mesma carga de linha de vento w = 0,60 kN/m. Antes tratamos as ligações das guias superior e inferior como pinos perfeitos. Agora suponha o extremo oposto — ambas as ligações de guia totalmente engastadas (engastado–engastado), incapazes de girar. O motor retorna:

• M_ext = −0,392 kN·m em cada guia (= wL²/12) — o momento de pico moveu-se para as extremidades.
• M_meio = +0,196 kN·m a meia altura (= wL²/24).
• Flecha δ = 0,22 mm — cerca de um quinto dos 1,12 mm do caso rotulado.

Compare isso com a rodada rotulada, onde o pico era um único momento positivo de +0,588 kN·m a meia altura e a flecha era 1,12 mm. Nada sobre o aço mudou. Ao engastar as extremidades nós:

• Realocamos o momento crítico do meio da altura para os apoios — então a verificação que importa, e o lugar onde você adicionaria reforço, também muda;
• Invertemos o sinal dele nas extremidades (momento negativo, não positivo), o que troca qual mesa está em compressão e portanto qual modo de flambagem você fiscaliza;
• Cortamos a flecha em cerca de cinco vezes, porque o engaste de extremidade enrijece enormemente.

A resposta honesta está no meio

Aqui está a verdade da engenharia: um clip aparafusado real na guia não é nem um pino perfeito nem um engaste perfeito. Um clip leve deixa o montante girar quase livremente; um suporte robusto com vários parafusos o restringe substancialmente. O comportamento real — e os momentos e a flecha reais — ficam em algum lugar entre essas duas rodadas do motor. Suponha um pino e você pode superdimensionar para um momento a meia altura que nunca se desenvolve por completo; suponha engaste total e você pode perder o momento negativo e a demanda concentrada na guia, e superestimar perigosamente a rigidez.

É precisamente aqui que o software estrutural justifica seu valor. Em vez de chutar uma única condição de contorno e torcer, você delimita o problema: rode o caso rotulado e o caso engastado na calculadora de vigas, confirme que seu detalhe é seguro em toda a faixa e detalhe a ligação para corresponder à ponta dessa faixa em que você está confiando. Duas rodadas, trinta segundos, e a ambiguidade que antes era uma questão de julgamento vira um número delimitado e defensável — a demanda elástica em ambos os extremos, pronta para a verificação de capacidade formada a frio que vem a seguir.

Uma estrutura em steel frame só é tão boa quanto os parafusos que a mantêm unida. Como a chapa é fina, você nunca solda light steel framing em obra — o calor atravessaria o material e destruiria o revestimento de zinco que o protege da corrosão. Em vez disso, as ligações formadas a frio são feitas a frio, rápido e às centenas:

• Parafusos autoperfurantes / autoatarraxantes — o carro-chefe. O parafuso perfura o próprio furo e forma a própria rosca em uma única ação, unindo montante a guia, fechamento a montante e clip a perfil. Sem pré-furação, sem torquímetro, só uma parafusadeira.
• Clinchagem (junção por prensagem) — uma matriz prensa as duas chapas em um botão de encaixe sem fixador separado; comum em painéis e tesouras feitos em fábrica.
• Rebites cegos (pop) — onde você só alcança um lado da junta, típico em fechamentos e rufos.
• Pinos acionados por pólvora — fixadores cravados que ancoram a guia inferior a uma laje de concreto em um único disparo.

A mudança de mentalidade em relação ao laminado a quente é esta: uma junta aparafusada funciona como um grupo. Nenhum fixador isolado carrega a ligação — a carga é distribuída por um padrão de parafusos, e a junta é dimensionada por quantidade e espaçamento de parafusos, verificando cada parafuso ao cisalhamento, arrancamento (tração para fora da chapa rosqueada) e escorregamento sobre a cabeça (a chapa rasgando sobre a cabeça), além do esmagamento e basculamento na chapa fina. Adicione parafusos, ou espalhe-os mais, e a capacidade cresce quase linearmente — até que a própria chapa, não o parafuso, se torna o limite.

Como isso difere do aço laminado a quente

Seções laminadas a quente são espessas — mesas e almas medidas em milímetros ou centímetros inteiros — então seus elementos de placa são robustos. Uma viga laminada a quente geralmente escoa antes de flambar localmente, é unida por soldas e parafusos de alta resistência, e absorve forças de apoio concentradas com facilidade. Os perfis formados a frio são a imagem espelhada: paredes finas que flambam local e distorcionalmente muito antes de o aço escoar, unidas por parafusos trabalhando em grupos, e sensíveis a qualquer carga pontual pressionando uma alma não enrijecida. Nenhum é "melhor" — eles resolvem problemas diferentes, e uma boa edificação frequentemente usa laminado a quente para o esqueleto primário e formado a frio para as paredes de vedação, os pisos e a cobertura.

Para a comparação completa, seção por seção, de metalurgia e forma — como o material é feito, o que escoa primeiro e quando recorrer a cada um — leia o artigo complementar: aço laminado a quente vs formado a frio.

Os perfis formados a frio recompensam a disciplina. A mesma esbeltez que os torna leves e eficientes também os torna implacáveis com os atalhos que você poderia levar impunemente no laminado a quente ou na madeira. Aqui estão os seis que mais pegam as pessoas:

1. Ignorar a flambagem distorcional. Todo mundo lembra de verificar a flambagem local e global; a distorcional — em que o enrijecedor de borda e a mesa giram como uma unidade em torno do canto alma-mesa — é exclusiva das seções formadas a frio e muitas vezes governa a capacidade de um montante ou vigota. Nunca a deixe de fora da verificação de capacidade.
2. Esquecer o enrugamento da alma e os enrijecedores de apoio. Uma alma fina carregando uma reação concentrada simplesmente dobra. Onde quer que uma vigota pouse em uma guia, ou uma reação de verga pouse nos montantes de ombreira, verifique o enrugamento da alma e adicione um enrijecedor de alma/apoio se o número não passar. Nosso exemplo de verga concentrou 7,2 kN em cada ombreira exatamente por essa razão.
3. Dimensionar pela resistência quando a flecha e a vibração governam. Como esses perfis são rígidos-por-peso mas não rígidos-em-termos-absolutos, pisos e paredes carregadas por vento são geralmente limitados por L/300 ou L/240 e pela oscilação de piso — não pelo escoamento. Nossa vigota de piso usou apenas ~26% do seu limite de flecha e tinha uma enorme reserva de resistência, mas a flecha ainda era a história.
4. Supor engaste total nas extremidades. Um clip aparafusado não é nem um pino perfeito nem um engaste perfeito. Dimensione o detalhe real para a demanda que a restrição verdadeira e parcial produz — delimite-o entre os modelos rotulado e engastado em vez de otimisticamente reivindicar um engaste que você não detalhou.
5. Pular o travamento e a blocagem. Montantes e vigotas esbeltos tendem a torcer e flambar lateralmente. O travamento por fitas ou perfis, os bloqueios e a blocagem os travam em intervalos — deixe-os de fora e a capacidade real do perfil despenca bem abaixo do valor calculado.
6. Negligenciar a corrosão e a ponte térmica. Especifique a classe de galvanização/revestimento para a exposição (o aço fino tem pouco metal de sacrifício de sobra), mantenha o aço seco e detalhe barreiras térmicas para que os montantes altamente condutivos não façam ponte térmica na envoltória e provoquem condensação.

Perguntas frequentes

Os perfis formados a frio são resistentes o bastante para uma casa? Confortavelmente. O steel frame rotineiramente constrói casas de um e vários pavimentos e edifícios de média altura; sua relação resistência-peso é excelente. A tarefa de dimensionamento não é resistência bruta, mas controlar flambagem e flecha — que é precisamente para o que servem as verificações de capacidade de seção efetiva e os limites de serviço.

Que vão uma vigota de piso formada a frio consegue vencer? Depende inteiramente da seção, espessura, espaçamento e carga — não há um único número. No nosso exemplo resolvido, uma vigota C 200×75×20×3,05 mm a 0,60 m de espaçamento venceu 4,00 m sob uma carga de piso de 2,5 kN/m² e usou apenas cerca de um quarto do seu limite de flecha L/300, então uma seção mais alta ou espessura maior chegaria mais longe. A resposta honesta é: modele o seu perfil exato e leia a flecha.

Que espessura de aço se usa em montantes de parede? Tipicamente fina — montantes de divisória não portante ficam frequentemente em torno de 0,8–1,2 mm, enquanto montantes portantes estruturais e vigotas usam bitolas mais pesadas, comumente até cerca de 2–3 mm. Nosso montante de vento era uma seção C de 2,0 mm; nossas vigotas e vergas portantes eram de 3,05 mm.

Formado a frio vs laminado a quente — qual é mais barato? Para estruturas leves e repetitivas (habitação, baixa altura, paredes e pisos de vedação) o formado a frio geralmente vence em custo instalado: menos aço por peso, sem solda em obra, pré-fabricação rápida e a seco e fundações mais leves. Para estrutura primária pesada, de grande vão ou alta carga, o laminado a quente é geralmente mais econômico. A maioria dos projetos mistura os dois — veja a comparação laminado a quente vs formado a frio para saber onde fica o ponto de cruzamento.

De um único montante até uma parede e um piso completos, aqui está a que se resumem os perfis formados a frio:

• Os perfis formados a frio (steel frame) constroem edificações reais a partir de chapa fina de aço (≈0,8–3 mm) conformada a frio em montantes C, vigotas C e guias U, aparafusados em painéis de parede, piso e cobertura — leves, dimensionalmente perfeitos, incombustíveis e rápidos de montar.
• A espessura fina muda a física. Esses perfis sofrem flambagem local, distorcional e global muito antes de escoarem, então o dimensionamento usa uma seção efetiva (largura efetiva / Método da Resistência Direta sob AISI S100, Eurocode 3-1-3, NBR 14762 ou AS/NZS 4600) — nunca a seção bruta.
• O estado limite de serviço geralmente governa. Em todos os nossos exemplos resolvidos os perfis tinham grandes reservas de resistência; a flecha (L/300 para pisos, L/240 para paredes carregadas por vento) e a vibração de piso é que de fato dimensionam montantes, vigotas e vergas formadas a frio.
• Os detalhes definem a capacidade. Enrugamento da alma e enrijecedores de apoio nos suportes, travamento e blocagem contra torção, e restrição de extremidade realista (um clip aparafusado fica entre um pino e um engaste) não são extras opcionais — são o dimensionamento.
• O CalcSteel te dá a demanda elástica exata de graça. O motor FEM real retorna reações, cortante, momento e flecha para qualquer montante, vigota ou verga — cada número neste artigo conferiu com a teoria fechada até a terceira casa decimal — e a verificação de capacidade por largura efetiva / MRD é o passo seguinte pareado.
