Comment vérifier un poteau en acier selon la NBR 8800 ?

Un poteau en acier rompt rarement par écrasement. Bien avant que l'acier n'atteigne sa limite d'élasticité, une barre chargée axialement peut flamber latéralement, se tordre, ou faire les deux à la fois. C'est pourquoi une vérification normative à la compression est fondamentalement un problème de stabilité, et non de résistance, et pourquoi elle exige davantage que la limite d'élasticité et l'aire de la section transversale.

L'ABNT NBR 8800 — Projeto de estruturas de aco e de estruturas mistas de aco e concreto de edificios — est la norme brésilienne qui régit cette vérification. Ses prescriptions pour les poteaux paraissent trompeusement courtes, mais elles condensent un siècle de théorie du flambement : la charge critique élastique d'Euler, l'effet des contraintes résiduelles et du défaut de rectitude initial, et l'interaction entre le flambement global de la barre entière et le flambement local des éléments de plaque élancés au sein de la section.

Se tromper sur l'un de ces points aboutit soit à un poteau non sécuritaire, soit à un poteau excessivement conservateur et coûteux. C'est précisément cette tension que la norme — et le logiciel qui l'automatise — doit résoudre.

La première édition, la NBR 8800:1986, a marqué un tournant décisif. Elle a remplacé l'ancienne méthode des contraintes admissibles par la méthode des états-limites (coefficients partiels de type LRFD) et — innovation majeure pour l'époque — a introduit des prescriptions pour la construction mixte acier-béton, de plus en plus utilisée dans la pratique brésilienne.

Au début des années 2000, la norme avait besoin d'une réécriture. En mai 2001, un groupe de travail de spécialistes des structures en acier — professeurs et chercheurs des grandes universités brésiliennes, avec des représentants d'organismes professionnels et de l'ABNT, et le soutien de l'IBS (Instituto Brasileiro de Siderurgia / Institut brésilien de la sidérurgie) — a entrepris de rédiger la révision. Le résultat, la NBR 8800:2008 (deuxième édition, datée du 25 août 2008), a élargi le dimensionnement des structures mixtes à tous les éléments structuraux mixtes et à leurs assemblages, et a rapproché étroitement les règles de dimensionnement des barres de la pratique de l'AISC.

L'histoire ne s'est pas arrêtée là. Une troisième édition, la NBR 8800:2024, a intégré les anciennes annexes de flambement au corps principal du texte, supprimé le plafond de 3,0 sur le coefficient Cb (déversement, flambement latéral avec torsion) afin qu'il puisse être obtenu par analyse numérique, ajusté les limites de contrainte de fatigue de l'Annexe H vers les valeurs AISC/AWS, révisé les résistances des boulons, et ajouté de nouvelles annexes sur la vibration des planchers et la durabilité de l'acier. La philosophie du poteau, cependant, a été maintenue.

Une fois la philosophie établie, la vérification du poteau se réduit à une seule inégalité de dimensionnement : la force axiale de compression de calcul ne doit pas dépasser la résistance de calcul.

La résistance de calcul à la compression dans la NBR 8800:2008 est :

• Nc,Rd = chi · Q · Ag · fy / gamma_a1
• gamma_a1 = 1,10 (le coefficient partiel de résistance à la plastification)
• Ag = aire brute, fy = limite d'élasticité
• Q = facteur de réduction pour voilement local (= 1,0 pour les sections non élancées ; < 1,0 lorsque les éléments de plaque sont élancés)
• chi = facteur de réduction pour flambement global

Le facteur de réduction chi est fonction de l'élancement réduit lambda0 = sqrt(Q · Ag · fy / Ne), où Ne est la force critique de flambement élastique (de type Euler) de la barre. La forme fermée est :

• pour lambda0 ≤ 1,5 :  chi = 0,658^(lambda0^2)  (régime inélastique)
• pour lambda0 > 1,5 :  chi = 0,877 / lambda0^2  (régime élastique / Euler)

La branche 0,658 est un ajustement exponentiel du flambement inélastique ; la branche 0,877/lambda0^2 est la courbe d'Euler mise à l'échelle par 0,877 pour tenir compte du défaut de rectitude initial.

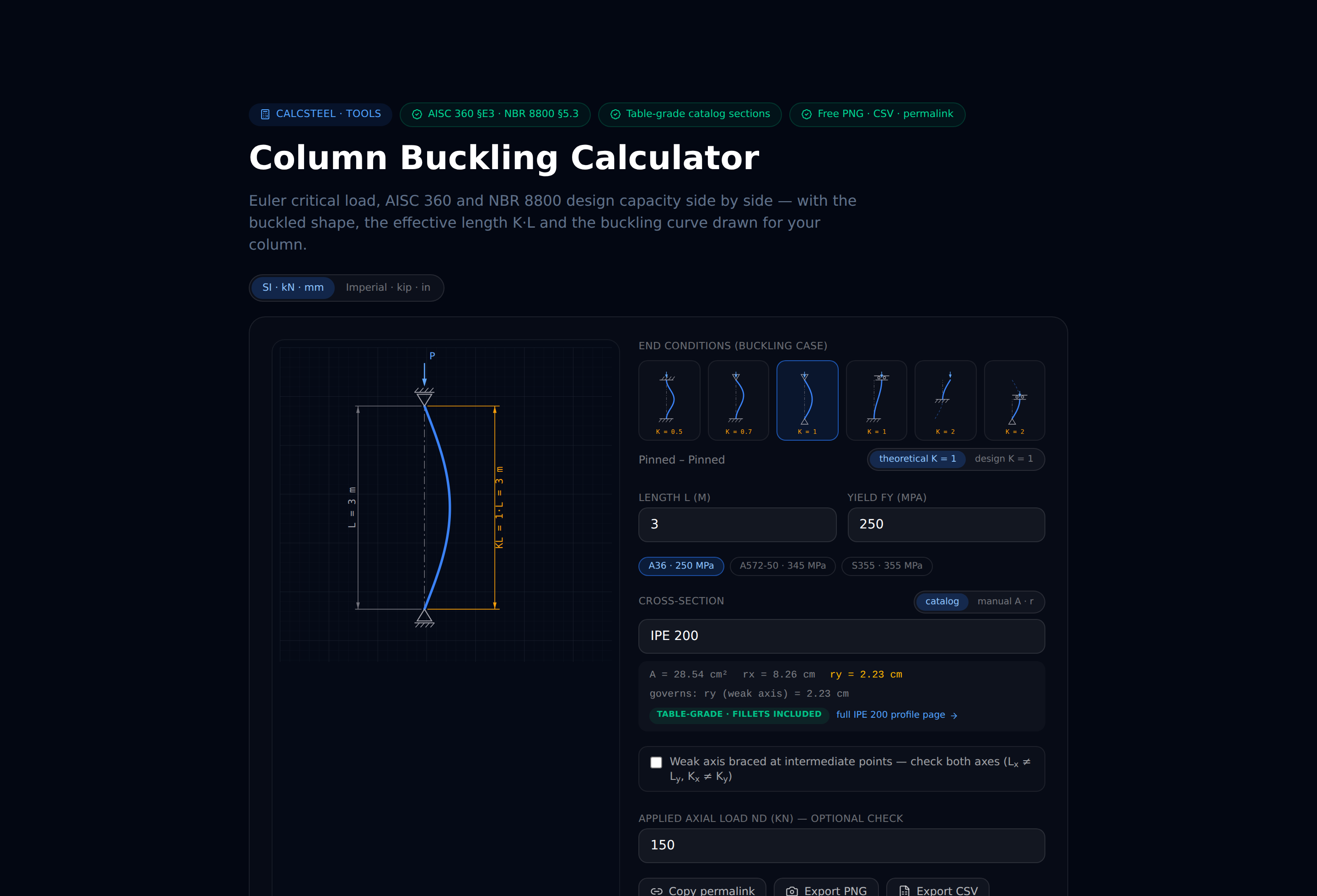

Vous pouvez évaluer cette même courbe pour n'importe quel profilé laminé ou soudé en quelques secondes avec la calculatrice de flambement de poteau gratuite et sans inscription — elle renvoie directement l'élancement, le facteur de réduction et la capacité axiale.

Ce nombre 0,658 n'est pas d'origine brésilienne. Il remonte à la Spécification AISC LRFD de 1986, où la résistance du poteau a été présentée pour la première fois comme une équation exponentielle dans le régime inélastique, combinée à l'équation d'Euler dans le régime élastique. Les données d'essais et la calibration correspondantes ont été présentées lors d'une réunion du Structural Stability Research Council (SSRC) à Cleveland, Ohio, en 1985 — s'appuyant sur les recherches sur les courbes de poteau que le SSRC portait depuis des décennies.

Cela compte pour comprendre le comportement de la NBR 8800. Le Brésil a délibérément adopté une courbe unique de poteau, la même approche que l'AISC 360, où une seule relation F_cr = 0,658^(Fy/Fe) · Fy couvre tous les profilés laminés et soudés. L'Eurocode 3 a pris une autre voie, en utilisant jusqu'à cinq courbes de flambement distinctes (a0, a, b, c, d) sélectionnées selon le type de section, le mode de fabrication et l'axe. Les prescriptions de dimensionnement des barres de la NBR 8800 sont, de ce fait, souvent décrites comme quasiment identiques à celles de l'AISC 360. Si vous hésitez entre plusieurs normes, notre comparaison NBR 8800 vs AISC 360 vs Eurocode 3 détaille leurs points de divergence.

Ainsi, lorsque vous vérifiez un poteau selon la NBR 8800, vous appliquez implicitement une calibration nord-américaine à des coefficients de charge et de matériau brésiliens — une filiation véritablement hybride.

À la main, la vérification du poteau occupe plusieurs pages : choisir le facteur de longueur effective K pour chaque axe, calculer Ne pour les modes de flambement par flexion, par torsion et par flexion-torsion, retenir le plus faible, en déduire lambda0, évaluer Q (qui exige lui-même Qs et Qa pour les semelles et âmes élancées), puis chi, puis Nc,Rd, puis le rapport sollicitation/résistance.

Le logiciel comprime tout cela à une fraction de seconde et élimine les sources d'erreur les plus courantes :

• Modes de flambement — un solveur par éléments finis trouve la véritable force critique élastique Ne au lieu de s'appuyer sur des facteurs K tabulés, capturant automatiquement le comportement en flexion-torsion.
• Voilement local — Q est recalculé à partir des élancements réels des plaques de la section choisie, et non supposé égal à 1,0.
• Données de section — les propriétés (Ag, rayons de giration, constantes de torsion) sont extraites d'une bibliothèque de profilés vérifiée plutôt que ressaisies.
• Traçabilité — chaque valeur intermédiaire (Ne, lambda0, Q, chi) est indiquée, de sorte que la vérification soit auditable, et non une boîte noire.

Le gain se traduit par la vitesse d'itération : un ingénieur peut essayer dix sections dans le temps qu'un calcul manuel met à en résoudre une seule.

Vérifier un poteau en acier selon la NBR 8800 est conceptuellement simple — une seule inégalité — mais tout le travail réside dans ce qui alimente chi et Q : les longueurs effectives, les modes de flambement élastique, les facteurs de voilement local et les coefficients partiels de matériau. C'est la filiation de la norme (états-limites depuis 1986, dimensionnement mixte élargi en 2008, la courbe unique de poteau dérivée de l'AISC, et la mise à jour de 2024) qui rend le résultat à la fois sûr et économique lorsqu'elle est appliquée correctement.

C'est exactement le genre de comptabilité qu'un logiciel devrait prendre en charge. CalcSteel est un outil structural natif du navigateur — un front-end React/TypeScript avec un backend d'éléments finis en Python — qui exécute des vérifications normatives pour la NBR 8800, l'AISC 360, l'Eurocode 3 et l'IS 800 sur une bibliothèque de plus de 1 140 profilés en acier. Il propose un plan gratuit, avec un Pro à US$24/mois facturé annuellement. Vous pouvez construire une ossature, appliquer des charges et lire le rapport sollicitation/résistance du poteau avec chaque valeur intermédiaire exposée dans l'éditeur. Utilisez-le pour vérifier l'arithmétique ; gardez le jugement d'ingénierie de votre côté.
