Dilatation thermique de l'acier : de combien il bouge en été

Par un après-midi calme de juillet, la toiture en acier d'un entrepôt peut être 20–30 °C plus chaude que l'air ambiant — l'acier sombre en plein soleil dépasse couramment 50 °C, et les ingénieurs ferroviaires mesurent des rails plus chauds encore. Chacun de ces éléments s'allonge silencieusement. Durant l'été 2026, Union Pacific a commencé à peindre ses rails en blanc précisément pour cette raison : gagner quelques degrés sur l'acier et retenir le flambement provoqué par la chaleur que les cheminots appellent un sun kink.

La dilatation thermique est la charge la plus universelle qu'une structure connaisse, et la seule qui agit même quand rien ne repose dessus. Ignorez-la et vous obtenez des joints de dilatation coincés, des bardages fissurés, des rails déformés et — quand un élément est totalement bridé — des contraintes figées assez importantes pour peser à côté des charges que vous avez réellement dimensionnées.

Ce guide est l'explication complète et résolue. Nous partons de l'unique équation que tout ingénieur mémorise, ΔL = α·L·ΔT, et allons jusqu'à une travée en acier contreventée où la chaleur d'été n'a nulle part où aller et où seul un solveur aux éléments finis peut dire où finit la force. Chaque nombre ici a été calculé par le moteur EF de CalcSteel et vérifié par rapport à la théorie en forme fermée jusqu'à la troisième décimale, et une calculatrice de poutres gratuite est intégrée plus bas pour que vous puissiez modéliser un élément vous-même.

Que vous soyez un étudiant découvrant α pour la première fois, un ingénieur en exercice espaçant des joints de dilatation, ou simplement curieux de savoir pourquoi les ponts ont ces jeux en zigzag, ceci est écrit pour vous.

Chaque matériau possède un coefficient de dilatation thermique linéaire, α — la variation relative de longueur par degré de variation de température. Pour l'acier de construction au carbone, il vaut presque exactement α = 12 × 10⁻⁶ par °C, la valeur que l'Eurocode 3 (EN 1993-1-1, §3.2.6) impose d'utiliser pour des températures allant jusqu'à environ 100 °C.

En unités impériales, la norme américaine écrit la même propriété comme α = 6,5 × 10⁻⁶ par °F (AISC), soit ≈ 11,7 × 10⁻⁶ par °C — la petite différence est un arrondi d'unité, pas de la physique. Dans tous les cas, le nombre est minuscule : chauffez une barre d'acier d'un degré et elle croît de douze parties par million. Ce qui rend cela important, c'est que les structures réelles sont longues et les variations réelles de température sont grandes, et les deux se multiplient.

Il vaut la peine de retenir le α de l'acier en contexte :

• Béton ≈ 10–12 × 10⁻⁶/°C — pratiquement identique à l'acier. Ce n'est pas une coïncidence dont nous avons la chance de bénéficier ; c'est ce qui permet au béton armé de fonctionner. Si l'acier et le béton se dilataient à des taux très différents, chaque variation de température cisaillerait l'adhérence entre l'armature et le béton.
• Acier inoxydable ≈ 16–17 × 10⁻⁶/°C — les nuances austénitiques se dilatent environ 40% de plus que l'acier au carbone, ce qui compte pour les détails en métaux mixtes.
• Aluminium ≈ 23 × 10⁻⁶/°C — presque le double de l'acier. Une façade en aluminium sur une ossature en acier cherchera toujours à se mouvoir plus vite que ce sur quoi elle est boulonnée.

Un avertissement : α lui-même dérive vers le haut à haute température. La valeur de 12 × 10⁻⁶ vaut pour le service courant et les conditions estivales. En cas d'incendie, au-dessus d'environ 700 °C, la dilatation de l'acier s'accélère nettement et l'Eurocode fournit une courbe complète dépendant de la température — un problème différent de la chaleur d'été dont traite cet article.

Quand un élément en acier est libre de se mouvoir — une extrémité fixe, l'autre pouvant glisser — la chaleur produit un allongement pur et aucune contrainte. La variation de longueur est le coefficient multiplié par la longueur d'origine multipliée par la variation de température :

ΔL = α · L · ΔT

Prenons un cas réaliste d'été : une poutre en acier de 6 m qui subit une hausse ΔT = +30 °C depuis une température de montage modérée jusqu'à une après-midi chaude. En substituant α = 12 × 10⁻⁶/°C :

ΔL = 12 × 10⁻⁶ × 6000 mm × 30 = 2,16 mm.

Un peu plus de deux millimètres — petit, mais pas négligeable quand cela cherche à se frayer un passage à travers un assemblage détaillé sans jeu. Nous avons modélisé exactement cette poutre dans le moteur CalcSteel, en appliquant la hausse de température comme une charge thermique équivalente, et il a retourné un déplacement d'extrémité de 2,160 mm avec une contrainte interne nulle — une coïncidence exacte avec le calcul manuel, et la physique correcte : une dilatation non bridée est libre de contrainte.

Comme ΔL varie linéairement avec la longueur, les éléments plus longs se déplacent proportionnellement plus :

• 6 m à +30 °C → 2,16 mm; à +40 °C → 2,88 mm
• 12 m à +30 °C → 4,32 mm; à +40 °C → 5,76 mm
• 30 m à +30 °C → 10,8 mm; à +40 °C → 14,4 mm

C'est le nombre qui dimensionne un joint de dilatation ou un assemblage à trous oblongs. C'est aussi la moitié aimable de l'histoire — rien ici ne menace l'acier. Le problème commence à l'instant où vous l'empêchez de bouger.

Maintenant, bloquez les deux extrémités. L'acier cherche toujours à se dilater de α·L·ΔT, mais il ne le peut pas — alors, au lieu d'une déformation, la variation de température se transforme en contrainte. Empêchez la déformation thermique libre ε = α·ΔT et, selon la loi de Hooke, vous générez une contrainte égale au module de Young multiplié par cette déformation supprimée :

σ = E · α · ΔT

Observez de près ce qui a disparu de cette équation : la longueur et l'aire de la section transversale ont toutes deux disparu. Une contrainte thermique totalement bridée est identique dans une barre de 6 m et dans une de 60 m, dans un IPE 80 et dans un IPE 600. Elle ne dépend que du matériau (E, α) et de la variation de température — l'un des faits les plus contre-intuitifs et les plus importants du comportement structural.

Pour un acier avec E = 200 GPa et une hausse estivale ΔT = +40 °C :

σ = 200 000 MPa × 12 × 10⁻⁶ × 40 = 96 MPa de compression.

Nous avons fait passer un IPE 330 totalement bridé dans le moteur CalcSteel à +40 °C. Il a retourné une réaction d'appui — la force thermique — de 601,0 kN, qui sur la section de 62,6 cm² donne exactement 96,0 MPa, en accord avec σ = EαΔT jusqu'à la troisième décimale. Placez cela à côté de la limite d'élasticité de 250 MPa de l'acier MR250 et le constat frappe fort : une hausse estivale de 40 °C, sans aucune charge sur la structure, a déjà consommé 38% de la capacité du matériau. Ajoutez la gravité et le vent par-dessus, et un élément qui semblait confortable peut se retrouver bien plus proche de la limite que son diagramme de charges ne le suggère.

La force elle-même, N = E·A·α·ΔT, croît bien avec l'aire — 601 kN ici — c'est pourquoi elle peut écraser des appareils d'appui, cisailler des tiges d'ancrage et faire flamber des éléments élancés (le sun kink du rail est exactement cette compression trouvant une libération latérale). Mais la contrainte, ce qui décide si l'acier plastifie, n'est fixée que par σ = EαΔT.

La contrainte thermique n'agit jamais seule — elle se superpose à la flexion et au cisaillement que l'élément porte déjà. Le moyen le plus rapide de le ressentir est de modéliser une poutre réelle et d'observer ses contraintes, puis de se rappeler qu'une hausse estivale bridée ajoute silencieusement jusqu'à 96 MPa par-dessus tout ce que vous voyez ici.

La calculatrice ci-dessous est la véritable calculatrice de poutres gratuite de CalcSteel, intégrée directement sur cette page. Définissez une travée, choisissez les appuis, ajoutez une charge répartie ou ponctuelle, et elle trace les réactions, les diagrammes de cisaillement et de moment fléchissant ainsi que la déflexion — instantanément, sans connexion requise pour le calcul. Dimensionnez la section jusqu'à ce que la contrainte de flexion soit confortable, puis demandez-vous quelle marge reste pour une contribution thermique de 96 MPa si cet élément est bridé.

Elle est illimitée et véritablement gratuite. Quand vous serez prêt à combiner gravité, vent et bridage thermique sur tout un portique — où l'interaction est une vérification axiale plus flexion, et non la flexion seule — c'est à cela que sert l'éditeur complet de CalcSteel.

La longueur est le multiplicateur qui transforme un coefficient minuscule en un véritable problème de détail constructif. Prenons un rail de pont roulant ou une poutre de pont de 30 m — une travée modeste en acier industriel — soumis à une variation ΔT = +35 °C entre la matinée et l'après-midi. Le moteur CalcSteel, et la formule manuelle, donnent tous deux :

ΔL = 12 × 10⁻⁶ × 30 000 mm × 35 = 12,6 mm.

C'est le jeu qu'un joint de dilatation doit ouvrir et refermer, chaque jour, pendant toute la vie de la structure. Détaillez-le sans jeu et vous revenez au cas bridé — figeant 84 MPa (σ = EαΔT à +35 °C) plus une force de compression assez grande pour faire flamber l'élément latéralement. Sur un rail continu soudé, cette libération latérale a un nom et un bilan humain : le sun kink, où un rail chaud n'ayant nulle part où croître se rompt en une onde latérale et fait dérailler des trains. C'est une rupture par flambement entièrement provoquée par une dilatation thermique supprimée, et c'est pourquoi la voie est posée à une « température neutre » contrôlée et pourquoi les compagnies ferroviaires peignent désormais les rails en blanc.

La réponse en conception relève de l'une de deux philosophies, et les structures réelles utilisent les deux :

• Libérer le mouvement. Diviser les bâtiments longs en segments au moyen de joints de dilatation (une règle empirique courante est environ tous les 40–60 m d'ossature en acier, ajustée au climat et à la norme), et laisser les ponts glisser sur des appareils d'appui glissants ou rouler sur des rouleaux. Mouvement sans bridage signifie aucune contrainte.
• Brider le mouvement et dimensionner pour la force. Là où un joint est impraticable, vous acceptez σ = EαΔT et la force N = EAαΔT, et vous vérifiez que les éléments, assemblages et ancrages peuvent les reprendre aux côtés des autres actions.

Bien choisir exige un chiffre pour la force que le bridage attire réellement — ce qui nous amène au cas auquel seul un solveur peut répondre.

Les structures réelles vivent entre les deux extrêmes que nous avons tracés — jamais parfaitement libres, jamais parfaitement rigides. Quand une poutre chauffe à l'intérieur d'un portique, la part de la force thermique libre N = E·A·α·ΔT qui se développe réellement dépend de la rigidité avec laquelle le reste de la structure combat le mouvement. Il n'existe aucune formule fermée pour cela ; la force se répartit selon la rigidité relative, et c'est précisément à cela que sert un solveur aux éléments finis.

Reprenons la poutre IPE 330 — sa force thermique libre à ΔT = +30 °C est de 451 kN — et plaçons-la dans trois structures différentes :

• Un portique simple (poteaux élancés, articulés en tête et libres de se déplacer). Les poteaux sont des centaines de fois plus flexibles latéralement que la poutre n'est rigide selon son axe, alors ils s'inclinent simplement vers l'extérieur et la poutre se dilate presque librement : force thermique proche de zéro, ~2 mm de déplacement latéral en tête de poteau. Les portiques rigides sont naturellement indulgents face à la chaleur.
• Un élément totalement bridé (le cas empêché vu plus haut). La force complète de la classe 451 kN / 96 MPa se développe. C'est la borne supérieure.
• Une travée contreventée — le juste milieu réaliste. Nous avons modélisé une travée de 12 m × 6 m avec la poutre chauffée à +30 °C et des diagonales rigides L 100×100×10 résistant à l'écartement. Le moteur CalcSteel retourne une force de poutre de seulement −42,7 kN (9,5% des 451 kN libres) — le portique se déplace toujours d'environ 2 mm — mais cette fraction « petite » représente +47,6 kN de traction déversés directement dans le contreventement diagonal et une poussée de 42 kN dans chaque fondation, une force qu'aucune charge de gravité ou de vent n'y a jamais placée.

Voilà toute la leçon en une seule expérience. Même un contreventement rigide ne bride qu'environ un dixième de la force thermique libre, si bien que la structure continue de se déplacer — mais un dixième de 451 kN reste des dizaines de kilonewtons de charge thermique pure dans les diagonales et leurs assemblages. Multipliez une travée contreventée le long d'un long bâtiment sans joint de dilatation et ces forces s'accumulent. C'est pourquoi les longs bâtiments en acier sont divisés en blocs thermiquement indépendants. Seul un moteur d'analyse peut vous dire, pour votre géométrie, si la chaleur s'échappe sous forme de mouvement inoffensif ou s'accumule sous forme de force — et où.

Transformer tout cela en un détail sûr se résume à une poignée de décisions, et les normes soutiennent chacune d'elles :

• Choisissez la plage de température, pas une estimation. L'Eurocode EN 1991-1-5 (Actions thermiques) donne les composantes uniforme et de gradient de température à partir des données climatiques du site ; l'AISC et la pratique locale font de même. Le ΔT retenu pour le dimensionnement est la variation entre la température de l'acier au moment où il a été bridé dans la structure et ses états de service les plus chaud et le plus froid — c'est pourquoi il vaut la peine de consigner la température de montage.
• Décidez, élément par élément, entre libération et bridage. Les trous oblongs, les appareils d'appui glissants et les joints de dilatation libèrent le mouvement et suppriment la contrainte ; les assemblages fixes le brident et doivent alors reprendre σ = EαΔT et N = EAαΔT. La plupart des bâtiments réels mélangent délibérément les deux.
• Surveillez les effets différentiels et de gradient. Le soleil sur une face la chauffe davantage que le côté ombragé ; un gradient de température à travers la hauteur d'un élément le fait fléchir, pas seulement croître. Ces cas non uniformes n'ont pas de formule manuelle nette et c'est exactement là qu'un modèle prouve son utilité.
• Gardez été et incendie séparés. Le coefficient de 12 × 10⁻⁶ et les variations d'environ 30–50 °C traitées ici relèvent du comportement en température de service. L'incendie est un régime différent — des centaines de degrés, un module d'élasticité en chute et un α qui s'accélère — régi par les normes de structures en situation d'incendie, pas par cet article.

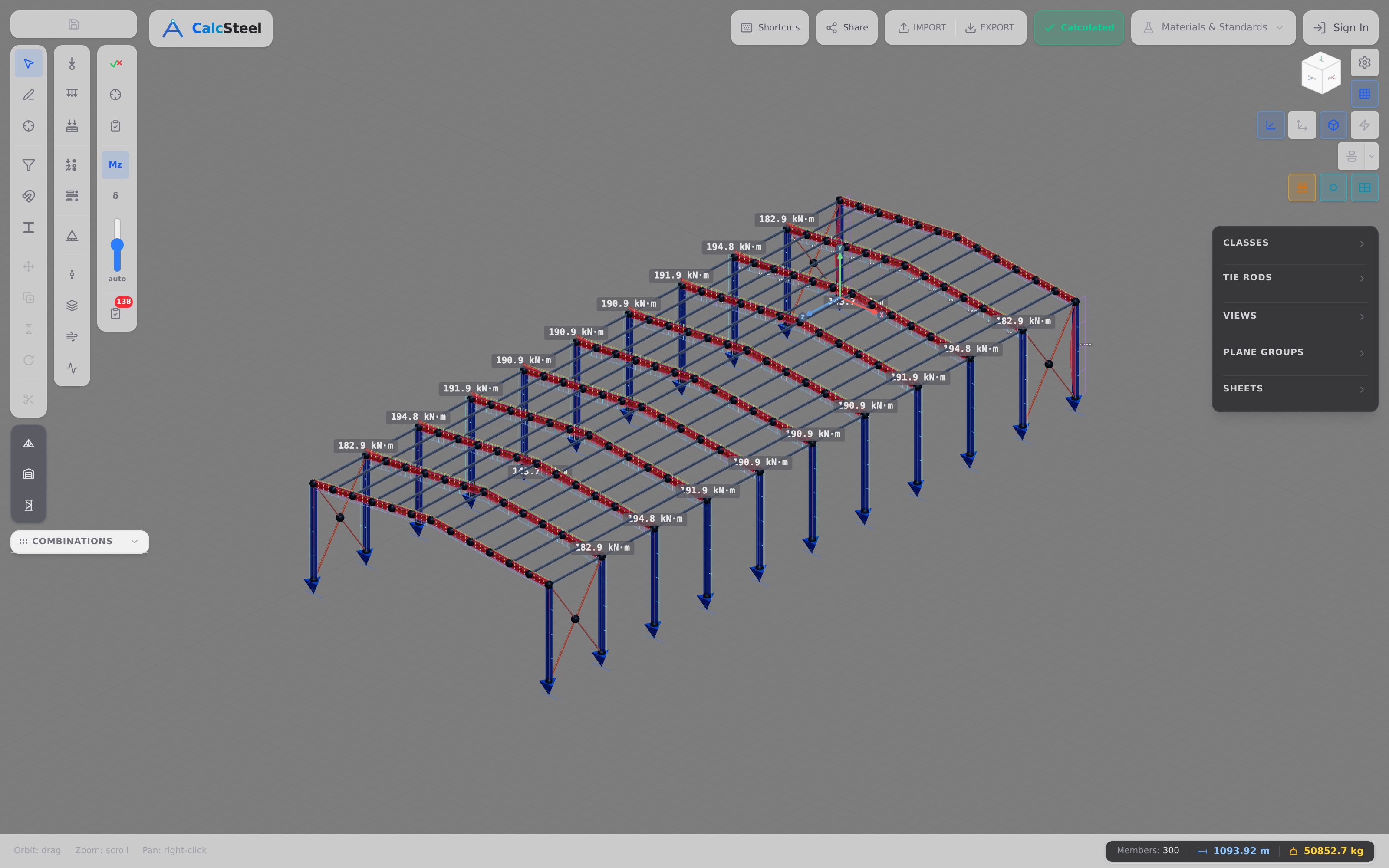

Dans l'éditeur CalcSteel, ces choix deviennent des données du modèle : montez le portique, définissez les bridages, et le même moteur EF qui a produit chaque nombre ci-dessus résout la façon dont les actions thermiques se combinent avec la gravité et le vent, puis vérifie chaque élément selon l'AISC 360, l'Eurocode 3 ou la NBR 8800 et le colore selon son taux d'utilisation. Vous voyez immédiatement quels éléments transforment la chaleur en mouvement inoffensif et lesquels la transforment en force.

La physique est courte ; les idées reçues sont tenaces. Parcourez cette liste avant de faire confiance à un nombre thermique quelconque.

• Penser qu'une section plus grande dilate davantage, ou qu'une barre plus longue est plus contrainte. L'allongement libre ΔL croît avec la longueur, mais la contrainte bridée σ = EαΔT ne dépend ni de la longueur ni de l'aire. Un élément court et trapu et un élément long et élancé figent les mêmes 96 MPa à +40 °C.
• Supposer que l'acier bouge à peine. 2 mm sur une poutre de 6 m et 12,6 mm sur une travée de 30 m suffisent à coincer un joint sans jeu, fissurer un bardage ou faire flamber un rail. Une déformation « petite » sur une grande structure est un déplacement bien réel.
• Ignorer la rigidité du bridage. La même poutre chauffée de la même quantité peut développer entre ~0 et ses 451 kN complets selon ce qui la retient — le facteur isolé le plus déterminant de la réponse, et celui que les méthodes manuelles ne peuvent pas capturer.
• Oublier la température de montage. Le ΔT se mesure à partir de la température à laquelle la structure a été assemblée et bridée, pas de 20 °C par défaut. Soudez un portique par une matinée froide et le ΔT d'été sera plus grand.
• Confondre la chaleur d'été avec l'incendie. Ils ne partagent que le nom du coefficient et rien d'autre. La chaleur de service est élastique et réversible ; l'incendie est un état limite distinct, régi par les normes.

De combien l'acier se dilate-t-il par degré ?

Environ 12 × 10⁻⁶ de sa longueur par °C (Eurocode 3), ou 6,5 × 10⁻⁶ par °F (AISC). Un élément de 10 m croît d'environ 0,12 mm pour chaque degré Celsius de hausse de température.

La dilatation thermique cause-t-elle une contrainte ?

Seulement si le mouvement est bridé. Un élément libre de se dilater croît de ΔL = αLΔT avec une contrainte nulle. Un élément totalement bridé développe à la place σ = EαΔT — 96 MPa dans l'acier pour une hausse de +40 °C — parce que la déformation supprimée est renvoyée dans le matériau sous forme de contrainte.

Pourquoi la taille de la section ne change-t-elle pas la contrainte thermique ?

Parce que σ = EαΔT ne contient aucun terme d'aire. Une section plus grande attire une force thermique plus grande (N = EAαΔT), mais cette force se répartit sur une aire proportionnellement plus grande, donc la contrainte est identique. La longueur s'annule pour la même raison.

Quel espacement prévoir entre les joints de dilatation ?

Assez grand pour que le ΔL accumulé et la force bridée restent gérables — une règle empirique courante est tous les 40–60 m d'ossature en acier, mais la vraie réponse vient du ΔT climatique, de la rigidité de l'ossature et de la norme applicable, c'est pourquoi les bâtiments longs sont modélisés plutôt que tabulés.

La dilatation thermique est la charge qui est toujours présente, et elle est régie par deux équations courtes et une grande idée sur le bridage.

• Mouvement libre : ΔL = α·L·ΔT. Le α de l'acier ≈ 12 × 10⁻⁶/°C. Une poutre de 6 m croît de 2,16 mm et une travée de 30 m de 12,6 mm au cours d'un été chaud — sans contrainte, tant qu'elle peut bouger.
• Mouvement bridé : σ = E·α·ΔT. Indépendante de la longueur et de l'aire — +40 °C fige 96 MPa dans n'importe quel élément en acier, 38% de la limite d'élasticité du MR250, avant toute charge.
• La force N = E·A·α·ΔT est réelle mais conditionnelle. La part qui se développe dépend entièrement de la rigidité du bridage — de ~0 dans un portique flexible jusqu'aux 451 kN complets lorsqu'il est totalement bridé.
• Le contreventement attire la force thermique. Une travée contreventée a canalisé 47,6 kN de traction thermique pure dans ses diagonales, même pendant que le portique se déplaçait librement — la raison pour laquelle les bâtiments longs ont besoin de joints de dilatation, et une répartition que seule l'EF peut quantifier.

Arrêtez de deviner et modélisez. Saisissez une travée et une charge dans la calculatrice de poutres gratuite ci-dessus, ou montez le portique entier dans CalcSteel et laissez le même véritable moteur EF derrière chaque nombre ici résoudre ensemble le thermique, la gravité et le vent — dans votre navigateur, sur un plan véritablement gratuit, avec l'AISC 360, l'Eurocode 3 et la NBR 8800 intégrées. Les étudiants ont tout débloqué via CalcSteel Education, gratuitement.
