Calculateur de Poids des Armatures : Poids, Nomenclature et Diamètres de Barres

Le béton est la deuxième substance la plus consommée sur Terre après l'eau, et presque rien de ce béton ne tient debout sans acier à l'intérieur. Les barres nervurées noyées dans chaque dalle, poutre, poteau et semelle — l'armature, ou le ferraillage — sont ce qui permet au béton de résister à la traction, et leur poids est l'un des tout premiers chiffres dont dépend un projet. Il fixe la facture du matériau, le nombre de camions, les levages à la grue, l'estimation de CO₂ et la main-d'œuvre pour tout attacher. Trompez-vous de dix pour cent et vous avez soit surcommandé une fortune en acier, soit sous-estimé la livraison qui retient la coulée.

La bonne nouvelle : le poids des armatures est l'une des grandeurs les plus calculables de toute la construction. Derrière chaque tableau de diamètres et chaque calculateur de poids d'armature en ligne se cache une formule unique et exacte, et la masse d'une barre ne change jamais avec la météo. La difficulté n'est pas le calcul — c'est de le faire de façon cohérente entre trois systèmes normatifs différents, d'y intégrer les recouvrements et les pertes, et de relier le tonnage à l'analyse structurale qui a décidé de la quantité d'acier réellement nécessaire à l'élément.

Ce guide est le parcours complet, et il va jusqu'au bout : de la formule unique qui fixe chaque masse unitaire, en passant par les tableaux de diamètres des trois normes (la brésilienne NBR 7480, l'américaine ASTM A615, l'européenne EN 10080), jusqu'à un carnet de ferraillage complet — puis la partie que la plupart des calculateurs de poids sautent. Nous prenons une poutre réelle, la faisons passer par le moteur EF de CalcSteel pour trouver son moment de calcul, et transformons ce moment en un nombre de barres réel et un poids réel. Chaque chiffre ci-dessous a été calculé par ce moteur ou par la routine de masse propre au calculateur, puis vérifié par rapport aux formules normatives à trois décimales.

Le calculateur de poids d'armature de CalcSteel est intégré plus bas, gratuit et sans inscription — il calcule le kg/m, le carnet de ferraillage, la vérification normative et la substitution entre normes pendant que vous lisez. Commençons par la formule qui rend tout cela possible.

La masse unitaire nominale d'une barre d'armature est la masse de la barre ronde lisse de même diamètre nominal — les déformations (nervures) qui accrochent le béton sont ignorées. En unités SI, cela donne kg/m = (π/4)·d²·ρ·10⁻⁶ = 0,006165·d², où d est le diamètre nominal en millimètres et ρ = 7850 kg/m³ la masse volumique de l'acier au carbone. Cette seule expression reproduit toutes les valeurs de toutes les tables nationales d'armatures.

C'est tout. Une barre étiquetée Ø16 n'est pas pesée nervure par nervure ; sa masse nominale est définie à partir du cercle lisse équivalent de 16 mm de diamètre. L'aire de la section est A = π·d²/4 = π·16²/4 = 201 mm², et multiplier cette aire (en m²) par la masse volumique de l'acier donne 201×10⁻⁶ × 7850 = 1,578 kg/m. Chaque organisme normatif — ABNT, ASTM, CEN — publie exactement cette valeur, arrondie, dans sa table de barres.

Deux conséquences comptent en pratique. Premièrement, comme la masse nominale ignore les nervures, un même diamètre nominal pèse pareil dans toutes les normes : une barre de 16 mm fait 1,578 kg/m au Brésil comme en Europe — les désignations peuvent différer, la physique non. Deuxièmement, la masse croît avec le carré du diamètre, donc passer de Ø16 à Ø20 n'ajoute pas 25 % d'acier par mètre, mais (20/16)² − 1 ≈ 56 % de plus. Doubler le diamètre quadruple le poids. Cette relation quadratique explique pourquoi le choix des barres est un tel levier sur le tonnage.

Lorsque nous avons validé la routine de masse du calculateur par rapport aux masses nominales publiées dans les NBR 7480, ASTM A615 et EN 10080, chaque valeur correspondait à la formule 0,006165·d² dans la marge d'arrondi propre à chaque norme (mieux que ±0,12 %). La formule n'est pas une approximation des tables — elle est les tables.

La formule est universelle, mais le catalogue — quels diamètres sont réellement laminés et comment ils sont nommés — est régional. Trois systèmes couvrent la majeure partie du monde, et un bon calculateur de poids d'armature doit parler les trois, car une barre spécifiée dans une norme est couramment achetée, substituée ou vérifiée dans une autre.

Brésil — ABNT NBR 7480 (CA-50)

Désignée par le diamètre nominal en millimètres, dans la série préférentielle Ø5,0, Ø6,3, Ø8,0, Ø10, Ø12,5, Ø16, Ø20, Ø25 et Ø32. La classe CA-50 signifie une limite d'élasticité caractéristique de 500 MPa. Les masses unitaires vont de 0,154 kg/m (Ø5) à 6,313 kg/m (Ø32) ; les diamètres structuraux courants sont Ø10 = 0,617 kg/m, Ø12,5 = 0,963, Ø16 = 1,578 et Ø20 = 2,466 kg/m.

États-Unis — ASTM A615 / A615M (Grade 60)

Désignée par un numéro impérial qui correspond (approximativement) au diamètre en huitièmes de pouce : #3 ≈ 3⁄8″, #4 ≈ 1⁄2″, jusqu'à #18. La valeur de référence est en livres par pied, donc la #4 fait 0,668 lb/ft, ce qui convertit en 0,994 kg/m ; la #8 (≈ 1″) fait 2,670 lb/ft = 3,973 kg/m. Le Grade 60 correspond à une limite d'élasticité de 60 ksi (≈ 420 MPa). Les barres américaines ont un jumeau soft-metric (#4 ↔ #13M) qui piège de nombreuses conversions de spécification.

Europe — EN 10080 / ISO 6935-2 (B500)

Désignée par le diamètre nominal dans la série préférentielle Ø6, 8, 10, 12, 14, 16, 20, 25, 28, 32 et 40, classe B500 (limite d'élasticité de 500 MPa). Ces diamètres étant métriques, les masses coïncident avec les valeurs de la NBR partout où les diamètres correspondent — Ø16 = 1,578 kg/m, Ø20 = 2,466, Ø32 = 6,313 — le Ø12 = 0,888 kg/m comblant l'écart entre les Ø10 et Ø12,5 brésiliens.

Le tableau ci-dessous présente les trois côte à côte avec leurs masses unitaires. Remarquez que les poids s'alignent chaque fois que les diamètres s'alignent — les systèmes diffèrent dans les désignations et les diamètres préférentiels, pas dans l'acier sous-jacent. C'est exactement pourquoi la substitution entre normes est un problème d'aire, que nous résolvons plus loin.

Deux systèmes d'unités dominent l'approvisionnement en armatures, et les confondre est la source la plus fréquente d'un tonnage erroné. Le monde métrique cote en kilogrammes par mètre (kg/m) ; les États-Unis cotent en livres par pied (lb/ft). Ils décrivent la même barre, et le pont entre les deux est une constante :

1 kg/m = 0,672 lb/ft, ou inversement 1 lb/ft = 1,488 kg/m.

Ainsi, la #4 américaine à 0,668 lb/ft fait 0,668 × 1,488 = 0,994 kg/m ; une Ø20 européenne à 2,466 kg/m fait 2,466 × 0,672 = 1,658 lb/ft. Tout calculateur d'armatures honnête vous laisse basculer l'affichage sans toucher à la valeur sous-jacente, car la masse nominale est une propriété de l'acier, pas des unités dans lesquelles vous l'affichez.

De la masse unitaire au poids total

Une fois la masse unitaire connue, le poids total d'un lot de barres identiques est trivial :

Poids total (kg) = masse unitaire (kg/m) × longueur de coupe (m) × quantité

Un cas résolu : 100 barres de Ø10 CA-50, chacune coupée à 12 m. La masse unitaire est de 0,617 kg/m, donc chaque barre fait 0,617 × 12 = 7,404 kg, et 100 d'entre elles pèsent 740,4 kg — presque une tonne à partir d'un seul repère de barre modeste. Inversez la question et vous obtenez la vision achats : une tonne de Ø10 en longueurs de 12 m représente 1000 ÷ 7,404 ≈ 135 barres, soit environ 1621 mètres d'acier. Les commandes, la tarification et le chargement des camions découlent tous de ces deux conversions.

La croissance quadratique mord ici aussi. Les mêmes 100 barres en Ø20 au lieu de Ø10 pèsent 100 × 12 × 2,466 = 2959 kg — quatre fois le tonnage pour deux fois le diamètre. Chaque fois que vous pouvez satisfaire le besoin avec davantage de petites barres plutôt qu'avec moins de grosses barres (dans le respect de l'espacement), le poids baisse souvent, ce qui est tout l'intérêt du moteur de substitution ci-dessous.

Les structures réelles ne comportent jamais un seul repère de barre. Une simple poutre en béton armé porte déjà trois familles d'acier — les barres inférieures qui résistent au moment positif, les barres supérieures sur appuis et les étriers qui reprennent le cisaillement et maintiennent la cage — chacune avec son propre diamètre, sa longueur de coupe et sa quantité. Additionner leur poids est le rôle du carnet de ferraillage, le document de métré qui transforme un plan de détail en bon de commande.

Prenons la poutre simplement appuyée de 6 m que nous dimensionnons plus loin dans cet article : une section 250 × 500 mm en acier CA-50. Son carnet de ferraillage donne :

• N1 — barres inférieures : 4 × Ø16, coupe 6,30 m (portée plus ancrage dans chaque appui). À 1,578 kg/m, cela donne 4 × 6,30 × 1,578 = 39,77 kg.
• N2 — barres supérieures : 2 × Ø10 barres porte-étriers/anti-fissuration, coupe 6,30 m. À 0,617 kg/m : 2 × 6,30 × 0,617 = 7,77 kg.
• N3 — étriers : Ø8 fermés espacés de 150 mm, au nombre de 41, chacun avec 1,41 m de barre pliée (périmètre de la cage 250 × 500 moins l'enrobage, plus les crochets). À 0,395 kg/m : 41 × 1,41 × 0,395 = 22,83 kg.

Additionnez les repères et la poutre nécessite 70,4 kg d'armature — soit environ 95,6 mètres de barre au total. Multipliez sur chaque poutre, poteau et dalle et vous obtenez le tonnage d'armatures du bâtiment. Deux détails séparent un carnet de ferraillage qui correspond au bon de livraison de celui qui ne correspond pas : la longueur de coupe n'est pas la portée libre (elle inclut l'ancrage, les crochets et les pliages), et la longueur de l'étrier est une longueur développée (le périmètre déplié avec ses crochets), pas le périmètre de la section. Le calculateur gère les deux, et exporte tout le carnet de ferraillage en CSV ou en PDF à l'image de votre marque.

Si vous pesez des profilés laminés plutôt que de l'armature, la même logique gouverne notre guide du poids des profilés et le calculateur de poids d'acier — même physique, catalogue différent.

Vous avez vu la méthode à la main ; le moyen le plus rapide de vous l'approprier est de la manipuler. Le calculateur d'armatures complet de CalcSteel est intégré juste ici — choisissez une norme, choisissez une barre, définissez la longueur et la quantité, et la masse unitaire, le poids total, le nombre de barres par tonne et les équivalents entre normes se mettent à jour instantanément.

C'est l'outil complet, pas un aperçu : trois normes avec les 31 diamètres de barres, kg/m et lb/ft, un carnet de ferraillage sauvegardable que vous exportez en CSV ou en PDF à l'image de votre marque, un moteur de substitution par équivalence d'aire, et une vérification normative (As,min/As,max et longueur d'ancrage/de recouvrement selon la NBR 6118, l'ACI 318 ou l'EC2). Il fonctionne entièrement dans votre navigateur, gratuit et sans inscription. S'il s'ouvre dans son propre onglet, voici le lien direct vers le calculateur de poids d'armature.

Essayez de reproduire le carnet ci-dessus — 4 × Ø16 à 6,30 m — et regardez le repère de 39,77 kg apparaître, puis basculez tout le lot en ASTM #5 et observez le poids et le nombre de barres évoluer ensemble. Tout ce qui suit dans cet article est un chiffre que vous pouvez désormais générer et interroger vous-même.

C'est ici qu'un simple calculateur de poids atteint ses limites. Le tonnage ne se choisit pas — il se déduit de la sollicitation de l'élément, et cela vient d'une analyse structurale. La chaîne est toujours la même : charge → moment fléchissant → aire d'acier nécessaire → choix des barres → poids. Sautez les deux premiers maillons et vous devinez.

Prenons une poutre en béton de 6 m de portée, 250 × 500 mm, sous une charge uniforme pondérée w = 30 kN/m. Modélisée dans le moteur EF de CalcSteel comme une section rectangulaire (RET) en béton, elle renvoie un moment fléchissant maximal de M = 135,0 kN·m à mi-portée et un effort tranchant de 90 kN aux appuis — correspondant exactement à la forme fermée wL²/8 = 30 × 6²/8 = 135 kN·m, comme il se doit pour une travée isostatique. (Le moment interne d'une analyse linéaire-élastique ne dépend que de la géométrie, des appuis et de la charge, donc la valeur du modèle EF est la sollicitation réelle, que l'élément soit en acier ou en béton.)

Transformer le moment en barres

Le dimensionnement à la flexion suit ensuite la relation simplifiée usuelle du bras de levier. Avec une hauteur utile d ≈ 450 mm, un bras de levier z ≈ 0,9d = 405 mm et une résistance de calcul de 0,87·f_yk = 435 MPa pour le CA-50 :

A_s = M / (0,87·f_yk·z) = 135×10⁶ / (435 × 405) ≈ 766 mm²

Maintenant le catalogue fait son travail. Une barre Ø16 fait 201 mm², il vous faut donc 766 ÷ 201 = 3,8 → 4 × Ø16, ce qui donne 804 mm² — juste au-dessus du besoin, la marque d'une section efficace. À 1,578 kg/m, ces quatre barres sur 6,30 m pèsent environ 40 kg, et avec les étriers et l'acier supérieur, la poutre entière atteint les 70,4 kg du carnet ci-dessus. Le moment a choisi les barres ; les barres ont fixé le poids.

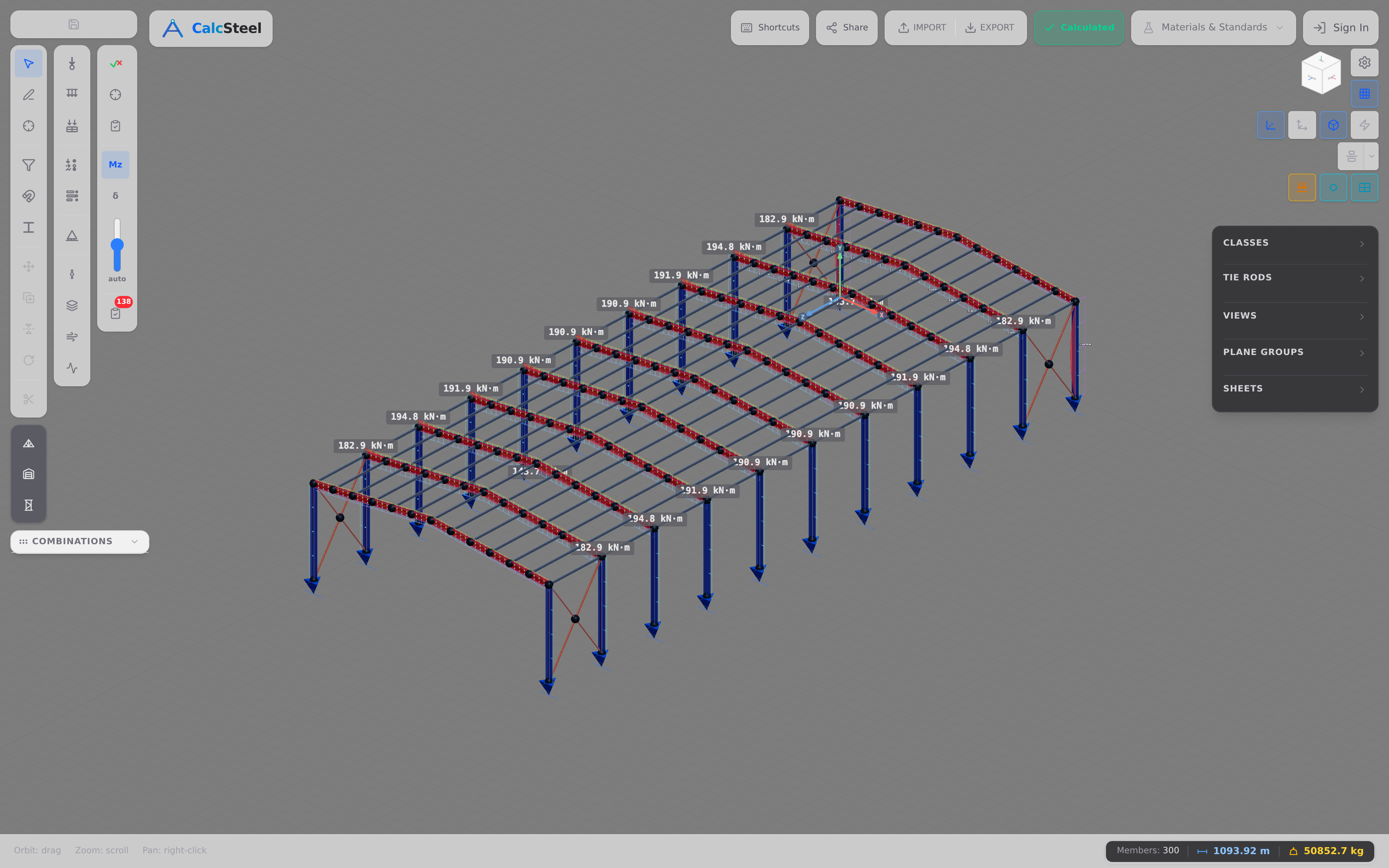

C'est le même moteur qui trace un diagramme complet d'effort tranchant et de moment fléchissant, résout les réactions d'appui et applique vos combinaisons de charges — et c'est gratuit dans votre navigateur. Changez w, la portée ou la section, et l'acier nécessaire, le nombre de barres et le poids évoluent tous en conséquence.

La travée unique est le cas facile, où les formules manuelles fonctionnent encore. Ajoutez un appui et le métré change entièrement de forme — et c'est exactement là qu'un moteur d'analyse justifie sa place dans une estimation d'armatures.

Rendons la poutre continue sur deux travées de 6 m sous la même charge w = 30 kN/m. Il y a maintenant trois réactions mais seulement deux équations de la statique, donc la poutre est hyperstatique — c'est sa propre rigidité qui décide comment la charge se répartit. Le moteur EF de CalcSteel la résout directement et renvoie :

• Moment négatif sur l'appui central : −135,0 kN·m (exactement −wL²/8 pour ce cas symétrique à deux travées). Il est négatif, donc la fibre supérieure est tendue au-dessus de l'appui — l'armature doit y migrer vers le haut.
• Moment positif dans chaque travée : +75,9 kN·m (= 9wL²/128), bien en dessous du moment sur appui.
• Réactions de 67,5, 225 et 67,5 kN — l'appui central reprend bien plus que la moitié de la charge parce qu'il est rigide et attire la charge vers lui.

Pour le métré d'armatures, cela a des conséquences réelles. L'acier dimensionnant est maintenant la barre supérieure sur l'appui, calculée pour 135 kN·m (encore ≈ 766 mm² → 4·Ø16, mais en face supérieure), tandis que chaque travée ne nécessite qu'environ 431 mm² d'acier inférieur → 3·Ø16. Un calculateur de poids qui supposerait une poutre simple aurait mis tout l'acier lourd en fond de travée et rien sur l'appui — le tonnage serait peut-être similaire, mais au mauvais endroit, et la poutre fissurerait. C'est le diagramme des moments, pas l'intuition, qui indique où vont les kilos. Le résoudre à la main exige la distribution des moments ou l'équation des trois moments ; le moteur le fait en quelques millisecondes, et c'est gratuit.

Un nombre de barres qui reprend le moment doit encore être réglementaire. Chaque norme de béton armé encadre l'aire d'acier entre un minimum et un maximum, et un poids qui ignore ces limites peut être à la fois moins cher et non conforme. Le minimum protège contre une rupture brutale et fragile dès la fissuration du béton (l'acier doit pouvoir reprendre ce que le béton non fissuré reprenait) ; le maximum évite que la section soit tellement encombrée que le béton ne puisse pas être mis en place ou ne puisse pas rompre de façon ductile.

Pour notre poutre 250 × 500 avec 4·Ø16 (A_s = 804 mm², un taux géométrique de 0,64 %), les trois normes donnent :

• NBR 6118 : A_s,min = 188 mm² (ρ_min = 0,15 % de l'aire brute), A_s,max = 5000 mm² (4 % de A_c hors recouvrements).
• ACI 318-19 : A_s,min = 375 mm² (gouverné par 1,4/f_y·b·d), A_s,max = 1814 mm² (la limite en traction contrôlée, ε_t ≥ 0,005).
• EN 1992-1-1 (EC2) : A_s,min = 150 mm² (0,26·f_ctm/f_yk·b·d), A_s,max = 5000 mm² (4 % de A_c).

Nos 804 mm² se situent confortablement dans les trois — au-dessus de chaque minimum, en dessous de chaque maximum. Remarquez que les normes ne s'accordent pas sur les chiffres (le minimum de l'ACI est ici le plus strict, et son maximum est bien plus serré car il plafonne directement la ductilité) alors même que la physique est partagée. C'est pourquoi un calculateur d'armatures sérieux rattache la vérification à la norme selon laquelle vous construisez réellement, plutôt que de citer une règle empirique globale unique. Le panneau de vérification du calculateur évalue As,min et As,max pour votre section exacte et signale un nombre de barres qui en sortirait.

Voici le poids que la plupart des estimations rapides oublient. Les barres sont laminées en longueurs de stock finies (typiquement 12 m), mais les structures sont plus longues, et une barre ne peut transférer sa force au béton que sur une certaine longueur d'ancrage ℓ_b. Là où deux barres doivent être jointes, elles se chevauchent sur une longueur de recouvrement ℓ_s, et chaque recouvrement est de l'acier qui ne reprend la charge qu'une fois mais qui est payé deux fois. Ignorez les recouvrements et l'ancrage et votre tonnage sera léger — souvent de 5 à 15 %.

Les trois normes dimensionnent la longueur d'ancrage à partir de la contrainte d'adhérence entre la barre nervurée et le béton, et elles arrivent à des valeurs remarquablement proches. Pour une barre Ø16 en béton C25 (bonne adhérence, barre droite), le calculateur calcule :

• NBR 6118 : ℓ_b = 599 mm (37,7·Ø), recouvrement ℓ_s = 898 mm.
• ACI 318 : ℓ_b = 636 mm (40,0·Ø), recouvrement ℓ_s = 827 mm (Classe B, 1,3·ℓ_d).
• EC2 : ℓ_b = 642 mm (40,4·Ø), recouvrement ℓ_s = 963 mm.

La règle empirique selon laquelle l'ancrage fait « environ 40 diamètres » est exactement ce que donne la physique, dans chaque norme. Faites-la évoluer avec la barre : un recouvrement de Ø20 atteint environ 1,1–1,2 m. Sur un mur ou une longue dalle avec des barres recouvertes tous les 12 m, ces 0,9–1,2 m supplémentaires par recouvrement sont précisément les 5–15 % qui séparent le poids théorique des barres du poids réellement livré. Un métré d'armatures crédible ajoute toujours les recouvrements — le calculateur indique ℓ_b et ℓ_s pour votre barre et votre norme afin que vous les intégriez dans les longueurs de coupe, et non que vous les découvriez sur chantier.

Les achats et le détaillage posent constamment une question qu'un simple outil de poids ne peut résoudre : le plan indique 5·Ø20, mais le dépôt n'a que du Ø16 — combien en utiliser ? Le mauvais réflexe est d'égaler le nombre (5·Ø16) ou d'estimer à l'œil. La bonne règle est d'égaler l'aire d'acier, car c'est l'aire qui reprend la traction exigée par le moment.

Cinq barres Ø20 fournissent A_s = 5 × 314 = 1571 mm². Pour les remplacer par du Ø16 (201 mm² chacune), il vous faut 1571 ÷ 201 = 7,8 → 8 × Ø16, qui donnent 1609 mm² — 2,4 % de plus, jamais moins (il ne faut jamais fournir moins d'acier que nécessaire). Et le poids ? Les cinq Ø20 font 5 × 2,466 = 12,33 kg/m ; les huit Ø16 font 8 × 1,578 = 12,62 kg/m. La substitution coûte seulement +2,4 % de poids pour une section totalement équivalente — souvent un échange qui vaut la peine pour faire avancer un chantier avec les barres réellement en stock.

La même logique d'équivalence d'aire convertit entre normes : une Ø20 européenne trouve sa voisine ASTM la plus proche (#6, 19,1 mm) ou son diamètre CA-50 le plus proche, et le calculateur indique de combien le groupe substitut est plus lourd ou plus léger. Il vérifie aussi que la substitution respecte toujours l'espacement des barres — huit Ø16 dans une poutre de 250 mm de large laissent un vide libre d'environ 25 mm, confortablement au-dessus du minimum réglementaire, alors que les entasser dans une section plus étroite ne le permettrait pas. Substituer par l'aire, vérifier l'espacement, garder le poids honnête : voilà la démarche d'achat qu'un véritable calculateur d'armatures automatise. Le panneau de substitution classe chaque échange légal par poids, du plus léger au plus lourd.

Le calcul est simple, mais la même poignée d'erreurs sabote discrètement les estimations d'armatures. Parcourez cette liste de vérification avant de faire confiance à un tonnage — calculé à la main ou par logiciel.

• Confondre poids théorique et poids livré. La masse nominale (théorique) issue de la formule est celle avec laquelle vous dimensionnez et facturez. Le poids livré inclut les recouvrements, l'ancrage, les pliages et les pertes de coupe — typiquement 5–15 % de plus. Commandez sur la base du poids théorique et vous serez en manque.
• Ajouter le poids des nervures. Les nervures sont déjà exclues par définition ; la masse nominale est l'équivalent lisse. Essayer de « rajouter » les déformations compte deux fois un acier que la norme n'a jamais compté.
• Mélanger kg/m et lb/ft. Une barre #4 fait 0,668 lb/ft ou 0,994 kg/m — jamais les deux. Fixez vos unités avant de multiplier, en utilisant 1 kg/m = 0,672 lb/ft.
• Substituer par le nombre de barres plutôt que par l'aire. Cinq Ø20 ne font pas cinq Ø16 — cela en fait huit. Égalez toujours A_s, puis arrondissez au supérieur.
• Oublier les étriers et l'acier secondaire. Dans une poutre type, les étriers et les barres supérieures peuvent représenter un tiers du poids (22,8 + 7,8 de nos 70,4 kg). Les barres inférieures seules sous-estiment gravement.
• Utiliser le mauvais moment. Sur un élément continu ou encastré, l'acier dimensionnant est souvent l'acier supérieur en moment négatif sur appui, pas l'acier en moment positif de travée. Dimensionnez-le à partir du diagramme des moments réel.

Comment calculer le poids d'une armature ?

Multipliez sa masse unitaire par sa longueur et sa quantité. La masse unitaire est kg/m = 0,006165·d² avec d en millimètres (donc Ø16 = 1,578 kg/m), ou lisez-la directement dans la table NBR/ASTM/EN. Pour 4 barres de Ø16 à 6,30 m : 4 × 6,30 × 1,578 = 39,8 kg.

Quel est le poids d'une longueur de 12 m d'armature Ø10 ?

0,617 kg/m × 12 m = 7,40 kg par barre. Une tonne représente donc environ 135 barres de ce type, soit environ 1621 mètres de Ø10.

Le poids des armatures est-il le même dans tous les pays ?

Pour un même diamètre nominal, oui — une barre de 16 mm fait 1,578 kg/m selon la NBR, l'ASTM (en #5, 15,9 mm ≈ 1,55 kg/m) ou l'EN, car la masse nominale est définie à partir du diamètre. Ce qui diffère, ce sont les diamètres préférentiels et les désignations (Ø16 contre #5), pas la physique.

Quelle quantité d'armature y a-t-il dans un mètre cube de béton ?

Cela dépend entièrement de l'élément : les dalles peu chargées peuvent porter 60–90 kg/m³, les poutres et poteaux 100–200 kg/m³, et les éléments de transfert fortement chargés davantage. Il n'existe pas de chiffre universel — on l'obtient en dimensionnant l'acier à partir des moments, exactement comme nous l'avons fait ci-dessus, puis en divisant par le volume de béton.

Les nervures (déformations) ajoutent-elles au poids ?

Non. Chaque norme définit la masse nominale à partir de la barre ronde lisse de même diamètre nominal, donc les nervures sont déjà prises en compte dans le chiffre nominal et ne sont jamais ajoutées séparément.

Vous êtes passé d'une simple formule à une poutre entièrement dimensionnée, vérifiée selon les normes, et à son poids exact d'armatures. Voici ce qu'il faut retenir.

• Une formule les gouverne toutes. kg/m = 0,006165·d² — l'équivalent lisse — reproduit toute table d'armatures de toute norme, et le poids croît avec le carré du diamètre.
• Trois normes, une seule physique. NBR 7480, ASTM A615 et EN 10080 diffèrent par les désignations et les diamètres préférentiels ; les masses coïncident partout où les diamètres coïncident, et 1 kg/m égale toujours 0,672 lb/ft.
• Un carnet de ferraillage n'est qu'une somme. Poids total = masse unitaire × longueur × quantité, additionné pour chaque repère — barres inférieures, barres supérieures et étriers. Notre poutre de 6 m est arrivée à 70,4 kg.
• Le moment fixe l'acier. L'analyse d'abord : le moteur EF de CalcSteel a trouvé 135 kN·m, ce qui exigeait 766 mm² → 4·Ø16 — et sur une poutre continue, l'acier lourd migre vers le haut au-dessus de l'appui.
• Ne perdez pas les kilos cachés. Les recouvrements et l'ancrage (≈ 40·Ø) ajoutent 5–15 %, As,min/As,max maintiennent l'acier réglementaire, et les substitutions entre normes doivent égaler l'aire, pas le nombre.

Maintenant, arrêtez de lire et commencez à peser. Entrez vos propres barres, longueurs et quantités dans le calculateur de poids d'armature gratuit — trois normes, un carnet de ferraillage complet, la vérification normative et l'export CSV/PDF, sans inscription. Et quand vous avez besoin du moment qui décide de l'acier, CalcSteel fait tourner le même véritable moteur EF sur des poutres et portiques complets directement dans votre navigateur, sur un plan réellement gratuit. Les étudiants ont tout débloqué via CalcSteel Education, gratuitement. La preuve n'est pas un compte à rebours — c'est l'outil lui-même, entre vos mains dès aujourd'hui.
