Déversement des Poutres en Acier

Lorsqu'une poutre en acier fléchit, la semelle supérieure entre en compression et la semelle inférieure en traction. Si rien ne retient latéralement cette semelle supérieure, elle peut flamber sur le côté — tout comme un poteau qui flambe sous charge axiale. Mais comme la semelle est solidaire de l'âme, ce déplacement latéral tord également la section transversale. Ce phénomène couplé — déplacement latéral plus rotation de torsion — est le déversement (LTB).

Le déversement a été analysé mathématiquement pour la première fois par August Timoshenko en 1905, en s'appuyant sur la solution d'Euler de 1744 pour le flambement des poteaux. Timoshenko a montré que le moment critique d'une poutre I à double symétrie sous moment uniforme est :

M_cr = (π/L_b) × √(EI_yGJ + (π²E²I_yC_w)/L_b²)

où E = module d'élasticité, I_y = moment d'inertie de l'axe faible, G = module de cisaillement, J = constante de torsion, C_w = constante de gauchissement, et L_b = longueur non maintenue de la semelle comprimée.

La formule comporte deux termes de rigidité sous la racine carrée : GJ (torsion de Saint-Venant — résistance à la torsion uniforme) et EC_w (torsion par gauchissement — résistance à la torsion non uniforme). Une poutre à semelles larges tire l'essentiel de sa résistance au déversement du terme de gauchissement, ce qui explique l'importance des semelles : un W410×60 à semelles larges résiste bien mieux au déversement qu'un W410×39 à semelles étroites.

Le déversement se produit lorsque trois conditions sont réunies simultanément :

1. La semelle comprimée n'est pas maintenue latéralement. Si une dalle de béton, un bac acier ou une ossature secondaire retient continûment la semelle supérieure, le déversement ne peut pas s'amorcer. C'est pourquoi les poutres mixtes (poutre en acier + dalle de béton) ne rompent presque jamais par déversement — la dalle agit comme un maintien latéral continu.
2. La poutre a une section ouverte à faible rigidité torsionnelle. Les profilés I et U sont sensibles car leur forme ouverte a une petite constante de torsion J. Les profilés creux (HSS/RHS/CHS) ont des valeurs de J 100 à 1000 fois plus grandes et sont pratiquement immunisés contre le déversement.
3. La longueur non maintenue Lb est suffisamment grande. Les poutres courtes rompent par plastification (la section atteint Fy) quel que soit le maintien latéral. Ce n'est que lorsque Lb dépasse la limite de plastification Lp que le déversement commence à réduire la capacité.

En pratique, le scénario de déversement le plus courant est une poutre de toiture ou une poutre de transfert sans dalle, avec un maintien latéral uniquement aux poteaux (tous les 6–12 m). Un autre cas fréquent est la phase de montage : la poutre est érigée, mais le platelage ou la dalle n'est pas encore posé, laissant la semelle comprimée totalement non maintenue sur toute la portée.

Les poutres chargées selon l'axe fort (flexion autour de l'axe majeur) sont sensibles. Les poutres chargées selon l'axe faible, ou les poutres fléchies selon un axe quelconque d'une section fermée à double symétrie, ne subissent pas de déversement.

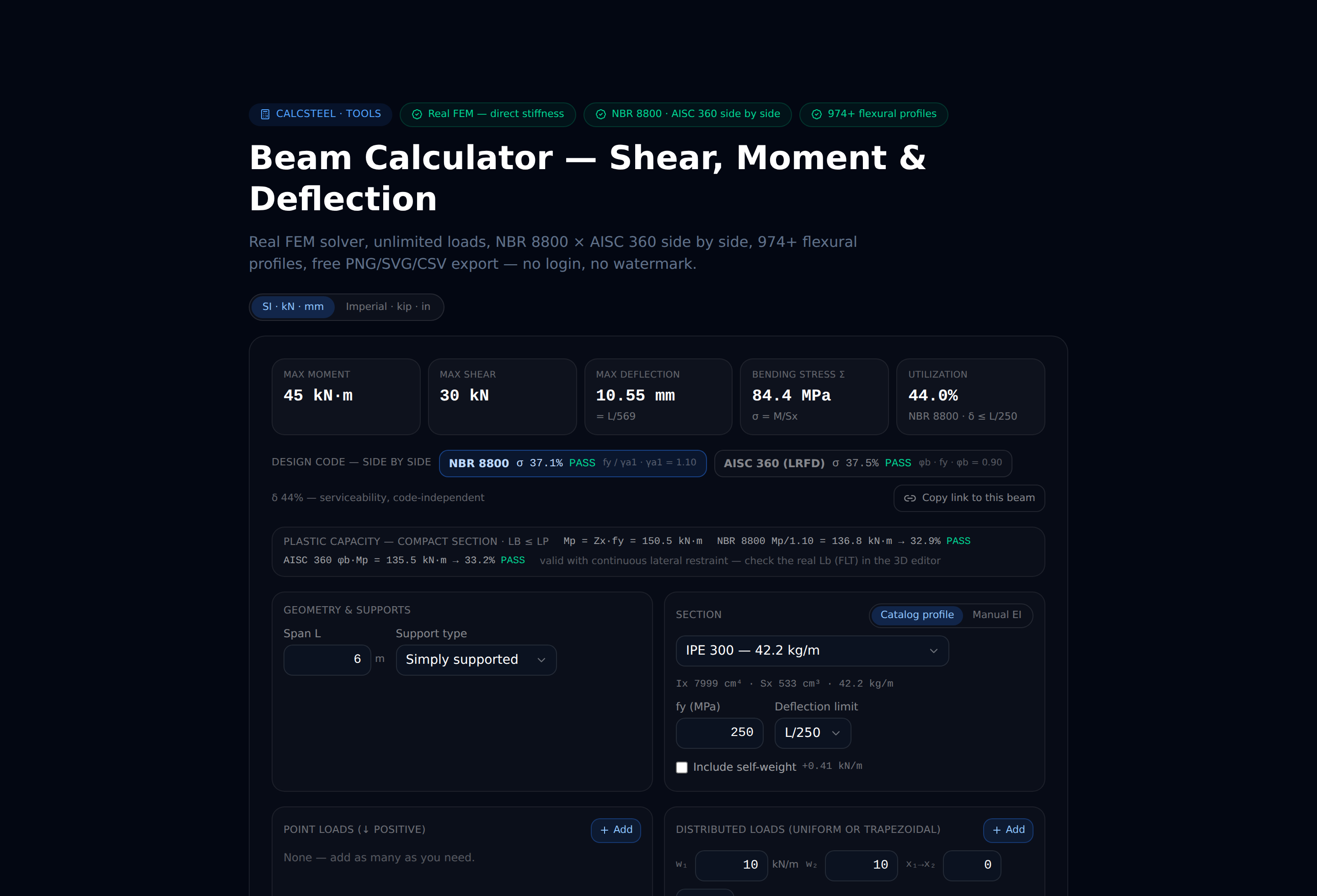

La formule du moment critique élastique suppose un moment uniforme le long de la longueur non maintenue — le pire cas, car chaque fibre de la semelle comprimée est à contrainte maximale simultanément. En réalité, le moment varie le long de la poutre : une charge concentrée à mi-portée produit un diagramme de moment triangulaire, et un porte-à-faux n'a de moment qu'à une seule extrémité. Vous pouvez tracer le diagramme de moment réel de n'importe quelle portée avec notre calculatrice de poutres gratuite — sans inscription.

Le facteur C_b (facteur de modification du moment, ou coefficient de gradient de moment) tient compte de ce moment non uniforme. L'équation F1-1 de l'AISC 360-22 le définit comme :

C_b = 12.5 M_max / (2.5 M_max + 3 M_A + 4 M_B + 3 M_C)

où M_max est le moment maximal absolu dans le tronçon non maintenu, et M_A, M_B, M_C sont les moments au quart, à la moitié et aux trois quarts du tronçon, respectivement.

Valeurs de Cb clés que tout ingénieur devrait connaître :

• C_b = 1,00 — Moment uniforme (moments d'extrémité égaux et opposés). C'est la valeur de référence, la plus conservatrice.
• C_b = 1,14 — Charge uniformément répartie, poutre simplement appuyée.
• C_b = 1,32 — Charge concentrée à mi-portée, poutre simplement appuyée.
• C_b = 1,67 — Moment à une seule extrémité (courbure simple, M à une extrémité, 0 à l'autre).
• C_b = 2,27 — Porte-à-faux avec charge en bout (mais l'AISC plafonne le bénéfice à C_b × M_n ≤ M_p).

L'effet est spectaculaire : passer de C_b = 1,0 à C_b = 1,67 augmente le moment disponible de 67% — gratuitement, simplement en reconnaissant le schéma de chargement réel. Calculez toujours C_b. Utiliser C_b = 1,0 est sûr, mais peut vous forcer à surdimensionner la poutre alors que le chargement réel aurait permis un profilé plus léger.

Le Chapitre F de l'AISC 360 définit deux longueurs non maintenues critiques qui divisent la courbe de capacité à la flexion en trois zones :

L_p est la longueur non maintenue latéralement limite pour l'état-limite de plastification. Pour les poutres I à double symétrie :

L_p = 1.76 r_y √(E / F_y)

Si L_b ≤ L_p, la poutre atteint son moment plastique total M_p = F_y × Z_x — le déversement ne gouverne pas. Le coefficient 1,76 provient d'un calage sur des données d'essais : il garantit que la semelle comprimée puisse développer sa pleine limite d'élasticité avant que l'instabilité latérale ne s'amorce.

L_r est la longueur non maintenue latéralement limite pour l'état-limite de déversement inélastique. La formule est plus complexe (Éq. F2-6 de l'AISC), faisant intervenir r_ts, J, S_x, h_o, et l'hypothèse de contrainte résiduelle 0.7F_y. Pour un W410×60 en acier A992, L_r ≈ 5,3 m.

Entre L_p et L_r, la capacité chute linéairement de M_p jusqu'à 0.7F_yS_x. Au-delà de L_r, la poutre entre dans le domaine du déversement élastique, où la capacité chute bien plus vite — en suivant la courbe de moment critique de Timoshenko.

Pour un W410×60 (r_y = 44.7 mm, F_y = 345 MPa) :

• L_p = 1.76 × 44.7 × √(200 000/345) = 1.76 × 44.7 × 24.08 = 1 894 mm ≈ 1.89 m
• L_r ≈ 5.3 m

Cela signifie : si votre W410×60 a un maintien latéral tous les 1,89 m ou moins, vous obtenez la capacité plastique totale. Mais si la semelle comprimée reste non maintenue sur 5,3 m ou plus, le déversement élastique gouverne et la capacité peut chuter en dessous de la moitié de M_p.

La prévention du déversement se résume à un principe : empêcher la semelle comprimée de se déplacer latéralement. Les stratégies les plus efficaces, par ordre de préférence :

1. Fournir un maintien latéral continu. Une dalle de béton ou un bac acier fixé à la semelle comprimée par des goujons de cisaillement ou des soudures ponctuelles procure un maintien continu. L_b = 0, donc M_n = M_p. C'est la référence absolue, et la raison pour laquelle les poutres mixtes sont si efficaces.
2. Ajouter des contreventements latéraux discrets. Poutres secondaires, lisses de bardage ou entretoises diagonales fixées à la semelle comprimée à des intervalles ≤ L_p assurent la capacité plastique totale. Même un seul contreventement à mi-portée réduit L_b de moitié et peut récupérer plus de 30% de la capacité perdue. Le contreventement doit résister à 2% de l'effort dans la semelle comprimée, selon l'Annexe 6 de l'AISC.
3. Utiliser un profilé à haute rigidité torsionnelle. Les profilés creux (HSS/RHS/CHS) ont des valeurs de J 100 à 1000 fois supérieures à celles des poutres I ouvertes et sont pratiquement immunisés contre le déversement. Si la géométrie empêche tout contreventement (par exemple une toiture à grande portée sans pannes), envisagez un tube rectangulaire plutôt qu'un profilé à semelles larges.
4. Réduire la longueur non maintenue. Tout appui intermédiaire — même un raidisseur correctement conçu avec une attache latérale — crée un nouveau point de contreventement et divise la portée en segments non maintenus plus courts.
5. Utiliser le facteur C_b. Cela ne prévient pas le déversement, mais récupère de la capacité en reconnaissant que le diagramme de moment réel est plus favorable qu'un moment uniforme. Beaucoup d'ingénieurs se contentent par défaut de C_b = 1,0 et laissent de côté 20–40% de capacité.

La plus grande erreur en pratique est d'oublier la condition de montage. Pendant le montage, la poutre n'a ni dalle ni platelage — sa longueur non maintenue est égale à la portée totale entre poteaux. Si la poutre a été dimensionnée en supposant une action mixte (L_b ≈ 0), elle peut être gravement surchargée pendant le montage. Vérifiez toujours la capacité au déversement en phase de montage, ou spécifiez un contreventement latéral provisoire.

Mettons des chiffres sur cette courbe. Prenons un W410×60 (A992, F_y = 345 MPa) et calculons φM_n pour cinq longueurs non maintenues différentes, toutes avec C_b = 1.0 (moment uniforme — pire cas).

Propriétés de la section : Z_x = 1 190 cm³, S_x = 1 060 cm³, r_y = 44.7 mm, L_p = 1.89 m, L_r = 5.3 m.

• L_b ≤ 1.89 m (Zone 1 — Plastification) : M_n = M_p = 345 × 1 190 × 10³ / 10⁶ = 411 kN·m → φM_n = 370 kN·m.
• L_b = 3.0 m (Zone 2 — Déversement inélastique) : M_n = M_p − (M_p − 0.7F_yS_x) × (L_b − L_p)/(L_r − L_p) = 411 − 155 × (3.0−1.89)/(5.3−1.89) = 411 − 50 = 361 kN·m → φM_n = 325 kN·m.
• L_b = 4.0 m (Zone 2) : M_n = 411 − 155 × 2.11/3.41 = 315 kN·m → φM_n = 284 kN·m.
• L_b = 5.0 m (Zone 2, proche de L_r) : M_n = 411 − 155 × 3.11/3.41 = 270 kN·m → φM_n = 243 kN·m.
• L_b = 8.0 m (Zone 3 — Déversement élastique) : à cette longueur, le moment critique élastique M_cr gouverne. F_cr chute à peu près avec 1/L_b², donnant M_n ≈ 172 kN·m → φM_n ≈ 155 kN·m — seulement 42% de la capacité plastique totale.

De L_b = 1,89 m à L_b = 8 m, la poutre a perdu 58% de sa capacité de moment. Ajouter un seul contreventement à mi-portée (réduisant L_b de 8 m à 4 m) récupérerait près de 130 kN·m de capacité — c'est là toute la puissance de comprendre le déversement. Le déversement n'est qu'une des vérifications qui déterminent la capacité de charge d'une poutre en acier ; la plastification en flexion, le cisaillement et la flèche doivent tous être vérifiés en parallèle.

CalcSteel automatise l'intégralité de la procédure du Chapitre F de l'AISC 360 — y compris le calcul de C_b à partir du diagramme de moment réel. Voici comment fonctionne la vérification du déversement dans l'application :

Étape 1 — Définir la longueur non maintenue. Sélectionnez une barre de poutre et ouvrez le panneau Propriétés. Le champ Longueur non maintenue Lb prend par défaut la longueur totale de la barre (conservateur). Pour modéliser un contreventement intermédiaire, saisissez la longueur non maintenue réelle ou ajoutez des points de contreventement dans le modèle 3D. CalcSteel accepte des longueurs non maintenues différentes pour la semelle comprimée (L_b) et pour l'axe faible.

Étape 2 — Lancer l'analyse. CalcSteel résout le portique, extrait l'enveloppe de moment pour chaque combinaison de charge, et calcule automatiquement C_b à l'aide de l'équation F1-1 de l'AISC avec les moments aux points de quart. Vous n'avez jamais besoin de chercher C_b dans un tableau — le logiciel le déduit directement du diagramme de moment réel.

Étape 3 — Lire la vérification à la flexion. Ouvrez le panneau Vérification du Dimensionnement et consultez la section Flexion. CalcSteel indique :

• L_p et L_r pour le profilé sélectionné
• La zone gouvernante (plastification, déversement inélastique ou déversement élastique)
• C_b calculé à partir du diagramme de moment
• M_n avant et après l'ajustement par C_b
• φM_n (LRFD) ou M_n/Ω (ASD)
• Le taux d'utilisation M_u/φM_n

Vous pouvez expérimenter instantanément : changez L_b et observez le taux d'utilisation bondir. Si l'ajout d'un contreventement à mi-portée fait passer le taux de 1,05 à 0,72, vous savez que le contreventement se rentabilise plusieurs fois.

La capture d'écran ci-dessous montre le panneau de vérification à la flexion de CalcSteel, avec la vérification du déversement et le facteur C_b affichés.

Parcourons une vérification complète à la flexion selon l'AISC 360-22 LRFD pour une poutre W410×60 (A992, F_y = 345 MPa) avec L_b = 4.0 m et C_b = 1.0, puis montrons l'effet d'appliquer C_b = 1.32 (charge concentrée à mi-portée).

Étape 1 — Propriétés de la section. D'après le Manuel AISC (ou la base de profilés de CalcSteel) : Z_x = 1 190 cm³, S_x = 1 060 cm³, r_y = 44.7 mm. Acier : E = 200 000 MPa, F_y = 345 MPa.

Étape 2 — Moment plastique. M_p = F_y × Z_x = 345 × 1 190 × 10³ / 10⁶ = 411 kN·m.

Étape 3 — Calculer Lp. L_p = 1.76 × r_y × √(E/F_y) = 1.76 × 44.7 × √(200 000/345) = 1 894 mm ≈ 1.89 m.

Étape 4 — Vérifier la zone. L_b = 4.0 m, L_r ≈ 5.3 m. Comme L_p (1.89) < L_b (4.0) ≤ L_r (5.3), nous sommes dans la Zone 2 — Déversement inélastique.

Étape 5 — Moment nominal (Cb = 1.0). M_n = C_b × [M_p − (M_p − 0.7F_yS_x)(L_b − L_p)/(L_r − L_p)] ≤ M_p

= 1.0 × [411 − (411 − 256) × (4.0 − 1.89)/(5.3 − 1.89)]

= 411 − 155 × 2.11/3.41 = 411 − 96 = 315 kN·m.

φM_n = 0.9 × 315 = 284 kN·m. Cela ne représente que 69% de la capacité plastique totale M_p.

Étape 6 — Avec Cb = 1.32 (charge concentrée à mi-portée). M_n = 1.32 × 315 = 416 kN·m. Mais M_n ≤ M_p = 411, donc M_n = 411 kN·m (plafonné à M_p).

φM_n = 0.9 × 411 = 370 kN·m — le facteur C_b a récupéré la capacité plastique totale !

La leçon : pour une poutre avec une charge concentrée à mi-portée et L_b = 4,0 m, le gradient de moment est suffisamment favorable pour que C_b = 1,32 efface entièrement la pénalité de déversement. Ignorer C_b (en utilisant 1,0) vous aurait coûté 86 kN·m de capacité — forçant potentiellement un surdimensionnement inutile de la poutre.

Dans CalcSteel, tout ce calcul s'exécute automatiquement. La capture d'écran ci-dessous montre la vérification à la flexion selon l'AISC avec le facteur C_b calculé et la comparaison de capacité.
