Le Poids par Mètre d'un Profilé en Acier

Demandez un prix à un fabricant et la première chose qu'il recherche est le poids par mètre. L'acier s'achète, se transporte et se facture au poids, si bien que le chiffre en kg/m de chaque élément détermine directement le coût du matériau. C'est aussi le poids propre de l'élément, la charge permanente que toute analyse structurale honnête doit prendre en compte avant même l'application d'une seule charge d'exploitation.

C'est pourquoi ce chiffre apparaît partout : dans le métré quantitatif, dans le plan de levage et de transport, et comme une ligne dans les combinaisons de charges vérifiées selon la NBR 8800, l'AISC 360, l'Eurocode 3 ou l'IS 800. Une erreur de quelques pourcents sur quelques centaines de tonnes se traduit par une erreur mesurée en argent bien réel. Comprendre d'où vient ce chiffre fait toute la différence entre faire aveuglément confiance à une table et savoir exactement ce qu'elle représente.

Sous le catalogue, le calcul est élémentaire. Le poids par longueur est le volume par longueur multiplié par la densité, et le volume par longueur d'un élément prismatique est simplement son aire de section transversale. Donc :

• Masse par mètre = aire de section transversale x densité.
• Pour les aciers au carbone courants, la densité retenue est de 7850 kg/m3 (soit un poids spécifique d'environ 78,5 kN/m3, ou 0,2836 lb/in3), la valeur utilisée pour le dimensionnement structural dans l'Eurocode (EN 1991-1-1 / EN 1993).
• Avec l'aire en mm2, cela se réduit à un facteur pratique : masse (kg/m) = aire (mm2) x 7850 x 10-6, soit aire x 0.00785.

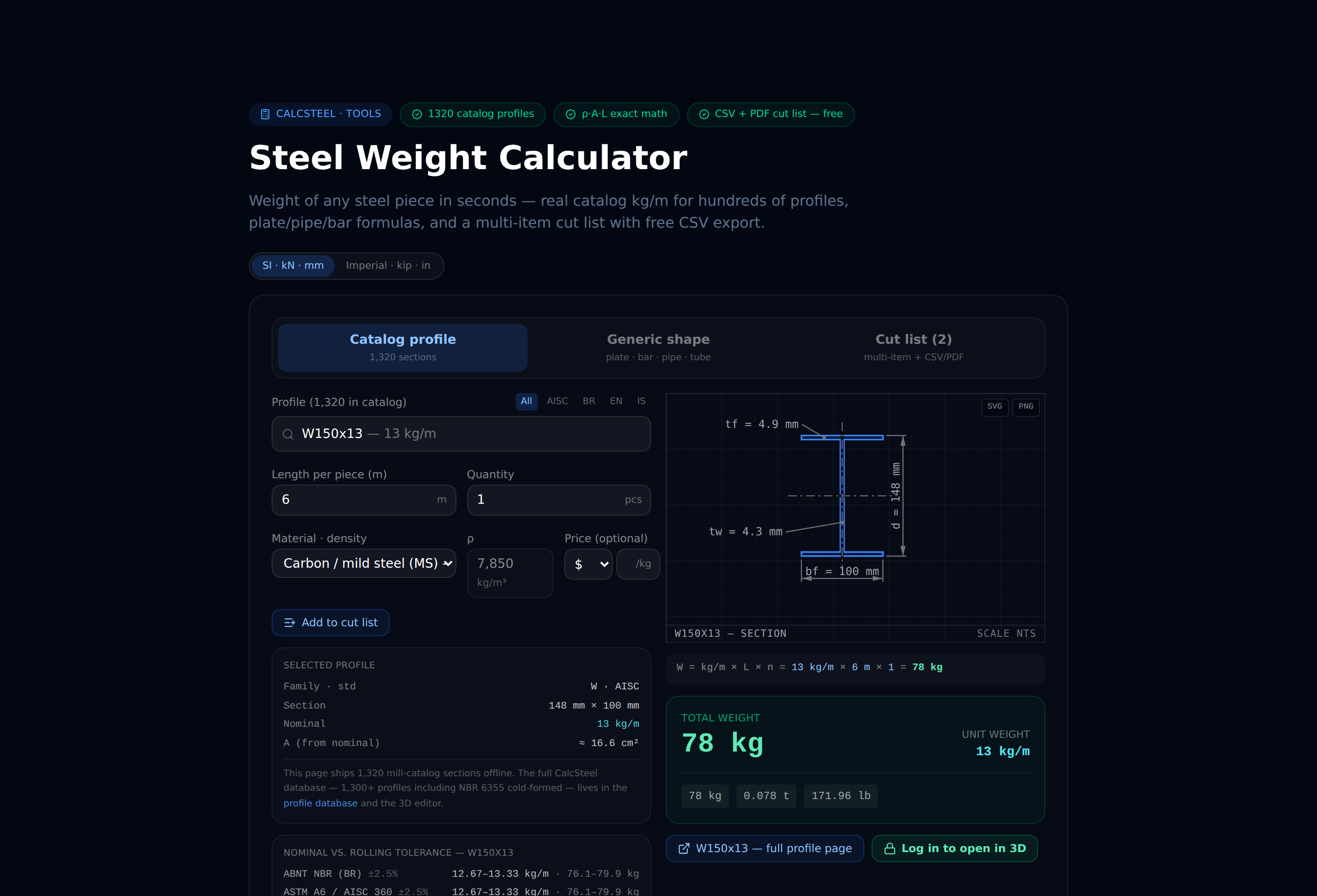

Un exemple résolu rend cela concret : une barre plate de 200 mm x 10 mm a une aire de 2000 mm2, donc 2000 x 0.00785 = 15.7 kg/m. Ce même chiffre de 7850 kg/m3 est la base commune retenue par l'ASTM, l'EN 10025 et leurs équivalents internationaux, ce qui explique pourquoi un profilé pèse essentiellement le même nombre qu'il soit laminé en A992 aux États-Unis ou en S355 en Europe. Si vous préférez éviter l'arithmétique, notre calculateur de poids d'acier gratuit renvoie le kg/m et la masse totale de n'importe quel profilé directement dans le navigateur, sans inscription.

Le chiffre du poids est si central que la pratique américaine l'inscrit directement dans la désignation de la section. Un W12x26 est un profilé à ailes larges ("W") d'une hauteur nominale de 12 pouces pesant 26 lb/ft. La subtilité : au sein d'un même groupe de hauteur, le poids par pied identifie de façon unique une section transversale exacte, si bien qu'une fois connus la taille W et son poids, on peut retrouver toutes les autres propriétés.

L'Europe a pris une autre voie. IPE signifie "I-Profile European" (profilé en I européen) et HEA / HEB / HEM sont les séries de profilés H A (léger), B (standard) et M (lourd), le nombre indiquant la hauteur en millimètres plutôt que le poids. Les deux philosophies sont aujourd'hui codées sous une forme lisible par machine : l'AISC Shapes Database avec sa convention de nommage EDI côté américain, et l'EN 10365 côté européen, les descriptions normalisées qui permettent aux logiciels de CAO, de métré et d'analyse d'échanger les identités de section sans ambiguïté.

Les tables de profilés n'ont pas commencé comme des normes d'ingénierie, elles ont commencé comme des catalogues d'usine. Le premier Pocket Companion a été compilé par Walter Kappe et publié en 1872 par Carnegie, Kloman & Company, propriétaire des Union Iron Mills à Pittsburgh, répertoriant les dimensions et les poids des profilés que cette usine particulière pouvait laminer. De nouvelles éditions ont suivi tout au long des années 1870, 1880 et 1890, et après la consolidation de l'entreprise en 1892, l'ouvrage a porté le nom de Carnegie Steel Company.

Un tournant décisif est survenu lorsque l'industrie a accepté de normaliser la manière dont les poids étaient calculés : l'Association of American Steel Manufacturers aurait décidé, avec effet vers 1920, que les congés de raccordement et les arrondis soient inclus dans le calcul des poids des poutres et des profilés en U. En Europe, la même impulsion normalisatrice a produit la série Euronorm (Euronorm 19-57 pour les IPE, Euronorm 53-62 pour les profilés HE), plus tard consolidée dans l'EN 10365 (2017). L'AISC Shapes Database moderne et la bibliothèque de 1 140+ profilés de CalcSteel sont les descendants numériques directs de ces tables imprimées.

Calculez l'aire d'un profilé W comme trois rectangles à angles vifs et votre poids ressortira légèrement inférieur. Les valeurs publiées ne sont pas idéalisées, elles tiennent compte de la géométrie réelle d'une section laminée à chaud, y compris les rayons des congés de raccordement à la jonction de l'âme et des ailes, ainsi que l'arrondi de surface des angles laminés. Ce métal supplémentaire ajoute de la matière que le rectangle du manuel ignore.

L'écart est faible mais réel : les résultats idéalisés à angles vifs se situent généralement dans une fourchette de 1 à 3 % sur l'aire et d'environ 0,5 à 2 % sur le moment d'inertie pour les profilés laminés à chaud standards. Les propriétés de section telles que l'aire, le moment d'inertie et le module de résistance sont elles-mêmes obtenues en décomposant la forme et en appliquant le théorème des axes parallèles (I = I0 + Ad2). La leçon pour le travail quotidien : faites confiance à la masse nominale publiée pour les commandes et la charge permanente, et réservez le calcul manuel aux profilés personnalisés, composés ou formés à froid qui ne figurent dans aucune table.

Le poids par mètre est le chiffre le plus utilisé en dimensionnement de l'acier et le plus facile à considérer comme acquis. Ce n'est rien de plus que densité fois aire, et pourtant il porte 150 ans de normalisation, du catalogue d'une seule usine de Pittsburgh aux bases de données acceptées mondialement, et il est tissé jusque dans les noms mêmes que nous donnons à nos sections.

La conclusion pratique est simple : pour tout profilé laminé standard, lisez la masse nominale dans une table fiable plutôt que de la recalculer, car la table inclut déjà les congés que votre calcul manuel oublie. N'utilisez la formule que lorsque vous sortez du catalogue. CalcSteel est une application structurale native du navigateur, un front-end React/TypeScript avec un backend en éléments finis en Python, qui embarque 1 140+ profilés d'acier avec leurs masses nominales et leurs propriétés de section complètes préchargées, ainsi que des vérifications normatives pour la NBR 8800, l'AISC 360, l'Eurocode 3 et l'IS 800. Il existe un plan gratuit, et le Pro serait proposé à environ US$24/mois sur le cycle annuel. Choisissez un profilé et son poids par mètre circule déjà dans votre modèle dans l'éditeur, sans besoin de tableur.
