Limites de flèche dans les normes de calcul en acier

Les normes structurales divisent la vérification en deux mondes. L'état limite ultime (ELU) demande si une barre va rompre : il utilise des combinaisons de charges pondérées et compare la sollicitation à la capacité. L'état limite de service (ELS) demande si la structure est confortable et durable à l'usage : il travaille avec des charges de service réelles, non pondérées, et vérifie des aspects comme la vibration, la fissuration et, surtout, la flèche.

Une barre peut être parfaitement sûre et pourtant inutilisable. Une longue poutre de plancher peu chargée peut n'utiliser qu'une fraction de sa capacité en flexion tout en fléchissant suffisamment pour fissurer un plafond en plâtre, donner au plancher une sensation de mollesse, ou faire sortir une cloison de son aplomb. Sur les toitures plates, une flèche excessive peut permettre l'accumulation d'eau, qui ajoute de la charge, qui ajoute de la flèche, qui ajoute de l'eau, une boucle de rétroaction que les normes cherchent explicitement à éviter.

Comme les deux vérifications répondent à des questions différentes, elles utilisent des charges différentes et peuvent être gouvernées par des barres complètement différentes, ce qui explique précisément pourquoi la flèche mérite un flux de travail dédié.

L'idée de plafonner la flèche à une fraction de la travée est plus ancienne que le calcul en acier lui-même. Elle est largement attribuée à Thomas Tredgold, un ingénieur anglais qui a publié des critères pour le dimensionnement des barres fléchies dans son ouvrage Elementary Principles of Carpentry, vers 1820. La recommandation de Tredgold, exprimée comme environ 1/40 de pouce de flèche par pied de travée, équivaut approximativement à L/480, un ratio assez strict, et visait directement à protéger de la fissuration les plafonds en plâtre situés sous les planchers en bois.

Plus tard, au XIXe siècle, la pratique américaine a assoupli la flèche admissible vers L/360, la valeur qui ancre encore aujourd'hui la pratique pour les poutres de plancher. Ce chiffre s'explique généralement comme un contrôle de la fissuration du plâtre : il limitait raisonnablement bien (sans les éliminer) les fissures dans les finitions fragiles en lattis et plâtre courantes à l'époque. La littérature d'ingénierie reconnaît franchement que le L/360 est adéquat pour les cas normaux mais tout juste, et qu'une partie de son succès historique vient du fait que les bâtiments atteignent rarement leur charge de calcul totale, ainsi que de la répartition des charges entre les barres.

La leçon est que ces ratios sont des règles empiriques calibrées, et non des constantes déduites, ce qui explique pourquoi chaque norme moderne permet aux ingénieurs de les resserrer pour des finitions sensibles.

L'une des choses les plus déroutantes pour les jeunes ingénieurs est que les principales normes en acier ne présentent pas toutes les limites au même endroit, ni même ne les rendent obligatoires.

• États-Unis (AISC 360 / IBC) : La spécification de l'AISC traite la flèche comme une question de service et ne tabule pas de limites ; elle renvoie au code du bâtiment en vigueur. Le Tableau 1604.3 de l'IBC fournit les chiffres pratiques, généralement L/360 pour la surcharge de plancher, L/240 pour la charge totale de plancher, et L/180 pour les barres de toiture. Le Design Guide 3, 2e édition (2003), de West et Fisher, publié par l'AISC, est la référence la plus approfondie.
• Europe (Eurocode 3, EN 1993-1-1:2005) : Les clauses 7.2.1 et 7.2.2 établissent la philosophie mais laissent délibérément les chiffres à l'Annexe nationale de chaque pays, en tant que paramètres déterminés au niveau national. L'Annexe nationale du Royaume-Uni, par exemple, propose des valeurs suggérées telles que L/360 pour les poutres avec finitions fragiles et L/200 pour les autres poutres, vérifiées uniquement sous actions variables.
• Inde (IS 800:2007) : Le Tableau 6 liste des limites par élément et par finition, par exemple travée/300 pour les barres typiques non sujettes à la fissuration et travée/360 lorsque les éléments sont sujets à la fissuration.
• Brésil (NBR 8800) : L'Annexe C (Tableau C.1) fournit des limites verticales et horizontales recommandées, dont L/350 pour les poutres supportant des finitions sujettes à la fissuration, et est notablement devenue informative plutôt que normative dans la révision de 2024.

La notation L/n est simplement la travée divisée par un nombre : plus le dénominateur est grand, plus la limite est stricte et moins la flèche admise est importante. Pour une idée concrète, prenons une poutre simplement appuyée de 6 m (6000 mm) :

• L/180 (toiture typique) admet environ 33 mm de flèche.
• L/240 (charge totale de plancher) admet 25 mm.
• L/360 (surcharge de plancher) admet environ 17 mm.
• L/480 (l'original de Tredgold) n'admettrait que 12,5 mm.

Deux subtilités comptent. D'abord, les normes appliquent des limites différentes à différents cas de charge : la surcharge seule est souvent maintenue plus stricte que la charge permanente plus la surcharge, car la flèche permanente peut être compensée par une contreflèche. Ensuite, la contreflèche (une courbure ascendante délibérée à la fabrication) peut être déduite de la flèche calculée sous charge permanente dans plusieurs normes, dont la NBR 8800, jusqu'à hauteur de la flèche causée par les actions permanentes. Cela peut faire la différence entre réussite et échec sur de longues travées. Vous pouvez vérifier n'importe quelle travée par rapport à ces ratios en quelques secondes avec la calculatrice de flèche de poutre gratuite, sans inscription requise.

La flèche est, mathématiquement, la partie facile. Le même modèle en éléments finis qu'un outil construit pour trouver les efforts dans les barres fournit aussi les déplacements nodaux : le solveur assemble la matrice de rigidité globale, applique le vecteur des charges de service, et résout pour le champ de déplacements. Le déplacement transversal le long de chaque barre, relatif à la corde entre ses appuis, est la flèche qui importe pour les normes.

Le vrai travail que le logiciel accomplit est la comptabilité que les ingénieurs se trompent souvent à faire à la main :

• Construire les combinaisons de charges de service correctes (non pondérées, souvent des combinaisons caractéristiques ou rares) séparément des combinaisons de résistance.
• Mesurer la flèche relativement à la corde de la barre, et non le déplacement global absolu, afin que le tassement et le mouvement de corps rigide ne polluent pas le ratio.
• Appliquer le bon L/n selon le rôle de l'élément (plancher contre toiture, finition fragile contre flexible) et selon le cas de charge (surcharge seule contre totale).
• Déduire éventuellement la contreflèche et rapporter le cas dimensionnant.

Le résultat est un ratio d'utilisation : la flèche calculée divisée par l'admissible. En dessous de 1,0, la barre passe ; au-dessus, elle a besoin d'une section plus élevée, d'une travée plus courte, d'une contreflèche, ou d'un changement de continuité.

Assez de théorie. Prenons une poutre concrète : une poutre de plancher simplement appuyée de 6 m en IPE 300 (moment d'inertie I = 8356 cm⁴, acier E = 200 GPa), portant des charges de service non pondérées de g = 6 kN/m permanente (charge permanente) et q = 17 kN/m variable (surcharge). Ce sont ces charges de service, et non leurs versions pondérées, que la vérification de flèche utilise.

La flèche élastique d'une poutre simplement appuyée sous charge uniforme a une forme fermée, δ = 5wL⁴/(384EI). CalcSteel ne remplace pas dans cette formule : il résout le même modèle en éléments finis qu'il construit pour la résistance et lit le déplacement nodal à mi-portée. Pour cette poutre, les deux coïncident jusqu'à la troisième décimale, et c'est précisément là l'intérêt : la formule fermée est le contrôle de cohérence, et le solveur est l'outil général qui continue de fonctionner quand la poutre est continue, à section variable ou chargée hors du centre.

Cette section fléchit d'environ 1,01 mm pour chaque 1 kN/m de charge uniforme, donc les trois cas de service sont :

• Charge permanente seule : 6,1 mm.
• Surcharge seule : 17,2 mm.
• Permanente plus surcharge (totale) : 23,2 mm.

Appliquons maintenant les deux limites de plancher du Tableau 1604.3 de l'IBC. La surcharge est vérifiée contre L/360 = 16,7 mm, et la charge totale contre L/240 = 25,0 mm :

• Surcharge vs L/360 : 17,2 sur 16,7, une utilisation de 1,03, qui échoue.
• Totale vs L/240 : 23,2 sur 25,0, une utilisation de 0,93, qui passe.

Relisez cela. La poutre passe la vérification de charge totale et pourtant échoue celle de surcharge. Le cas dimensionnant n'est pas celui de la plus grande flèche. Un ingénieur qui ne regarde que le plus grand nombre, les 23,2 mm de flèche totale, et le compare à une seule limite, livrerait une poutre qui viole la norme. Séparer les cas de charge et appliquer le bon ratio à chacun est exactement la comptabilité qu'un solveur n'oublie jamais.

Le réflexe face à un échec de flèche est la contreflèche : fabriquer la poutre avec une courbure ascendante intégrée, pour qu'elle se pose vers le plan plutôt qu'en dessous de la ligne. Plusieurs normes, dont la NBR 8800, permettent de déduire la contreflèche de la flèche calculée sous charge permanente, à hauteur de la flèche causée par les actions permanentes.

Appliquons-le à notre poutre. Rattraper par contreflèche les 6,1 mm de flèche permanente ramène la vérification de charge totale à 17,2 mm, une utilisation de 0,69, désormais confortablement à l'intérieur de L/240. Le hic, c'est que la contreflèche vient d'améliorer la vérification qui passait déjà.

La vérification qui a échoué, surcharge contre L/360, se mesure sur la flèche de surcharge seule. La contreflèche compense la flèche permanente, pas la flèche qui apparaît et disparaît avec la surcharge, donc la valeur de surcharge reste 17,2 mm et son utilisation reste 1,03. La contreflèche est le mauvais instrument pour un échec gouverné par la surcharge, et y recourir est une erreur courante et coûteuse.

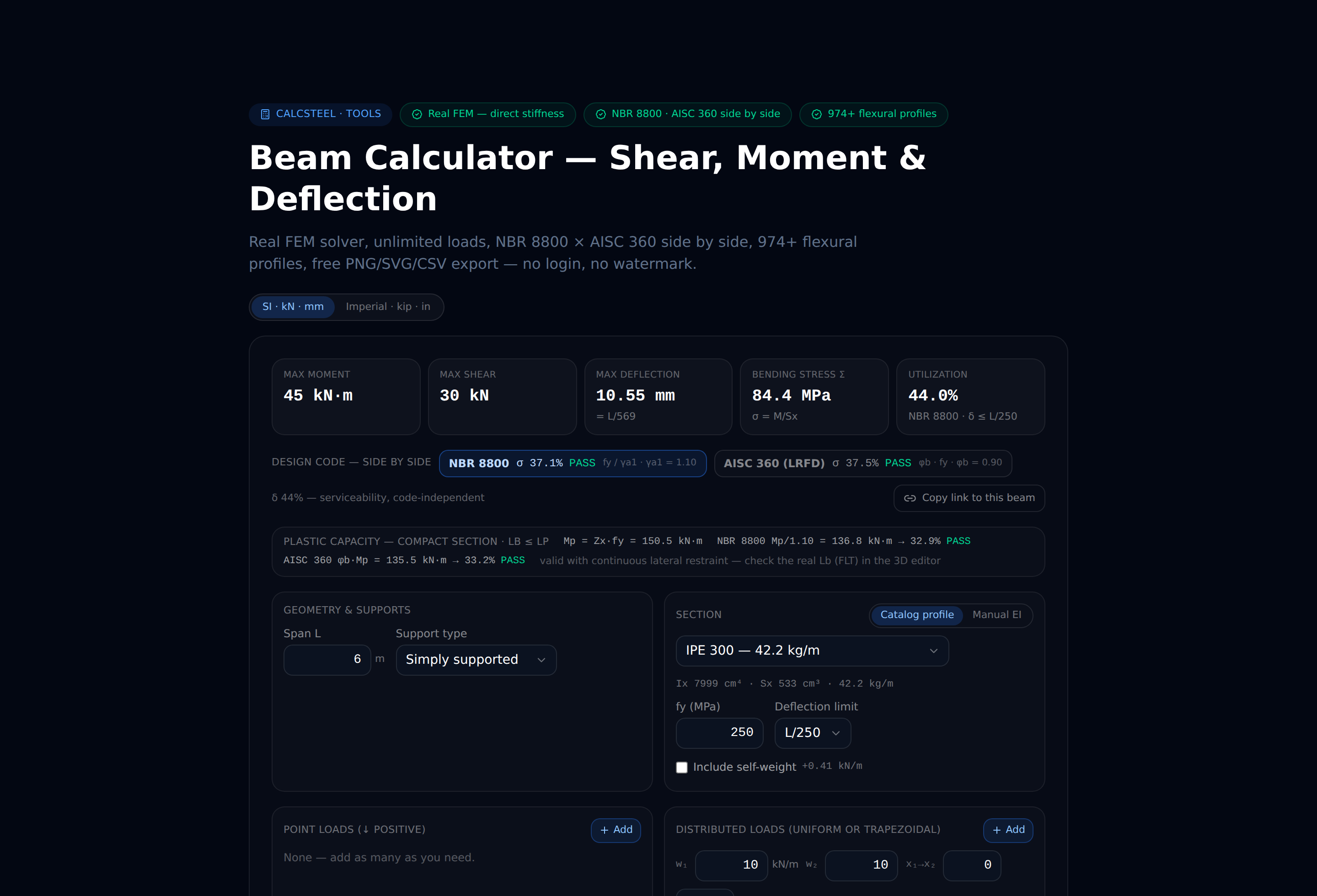

Le vrai levier est la rigidité. Passez une section plus haut, à IPE 330 (I = 11770 cm⁴), et la flèche de surcharge tombe à 12,2 mm, une utilisation de 0,73 : la poutre passe désormais les deux vérifications. Une portée plus courte, un appui continu au lieu de simple, ou l'action mixte avec la dalle achèteraient la même marge en augmentant le I effectif. Changez la section, la portée ou les charges ci-dessous et regardez les deux vérifications évoluer en temps réel.

Les limites de flèche sont la moitié silencieuse du calcul structural : rarement la raison pour laquelle une ossature est dangereuse, souvent la raison pour laquelle elle est désagréable ou invendable. Le thème récurrent à travers la NBR 8800, l'AISC/IBC, l'Eurocode 3 et l'IS 800 est la même logique proportionnelle à la travée que Tredgold a esquissée il y a deux siècles, désormais enveloppée dans des tableaux propres à chaque norme, des cas de charge et des choix nationaux.

Trois habitudes vous évitent des ennuis. D'abord, traitez la vérification ELS comme une étape à part entière, et non comme un à-côté de la résistance : elle est gouvernée par les charges de service et contrôle fréquemment les barres longues et peu chargées. Ensuite, lisez le tableau réel et ses notes de bas de page pour la norme sous laquelle vous travaillez, car la limite change selon la finition, le cas de charge et, en Europe, l'Annexe nationale. Enfin, laissez le modèle faire la comptabilité : un outil qui construit les combinaisons de service, mesure la flèche par rapport à la corde de la barre, déduit la contreflèche là où c'est permis, et rapporte une utilisation par barre transforme un calcul manuel fastidieux en un verdict d'une seule ligne.

Faites cela correctement et la vérification de flèche cesse d'être une case à cocher pour devenir ce qu'elle a toujours été destinée à être : une garantie que le bâtiment paraît aussi solide que les chiffres le disent.
