Systèmes de contreventement dans les structures en acier : types

Un système de contreventement est l'ensemble des éléments structuraux qui résistent aux forces latérales — vent, séisme et charges notionnelles — et les transfèrent jusqu'aux fondations. Sans système de contreventement, une ossature en acier s'effondrerait latéralement sous des charges latérales même modérées.

Chaque bâtiment a besoin d'un système complet de résistance aux forces latérales (SRFL) dans au moins deux directions orthogonales. Le choix du système influence :

• Rigidité : L'amplitude du balancement du bâtiment (déplacement inter-étages)
• Résistance : La charge latérale maximale que l'ossature peut reprendre
• Ductilité : L'énergie que l'ossature peut absorber avant la ruine
• Architecture : Si les ouvertures et les couloirs sont obstrués

Les trois systèmes principaux sont :

1. Portiques contreventés — Les membrures diagonales reprennent les forces latérales sous forme de charges axiales
2. Portiques rigides — Des assemblages rigides poutre-poteau résistent aux forces latérales par flexion
3. Voiles de contreventement — Des plaques d'acier ou des murs en béton agissent comme des consoles verticales

La plupart des bâtiments en acier utilisent des portiques contreventés car ils sont rigides, efficaces et économiques. Les portiques rigides sont utilisés lorsque des exigences architecturales excluent les diagonales. Pour une introduction en langage simple sur la façon dont ces trois éléments se partagent le travail au sein d'une même ossature, voir poteau, poutre et diagonale.

Les portiques contreventés sont classés selon la géométrie des membrures diagonales :

Contreventement en X (croix de Saint-André)

Deux diagonales forment un X dans la travée. Une diagonale est tendue tandis que l'autre est comprimée, quelle que soit la direction de la charge latérale. C'est la configuration la plus rigide car les deux diagonales participent. Courant dans les bâtiments industriels de faible hauteur où les contraintes architecturales sont minimales.

Contreventement en chevron (V ou V inversé)

Un seul V (ou V inversé) relie le point médian de la poutre aux poteaux au niveau du plancher (ou inversement). La poutre doit être dimensionnée pour l'effort vertical déséquilibré lorsqu'une diagonale flambe. L'AISC 341 (parasismique) exige que la poutre résiste à la pleine plastification en traction d'une diagonale, plus 30 % de la capacité post-flambement de l'autre.

Diagonale unique

Une diagonale par travée, alternant de direction entre les étages pour éviter un déplacement cumulatif dans une seule direction. Simple, mais moins rigide que le contreventement en X. Acceptable pour un dimensionnement au vent seul (non sismique).

Contreventement en K

Les diagonales se rejoignent à mi-hauteur du poteau. Non autorisé en conception parasismique car la ruine du poteau à l'intersection des diagonales provoquerait un effondrement progressif. Utilisé uniquement dans les régions à faible sismicité où le vent gouverne.

Contreventement excentré (EBF)

La diagonale se connecte à la poutre à l'écart du poteau, créant un court segment appelé « lien » (link) dans la poutre. Ce lien plastifie en cisaillement, apportant de la ductilité tandis que le reste du portique reste élastique. R = 8.0 — même ductilité que les portiques rigides, mais bien plus rigide.

Les diagonales de contreventement reprennent le cisaillement latéral sous forme d'effort axial (traction ou compression). Le dimensionnement dépend du fait que l'assemblage permette à la diagonale de résister à la fois à la traction et à la compression (type appui) ou uniquement à la traction.

Dimensionnement en compression (AISC Chapter E)

La diagonale doit résister à l'effort latéral pondéré, décomposé le long de la diagonale :

P_u = V_story / (n × cos θ)

Où V_story est l'effort tranchant de l'étage, n le nombre de diagonales dans l'étage, et θ l'angle de la diagonale par rapport à l'horizontale.

Exemple — Travée contreventée en X d'un seul niveau

• Largeur de travée : 6 m, hauteur d'étage : 4 m
• Longueur de la diagonale : √(6² + 4²) = 7.21 m
• Angle de la diagonale : θ = arctan(4/6) = 33.7°
• Effort tranchant d'étage : V_u = 150 kN
• Effort dans la diagonale : P_u = 150 / (2 × cos 33.7°) = 150 / 1.664 = 90.1 kN par diagonale

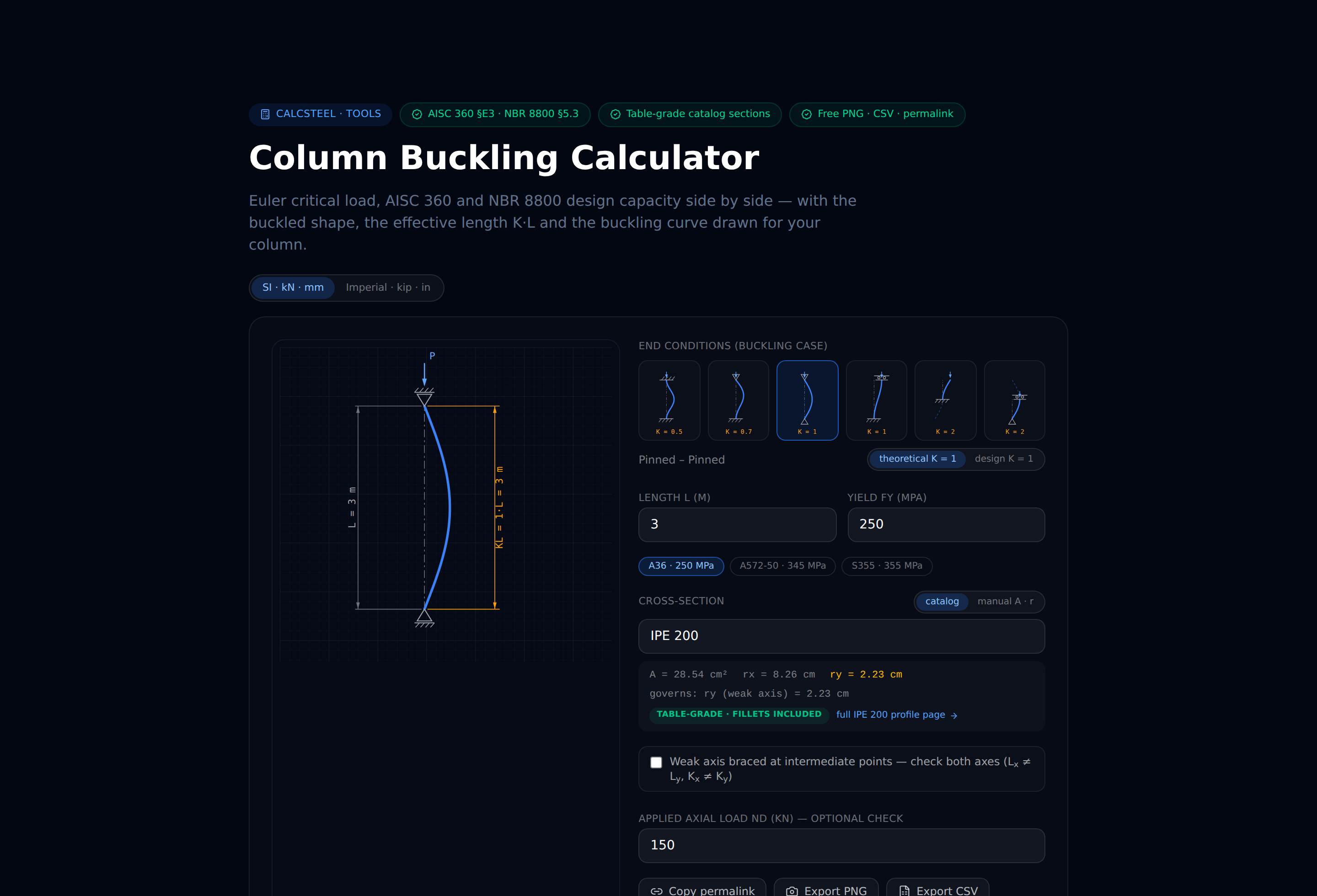

Pour une diagonale comprimée, vérifiez le flambement selon Euler et l'AISC — vous pouvez faire tourner l'élancement et la capacité dans le calculateur de flambement de poteau gratuit et sans inscription :

• Essayer HSS 127×127×6.4 : A = 2850 mm², r = 48.5 mm
• KL/r = 1.0 × 7210 / 48.5 = 148.7
• F_cr (domaine élastique) : 0.877 × π²(200000)/(148.7)² = 0.877 × 89.3 = 78.3 MPa
• φP_n = 0.90 × 78.3 × 2850 × 10⁻³ = 201 kN > 90.1 kN ✓

Contreventement uniquement en traction

Dans certaines configurations, seule la diagonale tendue est considérée comme efficace (la diagonale comprimée flambe et est négligée). Cela double l'effort dans la diagonale : P_u = 150 / (1 × cos 33.7°) = 180.3 kN. Le contreventement uniquement en traction utilise des éléments plus légers (tiges ou petites cornières), mais nécessite deux fois plus de diagonales.

Le déplacement inter-étages est le déplacement latéral d'un plancher par rapport au plancher inférieur. Un déplacement excessif endommage les cloisons, les revêtements de façade et provoque un inconfort pour les occupants.

Limites de déplacement au vent

Aucune norme unique n'impose de limites de déplacement au vent, mais la pratique courante suit :

• H/400 par étage (la plupart des bâtiments de bureaux)
• H/600 pour les occupations sensibles (hôpitaux, laboratoires)
• H/200 pour les bâtiments industriels avec un revêtement flexible

Où H est la hauteur d'étage.

Limites de déplacement sismique (ASCE 7-22 Table 12.12-1)

• Catégorie de risque I-II : 0.020 × h_sx (2 % de la hauteur d'étage)
• Catégorie de risque III : 0.015 × h_sx
• Catégorie de risque IV : 0.010 × h_sx

Le déplacement sismique est vérifié à l'aide de déplacements amplifiés : δ_x = C_d × δ_xe / I_e, où C_d est le facteur d'amplification des déplacements et δ_xe est le déplacement élastique obtenu avec la force sismique réduite.

Comment réduire le déplacement

1. Rigidifier le contreventement — Utiliser des sections de diagonales plus grandes ou ajouter davantage de travées contreventées
2. Ajouter des portiques outrigger — Connecter le noyau aux poteaux périphériques au niveau des étages techniques
3. Augmenter la rigidité des poteaux — Des poteaux plus grands réduisent la flexibilité de l'ossature
4. Utiliser des systèmes duaux — Combiner portiques contreventés et portiques rigides ; l'interaction réduit le déplacement en dessous de ce que chaque système atteindrait isolément

Le déplacement gouverne souvent le dimensionnement des bâtiments élevés, même lorsque la résistance est satisfaite. Pour les bâtiments de plus de 10 étages, les vérifications de déplacement doivent être effectuées tôt pour éviter des reprises de conception tardives.

Les portiques rigides résistent aux forces latérales par des assemblages poutre-poteau rigides (sans diagonales). Ils sont utilisés lorsque :

Raisons architecturales

• Plans de plancher ouverts sans obstruction entre les poteaux
• Grandes vitrines ou façades vitrées qui ne peuvent pas accueillir de diagonales
• Couloirs qui doivent traverser des travées contreventées
• Façades de bâtiment où les diagonales ne sont pas acceptables esthétiquement

Avantages en conception parasismique

• Les portiques rigides spéciaux (SMF) ont R = 8.0, le facteur de modification de réponse le plus élevé
• Ductilité élevée grâce à la plastification contrôlée des rotules plastiques de poutre
• Pas de problèmes de flambement des diagonales (une préoccupation dans les CBF lors de forts séismes)

Inconvénients

• Beaucoup plus flexibles que les portiques contreventés — le déplacement gouverne souvent
• Sections de poutres et de poteaux plus lourdes nécessaires pour résister à la flexion
• Assemblages rigides soudés coûteux (soudures à pénétration totale)
• La zone de panneau du poteau doit être vérifiée au cisaillement (nécessite souvent des plaques de renfort)

Systèmes combinés

De nombreux bâtiments combinent les deux systèmes :

• Portiques contreventés au noyau (autour des ascenseurs/escaliers)
• Portiques rigides en périphérie (pour l'ouverture architecturale)

Ce système dual offre une rigidité élevée grâce au noyau contreventé et une ductilité élevée grâce au portique rigide. L'ASCE 7 permet un facteur R plus élevé pour les systèmes duaux lorsque le portique rigide peut résister de façon indépendante à au moins 25 % de la force sismique de calcul.

Les assemblages de diagonales doivent transférer la totalité de l'effort de la diagonale (traction et compression) tout en accommodant la rotation de la diagonale lors du flambement. La platine de gousset est l'élément critique.

Dimensionnement de la platine de gousset

La platine de gousset relie la diagonale au nœud poutre-poteau. Vérifications de dimensionnement :

1. Section de Whitmore — La largeur efficace à l'extrémité du groupe de boulons ou de la soudure : W = 2 × L_g × tan(30°) + w_brace. Vérifier la plastification en traction : φR_n = 0.90 × F_y × W × t_g.
2. Flambement du gousset — La longueur non contreventée entre l'extrémité de la diagonale et le bord de la poutre/du poteau. Utiliser la méthode de Thornton : moyenne de L₁, L₂, L₃ (distances aux appuis les plus proches). Vérifier la compression : φR_n = φ × F_cr × W × t_g.
3. Rupture par bloc de cisaillement — Le long du groupe de boulons ou du groupe de soudures.
4. Vérifications de la poutre et du poteau — Le gousset transfère les efforts vers la poutre et le poteau. Vérifier la plastification locale de l'âme, le voilement local de l'âme et la flexion de la semelle à l'interface du gousset.

Assemblage diagonale-gousset

Pour les diagonales en HSS : fendre l'extrémité du tube et y insérer le gousset, puis appliquer une soudure d'angle des deux côtés. La longueur de soudure doit développer l'effort de la diagonale en appliquant le facteur de traînage de cisaillement U.

Pour les diagonales en cornière ou en profilé I : boulonner ou souder à la platine de gousset. Vérifier la rupture de la section nette avec le facteur U approprié.

Dispositions constructives parasismiques

Pour les SCBF (portiques contreventés concentriques spéciaux), l'AISC 341 exige :

• L'assemblage doit résister à la résistance à la plastification attendue de la diagonale R_y × F_y × A_g en traction
• Il doit accommoder la rotation de flambement de la diagonale (jeu linéaire de 2t depuis la ligne de pliage du gousset)
• Renforcement de la section nette lorsque U × A_n < A_g

Au-delà du système de résistance aux forces latérales, chaque membre individuel a besoin d'un contreventement de stabilité pour éviter le flambement. L'Annexe 6 de l'AISC définit deux types :

Contreventement relatif

Un contreventement qui contrôle le mouvement relatif entre deux points d'un membre. Exemple : des entretoises horizontales entre les membrures inférieures adjacentes d'une ferme.

Résistance requise : P_br = 0.004 × P_r (0.4% de la charge axiale dans le membre contreventé). Rigidité requise : β_br = 2P_r / (φ × L_b).

Contreventement nodal (ponctuel)

Un contreventement qui empêche le déplacement latéral en un point unique. Exemple : une entretoise diagonale d'une poutre de plancher jusqu'à la semelle inférieure d'une poutre de roulement.

Résistance requise : P_br = 0.01 × P_r (1% de la charge axiale). Rigidité requise : β_br = 8P_r / (φ × L_b).

Contreventement latéral des poutres

Pour les poutres fléchies, la semelle comprimée a besoin d'un contreventement latéral pour éviter le déversement. L'effort de contreventement est basé sur l'effort de compression maximal dans la semelle : C_f = M_r / h_o.

Éléments courants de contreventement de stabilité

• Pannes et lisses de bardage contreventent les poutres de toiture et les poteaux de façade
• Diaphragmes de plancher (bac acier + béton) contreventent toutes les poutres de plancher
• Contreventement volant (entretoises diagonales des pannes jusqu'aux semelles inférieures des traverses) contrevente les poteaux des portiques
• Tirants de pannes contreventent les pannes et les lisses de bardage entre portiques

Le contreventement de stabilité est souvent négligé lors de la conception, alors qu'il est essentiel. Une poutre dimensionnée avec L_b = espacement des pannes nécessite que ces pannes assurent réellement un maintien latéral — si l'assemblage de la panne ne peut pas résister à l'effort de contreventement, la poutre est non contreventée.

CalcSteel intègre le dimensionnement du système latéral au flux de modélisation et d'analyse 3D :

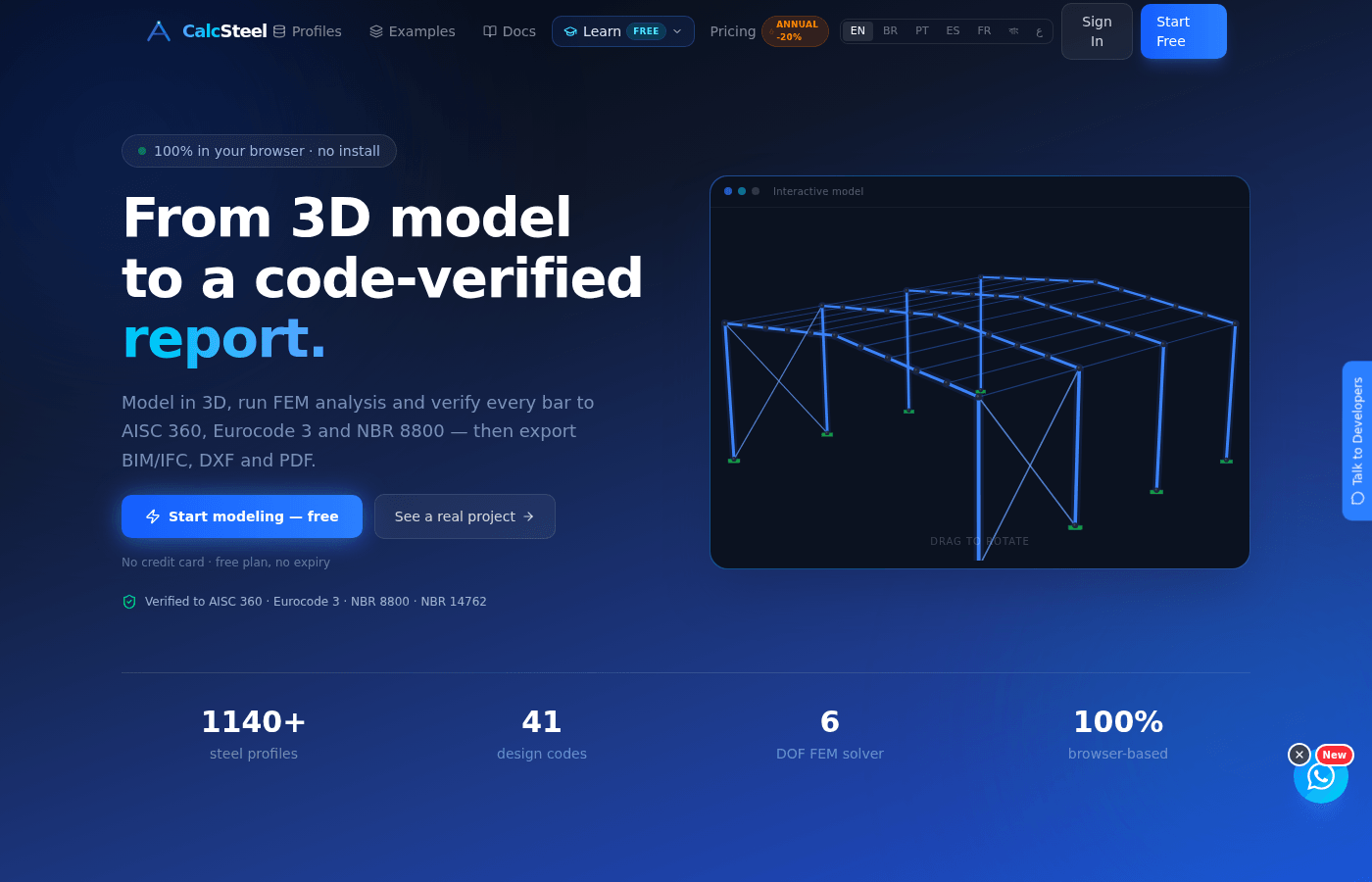

Saisie du contreventement

Les diagonales sont modélisées comme des membres standards avec des libérations d'extrémité rotulées. Le logiciel identifie automatiquement les travées contreventées et classe l'ossature comme contreventée ou non contreventée dans chaque direction.

Application des charges latérales

Les charges de vent (selon l'ASCE 7, l'Eurocode 1 ou la NBR 6123) sont générées automatiquement à partir de l'enveloppe du bâtiment. Les charges sismiques sont calculées par la méthode des forces latérales équivalentes ou par analyse modale par spectre de réponse.

Vérification du déplacement

Le déplacement inter-étages est calculé et affiché pour chaque combinaison de charges. L'ingénieur définit la limite de déplacement (H/400, H/600 ou personnalisée), et les résultats signalent tout étage qui la dépasse.

Dimensionnement des diagonales

Chaque diagonale est vérifiée selon l'AISC Chapter E (compression) et Chapter D (traction). Les efforts d'assemblage sont fournis pour le dimensionnement de la platine de gousset. Pour la conception parasismique, la résistance à la plastification attendue (R_y × F_y × A_g) est reportée pour le dimensionnement en capacité des assemblages.

Contreventement de stabilité

Le moteur identifie quels membres agissent comme contreventement de stabilité et vérifie que les efforts de contreventement selon l'Annexe 6 peuvent être transférés par les assemblages.

Optimisation

Si le déplacement dépasse la limite, l'optimiseur propose des sections de diagonales plus rigides. Si une diagonale est en défaut en compression, il propose une section avec un KL/r adéquat. L'optimiseur travaille sur toutes les travées contreventées simultanément, trouvant la solution la plus légère qui satisfait à la fois la résistance et le déplacement.
