Moment fléchissant dans une poutre simplement appuyée

Pour une travée unique reposant sur deux appuis — une poutre simplement appuyée — le moment fléchissant maximal dû à une charge concentrée centrale P est M = P·L/4, et celui dû à une charge uniformément répartie w est M = w·L²/8. Dans les deux cas, le pic se situe au milieu de la travée. Ces résultats découlent directement de la statique : on répartit la charge entre les deux réactions, puis on somme les moments à la section critique.

Le cas de la charge uniforme vaut la peine d'être traité à la main une fois. Chaque réaction reprend wL/2. Le moment à une distance x est M(x) = (wL/2)·x − w·x²/2. Au milieu de la travée (x = L/2), cela devient wL²/4 − wL²/8 = wL²/8. Rien n'intervient encore concernant le matériau, la forme de la section ou la sécurité — et c'est là la vraie leçon. Calculer le moment répond à la question « à quel point cette poutre est-elle sollicitée en flexion ? ». Cela ne répond pas à la question « va-t-elle résister ? ». Ce sont deux problèmes différents, et il a fallu près de deux siècles à l'histoire pour les démêler complètement.

La première théorie publiée sur la résistance des poutres apparaît dans les Discours et démonstrations mathématiques concernant deux sciences nouvelles (Discorsi) de Galilée, en 1638 — l'ouvrage qui ouvre l'étude moderne de la résistance des matériaux. Galilée a analysé une poutre en porte-à-faux et a supposé que la section pivotait autour de sa base, avec une contrainte de traction uniforme sur toute la hauteur, égale à la résistance à la traction du matériau.

C'était une formulation brillante d'un problème que personne n'avait encore formalisé — et elle était fausse. En plaçant le pivot sur la fibre inférieure et en ignorant la distribution linéaire des contraintes, il a prédit une résistance en flexion environ trois fois supérieure à la valeur correcte pour un matériau fragile et linéaire-élastique. Le verdict historique honnête, largement répété, est que Galilée a identifié la question de la contrainte et de la résistance, mais a mal positionné ce que nous appelons aujourd'hui l'axe neutre. Mariotte (1686) et Parent (1713) ont apporté les premières corrections ; il faudrait attendre le reste des Lumières pour corriger complètement cette hypothèse.

La correction s'est faite par étapes. En 1705, Jacob Bernoulli a postulé que la courbure en tout point d'une poutre fléchie est proportionnelle au moment fléchissant en ce point — la graine de toute la théorie. Leonhard Euler en a fait la courbe élastique grâce au nouveau calcul infinitésimal (1744) ; ensemble, leurs noms désignent la théorie des poutres d'Euler-Bernoulli, encore enseignée aujourd'hui, construite sur l'hypothèse que les sections planes restent planes.

Charles-Augustin de Coulomb a correctement formulé le problème de flexion de la poutre en porte-à-faux en 1773, aboutissant à M = f·S avec le module de résistance rectangulaire S = bd²/6 (et la relation de contrainte σ = My/I). Les énoncés modernes familiers — que les sections planes restent planes, que l'axe neutre d'une section rectangulaire se situe à mi-hauteur, et que la formule de flexion élastique ne vaut que jusqu'à la limite élastique — ont été consolidés par Navier en 1826. Cette date marque, en un sens réel, le moment où « calculer le moment fléchissant » est devenu l'opération d'ingénierie courante qu'elle est aujourd'hui.

Voici la distinction qui trouble les débutants et que tout outil sérieux impose. Déterminer le moment (la sollicitation, souvent notée M ou Mᵤ) relève de la pure mécanique — équilibre et géométrie. C'est la même chose à São Paulo, à Stuttgart et à Mumbai. Prouver que la poutre peut le supporter (la capacité, Mₙ) est une question de code de conception : cela dépend de la section, de la nuance d'acier, et de la façon dont la semelle comprimée est maintenue contre le déversement (flambement latéral-torsionnel).

Ainsi, wL²/8 est nécessaire mais jamais suffisant. Après avoir calculé la sollicitation, il faut la comparer à la capacité de conception — par exemple la vérification LRFD de l'AISC φᵦ·Mₙ ≥ Mᵤ. Si l'on traite ces deux étapes comme une seule, on peut dimensionner une poutre statiquement correcte qui déverse pourtant sous une fraction de son moment plastique.

Pour les cas canoniques, un outil pourrait simplement consulter PL/4 ou wL²/8. Les structures réelles ne sont pas canoniques : travées continues, charges concentrées à des emplacements irréguliers, tassements d'appuis et portiques. C'est pourquoi les moteurs modernes utilisent la méthode des éléments finis — née de l'article de 1956 de Turner, Clough, Martin et Topp sur la rigidité et la déflexion des structures complexes, Ray Clough ayant forgé le nom « méthode des éléments finis » en 1960.

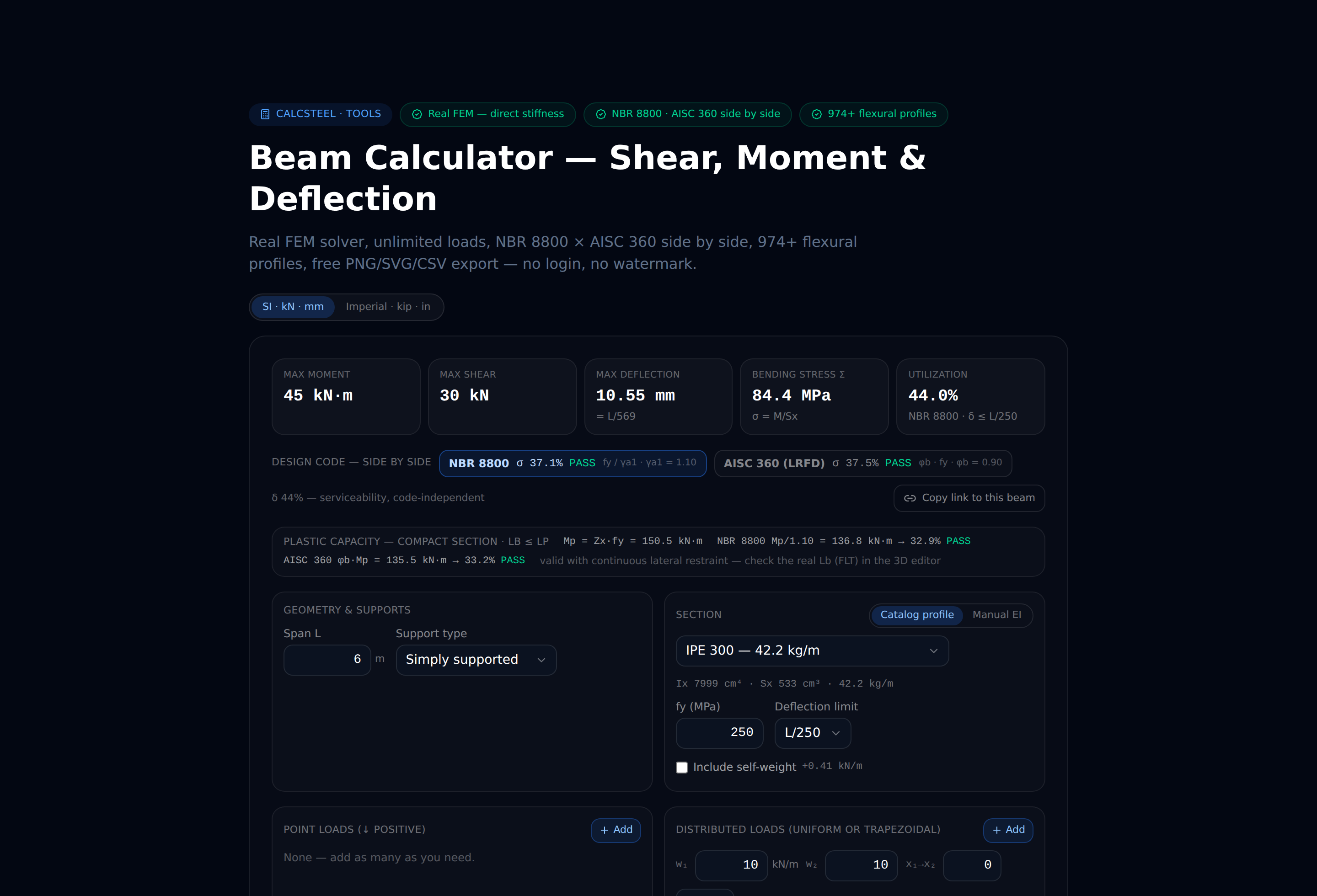

En pratique, le solveur construit une matrice de rigidité globale à partir des termes de rigidité de poutre de chaque élément, applique les charges et les conditions aux limites, résout K·u = F pour les déplacements nodaux, puis récupère l'effort tranchant et le moment internes le long de chaque élément. La formule classique faite à la main en ressort comme le cas particulier d'un unique élément simplement appuyé — une vérification de bon sens utile. CalcSteel exécute exactement ce type de pipeline : un backend d'éléments finis en Python effectue la résolution matricielle, et un front-end React/TypeScript dessine le diagramme de l'effort tranchant et du moment fléchissant dans le navigateur, sans aucune installation. Vous pouvez reproduire le même résultat dans la calculatrice de poutres en ligne, gratuite et sans inscription, qui renvoie les réactions ainsi que les diagrammes de l'effort tranchant et du moment fléchissant dès que vous saisissez une travée et une charge.

Si vous ne retenez que deux choses : le moment maximal sur une travée simplement appuyée est PL/4 ou wL²/8 au milieu de la travée, et ce nombre n'est que la moitié de la réponse. L'autre moitié — la capacité — est l'endroit où les codes de conception divergent. L'AISC 360 (LRFD) applique un facteur de résistance φᵦ = 0,90 au moment nominal ; l'Eurocode 3 réduit la capacité avec le facteur de déversement χʟᴛ et des coefficients partiels ; la NBR 8800 (γₐ₁ = 1,10) et l'IS 800 (γₘ₀ = 1,10) utilisent leurs propres coefficients partiels. Même physique, comptabilité différente.

C'est précisément l'écart qu'un bon logiciel comble. L'éditeur CalcSteel est natif du navigateur (plan gratuit disponible, avec la formule Pro annoncée à 24 US$/mois facturés annuellement), embarque plus de 1 140 profilés en acier, calcule le moment via son solveur EF en Python, puis vérifie automatiquement la section selon la NBR 8800, l'AISC 360, l'Eurocode 3 ou l'IS 800 — transformant la formule manuelle en une vérification complète et conforme au code en quelques secondes.
