Dilatación Térmica del Acero: Cuánto Se Mueve en Verano

En una tarde quieta de julio, el techo de acero de una nave puede estar 20–30 °C más caliente que el aire a su alrededor — el acero oscuro bajo sol directo pasa fácil de los 50 °C, y los ingenieros ferroviarios miden rieles aún más calientes. Cada una de esas barras se está alargando en silencio. En el verano de 2026, Union Pacific empezó a pintar sus rieles de blanco exactamente por esto: para restar unos grados al acero y frenar el pandeo por calor que los ferroviarios llaman sun kink.

La dilatación térmica es la acción más universal que ve una estructura, y la única que actúa incluso cuando nada se apoya sobre ella. Ignórala y tendrás juntas de dilatación trabadas, revestimientos agrietados, rieles curvados y — cuando una barra está totalmente impedida — tensiones atrapadas lo bastante grandes como para pesar junto a las cargas que sí diseñaste.

Esta guía es el recorrido completo y resuelto. Partimos de la única ecuación que todo ingeniero memoriza, ΔL = α·L·ΔT, y llegamos hasta un vano de acero arriostrado donde el calor de verano no tiene a dónde ir y solo un solver de elementos finitos puede decir dónde termina la fuerza. Cada número aquí fue calculado por el motor FEM de CalcSteel y contrastado con la teoría de forma cerrada hasta la tercera cifra decimal, y hay una calculadora de viga gratuita incrustada más abajo para que modeles una barra tú mismo.

Seas un estudiante que conoce el α por primera vez, un ingeniero en ejercicio espaciando juntas de dilatación, o simplemente alguien curioso por qué los puentes tienen esos vanos en zigzag, esto está escrito para ti.

Todo material tiene un coeficiente de dilatación térmica lineal, α — el cambio relativo de longitud por grado de cambio de temperatura. Para el acero al carbono estructural vale casi exactamente α = 12 × 10⁻⁶ por °C, el valor que el Eurocode 3 (EN 1993-1-1, §3.2.6) indica usar para temperaturas hasta unos 100 °C.

En unidades imperiales, la norma estadounidense escribe la misma propiedad como α = 6,5 × 10⁻⁶ por °F (AISC), que equivale a ≈ 11,7 × 10⁻⁶ por °C — la pequeña diferencia es redondeo de unidad, no física. En cualquier caso, el número es minúsculo: calienta una barra de acero un grado y crece doce partes por millón. Lo que lo hace importar es que las estructuras reales son largas y las variaciones reales de temperatura son grandes, y ambas se multiplican.

Vale la pena fijar el α del acero en su contexto:

• Hormigón ≈ 10–12 × 10⁻⁶/°C — prácticamente igual que el acero. No es una coincidencia afortunada; es la razón de que el hormigón armado funcione. Si el acero y el hormigón dilataran a ritmos muy distintos, cada cambio de temperatura cizallaría la adherencia entre la armadura y el hormigón.
• Acero inoxidable ≈ 16–17 × 10⁻⁶/°C — los grados austeníticos se mueven cerca de un 40% más que el acero al carbono, lo que importa en detalles de metales mixtos.
• Aluminio ≈ 23 × 10⁻⁶/°C — casi el doble que el acero. Una fachada de aluminio sobre una estructura de acero siempre intentará moverse más rápido que aquello a lo que está atornillada.

Una advertencia: el propio α sube a alta temperatura. El valor 12 × 10⁻⁶ es para servicio común y condiciones de verano. En incendio, por encima de ~700 °C, la dilatación del acero se acelera bruscamente y el Eurocode da una curva completa dependiente de la temperatura — un problema distinto del calor de verano del que trata este artículo.

Cuando una barra de acero está libre para moverse — un extremo fijo, el otro capaz de deslizar — el calor produce alargamiento puro y ninguna tensión. El cambio de longitud es el coeficiente por la longitud original por el cambio de temperatura:

ΔL = α · L · ΔT

Toma un caso realista de verano: una viga de acero de 6 m que sube ΔT = +30 °C de una temperatura templada de montaje a una tarde calurosa. Sustituyendo α = 12 × 10⁻⁶/°C:

ΔL = 12 × 10⁻⁶ × 6000 mm × 30 = 2,16 mm.

Poco más de dos milímetros — pequeño, pero no despreciable cuando intenta empujar a través de una conexión detallada sin holgura. Modelamos exactamente esta viga en el motor de CalcSteel, aplicando el aumento de temperatura como una carga térmica equivalente, y devolvió un movimiento de extremo de 2,160 mm con tensión interna cero — coincidencia exacta con el cálculo a mano y la física correcta: la dilatación sin restricción no genera tensión.

Como ΔL crece linealmente con la longitud, las barras más largas se mueven proporcionalmente más:

• 6 m a +30 °C → 2,16 mm; a +40 °C → 2,88 mm
• 12 m a +30 °C → 4,32 mm; a +40 °C → 5,76 mm
• 30 m a +30 °C → 10,8 mm; a +40 °C → 14,4 mm

Este es el número que dimensiona una junta de dilatación o una conexión con agujero ovalado. Es también la mitad amable de la historia — nada aquí amenaza al acero. El problema empieza en el instante en que le impides moverse.

Ahora sujeta ambos extremos. El acero todavía quiere dilatar α·L·ΔT, pero no puede — así que, en vez de deformación, el cambio de temperatura se convierte en tensión. Impide la deformación térmica libre ε = α·ΔT y, por la ley de Hooke, generas una tensión igual al módulo de Young por esa deformación suprimida:

σ = E · α · ΔT

Fíjate en lo que desapareció de esa ecuación: la longitud y el área de la sección transversal, ambas se han ido. Una tensión térmica totalmente impedida es la misma en una barra de 6 m y en una de 60 m, en un IPE 80 y en un IPE 600. Depende solo del material (E, α) y del cambio de temperatura — uno de los hechos más contraintuitivos e importantes del comportamiento estructural.

Para acero con E = 200 GPa y un ΔT = +40 °C de verano:

σ = 200.000 MPa × 12 × 10⁻⁶ × 40 = 96 MPa de compresión.

Corrimos un IPE 330 totalmente impedido en el motor de CalcSteel a +40 °C. Devolvió una reacción de apoyo — la fuerza térmica — de 601,0 kN, que sobre la sección de 62,6 cm² da exactamente 96,0 MPa, coincidiendo con σ = EαΔT hasta la tercera cifra. Ponlo junto a la fluencia de 250 MPa del acero MR250 y el mensaje golpea fuerte: un aumento de 40 °C en verano, sin carga alguna sobre la estructura, ya ha consumido el 38% de la capacidad del material. Suma peso propio y viento encima y una barra que parecía cómoda puede estar mucho más cerca del límite de lo que sugiere su diagrama de cargas.

La fuerza en sí, N = E·A·α·ΔT, sí crece con el área — 601 kN aquí — y por eso puede aplastar apoyos, cizallar pernos de anclaje y pandear barras esbeltas (el sun kink del riel es exactamente esa compresión buscando salida de lado). Pero la tensión, lo que decide si el acero fluye, la fija solo σ = EαΔT.

La tensión térmica nunca actúa sola — se monta sobre la flexión y el cortante que la barra ya carga. La forma más rápida de sentirlo es modelar una viga real y observar sus tensiones, y luego recordar que un aumento de verano impedido suma en silencio hasta 96 MPa por encima de lo que ves aquí.

La calculadora de abajo es la calculadora de viga real y gratuita de CalcSteel, incrustada en esta página. Define un vano, elige los apoyos, añade una carga distribuida o puntual, y traza las reacciones, los diagramas de cortante y momento flector y la deflexión — al instante, sin registro para las cuentas. Dimensiona la sección hasta que la tensión de flexión quede cómoda, y luego pregúntate cuánto margen queda para una contribución térmica de 96 MPa si esa barra está impedida.

Es ilimitada y genuinamente gratuita. Cuando quieras combinar peso propio, viento y restricción térmica en un pórtico entero — donde la interacción es una verificación de fuerza axial más flexión, no flexión sola — para eso está el editor completo de CalcSteel.

La longitud es el multiplicador que convierte un coeficiente minúsculo en un problema real de detalle. Toma un riel de puente grúa o una viga de puente de 30 m — un vano modesto en acero industrial — por una variación ΔT = +35 °C del día a la tarde. El motor de CalcSteel, y la fórmula a mano, dan ambos:

ΔL = 12 × 10⁻⁶ × 30.000 mm × 35 = 12,6 mm.

Esa es la holgura que una junta de dilatación tiene que abrir y cerrar, todos los días, durante toda la vida de la estructura. Detállala sin holgura y vuelves al caso impedido — atrapando 84 MPa (σ = EαΔT a +35 °C) más una fuerza de compresión lo bastante grande como para pandear la barra de lado. En riel continuo soldado, esa salida lateral tiene nombre y víctimas: el sun kink, donde un riel caliente sin a dónde crecer salta en una onda lateral y descarrila trenes. Es un fallo de pandeo impulsado enteramente por dilatación térmica suprimida, y por eso la vía se tiende a una "temperatura neutra" controlada y por eso los ferrocarriles ahora pintan rieles de blanco.

La respuesta de diseño sigue una de dos filosofías, y las estructuras reales usan ambas:

• Liberar el movimiento. Divide edificios largos en segmentos con juntas de dilatación (una regla práctica común es cada 40–60 m de estructura de acero, ajustada al clima y a la norma), y deja que los puentes deslicen sobre apoyos deslizantes o rueden sobre balancines. Movimiento sin restricción significa ninguna tensión.
• Impedir el movimiento y diseñar para la fuerza. Donde una junta es inviable, aceptas σ = EαΔT y la fuerza N = EAαΔT y verificas que las barras, conexiones y anclajes puedan cargarlas junto a las demás acciones.

Elegir bien exige un número de cuánta fuerza atrae realmente la restricción — lo que nos lleva al caso que solo un solver puede responder.

Las estructuras reales viven entre los dos extremos que hemos dibujado — nunca perfectamente libres, nunca perfectamente rígidas. Cuando una viga se calienta dentro de un pórtico, cuánto de la fuerza térmica libre N = E·A·α·ΔT se desarrolla realmente depende de con qué rigidez el resto de la estructura combate el movimiento. No hay fórmula cerrada para ello; la fuerza se reparte según la rigidez relativa, y para eso sirve precisamente un solver de elementos finitos.

Toma de nuevo la viga IPE 330 — su fuerza térmica libre a ΔT = +30 °C es 451 kN — y colócala en tres estructuras distintas:

• Un pórtico simple (columnas esbeltas, libres para desplazarse). Las columnas son cientos de veces más flexibles lateralmente de lo que la viga es rígida a lo largo de su eje, así que simplemente se inclinan hacia afuera y la viga dilata casi libre: fuerza térmica cercana a cero, ~2 mm de desplazamiento en el alero. Los pórticos desplazables son naturalmente tolerantes al calor.
• Una barra bloqueada rígida (el caso impedido de antes). Se desarrolla la fuerza completa de la clase 451 kN / 96 MPa. Este es el límite superior.
• Un vano arriostrado — el punto medio realista. Modelamos un vano de 12 m × 6 m con la viga calentada +30 °C y diagonales rígidas L 100×100×10 resistiendo la apertura. El motor de CalcSteel devuelve una fuerza en la viga de apenas −42,7 kN (9,5% de los 451 kN libres) — el pórtico igual se mueve ~2 mm — pero esa fracción "pequeña" son +47,6 kN de tracción volcados directo al arriostramiento diagonal y un empuje de 42 kN en cada cimiento, fuerza que ninguna carga de peso propio o viento puso jamás ahí.

Esa es la lección entera en un solo experimento. Incluso un arriostramiento rígido restringe solo cerca de una décima parte de la fuerza térmica libre, así que la estructura sigue moviéndose — pero una décima de 451 kN son aún decenas de kilonewtons de carga térmica pura en las diagonales y sus conexiones. Multiplica un vano arriostrado a lo largo de un edificio largo sin junta de dilatación y esas fuerzas se acumulan. Por eso los edificios largos de acero se dividen en bloques térmicamente independientes. Solo un motor de análisis puede decirte, para tu geometría, si el calor escapa como movimiento inofensivo o se acumula como fuerza — y dónde.

Convertir todo esto en un detalle seguro se reduce a un puñado de decisiones, y las normas respaldan cada una:

• Elige el rango de temperatura, no una suposición. El Eurocode EN 1991-1-5 (Acciones térmicas) da las componentes uniforme y de gradiente a partir de los datos climáticos del sitio; la AISC y la práctica local hacen lo mismo. El ΔT de diseño es la variación entre la temperatura del acero cuando quedó bloqueado en la estructura y sus estados de servicio más caliente y más frío — por eso conviene registrar la temperatura de montaje.
• Decide liberar o impedir, barra por barra. Agujeros ovalados, apoyos deslizantes y juntas de dilatación liberan el movimiento y matan la tensión; las conexiones fijas lo impiden y entonces deben cargar σ = EαΔT y N = EAαΔT. La mayoría de los edificios reales mezcla ambos a propósito.
• Vigila los efectos diferenciales y de gradiente. El sol en una cara la calienta más que el lado en sombra; un gradiente de temperatura a través del canto de una barra la hace curvarse, no solo crecer. Estos casos no uniformes no tienen fórmula manual limpia y son justo donde un modelo demuestra su valor.
• Mantén separados verano e incendio. El coeficiente 12 × 10⁻⁶ y las variaciones de ~30–50 °C aquí son comportamiento a temperatura de servicio. El incendio es otro régimen — cientos de grados, un módulo de elasticidad en caída y un α que se acelera — gobernado por las normas de estructuras en incendio, no por este artículo.

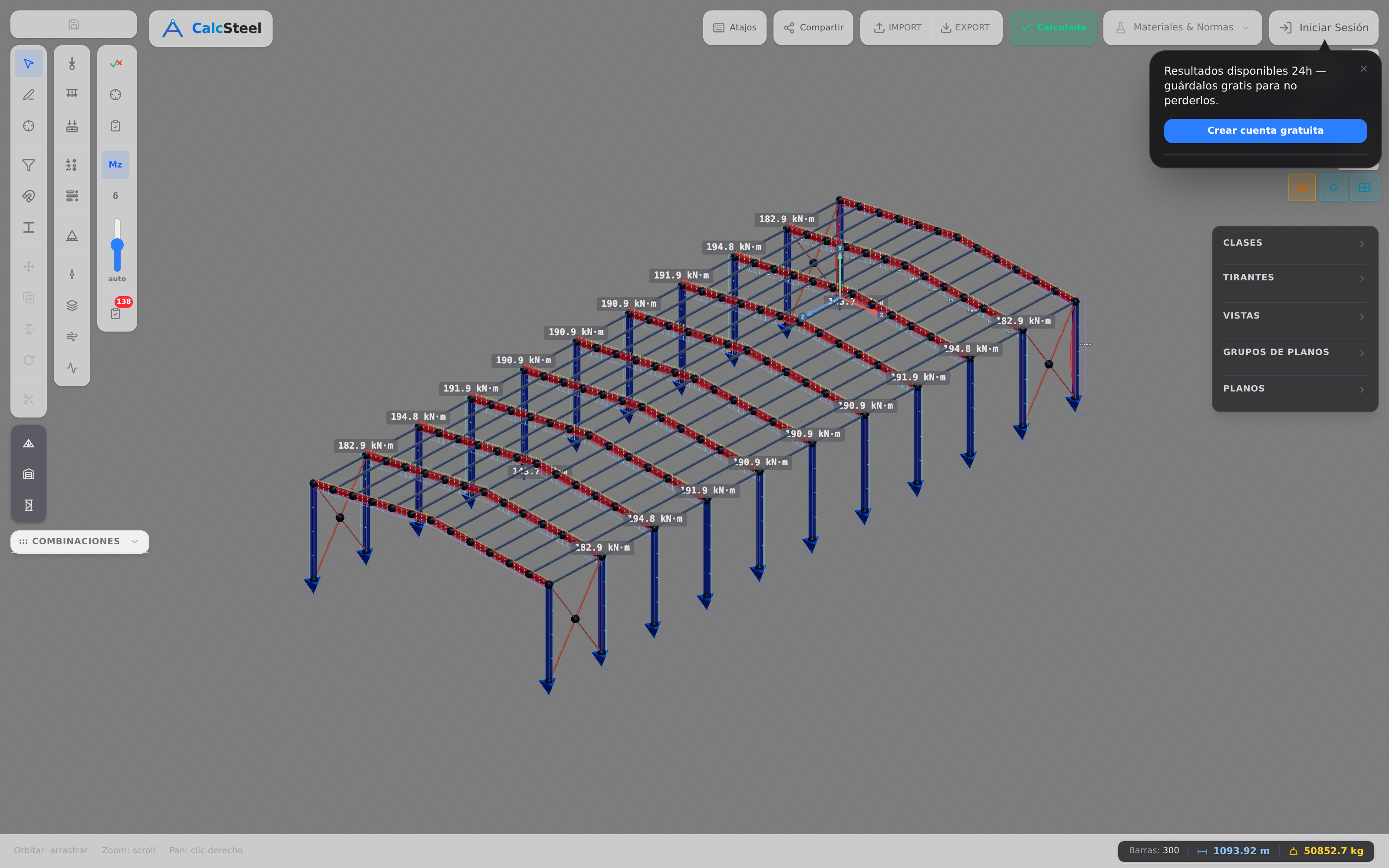

En el editor de CalcSteel estas elecciones se vuelven datos del modelo: arma el pórtico, define las restricciones, y el mismo motor FEM que produjo cada número de arriba resuelve cómo las acciones térmicas se combinan con peso propio y viento, luego verifica cada barra según AISC 360, Eurocode 3 o NBR 8800 y la colorea por utilización. Ves de inmediato qué barras convierten el calor en movimiento inofensivo y cuáles lo convierten en fuerza.

La física es corta; los malentendidos son tercos. Repasa esta lista antes de confiar en cualquier número térmico.

• Creer que una sección mayor dilata más, o que una barra más larga se tensiona más. El alargamiento libre ΔL crece con la longitud, pero la tensión impedida σ = EαΔT no depende ni de la longitud ni del área. Una barra corta y robusta y una larga y esbelta atrapan los mismos 96 MPa a +40 °C.
• Suponer que el acero apenas se mueve. 2 mm en una viga de 6 m y 12,6 mm en un vano de 30 m bastan para trabar una junta sin holgura, agrietar revestimiento o pandear un riel. Una deformación "pequeña" sobre una estructura grande es un desplazamiento real.
• Ignorar la rigidez de la restricción. La misma viga calentada lo mismo puede desarrollar desde ~0 hasta sus 451 kN completos según lo que la sujete — el mayor factor individual de la respuesta, y el que los métodos manuales no captan.
• Olvidar la temperatura de montaje. El ΔT se mide desde la temperatura a la que se bloqueó la estructura, no desde 20 °C por defecto. Suelda un pórtico en una mañana fría y el ΔT de verano será mayor.
• Confundir calor de verano con incendio. Comparten el nombre del coeficiente y nada más. El calor de servicio es elástico y reversible; el incendio es un estado límite aparte y gobernado por norma.

¿Cuánto dilata el acero por grado?

Cerca de 12 × 10⁻⁶ de su longitud por °C (Eurocode 3), o 6,5 × 10⁻⁶ por °F (AISC). Una barra de 10 m crece aproximadamente 0,12 mm por cada grado Celsius de aumento de temperatura.

¿La dilatación térmica causa tensión?

Solo si el movimiento está impedido. Una barra libre para dilatar crece ΔL = αLΔT con tensión cero. Una barra totalmente impedida desarrolla σ = EαΔT en su lugar — 96 MPa en el acero para un aumento de +40 °C — porque la deformación suprimida es forzada de vuelta al material como tensión.

¿Por qué el tamaño de la sección no cambia la tensión térmica?

Porque σ = EαΔT no contiene término de área. Una sección mayor atrae una fuerza térmica mayor (N = EAαΔT), pero esa fuerza se reparte sobre un área proporcionalmente mayor, así que la tensión es idéntica. La longitud se cancela por la misma razón.

¿Cuánto deben separarse las juntas de dilatación?

Lo suficiente para que el ΔL acumulado y la fuerza impedida sigan siendo manejables — una regla práctica común es cada 40–60 m de estructura de acero, pero la respuesta real viene del ΔT del clima, la rigidez del pórtico y la norma vigente, y por eso los edificios largos se modelan en vez de tabularse.

La dilatación térmica es la carga que siempre está presente, y la gobiernan dos ecuaciones cortas y una gran idea sobre la restricción.

• Movimiento libre: ΔL = α·L·ΔT. El α del acero ≈ 12 × 10⁻⁶/°C. Una viga de 6 m crece 2,16 mm y un vano de 30 m, 12,6 mm en un verano caluroso — sin tensión, mientras pueda moverse.
• Movimiento impedido: σ = E·α·ΔT. Independiente de la longitud y del área — +40 °C atrapan 96 MPa en cualquier barra de acero, 38% de la fluencia del MR250, antes de cualquier carga.
• La fuerza N = E·A·α·ΔT es real, pero condicional. Cuánto de ella se desarrolla depende enteramente de la rigidez de la restricción — desde ~0 en un pórtico flexible hasta los 451 kN completos cuando está bloqueada rígida.
• El arriostramiento atrae fuerza térmica. Un vano arriostrado canalizó 47,6 kN de tracción térmica pura hacia sus diagonales incluso mientras el pórtico se movía libremente — la razón de que los edificios largos necesiten juntas de dilatación, y un reparto que solo el FEM puede cuantificar.

Deja de adivinar y modélalo. Escribe un vano y una carga en la calculadora de viga gratuita de arriba, o arma el pórtico entero en CalcSteel y deja que el mismo motor FEM real detrás de cada número aquí resuelva térmica, gravedad y viento juntos — en tu navegador, en un plan genuinamente gratuito, con AISC 360, Eurocode 3 y NBR 8800 integradas. Los estudiantes tienen todo desbloqueado mediante CalcSteel Education, gratis.
