Estructura de acero conformado en frío: diseñe montante, vigueta y dintel

La estructura de acero conformado en frío — también llamada construcción liviana en acero, steel framing o LSF — hoy conforma casas, escuelas y edificios de mediana altura completos a partir de chapa de acero de apenas unos milímetros de espesor. La chapa se conforma en frío en montantes y viguetas esbeltos con forma de C, más livianos que su equivalente en madera, dimensionalmente perfectos apenas salen de la línea, incombustibles e inmunes a la pudrición y a las termitas. Lo que parece un canal frágil se convierte, una vez atornillado en paneles y arriostrado, en un recorrido de carga completo desde el techo hasta la fundación.

Este pilar recorre ese camino de un solo montante a una pared y un piso completos. Cada reacción, cortante, momento y flecha que leerá aquí fue calculada en el motor FEM de CalcSteel y verificada contra la teoría de forma cerrada con tres decimales — sin conjeturas, sin números inventados. Y como la herramienta es nativa del navegador y genuinamente gratuita, usted mismo puede manejar la misma calculadora mientras lee: fije una luz, una carga y una sección conformada en frío, y lea V, M y flecha al instante.

La escribimos para tres lectores a la vez:

• Estudiantes de ingeniería que quieren ver cómo la teoría de secciones de pared delgada se convierte en el diseño real de un elemento.
• Ingenieros en ejercicio que necesitan una forma rápida y verificada de obtener la demanda elástica en un montante, vigueta o dintel antes de correr la verificación de capacidad según norma.
• Constructores y arquitectos que investigan si la construcción liviana en acero es adecuada para su proyecto — y cómo se arma en la práctica.

Una advertencia honesta desde el principio: el motor entrega la demanda elástica — reacciones, cortante, momento y flecha. No calcula la capacidad conformada en frío; esa verificación de ancho efectivo / Método de Resistencia Directa es el siguiente paso, y señalamos exactamente dónde corresponde en cada etapa.

La estructura de acero conformado en frío arma una estructura a partir de chapa fina de acero — típicamente de 0,8 a 3 mm — conformada en frío, sin calor, en montantes y viguetas con forma de C y soleras con forma de U, que se atornillan entre sí en paneles de pared, piso y techo. Esa es toda la idea en una frase: sin acero fundido, sin soldadura en obra, solo chapa precisa doblada en formas rígidas y fijada en marcos.

Los elementos tienen nombres en lenguaje llano que vale la pena aprender una vez:

• Montante — el perfil C vertical de un panel de pared.
• Solera (o canal) — el perfil U superior e inferior donde se encajan los montantes.
• Vigueta — el perfil C horizontal que salva la luz de un piso o techo plano.
• Travesaño / bloqueo — piezas cortas entre montantes o viguetas que mantienen el espaciamiento y reparten la carga.
• Arriostramiento — flejes o canales que cruzan el marco para impedir que montantes y viguetas esbeltos giren.

Por qué el sistema sigue ganando obras:

• Relación resistencia-peso — una sección fina de alta resistencia carga mucho con muy poca masa.
• Estabilidad dimensional — no se contrae, alabea ni se mueve con la humedad como lo hace la madera.
• Incombustible — el acero en sí no arde.
• A prueba de termitas y pudrición — no hay material orgánico que atacar.
• Reciclable — el acero es uno de los materiales más reciclados del planeta.
• Prefabricación rápida y en seco — los paneles se cortan y atornillan con tolerancias milimétricas, a menudo fuera de obra.

El detalle — y es la razón por la que el diseño difiere — está inscrito en esa misma delgadez. Como las paredes de la sección son tan esbeltas, pandean localmente mucho antes de que el acero fluya. Ese único hecho reconfigura cómo se analizan y dimensionan estos elementos, y es el hilo conductor del resto de este pilar.

Todo en un marco liviano de acero empieza en la perfiladora (roll-former). En lugar de forzar el tocho al rojo vivo a través de rodillos como se hace una viga laminada en caliente, una bobina de fleje de acero frío se alimenta a través de una línea de rodillos con forma que la doblan progresivamente hasta el perfil final — a temperatura ambiente. El conformado en frío es lo que hace posibles las formas finas, nítidas y repetibles; también endurece por deformación el acero en los dobleces, elevando el límite de fluencia justo donde están las esquinas.

Un puñado de formas hace casi todo el trabajo:

• Canal con labio (C / Ue) — el montante y la vigueta de caballo de batalla. El pequeño labio de retorno en el borde de cada ala es lo que lo hace un buen elemento a flexión.
• Canal simple (U) — la solera. No tiene labios, de modo que los montantes con labio se deslizan prolijamente dentro de ella, arriba y abajo.
• Sección Z y sombrero / omega — correas y listones que llevan la cubierta y el revestimiento a través del marco.
• Ángulo simple — piezas de arriostramiento y conexión, baratas y sencillas.

Qué hace realmente el labio

Mire un ala simple con un borde libre: bajo compresión ese borde no tiene nada que lo sostenga, así que se ondula tempranamente. Doblar un pequeño labio sobre el borde lo rigidiza, empuja hacia arriba la tensión de pandeo local y permite que el ala cargue mucho más antes de perder efectividad. El labio es la diferencia entre un fleje flexible y un canal estructural real.

Calibre — por qué 0,8 a 3 mm

El acero es fino a propósito. Por debajo de aproximadamente 0,8 mm la chapa es demasiado endeble para retener con fiabilidad la rosca de un tornillo o resistir daños de manipuleo; por encima de unos 3 mm las líneas de perfilado y los tornillos autoperforantes que definen todo el sistema empiezan a sufrir, y uno se desvía hacia el terreno del laminado en caliente. Los montantes de pared suelen situarse en el extremo fino; las viguetas y dinteles usan los calibres más gruesos.

Para concretarlo, esta es la sección exacta que diseñamos como vigueta más adelante en este pilar: un C 200×75×20×3,05 mm — alma de 200 mm, alas de 75 mm, labios de 20 mm, conformado a partir de chapa de 3,05 mm. Sus propiedades son A = 11,62 cm², I_x = 718,9 cm⁴ y S_x = 71,89 cm³. Tenga presentes esos tres números; son los que convierten una carga en una tensión y una flecha.

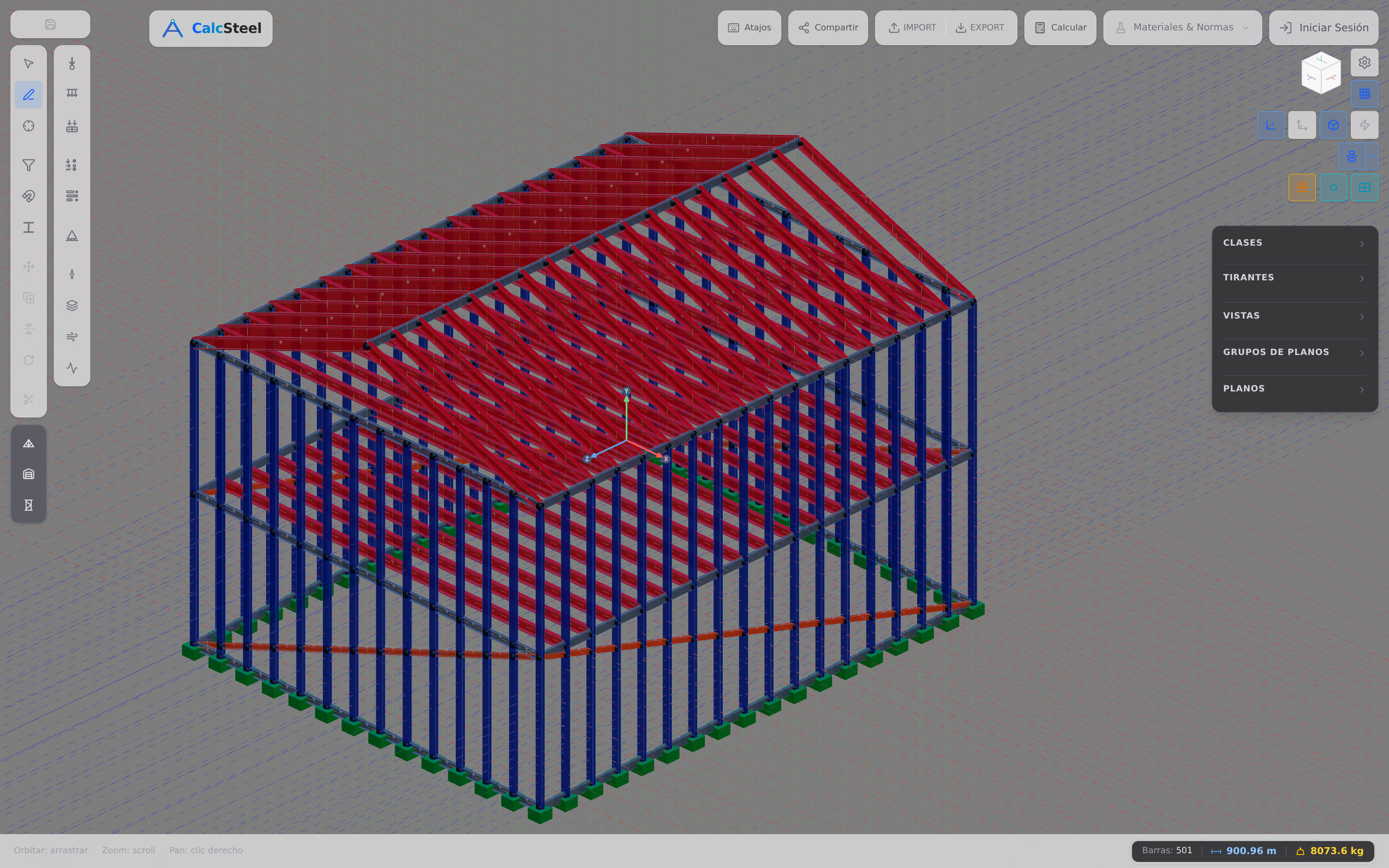

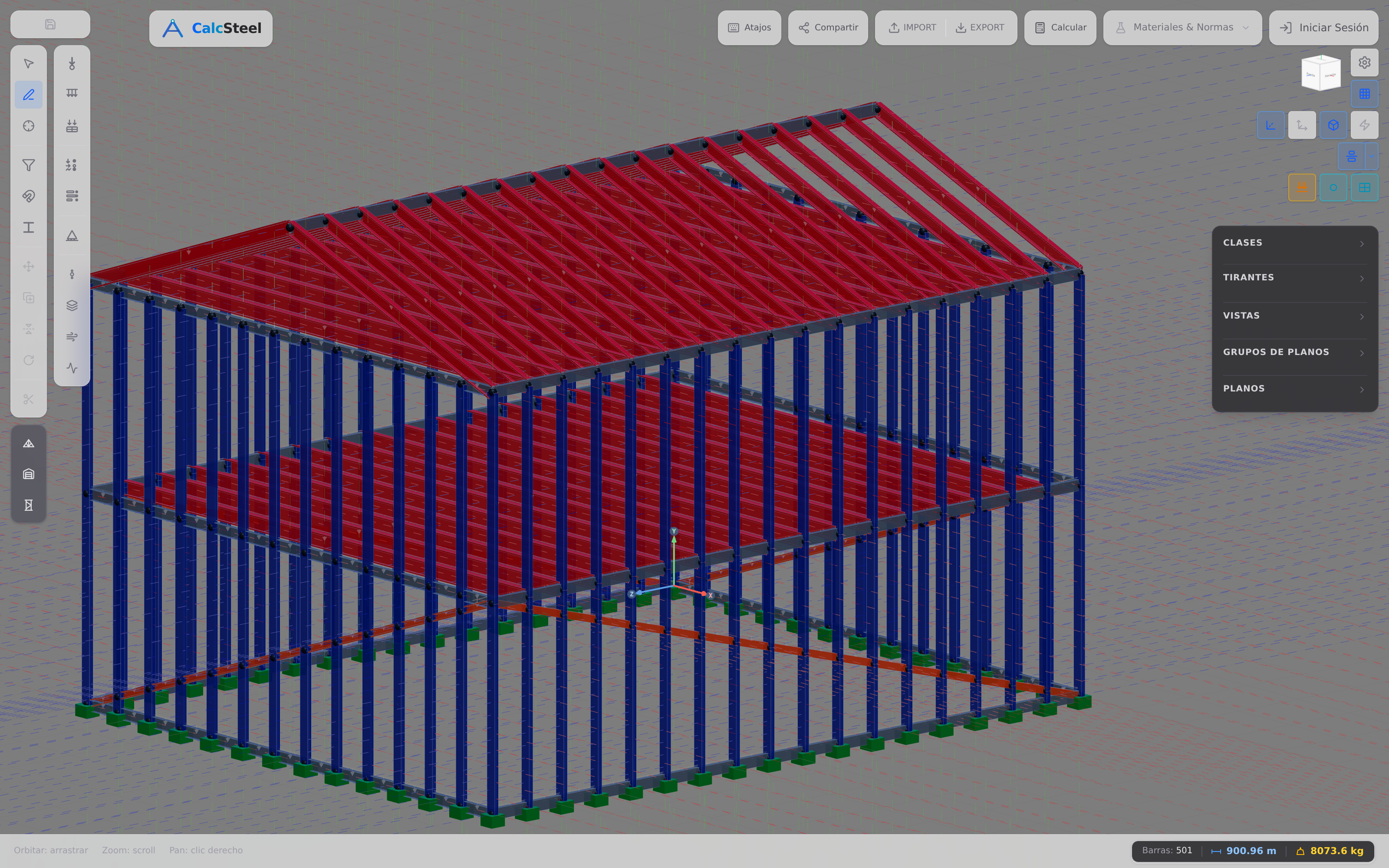

Individualmente las secciones son esbeltas y fáciles de torcer. El marco es lo que las vuelve estructurales — y se arma en tres capas que se van entregando la carga unas a otras.

Paneles de pared

Una pared es una hilera de montantes a 400 o 600 mm entre ejes capturados entre una solera superior y una solera inferior. Por sí solos los montantes son largos y esbeltos y tienden a pandear o torcerse lateralmente, así que dos cosas los restringen: los travesaños (bloqueo) colocados entre los montantes para mantener el espaciamiento y repartir cargas concentradas, y el arriostramiento — flejes planos o pequeños canales enhebrados a través de las almas de los montantes — que impide que toda la hilera gire alrededor de su eje débil. Omita el arriostramiento y montantes por lo demás adecuados fallarán por torsión mucho antes de alcanzar su resistencia a flexión.

Casetones de piso

Un piso es un conjunto de viguetas C a 400 o 600 mm entre ejes apoyadas sobre soleras de borde en cada extremo. Como el alma de la vigueta es fina, el punto donde se apoya sobre su soporte es un lugar débil — el alma puede aplastarse o plegarse bajo la reacción concentrada — así que se agregan rigidizadores de alma en los apoyos para llevar esa carga hacia las alas. Atornilladas entre sí como una unidad, las viguetas, las soleras de borde y el entablado forman un casetón rígido que puede izarse entero a su posición.

Techo

Sobre las paredes se asientan cerchas o cabios conformados en frío — los mismos canales con labio y ángulos dispuestos para bajar las cargas del techo hasta las líneas de pared.

Cómo fluye la carga

El recorrido es deliberado y, en la obra conformada en frío, enteramente a través de conexiones atornilladas:

1. Las cargas del techo (peso propio, nieve, succión del viento) se recogen sobre las cerchas o cabios.
2. Bajan a los paneles de pared inferiores, que las cargan verticalmente como carga axial en los montantes.
3. Las paredes apoyan sobre el casetón de piso, cuyas viguetas salvan la luz hasta sus apoyos y entregan reacciones verticales.
4. Esas reacciones viajan hacia abajo a través de las paredes inferiores hasta la fundación.

Cada entrega es una junta atornillada, y cada elemento de esa cadena debe verificarse para la demanda que realmente ve. Eso es exactamente lo que hacen los ejemplos resueltos que siguen — un montante, una vigueta y un dintel a la vez — con la demanda elástica leída directamente del motor FEM.

Esta es la idea única que separa a la estructura de acero conformado en frío de todo lo que aprendió sobre vigas laminadas en caliente: las paredes de una sección conformada en frío son tan finas que los elementos planos de placa pandean fuera de su propio plano antes de que toda la sección transversal pueda alcanzar su tensión de fluencia. Una viga laminada en caliente es lo bastante maciza como para que suela fluir primero; un canal C con labio conformado en frío, hecho de chapa de 0,8-3 mm de espesor, se ondula primero. Eso cambia el método por completo.

Como las partes comprimidas de la sección desprenden carga a medida que pandean, el diseño conformado en frío no usa la sección transversal bruta completa. Usa una sección efectiva — la cantidad reducida de acero que sigue haciendo trabajo estructural una vez descontadas las zonas pandeadas. Cuanto más fino y ancho es un elemento de placa, menos parte de él permanece "efectiva", que es exactamente por qué el pequeño labio en el borde del ala importa tanto: apuntala el borde libre del ala y mantiene efectiva una mayor parte de ella.

Los tres modos de pandeo que debe verificar

Todo montante, vigueta o dintel conformado en frío tiene que verificarse contra tres inestabilidades distintas, no solo una:

• Pandeo local — los elementos planos individuales (alma, ala, labio) se ondulan en ondas cortas mientras las esquinas de la sección permanecen fijas. Es el primero en aparecer y es lo que fuerza la idea de sección efectiva.
• Pandeo distorsional — el conjunto labio-ala rota como unidad alrededor de la esquina alma-ala, abriendo o cerrando el canal. Este modo es exclusivo de las secciones conformadas en frío y es fácil pasarlo por alto porque cae entre las longitudes de onda local y global; ignorarlo es una de las formas clásicas de sobrevalorar los elementos CFS.
• Pandeo global — se va todo el elemento: pandeo flexional de un montante en compresión, pandeo lateral-torsional de una vigueta en flexión, o pandeo flexo-torsional del canal simétrico respecto de un solo eje. El arriostramiento, el bloqueo y el revestimiento existen en gran medida para acortar la longitud no arriostrada que gobierna este modo.

Normas y métodos

El lado de capacidad del cálculo está codificado. Los marcos dominantes son AISI S100 (Norteamérica), que hoy suele aplicarse a través del Método de Resistencia Directa (DSM); Eurocódigo 3 Parte 1-3 con su enfoque de ancho efectivo; NBR 14762 (Brasil); y AS/NZS 4600 (Australia/Nueva Zelanda). El DSM en particular se ha vuelto el estándar moderno porque trabaja directamente a partir de las cargas de pandeo elástico para los tres modos y evita la contabilidad de ancho efectivo elemento por elemento.

Y hay un giro recurrente en la trama: para elementos conformados en frío, el estado de servicio a menudo gobierna antes que la resistencia. Estas secciones son rígidas para su peso en sentido absoluto pero son livianas, así que la flecha bajo viento y — en pisos — el rebote perceptible y la vibración de piso frecuentemente deciden el tamaño mucho antes de que cualquier verificación de capacidad esté cerca de su límite. Verá que esto ocurre en el próximo ejemplo resuelto.

Dónde encaja CalcSteel — dicho honestamente

Sea claro sobre la división del trabajo. El motor FEM real de CalcSteel le da la demanda elástica exactamente: las reacciones, el cortante V, el momento flector M y la flecha δ para cualquier montante, vigueta o dintel que modele, ajustados a la teoría de forma cerrada con tres decimales. Lo que el motor no hace por usted es calcular la capacidad conformada en frío — la verificación de ancho efectivo / DSM para los tres modos de pandeo de arriba. Esa verificación de capacidad es el siguiente paso emparejado que usted realiza contra su norma vigente. Obtener bien la demanda, gratis y al instante, es lo que le permite entrar a esa verificación de capacidad ya sabiendo el M, V y δ exactos que su elemento debe sobrevivir.

Convirtamos la teoría en números sobre un elemento real. Tomemos un montante de pared no portante bajo viento común: un canal con labio C 150×60×20×2,0 mm (A = 6,08 cm², I_x = 215,1 cm⁴, S_x = 28,68 cm³, unos 4,77 kg/m). La pared tiene L = 2,80 m de altura, los montantes están a 0,60 m entre ejes, y la presión de viento de diseño es q = 1,0 kN/m². El montante salva la luz verticalmente entre la solera superior y la inferior, que modelamos como articulaciones simples.

Paso 1 — carga lineal tributaria

Cada montante recoge el viento sobre la franja de pared que soporta — su espaciamiento. Así, la presión se convierte en una carga lineal uniforme a lo largo del montante:

w = q × espaciamiento = 1,0 kN/m² × 0,60 m = 0,60 kN/m, actuando horizontalmente (perpendicular a la pared).

Paso 2 — reacciones y cortante

Para un elemento simplemente apoyado bajo carga uniforme, cada solera comparte por igual la carga total. El motor entrega R = 0,84 kN en cada extremo, y el cortante es máximo en los apoyos, V_máx = ±0,84 kN, cayendo linealmente hasta cero a media altura. Esta es la primera vez que usamos V y M en este pilar — si el diagrama de fuerza cortante y momento flector aún no le resulta natural, nuestro análisis en profundidad complementario sobre diagramas de fuerza cortante y momento flector recorre exactamente cómo surgen estas formas.

Paso 3 — momento flector

El momento crece parabólicamente hasta un pico a media altura. El motor reporta M_máx = 0,588 kN·m, precisamente el clásico wL²/8 para una luz articulada (0,60 × 2,80² / 8 = 0,588). Esta es la demanda que la sección efectiva y su capacidad DSM tienen que resistir respecto del eje fuerte.

Paso 4 — flecha lateral vs el límite de servicio

Bajo viento, el límite de confort y control de fisuras de terminaciones de una pared es típicamente L/240. Aquí eso es 2800 / 240 = 11,7 mm. El motor calcula una flecha real a media altura de δ = 1,12 mm — el montante usa solo un 10% aproximadamente de su presupuesto de flecha. El resultado FEM coincidió exactamente con la teoría de forma cerrada.

Qué le dice esto

Para este montante no portante, la flexión por viento es cómoda y la rigidez está lejos de su límite — el diseño lo gobiernan las verificaciones de capacidad (pandeo local y distorsional de esa sección fina de 2,0 mm), no la flecha. Pero note el alcance: esta es una verificación a flexión pura. En cuanto un montante también carga carga vertical del piso superior, se convierte en una viga-columna, y debe verificar la interacción combinada axial-más-flexión — la compresión axial amplifica el momento por viento y arrastra al pandeo global y distorsional a jugar juntos. Esa verificación combinada es el siguiente paso del diseño del elemento, y el M y V exactos que acaba de extraer aquí son la mitad de lo que necesita.

Ahora demos vuelta el elemento y pongámoslo en un piso, donde toma el mando un criterio completamente distinto. Nuestra vigueta es un canal con labio C 200×75×20×3,05 mm (A = 11,62 cm², I_x = 718,9 cm⁴, S_x = 71,89 cm³, unos 9,12 kg/m) — la sección exacta presentada antes. Salva L = 4,00 m, las viguetas están a 0,60 m entre ejes, y la carga total de piso (permanente más sobrecarga) es 2,5 kN/m². Ambos extremos apoyan simplemente sobre las soleras de borde.

Paso 1 — carga lineal

Cada vigueta carga su franja tributaria: w = 2,5 kN/m² × 0,60 m = 1,50 kN/m, esta vez actuando verticalmente (gravedad).

Paso 2 — reacciones, cortante y momento

El motor entrega R = 3,0 kN en cada apoyo y V_máx = 3,0 kN en los apoyos. El momento flector alcanza su pico en el centro de la luz en M_máx = 3,00 kN·m — de nuevo exactamente wL²/8 (1,50 × 4,00² / 8 = 3,00). Con S_x = 71,89 cm³, la tensión de flexión elástica que esto produce es modesta, y la sección tiene una gran reserva de resistencia incluso después de la reducción por sección efectiva.

Paso 3 — la flecha es la verdadera historia

Los pisos se sujetan a un límite de servicio más estricto que las paredes — típicamente L/300 para la flecha por carga total, aquí 4000 / 300 = 13,3 mm. El motor calcula una flecha real en el centro de la luz de δ = 3,48 mm, el 5wL⁴/384EI de manual con E = 200 GPa, igualado por el FEM con tres decimales. Eso es solo un 26% aproximadamente del límite de flecha — cómodo, pero una fracción mucho mayor del presupuesto que la que usa la verificación de resistencia.

El punto pedagógico

Esto es el diseño conformado en frío en pocas palabras. La vigueta tiene mucha capacidad de momento de sobra, y sin embargo la rigidez, no la resistencia, es lo que realmente la dimensiona. Alargue la luz, reduzca la altura o adelgace el calibre y δ trepa hacia los 13,3 mm mucho antes de que la capacidad a flexión esté amenazada. Y la flecha es solo la mitad de la conversación de servicio: como los pisos CFS son livianos, la vibración y el rebote de piso — cómo se siente el piso cuando alguien lo cruza caminando — a menudo se vuelven el verdadero criterio gobernante, ajustando los límites de luz efectiva más de lo que sugeriría una verificación de flecha estática por sí sola. Cuando escuche que las viguetas conformadas en frío son "gobernadas por flecha", esto es lo que significa, y es por eso que obtener δ exactamente bien en el navegador — antes siquiera de abrir la norma de capacidad — es tan valioso.

Leer un ejemplo resuelto es una cosa; manejar los números uno mismo es donde la estructura de acero conformado en frío finalmente hace clic. La calculadora de vigas interactiva se monta aquí mismo, corriendo el mismo motor FEM elástico que produjo cada resultado de esta guía. Fije la luz, coloque una carga lineal, elija la condición de apoyo, seleccione una sección conformada en frío, y lea al instante las reacciones, la fuerza cortante V, el momento flector M y la flecha δ.

Pruébela con los elementos que ya conoció en este pilar. Ingrese un montante de pared C 150×60×20×2,0 a L = 2,80 m con w = 0,60 kN/m y llegará al mismo momento de 0,588 kN·m a media altura y 1,12 mm de flecha. Cambie a la vigueta de piso C 200×75×20×3,05 a L = 4,00 m con w = 1,50 kN/m y observe la flecha trepar a 3,48 mm — el número que realmente gobierna un piso conformado en frío. Después empiece a cambiar cosas: estire la luz, ajuste el espaciamiento de montantes, o suba la presión de viento y vea cuán rápido una sección fina se come su límite de flecha.

Algunas cosas que conviene saber antes de empezar:

• Es genuinamente gratis. La matemática es ilimitada y no requiere inicio de sesión — abra la calculadora de vigas y adelante. CalcSteel corre enteramente en su navegador, así que nada se encola en un servidor y nada se mide.
• El motor entrega demanda elástica, no capacidad. Obtiene M, V y δ con tres decimales, ajustados contra la teoría de forma cerrada. El paso emparejado — la verificación de capacidad por ancho efectivo / Método de Resistencia Directa que convierte esa demanda en un pasa/no pasa — es el trabajo de norma conformada en frío descrito antes en esta guía; la calculadora dimensiona el lado de demanda de esa comparación exactamente.
• El tipo de apoyo lo cambia todo. Alterne entre extremos articulados y empotrados y verá el momento pico saltar entre el centro de la luz y los apoyos — el mismísimo efecto que cuantificamos en el ejemplo articulado-vs-empotrado más abajo.

Ingrese su propio montante, vigueta o dintel y manténgalo abierto en una segunda pestaña mientras lee los ejemplos resueltos restantes — cada afirmación que sigue es una que puede reproducir aquí en segundos.

Cada puerta y ventana perfora un hueco en el entramado de la pared, y los montantes que antes cargaban a través de ese hueco ahora tienen que desviarse alrededor de él. Ese trabajo recae en el dintel: una viga sobre la abertura que reúne la carga de techo, piso y pared de arriba y la entrega a los montantes de jamba que flanquean la abertura. Los dinteles son donde la estructura de acero conformado en frío deja de ser un campo de montantes idénticos y empieza a concentrar carga — así que merecen una mirada cuidadosa.

La demanda

Tomemos un dintel construido con el mismo canal con labio C 200×75×20×3,05 mm que usamos para la vigueta de piso, que salva una abertura libre de L = 2,40 m. Sobre él se asienta una franja tributaria de techo más la pared, entregando una carga lineal de w = 6,0 kN/m. Modélelo como simplemente apoyado sobre los dos montantes de jamba y el motor entrega:

• Reacciones R = 7,2 kN en cada jamba (½ · 6,0 · 2,40).
• Cortante V_máx = 7,2 kN, con pico en los apoyos y cruce por cero en el centro de la luz.
• Momento flector M_máx = 4,32 kN·m en el centro de la luz (= wL²/8).
• Flecha δ = 1,80 mm en el centro de la luz.

El motor coincidió exactamente con la teoría de forma cerrada. Note que el momento es cómodamente mayor que los 0,588 kN·m del montante de viento pero la luz es corta y rígida, así que la flecha se mantiene pequeña — aquí son la resistencia y el apoyo, no el estado de servicio, los que lideran la conversación.

Dos detalles que hacen que un dintel sea un dintel

1. Los dinteles reales van dobles. Un solo C fino sería una mala viga sobre una abertura — esbelto, propenso al pandeo lateral-torsional y distorsional, y fácil de torcer. Así que en la práctica un dintel se construye como un par en cajón: dos secciones C colocadas espalda con espalda (o alma con alma dentro de una solera) y atornilladas en un solo elemento compuesto. Dos canales compartiendo la misma demanda significa que cada C carga aproximadamente la mitad — los 4,32 kN·m y 7,2 kN repartidos entre ellos — que es exactamente por qué se los pone en cajón. Cuando maneje esto en la calculadora, recuerde que la demanda elástica que reporta es el total sobre el dintel compuesto; la verificación de capacidad se corre luego por canal sobre la sección efectiva.

2. La reacción aterriza en algún lado. Esa reacción de 7,2 kN se concentra sobre los montantes de jamba como una fuerza de apoyo presionada contra un alma fina. Las almas conformadas en frío son de solo ~3 mm aquí, así que una reacción de apoyo concentrada puede aplastar o pandear el alma localmente — el modo de falla llamado aplastamiento del alma (web crippling). Esto es exclusivo de los elementos de pared delgada y es fácil de pasar por alto porque las verificaciones de viga (momento, flecha) todas pasan. Las soluciones son detallado conformado en frío estándar: verifique el aplastamiento del alma en el apoyo, y donde no pase, agregue un rigidizador de apoyo (un tramo corto de canal o ángulo atornillado al alma en la reacción) para repartir la carga. Los propios montantes de jamba también deben dimensionarse para bajar esos 7,2 kN hasta el piso.

El dintel es el recordatorio más claro de que el diseño conformado en frío es un sistema: el motor le da el M, V y δ exactos, y depende de usted seguir la reacción hasta la jamba, verificar el alma en el apoyo, y poner la sección en cajón para que ningún canal fino solo haga un trabajo para el que nunca fue formado.

Cómo supone que un elemento está sujeto en sus extremos cambia la respuesta más que casi cualquier otra decisión individual — y la estructura de acero conformado en frío está llena de conexiones genuinamente ambiguas. Así que tomemos el montante de viento exacto del primer ejemplo resuelto y cambiemos solo las condiciones de contorno.

El mismo montante, extremos empotrados

El elemento no cambia: un montante C 150×60×20×2,0 mm, altura L = 2,80 m, cargando la misma carga lineal de viento w = 0,60 kN/m. Antes tratamos las conexiones de solera superior e inferior como articulaciones perfectas. Ahora supongamos el extremo opuesto — ambas conexiones de solera totalmente empotradas (empotrado-empotrado), incapaces de rotar. El motor entrega:

• M_extremo = −0,392 kN·m en cada solera (= wL²/12) — el momento pico se ha movido a los extremos.
• M_medio = +0,196 kN·m a media altura (= wL²/24).
• Flecha δ = 0,22 mm — aproximadamente un quinto de los 1,12 mm del caso articulado.

Compárelo con la corrida articulada, donde el pico era un único momento positivo de +0,588 kN·m a media altura y la flecha era 1,12 mm. Nada del acero cambió. Al empotrar los extremos:

• Reubicamos el momento crítico de media altura a los apoyos — así que la verificación que importa, y el lugar donde agregaría refuerzo, también se mueve;
• Invertimos su signo en los extremos (momento negativo, no positivo), lo que cambia qué ala está en compresión y por tanto qué modo de pandeo controla;
• Recortamos la flecha aproximadamente cinco veces, porque el empotramiento de extremo rigidiza enormemente.

La respuesta honesta está en el medio

Esta es la verdad de la ingeniería: un clip atornillado real en la solera no es ni una articulación perfecta ni un empotramiento perfecto. Un clip liviano deja que el montante rote casi libremente; un soporte robusto con varios tornillos lo restringe sustancialmente. El comportamiento real — y los momentos y la flecha reales — se sitúan en algún punto entre estas dos corridas del motor. Suponga una articulación y puede sobredimensionar para un momento a media altura que nunca se desarrolla plenamente; suponga empotramiento total y puede perder el momento negativo y la demanda concentrada en la solera, y sobrestimar peligrosamente la rigidez.

Aquí es precisamente donde el software estructural se gana el sueldo. En lugar de adivinar una única condición de contorno y confiar, usted acota el problema: corra el caso articulado y el caso empotrado en la calculadora de vigas, confirme que su detalle es seguro en todo el rango, y detalle la conexión para que coincida con el extremo del rango del que depende. Dos corridas, treinta segundos, y la ambigüedad que solía ser un juicio de criterio se vuelve un número acotado y defendible — la demanda elástica en ambos extremos, lista para la verificación de capacidad conformada en frío que sigue.

Un marco de acero conformado en frío es solo tan bueno como los tornillos que lo mantienen unido. Como la chapa es fina, nunca se suelda en obra el entramado de calibre liviano — el calor atravesaría el material y destruiría el recubrimiento de zinc que lo protege de la corrosión. En cambio, las conexiones conformadas en frío se hacen en frío, rápido y por cientos:

• Tornillos autoperforantes / autorroscantes — el caballo de batalla. El tornillo perfora su propio agujero y forma su propia rosca en una sola acción, uniendo montante a solera, revestimiento a montante y clip a elemento. Sin pretaladrado, sin llave de torque, solo un atornillador.
• Clinchado (unión por embutición) — un troquel presiona las dos chapas en un botón entrelazado sin fijador aparte; común en paneles y cerchas prefabricados.
• Remaches ciegos (pop) — donde solo se puede alcanzar un lado de la junta, típico en revestimientos y tapajuntas.
• Clavos accionados por pólvora — fijadores impulsados que anclan la solera inferior a una losa de hormigón de un solo disparo.

El cambio mental respecto del laminado en caliente es este: una junta atornillada trabaja como grupo. Ningún fijador individual carga la conexión — la carga se reparte a través de un patrón de tornillos, y la junta se diseña por cantidad y espaciamiento de fijadores, verificando cada tornillo por corte, arrancamiento (tracción fuera de la chapa roscada) y desgarro sobre la cabeza (la chapa rasgándose sobre la cabeza), más aplastamiento y basculamiento en la chapa fina. Agregue tornillos, o sepárelos más, y la capacidad crece casi linealmente — hasta que la propia chapa, no el tornillo, se vuelve el límite.

Cómo difiere esto del acero laminado en caliente

Las secciones laminadas en caliente son gruesas — alas y almas medidas en milímetros o centímetros enteros — así que sus elementos de placa son robustos. Una viga laminada en caliente generalmente fluye antes de pandear localmente, se une con soldaduras y bulones de alta resistencia, y soporta sin problema fuerzas de apoyo concentradas. Los elementos conformados en frío son la imagen espejo: paredes finas que pandean local y distorsionalmente mucho antes de que el acero fluya, unidas por tornillos trabajando en grupos, y sensibles a cualquier carga puntual que presione sobre un alma no rigidizada. Ninguno es "mejor" — resuelven problemas distintos, y un buen edificio a menudo usa laminado en caliente para el esqueleto primario y conformado en frío para las paredes de relleno, los pisos y el techo.

Para la comparación completa sección por sección, de metalurgia y forma — cómo se hace el material, cuál fluye primero, y cuándo recurrir a cada uno — lea la pieza complementaria: acero laminado en caliente vs conformado en frío.

La estructura de acero conformado en frío recompensa la disciplina. La misma esbeltez que la hace liviana y eficiente también la hace implacable con los atajos que uno podría permitirse en laminado en caliente o madera. Estos son los seis que más a menudo agarran a la gente desprevenida:

1. Ignorar el pandeo distorsional. Todos se acuerdan de verificar el pandeo local y global; el distorsional — donde el labio y el ala rotan como unidad alrededor de la esquina alma-ala — es exclusivo de las secciones conformadas en frío y a menudo gobierna la capacidad de un montante o vigueta. Nunca lo deje fuera de la verificación de capacidad.
2. Olvidar el aplastamiento del alma y los rigidizadores de apoyo. Un alma fina que carga una reacción concentrada simplemente se pliega. Dondequiera que una vigueta aterrice sobre una solera, o la reacción de un dintel aterrice sobre los montantes de jamba, verifique el aplastamiento del alma y agregue un rigidizador de alma/apoyo si el número no pasa. Nuestro ejemplo de dintel concentró 7,2 kN en cada jamba exactamente por esta razón.
3. Dimensionar por resistencia cuando gobiernan la flecha y la vibración. Como estos elementos son rígidos-para-su-peso pero no rígidos-en-términos-absolutos, los pisos y las paredes cargadas por viento suelen estar limitados por L/300 o L/240 y por el rebote de piso — no por fluencia. Nuestra vigueta de piso usó solo un ~26% de su límite de flecha y tenía una enorme reserva de resistencia, y sin embargo la flecha seguía siendo la historia.
4. Suponer empotramiento total de extremo. Un clip atornillado no es ni una articulación perfecta ni un empotramiento perfecto. Diseñe el detalle real para la demanda que produce la restricción parcial verdadera — acótelo entre los modelos articulado y empotrado en lugar de reclamar optimistamente un empotramiento que no detalló.
5. Saltarse el arriostramiento y el bloqueo. Los montantes y viguetas esbeltos tienden a torcerse y pandear lateralmente. El arriostramiento con flejes o canales, los travesaños y el bloqueo los restringen a intervalos — omítalos y la capacidad real del elemento colapsa muy por debajo del valor calculado.
6. Descuidar la corrosión y el puente térmico. Especifique la clase de galvanizado/recubrimiento según la exposición (el acero fino tiene poco metal de sacrificio de sobra), mantenga el acero seco, y detalle rupturas térmicas para que los montantes altamente conductivos no formen puente frío en la envolvente y provoquen condensación.

Preguntas frecuentes

¿Es la estructura de acero conformado en frío lo bastante resistente para una casa? Cómodamente. El entramado conformado en frío construye rutinariamente casas de una y varias plantas y edificios de mediana altura; su relación resistencia-peso es excelente. La tarea de diseño no es la resistencia bruta sino controlar el pandeo y la flecha — que es precisamente para lo que sirven las verificaciones de capacidad por sección efectiva y los límites de servicio.

¿Cuánto puede salvar una vigueta de acero conformado en frío? Depende enteramente de la sección, el calibre, el espaciamiento y la carga — no hay un único número. En nuestro ejemplo resuelto una vigueta C 200×75×20×3,05 mm a 0,60 m de espaciamiento salvó 4,00 m bajo una carga de piso de 2,5 kN/m² y usó solo alrededor de un cuarto de su límite de flecha L/300, así que una sección más alta o un calibre más grueso llegaría más lejos. La respuesta honesta es: modele su elemento exacto y lea la flecha.

¿Qué calibre de acero se usa para los montantes de pared? Típicamente fino — los montantes de tabique no portante suelen estar alrededor de 0,8-1,2 mm, mientras que los montantes portantes estructurales y las viguetas van más pesados, comúnmente hasta cerca de 2-3 mm. Nuestro montante de viento era un C de 2,0 mm; nuestras viguetas y dinteles portantes eran de 3,05 mm.

Conformado en frío vs laminado en caliente — ¿cuál es más barato? Para estructuras livianas y repetitivas (vivienda, baja altura, paredes y pisos de relleno) el conformado en frío suele ganar en costo instalado: menos acero por peso, sin soldadura en obra, prefabricación rápida en seco y fundaciones más livianas. Para estructura primaria pesada, de gran luz o alta carga, el laminado en caliente es generalmente más económico. La mayoría de los proyectos mezclan ambos — vea la comparación laminado en caliente vs conformado en frío para saber dónde está el punto de cruce.

De un solo montante a una pared-y-piso completos, esto es a lo que se reduce la estructura de acero conformado en frío:

• La estructura de acero conformado en frío construye edificios reales a partir de chapa fina de acero (≈0,8-3 mm) conformada en frío en montantes C, viguetas C y soleras U, atornillados en paneles de pared, piso y techo — liviana, dimensionalmente perfecta, incombustible y rápida de erigir.
• La delgadez cambia la física. Estos elementos pandean local, distorsional y globalmente mucho antes de fluir, por lo que el diseño usa una sección efectiva (ancho efectivo / Método de Resistencia Directa según AISI S100, Eurocódigo 3-1-3, NBR 14762 o AS/NZS 4600) — nunca la sección bruta.
• El estado de servicio suele gobernar. En todos nuestros ejemplos resueltos los elementos tenían grandes reservas de resistencia; la flecha (L/300 en pisos, L/240 en paredes cargadas por viento) y la vibración de piso son las que realmente dimensionan los montantes, viguetas y dinteles conformados en frío.
• Los detalles deciden la capacidad. El aplastamiento del alma y los rigidizadores de apoyo en los soportes, el arriostramiento y el bloqueo contra el giro, y una restricción de extremo realista (un clip atornillado vive entre una articulación y un empotramiento) no son extras opcionales — son el diseño.
• CalcSteel le da la demanda elástica exacta gratis. El motor FEM real entrega reacciones, cortante, momento y flecha para cualquier montante, vigueta o dintel — cada número de este artículo coincidió con la teoría de forma cerrada con tres decimales — y la verificación de capacidad por ancho efectivo / DSM es el siguiente paso emparejado.
