Poids de l'Acier de Structure : Comment le Calculer
Apprenez à calculer le poids de l'acier de structure par élément et à estimer le tonnage total par m² de surface au sol. Aborde le poids des profilés W, la densité et la nomenclature.
Key takeaways
- Chaque profilé W porte son propre poids dans son nom : le nombre après le × dans W410×85 est le poids en kg/m.
- La densité de l'acier de structure est de 7850 kg/m³ (78,5 kN/m³) pour toutes les nuances courantes, carbone ou inoxydable.
- En phase de faisabilité, estimez le tonnage à partir de valeurs de référence en kg/m² (20–40 pour les entrepôts, jusqu'à 80 pour les arénas), puis affinez avec une nomenclature.
- Poids de l'élément = poids par mètre × longueur réelle ; ajoutez 3–10 % pour les assemblages et utilisez la longueur réelle des éléments inclinés.
- Une nomenclature générée par le modèle remplace des estimations manuelles à ±25 % par des quantités d'achat à ±3–5 %.
Combien pèse l'acier de structure par mètre ?
Chaque profilé d'acier de structure possède un poids par unité de longueur publié (kg/m ou lb/ft). Ce poids provient de l'aire de la section transversale multipliée par la densité de l'acier :
Poids par mètre = A × ρ
Où A est l'aire de la section transversale (m²) et ρ est la densité de l'acier = 7850 kg/m³.
Par exemple, un W410×85 (le "85" est le poids en kg/m) : - Aire de la section transversale : A = 10800 mm² = 0,01080 m² - Poids : 0,01080 × 7850 = 84,8 kg/m ≈ 85 kg/m ✓
Le système de désignation facilite l'estimation du poids : le second nombre dans la désignation d'un profilé W EST le poids par mètre. Le W310×60 pèse 60 kg/m, le W530×66 pèse 66 kg/m, et ainsi de suite.

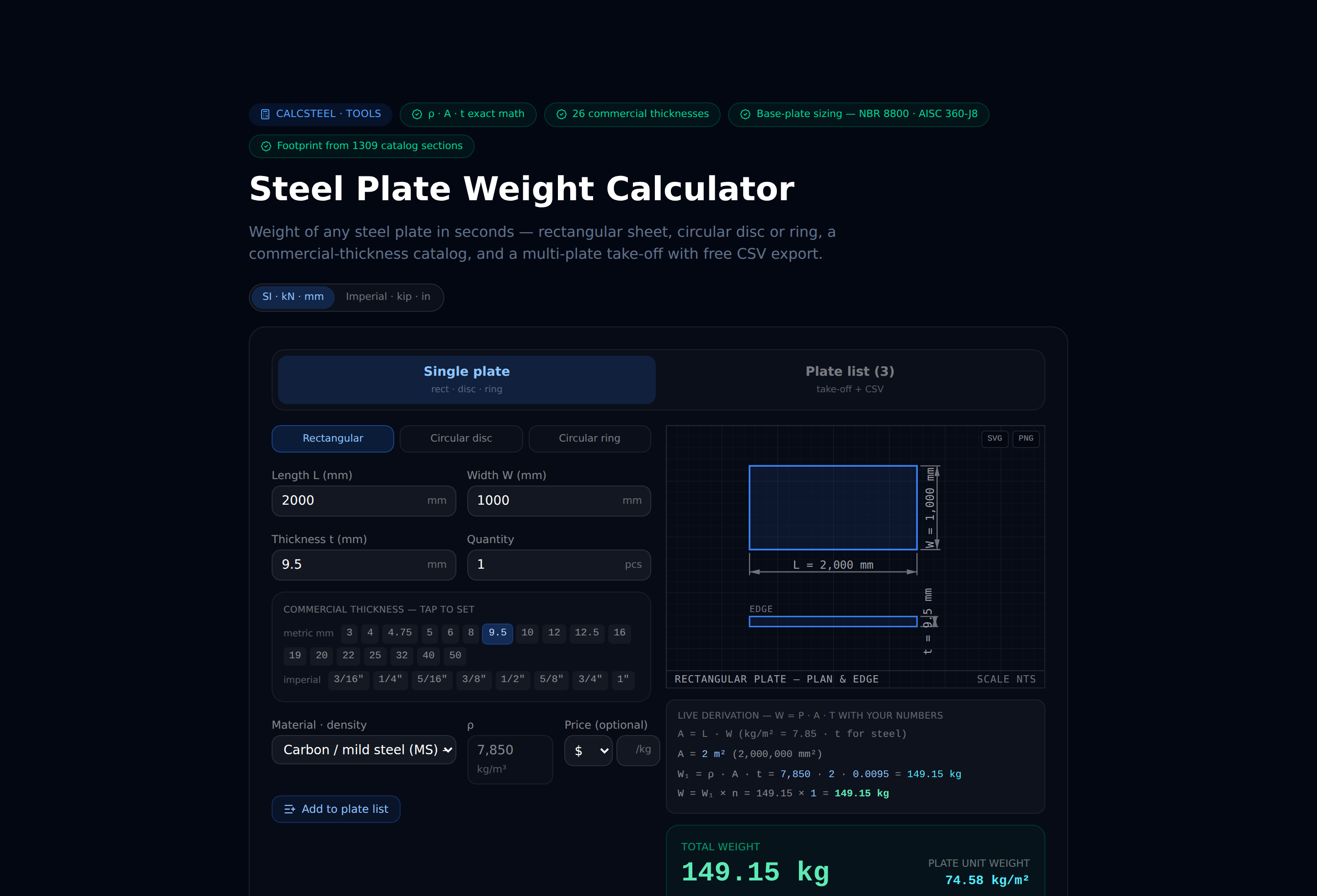

Pour les autres types de profilés : - HSS (profilés tubulaires) : Le poids dépend de l'épaisseur de paroi. Le HSS 200×200×8 pèse environ 46 kg/m. - Cornières : Le L 100×100×10 pèse environ 15 kg/m. - Profilés U : Le C 250×45 pèse 45 kg/m. - Plaques : Poids = largeur × épaisseur × 7850 kg/m³ × longueur. Une plaque de 300×20 mm pèse 47 kg/m (ou utilisez le calculateur gratuit de poids de plaques d'acier).
Quel que soit le profilé, vous pouvez obtenir le kg/m exact en quelques secondes avec le calculateur de poids d'acier gratuit et sans inscription — il couvre les profilés W, les HSS, les cornières et les profilés U, dans toutes les familles de profilés ISMB, HEB, IPE et W.
Comment estimer le poids d'acier par mètre carré de surface au sol ?
En phase de faisabilité, les ingénieurs estiment le tonnage total d'acier à partir de valeurs de référence en kg/m² de surface en plan. Ces valeurs de référence incluent tout l'acier de structure : poutres, poteaux, contreventements, assemblages et divers. Pour un tonnage de première approche à partir de l'emprise au sol et du type de bâtiment, le calculateur de bâtiment en acier gratuit applique automatiquement ces mêmes valeurs de référence.
Valeurs typiques par type de bâtiment
| Type de bâtiment | Acier (kg/m²) |
|---|---|
| Bureau bas (3–5 étages, contreventé) | 30–45 |
| Bureau de grande hauteur (10+ étages, portique rigide) | 40–60 |
| Entrepôt / industriel (portique) | 20–40 |
| Centre commercial | 35–50 |
| Salle de sport / aréna (fermes de grande portée) | 50–80 |
| Parking (plusieurs étages) | 35–50 |
| Résidentiel (ossature métallique) | 25–40 |

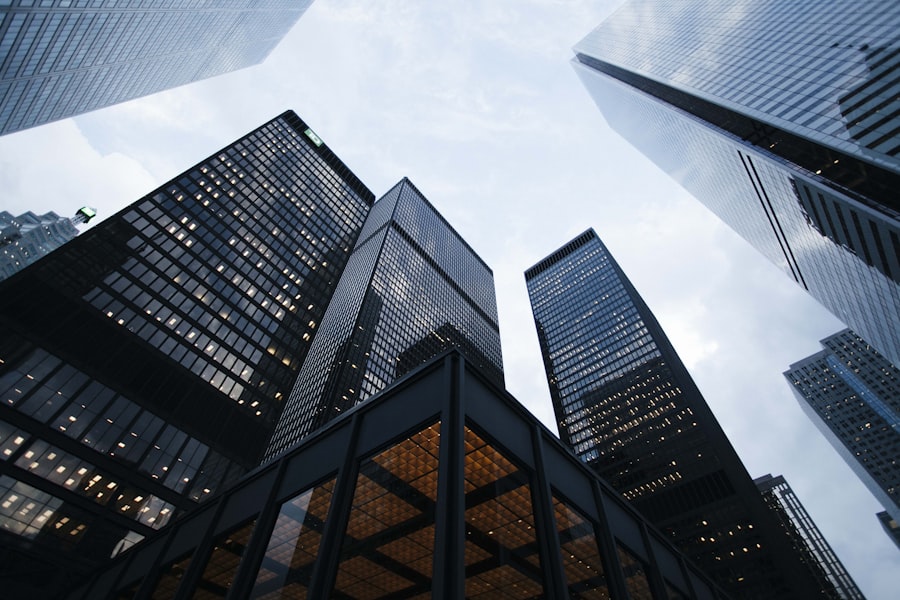

Facteurs qui augmentent le poids d'acier
- Portées plus longues — Le poids augmente à peu près avec le carré de la portée
- Hauteurs d'étage plus importantes — Les poteaux deviennent plus lourds en raison de la longueur de flambement accrue
- Exigences sismiques plus élevées — Plus de contreventement et des assemblages de moment plus lourds
- Exposition au vent — Les bâtiments côtiers ou de grande hauteur nécessitent des ossatures plus rigides
- Charges d'équipements lourds ou de ponts roulants — Les bâtiments industriels avec ponts roulants peuvent atteindre 60+ kg/m²
Comment calculer le poids total d'un élément en acier ?
Le poids total d'un seul élément est simplement :
W = poids_par_mètre × longueur
Pour une poutre W410×85 avec une portée de 9 m : W = 85 × 9 = 765 kg
Pour un élément incliné (diagonale de contreventement), utilisez la longueur réelle de l'élément, pas la projection horizontale : - Distance horizontale : 6 m, distance verticale : 4 m - Longueur réelle : √(6² + 4²) = 7,21 m - HSS 127×127×6.4 à 23,2 kg/m : W = 23,2 × 7,21 = 167 kg
Ajouter le poids des assemblages
Les assemblages d'acier de structure (goussets, raidisseurs, platines d'about, boulons, soudures) ajoutent 3–10 % au poids de l'élément : - Assemblages boulonnés simples : ajouter 3–5 % - Assemblages de moment avec raidisseurs : ajouter 8–12 % - Assemblages de treillis lourds avec goussets : ajouter 10–15 %
Une règle empirique courante : multipliez le poids total des éléments par 1,05 pour une estimation préliminaire du poids livré, assemblages compris.
Surface pour les revêtements
La surface d'acier compte pour les coûts de protection incendie et de peinture. Le manuel AISC répertorie la surface par pied/mètre pour chaque profilé. Un W410×85 a environ 1,77 m² de surface par mètre de longueur. Pour une poutre de 9 m : 1,77 × 9 = 15,9 m² à peindre.
Quelle est la densité de l'acier de structure ?
Tous les aciers de structure courants (A36, A992, A572, A913) ont essentiellement la même densité :
ρ = 7850 kg/m³ = 78,5 kN/m³ = 490 lb/ft³
Cela s'explique par le fait que les éléments d'alliage (carbone, manganèse, silicium, vanadium) sont présents en faibles pourcentages (< 2 % au total) et ne modifient pas significativement la densité du fer (7874 kg/m³).
Conversions d'unités pour le poids d'acier
- 1 kg = 9,81 N ≈ 10 N (pour un calcul mental rapide)
- 1 kN/m³ = 1000 N/m³
- 78,5 kN/m³ × volume (m³) = poids en kN
- 1 tonne métrique = 1000 kg = 9,81 kN
Poids propre dans l'analyse structurale
Le poids propre de l'acier est une charge permanente qui doit être incluse dans l'analyse. Pour une poutre W410×85 : - Poids propre en charge répartie : 85 × 9,81 / 1000 = 0,834 kN/m
Cela représente généralement 2–5 % de la charge totale appliquée pour les poutres de plancher. Pour les poutres de toiture peu chargées, le poids propre peut représenter 10–20 % de la charge totale et ne doit pas être négligé.
Densité de l'acier inoxydable
Les aciers inoxydables austénitiques (304, 316) ont une densité légèrement différente : 7930–8000 kg/m³ (environ 2 % de plus). Pour des besoins structuraux, 7850 convient aussi bien à l'acier carbone qu'à l'acier inoxydable.
Comment créer une nomenclature pour une structure en acier ?
Une nomenclature (BOM — Bill of Materials) est la liste définitive de chaque élément d'acier de la structure, avec la taille du profilé, la longueur, le poids, la finition et la nuance. Elle est utilisée pour les achats, l'estimation des coûts et la planification de la fabrication.
Contenu de la nomenclature
| Colonne | Description |
|---|---|
| Repère | Identifiant unique de l'élément (B1, C3, BR2) |
| Profilé | W410×85, HSS 200×200×8, etc. |
| Nuance | A992, A500 Gr C, A36, etc. |
| Longueur | Longueur de coupe en mm ou m |
| Quantité | Nombre d'éléments identiques |
| Poids unitaire | kg/m (d'après les tables de profilés) |
| Poids total | Poids unitaire × longueur × quantité |
| Finition | Aucune, galvanisé, peint, protection incendie |
Générer la nomenclature
Approche manuelle : 1. Listez chaque élément unique à partir des dessins de structure 2. Mesurez ou relevez la longueur à partir du modèle 3. Recherchez le poids du profilé dans le manuel AISC 4. Calculez le poids total par ligne 5. Additionnez toutes les lignes pour obtenir le tonnage total d'acier
Approche CalcSteel : le logiciel génère la nomenclature automatiquement à partir du modèle 3D. Le profilé, la longueur, la nuance et le poids de chaque élément sont extraits. Les éléments d'assemblage (plaques, raidisseurs) sont ajoutés selon le dimensionnement des assemblages. Le résultat est un calendrier d'achats prêt à l'emploi.
Estimation des coûts à partir de la nomenclature
Le coût de l'acier de structure est généralement chiffré au kg ou à la tonne : - Matériau seul : $0,80–1,50/kg (selon le marché et la nuance) - Fabriqué et livré : $2,00–3,50/kg - Fabriqué, livré et monté : $3,00–6,00/kg
Pour un entrepôt de 1000 m² à 30 kg/m² = 30 tonnes d'acier. À $4,00/kg fabriqué et monté : environ $120 000 pour le lot d'acier de structure.
Comment la portée influence-t-elle le poids de l'acier de structure ?
Le poids d'acier par unité de surface augmente approximativement avec le carré de la portée pour les poutres, et linéairement avec la hauteur pour les poteaux. Comprendre cette relation aide dès la phase de conception préliminaire.
Poids de la poutre en fonction de la portée
Pour une poutre simplement appuyée avec une charge uniforme w : - Moment résistant requis : M_u = w × L² / 8 - Module de résistance requis : Z_req ∝ L² - Pour les profilés W, le poids est à peu près corrélé au module de résistance - Ainsi, le poids par mètre de la poutre ∝ L², et le poids total de la poutre ∝ L³
Doubler la portée quadruple à peu près le module de résistance requis et augmente le poids par mètre de la poutre de 3 à 4 fois.
Implications pratiques
| Portée (m) | Poutre typique | Poids (kg/m) | Relatif |
|---|---|---|---|
| 6 | W310×33 | 33 | 1,0 |
| 9 | W410×53 | 53 | 1,6 |
| 12 | W530×74 | 74 | 2,2 |
| 15 | W610×101 | 101 | 3,1 |
| 18 | W690×125 | 125 | 3,8 |
Optimiser le poids d'acier
- Minimiser les portées — Utilisez des poteaux intérieurs là où l'architecture le permet
- Utiliser des poutres mixtes — Une poutre en acier travaillant avec une dalle en béton réduit le profilé d'acier requis de 20–30 %
- Utiliser des poutres alvéolaires ou cellulaires — Ouvrir l'âme augmente la hauteur sans ajouter de poids
- Optimiser la trame de poteaux — Une trame de 9×9 m est un point d'équilibre courant pour les bâtiments de bureaux
- Utiliser des profilés homogènes — Acheter 100 poutres W410×53 identiques coûte moins cher au kg que 20 profilés différents
Quelles sont les erreurs courantes dans l'estimation du poids d'acier ?
1. Oublier l'acier secondaire
L'ossature principale (poutres, poteaux, contreventements) ne représente que 60–70 % du poids total d'acier. L'acier secondaire comprend les pannes, les lisses, les poutres de rive, les tirants, les platines de base, les plaques raidisseuses et le matériel d'assemblage. Ajoutez toujours 30–40 % pour l'acier secondaire et d'assemblage.
2. Utiliser la mauvaise densité
La densité de l'acier est de 7850 kg/m³, pas 7800 ni 8000. Une erreur de 1 % sur la densité se propage sur toute la structure.
3. Ignorer le poids des soudures et des boulons
Pour les structures fortement soudées (fermes, portiques rigides), le métal d'apport et les boulons peuvent ajouter 1–2 % au poids total. C'est peu à l'échelle individuelle, mais cela s'accumule sur les grands projets.
4. Mesurer la projection horizontale au lieu de la longueur réelle
Pour les éléments inclinés (diagonales, arbalétriers), la longueur réelle est plus grande que la portée horizontale. Une diagonale à 45° dans une travée de 4×4 m mesure 5,66 m, pas 4 m — soit une différence de poids de 41 %.
5. Ne pas actualiser l'estimation à mesure que le projet avance
L'estimation initiale (valeur de référence en kg/m²) doit être remplacée par un calcul basé sur la nomenclature dès que le projet de structure est suffisamment développé. Conserver une estimation à ±25 % jusqu'à la phase d'achats provoque des dépassements de budget.
6. Ignorer les chutes de fabrication
L'acier est vendu en longueurs standard (6, 9, 12 m). Les chutes de coupe représentent généralement 3–5 %. Intégrez-les dans les quantités d'achat, mais pas dans les calculs de poids structural.
Comment CalcSteel calcule-t-il et présente-t-il le poids d'acier ?
CalcSteel assure un suivi automatique du poids tout au long du processus de conception :
Affichage du poids en temps réel

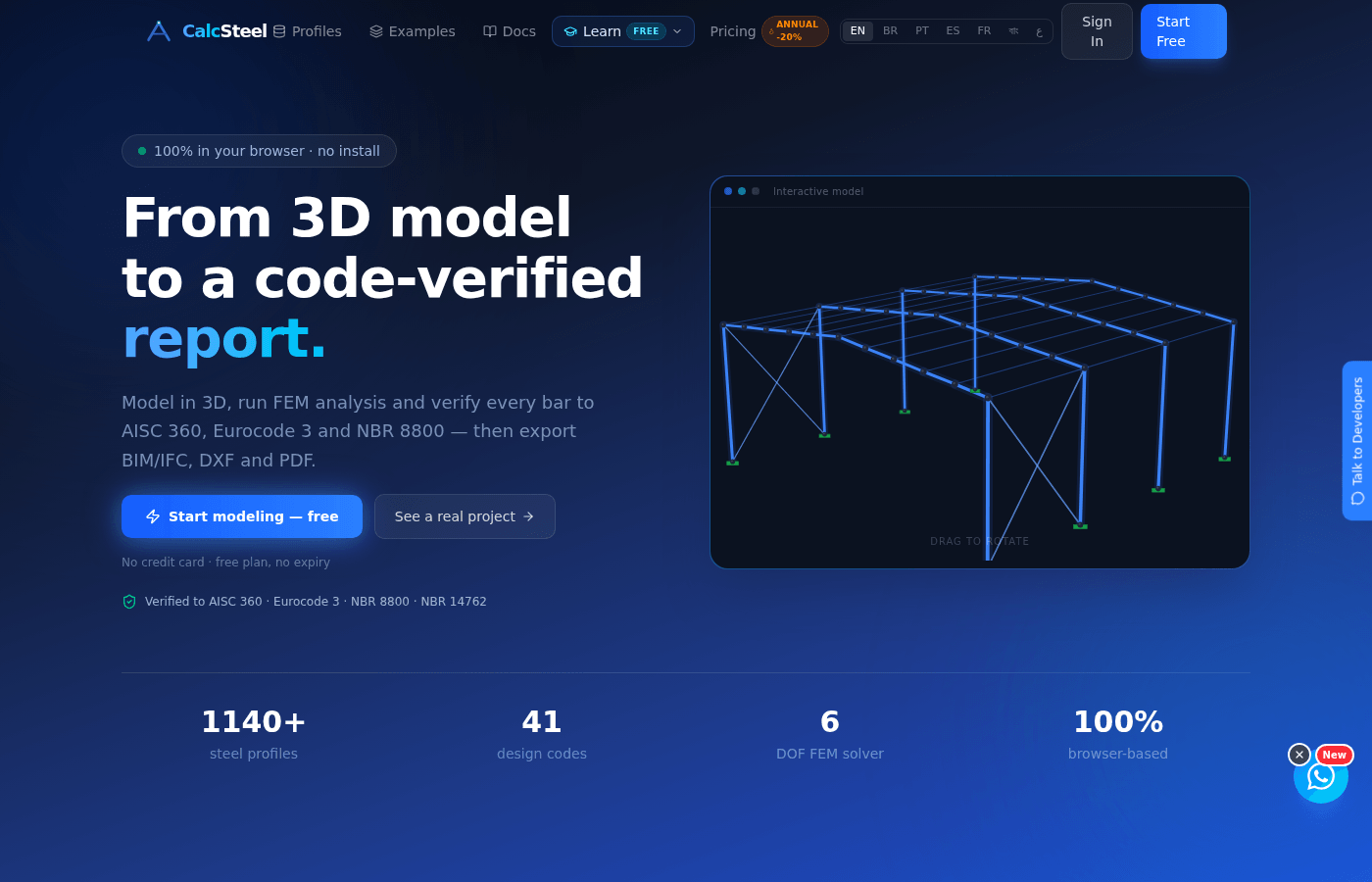

À mesure que vous ajoutez des éléments au modèle 3D, la barre de statut affiche le poids total d'acier cumulé. Cela donne un retour immédiat sur la façon dont les changements de conception affectent le tonnage.
Nomenclature
La nomenclature est générée à partir du modèle à tout moment. Elle liste :
- Chaque élément par repère, profilé, longueur et poids
- Les plaques et raidisseurs d'assemblage
- Le poids total par type d'élément (poutres, poteaux, contreventements)
- Le poids par mètre carré de surface en plan
- Le poids par nuance d'acier
Optimisation du poids
L'optimiseur de profilés suggère des alternatives plus légères lorsque les éléments sont sous-utilisés. Après avoir exécuté l'optimisation, vous pouvez comparer le tonnage total avant/après.
Export
La nomenclature s'exporte vers :
- CSV pour l'analyse en tableur
- PDF pour les dossiers d'achats
- IFC pour la coordination BIM (chaque élément porte son poids comme propriété)
Les données de poids alimentent directement l'estimation des coûts. Combiné aux prix régionaux de l'acier, CalcSteel fournit une estimation budgétaire de l'acier de structure aux côtés de la conception.
