Conception des Fermes en Acier : Types, Analyse et Dimensionnement

Une ferme est une ossature structurale composée de barres droites connectées à des nœuds (joints), formant un motif triangulé stable. Chaque barre transmet principalement un effort axial — traction ou compression — avec une flexion négligeable lorsque les charges sont appliquées aux nœuds.

Les fermes sont la solution de référence pour les toitures à grande portée (15–50 m) car elles sont plus légères que les poutres à âme pleine pour une même portée. L'âme ouverte permet le passage de gaines de CVC et de tuyauteries, ce qui réduit la hauteur totale du bâtiment.

Utilisez une ferme quand : - La portée dépasse 12–15 m (les poutres à âme pleine deviennent trop lourdes) - Un espace d'âme ouvert est nécessaire pour les systèmes mécaniques - La pente de toiture exige un profil incliné - Des porte-à-faux sont nécessaires (halls d'exposition, hangars)

Utilisez une poutre à âme pleine quand : - La portée est inférieure à 12 m (fabrication plus simple et moins coûteuse) - Des charges concentrées importantes surviennent entre les nœuds (les fermes doivent être chargées aux nœuds) - La hauteur minimale est critique (les fermes sont hautes)

Le type de ferme définit le motif des barres diagonales et détermine quelles barres sont tendues et lesquelles sont comprimées :

Ferme Pratt

Les diagonales s'inclinent vers le bas en direction du centre. Sous charges gravitaires, les diagonales sont tendues et les montants comprimés. C'est idéal car les barres tendues peuvent être plus légères (pas de risque de flambement). La ferme Pratt est la ferme de toiture la plus courante en construction métallique.

Ferme Warren

Les diagonales alternent de direction sans montants (ou avec des montants optionnels aux nœuds de panneau). Toutes les diagonales ont une longueur semblable, ce qui donne une allure épurée. Les fermes Warren sont excellentes pour les charges uniformes et courantes dans la conception des ponts.

Ferme Howe

Les diagonales s'inclinent vers le haut en direction du centre — l'inverse de la Pratt. Sous charges gravitaires, les diagonales sont comprimées. Moins efficace que la Pratt pour les charges gravitaires, mais peut être avantageuse lorsque le soulèvement (succion du vent) inverse les efforts.

Ferme Vierendeel

Pas de diagonales — seulement des membrures et des montants avec des assemblages rigides (de moment). Les barres subissent une flexion importante. Utilisée lorsque des ouvertures entre les membrures sont nécessaires (escaliers, couloirs). Bien plus lourde que les fermes triangulées.

Fermes Fan et Fink

Les barres d'âme rayonnent depuis les appuis. Courantes dans la construction résidentielle et commerciale légère. Courtes, économiques, mais limitées à des portées plus courtes (8–15 m).

La méthode des nœuds détermine les efforts dans les barres en appliquant l'équilibre à chaque nœud. À chaque nœud, la somme des forces horizontales et des forces verticales doit être nulle : ΣF_x = 0 et ΣF_y = 0.

Procédure étape par étape

1. Déterminez les réactions d'appui à l'aide de l'équilibre global (ΣM = 0, ΣF_y = 0)
2. Commencez par un nœud comportant au plus 2 inconnues (généralement un appui)
3. Supposez que toutes les forces inconnues sont des tractions (s'éloignant du nœud). Un résultat négatif signifie une compression.
4. Résolvez ΣF_x = 0 et ΣF_y = 0 pour trouver les deux forces inconnues
5. Passez au nœud suivant comportant au plus 2 inconnues, en utilisant les forces qui viennent d'être déterminées
6. Répétez jusqu'à ce que tous les efforts dans les barres soient connus

Exemple — Ferme Pratt à 4 panneaux

Portée = 12 m, hauteur = 3 m, 4 panneaux de 3 m chacun, 20 kN à chaque nœud intérieur de la membrure supérieure.

Réactions : R_A = R_B = 30 kN (par symétrie, charge totale = 60 kN)

Au nœud A (appui gauche) : - ΣF_y = 0 : 30 + F_AE sin(θ) = 0, où θ = arctan(3/3) = 45° - F_AE = −30/sin(45°) = −42.4 kN (compression) - ΣF_x = 0 : F_AB + F_AE cos(45°) = 0 - F_AB = +42.4 × cos(45°) = +30 kN (traction)

La membrure inférieure travaille en traction ; la membrure supérieure et les diagonales d'extrémité travaillent en compression. Cela correspond au comportement attendu d'une ferme Pratt sous charge gravitaire.

La méthode des sections est plus rapide lorsque vous avez besoin des efforts dans des barres spécifiques sans résoudre toute la ferme. Coupez la ferme en deux parties et appliquez les trois équations d'équilibre à l'un des côtés.

Procédure

1. Coupez au maximum 3 barres dont vous voulez déterminer les efforts
2. Dessinez le diagramme de corps libre de l'un des côtés de la coupe
3. Appliquez l'équilibre : ΣF_x = 0, ΣF_y = 0, ΣM = 0
4. Choisissez judicieusement les centres de moment — prenez les moments par rapport à l'intersection de deux forces inconnues pour résoudre directement la troisième

Exemple — Détermination de l'effort de membrure inférieure à mi-portée

Pour notre ferme Pratt à 4 panneaux, coupez à travers le panneau central et isolez le côté gauche.

En prenant les moments par rapport au nœud de membrure supérieure au niveau de la coupe : ΣM_top = 0 : R_A × 6 − 20 × 3 − F_bottom × 3 = 0 30 × 6 − 60 − 3F_bottom = 0 F_bottom = (180 − 60)/3 = +40 kN (traction)

C'est l'effort maximal de la membrure inférieure. Pour la membrure supérieure dans le même panneau, prenez les moments par rapport au nœud de membrure inférieure situé directement sous la coupe. La charge appliquée à ce nœud (x = 6 m) a un bras de levier nul par rapport à ce point, elle s'annule donc : ΣM_bottom = 0 : R_A × 6 − 20 × 3 − F_top × 3 = 0 F_top = (180 − 60)/3 = −40 kN (compression)

La membrure supérieure porte donc 40 kN de compression à cette section — d'une valeur égale à la traction de la membrure inférieure, car la largeur du panneau se trouve être égale à la hauteur de la ferme. Les deux résultats manuels concordent avec la méthode des nœuds, confirmant le comportement classique de la Pratt : membrure inférieure tendue, membrure supérieure comprimée.

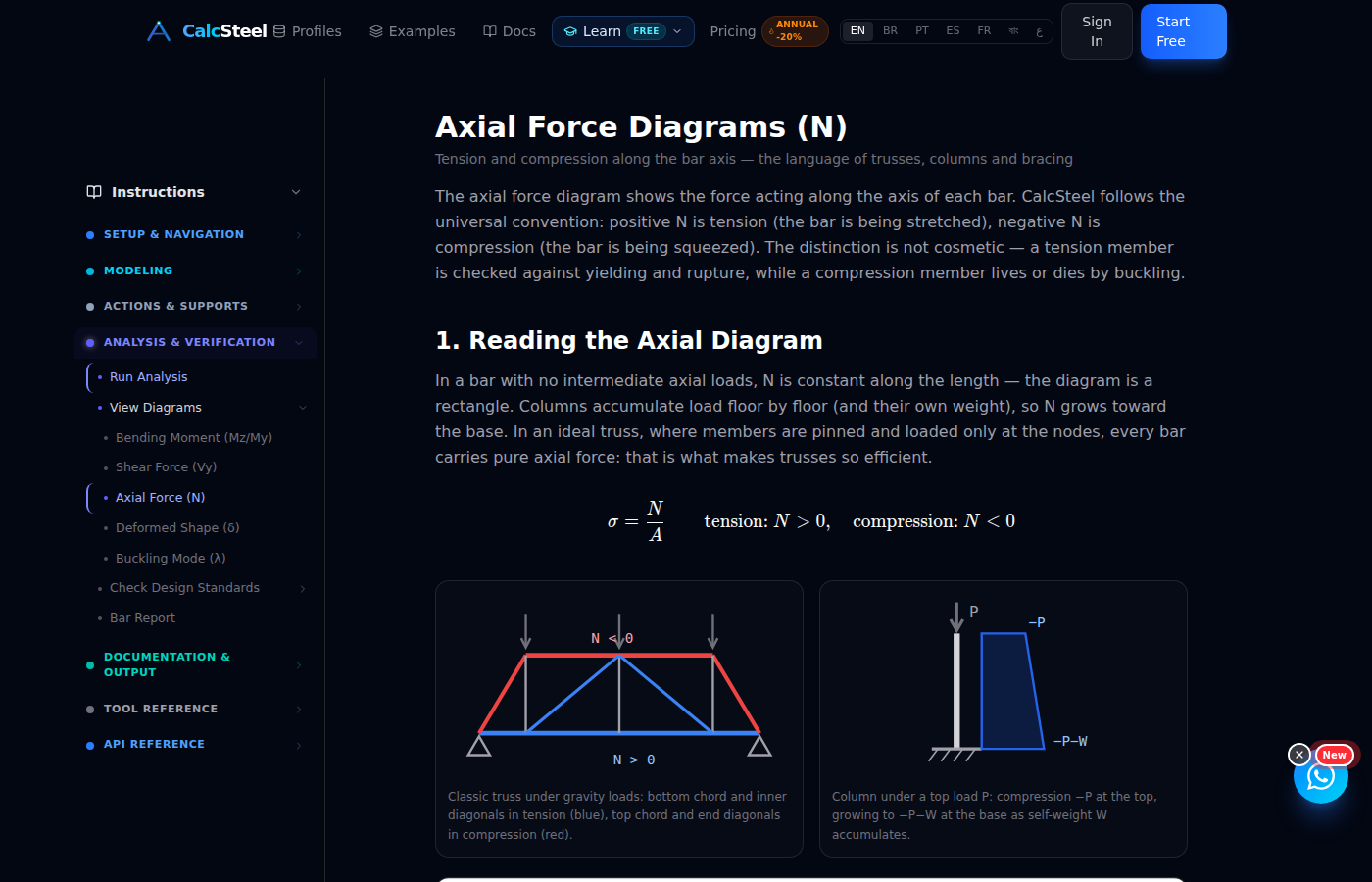

Astuce CalcSteel : Le moteur d'analyse calcule tous les efforts dans les barres par la méthode de la rigidité directe — aucune coupe n'est nécessaire. Mais comprendre la méthode des sections vous aide à vérifier les résultats du logiciel.

Chaque barre de ferme est dimensionnée comme élément comprimé ou tendu selon son effort axial :

Barres comprimées (membrure supérieure, diagonales comprimées)

Dimensionnement selon l'AISC Chapitre E : - φP_n = φ × F_cr × A_g - F_cr dépend de l'élancement KL/r - La longueur efficace KL est la distance entre les nœuds de panneau (pour le flambement dans le plan) ou la distance entre les points de contreventement latéral (pour le flambement hors plan) - Utilisez la plus grande valeur entre KL/r_x et KL/r_y

Sections courantes : cornières doubles, WT (té structural), HSS (carré ou rond), cornière simple (pour les fermes légères).

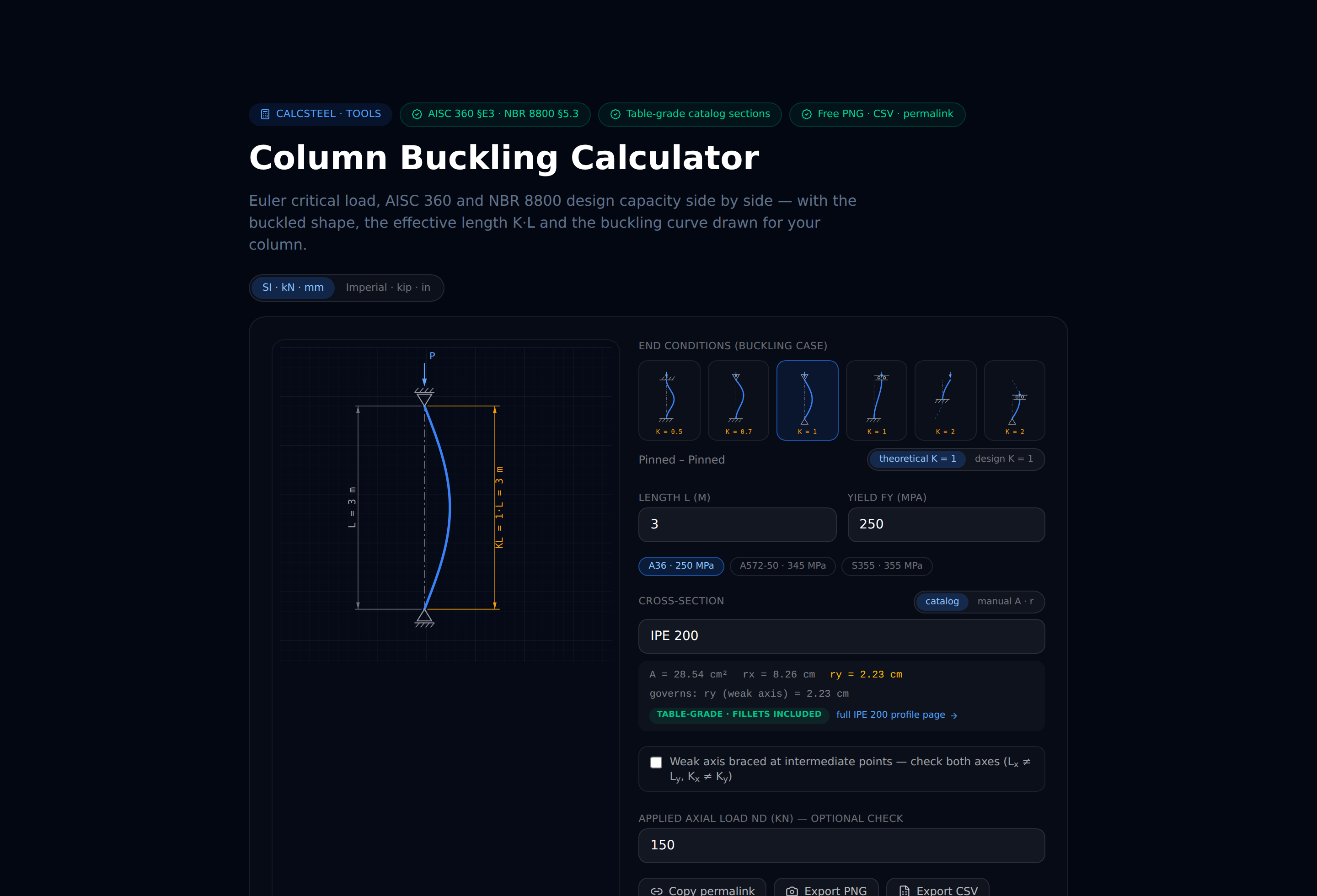

Vous pouvez vérifier n'importe quelle membrure comprimée en quelques secondes avec notre calculateur gratuit de flambement de poteau — indiquez KL, r et F_y pour obtenir φP_n, sans inscription.

Barres tendues (membrure inférieure, diagonales tendues)

Dimensionnement selon l'AISC Chapitre D : - φP_n = min(φ_y × F_y × A_g, φ_u × F_u × A_e) - Plastification de la section brute : φ_y = 0.90 - Rupture de la section nette : φ_u = 0.75 - A_e = U × A_n, où U est le facteur de traînage de cisaillement

Les barres tendues sont plus légères car il n'y a pas de limite de flambement. Une cornière simple avec une section nette adéquate peut reprendre des efforts de traction importants.

Sélection pratique des profilés

Les assemblages de ferme sont la partie la plus intensive en fabrication. Ils doivent transférer les efforts des barres tout en respectant les contraintes géométriques des barres convergentes.

Assemblages à platine de gousset

L'approche traditionnelle utilise des platines de gousset — des plaques plates soudées ou boulonnées à la membrure et aux barres d'âme à chaque nœud. La platine de gousset doit être vérifiée pour : - La section de Whitmore (largeur efficace en traction/compression) - Le cisaillement de bloc le long du motif de boulons - Le flambement du gousset en compression (méthode de Thornton) - La dimension et la longueur de soudure pour les assemblages soudés

Assemblages soudés directs

Pour les membrures en HSS, les barres d'âme peuvent être soudées directement à la face de la membrure sans platine de gousset. Cela nécessite de vérifier : - La plastification de la paroi de la membrure - La rupture de la paroi latérale de la membrure - Le poinçonnement de la membrure - La largeur efficace de la barre d'âme

L'AISC 360-22, Chapitre K, fournit les équations pour les assemblages en HSS.

Conseils pour le dimensionnement des assemblages

1. Maintenez le point de convergence des axes au nœud — Si les axes des barres ne se croisent pas en un point de convergence commun, l'excentricité crée des moments dans la membrure. Les petites excentricités (< d/4) peuvent être négligées selon l'AISC.
2. Dimensionnez les platines de gousset pour la compression — Le flambement du gousset est un mode de ruine courant. Utilisez la méthode de Thornton avec la moyenne des dimensions de largeur de Whitmore.
3. Détaillez en pensant à la fabrication — Les fermes sont assemblées en atelier par panneaux et raboutées sur chantier. Positionnez les raboutages à des nœuds accessibles.
4. Prenez en compte les charges de montage — Pendant le montage, la ferme peut être levée en deux points avec une répartition des efforts différente de la condition de service.

Une ferme doit être contreventée latéralement pour empêcher la membrure comprimée de flamber hors du plan de la ferme. Sans contreventement, une ferme de toiture peut rompre à une fraction de sa capacité dans le plan.

Contreventement de la membrure supérieure

Pour les fermes de toiture, les pannes contreventant la membrure supérieure à chaque nœud de panneau assurent la retenue latérale. La longueur efficace pour le flambement de la membrure supérieure est l'espacement des pannes. Si les pannes ne sont pas présentes à chaque nœud de panneau, la longueur non contreventée augmente et la membrure doit être dimensionnée pour le KL plus grand.

Contreventement de la membrure inférieure

La membrure inférieure est tendue sous charges gravitaires — elle n'a pas besoin de contreventement pour les seules charges gravitaires. Mais sous soulèvement au vent, la membrure inférieure entre en compression et nécessite un contreventement. Prévoyez : - Un contreventement horizontal croisé entre fermes adjacentes au niveau de la membrure inférieure - Un contreventement au moins aux quarts de portée et à mi-portée

Contreventement vertical anti-balancement

Le contreventement vertical croisé entre fermes empêche tout le système de toiture de basculer latéralement. Placez-le aux deux extrémités du bâtiment et à des intervalles n'excédant pas 6 fois l'espacement des fermes.

Efforts de contreventement

L'Annexe 6 de l'AISC précise les exigences de contreventement : - Contreventement ponctuel : P_br = 0.01 × P_r (1 % de l'effort de compression) - Contreventement relatif : nécessite de fournir à la fois résistance et rigidité - β_br = 2P_r / (φ × L_b) pour la rigidité du contreventement relatif

CalcSteel offre un environnement intégré pour la conception de fermes, qui va de la géométrie aux barres vérifiées selon la norme :

Modélisation de la ferme

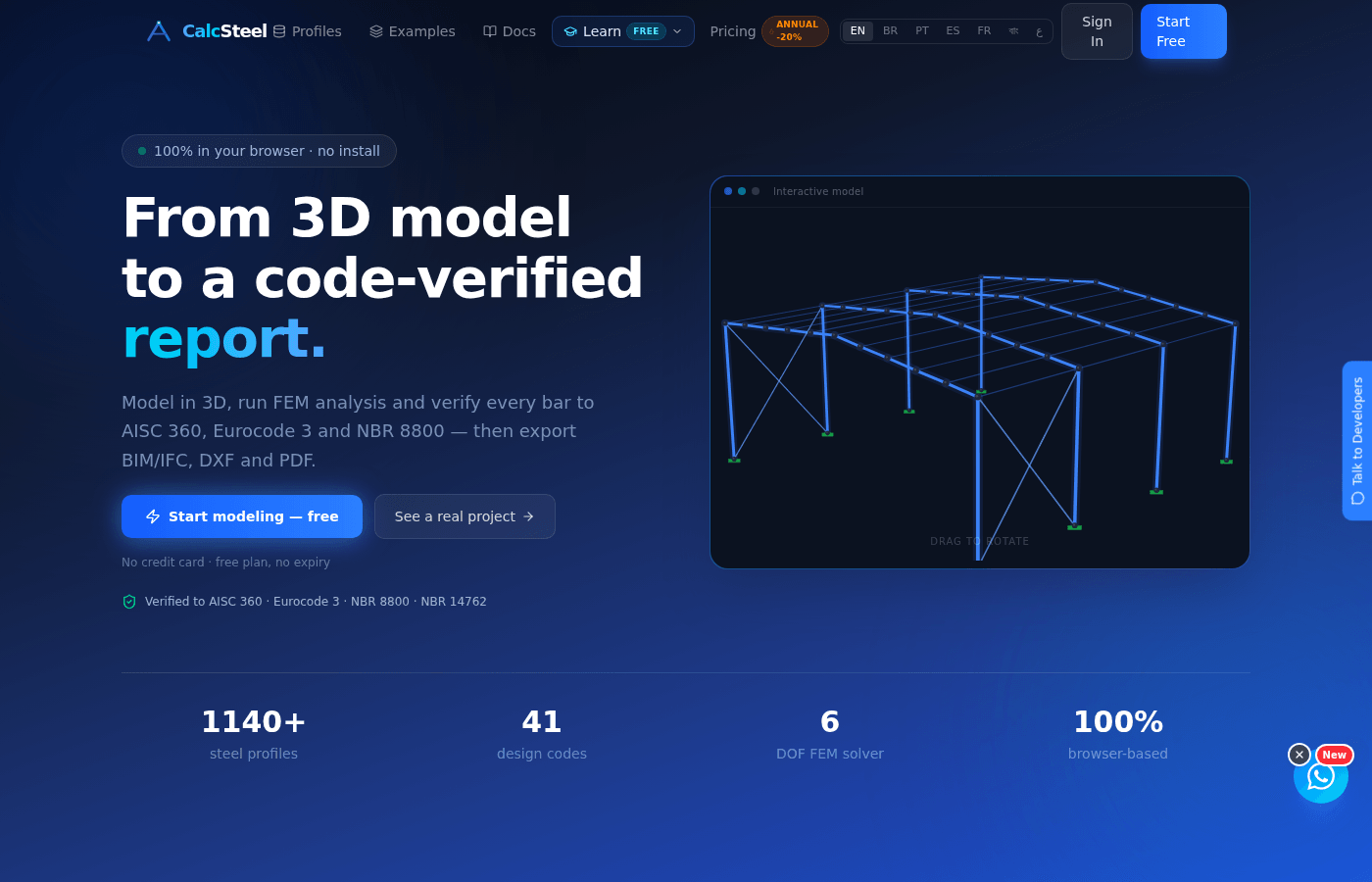

L'éditeur 3D prend en charge la saisie directe de fermes : définissez le profil de la membrure (plate, inclinée, en arc), fixez le nombre de panneaux et la hauteur, et le motif de l'âme est généré automatiquement. Vous pouvez modifier individuellement les nœuds et les barres après la génération.

Application automatique des charges

Les charges de toiture (permanente, d'exploitation, vent, neige) sont appliquées comme des charges ponctuelles aux nœuds de la membrure supérieure. Le moteur répartit les réactions des pannes sur les nœuds corrects en fonction de la disposition des pannes.

Analyse et dimensionnement

La méthode de la rigidité directe résout tous les efforts dans les barres pour chaque combinaison de charges. Chaque barre est ensuite vérifiée selon les Chapitres D, E et H de l'AISC :

• Barres tendues : plastification de la section brute et rupture de la section nette
• Barres comprimées : flambement par flexion selon les deux axes
• Sollicitations combinées : interaction H1 pour les membrures avec flexion secondaire

Dimensionnement des assemblages

À chaque nœud, le moteur d'assemblages dimensionne les platines de gousset, sélectionne les groupes de boulons ou les dimensions de soudure, et vérifie la section de Whitmore, le cisaillement de bloc et le flambement du gousset. Le détail de l'assemblage est exportable en DXF pour les dessins d'atelier.

Vérification de la flèche

La flèche de la ferme est calculée à partir des déplacements nodaux. Le moteur vérifie les limites L/240 (charge totale) et L/360 (charge d'exploitation). Pour les fermes à grande portée, une valeur de contreflèche est donnée pour précourber la membrure inférieure et compenser la flèche due à la charge permanente.
