Capacité de Charge d'une Poutre en Acier : 5 Vérifications Décisives

Il n'existe pas de tableau universel qui dise "une W410×60 supporte X kN". La charge maximale dépend d'au moins cinq facteurs : la longueur de portée, la longueur non maintenue de la semelle comprimée, les conditions d'appui (simplement appuyée vs. continue vs. porte-à-faux), le type de charge (uniforme vs. concentrée), et l'état limite qui gouverne (flexion, cisaillement, flèche, écrasement de l'âme ou vibration).

Une poutre courte (disons 3 m) avec une section compacte et un maintien latéral continu sera limitée par la plastification en flexion : M_n = F_y × Z_x. La même poutre à 12 m sera presque certainement limitée par la flèche : le critère de service L/360 est atteint bien avant que l'acier ne plastifie. Entre ces deux extrêmes, le déversement peut réduire la capacité en flexion, et pour des poutres courtes et hautes avec de fortes charges ponctuelles, le cisaillement ou l'écrasement de l'âme peuvent gouverner.

C'est pourquoi la question "combien peut-elle supporter ?" exige une vérification de calcul, pas une simple consultation de tableau. Des logiciels comme CalcSteel exécutent les cinq vérifications en parallèle et mettent en évidence celle qui gouverne — pour que vous ne dimensionniez jamais une poutre par la résistance alors que la flèche était le véritable goulot d'étranglement.

Cinq états limites sont en concurrence pour contrôler la capacité d'une poutre. La poutre n'est jamais plus résistante que le plus faible d'entre eux :

1. Plastification en flexion (résistance). La section transversale atteint son moment plastique M_p = F_y × Z_x. Cet état limite gouverne lorsque la poutre est compacte, totalement maintenue latéralement, et que la portée est assez courte pour que la flèche ne pose pas problème. Pour une W410×60 en acier A992 : M_p = 345 × 1 190 × 10³/10⁶ = 411 kN·m.
2. Déversement (flambement latéral avec torsion, LTB). Si la semelle comprimée est non maintenue trop longtemps, la poutre se tord latéralement avant d'atteindre M_p. La capacité dépend de la longueur non maintenue L_b et du facteur de gradient de moment C_b. Voir notre guide détaillé sur le déversement.
3. Cisaillement. L'âme résiste au cisaillement : V_n = 0.6 F_y A_w C_v. Le cisaillement gouverne rarement, sauf pour des poutres courtes et hautes avec de fortes charges concentrées près des appuis (poutres de transfert, poutres de pont roulant).
4. Flèche (état limite de service). Même si la poutre est suffisamment résistante, une flèche excessive fissure les cloisons, décolle les carreaux de sol et donne au plancher une sensation de mollesse. Les normes limitent la flèche de surcharge à L/360 et la flèche totale à L/240. Pour les grandes portées (>8 m), c'est presque toujours la vérification déterminante.
5. Écrasement de l'âme et effets locaux. Les charges concentrées appliquées sur la semelle supérieure peuvent écraser ou voiler l'âme localement. La Section J10 de l'AISC 360 couvre la plastification locale de l'âme et l'écrasement de l'âme — généralement traités avec des raidisseurs d'appui plutôt qu'en surdimensionnant la poutre.

Pour une poutre simplement appuyée avec une charge uniforme w (kN/m) sur une portée L, le moment maximal est M_max = wL²/8 et l'effort tranchant maximal est V_max = wL/2. Pour trouver le w maximal que la poutre peut supporter, il faut inverser la formule de flexion :

w_max,flexure = 8 × φM_n / L²

Pour une W410×60 (φM_n = 370 kN·m à pleine capacité plastique, L_b ≤ L_p) sur une portée de 4 m :

w_max = 8 × 370 / 4² = 2 960 / 16 = 185 kN/m (pondéré).

Mais il faut convertir en charges de service pour obtenir une réponse pratique. Avec une combinaison typique 1.2D + 1.6L et D/L ≈ 1, la charge de service est d'environ 185/1.4 ≈ 132 kN/m.

Vérifions maintenant la flèche. Pour une poutre simplement appuyée avec charge uniforme : δ_max = 5wL⁴/(384EI). En posant δ = L/360 et en résolvant pour w (charge de service) :

w_{max,deflection} = 384 × E × I × (1/360) / (5 × L³)

Pour la W410×60 (I_x = 216 × 10⁶ mm⁴) à 4 m : w_max,defl = 384 × 200 000 × 216 × 10⁶ / (360 × 5 × 4 000³) = très élevée — la flèche ne gouverne pas pour cette portée courte.

Mais à 12 m : la limite de flèche donne w ≈ 11 kN/m (service), alors que la flexion permet encore ~20 kN/m (service). La flèche gouverne.

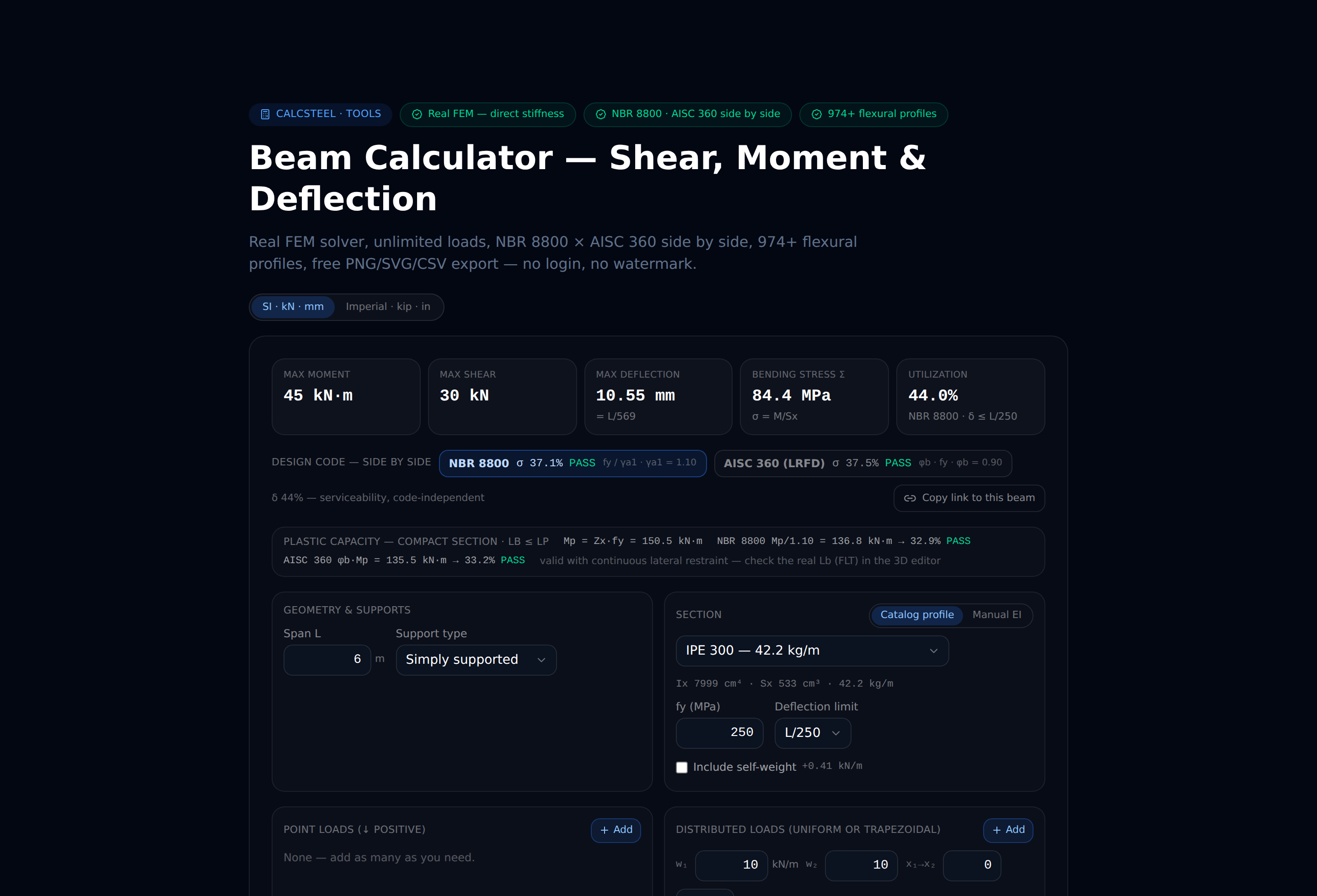

Vous pouvez vous passer entièrement de l'algèbre : notre calculatrice de poutres en ligne gratuite (sans inscription) retourne les réactions, les diagrammes de l'effort tranchant et du moment fléchissant, et la flèche pour n'importe quelle portée et charge en un clic.

L'AISC 360 propose deux philosophies de dimensionnement, et elles donnent des résultats presque identiques pour les poutres typiques :

Le LRFD (Load and Resistance Factor Design) majore les charges et minore la résistance : U = 1.2D + 1.6L doit être ≤ φR_n (avec φ = 0.9 pour la flexion et 1.0 pour le cisaillement). L'approche par charges pondérées traduit l'idée que les charges d'exploitation sont moins prévisibles que les charges permanentes.

L'ASD (Allowable Stress Design) divise la résistance par un facteur de sécurité : D + L doit être ≤ R_n/Ω (avec Ω = 1.67 pour la flexion). C'est la méthode la plus ancienne (l'AISC l'a utilisée exclusivement jusqu'en 1986) et elle reste populaire en pratique parce qu'elle utilise des charges non pondérées — plus faciles à interpréter physiquement.

Le rapport entre les deux est intégré dans les facteurs : φ × Ω = 0.9 × 1.67 = 1.5. Pour un rapport charge permanente/charge d'exploitation d'environ 1:1, les deux méthodes donnent la même section de poutre. Elles divergent lorsque la composition des charges est atypique (charge d'exploitation très élevée ou charge permanente très élevée).

Pour l'état limite de service (flèche), les deux méthodes utilisent des charges de service non pondérées — il n'y a aucune différence. Ceci est essentiel : la vérification de flèche voit les mêmes charges, aussi bien en LRFD qu'en ASD. Comme la flèche gouverne souvent les poutres de grande portée, le choix entre LRFD et ASD a moins d'impact pratique que ce que beaucoup d'ingénieurs imaginent.

CalcSteel prend en charge à la fois le LRFD et l'ASD. Vous choisissez la méthode dans les paramètres du projet, et toutes les vérifications de dimensionnement s'ajustent en conséquence. La vérification de flèche utilise toujours les charges de service, quelle que soit la méthode sélectionnée.

La portée est la variable la plus déterminante. Pour une poutre simplement appuyée avec charge uniforme, le moment maximal varie avec L² et la flèche maximale varie avec L⁴. Doubler la portée quadruple le moment et multiplie la flèche par seize.

C'est pourquoi les poutres de grande portée sont presque toujours gouvernées par la flèche, et non par la résistance. Le terme L⁴ dans la formule de flèche (δ = 5wL⁴/384EI) domine tout le reste. Une W410×60 parfaitement adaptée à une portée de 6 m peut devoir être remplacée par une W530×82 à 10 m — non pas parce que la poutre plus petite ne peut pas résister au moment, mais parce qu'elle fléchit trop.

Directives pratiques de rapport portée/hauteur (règles empiriques pour le pré-dimensionnement) :

• Poutres de plancher (flèche L/360) : hauteur ≈ L/20 à L/24. Une poutre de 10 m nécessite d ≈ 420–500 mm.
• Poutres de toiture (flèche L/240) : hauteur ≈ L/24 à L/30. Une poutre de toiture de 10 m peut être moins haute (d ≈ 330–420 mm) car la limite de flèche est plus tolérante.
• Porte-à-faux : hauteur ≈ L/8 à L/10. Bien plus haute car la formule de flèche pour un porte-à-faux est δ = wL⁴/8EI — le coefficient est 48× pire que pour une poutre simplement appuyée.

Ces ratios permettent de choisir une section de départ pour une analyse détaillée. Dans CalcSteel, vous pouvez effectuer un balayage paramétrique : essayez 3–4 tailles de profilé et comparez instantanément leurs taux d'utilisation et leurs flèches. Besoin du I ou du S d'une section d'abord ? Notre calculatrice de moment d'inertie gratuite les retourne instantanément.

C'est la question derrière la question. Les ingénieurs et les architectes veulent un tableau rapide, et pour le pré-dimensionnement, voici un point de départ raisonnable pour des poutres de plancher (simplement appuyées, charge d'exploitation 3–5 kN/m², largeur tributaire 3 m, limite de flèche L/360) :

• Portée de 4 m : W200×27 ou W250×25
• Portée de 6 m : W310×33 ou W360×33
• Portée de 8 m : W410×46 ou W410×53
• Portée de 10 m : W460×60 ou W530×66
• Portée de 12 m : W530×82 ou W610×82

Ce sont des points de départ approximatifs — la section réellement nécessaire dépend du chargement spécifique, du maintien latéral, des conditions d'appui et des critères de flèche. Une poutre dans un système de plancher mixte (acier + dalle de béton) peut être 20–30% plus légère car la dalle augmente le moment d'inertie effectif.

L'approche fiable consiste à utiliser un logiciel : entrez la portée, le chargement et les conditions aux limites, et laissez l'outil dimensionner la section. Le navigateur de profilés de CalcSteel affiche toutes les sections disponibles triées par poids, avec le taux d'utilisation de chacune, afin que vous puissiez choisir la section la plus légère qui satisfait toutes les vérifications.

Pour les structures existantes, la question s'inverse : quelle charge la poutre existante peut-elle supporter ? Dans ce cas, vous connaissez la section et la portée, et vous résolvez pour la charge uniforme maximale admissible. Le calcul étape par étape ci-dessous montre exactement comment procéder.

CalcSteel exécute les cinq vérifications d'état limite en une seule passe. Voici le flux de travail :

Étape 1 — Modéliser la poutre. Dessinez une barre entre deux appuis (articulé-articulé pour une poutre simplement appuyée, ou articulé-encastré pour un porte-à-faux étayé). Sélectionnez le profilé dans la base de données de CalcSteel — tapez la désignation (par ex., W410×60) et les propriétés de la section se chargent automatiquement.

Étape 2 — Appliquer les charges. Ajoutez une charge répartie uniforme (kN/m) pour les cas de charge permanente et d'exploitation séparément. CalcSteel construit automatiquement les combinaisons de charges standards de l'AISC (1.4D, 1.2D+1.6L, etc.).

Étape 3 — Définir la longueur non maintenue. La valeur par défaut est la longueur totale de la barre. Si la semelle comprimée est maintenue en des points intermédiaires (par des solives de plancher, par exemple), saisissez la longueur non maintenue réelle L_b. Le facteur C_b est calculé automatiquement à partir du diagramme de moment.

Étape 4 — Lancer l'analyse et lire les résultats. CalcSteel résout le portique, calcule les efforts internes et exécute la vérification de dimensionnement selon l'AISC 360. Ouvrez le panneau Vérification de Dimensionnement pour voir :

• Vérification en flexion : M_u/φM_n — le taux d'utilisation en flexion.
• Vérification au cisaillement : V_u/φV_n — le taux d'utilisation en cisaillement.
• Vérification de flèche : δ_max par rapport à la limite admissible (L/360, L/240 ou personnalisée).
• Vérification déterminante : CalcSteel met en évidence quel état limite contrôle — pour que vous sachiez immédiatement s'il faut se concentrer sur la résistance ou sur l'état limite de service.

Vous pouvez basculer entre les profilés et voir les taux se mettre à jour en temps réel. C'est le moyen le plus rapide de trouver la poutre la plus légère qui passe toutes les vérifications.

Calculons la charge uniformément répartie maximale qu'une W410×60 (A992, F_y = 345 MPa) peut supporter sur une portée simplement appuyée de 8 m avec un maintien latéral total (L_b = 0).

Étape 1 — Moment plastique. M_p = F_y × Z_x = 345 × 1 190 × 10³ / 10⁶ = 411 kN·m. Avec un maintien total, M_n = M_p et φM_n = 0.9 × 411 = 370 kN·m.

Étape 2 — Charge pondérée maximale (flexion). Pour une poutre simplement appuyée : M_max = wL²/8. En résolvant pour w : w_u = 8 × φM_n / L² = 8 × 370 / 8² = 46.2 kN/m (pondérée).

Étape 3 — Conversion en charge de service. En supposant D/L ≈ 1 et en utilisant 1.2D + 1.6L : le facteur de charge moyen est ~1.4, donc w_service ≈ 46.2 / 1.4 = 33 kN/m.

Étape 4 — Vérifier le cisaillement. V_max = w_uL/2 = 46.2 × 8 / 2 = 185 kN. Capacité au cisaillement : φV_n = 1.0 × 0.6 × 345 × (407 × 7.7) / 1 000 = 649 kN. Ratio = 185/649 = 0.28. Le cisaillement ne gouverne pas.

Étape 5 — Vérifier la flèche. δ = 5wL⁴/(384EI) avec charge d'exploitation de service w_L ≈ 16.5 kN/m = 16.5 N/mm. δ = 5 × 16.5 × 8 000⁴ / (384 × 200 000 × 216 × 10⁶) = 20.1 mm. Admissible : L/360 = 8 000/360 = 22.2 mm. Ratio = 20.1/22.2 = 0.91. La flèche est proche de gouverner !

À 8 m, flexion et flèche sont au coude à coude. À 10 m, la flèche gouvernerait de manière définitive. Dans CalcSteel, vous verriez le ratio de flèche mis en évidence en jaune — un avertissement indiquant que vous êtes à moins de 10% de la limite.
