État limite de service : flèche et vibration
Apprenez à vérifier les poutres en acier vis-à-vis des limites de flèche (L/360, L/240) et des critères de vibration de plancher selon l'AISC Design Guide 11. Comprend les formules, des exemples, et les cas où la rigidité gouverne le dimensionnement.
Key takeaways
- Les limites de flèche sont des fractions de la travée : L/360 pour la charge variable et L/240 pour la charge totale (G + Q) — le L/360 par défaut protège le confort des occupants et les cloisons.
- Vérifiez toujours l'état limite de service avec des charges de service non pondérées, jamais les charges pondérées utilisées pour le dimensionnement à la résistance.
- La vibration de plancher est une vérification distincte (AISC Design Guide 11) : une poutre peut satisfaire L/360 et pourtant sembler instable si elle est longue, légère et peu amortie.
- La contreflèche est généralement spécifiée à environ 80% de la flèche due à la charge permanente, pour que la poutre soit de niveau sous les charges permanentes.
Qu'est-ce que l'état limite de service dans le dimensionnement des structures en acier ?
L'état limite de service est l'ensemble des critères de performance qui garantissent qu'une structure est confortable, fonctionnelle et durable sous les charges quotidiennes (de service) — pas seulement à l'abri de l'effondrement. Une poutre peut être parfaitement adéquate en résistance mais échouer à l'état limite de service si elle fléchit trop ou vibre de façon gênante.
Les principales vérifications de service pour les structures en acier sont :
- Flèche — Affaissement vertical sous charges gravitaires. Une flèche excessive fissure les cloisons, provoque l'accumulation d'eau sur les toitures, et paraît alarmante pour les occupants.
- Vibration — Réponse dynamique à la marche, à la course ou aux activités rythmiques. Une vibration gênante ne met pas la structure en danger, mais donne au plancher une impression d'insécurité.
- Déplacement latéral (drift) — Balancement latéral sous charges de vent ou sismiques. Un déplacement excessif endommage les revêtements de façade et provoque un inconfort dans les bâtiments élevés ; il est contrôlé par le système de contreventement du bâtiment.
Les vérifications de service utilisent des charges non pondérées (de niveau service), et non les charges pondérées utilisées pour le dimensionnement à la résistance. Le bâtiment doit fonctionner en conditions normales, pas seulement lors d'événements extrêmes.

Quelles sont les limites de flèche pour les poutres en acier ?
Les limites de flèche sont exprimées comme une fraction de la longueur de travée L. Les limites les plus courantes selon le Tableau 1604.3 de l'IBC et la pratique de l'AISC sont :
Poutres de plancher
- Charge variable seule : L/360 (le défaut universel pour le confort des occupants)
- Charge totale (G + Q) : L/240 (pour éviter la fissuration des cloisons en plâtre ou en plaque de plâtre)
- Supportant des finitions fragiles (carrelage, verre) : L/480
Poutres de toiture
- Charge variable/neige : L/240
- Charge totale : L/180
- Toitures sensibles à l'accumulation d'eau : L/360 (pour éviter l'accumulation progressive d'eau)
Porte-à-faux
- Multiplier les limites ci-dessus par 2 (la flèche en porte-à-faux est intrinsèquement plus grande)
- Exemple : limite pour charge variable = L/180 (moitié de L/360)
D'où viennent les limites
La limite L/360 a été établie de façon empirique — elle correspond à un affaissement visuel que la plupart des gens peuvent détecter. À L/240, des fissures peuvent apparaître dans les cloisons en plaque de plâtre. À L/480, des matériaux fragiles comme le verre ou le carrelage en céramique commencent à se fissurer.
Ces limites ne sont PAS des exigences normatives au sens le plus strict — le Tableau 1604.3 de l'IBC les présente comme des limites recommandées. L'ingénieur peut utiliser des limites différentes avec justification. Pour une comparaison norme par norme de ces seuils, consultez notre guide complémentaire sur les limites de flèche dans les normes de calcul en acier.
Comment calculer la flèche d'une poutre étape par étape ?

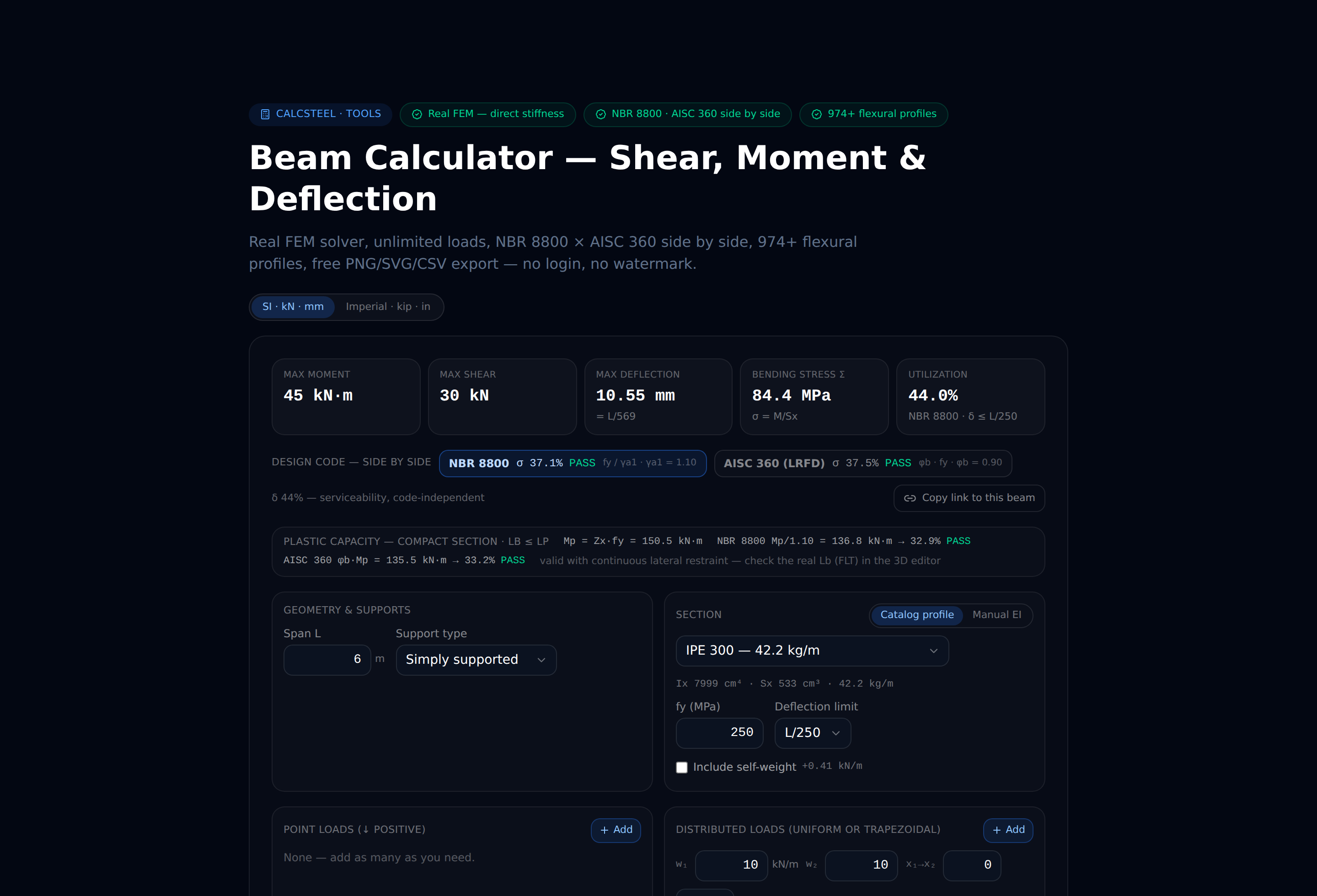

La flèche d'une poutre se calcule à l'aide des formules de flèche élastique ou de la méthode de la rigidité directe. Vous pouvez reproduire chaque chiffre ci-dessous dans notre calculatrice de flèche de poutre gratuite — elle fonctionne dans le navigateur, sans inscription. La formule clé pour une poutre simplement appuyée est :
Charge uniforme w
δ_max = 5wL⁴ / (384EI)
Charge ponctuelle P au milieu de la travée
δ_max = PL³ / (48EI)
Exemple — W460×60, travée de 8 m, charge variable = 12 kN/m
W460×60 : I_x = 255 × 10⁶ mm⁴
δ_L = 5 × 12 × 8000⁴ / (384 × 200000 × 255 × 10⁶) = 5 × 12 × 4.096 × 10¹⁵ / (384 × 200000 × 255 × 10⁶) = 2.458 × 10¹⁷ / (1.9584 × 10¹⁶) = 12.5 mm
Limite : L/360 = 8000/360 = 22.2 mm
12.5 mm < 22.2 mm ✓ — la flèche est acceptable.
Que faire si la flèche dépasse la limite ?
Options pour réduire la flèche : 1. Augmenter le moment d'inertie — Utiliser une section plus haute. I_x varie approximativement avec d³, donc une petite augmentation de la hauteur produit une forte diminution de la flèche. 2. Réduire la travée — Ajouter un appui intermédiaire. Réduire la travée de moitié diminue la flèche d'un facteur de 16 (relation en L⁴). 3. Utiliser l'action mixte — Une poutre mixte (acier + dalle de béton) a un I effectif qui est 2 à 3 fois l'I de l'acier seul. 4. Appliquer une contreflèche — Précourber la poutre vers le haut pour compenser la flèche due à la charge permanente. La poutre arrive sur le chantier avec une courbure ascendante intégrée.

Qu'est-ce que la vibration de plancher et comment la vérifier ?
La vibration de plancher se produit lorsqu'une personne marchant sur un plancher à ossature d'acier fait rebondir ou osciller le plancher de façon perceptible. Le corps humain est très sensible à la vibration verticale dans la plage de 4–8 Hz.
L'AISC Design Guide 11 (Floor Vibrations Due to Human Activity) fournit la méthode standard :
Étape 1 — Fréquence propre
La fréquence propre fondamentale du système de plancher doit dépasser une valeur minimale :
f_n = 0.18 × √(g / Δ_j)
Où Δ_j est la flèche à mi-travée due au poids supporté par la poutre (en mm), et g = 9810 mm/s².
Simplifié : f_n ≈ 18 / √(Δ_j) Hz (avec Δ_j en mm)
Pour des planchers acceptables : f_n ≥ 3 Hz (bureaux), f_n ≥ 5 Hz (zones sensibles)
Étape 2 — Accélération de crête
L'accélération de crête due à un seul piéton est :
a_p/g = P₀ × exp(−0.35 × f_n) / (β × W)
Où : - P₀ = constante de force de marche (0.29 kN pour les bureaux) - f_n = fréquence propre - β = taux d'amortissement modal (0.02–0.05 pour les bureaux) - W = poids effectif du panneau de plancher
Étape 3 — Comparer à la limite
- Bureaux et résidences : a_p/g ≤ 0.5% (référence ISO 2631 × multiplicateur)
- Centres commerciaux : a_p/g ≤ 1.5%
- Passerelles extérieures : a_p/g ≤ 5.0%
Si l'accélération de crête dépasse la limite, le plancher paraîtra rebondissant aux occupants même s'il est structurellement sûr.
Quand la flèche gouverne-t-elle le dimensionnement plutôt que la résistance ?
Une poutre est « gouvernée par la flèche » lorsque le moment d'inertie requis pour la flèche est supérieur à ce que la résistance seule exige. Cela se produit lorsque :
Grandes travées (L > 10–12 m)
La flèche croît avec L⁴, mais la sollicitation de résistance croît avec L². Donc à partir d'une certaine travée, la flèche rattrape et dépasse la résistance.
Charges légères avec finitions sensibles
Une poutre supportant des cloisons légères sur une travée de 12 m peut nécessiter un W530 pour la flèche, même si un W410 suffit pour la résistance.
Porte-à-faux
La flèche en porte-à-faux est 8× plus grande qu'une poutre simplement appuyée de même travée et même charge (wL⁴/8EI contre 5wL⁴/384EI) ; vous pouvez en dimensionner un directement dans la calculatrice de poutre en porte-à-faux gratuite. La flèche gouverne presque toujours le dimensionnement des porte-à-faux.
Poutres mixtes pendant la construction
Avant que la dalle de béton ne durcisse, la poutre en acier seule porte le poids du béton frais. La flèche de l'acier seul sous les charges de construction gouverne souvent, même si la section mixte dispose de résistance et de rigidité amplement suffisantes après durcissement.
Comment déterminer ce qui gouverne
Comparez deux tailles de section : 1. La section la plus légère qui satisfait φM_n ≥ M_u (résistance) 2. La section la plus légère qui satisfait δ ≤ L/360 (flèche)
La plus lourde des deux est la section requise. Si elles sont identiques, résistance et flèche sont approximativement équilibrées (la situation idéale). Ce compromis flèche-résistance est l'une des cinq vérifications qui déterminent la capacité d'une poutre en acier.
Comment utiliser la contreflèche pour compenser la flèche due à la charge permanente ?
La contreflèche est une courbure ascendante délibérée intégrée à la poutre lors de la fabrication. Sous la charge permanente, la poutre fléchit vers le bas et la contreflèche s'aplanit, ce qui donne une poutre de niveau.
Quelle contreflèche spécifier
La contreflèche est généralement fixée à 80% de la flèche due à la charge permanente :
Contreflèche = 0.80 × δ_DL
Pourquoi 80% et non 100% ? Parce que : - Le glissement des assemblages et les tassements absorbent une partie de la flèche - Une légère contreflèche résiduelle (courbure vers le haut) est moins visible qu'un affaissement - Une planéité parfaite est difficile à obtenir et ne justifie pas la précision requise
Exemple
W460×60, L = 10 m, charge permanente = 8 kN/m : δ_DL = 5 × 8 × 10000⁴ / (384 × 200000 × 255 × 10⁶) = 20.3 mm Contreflèche = 0.80 × 20.3 = 16 mm → arrondir à 15 mm
Spécifier sur les plans structuraux : « W460×60 — CONTREFLÈCHE 15 mm VERS LE HAUT À MI-TRAVÉE »
Quand spécifier une contreflèche
- Poutres de plus de 8–10 m avec une flèche significative due à la charge permanente
- Poutres mixtes (la flèche pré-composite due à la charge permanente peut être grande)
- Poutres supportant des planchers finis où la planéité importe
- Non recommandée pour les poutres courtes (< 6 m) — l'effort de fabrication n'est pas justifié
Contreflèche et limites de flèche
La contreflèche ne compense que la flèche due à la charge permanente. La limite de flèche pour la charge variable (L/360) est vérifiée en utilisant la charge variable seule, sans réduction par la contreflèche. La flèche totale (L/240) peut être vérifiée par rapport à (δ_DL − contreflèche + δ_LL).

Quelles sont les erreurs courantes en état limite de service ?
1. Vérifier la flèche avec des charges pondérées
Les limites de flèche s'appliquent aux charges non pondérées (de service). Utiliser des charges pondérées surestime la flèche de 20–60% et conduit à des poutres inutilement lourdes.
2. Utiliser la charge totale pour la limite L/360
La limite L/360 s'applique uniquement à la charge variable (ou à l'action variable seule). La limite de charge totale est L/240. Les confondre conduit soit à un sous-dimensionnement, soit à un surdimensionnement de la poutre.
3. Ignorer la vibration de plancher
Une poutre avec δ < L/360 peut quand même avoir une vibration inacceptable si elle est longue, peu chargée et peu amortie. La vibration doit être vérifiée séparément à l'aide de l'AISC DG11 ou de critères similaires.
4. Ne pas considérer l'accumulation d'eau sur les toitures plates
Les toitures plates ou presque plates peuvent accumuler l'eau de pluie dans les zones fléchies, ce qui augmente la charge, ce qui augmente la flèche — un mécanisme de ruine progressive. L'Annexe 2 de l'AISC exige une vérification de l'accumulation d'eau pour les toitures avec une pente inférieure à 25 mm/m.
5. Oublier la phase de construction
Les poutres de plancher mixtes portent le béton frais comme une poutre non mixte. Cette flèche en phase de construction peut être bien plus grande que la flèche en phase de service et peut nécessiter un étaiement temporaire ou une contreflèche.
6. Utiliser des limites de flèche inadaptées
L/360 n'est pas universellement applicable. Une poutre d'entrepôt ne supportant qu'un platelage métallique peut utiliser L/240. Une poutre supportant un équipement d'IRM peut nécessiter L/600 ou plus strict. Adaptez la limite à l'usage réel.

Comment CalcSteel vérifie-t-il l'état limite de service ?
CalcSteel effectue des vérifications de service complètes pour chaque barre :
Vérification de la flèche
- Calcule la flèche pour chaque combinaison de charge de service
- Sépare la flèche due à la charge variable (pour la vérification L/360) de la flèche due à la charge totale (pour la vérification L/240)
- Prend en compte l'action mixte lorsqu'applicable
- Rapporte le ratio δ/δ_limite pour une évaluation rapide de réussite/échec
- Visualisation de la déformée dans la vue 3D
Vérification de la vibration
- Met en œuvre les critères de vibration de marche de l'AISC DG11
- Calcule la fréquence propre à partir du poids combiné du système poutre-dalle
- Calcule l'accélération de crête pour un seul piéton
- Vérifie par rapport à la limite spécifique à l'occupation (bureau, résidentiel, centre commercial)
Vérification du déplacement latéral (drift)
- Le déplacement inter-étages est calculé pour toutes les combinaisons de charge latérale
- Le déplacement sismique utilise des déplacements amplifiés (Cd × δxe / Ie)
- Le déplacement au vent est vérifié par rapport à la limite définie par l'utilisateur (H/400 par défaut)
Recommandation de contreflèche
À partir de la flèche due à la charge permanente, le moteur de calcul propose une valeur de contreflèche adaptée pour chaque poutre. Cette valeur est incluse dans la nomenclature et dans l'export des détails d'assemblage.
