Comment dimensionner une panne pour une toiture métallique
Choisir la taille d'une panne ressemble à sélectionner un numéro dans un catalogue, mais il s'agit en réalité d'un débat d'ingénierie vieux de 80 ans sur la façon dont une section en acier fine et pliée se comporte sous une toiture. Cette plongée en profondeur retrace d'où viennent les règles de dimensionnement des pannes, comment fonctionne réellement le calcul, et comment le logiciel dans le navigateur exécute désormais ces vérifications en quelques secondes.
Key takeaways
- Le dimensionnement moderne des pannes repose sur la théorie de l'acier formé à froid initiée par George Winter à Cornell, codifiée dans la première spécification de l'AISI en 1946.
- Une panne doit satisfaire plusieurs vérifications distinctes - flexion, cas de soulèvement au vent, flambement distorsionnel et latéral-torsionnel, cisaillement et flèche - et non un seul chiffre de « résistance ».
- La couverture de toiture retient partiellement la panne ; les normes traduisent cela par des facteurs R (AISI S908) ou des procédures de maintien en rotation (Eurocode 3, EN 1993-1-3 clause 7.3).
- Des logiciels comme CalcSteel automatisent le calcul itératif de la largeur efficace et du flambement, mais l'ingénieur reste responsable du cas de charge et des limites de service.
Ce que fait réellement une panne (et pourquoi la taille n'est pas un chiffre unique)
Une panne est l'élément horizontal qui franchit la portée entre les fermes ou les chevrons de toiture et supporte la couverture métallique. Dans la construction en acier léger, il s'agit presque toujours d'une section C ou Z formée à froid - une bande fine d'acier haute résistance pliée plutôt que laminée à chaud. Cette finesse résume toute l'histoire : elle rend les pannes légères et bon marché, mais aussi sujettes à des modes de rupture qu'une poutre laminée à chaud et massive ne rencontre jamais.
C'est pourquoi « la bonne taille » n'est jamais un chiffre de capacité unique. Une panne doit satisfaire simultanément une famille d'états limites indépendants : résistance en flexion sous charge gravitaire, un cas de soulèvement au vent distinct et souvent déterminant, cisaillement de l'âme près des appuis, plusieurs modes de flambement, et une limite de flèche de service pour que la toiture ne s'affaisse pas visiblement ni ne retienne l'eau. Choisissez une section qui passe la flexion mais échoue au flambement par soulèvement, et vous obtenez une toiture dangereuse qui paraît correcte sur le papier.

D'où viennent les règles : Winter, Cornell et 1946
Avant les années 1940, il n'existait aucune méthode admise pour dimensionner ces sections pliées. La percée est venue du professeur George Winter, à l'université Cornell, qui à partir de 1939 a dirigé un programme de recherche financé par l'AISI sur les poutres, montants, plateaux de toiture et assemblages. Son équipe a mis au point la méthode de la largeur efficace - l'idée qu'une plaque mince comprimée ne perd pas toute sa résistance lorsqu'elle flambe localement ; seule la bande centrale, déjà flambée, « se retire », tandis qu'une largeur efficace proche des bords raidis continue de reprendre la charge.
L'American Iron and Steel Institute a publié la première spécification de l'acier formé à froid en 1946, largement bâtie sur les travaux de Winter, aujourd'hui considéré comme le « grand-père du dimensionnement de l'acier formé à froid ». La philosophie de la largeur efficace qu'il a introduite a ancré la spécification de l'AISI à travers une longue série de révisions (1956, 1960, 1962, 1968, 1980 et 1986) - environ quatre décennies durant lesquelles les toitures en acier plié ont été dimensionnées sur la base des équations d'un seul professeur avant d'être substantiellement révisées.
Les vérifications que le logiciel exécute réellement
Lorsqu'un outil « dimensionne une panne », il enchaîne un ensemble défini de vérifications. La méthode historique de la largeur efficace calcule une section transversale réduite (efficace) sous chaque état de contrainte, puis itère car la surface efficace dépend de la contrainte, qui dépend elle-même de la surface. La méthode de la résistance directe, plus récente - adoptée par l'AISI en 2004 comme annexe 1, développée en grande partie par Benjamin Schafer (Johns Hopkins) en s'appuyant sur les travaux de Gregory Hancock sur le flambement distorsionnel à l'université de Sydney - s'affranchit de l'itération : elle exécute une analyse de flambement élastique de toute la section transversale pour trouver les charges de flambement local, distorsionnel et global, puis les traduit en résistance de l'élément à l'aide de courbes calibrées.
- Flexion (gravité) : capacité de moment de la section efficace ou complète autour de l'axe fort.
- Soulèvement au vent : la compression bascule vers la semelle non maintenue - souvent le cas déterminant.
- Flambement distorsionnel : le retour d'about et la semelle tournent comme un ensemble ; ignoré dans les anciens codes, désormais explicite.
- Flambement latéral-torsionnel : la section se tord et se déplace latéralement entre les points de maintien.
- Cisaillement et voilement de l'âme près des appuis, ainsi qu'une vérification de flèche, couramment L/180 pour les pannes.
La couverture change tout : facteurs R et maintien
La subtilité la plus importante du dimensionnement des pannes est que la toiture elle-même aide. Une fois la couverture métallique fixée, elle retient la semelle supérieure de la panne contre le déplacement latéral et fournit un maintien en rotation - la capacité de flambement de la section nue est alors trop conservatrice. Les normes traitent cela selon deux familles.
La pratique nord-américaine utilise la méthode du facteur R (capacité réduite) : multiplier la résistance nominale en flexion par un facteur de réduction empirique déterminé par des « essais de base » physiques codifiés dans l'AISI S908. Les facteurs rapportés pour les systèmes à joint debout se situent souvent autour de 0,6 à 0,7 en pratique, les valeurs par défaut tabulées de la norme couvrant une plage plus large selon le système et la configuration. La pratique de l'Eurocode (EN 1993-1-3, clause 7.3) modélise à la place la couverture comme un ressort de rotation explicite, une approche qui remonte à Peköz et Soroushian en 1982. La norme brésilienne NBR 14762 suit la même philosophie du facteur R ; la flèche de service des pannes est couramment limitée à environ L/180. Se tromper sur l'hypothèse de maintien - en particulier pour les toitures à joint debout qui coulissent sur des clips - et la panne peut se retrouver gravement sous-dimensionnée pour le soulèvement.
Portée, espacement et le compromis du monde réel
En pratique, l'ingénieur jongle avec trois variables couplées : la hauteur/épaisseur de la panne, l'espacement sur la toiture, et la portée entre appuis. Un espacement plus serré permet d'utiliser une section plus légère mais ajoute des pièces et des assemblages ; une section plus haute franchit une portée plus grande mais augmente le coût des matériaux et la hauteur à l'égout. Les pannes Z continues (avec recouvrement) sur plusieurs appuis sont plus résistantes que les pannes C à portée simple précisément parce que le recouvrement double la section dans la zone de moment élevé.
Il s'agit d'un problème d'optimisation, pas d'une simple consultation de tableau. Deux toitures avec des charges identiques peuvent nécessiter des pannes différentes dès que l'on change le type de couverture, la zone de vent, ou la limite de flèche acceptée par le client. La raison pour laquelle « copier simplement le dernier projet » échoue si souvent est que la vérification déterminante se déplace silencieusement - de la flexion gravitaire sur une toiture abritée au flambement distorsionnel par soulèvement sur une toiture exposée.
Dimensionner sans la douleur du tableur

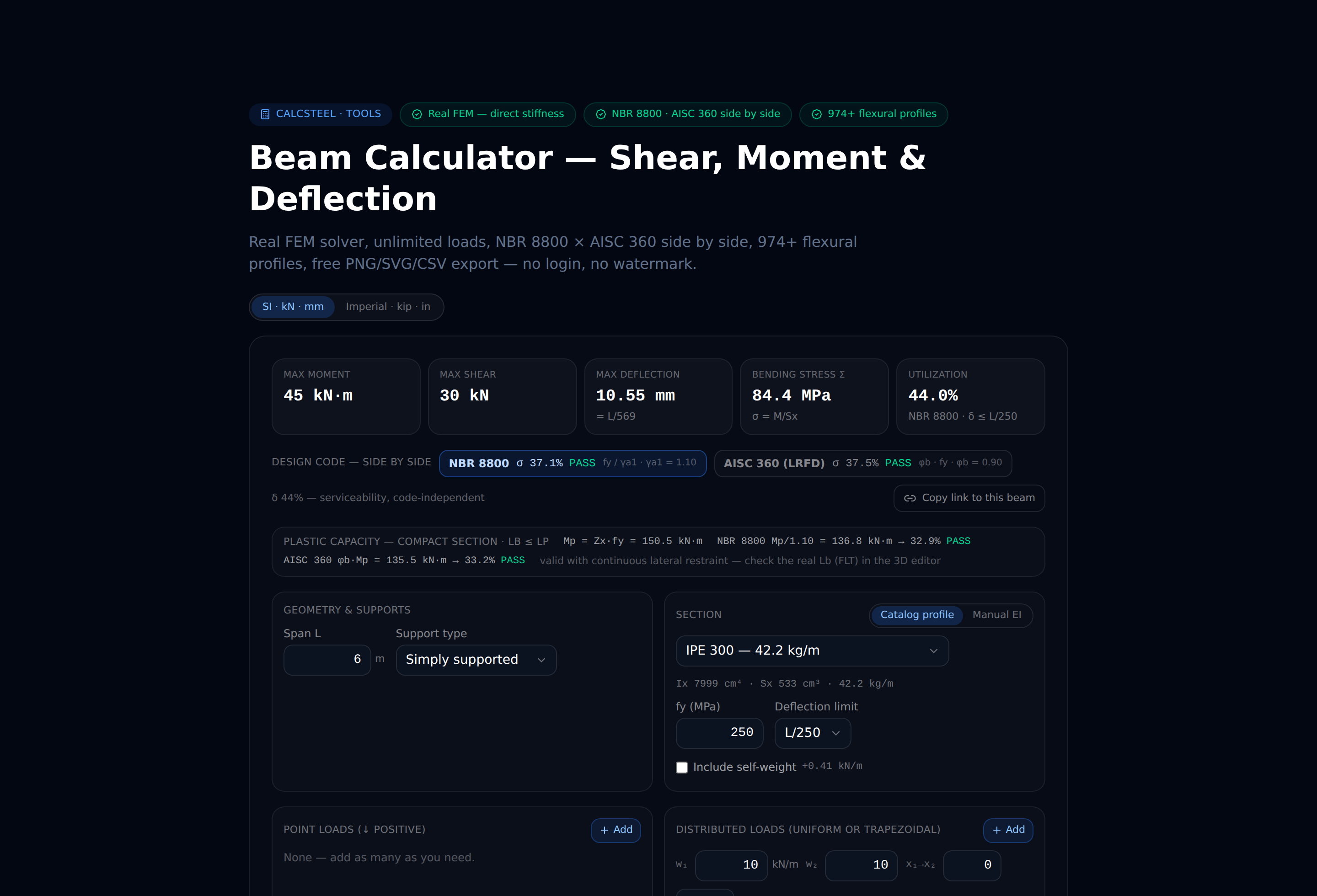

Le résumé honnête : le dimensionnement des pannes est un calcul itératif, spécifique à la norme, à vérifications multiples, où les erreurs faciles consistent à oublier le cas de soulèvement, à mal appliquer le maintien de la couverture, ou à violer la flèche tout en validant la résistance. C'est exactement le genre de travail pour lequel le logiciel a été conçu - l'ingénieur fixe la géométrie, les charges et l'hypothèse de maintien ; l'outil exécute les vérifications de largeur efficace ou de résistance directe selon la norme choisie. Pour une première estimation rapide, vous pouvez passer la portée dans notre calculateur de poutres gratuit - sans inscription - pour obtenir les moments, réactions et flèche qu'une panne doit supporter avant de vous engager sur une épaisseur.
CalcSteel est une option native du navigateur pour cela : un front-end React/TypeScript avec un backend d'analyse en Python, une bibliothèque de plus de 1 140 profilés en acier, et des vérifications normatives pour la NBR 8800, l'AISC 360, l'Eurocode 3 et l'IS 800 (entre autres). Il propose un plan gratuit, avec des formules Pro payantes annoncées entre 9 US$ et 24 US$ par mois selon la facturation. Il n'inventera pas votre charge de vent ni ne choisira votre limite de flèche à votre place - ce sont là des décisions d'ingénierie qui restent les vôtres - mais il élimine la corvée de l'itération et les erreurs de transcription. Si vous voulez modéliser une toiture et voir les vérifications se résoudre en temps réel, essayez l'éditeur.

Sources
- 1.Cold-formed steel - Wikipedia (histoire, Winter, 1946, méthode de la résistance directe)
- 2.AISI Specifications & Manuals 1946-présent - Bibliothèque CFS Wei-Wen Yu, Missouri S&T
- 3.AISI D111 Guide de conception pour les systèmes de toiture à pannes en acier formé à froid
- 4.EN 1993-1-3:2006 Eurocode 3 - Éléments et plaques formés à froid
