Quel profilé en acier pour une poutre de 10 m ?

Une poutre est dimensionnée en fonction de ce qu'elle doit porter et de la façon dont elle est maintenue, pas seulement de sa portée. Une poutre de 10 m sous une toiture légère en acier est un élément très différent d'une poutre de plancher de 10 m dans un bureau ou d'une poutre de chemin de roulement de pont roulant. La même portée peut aboutir à tout, d'un profilé modeste à un profilé haut et lourd, selon la charge, la largeur tributaire (combien de poutres se partagent le plancher), le maintien de la semelle comprimée, et la norme de calcul en vigueur.

Comme référence approximative et dépendante de la charge, les tables de portée du secteur situent une poutre de plancher de bureau typique de 10 m près d'une UB 457x191x67 (une poutre universelle d'environ 457 mm de hauteur) — mais ce chiffre suppose des charges d'exploitation et permanentes, ainsi qu'un espacement, spécifiques. Changez les données d'entrée et la réponse change. Traitez tout nom de profilé que vous lisez en ligne comme une hypothèse de départ à vérifier, jamais comme un résultat.

Le calcul des structures sépare deux questions. L'état limite ultime (ELU) demande : va-t-elle rompre ? Cela couvre la capacité en flexion, le cisaillement et la stabilité. L'état limite de service (ELS) demande : va-t-elle fonctionner et avoir une bonne tenue à l'usage ? Il s'agit surtout de flèche et de vibration.

Voici la perception clé pour les grandes portées. La résistance à la flexion varie avec le module de résistance de la section, mais la flèche varie avec le moment d'inertie et avec la portée élevée à une puissance élevée. À mesure que la portée croît, la flèche absolue croît plus vite que la demande de moment, de sorte que la poutre doit être plus rigide que ce que la résistance seule exigerait. Lorsqu'on atteint environ 10 m, la vérification de flèche décide fréquemment du profilé — un élément peut être confortablement sûr en flexion tout en ayant encore besoin d'être plus haut pour empêcher le plancher de fléchir, de fissurer les finitions, ou de donner une sensation de mollesse.

Les limites de flèche s'écrivent comme une fraction de la portée, L. Une limite de L/360 signifie que la poutre ne peut fléchir de plus que la portée divisée par 360. Pour une portée de 10 000 mm, cela représente environ 28 mm sous charge d'exploitation. La limite courante de charge totale de L/250 autorise environ 40 mm. Ces valeurs en millimètres proviennent directement de la formule de flèche de la poutre — pour une charge uniformément répartie sur une portée simplement appuyée, la flèche maximale est δ = 5wL⁴ / 384EI, où la portée L intervient à la puissance quatre, ce qui explique pourquoi une longue poutre devient si vite critique en rigidité. Des valeurs plus strictes comme L/360 protègent les finitions fragiles — plafonds en plâtre, cloisons en placoplâtre, carrelage — tandis que des valeurs plus souples peuvent être acceptables pour une toiture sans finition.

Ces limites sont un critère de service, pas un critère de sécurité. Une poutre à L/180 n'est pas sur le point de s'effondrer ; elle peut simplement fissurer un plafond, faire stagner de l'eau sur une toiture plate, ou se lire comme une flèche visible pour les occupants. La limite exacte à respecter dépend de la norme, de son édition, et de la spécification du projet — c'est pourquoi un bon logiciel vous permet de définir la cible plutôt que de la fixer en dur.

Chaque profilé que vous sélectionnez repose sur deux histoires. Les mathématiques sont venues en premier : le travail variationnel de Leonhard Euler de 1744 (le Methodus Inveniendi, avec son appendice De Curvis Elasticis) et la théorie des poutres d'Euler-Bernoulli, qui s'est consolidée vers 1750, ont donné aux ingénieurs la relation entre charge, rigidité et courbure — le fondement du module de résistance de la section S = I / c et des formules de flèche encore utilisées aujourd'hui. La théorie est restée largement académique jusqu'à ce que l'ère des ossatures en fer et en acier à grande échelle, à la fin du XIXe siècle, la rende indispensable.

Les formes sont venues ensuite. La poutre I en fer forgé laminée d'une seule pièce a été brevetée par Alphonse Halbou, des Forges de la Providence, en 1849 ; Henry Grey a breveté son laminoir à ailes larges vers 1897, et la première poutre moderne à ailes larges a été laminée à Differdange, au Luxembourg, en 1902. Charles Schwab a acheté les droits américains du laminoir Grey en 1905, et Bethlehem Steel a démarré la production commerciale aux États-Unis en janvier 1908 — elle est restée la seule productrice américaine de profilés à ailes larges jusqu'à ce que U.S. Steel lui emboîte le pas avec ses poutres Carnegie en 1927. Ces familles laminées ont ensuite été normalisées en tables : la DIN 1025 allemande (1926), et aujourd'hui en Europe, la norme unifiée EN 10365 (2017), qui définit les dimensions et les masses des sections IPE, HE et autres.

Choisir un profilé à la main signifie exécuter plusieurs vérifications en séquence et itérer. Le logiciel automatise exactement cette boucle. Il construit la poutre à partir des propriétés tabulées d'un profilé choisi, applique les combinaisons de charges, puis vérifie chaque état limite et rapporte celui qui gouverne.

La vérification la moins évidente est le déversement (flambement latéral avec torsion, LTB) : une poutre élancée peut se tordre et flamber latéralement avant d'atteindre sa pleine capacité en flexion, de sorte que la longueur non maintenue de la semelle comprimée compte autant que le profilé lui-même. Les normes traitent cela différemment — l'AISC 360 utilise une formulation à trois zones fondée sur la longueur non maintenue, tandis que l'Eurocode 3 (clause 6.3.2) applique des facteurs de réduction basés sur les imperfections. La conclusion pratique : la même poutre peut passer selon une norme et avoir besoin d'un maintien selon une autre.

Si vous ne retenez qu'une chose : une poutre de 10 m est presque toujours dimensionnée par la rigidité, de sorte que toute réponse qui vous donne un nom de profilé sans charges, espacement, maintien et norme de référence est incomplète. Le flux de travail rigoureux consiste à définir votre limite de flèche, à définir les combinaisons de charges, et à laisser l'outil indiquer quelle vérification gouverne — puis à en déduire le profilé. C'est la même boucle de sélection de profilé que nous parcourons dans comment dimensionner une poutre en acier.

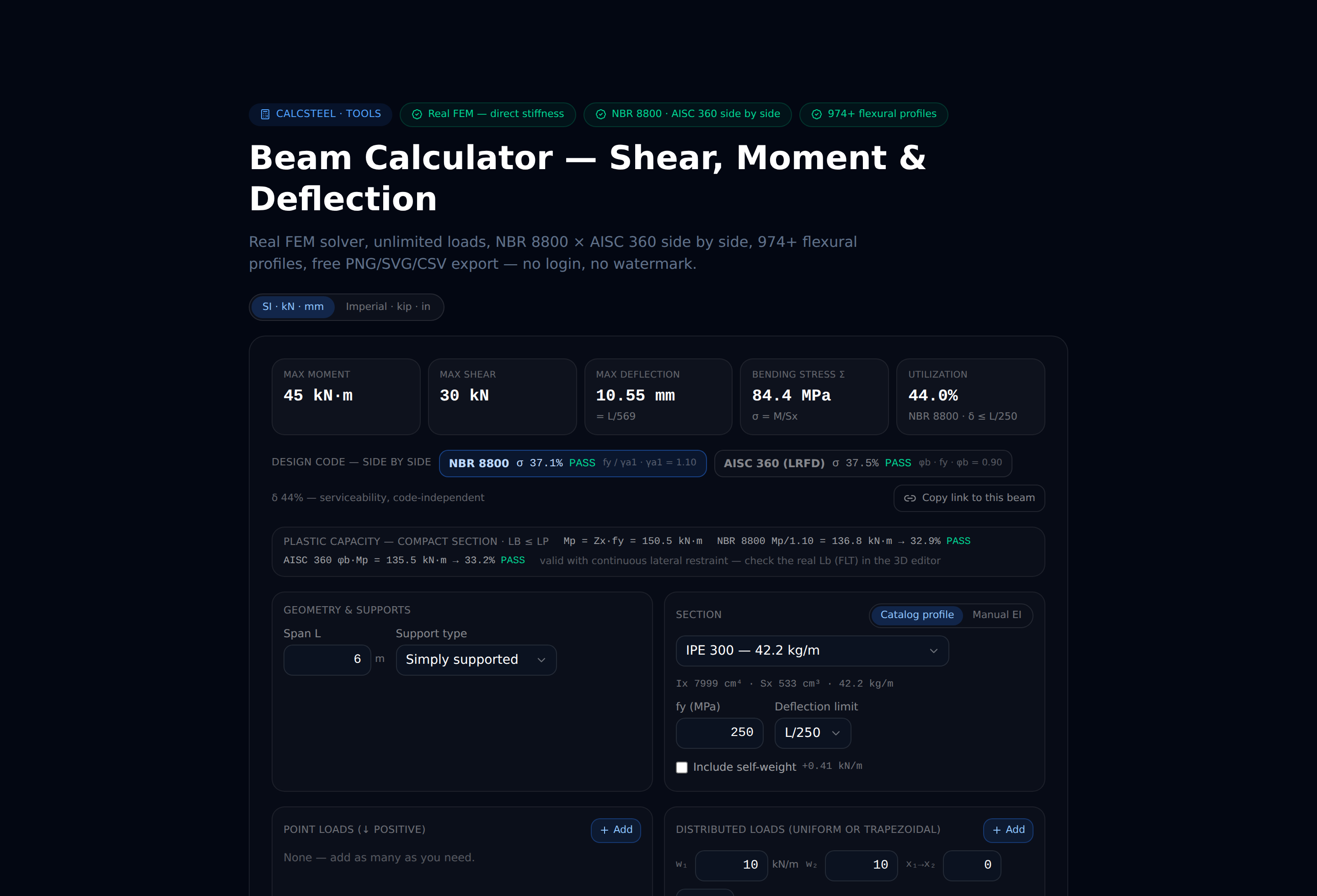

C'est exactement ce que fait CalcSteel dans le navigateur. C'est une application native du navigateur, gratuite pour commencer, avec un front-end React/TypeScript et un backend d'éléments finis en Python, embarquant un catalogue de plus de 1 140 profilés en acier et exécutant des vérifications normatives pour NBR 8800, AISC 360, Eurocode 3 et IS 800 — flexion, cisaillement, déversement et flèche ensemble, avec la limite gouvernante mise en évidence. Le plan Free couvre un vrai travail de projet ; les plans payants sont annoncés à environ US$12–29/mois selon le niveau et la période de facturation. Honnêtement, pour une vérification manuelle ponctuelle, vous n'avez besoin d'aucun logiciel — mais si vous voulez simplement les chiffres, notre calculatrice de poutres gratuite et sans inscription renvoie les réactions, le diagramme de moment fléchissant et la flèche d'une portée simplement appuyée en quelques secondes. Pour itérer des profilés complets sur plusieurs normes, ouvrez l'éditeur, insérez une portée de 10 m, et laissez la vérification de flèche vous donner la réponse.
